AWF 1460 - Machine à laver ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	6 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+
Programmes de lavage	Économie, Coton, Synthétiques, Lavage à la main, etc.
Dimensions (L x P x H)	60 x 55 x 85 cm
Poids	70 kg
Consommation d'eau	45 L par cycle
Fonctionnalités supplémentaires	Départ différé, Affichage du temps restant, Protection contre les débordements
Entretien	Nettoyage régulier du filtre, Vérification des tuyaux d'arrivée et de vidange
Sécurité	Verrouillage enfant, Protection anti-fuite
Garantie	2 ans

FOIRE AUX QUESTIONS - AWF 1460 ARTHUR MARTIN ELECTROLUX

Que faire si ma machine à laver Arthur Martin-Electrolux AWF 1460 ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme est sélectionné.

Pourquoi ma machine à laver fait-elle du bruit pendant le lavage ?

Un bruit excessif peut être causé par un déséquilibre de la charge. Assurez-vous que le linge est bien réparti dans le tambour. Si le bruit persiste, vérifiez les pieds de la machine pour vous assurer qu'elle est de niveau.

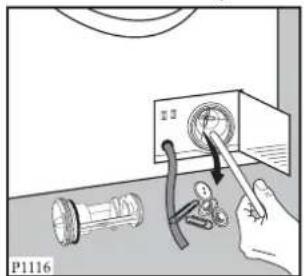

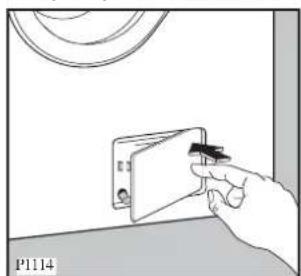

Comment nettoyer le filtre de ma machine à laver ?

Pour nettoyer le filtre, éteignez la machine et débranchez-la. Ouvrez le panneau d'accès du filtre, retirez le filtre et rincez-le sous l'eau courante pour enlever les résidus. Replacez le filtre et refermez le panneau.

Que faire si ma machine ne vidange pas l'eau ?

Vérifiez le tuyau de vidange pour tout blocage ou pli. Assurez-vous également que le filtre n'est pas obstrué. Si le problème persiste, il se peut que la pompe de vidange soit défectueuse.

Comment choisir le bon programme de lavage ?

Consultez l'étiquette d'entretien de vos vêtements pour déterminer la température et le programme appropriés. Utilisez des programmes délicats pour les tissus fragiles et des cycles plus longs pour les articles très sales.

Pourquoi ma machine à laver Arthur Martin-Electrolux AWF 1460 ne prend-elle pas de détergent ?

Assurez-vous que le tiroir à détergent est propre et n'est pas obstrué. Vérifiez également que vous utilisez le bon type de détergent et que la machine est correctement nivelée.

Comment résoudre un code d'erreur sur la machine ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Débranchez la machine pendant quelques minutes, puis rebranchez-la. Si le code persiste, contactez un service après-vente.

Puis-je laver des articles volumineux comme des couettes dans ma machine ?

Vérifiez la capacité maximale de votre machine. Si la couette est trop volumineuse, cela peut causer un déséquilibre. Il est recommandé de laver des articles volumineux à la laverie.

Comment réduire les vibrations de ma machine à laver ?

Assurez-vous que la machine est installée sur une surface plane et dure. Vérifiez que les pieds de la machine sont correctement ajustés pour éviter les vibrations excessives.

Quel est le cycle le plus économe en énergie pour ma machine ?

Les cycles à basse température et à charge complète sont généralement plus économes en énergie. Utilisez le programme éco si disponible sur votre machine.

MODE D'EMPLOI AWF 1460 ARTHUR MARTIN ELECTROLUX

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

⚠️ Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

⚠️ Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire

A l'attention de l'utilisateur

• Avertissements importants .... 4-5
  • Description de l'appareil ....6
  • Utilisation de votre lave-linge. 7-13
  • Comment faire un lavage?.....14-17
  • Tableau des programmes ..... 18-19
  • Guide de lavage. 20-22
  • Symboles internationaux....22
• Entretien et nettoyage .... 23-24
• En cas d'anomalie de fonctionnement. . . . 25-26
  • Service Après-Vente....27
  • Garantie 27

A l'attention de l'installateur

• Caractéristiques techniques ..... 27
  • Installation....28

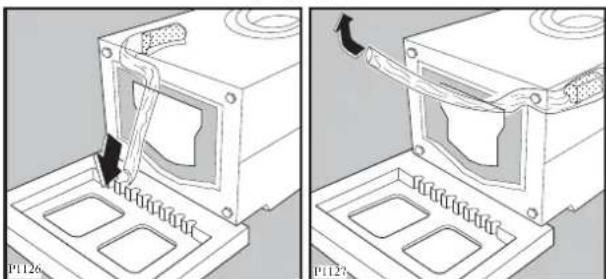

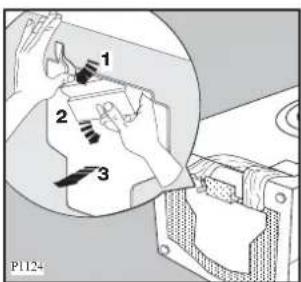

  • Débridage 28
• Emplacement....28
• Mise à niveau .... 28
  • Raccordement d'eau. 29
  • Vidange d'eau....29
• Branchement électrique .... 29

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

GRATUIT: Cet appareil doit vous être livré avec un bon de réduction d' ARIEL liquide et un échantillon d' ARIEL

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge.

• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.

• Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit évaporé avant de placer les articles dans le tambour.

• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces se glissent entre le tambour et la cuve.
• Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge.
• Débranchez toujours le lave-linge avant de procéder à son nettoyage et à son entretien.
• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.
• Assurez-vous que les boutons et les fermetures à glissière sont fermés.
• Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien été évacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation.
• Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement.
• Le hublot s'échauffe durant le fonctionnement de l'appareil. Eloignez les enfants lorsque vous effectuez un cycle de lavage.
• Si le lave-linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
• Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous remplissiez le tambour.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Cet appareil est lourd. Faites attention lors de son déplacement.

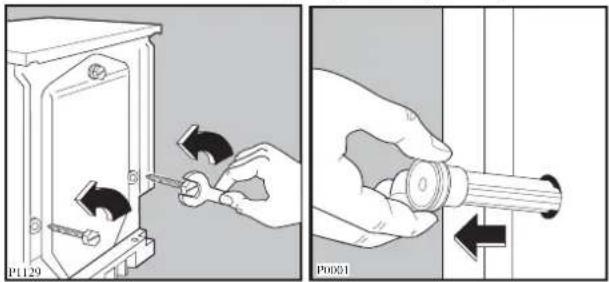

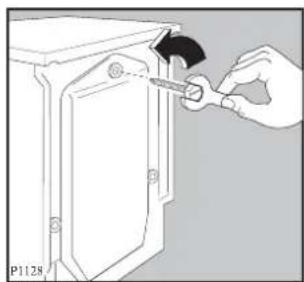

• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique

A L'ATTENTION DE L'INSTALLATEUR.

L'appareil doit être débranché lors de l'opération de débridage.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Les sécurités

• Hublot: le lave-linge ne peut fonctionner que si le hublot est fermé.
• Une sécurité électrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
• Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'arrivée d'eau.
• Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutté.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

• Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges partielles (en veillant toutefois à ne pas surcharger le tambour).

• N'utilisez la fonction de prélavage que pour du linge très sale.
• Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la charge et au degré de salissure du linge.

- Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture du hublot ou de la porte (selon modèle).

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

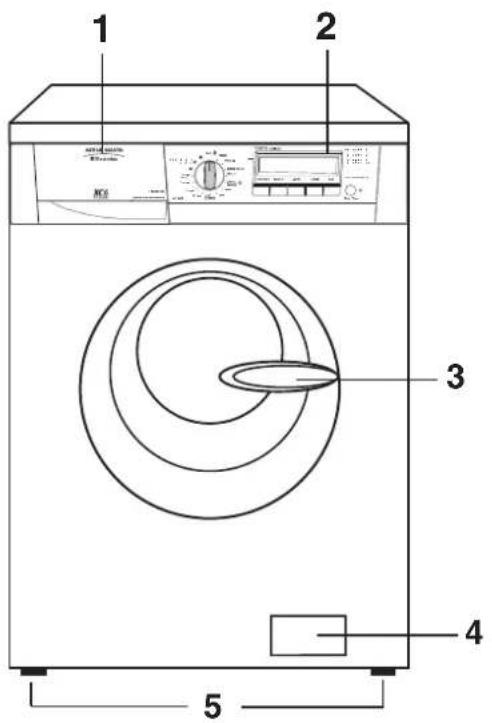

Description de l'appareil

1 Le distributeur de produits
2 Le bandeau de commandes
3 La poignée du hublot
4 La pompe de vidange
5 Les vérins

1 2 3 4 5

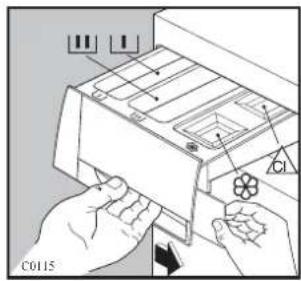

Le distributeur de produits Symboles

Pli Prélavage
Lavage
Assouplissant
cl Javellisation

C0115

Utilisation de votre lave-linge

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenche lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

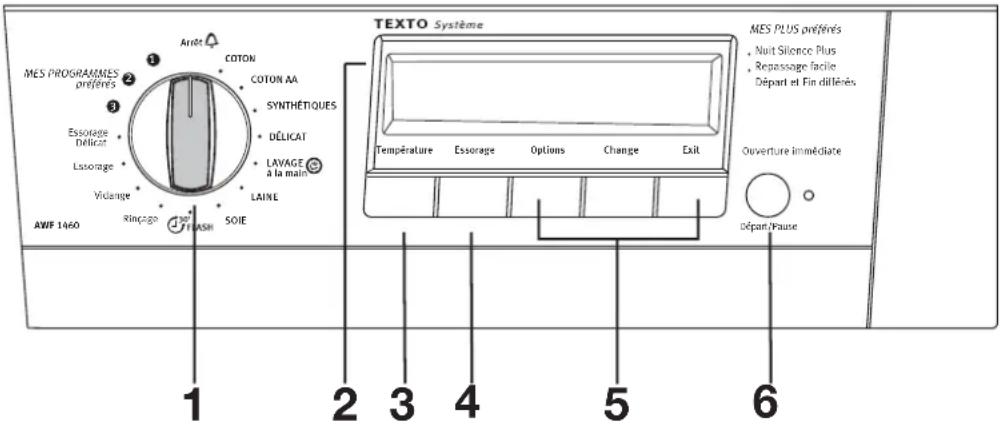

Le bandeau de commande

AWF 1460

MES PROGRAMMES préférés Essorage Délicat Laserage Vidange AWF 1460 Ringage FLASH SOIE COTON COTON AA SYNTHÉTIQUES DÉLICAT LAVAGE à la main LAINE ARTET TEXTO Système TEMPOÉRATURE Essorage Options Change Exit MES PLUS préférés • Nuit Silence Plus • Repassage facile Départ et Fin différés Ouverture immédiate Départ/Pause 1 2 3 4 5 6

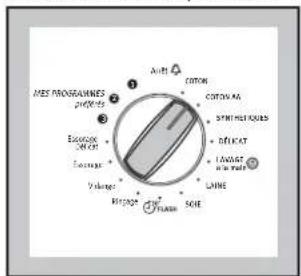

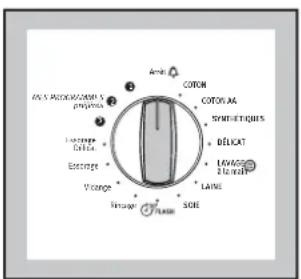

1 Le sélecteur de programmes

Cette manette est divisée en 3 secteurs:

• Coton, synthétiques, mixtes, délicats, laine, lavage à la main, soie et Flash 30' (secteur bleu)
• Programmes supplémentaires (secteur gris)
• Les programmes préférés mémorisés (secteur bleu)
• Arrêt = Annulation de programme/Mise hors tension

AIDS PROCESSED ITEMS provisions Lagasse Diesel Easagna Vienne Gamma Cotton Cotton AA SINHETIQUES BÉLICAT LAVAGGE Natural LAINE LPGNE SWE

Le sélecteur de programmes peut être tourné soit vers la droite soit vers la gauche.

Position "COTON AA" permettra d'obtenir la classe

A aussi bien en efficacité de lavage qu'un consommation d'énergie.

A la fin du programme le sélecteur doit être tourné sur "Arrêt".

Attention!

Si on tourne le bouton du sélecteur de programmes pour le placer sur un autre programme tandis que la machine est en train de fonctionner, un message d'avertissement apparaît pendant 4 secondes sur l'écran d'affichage (Display) et un signal acoustique retentit 3 fois.

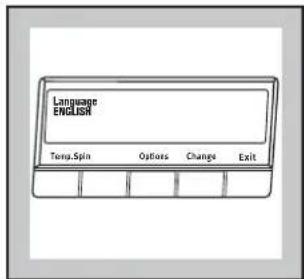

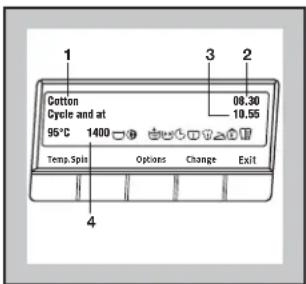

2 Écran d'affichage

L'écran d'affichage permet de programmer plusieurs fonctions, de les organiser et de les contrôler grâce à quelques manipulations simples (1 sélecteur de programmes et 6 touches). Ce système de contrôles très pratique est encore facilité grâce à la présence d'un afficheur interactif.

Afficheur interactif signifie que l'afficheur de la machine à laver est capable de changer pour mieux s'adapter à la phase en cours de la machine. Cela garantit que seules les programmations vraiment nécessaires sont effectuées. Il est possible de contrôler visuellement, à tout moment, les programmations sélectionnées et en cours sur le tableau d'informations et sur la ligne réservée aux options.

1. Le tableau informations montre les programmations en cours
2. Horloge indiquant l'heure effective
3. Temps avant la fin du cycle
4. La sélection montre la température, la vitesse de centrifugation, les options supplémentaires et extra

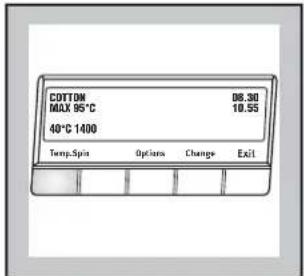

3 Touche TEMPERATURE

Appuyez une ou plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez choisir une valeur différente de celle qui est proposée par le lave-linge. La température maximum est de 95° pour le coton, de 60° pour les synthétiques, de 40° pour le linge délicat, la laine et le "LAVAGE à la main", de 30° pour la soie et le programme "Flash 30"". "O" corresponds à le lavage à froid.

Si on appuie sur la touche "Température", le message correspondant apparaît sur la deuxième ligne de l'afficheur (au lieu de "fin de cycle à"). L'indication de la température sélectionnée apparaît dans le coin de la troisième ligne.

COTTON MAX 95°C 60°C Tomp. Split Options Change Exit 08.30 10.55

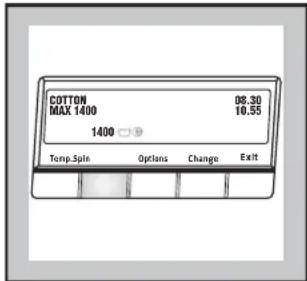

4 Touche "ESSORAGE"

Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage si vous souhaitez choisir une valeur différente de celle qui est proposée par le lave-linge ; le voyant correspondant s'allume.

COTTON MAX 1400 08.30 10.55 1400 Temp.Spin Options Change Exit

Les vitesses maximum pour les divers types de tissus sont les suivantes :

• coton: 1400 tr/min pour le modèle AWF 1460; 1550 tr/min pour les modèles AWF 1660;
- synthétiques, laine, lavage “à la main” : 900 tr/min pour le modèle AWF 1460;
- linge délicat, soie et "Flash 30": 700 tr/min.

Si on appuie sur la touche "Essorage" il est également possible de sélectionner l'option Sans essorage "O", Arrêt Cuve Plein ⊕ et Nuit Silence Ⓔ.

L'option Aucune Centrifugation "O" annule toutes les phases de centrifugation et augmente le nombre de rinçages pour le coton et les synthétiques.

En choisissant la fonction (arrêt cuve plein) l'eau du dernier rinçage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dès l'arrêt de l'appareil.

En choisissant la fonction Nuit Silence 📊au du dernier rinçage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dès l'arrêt de l'appareil.

Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué), cette option peut être choisie pour un lavage de nuit, pour profiter du tarif heures creuses.

Dans les programmes pour coton L'appariel effectuera des rinçages supplémentaires avec plus d'eau.

Pour compléter le cycle, choisissez l'une de ces possibilités:

- sélectionner le programme "vindage"

L'eau est vindagée sans essorer.

- sélectionner les programmes "essorage" et "essorage délicat"

Choisissez la vitesse de l'essorage en appuyant sur la touche "essorage" et puis appuyez la touche "Départ/Pause". L'eau est vindagée et le linge est essoré à la vitesse d'essorage sélectionné.

Attention!

N'oubliez pas de tourner le sélecteur de programmes avant sur "Arrêt", puis sur "vindage" l'essorage"

© et "essorage délicat" ©

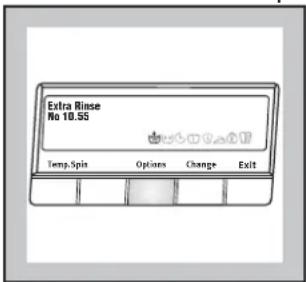

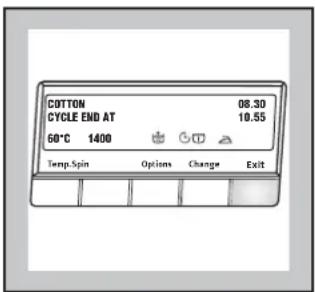

5 Touches OPTIONS

La touche Options permet de se déplacer sur les différentes icônes des options disponibles.

Extra Rinse No 18.55 Temp.Spin Options Change Exit

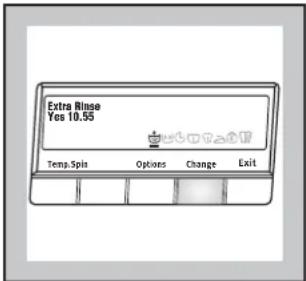

La touche Change permet de sélectionner/changer l'état des différentes icônes.

Extra Rinse Yes 10.55 Temp.Spin Options Change Exit

La touche Exit (sortir) permet de retourner à la sélection précédente.

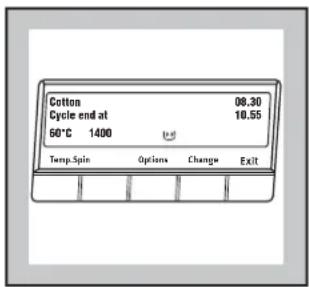

COTTON 08.30 CYCLE END AT 10.55 60°C 1400 Temp.Spin Options Change Exit

Selon le programme sélectionné, il est possible d'organiser différentes fonctions. Ces dernières doivent être choisies après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche Départ/Pause.

Si on appuie sur la touche "Options", toutes les icônes compatibles avec le programme sélectionné sont visualisées sur l'écran d'affichage (prévu pour le programme sélectionné).

La première option commence à clignoter. Le nom et l'état apparaissent sur l'écran.

Si on souhaite changer l'état de l'option, il suffit d'appuyer sur la touche "Change". Une ligne apparaît alors sous l'icône sélectionnée pour indiquer que l'option a été programmée.

Pour sélectionner les autres options, appuyer de nouveau sur la touche "Options" et continuer comme il a été décrit précédemment.

Après avoir complété la sélection des options, si on appuie sur la touche "Exit" les icônes sélectionnées restent fixes sur l'écran.

Remarque: pour modifier éventuellement des sélections d'options déjà programmées, effectuer de nouveau la procédure précédente.

Important!

Lorsque l'on est en train de sélectionner une option, si on appuie sur la touche "Température", "Essorage" ou Départ/Pause, la fonction correspondante est effectuée.

Rinçage plus: la machine a été conçue pour consommer peu d'eau. Pour les personnes particulièrement sensibles, il peut être toutefois nécessaire de rincer le linge avec une quantité d'eau supérieure. L'appareil effectuera 2 rinçages supplémentaires pour le coton et 1 pour les synthétiques, délicats et soie. Les rinçages supplémentaires ne peutent être effectués que pour les programmes coton, synthétiques, délicats et soie.

Court: à utiliser pour le linge peu sale (cette option ne peut pas être sélectionnée pour la laine, le lavage “à la main”, la soie et le programme Flash 30'). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées. Si on sélectionne cette option, la mention "Court" ou "Extra Court" apparaît sur l'afficheur.

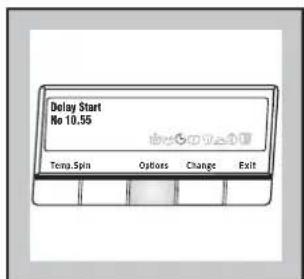

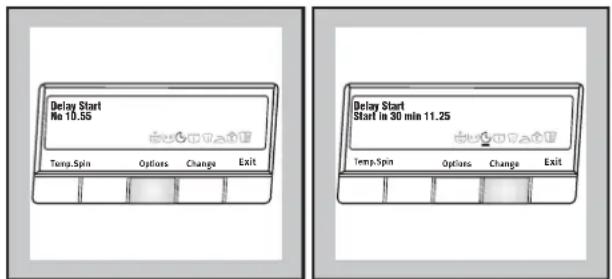

Départ Différé: cette option permet de retarder le démarrage du programme de lavage de 30, 60 ou 90 minutes, 2 heures, puis de 1 heure jusqu'à 20 heures. Le retard sélectionné est visualisé sur l'afficheur.

Delay Start No 10.55 Temp.Spin Options Change Exit Delay Start Start in 30 min 11.25 Temp.Spin Options Change Exit

Il est nécessaire de sélectionner cette option après avoir programmé le programme et avant d'appuyer sur la touche Départ/Pause.

Il est possible d'annuler le retard à n'importe quel moment avant d'appuyer sur la touche Départ/Pause. Si on a déjà appuyé sur la touche Départ/Pause et que l'on souhaite annuler le temps de retard, procéder de la manière suivante :

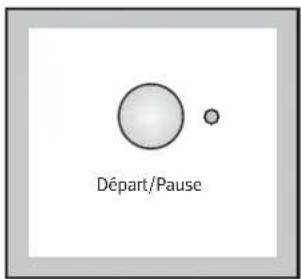

1. mettre la machine à laver en état de PAUSE en appuyant sur la touche Départ/Pause;
2. désélectionner l'option Départ Différé en en modifiant l'état ;
3. appuyer sur la touche Départ Différé pour lancer le programme.

Important!

Le retard sélectionné ne peut être modifié qu'après avoir sélectionné le programme de lavage. Le hublot restera bloqué en position fermée pendant toute la durée du retard.

S'il devait toutefois être nécessaire d'ouvrir le hublot, il faut tout d'abord mettre la machine à laver en état de PAUSE en appuyant sur la touche Départ/Pause. Après que le hublot a été refermé, appuyer de nouveau sur la touche Départ/Pause.

Le Départ Différé ne pas être sélectionné avec les programmes "Essorage" Ⓧ "Vindage".

U Prélavage: si vous souhaitez effectuer un prélavage avant le lavage, choisissez cette fonction (qui ne peut pas être sélectionnée pour la laine, le lavage “à la main”, la soie et le programme Flash 30’).

Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques alors que pour le programme linge délicat, seule la vidange de l'eau est effectuée.

Intesif: à utiliser pour du linge taché (coton et synthétiques). Le temps de lavage est prolongé en fonction du tissu et des température sélectionées.

Repassage facile: en choisissant cette fonction le linge est lavé et vindagé pour éviter le froissage. délicatement. Avec cette fonction la repassage est plus facile. L'appreil effectuera 6 rinçages pour le coton et 4 rinçages pour les synthétiques. La fonction peut être sélectionnée dans les programmes coton et synthétiques. Dans les programmes coton la vitesse d'essorage est réduite à 1000 tr/min.

E Economique: cette option peut être sélectionnée seulement pour les synthétiques peu sale avec une tempéarture à 40°C ou supérieur. Le temps de lavage est prolongé. En sélectionant les températures 60°-50°-40°C, la température de lavage est réduite à 42°C.

MENU: l'option Menu est utilisée pour sélectionner les différentes programmations de base sans influencer le programme de lavage. Ces programmations de base restent actives tant qu'elles ne sont pas désélectionnées/modifiées.

Se servir de la touche "Options" pour se déplacer parmi les différentes programmations du Menu. Pour changer/confirmer la programmation sélectionnée, utiliser la touche "Change".

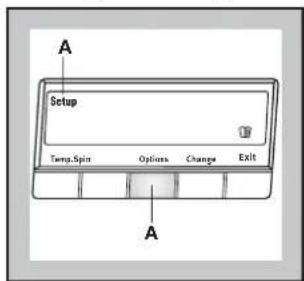

MEMOIRE

Les sélections de programmes que l'on utilise le plus souvent peuvent être mises en mémoire (par exemple : coton, 95°C, 1200 tours/min, avec économie de temps). Les espaces de mémoire dédiés à cette fonction sont trois. Le programme ainsi mémorisé pourra être sélectionné, comme n'importe quel autre programme de lavage, à l'aide du sélecteur de programme.

Exemple : Coton, 95°C, 1200 tours/min, avec le programme "Court".

1. Sélectionner les programmations de cycle et de programme.

1. Introduire l'option Menu et sélectionner un des espaces disponibles de mémoire. Un message "Enregistrer ?" apparaît sur l'écran.

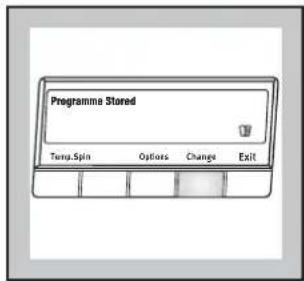

1. Per mémoriser le programme sélectionné, il suffit d'appuyer sur la touche "Change". La mention "Enregistrer" apparaît sur l'afficheur.

Pour changer la programmation mémorisée d'un programme recommencer la procédure depuis le début.

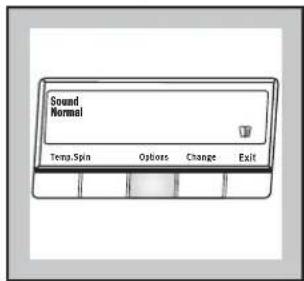

SON

La programmation du son permet de modifier le volume du signal acoustique émis par la machine. Il est possible de choisir parmi trois niveaux acoustiques différents : son bas, aucun son et son normal.

Exemple :

1. Activer l'option Menu et sélectionner le son.

1. Agir sur la touche "Change" pour sélectionner le niveau acoustique désiré.

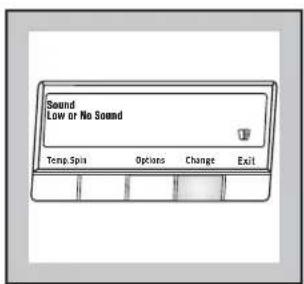

Sound Low or No Sound Temp.Spin Options Change Exit

Rinçage +:

La machine à laver est programmée de manière à ce que la consommation d'eau soit toujours optimale et, donc, la plus économique possible. Toutefois, pour les personnes particulièrement sensibles aux allergies et pour les zones où l'eau est très douce, il peut être envisagé de dédier une quantité d'eau encore plus importante au rinçage. Dans ce cas, il suffit de sélectionner la fonction RINÇAGE+, et 2 rinçages supplémentaires seront effectués pour le coton et 1 rinçage supplémentaire pour les synthétiques, ainsi que pour les vêtements et tissus délicats et ceux en soie. Si l'option RINÇAGE+ a été sélectionnée, elle apparaît sur la ligne Option.

Extra Rinse No 10.55 Temp Spin Options Change Exit

Cette machine offre la possibilité de sélectionner la langue à utiliser par le programme parmi celles disponibles et, donc, de choisir la langue dans laquelle on désire que les indications soient visualisées sur l'afficheur.

Exemple :

1. Activer l'option Menu et sélectionner la fonction Langue.

Language ENGLISH Temp.Spin Options Change Exit

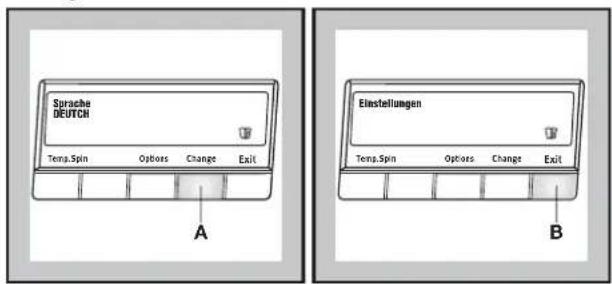

1. Agir sur la touche "Change" pour sélectionner la Langue de votre choix.

Sprache DEUTCH Temp.Spin Options Change Exit A Einstellungen Temp.Spin Options Change Exit B

HORLOGE

La fonction horloge permet de modifier/programmer l'heure courante. Il est très important que l'horloge soit toujours mise à l'heure car l'Heure courante de FIN de cycle dépend d'elle.

Exemple

1. Activer l'option Menu et sélectionner la fonction Horloge.
2. Appuyer pendant un instant sur la touche "Change", l'heure augmente alors d'une minute à la fois ; par contre, si on appuie sans relâcher la pression sur la touche "Change", l'heure augmente de 10 minutes à la fois.

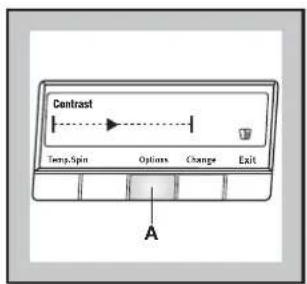

La fonction Contraste permet de modifier les programmations optiques de l'afficheur.

Exemple :

1. Activer l'option Menu et sélectionner la fonction Contraste.
2. Agir sur la touche "Change" pour programmer le niveau de contraste souhaité.

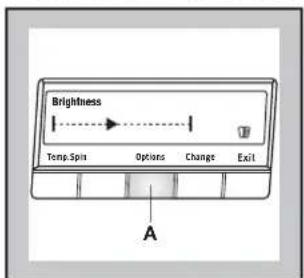

La fonction Luminosité permet de modifier l'intensité de l'éclairage de fond de l'afficheur.

Exemple :

1. Activer l'option Menu et sélectionner la fonction Luminosité.
   2.Agir sur la touche "Change" pour programmer le niveau de luminosité désiré.

A la fin du programme, si un laps de temps d'environ 10 minutes s'écoule sans que personne n'ait appuyé sur une touche, l'éclairage de fond de l'afficheur s'éteint automatiquement.

6 Touche DEPART/PAUSE

Départ/Pause

Cette touche a 2 fonctions :

- Départ : après avoir sélectionné le programme et les options souhaités, appuyer sur la touche pour mettre en marche la machine à laver. Le voyant situé à côté de la touche cessera de clignoter et restera allumé.

Si l'option Départ Différé a été sélectionnée, le compte à rebours commencera et sera visualisé sur l'afficheur.

- Pause : quand on appuie de nouveau sur la touche, le programme en cours est interrompu. Le voyant situé à côté de la touche commence à clignoter. Pour faire redémarrer le programme, appuyer de nouveau sur la touche.

Quand on met un cycle en état de PAUSE, il est possible d'ouvrir le hublot à condition :

• que la machine à laver ne soit pas en phase de chauffage ;
• que le niveau de l'eau ne soit pas haut (que la machine ne soit pas pleine d'eau) ;
• que le tambour porte-linge ne soit pas en train de tourner.

Important ! Avant d'effectuer n'importe quelle modification éventuelle sur le programme en cours, il est impératif de mettre la machine à laver en état de PAUSE.

Informations des programmes

Rinçages

Choisisant ce programme est possible rincer et essorer le linge lavé à la main. L'appareil effectuera 3 rinçages et après un essorage final à la vitesse maximum.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".

Vindage

Pour vindager l'eau du dernier rinçage dans les programmes avec l'option "nuit silence plus" ou □. Avant tourner le sélecteur de programmes sur "Arrêt" et puis sélectionnez le programme "vindage" et appuyez sue la touche "Dépar/Pause".

Essorage

Essorage séparé à la vitesse maximum pour le linge lavé à la main. Utilisez ce programme seulement puor le coton.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".

Essorage Délicat

Essorage séparé à la vitesse de 700 tr/min. pour le linge lavé à la main. Utilisez ce programme puor le synthétiques, les délicats, la laine, le lavage à la main et la soie.

La vitesse d'essorage peut être réduite en appuyant sur la touche "essorage".

Flash 30'

Programme complet qui peut être sélectionné avec les options suivantes:

“Essorage”, ☐, “nuit silence plus” et “départ différé”. Utilusez ce programme pour le linge peu sale ou nécessitant d'être rafraîchis.

Charge maxi 3 kg

Température du lavage 30°C

Durée du programme 30 min.

Essorage final 700 tr/min.

Arrêt

Annulation du programme en cours et mise hors tension de l'appareil.

Comment faire un lavage?

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommandons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.

1. Versez une dose de lessive dans le distributeur "lavage".
2. Affichez un programme à 60°C.
3. Enclenchez la touche "départ/pause": le cycle de lavage commence.

1. Chargement du linge

Ouvrez le hublot.

Introduisez les pièces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pièces. Fermez le hublot.

Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage".

Si vous avez choisi un programme avec l'option "prélavage", procédez de la même façon dans le compartiment correspondant.

Si vous utilisez une lessive liquide: placez la boule doseuse directement dans le tambour et choisissez un programme sans prélavage. Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse avant d'y introduire le linge à sécher. Il est également possible de mettre directement la lessive dans le compartiment lavage du distributeur. Dans ce cas, ne faites pas de prélavage et mettez l'appareil en marche immédiatement.

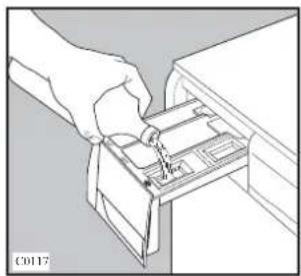

3. Dosage de l'additif

Versez éventuellement l'assouplissant dans le bac ⚙l'eau de Javel dans le bac . Ne dépassez jamais le repère MAX. Refermez le tiroir.

4. Mise sous tension du lave-linge

Tournez le sélectuer sur la position souhaitée. Pour mettre l'appareil hors tension tournez le sélectuer sur la position "Arrêt"

MKS PROGRAMMES PROCESSED 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Première mise en marche de la machine à laver.

LANGUE

La première fois que l'on met en marche la machine à laver, il faut avant tout programmer la langue dans laquelle on souhaite que les indications apparaissent sur l'afficheur.

Important!

Si l'afficheur ne montre aucune langue, cela signifie que la machine à laver a déjà été mise en marche au moins une fois. Dans ce cas, aller au chapitre

"Changer langue" pour sélectionner et éventuellement changer la langue programmée.

Exemple :

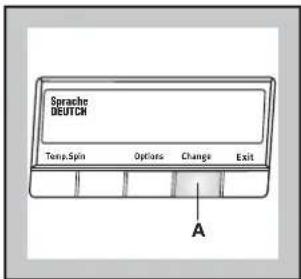

1. Appuyer sur la touche "Change" jusqu'à ce que la langue désirée apparaisse sur l'afficheur.

Language ENGLISH Temp.Spin Options Change Exit

Sprache DEUTCH Temp.Spin Options Change Exit A

1. Appuyer sur la touche "Exit" pour confirmer la sélection effectuée.

Einstellungen Temp Spin Options Change Exit B

Toutes les indications visualisées sur l'afficheur apparaîtront désormais dans la langue choisie.

Quand la machine à laver sera mise en marche une autre fois, les indications qui apparaîtront sur l'afficheur seront écrites dans la dernière langue sélectionnée.

Remarque:

En cas d'erreur de langue programmée, appuyer en même temps sur les touches ESSORAGE et OPTIONS pendant environ 2 secondes pour changer la langue.

Suivre les instructions fournies ci-dessus.

Programmer l'heure

Il est nécessaire de programmer l'heure avant d'effectuer le premier lavage, ainsi qu'à chaque changement d'heure légale.

Voir la fonction "Mise à l'heure" sur le Menu.

5. Sélectionner le programme/tissu souhaité.

Tourner le sélecteur de programmes pour sélectionner le programme/tissu souhaité. Le message correspondant apparaîtra sur l'afficheur. L'afficheur indiquera l'HEURE DE FIN DE CYCLE du programme sélectionné, calculé sur la base du chargement maximum prévu pour chaque type de tissu. Le voyant de la touche Départ/Pause

commence alors à clignoter.

Même si le chargement de linge à laver est modeste, l'afficheur visualisera dès le début du cycle l'heure de FIN DE CYCLE relative à un chargement maximum. La duré sera ensuite automatiquement mise à jour pendant le déroulement du cycle.

Audi COTON 1 COTON AA Emissions 2 SPHERIQUES 3 DELICAT 4 LAVAGE 5 AUXOIS 6 VOLUME 7 RICHARD 8 FLASH 9 SOIL

6. Sélectionner la température

Si on désire sélectionner une température de lavage différente de celle automatiquement proposée par la machine à laver, il suffit d'appuyer sur la touche TEMPERATURE.

Le message relatif à la température maximale disponible apparaît dans la deuxième ligne de l'afficheur (au lieu de "fin de cycle à"). Dans le coin de la troisième ligne apparaîtra l'indication de la température sélectionnée.

COTTON MAX 95°C 40°C 1400 Temp.Spin Options Change Exit 08.30 10.55

7. Sélectionner la vitesse d'essorage, l'option ⏻ ou Ⓔ

Appuyer plusieurs fois de suite sur la touche ESSORAGE pour sélectionner la vitesse de centrifugation souhaitée ou bien les options Sans Essorage "O", 📄 . Le message correspondant apparaîtra sur la deuxième ligne de l'afficheur. Le niveau de centrifugation sélectionné est visualisé sur la troisième ligne, à côté de la touche de centrifugation.

Si on sélectionne les options ou, la machine à laver s'arrêtera à la fin du programme avec l'eau encore présente dans le tambour.

COTTON 08.30 MAX 1400 19.55 40°C 1200 Temp.Spin Options Change Exit

8. Sélectionner les options souhaitées

Relâcher les touches correspondantes pour sélectionner les options désirées.

Selon le programme sélectionné, certaines options sont disponibles et sont visualisées pendant la phase de sélection.

Remarque : les options ne sont pas toutes compatibles entre elles. Les icônes correspondant aux options non compatibles ne sont pas visualisées.

9. Sélectionner le DEPART DIFFERE

Si on désire que le démarrage du lavage soit retardé, il faut choisir l'option Départ Différé avant de lancer le programme.

Le délai de retard sélectionné (jusqu'à 20 heures) apparaît sur l'afficheur pendant la sélection.

La fin du cycle est mise à jour, puis visualisée, dans la portion correspondante de l'afficheur.

10 Démarrage du programme

Appuyer sur la touche Départ/Pause. Le voyant correspondant cesse de clignoter. Le message relatif à la phase en cours est visualisé sur l'afficheur. Si on a choisi un démarrage retardé, la machine à laver commence alors le compte à rebours.

Départ/Pause

COTTON Washing 40°C 1200 Temp Spin Options Change Exit 08.30 12.00

11. Modification d'un programme en cours

Avant d'effectuer n'importe quelle modification éventuelle, il est impératif de mettre la machine à laver en état de pause en appuyant sur la touche Départ/Pause.

Il est possible de changer n'importe quelle phase avant que le programme ait commencé à l'effectuer.

Lorsque le programme est déjà lancé, il est possible de le reprogrammer uniquement en faisant tourner le sélecteur de programmes, dans le sens des aiguilles d'une montre, jusqu'à "Arrêt", puis en sélectionnant le nouveau programme désiré. L'eau de lavage reste dans la cuve de la machine. Lancer alors le nouveau programme sélectionné en agissant sur la touche Départ/Pause.

Remarque : pour vidanger l'eau présente dans la cuve avant de lancer le nouveau cycle, il faut annuler le programme et sélectionner le cycle VIDANGE.

12. Interruption du programme

Appuyez sur la touche Départ/Pause", le voyant correspondant commence à clignoter. Appuyez de nouveau sur la même touche pour le faire démarrer.

13. Ouverture du hublot durant le déroulement d'un programme

Le hublot peut être ouvert, après avoir mis le lave-linge en PAUSE, à condition que :

• la machine ne soit pas en phase de chauffage;
• le niveau de l'eau ne soit pas haut;
• le tambour ne soit pas en mouvement.

Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, le voyant du hublot s'éteindra et vous pourrez ouvrir le hublot.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il faut mettre le lave-linge hors tension en tournant le sélecteur sur al position "Arrêt" et attendre environ 3 minutes avant d'ouvrir le hublot.

Attention au niveau et à la température de l'eau dans le lave-linge!

Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveau sur "départ pause" après la fermeture du hublot.

14. Fin du programme

A la fin du programme la machine à laver s'arrête automatiquement, fait entendre un son clair (à condition, évidemment, que l'option Aucun Son n'ait pas été sélectionnée), et visualisera le message correspondant sur l'afficheur.

Si l'option ou a été sélectionnée, le voyant de la touche Départ/Pause. Pour faire la vidange ou centrifuger, il faut tout d'abord mettre le sélecteur de programmes sur "Arrêt", puis sélectionner le programme ou bien le programme / délicate/.

La désactivation de la serrure de sécurité, par conséquent la possibilité d'ouvrir le hublot, est signalée par la visualisation du message "Ouverture Hublot autorisée" (cycle terminé).

Placer le sélecteur de programmes sur la position "Arrêt" pour arrêter la machine.

Sortez le linge.

Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge éventuellement oublié dans le tambour ne soit abîmé lors du lavage suivant (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.

Il est conseillé de fermer le robinet de l'eau et de débrancher la prise de courant.

Laissez le hublot entrouvert pour aérer le lave-linge.

Tableau des programmes

Programmes de lavage

Type de linge et symboles sur les étiquettes	Charge maxi	Programme/Température	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres	Durée h/min
Blanc et couleurs, par ex. draps, nappes, linge de maison	6 kg		Lavage à O(froid)-95°C 3 rinçages Essorage long		2,05	52	2.20
Blanc et couleurs Economique**, par ex. chemises, blouses, lingerie, serviettes, linge de maison	6 kg		Lavage à 60°-50°-40°C 3 rinçages Essorage long		1,02	49	2.04
Synthétiques, mixtes, par ex. chemises, blouses, lingerie	3 kg		Lavage à O(froid)-60°C 3 rinçages Essorage court		1,05	55	1.27
Délicats, par ex. acrylique, viscose, polyester, laine, mixte synthétique	3 kg		Lavage à O(froid)-40°C 3 rinçages Essorage court		0,6	57	58
Linge délicat portant l'étiquette "lavage à la main"	2 kg		Lavage à O(froid)-40°C 3 rinçages Essorage court		0,4	55	57
Laine, avec la marque "pure laine vierge"	2 kg		Lavage à O(froid)-40°C 3 rinçages Essorage court		0,4	55	57
Soie	1 kg		Lavage à 30°C 3 rinçages Essorage court		0,3	52	39
Coton, synthétiques et délicats peu sales ou nécessitant d'être rafraîchis	3 kg		Lavage à 30°C 3 rinçages Essorage court	[77XD]	0,35	45	30z

* Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiente. Elles se réfèrent à la température la plus élevée prévue pour chaque programme.
** Ce programme avec une charge normalisée de 6 kg est le programme de référence pour les données contenues dans l'étiquette énergie, conformément à la norme CEE 92/75.

Tableau des programmes

Programmes spéciaux

Type de linge	Charge maxi	Programme	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres	Durée min
Coton et synthétiques lavés à la main	6 kg	Rinçage	3 rinçages avec additifs Essorage long	Essorage/Rinçage plus Nuit silence plus	0,06	48	45
Coton, synthétiques, délicats et laine lavés avec les options Silence Nuit Plus ou	6 kg	Vidange	Vidange de l'eau		-	-	2
Coton lavé à la main	6 kg	Essorage	Essorage long	Essorage	-	-	10
Synthétiques, délicats et laine	3 kg	Essorage délicat	Vindage et essorage délicat	Essorage	-	-	6
	-	Arrêt	Annulation du pro-gramme en cours et mise hors tension		-	-	-

Guide de lavage

Charges de linge maximales selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de rétention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.

peignoir de bain 1200 g
serviette de toilette 180 g
grand drap 1300 g
drap 1 personne 800 g
taie d'oreiller 200 g
chemise de nuit 180 g
pyjama homme 500 g
pyjama enfant 200 g
chemise homme 250 g
chemisier	150
torchon	100
blouse de travail 300 g à 600 g

Vérification du linge

• Videz les poches.
  • Fermez les fermetures à glissière et à pression.
• Enlevez les crochets des voilages ou mettez les voilages dans une housse.
• Retirez les boutons mal cousus, les épingles et les agrafes.
• Pour les protéger, mettez les voilages dans une taie d'oreiller par exemple.
• Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.

Le tri du linge par catégorie

Nous vous conseillons de trier le linge par catégorie:

• d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
• de l'autre, le linge délicat qu'il convient de traiter avec précaution.
• Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures, choisissez un programme et une température convenant à la fibre la plus fragile.
• Lavez les articles "blanc" et de couleur séparément.

Températures

Température élevée : 90° C

Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.

Température moyenne : 60° C

Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C.

Basse température: 30°C - 40°C

Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

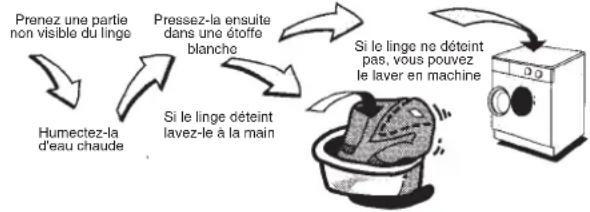

Lavage du linge couleur

Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Programme laine Woolmark

Le programme laine de votre lave-linge porte le sigle Cela signifie que vous pouvez laver en toute sécurité les articles portant l'étiquette ci-contre.

Pour éviter le feutrage, vous devez limiter la charge à 2 kg.

Le cycle laine de cette machine à laver a été approuvé par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M9604.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ceci afin d'éviter de faire des cernes.

Herbes. Savonnez soigneusement, traitez à l'eau de Javel diluée. Pour les lainages, l'alcool à 90°C peut donner de bons résultats.

Crayons à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90°. Prenez soin de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à ongles. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de dureté de votre eau en contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent.

Remarque:

N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécialement conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.

Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage à condition de choisir un programme sans prélavage et de mettre tout de suite le lave-linge en marche. Il est également possible d'utiliser une boule doseuse (fournie par le fabricant du détergent).

Si vous séchez ensuite votre linge dans un sèchelinge, n'oubliez pas de retirer la boule doseuse.

Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.

ARIEL RECOMMANDÉ PAR ARTHUR MARTIN ® Electrolux

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage, vous recommandent la lessive en poudre et liquide ARIEL.

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne dépassez pas les doses maximales.

C. Javellisation

L'emploi d'eau de Javel n'est possible qu' avec les programmes pour le coton.

Assurez-vous toutefois que le textile supporte ce traitement. L'eau de Javel est entraînée automatiquement lors du premier rinçage. Il vous suffit, avant de mettre le lave-linge en marche, de verser, dans le compartiment correspondant selon l'action désirée, de 1/4 à 1 verre d'eau de Javel à 12°chl.

L'eau de Javel à 12°chl est obtenue en versant un berlingot à 48°chl dans un flacon d'un litre et en complétant avec de l'eau.

Ne pas dépasser les doses maximales.

i Symboles internationaux pour l'entretien des textiles

La plupart des articles sont munis d'une étiquette d'entretien spécifiant comment les traiter. Suivez scrupuleusement ces indications.

LAVAGE NORMALLAVAGE DELICAT	Temp. maxi95°C95	Temp. maxi60°C60	Temp. maxi40°C40	Temp. maxi30°C30	Lavage à la main	Lavage interdit
JAVELLISATION	Chlorage dilué à froid Chlorage interdit
REPASSAGE Fort 200°C maxi Moyen 150°C maxi Doux 110°C maxi						Ne pas repasser
NETTOYAGE A SEC	Tous solvants	Perchloréthylène ou essences minérales (essence F, White Spirit)		Uniquement essences minérales (Pour linge et tissus blancs)		Ne pas nettoyer à sec
SECHAGE Linge étendu Linge suspendu			Sur cintre		Haute temp. Temp. modéréeSéchage en tambour	Ne pas sécher en tambour

Entretien et nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Après chaque cycle de lavage

Nous vous recommandons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'aérer la cuve et d'éviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques.

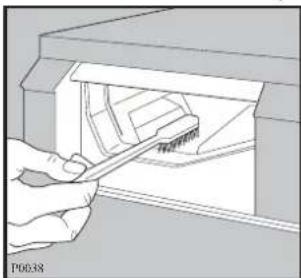

Le distributeur de produits

• Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
  • Lavez-le sous l'eau courante.
• Pour faciliter le nettoyage la partie supérieure du bac réservé à l'additif peut être enlevée.

• Nettoyez le logement interne du tiroir avec une brosse à dents.
• Remettez le tiroir en place.

Le filtre du tuyau d'arrivée d'eau

Si vous remarquez que l'appareil prend plus de temps à se remplir, contrôlez que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivée d'eau.

Dévissez l'embout du tuyau du robinet.

Nettoyez le filtre avec une petite brosse.

Revissez bien l'embout du tuyau.

La pompe doit être contrôlée régulièrement et surtout si

• l'appareil ne vidange pas et/ou n'essore pas;
• l'appareil fait un bruit inhabituel pendant la vidange dû au blocage de la pompe par des objets tels que épingles de sûreté, pièces de monnaie, agrafes, etc.

Procédez comme suit:

• débranchez l'appareil;
- attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus);
- ouvrez le volet de pompe;
- placez un récipient sur le sol pour recueillir l'eau qui devait éventuellement sortir de la pompe;
- sortez le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le récipient et enlevez le bouchon;
- quand l'eau ne sort plus dévissez le couvercle de la pompe et sortez cette dernière.

• enlevez les éventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
• bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;

P1116

• revissez le couvercle de la pompe;
- fermez le volet.

Précautions contre le gel

Si votre appareil est exposé à une température inférieure à 0°C prenez les précautions suivantes:

• débranchez l'appareil;
• fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
• placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
• revissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.

De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.

Si l'appareil ne vidange pas

Si l'appareil ne vidange pas, procédez de la manière suivante pour évacuer l'eau:

• Débranchez l'appareil.
• Fermez le robinet d'arrivée d'eau.
- Attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus).

• Ouvrez le volet de pompe.

- Placez un récipient sur le sol, sortez le petit tuyau d'évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cesse de sortir.

• Contrôlez la pompe comme décrit au paragraphe précédent.
• Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
• Revissez le couvercle de la pompe et fermez le volet.

En cas d'anomalie de fonctionnement

La fabrication de votre appareil a fait l'objet de nombreuses vérifications.

Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.

Pendant le fonctionnement du lave-linge, on peut voir apparaître les codes d'alarme suivants qui clignotent sur l'affichage:

• Difficultés de l'alimentation de l'eau: Pas d'eau: Voir robinet et tuyau
• Difficultés de vidange: Pas de vindage: Voir filtre/tuyau
• Hublot ouvert: Porte non fermée: Vérifiez SVP

Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche "Départ/Pause" pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.

Symptômes Solutions
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que:la lessive convient au lavage en machine,il n'y a pas trop de linge,le programme de lavage et la température sont appropriés.
• La machine s'arrête pendant un cycle de lavage	Vérifiez que:la pression d'eau est suffisante,la pompe de vidange n'est pas obstruée,les fusibles sont en bon état et n'ont pas disjoncté,ce n'est pas un arrêt cuve pleine d'eau (fonction ou).
• La machine ne démarre pas	Vérifiez que:les fusibles sont en bon état,l'appareil est correctement branché,le hublot est correctement fermé (Porte non fermée: Vérifiez SVP),le départ du programme a été effectivement commandé (touche "départ pause" enclenchée).il n'y a pas de coupure de courant.ce n'est pas un départ différé
• La machine n'essore pas ou ne vidange pas	Vérifiez que:le tuyau de vidange n'est pas bouché ou plié (Pas de vindage: Voir filtre/tuyau),la pompe de vidange n'est pas obstruée (Pas de vindage: Voir filtre/tuyau),la charge de linge est correctement répartie dans le tambour (voir paragraphe "anti-balourd")ce n'est pas un arrêt cuve pleine d'eau (fonction ou).
• La machine vibre, est très bruyante	Vérifiez que:l'appareil a été complètement débridé (voir paragraphe "débridage"),l'appareil est de niveau et bien calé,l'appareil n'est pas trop près du mur ou des meubles,le linge est bien réparti dans le tambour,la charge est suffisante
• La machine ne se remplit pas	Vérifiez que:le robinet d'arrivée d'eau est ouvert et que la pression est suffisante (Pas d'eau: Voir robinet et tuyau),il n'y a pas de coupure d'eau (Pas d'eau: Voir robinet et tuyau),le hublot du lave-linge est correctement fermé (Porte non fermée: Vérifiez SVP),le tuyau d'arrivée d'eau n'est pas plié (Pas d'eau: Voir robinet et tuyau),le filtre d'arrivée d'eau n'est pas obstrué (Pas d'eau: Voir robinet et tuyau).
• Le cycle de lavage est beaucoup trop long	Vérifiez que:la pression d'eau est suffisante (Pas d'eau: Voir robinet et tuyau),la pompe n'est pas obstruée (Pas de vindage: Voir filtre/tuyau),il n'y a pas eu de coupure de courant.
• La machine se remplit mais vidange aussitôt	Vérifiez que:la crosse de vidange n'est pas accrochée trop bas.
• Vous trouvez de l'eau autour du lave-linge	Vérifiez que :il n'y a pas trop de lessive,la lessive est adaptée au lavage en machine (formation excessive de mousse),un des compartiments du distributeur de produits n'est pas obstrué,la crosse de vidange est correctement accrochée,le couvercle de la pompe est correctement vissé après son nettoyage,le petit tuyau de vidange est bouché,le tuyau d'arrivée d'eau est étanche.
• Le hublot ne s'ouvre pas	Vérifiez que :le programme est terminé,l'appareil n'est pas en train de chauffer l'eau,le tambour n'est pas en mouvement,le niveau d'eau n'est pas trop haut.En tout cas il ne sera possible d'ouvrir le hublot que lorsque le message “Porte débloqué” sera visualisé dans l'écran.
• On entend un bruit inhabituel	La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier.Ce moteur permet un démarrage en douceur lors de l'essorage et une meilleure distribution du linge dans le tambour, d'où une plus grande stabilité de l'appareil.
• On ne voit pas d'eau dans le tambour	Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau.

Service après-vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, votreVendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

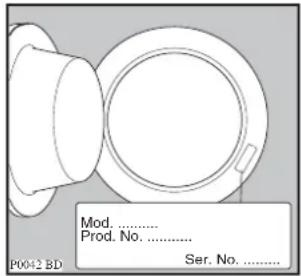

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située près du hublot (voir figure ci-dessous).

Mod. ...... Prod. No. ...... Ser. No. ...... P0042 BD

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

CARACTERISTIQUES TECHNIQUES

DIMENSIONS Hauteur 85 cm

Largeur 60 cm

Profondeur 63 cm

Synthétiques, délicats 3 kg de linge sec

Laine/Lavage à la main 2 kg de linge sec

Soie 1 kg de linge sec

VITESSE D'ESSORAGE Maximum

1400 tr/min. (AWF 1460)

1550 tr/min. (AWF 1660)

Consommations pour le lavage d'une charge maximun

1,02 kWh

de coton à 60°C sans prélavage (progr. coton couleurs):

49 litres

135 minutes

Cet appareil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Débridage

Avant la première mise en marche, vous devez impérativement retirer de votre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futur transport de l'appareil (déménagement par exemple).

- Dévissez et ôtez les deux vis arrière avec une clé. Enlevez les deux goujons en plastique.

P1129 P0001

- Appuyez l'appareil sur la partie arrière et mettez entre le sol et le lave-linge une des cales en polystyrène. Veillez à ne pas écraser les tuyaux.

- Retirez le bloc en polystyrène du fond de la machine.

- Libérez les deux sachets en nylon à la partie avant de l'appareil.

1 2 3 P1124

• Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
• Sortez avec soin le sachet droit en nylon, en le tirant vers la gauche et vers le haut.
  • Retirez la base en polystyrène.

- Remettez l'appareil debout et dévissez l'autre vis. Enlevez le goujon en plastique.

- Bouchez tous les trous à l'aide des caches plastiques se trouvant dans l'enveloppe contenant la notice d'utilisation.

L'installation de votre appareil nécessite:

• Une alimentation électrique (voir raccordement électrique)
• Une arrivée d'eau avec branchement 20x27
• Une évacuation d'eau
• Un local aéré

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.

Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation.

La machine ne doit pas être installée dans un local sujet au gel.

Mise à niveau

Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.

Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.

Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

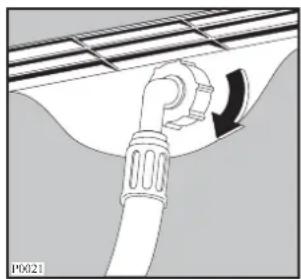

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation livré avec l'appareil sur le nez fileté du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite.

Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrière de l'appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférable de faire couler une certaine quantité d'eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l'intérieur de l'appareil.

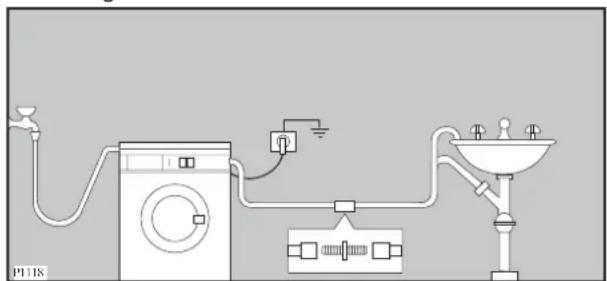

Vidange d'eau

La crosse du tuyau de vidange peut être placée de deux manières différentes:

- Sur le bord d'un lavabo à l'aide du coude en plastique livré avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

- Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude.

L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.

Pour un fonctionnement correct de l'appareil le tuyau de vidange doit rester accroché au support en plastique se trouvant à la partie arrière, en haut.

Branchement électrique

Notre responsabilité ne saurait être engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou défectueuse.

Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz.

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.

Calibre des fusibles de lignes (un par phase): 10 ampères.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N.F.C. 15100 et aux prescriptions de l'E.D.F.

La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.

Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] (0,15 €TTC/mn)

Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone] (0,34 €TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
