Caractéristiques	Détails
Type de machine	Machine à laver frontale
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A++
Programmes de lavage	Éco, rapide, délicat, laine, etc.
Dimensions (L x P x H)	60 x 55 x 85 cm
Poids	70 kg
Consommation d'eau	49 L par cycle
Écran d'affichage	LED avec indicateurs de programme
Système de sécurité	Protection contre les débordements, verrouillage enfant
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour
Garantie	2 ans

FOIRE AUX QUESTIONS - AW 1217 S ARTHUR MARTIN ELECTROLUX

La machine ne démarre pas, que faire ?

Vérifiez si la machine est correctement branchée et si le courant est présent. Assurez-vous que la porte est bien fermée et que le programmateur est correctement réglé.

Pourquoi ma machine à laver fait-elle un bruit anormal ?

Un bruit inhabituel peut être causé par des objets coincés dans le tambour ou la pompe. Vérifiez les poches de vos vêtements et nettoyez le filtre si nécessaire.

L'eau ne s'écoule pas pendant le cycle de lavage, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre de la pompe n'est pas bloqué.

Pourquoi ma machine à laver ne centrifuge pas ?

Cela peut être dû à un déséquilibre de la charge. Répartissez les vêtements uniformément dans le tambour. Si le problème persiste, vérifiez le filtre et le tuyau de vidange.

Comment nettoyer le filtre de la machine à laver ?

Pour nettoyer le filtre, ouvrez le panneau d'accès, retirez le filtre et rincez-le sous l'eau tiède. Assurez-vous qu'il n'y a pas de débris ou de peluches.

Des odeurs désagréables proviennent de ma machine, que faire ?

Pour éliminer les odeurs, lancez un cycle à vide à haute température avec du vinaigre blanc ou un produit spécial pour le nettoyage de machines à laver.

Comment régler la température de lavage ?

La température de lavage peut être réglée à l'aide du sélecteur de programme sur le panneau de commande. Choisissez le programme souhaité et ajustez la température si l'option est disponible.

La machine à laver affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur. Cela peut indiquer un problème spécifique que vous pourrez résoudre.

Comment éviter le calcaire dans ma machine à laver ?

Utilisez des adoucisseurs d'eau et lancez régulièrement des cycles de nettoyage pour prévenir l'accumulation de calcaire.

Puis-je laver des vêtements délicats dans cette machine ?

Oui, utilisez le programme délicat pour laver les vêtements sensibles. Assurez-vous de lire les étiquettes des vêtements pour respecter les instructions de lavage.

Comment entretenir ma machine à laver ?

Pour entretenir votre machine, nettoyez régulièrement le filtre, vérifiez les tuyaux et nettoyez le tambour. Évitez de surcharger la machine pour prolonger sa durée de vie.

MODE D'EMPLOI AW 1217 S ARTHUR MARTIN ELECTROLUX

Caractéristiques techniques Caractéristiques...techniques.... Page 4

Les sécurités Page 4

Avertissements Avertissements Page 5

Raccordement d'eau Page 6

Branchement électrique Page 7

Mise à niveau Page 7

Déplacement de l'appareil.... Page 7

UtilisationUtilisation.... Page 8

Le bandeau de commande....Page 8

Les programmes de séchage....Page 9

Guide de lavage et de séchage....Pages 10/12

Les programmes de lavage....Page 13

Symboles internationaux pour l'entretien des textiles Page 14

Comment faire votre lessive Page 15

Entretien Entretien Page 16

La carrosserie Page 16

La boîte à produits Page 16

Le filtre de vidange Page 16

Le lave-linge Page 16

En cas d'anomalie de fonctionnement.... Page 17

GRATUIT : Cet appareil doit vous être livré avec un échantillon d'ARIEL poudre

CARACTERISTIQUES TECHNIQUES

DIMENSIONS Hauteur avec dosseret 895 mm

Hauteur sans dosseret 850 mm

Largeur 450 mm

Profondeur 600 mm

TENSION/FREQUENCE 230 V / 50 Hz

PUISSANCE TOTALE 2300 W

PUISSANCE DE CHAUFFAGE lavage et séchage 1320 W

CALIBRE MINIMUM DU FUSIBLE 10 A

PRESSION DE L'EAU minimum 5 N/cm2 (0,5 kg/cm2)
	maximum	80 N/cm2 (8 kg/cm2)
CHARGE MAXIMUM
coton	lavage	5 kg
	séchage	2,5 kg
tissus synthétiques	lavage	2,5 kg
	séchage	1,5 kg
laine	lavage	1 kg
(ne pas sécher la laine en machine)
VITESSE D'ESSORAGE	coton	de 650 à 1150 tr/min
	synthétiques	de 550 à 850 tr/min
CONSOMMATION D'ENERGIE	lavage	2,0 kWh (coton 90° sans prélavage)
	séchage	1,4 kWh (coton : 2,5 kg pour 75 min)
		0,75 kWh (synthétiques : 1,5 kg pour 60 min)

Ces données provenant d'essais en laboratoire peuvent varier légèrement en pratique.

Les sécurités

1. Couvercle

Votre appareil est équipé d'une sécurité interdisant la mise en route de l'appareil lorsque les portes de tambour sont ouvertes, la fermeture du couvercle étant alors impossible.

Une sécurité électromécanique interdit l'ouverture du couvercle pendant tout le temps de fonctionnement de l'appareil et 2 minutes environ après la fin du programme.

2. Moteurlavage

En cas de surcharge mécanique, de surtension ou sous-tension, une sécurité thermique protège automatiquement le moteur.

3. Chauffage

Le chauffage ne peut commencer avant que la quantité d'eau nécessaire au lavage ne soit introduite dans la cuve.

Cette sécurité est utile lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'arrivée d'eau.

4. Anti-mousse

Dans le but d'économie d'eau et d'amélioration de la qualité du rinçage, votre appareil est équipé d'un contrôle de mousse. Cette sécurité agit au moment des rinçages et interviendra si vous avez fait un surdosage de produit lessiviel.

A chaque essorage intermédiaire, ce système détecte la présence de mousse en excès. Si tel est le cas, vous constaterez que chaque essorage s'effectue en plusieurs séquences et ce pendant un temps maximum de 10 minutes. Ceci est tout à fait normal.

Attention : un filtre de pompe bouché peut également déclencher cette sécurité.

5. Anti-balourd

Cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final.

Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final s'interrompt, le tambour tourne à cadence lente pendant une minute, puis l'essorage reprend, et ce trois fois consécutives. Il se peut qu'après cette séquence le linge soit toujours mal réparti. Dans ce cas, l'essorage sera limité en fonction du balourd.

Protection de l'environnement

Tous les matériaux marqués par le symbole ⚙ sont recyclables. Pour qu'ils puissent être récupérés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).

Afin de réaliser des économies d'eau et d'énergie et de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges partielles. Veillez toutefois à ne pas surcharger le tambour.
  ■ N'utilisez les programmes avec prélavage que pour du linge très sale.
  ■ Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la charge et au degré de salissure du linge.

Il est très important que cette notice d'utilisation soit conservée avec l'apparell pour toute future consultation. Si cet apparell devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'apparell, de façon à ce que le nouvel utilisateur pulase être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrul. Nous vous prions donc de bien vouloir les lire attentivement avantdonc d'installer et d'utiliser l'apparell.d'installer et d'utiliser

A la réception de l'appareil, nous vous prions de faire les "réserves d'usage" en présence du livreur (dégâts esthétiques par exemple).
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
Si l'installation de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
■ Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
■ Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
■ Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
■ Cet appareil est lourd. Faites attention lors de son déplacement.
L'appareil doit être débridé avant utilisation. La non-élimination ou l'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles. Suivez à ce propos le paragraphe relatif dans la notice d'utilisation.
■ Si la machine est installée sur un sol recouvert de mo quette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
- Pendant le fonctionnement, l'appareil peut atteindre des températures élevées : surveillez par conséquent que lesenfants en bas âge ne s'en approchent pas.
■ Ne lavez et sécghez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.

- Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient endommager votre appareil.

Ne séchez que des articles lavés à l'eau.

l'entement de-celul-strepubdes aventissométiquettes d'entretien du linge et assurez-vous que les articles peuvent être lavés et séchés en machine.

En cas de doute, consultez le fournisseur du textile.

de Abten le lavage, les filles l'attent livement avant l'appellelles poches

• fermer les fermetures à glissière
• recoudre, si nécessaire, les boutons
• ne pas laver de tissus non ourlés ou déchirés
• enlever les taches d'encre, de rouille, d'herbe, de sang, de peinture, etc.
• ne pas laver en machine le linge avec baleines.

■ Les pièces de monnaie, épingles de sûreté, broches, vis, etc qui sont restées dans le linge peuvent provoquer des dommages irréparables.

- Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans une lavante-séchante. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le produit se soit évaporé avant d'introduire les articles dans l'appareil.

■ Groupez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces ne puissent se glisser entre le tambour et la cuve.

■ Si vous effectuez le lavage avec une lessive liquide contenue dans une boule à placer directement dans le tambour, il est nécessaire de retirer cette boule avant de procéder au séchage du linge.

- N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait être à l'origine de traces sur le linge.

Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et détériorez le dispositif de fermeture de la porte.

Débridage

Les pièces servant à protéger les organes internes de la lavante séchante pendant le transport doivent toutes impérativement être enlevées avant la première mise en marche de l'appareil. Ces pièces et leurs fixations doivent être conservées en cas de futur transport.

Inclinez l'appareil vers l'arrière ; faites lui faire un quart de tour sur un des coins arrière pour enlever le socle de transport. Ce dernier se dégage naturellement de l'appareil (fig. 1). Ouvrez le couvercle de l'appareil et retirez la cale qui bloque le tambour. Refermez le couvercle (fig. 2).

Fig 1 85408005

Fig 2 8540B084

Sur la partie arrière et à l'aide d'une clé de 10, dévissez et enlevez les deux entreetoises rouges A (fig.3). Les ouvertures désormais visibles doivent être fermées avec les caches B qui se trouvent dans la pochette jointe à l'appareil (fig.4).

Fig 3 A C48B001

B Fig 4 CB005

Fig 5 X2

Assurez-vous que vous avez bien enlevé toutes ces pièces de l'appareil et conservez-les en cas de futur transport (fig.5).

Si vous voulez conserver l'alignement de votre lavanteséchante avec les meubles adjacents, vous avez la possibilité de couper la barrette de maintien des tuyaux située à l'arrière de votre appareil (fig.6).

Attention : lorsque la machine est installée sur un sol moquetté, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.

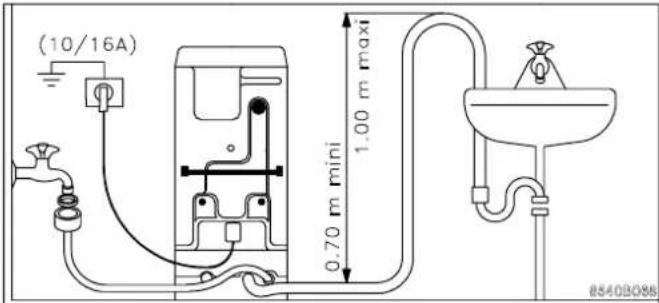

Emplacement

L'installation de votre appareil nécessite :

■ Une alimentation électrique (voir branchement électrique)
■ Une arrivée d'eau avec branchement 20 x 27
■ Une évacuation d'eau
■ Un local aéré

(10/16A) 0.70 m mini 1.00 m maxi 8540B088

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.

Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C. 15.100 et aux prescriptions de l'E.D.F.

Raccordement d'eau

B CB000

Vissez le raccord du tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20x27), en ayant soin de bien positionner le joint B prévu dans le sachet livré avec l'appareil.

Le tuyau d'évacuation des eaux de lavage est terminé en forme de crosse. La distance entre la crosse et le sol doit être impérativement comprise entre 0,70 m et 1 m.

Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter un siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, et la crosse devra se trouver à la hauteur indiquée précédemment.

L'inobservation de ces règles pourrait entraîner un fonctionnement irrégulier de la pompe de vidange.

Risque de gel : en cas de risque de gel, débranchez le tuyau d'arrivée d'eau et vidangez complètement l'eau restant dans la cuve et dans la pompe de vidange en plaçant le tuyau de vidange sur le sol.

Branchement électrique

Ce lave-linge ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par l'appareil, compte-tenu des autres appareils électriques branchés.

Calibre des fusibles de ligne (un par phase) : 10 A en 230 V mono.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C. 15.100 et aux prescriptions de l'E.D.F.

La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 4 mm² par conducteur.

Vérifiez que la prise de terre est bien conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Mise à niveau

Mettez l'appareil à niveau en vissant ou en dévissant les vérins. Une mise à niveau précise évite les vibrations, les bruits et les déplacements de la machine durant le fonctionnement. Après la mise à niveau, bloquez les vérins en serrant les bagues manuellement ou à l'aide d'une clé.

Déplacement de l'appareil

Pour déplacer votre lavanteséchante, il suffit de le mettre sur ses roulettes en tirant de la droite vers la gauche le levier situé au bas de l'appareil. Une fois la machine placée à l'endroit choisi, ramenez le levier dans sa position initiale.

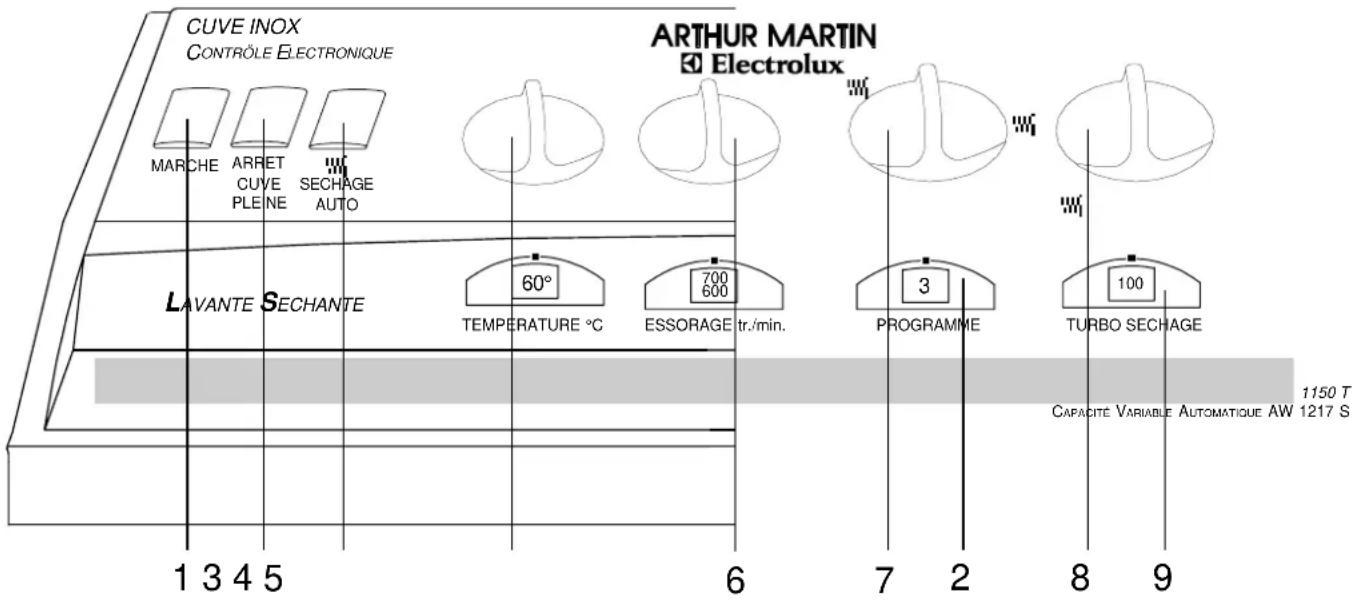

Le bandeau de commande

Important : Ne jamais tourner la manette du programmateur quand le lave-linge est sous tension.

CUVE INOX CONTROLE ELECTRONIQUE MARCHE ARRET CUVE PLENE SECHAGE AUTO LAVANTE SECHANTE 60° TEMPÉRATURE °C 700 600 ESSORAGE tr./min. PROGRAMME 3 100 TURBO SECHAGE 1150 T CAPACITE VARIABLE AUTOMATIQUE AW 1217 S 1 3 4 5 6 7 2 8 9

1 Touche "MARCHE"

Pour mettre l'appareil en fonctionnement, appuyez sur cette touche ; le voyant de la manette du programmateur s'allume.

2 Voyant de fonctionnement (lavage)

Le voyant de la mannette du programmateur s'allume lorsque l'appareil est en fonctionnement (touche Marche enclenchée). Il s'éteint lorsque la touche Marche est relâchée.

3 Touche "ARRET CUVE PLEINE"

En utilisant cette touche avec les programmes 7, 8, 10, 11 et 12, la cuve reste pleine d'eau à la fin du dernier rinçage. Vous pouvez terminer ces programmes soit par un essorage (en faisant ressortir cette touche), soit par un égouttage (programme 16 en prenant soin de faire ressortir la touche MARCHE).

Si la touche "ARRET CUVE PLEINE" n'est pas utilisée, tous ces programmes se terminent par un essorage court. Cette touche n'a pas d'effet sur les programmes de lavage 'coton-lin".

Si vous avez l'intention d'effectuer un séchage enchainé, la touche "ARRET CUVE PLEINE" ne doit pas être utilisée.

4 Touche "SECHAGE AUTO"

Si vous effectuez un lavage d'une demi-charge de linge, vous enclenchez cette touche puis vous sélectionnez le temps de séchage désiré au moment du choix du programme de lavage. Ainsi votre appareil effectuera automatiquement le programme de séchage à la fin du lavage, sans intervention de votre part.

Si vous effectuez un lavage d'une charge complète de linge (5 kg de coton ou 2,5 kg de synthétiques) il est nécessaire de procéder au séchage du linge en 2 fois.

5 Thermostat

Il permet de choisir la température du bain de lavage entre toutes les températures de froid ( ) à 90°C en tournant la manette jusqu'à l'affichage de la température choisie.

Pour le choix de la température de lavage, vous devez vous conformer à la température de lavage portée sur l'étiquette d'entretien des articles à laver (voir guide de lavage).

6 Variateur de vitesse d'essorage

Il permet de choisir la vitesse d'essorage qui correspond à la nature du linge et au degré d'humidité souhaité en fin de lavage en fonction de vos possibilités de séchage (coton: de 650 à 1150 tr/min ; synthétiques : de 550 à 850 tr/min).

7 Programmateur

Il permet de sélectionner le programme le mieux adapté à la nature et au degré de salissure de votre linge.

Pour afficher le programme choisi, tournez la manette dans le sens des aiguilles d'une montre.

Pendant le fonctionnement de l'appareil, la manette tourne au fur et à mesure que les opérations programmées s'effectuent. Lorsque le programme choisi est terminé, l'appareil s'arrête automatiquement et le programmateur s'immobilise sur l'une des positions Arrêt ou Arrêt cuve pleine d'eau (touche ARRET CUVE PLEINE sélectionnée).

Ne tournez jamais le programmateur dans le sens inverse des aiguilles d'une montre.

8 Sélecteur du temps de séchage (minuterie)

Gradué jusqu'à 120 minutes pour les cotons et les synthétiques, ce sélecteur vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à sécher, ainsi que du niveau de séchage désiré.

Si la durée de séchage n'est pas sélectionnée ou si vous avez utilisé la touche "ARRET CUVE PLEINE", le programme de séchage ne démarre pas.

La touche "SECHAGE AUTO" ne peut être utilisée que si vous n'avez pas utilisé la touche "ARRET CUVE PLEINE".

Si vous utilisez la touche "" SECHAGE AUTO", n'utilisez pas de conditionnement de type boule ARIEL.

Ne tournez jamais le sélecteur du temps de séchage dans le sens inverse des aiguilles d'une montre.

9 Voyant de fonctionnement (séchage)

Le voyant de la manette de la minuterie s'allume lorsque l'appareil effectue un programme de séchage.

La boîte à produits

(L) Signifie "prélavage". Bac gauche du distributeur (1).
(山) Signifie "lavage" (2).
(△) Signifie "javellisation" (3).
(4). Signifie "assouplissant"

Votre lave-linge est équipé d'un système de Capacité Variable Automatique "CVA". C'est la dernière innovation dans le domaine du lavage : basé sur un principe simple, l'adaptation automatique et parfaite du volume d'eau à la quantité et à la nature du linge à laver. Cela signifie une économie d'eau, d'énergie et également une économie de lessive.

Les programmes de séchage

Prog.	Charge max	Degré de séchage désiré	Temps de séchage*
Normal Prog. 6	2,5 kg1,5 kg	IntensifIntensif	75 minutes55 minutes
	2,5 kg1,5 kg	Prêt à rangerPrêt à ranger	70 minutes50 minutes
	2,5 kg1,5 kg	Prêt à repasserPrêt à repasser	65 minutes45 minutes
Délicat Prog. 9	1,5 kg1 kg	Prêt à rangerPrêt à ranger	60 minutes45 minutes
	1,5 kg1 kg	Prêt à repasserPrêt à repasser	55 minutes40 minutes

* phase de refroidissement incluse

Les durées de séchage ont été définies dans les conditions imposées par la norme. Les catégories de textiles, la charge de linge, l'humidité résiduelle après l'essorage, la température de l'eau de condensation et la tension électrique peuvent modifier les valeurs indiquées.

Si vous n'utilisez pas de produit assouplissant ou si votre charge est essentiellement constituée de serviettes éponges, nous vous conseillons d'augmenter légèrement les temps de séchage indiqués.

Ne sélectionnez pas la durée de séchage la plus longue dès la première utilisation. Vous déterminerez le degré de séchage souhaité en prolongeant progressivement la durée de séchage.

Remarque :

Votre appareil peut également fonctionner comme un sèche-linge.

Pour sécher du coton:

• ouvrez le robinet d'arrivée d'eau
• tournez le programmateur sur la position séchage (programme 6)
• sélectionnez le temps de séchage
• enclenchez la touche MARCHE ; le voyant de séchage s'allume et le séchage commence.

Pour sécher des synthétiques :

• ouvrez le robinet d'arrivée d'eau
• tournez le programmateur sur la position séchage délicat (programme 9)
• sélectionnez le temps de séchage
• enclenchez la touche MARCHE ; le voyant de séchage s'allume et le séchage commence.

La phase de séchage se termine par une phase de refroidissement de 10 minutes environ.

Comment prolonger la durée de séchage :

• faites ressortir la touche MARCHE ; l'appareil est hors tension
• affichez le programme de séchage
• affichez le temps de séchage souhaité
• appuyez sur la touche MARCHE ; le programme de séchage reprend.

Lorsque vous souhaitez prolonger la durée de séchage, sélectionnez plus de 30 minutes de séchage, les 20 dernières minutes correspondent à la phase de refroidissement.

Si vous devez interrompre le cycle de séchage (à éviter)
- faites ressortir la touche MARCHE ; le voyant de séchage s'éteint. L'appareil est hors tension.

Le tambour de votre lave-linge est très chaud ; nous vous conseillons d'attendre quelque temps avant de retirer les pièces de linge (risque de brûlure).

Guide de lavage et de séchage

Le tri du linge par catégorie :

Pour obtenir les meilleurs résultats de lavage, nous vous conseillons de trier le linge par catégorie :

d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques ;

de l'autre, le linge délicat qu'il convient de traiter avec précaution.

Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures, choisissez un programme et une température convenant à la fibre la plus fragile.

Températures

Température élevée à 90°C

Idéale pour les articles en coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.

Température moyenne à 60°C

Recommandée pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. En fait, tous ces articles portent une étiquette indiquant qu'ils peuvent être lavé à une température maximale de 60°C.

Basse température à 30°C-40°C

Idéale pour les synthétiques délicats, la soie, l'acrylique et les articles en laine portant l'étiquette "pure laine vierge - ne rétrécit pas - (IWS)". Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

Lavage du linge couleur

Lorsqu'ils sont lavés pour la première fois, les hinges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant :

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ceci afin d'éviter de faire des cernes.

Herbe. Savonnez soigneusement, traitez à l'eau de Javel diluée. Pour les lainages, l'alcool à 90°C peut donner de bons résultats.

Crayon à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90°. Prenez soin de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongle puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Vérification du linge

Videz les poches.

Fermez les fermetures à glissière et à pression.

Enlevez les crochets des voilages ou mettez les voilages dans une housse.

Retirez les boutons mal cousus, les épingles et les agrafes.

Pour les protéger, mettez les voilages dans une taie d'oreiller par exemple.

Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.

Charges de linge maximales selon la nature des fibres

	BLANC	COULEURS	SYNTHETIQUES/DELICAT	LAINE
CHARGE COMPLETE	5 kg	5 kg	2,5 kg	1 kg
1/2 CHARGE *	2,5 kg	2,5 kg

* si votre lave-linge est équipé d'une touche 1/2.

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de rétention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli :

en totalité mais sans pression excessive pour le linge coton, lin, métis

à moitié de son volume pour les cotons traités et les fibres synthétiques

au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.

Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.

peignoir de bain 1200 g

serviette de toilette 180 g

grand drap 1300 g

drap 1 personne ....800 g

taie d'oreiller 200 g

chemise de nuit ....180 g

pyjama homme 500 g

pyjama enfant 200 g

chemise homme 250 g

chemisier 150 g

torchon....100 g

blouse de travail 300 à 600 g

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Dosage :

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de dureté de votre eau en contactant l'Office de Distribution des Eaux ou toute autre autorité compétente.

Nota : N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécialement conçus pour l'utilisation dans les machines à laver. Employez des produits neutres pour le lavage de la laine.

Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage (L) à condition de choisir un programme sans prélavage et de mettre tout de suite en marche la machine. Il est également possible d'utiliser la boule de dosage fournie par le fabricant du détergent. Dans ce cas, il est nécessaire de retirer la boule avant de procéder au séchage du linge.

Les lessives liquides sont indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage, vous recommandent la lessive en poudre et liquide ARIEL.

ARIEL RECOMMUNDE PAR ARTHUR MARTIN © Electrolux

B. Assouplissant

Ce distributeur vous permet d'ajouter automatiquement à l'eau du dernier rinçage, un produit assouplissant sous forme liquide. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne pas dépasser les doses maximales (voir votre notice d'utilisation).

Il est conseillé d'utiliser un produit assouplissant au cours du lavage pour favoriser le séchage et rendre le linge plus souple. Celui-ci permet également de supprimer l'électricité statique.

C. Javellisation

La javellisation est possible pour tous les programmes de lavage.

Assurez-vous toutefois que le textile supporte ce traitement. L'eau de javel est entraînée automatiquement. Il vous suffit, avant de mettre le lave-linge en marche, de verser, dans le compartiment △, selon l'action désirée, de 1/4 à 1 verre d'eau de javel à 12°chl.

L'eau de Javel à 12° chl est obtenue en versant un berlingot à 48° chl dans un flacon d'un litre et en complétant avec de l'eau.

Ne pas dépasser les doses maximales (voir votre notice d'utilisation).

Séchage

Nos conseils

- Tout le linge à sécher doit être essoré avant de procéder au séchage.

- Ne surcharger pas le tambour de votre lavante-séchante (2,5 kg de linge coton sec ou 1,5 kg de linge synthétiques sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge.

- Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être la cause du froissage du linge.

- Lorsque vous n'utilisez pas la touche "ECHAGE AUTO", nous vous conseillons de secouer le linge avant de le faire sécher dans votre appareil.

- Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissuséponges, évitez de sécher en même temps des textiles légers et des textiles en coton car le poids des seconds froissent les textiles plus légers ; évitez de mélanger des grandes et des petites pièces de linge car elles ne seront pas séchées uniformément.

- Séchez une par une les grandes pièces de linge (draps, housses de couettes).

- Lorsque vous séchez une charge de linge composée de cotons et de synthétiques, utilisez le programme de séchage pour synthétiques, afin de respecter les fibres textiles les plus fragiles.

- Evitez de sursécher votre linge ce qui entraîne la formation de faux-plis et d'électricité statique.

- Choisissez, pour les tissus en coton épais, un temps de séchage qui rende le linge prêt au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat).

Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.

- Retournez sur l'envers les articles molletonnés et pelucheux.

- Disposez le linge en vrac non plié.

- Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il ne faut, par conséquent, pas sélectionner un programme de séchage "linge prêt à ranger" pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions.

- Utilisez un produit assouplissant au cours du lavage pour favoriser le séchage et rendre le linge plus souple. Celui-ci permet également de supprimer l'électricité statique.

- En fin de séchage, la charge de linge est maintenue en mouvement par une alternance très lente du tambour pendant 15 minutes ; cela permettra à votre linge de conserver toute sa souplesse.

Important

Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine (voir code d'entretien des textiles).

Ne faites jamais sécher en machine :

- les lainages, les chlorofibres (les thermolactyls* par exemple), les soieries, les voilages, les collants, les bas nylon

- les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks...)

- les articles ayant été précédemment nettoyés avec des produits inflammables

- les tissus ayant tendance à s'effilocher

- les articles volumineux (couettes, édredons, etc.)

Durée de séchage

La durée de séchage dépend :

- de l'essorage : une vitesse d'essorage élevée réduit le temps de séchage ; la charge de linge doit donc être bien essorée, minimum recommandé : 800 tr/min.

- de la quantité de linge : une charge de linge important nécessite un temps de séchage plus long.

- du type de linge : les tissus-éponges retiennent davantage d'eau que les synthétiques.

- de l'homogénéité de la charge

- du degré de séchage souhaité : linge à repasser, linge à ranger.

- du type de séchage choisi : séchage coton ou séchage synthétiques.

Les programmes de lavage

Important : Ne jamais tourner la manette du programmateur quand le lave-linge est sous tension.

Prog.	Temp. °C	Description des programmes	Produits				Charge maxi. (linge sec)	Fin de cycle
			☐	☐	△	☒
1	60-90	Blanc avec prélavage	●	●	●	●	5 kg	Essorage long
2	60-90	Blanc sans prélavage		●	( )	●
3	40-60	Quotidien*		●	( )	●
4		Rinçages				●
5		Essorage long
6		Séchage					2,5 kg
7	40-60	Synthétiques		●		●	2,5 kg	Essorage court
8	30-40	Flash**		●		●
9		Séchage délicat					1,5 kg
10	*-30	Laine		●		●	1 kg
11	*-40	Délicats		●		●	2,5 kg
12		Rinçages				●
13		Essorage court
14		Egouttage					5 kg	Egouttage

(●) : signifie que la javellisation est possible, si la charge peut supporter le traitement, mais à plus faible dose.

Généralement, 5 kg correspond à une charge de coton et 2,5 kg à une charge de synthétiques ou à une charge mixte.

* Le programme Quotidien correspond à un programme de lavage de couleurs délicates.
** Le programme Flash (prog. 8) est un programme court permettant de laver rapidement de petites charges de linge.

FIN DE PROGRAMME :

Les programmes sélectionnés étant terminés, le lave-linge s'arrête automatiquement et le programmateur s'immobilise sur une position arrêt "l" pour tous les programmes.

Si vous avez sélectionnée la touche "ARRET CUVE PLEINE", les programmes 7, 8, 10, 11 et 12 finissent cuve pleine d'eau. Vous pouvez alors terminer ces programmes soit par un essorage court (en relâchant la touche ARRET CUVE PLEINE) ou par un égoutage (programme 14) en prenant soin de faire ressortir la touche MARCHE avant d'effectuer votre sélection.

Les températures sont données à titre indicatif. Vous pouvez les moduler à l'aide de la manette du thermostat qui équipe votre lave-linge. Veillez cependant à respecter scrupuleusement la température indiquée sur l'étiquette d'entretien dont est muni chaque article.

ATTENTION:

L'OUVERTURE DU COUVERCLE N'EST POSSIBLE QUE 2 MINUTES ENVIRON APRÈS L'ARRÊT DE LA MACHINE.

Symboles internationaux pour l'entretien des textiles

LAVAGE
	traitement normal à 95, 60 ou 40°C	articlesencotonsans apprêtinfroissable.
[6WSX]	agitation réduite. essorage réduit.	certainsarticles100% coton avec apprêt infroissable
	lavage à température décrois-sante progressivement.	articlesavecapprêtinfroissableoucontenant desfibressynthétiques
	agitationfortementréduite. rinçage à froid, esso-rageréduit.	articles en laine lavables à lamachine à 40°C
	agitationfortementréduite. rinçage à froid, esso-rageréduit.	articlesen laineousoie lavables à lamachine à 30°C: également pour d'autres articles très délicats.
	lavage à la main	articlespouvantunique-mentêtrelavés à la main à une température ne dépassant pas 40°C.
	nepaslaver

BLANCHIMENT
blanchimentauchlore(javel) permis(unique-mentà froidet avecunesolutiondiluée)	blanchimentauchlore(javel) proscrit

REPASSAGE
températurederepassage			nepas repasser (2)
élevée (max 200°C)	moyenne (max 150°C)	basse (1) (max 110°C)
(1) le traitement à la vapeurprésentés des risques(2) le traitement à la vapeurest interdit

NETTOYAGE A SEC
tousles solvantsusuels	toussolvants saufletrichloréthy- lène	exclusivement solvantspétro-liers etR113	ne pas nettoye à sec
		(1)
	certaines restrictions au processus denettoyage-nettoyage en libre service impossible (2)
(1) Nettoyage en libre service possible uniquement dans les machines employant le solvant R 113(2) Les restrictions concernent les sollicitations mécaniques et/ou la température de séchage et/ou l'addition d'eau au solvant

Symbole facultatif pour leSECHAGEaprès lavage
séchageentambourpermispas derestrictionsence qui concerne la température	séchage à températuremodérée	nepassécherentambour

Comment faire votre lessive

1. Chargement du linge

■ soulevez le couvercle de la machine
■ouvrez le tambour à l'aide de vos deux mains en appuyant sur la touche A et en poussant les deux volets jusqu'à ce qu'ils se décrochent
■ introduisez le linge, fermez le tambour et le couvercle de votre lave-linge

A CBO02

Attention : avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée :

■ les deux volets accrochés
■ le bouton de verrouillage A ressorti

2. Dosage de la lessive

Versez la dose de lessive en poudre dans le distributeur (1) et le distributeur (2) si vous avez choisi un programme avec prélavage.

Si vous utilisez une lessive liquide, reportez-vous au paragraphe "choix de la lessive" du guide de lavage.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Le niveau de la lessive ne doit jamais dépasser le MAX de la visualisation.

3. Dosage des additifs

Versez, le cas échéant, l'assouplissant dans le distributeur assouplissant (☒) et l'eau de javel dans le bac (△) sans dépasser le niveau MAX de la visualisation.

4. Enclenchez éventuellement les touches "ARRET CUVE PLEINE" ou "SECHAGE AUTO".

5. Choix du programme

Choisissez le programme selon la nature et le degré de salissure du linge.

Tournez la manette du programmateur dans le sens des aiguilles d'une montre jusqu'au programme choisi.

6. Choix de la température

60° TEMPERATURE °C

Choisissez la température qui correspond au programme choisi, en vous aidant des indications figurant sur le tableau des programmes.

7. Choix de la vitesse d'essorage

700 600 ESSORAGE tr./min.

Choisissez la vitesse d'esso-rage qui correspond à la nature du linge et au degré d'humidité souhaité en fin de lavage en fonction de vos possibilités de séchage.

8. Choix du temps de séchage

100 TURBO SECHAGE

Choisissez le temps de séchage en fonction de la nature et de la quantité de linge à sécher, ainsi que du niveau de séchage désiré (touche ARRET CUVE PLEINE non sélectionnée).

9. Mise en route du programme

MARCHE

La touche Marche permet de mettre le lave-linge en marche. En appuyant sur cette touche, le voyant de mise sous tension s'allume et le programme commence.

10. Quand le programme est terminé

Le programme sélectionné étant terminé, le lave-linge s'arrête automatiquement ; la manette du programmateur s'immobilise sur l'une des positions Arrêt "I" pour tous les programmes (touche arrêt cuve pleine relâchée, voir page 8). A la fin du cycle, faites ressortir la touche MARCHE pour mettre le lave-linge hors tension. Le voyant s'éteint. Faites ressortir éventuellement les touches "ARRET CUVE PLEINE" ou "WISECHAGE AUTO". Débranchez la prise de courant et fermez le robinet d'alimentation en eau.

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. Rincez et séchez soigneusement.

Important : n'utilisez jamais d'alcool, solvants ou produits similaires.

La boite à produits

Nettoyez de temps en temps les distributeurs de produits des traces de lessive qui pourraient subsister.

Le lave-linge

Effectuez de temps en temps un cycle de lavage complet, sans linge, en ajoutant un produit assouplis-sant. Après le lavage, laissez pendant quelque temps le couvercle ouvert, pour aérer la cuve.

Le filtre de vidange

Nettoyez régulièrement le filtre se trouvant au bas de l'appareil. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage. Abaissez le tuyau de vidange au-dessus d'un grand récipient posé au sol pour vider le lave-linge de l'eau résiduelle, puis :

Ouvrez le portillon en exerçant une pression vers la gauche.

Fig 1 图4-6-01-01

Fig 2 A B84K011

Tirez la gouttière A (fig. 2). Placez en dessous un récipient de faible hauteur. Dévissez le filtre en le tournant dans le sens inverse des aiguilles d'une montre, et nettoyez-le soigneusement à l'eau courante.

Replacez le filtre en prenant soin de faire coulisser ses deux bords dans les glissières et revissez-le dans le sens des aiguilles d'une montre.

Repoussez la gouttière A et refermez le portillon.

Les résultats de lavage ne sont pas satisfaisants

Vérifiez que :

■ la lessive convient au lavage en machine
■ il n'y a pas trop de linge
■ le programme de lavage est approprié

Le cycle de lavage est beaucoup trop longLe cycle

Vérifiez que :

■ la pression d'eau est suffisante
■ le filtre de pompe n'est pas obstrué
■ il n'y a pas eu de coupure de courant

La machine s'arrête pendant un cycle de lavage

Vérifiez que :

■ la pression d'eau est suffisante
■ le filtre de pompe n'est pas obstrué
■ les fusibles sont en bon état et qu'ils n'ont pas disjoncté
- ce n'est pas un arrêt cuve pleine d'eau terminant un programme de lavage pour linge délicat (voir tableau des programmes dans votre notice d'utilisation)

La machine ne démarre pas La machine ne démarre pas

Vérifiez que :

■ les fusibles sont en bon état
■ l'appareil est bien branché
■ le couvercle de votre lave-linge est bien fermé
■ le programme choisi est bien sélectionné
■ le départ de programme a bien été commandé (touche Marche enclenchée)
■ il n'y a pas de coupure de courant

La machine se remplit mais vidange aussitôt

Vérifiez que :

■ la crosse de vidange n'est pas accrochée trop bas

Vous trouvez de l'eau autour du lave-linge

Vérifiez que :

il n'y a pas trop de lessive, qu'que la lessive est lavage est beaucoup trop long adaptée au lavage en machine (formation excessive de mousse)

■ un des bacs à produits n'est pas obstrué
■ la crosse de vidange est bien accrochée
■ le filtre de pompe est bien remis après son nettoyage
■ le tuyau d'arrivée d'eau est étanche.

La machine ne sèche pas

Vérifiez que :

■ le temps de séchage a été affiché
■ le robinet de l'eau est ouvert
■ le filtre de vidange n'est pas bouché
■ la charge de linge n'est pas excessive ■ le temps de séchage convient au linge
■ la touche "SECHAGE AUTO" a été enclenchée.

Typ. ...... Prod. N* ...... Ser. Nr. ......

Si vous appelez un service après-vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'intérieur du portillon du filtre.

La machine n'essore pas ou ne vidange pas La machine n'essore pas ou ne vidange pas

Vérifiez que :

■ le tuyau de vidange n'est pas bouché ou plié
■ le filtre de la pompe de vidange n'est pas obstrué

La machine ne se remplit pasLa machine ne se remplit pas

Vérifiez que :

■ le robinet d'arrivée d'eau est bien ouvert et que la pression est suffisante
■ le couvercle du lave-linge est bien fermé
■ il n'y a pas de coupure d'eau

La machine vibre, est très bruyante

Vérifiez que :

■ l'appareil a été complètement débridé (voir paragraphe "débridage")
■ l'appareil est de niveau et bien calé
■ l'appareil n'est pas trop près du mur ou des meubles
■ le linge est bien réparti dans le tambour
■ la charge est suffisante
