AWF 14580 W - Machine à laver ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	15 programmes, y compris éco, rapide, délicat
Affichage	Écran LED
Dimensions (HxLxP)	85 x 60 x 54 cm
Panneau de contrôle	Commandes électroniques avec boutons et molette
Système de sécurité	Protection contre les débordements, verrouillage enfant
Poids	70 kg
Consommation d'eau	45 L par cycle
Niveau sonore	54 dB en lavage, 76 dB en essorage
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour
Garantie	2 ans

FOIRE AUX QUESTIONS - AWF 14580 W ARTHUR MARTIN ELECTROLUX

La machine à laver ne s'allume pas, que faire ?

Vérifiez que la machine est correctement branchée à une prise fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Pourquoi la machine à laver fuit-elle de l'eau ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fuites ou obstructions. Assurez-vous que le joint de porte est en bon état. Si la fuite continue, faites appel à un technicien.

Comment résoudre un problème de bruit excessif pendant le lavage ?

Assurez-vous que la machine est bien nivelée et stable. Vérifiez que la charge de linge n'est pas déséquilibrée. Si le bruit persiste, il peut être nécessaire de vérifier les roulements ou les amortisseurs.

Pourquoi les vêtements sortent-ils mouillés après le lavage ?

Cela peut être dû à un programme inapproprié. Assurez-vous d'utiliser un cycle d'essorage adéquat. Vérifiez également que le filtre de vidange n'est pas obstrué.

Comment nettoyer le filtre de la machine à laver ?

Débranchez la machine, ouvrez le panneau d'accès au filtre, et retirez-le délicatement. Nettoyez-le sous l'eau courante pour enlever les résidus, puis remettez-le en place.

La machine affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur. Chaque code correspond à un problème spécifique. Si nécessaire, contactez le service client pour de l'aide.

Comment ajuster les réglages de température de l'eau ?

Sélectionnez le programme de lavage souhaité, puis utilisez le bouton de température pour choisir la température de l'eau souhaitée avant de lancer le cycle.

Puis-je laver des vêtements délicats dans cette machine ?

Oui, utilisez le programme pour textiles délicats. Assurez-vous de respecter les étiquettes d'entretien des vêtements pour éviter tout dommage.

Comment éviter les mauvaises odeurs dans la machine à laver ?

Laissez la porte de la machine ouverte après chaque lavage pour permettre à l'humidité de s'évaporer. Effectuez régulièrement un cycle de nettoyage à vide avec du vinaigre ou un produit spécial.

MODE D'EMPLOI AWF 14580 W ARTHUR MARTIN ELECTROLUX

Notice d'utilisation

• On pense à vous

Lave-linge

AWF 14580 W

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous temoignez enCHOIsissant un appeareil Electrolux qui, nous espérons vous accompagnera agreablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus/agréable.

Vouss pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvertre ce guide qui vous permettra de profiter au peux de tous les avantages de votre nouvel apparéil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénérité.

A bientôt.

4 sommaire

Sommaire

Avertissements importants. 5
Description de l'appareil 7
Bandeau de commande 8
Utilisation. 12
Comment faire un lavage? 17
Symboles internationaux pour l'entretien des textiles 21
Programme de lavage 22
Informations sur les programmes.....24
Entretien et nettoyage. 25
En cas d'anomalie de fonctionnement. 28
Caracteristiques techniques. 32
Consommations 33
Installation 34
Environnement. 38

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation:

Instructions de sécurité.

Conseils et recommandations

Informations liés à la protection de l'environnement

Avertissements importants

Pour des raisons de sécurité et dans le but de garantir un usage correct del'appareil, nous vous invitons à lire attentivement cette notice d'utilisation ainsi que les recommendations et les avertissements qu'elle contient avant de proceder à l'installation et à la première'utilisation de l'appareil. Pour éviter toute erreur ou accident, assurez-vous que les utilisateurs de cet apparéil aient pris parfaitement reconnaissance de son fonctionnement et des mesures à observer en matière de sécurité. Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliser pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Sécurité générale

• Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de chaque façon que ce soit.
• Le hublot s'échauffe au cours des programmes de lavage à température élevée. Ne le touche pas!
  Assurez-vous que vos animaux domestiques ne puissant pas pénétrer dans le tambour. Pour éviter cela, vérifie l'intérieur du tambour avant chaque utilisation de l'appareil.

• Les objets tels que les pieces de monnaie, les épingles de sutureté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégats et ne doivent pas être placés dans le lave-linge.

• N'utilisez que les quantités de lessive et d'assouplissant indiquées par le fabricant. Une quantité excessive pourrait endommager le linge. Conformez-vous aux doses préconisées par les fabricants.
  Groupe les petits articles, tels que les chaussettes, ceintures lavables en machine etc., dans un petit sac de toile ou une taie, afin d'eviter que ces pieces ne glissent entre le tambour et la cuve.

• Ne lavez pas en machine le linge avec des baleines, les tissus non oulés ou déchirés.
• Débranche toujours la prise de courant et fermez le robinet d'arrivée d'eau après chaque utilisation, et avant le nettoyage et l'entretien de l'appareil.
• N'essayez enaucun cas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le service après-vente de votre magasin vendeur. Exigez des pieces de rechange certifiées Constructeur.

Installation

Cet apparéil est lourd. Faites attention lors de son déplacement.
Lors du déballage, vérifie que l'appareil n'est pas endommagé. En cas de doute, ne l'utilisez pas et contactez le magasin vendeur.

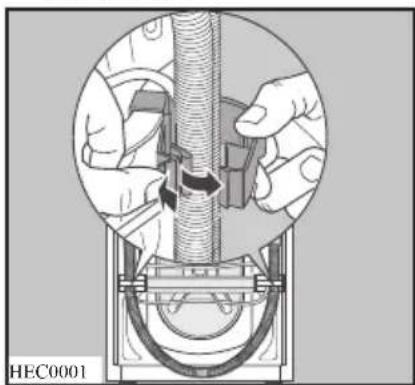

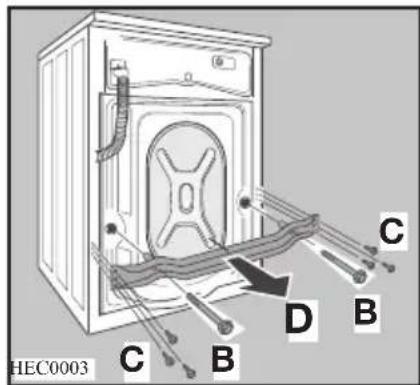

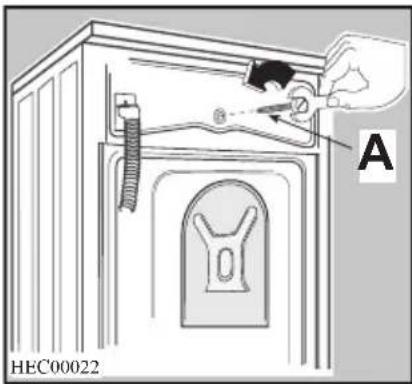

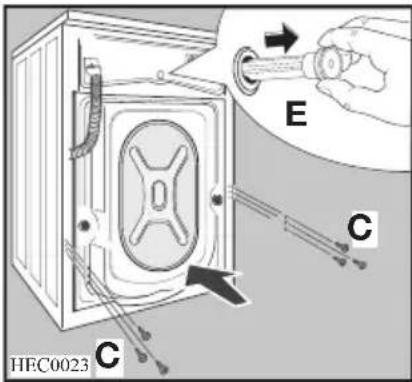

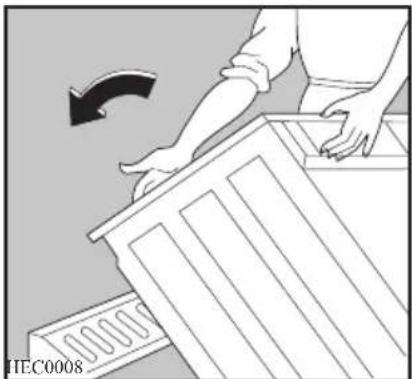

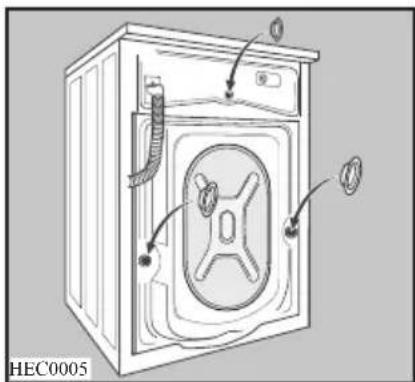

L'appareil doit être débridé avant la première utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins (reportez-vous au chapitre concerné). L'appareil doit être débranché lors de l'opération de débridage.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur

6 averissements importants

le tuyau d'alimentation ou le tuyau devidange ou sur le cable d'alimentation.

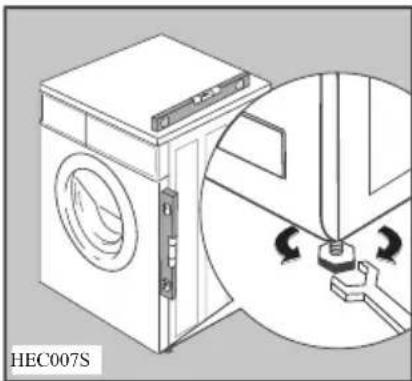

• Si la machine est placee sur une moquette, ajustez les pieds afin de permettre a l'air de circuler librement autour de I'appareil.
  Assurez-vous, après avoir installé l'appareil, qu'aucun tuyau ou raccord ne fuit.
  Si l'appareil est installé dans un endroit exposé au gel, veuilles dire attentivement le chapitre "protection contre le gel".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
  Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.

Utilisation

• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Lavez en machine uniquement les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• Ne surchargez pas l'appareil. Voir le chapitre correspondant dans cette notice d'utilisation.
• Avant le lavage, videz les poches et fermez les boutonnieres et les fermetures à glissière. Evitez de laver les articles effilochés ou déchirés, et traitez avant le lavage les taches de peinture, d'encre, de rouille et d'herbe. Les soutiens-gorge à armature NE doivent PAS être lavés en machine.
• Les articles détachés à l'essence, à l'alcool, au trichloréthylene, etc. ne doivent pas être mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre

que le produit se soit evaporé avant d'introduire les articles dans l'appareil.

• Le cable d'alimentation ne doit jamais être tiré au niveau du cable, mais toujours au niveau de la prise.
• N'utilisez jamais le lave-linge si le cable d'alimentation, le bandeau de commande, le plan de travail ou le socle sont endommages de manière telle que l'intérieur de l'appareil est accessible.

Sécurité des enfants

Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.
- Les matériaux d'emballage (par ex. les films plastiques, le polystyrene) représentent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de la portée des enfants
- Rangez les déterments dans un endroit sur, hors de portée des enfants.

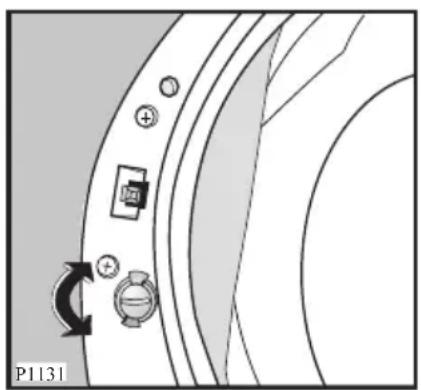

Assurez-vous que les enfants ou vos animaux domestiques ne puissant pas pénétrer dans le tambour. Pour cela, la machine est dotée d'un dispositif spécial.

Pour activer ce dispositif, tournez le bouton (sans appuyer) situé à l'intérieur du hublot dans le sens des aiguilles d'une montre jusqu'à ce que la rainure soit horizontale. Si nécessaire, utilisez une piece de monnaie.

Pour désactiver ce dispositif et permettre la fermeture du hublot, tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'à ce que la rainure soit verticale.

Votre nouveau lave-linge répond à toutes les exigences de traitement moderne du linge en économiqueisant l'eau, l'énergie et la lessive.

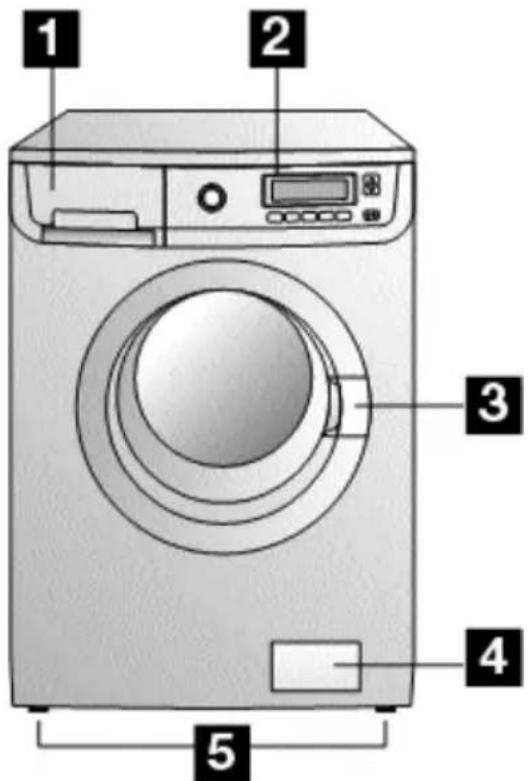

Boite a produits
2 Bandeau de commande
3 Poignée d'ouverture de la porte
4 Pompe de vidange
5 Pieds réglables

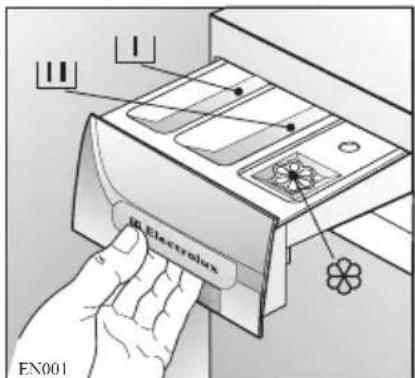

Boîte à produits

Prelavage
Lavage
Assouplissant

8 bandeau de commande

Bandeau de commande

i

Doronavant, le selecteur de programmes, les différentes touches et la fenêtre d'affichage seront signalés tout au long de la notice par les numérosc correspondants indiqués dans le tableau ci-dessous.

1 Selecteur de programmes
2 Touche "Temperature"
3 Touche "Essorage"
4 Touche "Prélavage"
5 Touche "Rinçage Plus"
6 Touche "Départ différé"
7 Fenetre d'affichage
8 Touche "Marche/Arrêt"
9 Touches Time Manager

Symboles Clé

Coton, Synthétiques, Délicats, Repassage facile, Jeans
Programmes spéciaux Rince, Vidange, Essorage, Lingerie
Soie, Lavage à la main,aine, Sport Intensif et Photon AA,

La fénetre d'affichage indique les informations suivantes concernant le programme sélectionné:

7.1 Température

7.2 Symboles de la température: et Froid ^*

Au cours du cycle de lavage, l'écran affiche le symbole de thermomètre animé pour indiquer que l'appareil a commencé la phase de chauffage de l'eau dans la cuve.

7.3 Vitesse d'essorage

7.4 Symboles de vitesse d'essorage: Sans essorage, Arrêt cuve pleine Nuit Silence Plus

Au cours de la phase d'essorage, la spirale est animée.

L'option Sans essorage supprime toutes les phases d'essorage et les rincages sont effectuels avec plus d'eau. L'eau sera vidangée sans essorage.

Arrêt cuve pleine: enCHOIsissant
cette option, I'eau du dernier rincage
n'est pas evacuée pour eviter le
froissement du linge.

Une fois le programme terminé, dans la fenêtre d'affichage «0.00» clignote, le symbole le symbole 7.10ste affché, le voyant de la touche 8 est eteint et le hublot est bloqué pour signaler que I'eau doit être vidangée.

Pour vidanger l'eau, veuilles consulter le paragraphe «Fin du programme».

Nuit Silence Plus : enCHOisisant cette option, I'eau du dernier rincage n'est pas evacuée pour eviter le froissement du linge. De plus sur quelques programmes, les rincages seront effectuels avec plus d'eau.

Comme toutes les phases d'essorage sont supprimées, ce cycle de lavage est très peu bruyant et peut être sélectionné la nuit ou aux heures creuses pour profiter d'un tarif avantageux.

Une fois le programme terminé, «0.00» clignote dans la fenêtre d'affichage, le

symbole 7.10e affiché, le voyant de la touche 8 est eteint et le hublot est bloqué pour signaler que l'eau doit etre vidangée.
Pour vidanger l'eau, veuilles consulter le paragraphe «Fin du programme».
7.5 Symbole de l'option disponible: Rinceage Plus (voir le paragraphe «Utilisation Quotidienne»)
7.6 Symbole de la Sécurité Enfants: Voir le paragraphe «Première Utilisation»)
7.7 Symboles du niveau de salissure:

Intensif Normal/Quotidien Leger/Rapide Trs

(voir le paragraphe «Choix de l'option Time Manager»)

7.8 Durée du programme sélectionné/Fin de programme/Départ différé/Sélection d'options incorrecte/Codes d'alarme

Durée du programme sélectionné

Après selection d'un programme, la durée s'affiche en heures et en minutes (par exemple 2.05).

La durée est calculée automatiquement sur la base de la charge maximum recommendée pour chaque type de tissu.
Après le départ du programme, le temps restant est réactualisé toutes les minutes.

/Fin de programme

A la fin du programme, des zéros clignotant (0.00) s'affichent, le symbole

7.10 disparait et le hublot peut etre ouvert.

/Sélection d'option incorrecte

Si une option qui n'est pas compatible avec le programme de lavage seLECTIONné est可以选择, le message Err s'affichependant quelques secondes et levoyant de la touche 8 commence à clignoter en rouge.

/Codes d'alarme

En cas de anomalie de fonctionnement, certains codes d'alarme s'affichent, par exemple E20 (voir le paragraphe "En cas d'anomalie de fonctionnement").

7.9 Symbole de l'horloge:

²Après avoir appuyé sur la touche 8, la durée du programme est affichée et le segment à l'intérieur du symbole de l'horloge est animés.

7.10 Symbole du hublot verrouillé:

Dés que vous avez appuyé sur la touche 8 et que le programme est lancé, ce symbole s'affiche. A la fin du programme, trois zéros clignotant (0.00) s'affichent sur l'écran et ce symbole disparait.

7.11 Symboles des différentes phases du programme:

Prélavage, Lavage, Rincages Vidange Essorage

En selectionnant le programme de lavage, les symboles de déroulement du programme de lavage correspondant aux diverses phases qui constituent le programme, apparaisent en haut de l'écran.

Le programme une fois démarré, seul le symbole de la phase en cours reste allumé.

7.12 Symbole du Départ différé:

Le départ différé sélectionné régle au moyen de la touche correspondante, apparait pendant quelques secondes, puis la durée du programme précédemment sélectionné s'affiche.

Le symbole 7.12che.

LAvpres avoir demarré le programme en appuyant sur la touche 8, le décompte s'affiche dans la fenêtre d'affichage (heure par heures, puis 90, et minute par minute à partir de 60 min).

Utilisation

Première utilisation

Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux instructions d'installation.
- Retirez le bloc en polystyrene et tout autre matériel se trouvant dans le tambour.
Lancez un cycle coton à 90^ , sans placer de linge dans l'appareil afin d'éliminer du tambour et de la cuve les résidus de matérielaux utilisés lors de la fabrication et en versant 1/2 mesure de lessive dans la boîte à produits.

Personnalisation

Sécurité infant

Cette option permet d'eviter le départ d'un programme par inadvertance ou la modification d'un programme en cours.

Elle reste active même si l'appareil n'est pas en fonctionnement.

Il y a deux types de verrouillages:

• si l'option est activée avant d'appuyer sur la touche 8, il est impossible de démarrer la machine.
• si l'option est activée après avoir appuyé sur la touche 8, il n'y aaucun changement possible d'options ou de programme. Le cycle se fait et vous devez désactiver l'option pour faire un nouveau cycle.

Pour activer la sécurité infant vous devezmettre l'appareil sous tension puis appuyer simultanement sur les touches 5 et 6 jusqu'à l' apparition du symbole dans la fenetre d'affichage.

Pour désactiver la sécurité infant, repétez la même manipulation.

Signal sonore

L'appareil est doté d'un dispositif sonore qui retentit dans les cas suivants:

-à la fin du cycle
- en cas de anomalie de fonctionnement

Mettez l'appareil sous tension en appuyant les touches 4 et 5 simultanément pendant environ 6 secondes, le signal sonore est désactivé (Le signal reste actif uniquement en cas d'anomalie de fonctionnement).

Pour le reactiver, repetez la même manipulation.

Utilisation quotidienne

Nosusyourecommandonsdefaire regulierementdescyclesdelavage àhautetempérature (90^) dans un butsanitaire(bacteries,odeurs,...).

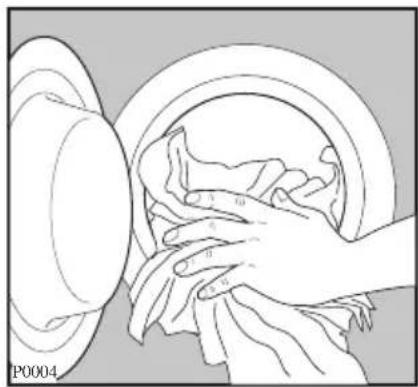

Charger le linge

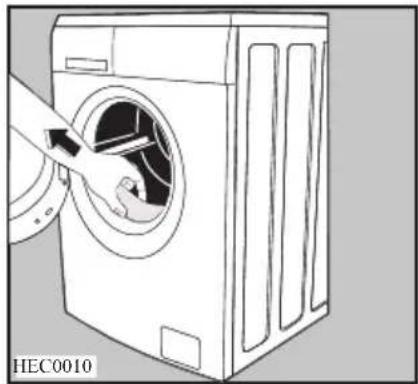

Ouvrez le hublot avec précaution vers l'extérieur à l'aide de la poignée.

Placez les articles un à un dans le tambour, e

Fermez le hublot.

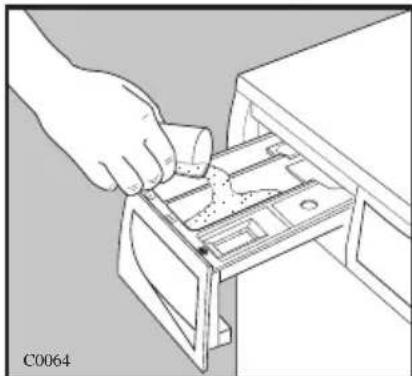

Dosage des produits lessiviels

Votre lave-linge a ete concu de maniere a reduire vos consommations en eau et produits lessiviels, reduisez donc les doses preconisées par les fabricants de dessive.

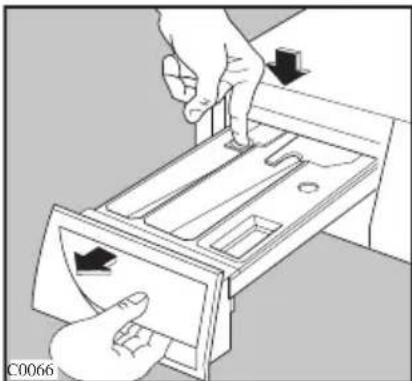

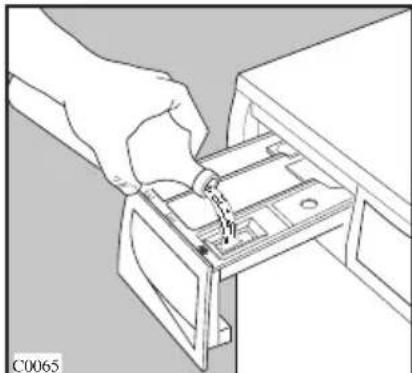

Tirez la boîte à produits jusqu'à la butée. Dosez la lessive en poudre, versez-là dans le compartment pour le lavage Léti, si vous souhaitez effectuer le prélavage, versez-la dans le compartment L'

Si vous utilisez un autre type de lessive, reportez-vous au paragraph «produits lessiviels et additifs» du guide de lavage.

Versez, le cas échéant, l'assouplissant dans le compartment (sans dépasser le niveau "MAX"). Fermez doucement la boîte à produits.

Sélection du programme souhaité en tournant le sélecteur de programmes (1)

Vous trouvrez le programme approprié pour le type de linge dans le tableau de programmes (voir paragraphe Programmes de lavage). Tournez le selecteur sur le programme désiré. Le lave-linge proposera une température et selectionnera automatiquement la valeur d'essorage maximum prévue pour le programme choisi. Vous pouvez modifier ces valeurs à l'aide des touches correspondantes.

Levoyant de la touche 8 clignote en vert.

Le sélecteur de programmes peut être tournée vers la croite ou vers la gauche. Positionnez-le sur «O» pour réinitialiser le programme/mettre à l'arrêt l'appareil.

A la fin du programme, le sélecteur doit être tourné sur la position «O» pour permettre demettre à l'arrêt l'appareil.

Attention!

Si vous tournez le sélection de programmes sur un autre programme quand le cycle est en cours, le voyant de la touche 8 clignote en rouge trois fois et le message Err s'affiche pour indiquer l'erreur de selection. Le lavelinge n'effectuera pas le nouveau programme sélectionné.

Touches des options de programme

Selon le programme, différentes fonctions peuvent etre combinées. Ces dernières doivent etre selectionnées

14utilisation

apres lechoix d'unprogramme et avant la selection de la touche 8.

Pour la compatibilité entre les programmes et les options, voir le paragraphe «Programmes de lavage».

Choix de la température en appuyant sur la touche 2

Appuyez sur cette touche par pressions successives pour augmenter ou diminuer la températe si vous souhaitez que votre linge soit lavé à une températe différente de cette proposée par le lave-linge.

En ce qui concerne les températures maximum, consultez le paragraphe «Programmes de lavage».

Sélectionnez la vitesse d'essorage, aucun essorage, la fonction Nuit Silence Plus ou Arrêt cuve pleine en appuyant sur la touche 3

Appuyez sur cette touche par pressions successives pour modifier la vitesse d'essorage, si vous souhaitez que votre linge soit essoré à une vitesse différente de cette proposée par le lave-linge.

La vitesse maximale pour les programmes Coton est de: 1400 t/mn

Sélection de l'option Prélavage en appuyant sur la touche 4

Sélectionnez cette option si vous souhaitez que votre linge soit prélavé à 30^ avant le lavage principal.

Le prélavage se termine par un bref essorage pour les programmes coton et synthétiques, alors que pour le programme linge délicat, seule la vidange de l'eau est effectué.

Le symbole correspondant s'affiche.

Sélectionnez l'option Rincage Plus en appuyant sur la touche 5

Le lave-linge ajoutera un ou plusieurs rincages au cours du cycle.

Cette option est recommandée pour les peaux sensibles et dans les zones où l'eau est très douce.

Le symbole correspondant s'affiche.

Sélectionnez le Départ différé en appuyant sur la touche 6

Avant de lancer le programme, si
vous souhaitez en différer le départ,
appuyez par pressions successives sur
cette touche pour selectionner le salarié
souhaité. Le symbole correspondant
7.12 apparait en haut de l'écran.

Le délambda seLECTIONné (jusqu'a 20 heures) s'affiche dans la fenêtre d'affichage pendant environ 3 secondes, puis la durée du programme apparait de nouveau.

Vous devez selectionner cette option après avoir regle le programme et avant d'appuyer sur la touche 8.

Si vous souhaitez ajouter du linge pendant la durée du départ différé, vous doivent appuyer sur la touche 8 pourmettre enpause l'appareil.

Ajoutez le linge, fermez le hublot et appuyez de nouveau sur la touche 8.

Vous pouvez modifier ou annuler le départ différé à tout moment, avant d'appuyer sur la touche 8 en réappuyant sur la touche 6 (O' signifie un départ immédiat).

Le programme de lavage peut être différé de 30 min - 60 min - 90 min, 2 heures, puis d'heure en heures jusqu'à un maximum de 20 heures.

SELECTION DU DÉPART DIFFÉRÉ

• Sélectionnez le programme et les options souhaitées.

• Sélectionnez la durée du départ différé

• Appuyez sur la touche 8: l'appareil commence son décompte. Le programme démarre à l'expiration du début.

Si vous avez déjà appuyé sur la touche 8 et que vous souhaitez annuler le département différé, procédez comme suit:

• Appuyez sur la touche 8.
  Appuyez sur la touche 6, le symbole «O» s'affiche.
  Appuyez de nouveau sur la touche 8.

Le départ différé ne peut pas etre seLECTIONné avec le programme Vidange.

Lancez le programme en appuyant sur la touche 8

Pour lancer le programme selectionné, appuyez sur cette touche; le voyant correspondant cette de clignoter en vert.

Le symbole 7.10arait pour indiquer que I'appareil a demarré et que le hublot est verrouillé.

Pour interrompre un programme en cours, appuyez sur la touche 8: le voyant se met a clignoter en vert. Pour faire repartir le programme la où il a ete interrompu, appuyez de nouveau sur la touche 8.

Si vous avez selectionné un départ différé, l'appareil commence son décompte.

Lorsqu'une option incorrecte est selectionnée, levoyant de la touche 8 clignote 3 fois en rouge; le message Err s'affiche pendant quelques secondes.

Choix de l'option « Time Manager » en appuyant sur les touches 9

Le lave linge propose par défaut le cycle «Linge normalement sale». Le cycle peut être prolongé ou écourié en utilisant les touches Time Manager.
Le symbole 7.7 que le niveau de salissure du lingeChoisi.

• Cette option ne peut être utilisée que sur les programmes Coton
  Synthétiques et Délicats.

Niveau de salissure	Symbole	Type de tissu
Intensif Pours articles très sales
Normal		Pour les articles normalement sales
Quotidien		Pour les articles salis au quotidien
Léger		Pour les articles légèrement sales
Rapide		Pour les articles très peu sales
Très Rapide (*)		Pour les articles portés brièvement

(*) Nous vous recommendons de réduire les charge maximales (voir le paragraphe «Programmes de lavage).

Attention!

Cette option ne peut pas etre selectionnee avec le programme Coton AA.

La disponibilité de différents niveaux des salissure varie en fonction du programme choisi.

Modification d'une option ou d'un programme en cours

Il est possible de modifier quelles options d'un programme avant que la machine l'execute. Avant d'effectuer tout changement d'options, vous doivent la machine en pause en appuyant sur la touche 8.

(L'option Time Manager ne peut pas etre modifiee après le depart du programme).

Si le programme est en cours et vous souhaitez le modifier ou changer l'option Time Manager, il est possible seulement de réinitialiser le

programme. Tournez le sélecteur sur «O» puis sur le nouveau programme. Lancez le nouveau programme en appuyant de nouveau sur la touche 8. L'eau reste dans la cuve.

Interruption d'un programme

Appuyez sur la touche 8 pour interrompre le programme en cours; le voyant correspondant se met à clignoter. Appuyez de nouveau sur la même touche pour redémarrer le programme.

Annulation d'un programme

Pour annuler un programme en cours, tournez le sélecteur sur «O». Vous pouvez à présent seLECTIONner un nouveau programme.

Ouverture du hublot en cours de programme

Commencez parmettre la machine en Pause, en appuyant sur la touche 8.

Si le symbole 7.10 arafit, le hublot peut etre ouvert.

Si le symbole 7.10 'étéint pas, cela signifie que la machine est déjà en phase de chauffe ou que le niveau d'eau dépasse la partie inférieure du hublot. Dans ce cas, le hublot ne s'ouvre pas.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, mettez le lave-linge hors tension en tournant le selecteur sur «O». Au bout de quelques minutes, le hublot pourra être ouvert. (Attention au niveau et à

la température de l'eau!).

Après fermeture du hublot, il faudra relancer de nouveau le programme avec options souhaitées et appuyer ensuite sur la touche 8.

Fin du programme

Le lave-linge s'arrête automatiquement.
Le voyant de la touche 8 et le symbole 7.10 s'eteignent, l'affichage «0.00»
clignote et un signal sonore retentit pendant quelques minutes.

Si vous avez selectionné une option faisant terminer le programme avec l'eau dans la cuve, le voyant de la touche 8 s'eteint et trois zeros clignotant «0.00» s'affichent sur l'écran.

Le symbole 7.10 encore allumé et le hublot bloqué pour indiquer qu'il faut vidanger l'eau avant d'ouvrir le hublot.

Pour vidanger l'eau :

• tournez le sélecteur de programme sur «O»

• selectionnez le programme Vidange ou Essorage

Réduisez la vitesse d'essorage si nécessaire en appuyant sur la touche correspondante

• appuyez sur la touche 8

• à la fin du programme, «0.00» clignote dans la fenêtre d'affichage. Le symbole 7.10 a fait et le hublot peut être ouvert.

A la fin du cycle, tournez la manette du sélecteur de programmes sur la position «O» pour éteindre la machine. Sortez le linge et vérifie que le tambour est vide.

Débranche la prise de courant et fermez le robinet d'alimentation en eau. Laissez le hublot ouvert pour éviter la formation de moisissures et de mauvaises odeurs.

Coment faire un lavage?

Le tri du linge

Nous vous conseillons de trier le linge:

• d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques;
• de l'autre, le linge délicat qu'il convient detraits avec précaution;
• pour les charges mixtes, lessives composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.

Suivez les symboles pour l'entretien des textiles se trouvant sur l'étiquette dont chaque article est muni et les instructions de lavage du fabricant.

Temperatures

90° ou 95°	pour le lin, coton blanc normalement sales (par exemple torchons, serviettes, nappes, draps...)
50°/60°	pour les articles couleur bon teint normalement sales (par exemple les chemises, les chemises de nuit, les pyjamas ..., en lin, coton ou fibres synthétiques et pour le coton blanc légèrement sale (par exemple les sous-vêtemens).
30°-40° (froid)	pour les articles délicats (par exemple voilages), les mélanges complenant des fibres synthétiques et les lainages portant l'étiquette “pure laine”, lavables en machine, irrétrécissable”.

Avant de charge le linge

Lavez les articles "blanc" et de couleurs séparément. Les articles blancs peuvent perdre leur "blancheur" en cours de lavage.

Lorsquils sont lavés pour la première fois, les articles de couleur peuvent perdre de leur couleur et déteindre sur d'autres pieces de linge.

Ils doivent donc être lavés séparément la première fois.

Videz des poches interieures et des poches des pantalons les petits objets métalliques qu'elles poursaient contérer (clous, épingles, trombones).

Boutonnez les taires d'oreiller, fermez les fermétures à glissière et à pression, les crochets. Nouez les ceintures et les rubans.

Traitez les tâches tenaces avant le lavage.

Frottez les endroits particulièrement sales à l'aide d'un détergent ou d'une pate spécifique.

Apportez unsoon tout particulier aux
rideaux.Enlevez les crochets ou
placez-les dans une housse ou un filet.
Retirez les boutons mal cousus,les
epinges et les agraphes.

Charges maximales

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine.
Cette capacité varie selon la nature des textiles (voir "Programmes de lavage").
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

Régles générales:

Coton, lin tambour plein mais sans surcharger ;

Synthétiques : tambour à moitié de son volume ;

Articles délicats et lainages :

tambour au tiers de son volume.

Utilisez si possible l'appareil à pleine capacité只不过 qu'avac des charges partielles afin de réaliser des économies d'eau et d'énergie.

Pour le linge très sale ou de tissus déponges, réduisez la charge.

Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.

Poids du linge

Nous vous donnons les poids moyens suivants à titre indicatif :

laissez tremper toute la nuit dans de l'eau mélangée à un produit spécial. Savonnez, frottez et rincez.

Peinture à l'huile : tamponnez à l'aide d'un solvant après avoir etalé le vêtement sur un chiffon propre ; repêtez plusieurs fois l'opération.

Taches de gras séchéées : étalez le vêtement sur un chiffon propre et tamponné avec de l'essence térébentine.

Rouille : utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant. Pour les vieilles taches, assurez-vous que la nature du textile supporte le produit.

Taches de moisi :Traits z avec un agent de blanchiment (blancs et couleur bon teint seulment).

1 200 gpeignoir de bain Herbe. savonnez tegerement,traitez

100 gservite un agent de blanchiment (blancs et

700 ghoussieepententseulement).

500 gdran Crayon à bille et colle : tamponnez à

200 grale, 1acetone () après avoir etalé le vetement

250 gnappe sur un chiffon propre.

200 gtrap de bain

100 torchon Rouge à levres : tamponnez à

100 g hertone cmee ci-dessus, et traitez les 200 gchemise de nuiu tracocvse de l'olcel dopatré.

100 gous svelements feminins.

600 g

oo0 generise de travaillionne 10000000 articles blancs avec un agent de

200 gchemiehonne m

500 gpyjanna homme

100 gchenlster

et un produit nettoyant. Rincez et traitez avec de l'acide acétique ou citrique, puis rincez. Traitez les marques résiduelles avec un agent de blanchiment.

Encre: en fonction du type d'encre, imbibez le tissu d'acétone (*) puis d'acide acétique; traitez les marques résiduelles sur les tissus blancs avec un agent de blanchiment, et rincez.

Traitement des taches

Les taches résistantes ne s'éliminent pastous y aue de I'eau et de la lessive. Il est donc conseillé de les traiter avant le lavage.

Sang:traitez les taches fraiches avec de I'eau froide. Pour les taches sèches,

Cambouis-goudron: étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

(*) ne pas utiliser d'acétone sur de la soie artificielle.

Choix de la lessive

Les fabricants de lessive indiquent la quantité de lessive à utiliser selon la charge de linge sur les emballages.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Nous vous déconseillons d'utiliser en même temps plusieurs types de dessive, vous risqueriez d'endommager le linge.

Dosage des produits lessiviels et additifs

Le type et la quantité de lessive à utiliser est en fonction de la charge de linge à laver, du type de tissu, du niveau de salissure et de la durée de l'eau.

Suivez les instructions du fabricant concernant les quantités à utiliser.

Utilisez moins de lessive si :

• vous lavez peu de linge,
• le linge n'est pas très sale,
• vous constatéz qu'il y a trop de moussependant le lavage.

Si vous eau est douce, diminuez légèrement les doses. Si elle est calcaire, (l'utilisation d'unanticalcaire est conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durée de votre eau en contactant la compétie dedistribution d'eau de votre région ou tout autre service compétent.

Remarque: n'utilise que des produits lessiviels faiblement moussants, vendus dans le commerce, spécialement concus pour l'utilisation dans les machines à laver. Employez des produits spécifique pour le lavage de la laine.

Produits lessiviels et additifs

Nous vous déconseillons d'utiliser en même temps plusieurs types de dessive, vous risqueriez d'endommager le linge.

Les lessives en poudre s'utilisent sans restriction.

Les lessives liquides ne doivent pas etre utilisées lors de la selection d'un prélavage.

Pour tout cycle sans prélavage, elles peuvent être versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartment lavage, dans les deux cas, il est impératif de démarrer aussitôt le cycle de lavage.

Si vous sechez ensuite votre linge dans un seche linge, n'oubliez pas de retarder la boule doseuse.

Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

Les lessives en tablettes ou en doses se mettent impératifement dans le compartment "lavage" de la boîte à produits de votre lave-linge.

Par contre, l'assouplissant ou les additifs d'amidon doivent être versés dans le bac avant le départ du programme de lavage.

Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconisées par le fabricant du produit. Si vous utilisez du produit de lavage pourTRAITER les taches, vous devez demarrer immédiatement le cycle de lavage.

Assouplissant

Versez un produit assouplissant sous forme liquide dans le compartment de la boîte à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne dépassez pas les doses maximales.

Degrés de durété de l'eau
Ni-veau	Caractéristique	Degrés
		Allemands °dH	François °T.H.
1 0-7 0-15douce
2 8-14 16-25moyenne
3 15-21 26-37dure
4 > 21 > 37très dure

i Symboles internationaux pour I'entretien des textiles

LAVAGE
95	traitement normal à 95, 60 ou 40°C	articles en coton sans apprêt in-froissable
60
40
95	agitation réduite. essorage réduit.	certains articles 100% coton avec apprêt infroissable
60	lavage à tempé-rature progressi-vement décrois-sante.	articles avec apprêt infroissable ou contenant des fibres synthétiques
50
40
40	agitation force-ment réduite. rincege à froid, essorage réduit	articles en laine lavables à la machine à 40°C
30	agitation fortement réduite, rincege à froid, essorage ré-duit	articles en laine ou soie lavables à la machine à 30°C; également pour d'autres articles très déli-cats
30	lavage à la main	articles pouvant uniquement être lavés à la main à une température ne dépassant pas 40°C
	ne pas laver

BLANCHIMENT
blanchiment au chlore (javel) permis (unique- ment à froid et avec une solution diluée)	blanchiment au chlore (javel) proscrit
cl

REPASSAGE
température de repassage			ne pas repasser (2)
élevée (max 200°C)	moyenne (max 150°C)	basse (1) (max 110°C)
(1) Le traitement à la vapeur présente des risques (2) Le traitement à la vapeur est interdit

NETTOYAGE A SEC
tous les solvants usuels	tous solvants sauf le trichloréthylène	exclusivement solvants petroliers et R 113	ne pas nettoyer à sec
A	P	F (1)	⊗
	certaines restrictions au processus de nettoyage-nettoyage en libre service impossible (2) P F (2)(2)
(1) Nettoyage en libre service possible uniquement dans les machines employant le solvant R 113 (2) Les restrictions concernnent les sollicitations mécaniques et/ou la tempé-rature de séchage et/ou l'addition d'eau au solvant

Symbole facultatif pour le SECHAGE après lavage
séchage en tambour permissible		ne pas sécher en tambour
pas de restrictions en ce qui concerne la température	séchage à température modérée

Programmes de lavage

Programme/Température	Type de linge Options		Description du programme
Coton90° - 12*	Blanc et coton couleur	Réduction d'ess./ / / /Prélavage, Rincegape Plus, Time Manager	Lavage, Rinceages Essorage long Charge max. 7 kgCharge réduite: 3.5 kg
Coton AA90° - 40°	Economie Blanc et coton couleur, articles légèrement ou normalement sales	Réduction d'ess./ / / /Prélavage, Rinceage Plus	Lavage, Rinceages Essorage long Charge max. 7 kg
Synthétiques60° - 50° - 40° - 30° - 12*	Synthétiques ou tissus mélangés	Réduction d'ess./ / / /Prélavage, Rinceage Plus, Time Manager	Lavage, Rinceages Essorage bref Charge max. 3.5 kgCharge réduite: 2 kg
Délicats40°-30° - 12*	Tissus délicats, par exemple des ridesaux.	Réduction d'ess./ / / /Prélavage, Rinceage Plus, Time Manager	Lavage, Rinceages Essorage bref Charge max. 3.5 kgCharge réduite: 2 kg
Repassage facile60° - 50° - 40° - 30° - 12*	Synthétiques ou tissus mélangés à repasser	Réduction d'ess./ / /Prélavage Rinceage Plus	Lavage Rinceages (1 extra) Essorage bref Charge max. 1 kg
Jeans60° - 50°- 40° - 30° - 12*	Programme spécial pour les articles, les pantalons, chemises et vestes en jean	Réduction d'ess./ / / /Prélavage	Lavage 5 rinceages Essorage long Charge max. 3.5 kg
Lingerie40° - 30° - 12*	Programme spécial pour les articles lavables à la main extrémenent délicats	Réduction d'ess./ / / /	Lavage 3 rinceages Essorage bref Charge max. 1 Kg

Si vous avez selectionné l'option «Très Rapide» en appuyant sur les touche 9 nous vous conseillons de réduire la charge maximale du linge comme indiqué cidesssus.

Programmes de lavage

Programme/Température	Type de linge Options	Description du programme
Soie30° - 5°	Les articles en soie doivent être lavés et essorés en douceur.	Réduction d'ess./ / / /
Lavage à la main40° - 30° - 5°	Programme spécial pour les tissus portant l'étiquette "lavable à la main".	Réduction d'essorage / / / /
Laine40° - 30° - 5°	Programme spécial pour les vêtements en laine portant l'étiquette "Pure laine, irréméc issable, lavable en machine".	Réduction d'essorage / / / /
Sport40° - 30° - 5°	Programme spécial pour les vêtements de sport extérieur très sales.	Réduction d'ess./ / / Rincage Plus
Rinçages	Cycle de rincege séparé pour les articles en coton lavés à la main.	Réduction d'ess./ / / Rincage Plus
Vidange	Pour évacuer l'eau du dernier rincege des programmes se terminant eau dans la cuve
Essorage	Essorage séparé pour le coton.	Réduction d'essorage
O	Pour annuler un programme en cours etmettre hors tension la machine.

Informations sur les programmes

Coton AA	Ce programme est réservé au lavage des articles en coton légèrement ou normalement sales. La température sera réduite et la durée de lavage sera prolongée. Ceci permet d'obtenir un lavage efficace tout en économisant de l'énergie.
Repassage facile	En désissant ce programme, le lavage et l'essorage sont effectuels en douceur pour éviter le froissement du linge. Il vous sera ainsi plus facile de le repasser. La machine effectuera un rinçage supplémentaire.
Laine et Lavage à la main	Programmes de lavage pour la laine livable en machine ainsi que pour les lainages lavables à la main et les tissus délicats portant le symbole « lavage à la main »
Lingerie	Ce programme convient pour les articles très délicats, comme lingerie, les soutiens-gorges en dentelle etc. La température maximum de lavage est 40°C. La vitesse d'essorage maximum est automatiquement réduite.
Soie	Un programme de lavage délicat pour les articles en soie et synthétiques mélangés. La température maximum de lavage est de 30°C. La vitesse d'essorage maximum est automatiquement réduite.
Jeans	Avec ce programme, il est possible de laver des articles de détente en jean tels que pantalons, chemises ou vestes, mais aussi en jersey, réalisés avec des matières haute technologie. (L'option Rincege Plus s'active automatiquement).
Sport	Avec ce programme, il est possible de laver des articles de sport extérieur très sales. Le lavage sera précédé par un prélavage. (L'option Prélavage s'activera automatiquement). Nous vous conseillons de ne pas utiliser de la lessive dans le prélavage pour faciliter l'élimination de boue.

Entretien et nettoyage

Vous devez DÉBRANCHER l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement concu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Après chaque lavage

Laissez le hublot entrouvert après chaque utilisation. Ceci empêchera la formation de moisissures et de mauvaises odeurs à l'intérieur de l'appareil et pour aérer la cuve.

Entretien régulier

Les lavages à basse température peuvent provoquer l'accumulation de résidus à l'intérieur du tambour.

Nous vous conseillons d'effectuer un lavage d'entretien régulier.

Pour lancer un lavage d'entretien :

• Le tambour doit être vide.
• Sélectionnez le programme de lavage pour coton le plus chaud.
  Utilisez une mesure de lessive normale, un type de poudre ayant des propriétés biologiques.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez

jamais de produits abrasifs ou caustiques.

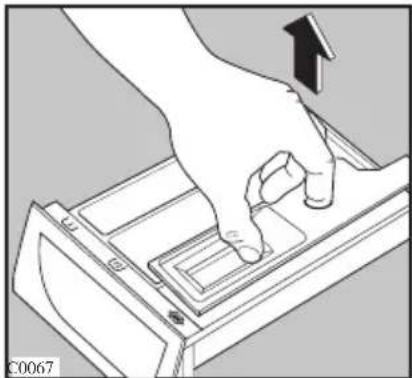

La boîte à produits

La boîte doit être nettoyée régulièrement.

Sortez-la de son logement en appuyant sur le taquet de sécurité, et tirez-la pour la faireoirir. Lavez-la sous I'eau courante.

Pour facilititer le nettoyage, la partie supérieure du compartment resté à l'additif doit être enlevée.

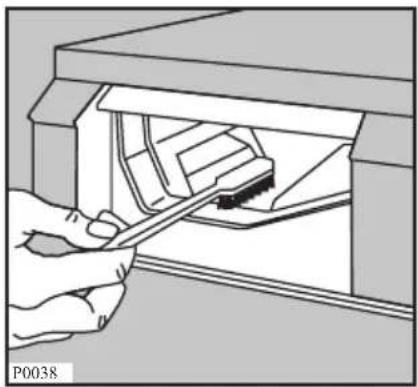

Logement de la boîte à produits

Sortez la boîte de son logement. Utilisez une petite Brosse pour enlever les résidus de lessive qui se sont incrustés dans le logement interne de la boîte. Rincez correctement la boîte à produits avant de la remettre en place.

La pompe

La pompe doit etre controlee regulierement et surtout si

• le lave-linge ne vidange pas ou n'essore pas
• le lave-linge fait un bruit inhabituel pendant la vidange du à un blocage de la pompe par des objets tels que épingles de sureté, des pieces de monnaie etc.

Procedez comme suit :

• Débranche l'appareil.
  Si nécessaire, attendez que l'eau refroidisse.

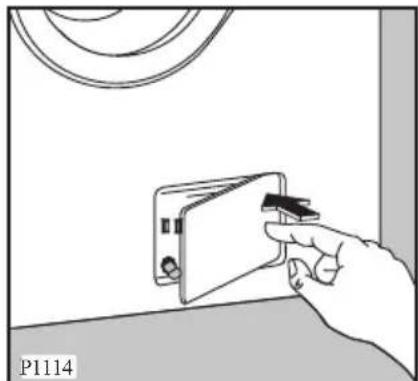

  Ouvrez le volet de la pompe.

• Placez un écipient sur le sol pour recueillir l'eau qui pourrait eventuèlement en sortir.

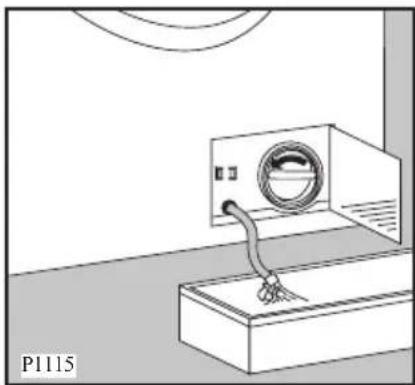

• Sortez le petit tuyau d'évacuation de son siège, placez-le dans le recipient et enlevez le bouchon.

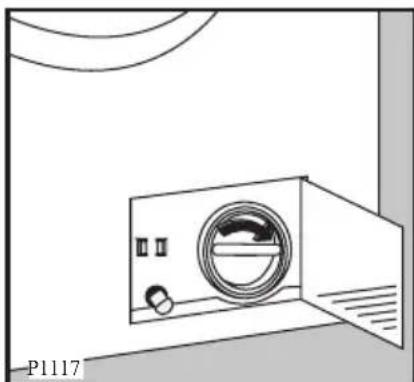

• Quand l'eau ne sort plus, devissez le couvercle de la pompe et retirez-le. Conservez toujours à portée de main un chiffon pour essuyer l'eau qui s'écoule de la pompe lors du retrait du couvercle.

• Enlevez les évventuels objets bloquant la pompe en la tournant comme indiqué.

• Bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place.

• Revissez le couvercle de la pompe.
  Fermez je volet.

Attention!

Lorsque l'appareil fonctionne, et selon le programme selectionné, la pompe peut contenir de l'eau chaude. Ne retirez jamais le couvercle de la pompependant un cycle de lavage ; attendez toujours que le cycle soit terminé et que l'appareil soit vide. Lors de la remise en place du couvercle, refixez-le avec soin pour éviter une fuite et empêcher les enfants de le retarder.

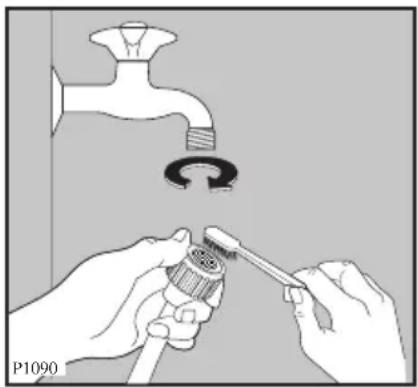

Le filtré du tuyau d'alimentation

Si I'eau est très dure ou contient des traces de dépôts de calcaire, ou si vous remarquez que l'appareil prend plus de temps à se replir, le filtré est peut-être obstrué.

Il est donc recommandé de le nettoyer de temps en temps.

Fermez le robinet d'arrivée d'eau.
Dévissez l'embout du tuyau d'arrivée.
Nettoyez le filtré avec une petite brossedure. Revissez bien l'embout du tuyau.

Précautions contre le gel

Si vous appeareil est exposé à des températures inférieures à 0^ , prenez les précautions suivantes :

• Débranche l'appareil.
  Fermez le robinet d'arrivée d'eau.

• Dévissez leu tuyau d'arrivée d'eau du robinet.

• Placez l'extrémité du petit tuyau d'évacuation d'urgence et du tuyau d'arrivée d'eau dans une cuvette placée au sol, et laissez l'eau s'écouler.
• Revissez le tuyau d'arrivée d'eau au robinet et remettez le tuyau d'évacuation à sa place, après l'avoir bouché. De cette façon, l'eau restée dans les tuyaux sera evacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.
• Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^

Vidange de secours

Si I'appareil ne vidange pas,procededez de la façon suivante pour evacuer I'eau:

• débranchez l'appareil ;
• fermez le robinet d'arrivée d'eau ;
• si nécessaire, attendez que l'eau refroidisse.
• ouvre le volet de la pompe;
• posez un récipient sur le sol, dégagez le petit tuyau d'évacuation, placez-le dans le récipient. Enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, rebouchez le tuyau. Videz le récipient. Répétez l'opération jusqu'à ce que l'eau cessée de sortir;
• nettoyez la pompe si nécessaire, comme découvert plus haut ;
• remettez petit tuyau d'évacuation à sa place après l'avoir bouché ;
• vissez le couvercle de la pompe et fermez le volet.

En cas d'anomalie de fonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même

En cours de fonctionnement, il est possible que levoyant de la touche 8 clignote en rouge ; l'un des codes d'alarme suivants s'affiche et un signal sonore retentit toutes les 20 secondes pour indiquer une anomalie.

• E10: problème d'alimentation en eau
• E20: problème de vidange d'eau
• E40: hublot ouvert.

Une fois le problème résolu, appuyez sur la touche 8 pour redémarrer le programme. Si après toutes les vérifications, le problème persiste, contactez le service après-vente de votre magasin vendeur.

Anomalie de fonctionnement	Cause possible Solution
Le lave-linge ne démarre pas :	• Le hublot n'est pas fermé. E40. • L'appareil n'est pas correctement branché. • La machine n'est pas correctement branchée. • Le fusible de l'installation électrique est endomagé. • Le sélecteur n'a pas été correctement positionné et la touche 8 n'est pas enclenchée. • Le départ différé a été scLECTIONné. • La function Sécurité Enfant a été sclectionnée.	• Fermez correctement le hublot. • Branchez l'appareil. • Vérifiez votre installation électrique domestique. • Remplacez le fusible. • Tournez le sélecteur et appuyez de nouveau sur la touche 8. • Si le linge doit être lavé immEDIATMENT, annulez le départ différé. • Désactivez la Sécurité Enfant.
La machine ne se remplit pas :	• Le robinet d'acciviée d'eau est fermé. E10 • Le tuyau d'acciviée d'eau est coincé ou plié. E10 • Le filtre du tuyau d'acciviée d'eau est obstrué. E10 • Le hublot n'est pas correctement fermé. E40	• Ouvrez le robinet d'acciviée d'eau. • Vérifiez le raccord du tuyau d'acciviée d'eau. • Nettoyez le filtre du tuyau d'acciviée d'eau. • Fermez correctement le hublot.
Le lave-linge se remplit mais vidange immédiatement :	• La crosse de vidange est positionnée trop bas.	• Réportez-vous au paragraphe de la partie“Vidange”.
Le lave-linge ne vidange pas et/ou n'essore pas :	• Le tuyau de vidange est coincé ou pié. £20 • La pompe de vidange est obstruée. £20 • L'options , □ ou a été sélectionnée. • La charge de linge n'est pas correctement réparti dans le tambour.	• Vérifiez le raccordement du tuyau de vidange. • Nettoyez la pompe de vidange. • Sélectionnez le programme Vidange ou Essorage. • Répartissez le linge.
De l'eau est trouvée aujour du lave linge:	• Vous avez utilisé trop de lessive ou une lessive qui n'est pas adaptée au lavage en machine (formation excessive de mousse). • Vérifiez si les joints des tuyaux sont étanches. Il n'est pas toujours facile de voir si de l'eau coule le long d'un tuyau ; vérifiez s'il est mouillé. • Le tuyau de vidange est endommagé. • Le bouchon du petit tuyau d'évacuation n'a pas été remis en place après le nettoyage de la pompe.	• Utilisez moins de lessive ou désisissez une lessive plus adaptée. • Vérifiez le raccordement du tuyau d'arrivée d'eau. • Remplacez-le, si nécessaire. • Bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place.
Les résultats de lavage ne sont pas satisfaisants :	• Vous avez utilisé trop peu de lessive ou une lessive qui ne convient pas au lavage en machine. • Les taches tenaces n'ont pas été traitées avant le lavage. • Vous n'avez pas sélectionné un programme de lavage ou une température adaptéz. • Il y a trop de linge.	• Augmentez la quantité de lessive ou utilisez une autre lessive plus adaptée. • Utilisez des produits du commerce pour.traitier les taches tenaces. • Vérifiez si vous avez sélectionné la bonne température et le bon programme. • Placez moins de linge dans le tambour.
Le hublot ne s'ouvre pas :	• Le programme n'est pas terminé. • Le dispositif de verrouillage du hublot n'est pas désactivé. • Il y a de l'eau dans le tambour.	• Attendez la fin du cycle de lavage. • Attendez que le symbole du hublot sauf l'afficheur ait disparu. • Sélectionnez le programme Vidange ou Essorage pour vidanger l'eau.
Le lave-linge vibre ou est bruyante :	• Vous n'avez pas enlevé les dispositifs de protection pour le transport et l'emballage. •若您 n'avez pas régèle les pieds. • Le linge n'est pas correctement réparti dans le tambour. • Il y a peu de linge dans le tambour.	• Vérifiez la bonne installation de l'appareil. • Vérifiez si 'appareil est de niveau. • Répartissez le linge. • Chargez correctement de linge.
L'essorage démarre tardivement ou le lave-linge n'essore pas :	• Le dispositif de sécurité anti-balourd électronique s'est activé parcque que le linge n'est pas bien réparti dans le tambour. Pour moins répartir le linge, le tambour effectue des rotations dans les deux sens. Ceci peut se produit à plusieurs reprises jusqu'à ce que le balourd disparaissse. Ensuite, la machine reprend l'opération d'essorage habituelle. Cependant, si au bout de 10 minutes, la charge n'est toujours pas correctement répartie, l'essorage final n'a pas lieu. Dans ce cas, répartissez la charge manuellement, puis sélectionné un programme d'essorage.	• Répartissez le linge.
Le lave-linge fait un bruit inhabituel	• La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, émet un bruit particulier. Ce nouveau moteur permet un démarage en douceur lors de l'essorage et une répartition plus uniforme du linge dans le tambour d'où une plus grande stabilité de l'appareil.
On ne voit pas d'eau dans le tambour	• les machines fabriquées selon des technologies modernes fonctionnent de façon beaucoup plus économique, en utilisant moins d'eau que les ancériennes, sans que cela n'affecte les performances.

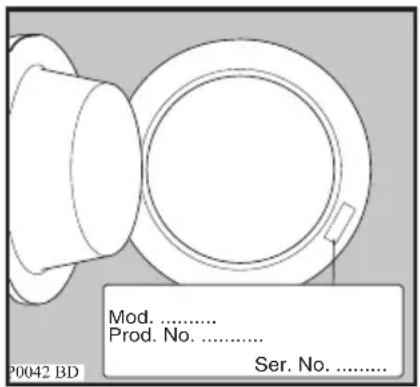

S'il n'est pas possible de.Remédier à l'anomalie ou de la localiser,contactez votre service après vente. En appelant un service après vente, indiquez-lui le modele,le numero de série et de produit et la date d'achat de I'appareil.

Caracteristiques techniques

Dimensions Largeur 60 cm
	Hauteur	85 cm
	Profondeur (y compris le hublot)	63 cm
Branchement électrique	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord interieur du hublot de l'appareil
Tension - Puisance totale
- Fusible
Pression de l'eau d'alimentation	Minimum 0,05 MPa
	Maximum	0,8 MPa
Charge maximum	Coton	7 kg
Vitesse d'essorage 1400 tours/mauxineteum

C E

Données de consommation
Programme Consommation d'eau (en litres)	énergétique (en kWh)	Durée du programme (en minutes)
Coton Normal 90° 2.265
COTON AA 60° (*) 1.1952
Synthétiques 60°		0.947
Délicats 40° 0.5558
Lavage à la main 40° 0.3552
Laine 40° 0.3552

Les données de consommation qui figurent dans le tableau, sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau ainsi que de la température ambiente. Elles se réferent à la température la plus élevé pour chaque programme.

(*) Le programme Coton AA avec une charge de 7 kg à 60^ est le programme de reférence pour les données qui figurent sur l'étiquette d'énergie, d'après les normes CEE 92/75.

Installation

Débridage

Avant la première utilisation de l'appareil, il est impératif d'enlever les dispositifs de sécurité et l'emballage mis en place pour le transport.

Conservez ces dispositifs; ils devront être remontés en cas de futuror transport de l'appareil.

1. ÀpRES avoir enlevé les protections de transport, appuyez avec soin l'appareil sur la partie arriere pour retarder le bloc en polystyrene qui constitue le socle de l'emballage.

1. Redressez l'appareil et retirez la fixation du cable d'alimentation electriques et du tuyau de vidange de leur support place à l'arrière de l'appareil.

1. Avec une clé, dévissez et otez la vis centrale arrête A en haut.

1. Dévissez et déposez les deux grandes vis arrrière B et les six petites vis C en bas.

1. Sortez le rail de transport D, remettez les six petites vis C à leur place et enlevez avec soin le goujon en plastique correspondant E (voir figure ci-dessous).

1. Ouvrez le hublot, sortez le tuyau d'arrivée d'eau du tambour et enlevez le bloc en polystyrene attaché sur le joint du hublot.

1. Bouchez l'ouverture centrale supérieure et les deux ouvertures en bas à l'aide des caches en plastique correspondants, placés à l'intérieur de l'enveloppe contenant la notice d'utilisation.

1. Branchez le tuyau d'alimentation de la façon décrite au paragraphe "Raccordement d'eau".

Transporter un apparéil non bride peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par chic.

Emplacement et mise à niveau

Placez l'appareil sur un sol plat et dur. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine. Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximé des tuyaux de la machine et du cable d'alimentation. La machine ne doit pas être installée dans un local sujet au gel.

Placez l'appareil à l'endroitChoisi et procededez soigneusement à la mise a niveau, en agissant sur les verins prevus à cet effet. Si nécessaire, contrôle la mise a niveau à I'aide d'un niveau a bulledair. Utilisez une clé pour ajuster si nécessaire.

Une mise à niveau correcte évite les vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement. Assurez-vous en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

Raccordement d'eau

Le tuyau d'arrivée d'eau livre avec l'appareil se trouve dans le tambour. N'utilise jamais pour le raccordement un tuyau deja utilisé precedemment.

1. Ouvrez le hublot et sortez le tuyau.
2. Branchez le tuyau d'alimentation à l'appareil.

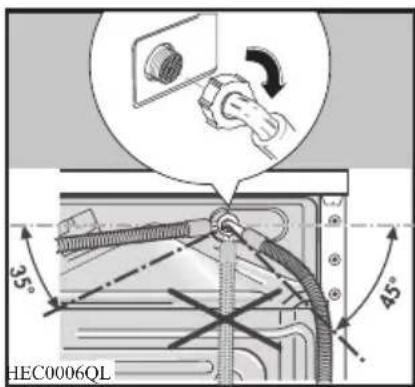

Ne raccordez jamais le tuyau d'arrivée verticalement. Orientez le tuyau en angle vers la direction (droite ou gauche) la plus proche au robinet de l'eau.

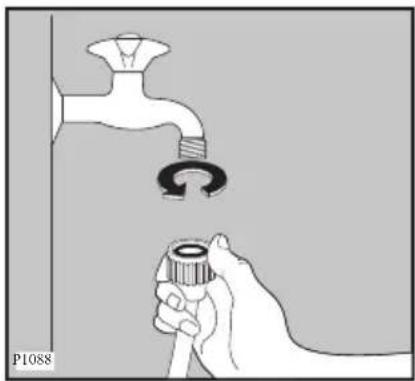

1. Pour ajuster l'orientation du raccord du tuyau d'alimentation, devissez la bague de serrage place à l'arrière de l'appareil. ÀpRES avoir positionné le tuyau d'alimentation, veillez à visser correctement la bague de serrage pour éviter toute fuite.
2. Vissez le raccord du tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20x27).

Utilisez toujours le tuyau livre avec l'appareil.

Vissez correctement pour éviter toute fuite.

Le tuyau d'arrivée ne doit pas etre rallongé. S'il est trop court et que vous ne souhaitez pas deplacer le robinet, vous devrez acheter un nouveau tuyau plus long specialement prevu a cet effet.

Vidange de l'eau

L'extrémité du tuyau de vidange peut être positionnée de deux manières différentes :

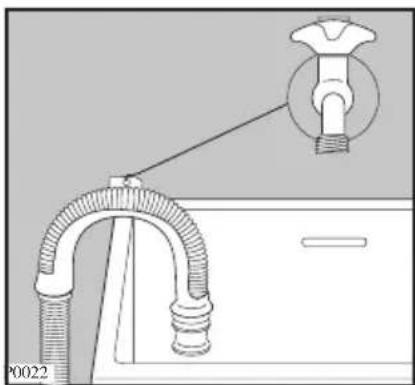

Sur le bord d'un lavabo à l'aide d'une guide en plastique livrée avec l'appareil.

Dans ce cas, assurez-vous que l'extrémité du tuyau ne peut pas être décrochée lorsque le lave-linge est en cours de vidange.

A cet effet, vous pouvez fixer le tuyau au robinet à l'aide d'une ficelle ou le fixer au mur.

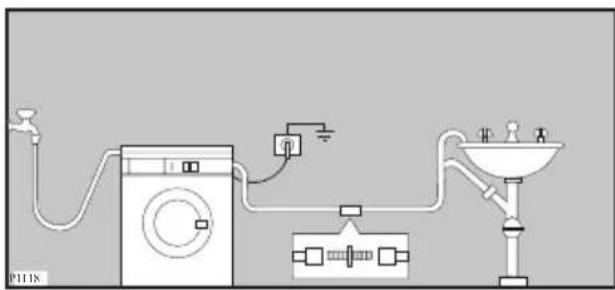

Dans un conduit de vidange (ou dans une déivation de la vidange d'un lavabo).

Dans un conduit à une hauteur dont la distance au sol doit être comprise entre 60 cm et 90 cm. Il est indispensable de prévoir une entree d'air à l'extrémité du tuyau de vidange pour éviter tout siphonage eventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée precedemment.

Le tuyau de vidange ne doit pas etre plie.

Le tuyau de vidange peut être allongé jusqu'à 4 mètres maximum. Un tuyau de vidange supplémentaire et un raccord sont disponibles auprès de votre service après-vente le plus proche.

L'inobservation de ces règles pourrait entrainer un fonctionnement anomal de votre apparéil.

Branchementélectrique

Cette machine ne peut etre branchee qu'en 230 V monophasé 50Hz

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres apparils électriques branchés.

Calibre des fusibles (1 par phase) : 10 ampères.

L'appareil ne doit pas etre raccordé à I'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Utilisez un socle de prise de courant
comportant une borne de mise a la
terre, qui doit etre obligatoirement
raccordee conformement a la norme
N.F.C.15100.

La ligne d'alimentation electrique partant du compteur ne devra pas etre inférieure a 4mm^2 par conducteur.

Branchez la machine à une prise reliée à la terre.

Le fabricant décline toute responsabilité en cas de dommage ou blessure, suite au non-respect des consignes de sécurité mentionnées ci-dessus.

Le remplacement du cable d'alimentation de l'appareil doit etre effectue par le service après vente de votre magasin vendeur.

L'appareil une fois installé, assurez-vous que le cable d'alimentation est facilement accessible.

38 environment

Environment

Elimination de l'appareil

Tous les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène
PS<=polystyrene
PP<=polypropylène

Vous pouvez les déposer dans des conteneurs de collecte adaptés pour qu'ils puissant être recyclés.

Elimination de l'ancien apparéil

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procedant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Conseils ecologiques

Pour réaliser des économies d'eau et d'énergie et ainsi contribuer à la protection de l'environnement, nous vous recommendons de respecter les consels suivants :

• Le linge normalement sale ne nécessite pas de prélavage : vous réaliserez des économies de lessive, d'eau et de temps (I'environnement s'en trouvera également protégé!).
• Le lave-linge fonctionne de manière plus économique s'il est rempli à pleine capacité en veillant toutes à ne pas surcharger le tambour.
• Les taches et les petites salissures peuvent être éliminées au moyen d'un pré-traitement ajustat ; le linge peut être alors lavé à une température plus BASSE.
• Dosez la lessive en fonction de la durée de l'eau, du niveau de salissure des articles ainsi que de la charge de linge.

www.electrolux.com

www.electroluxarthurmartin.fr
