AWF 1425 - Machine à laver ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de machine	Machine à laver frontale
Capacité de lavage	5 kg
Vitesse d'essorage	1200 tours/minute
Consommation d'énergie	A+
Programmes de lavage	Programmes variés incluant coton, synthétique, délicat, rapide
Dimensions (HxLxP)	85 x 60 x 55 cm
Panneau de contrôle	Écran LCD avec boutons de sélection
Entretien	Filtres à nettoyer régulièrement, tambour à nettoyer
Sécurité	Protection contre les débordements, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - AWF 1425 ARTHUR MARTIN ELECTROLUX

Que faire si ma machine à laver Arthur Martin-Electrolux AWF 1425 ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage est enfoncé.

Pourquoi ma machine à laver fait-elle du bruit pendant le cycle d'essorage ?

Un bruit excessif peut être dû à un déséquilibre de la charge. Assurez-vous que le linge est bien réparti dans le tambour. Si le bruit persiste, vérifiez les pieds de la machine pour s'assurer qu'elle est de niveau.

Ma machine à laver ne vidange pas l'eau, que faire ?

Vérifiez le filtre de vidange pour voir s'il est obstrué. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment enlever une odeur désagréable de ma machine à laver ?

Effectuez un cycle de lavage à vide à haute température avec un peu de vinaigre blanc. Nettoyez également le joint de porte et le tiroir à lessive pour éviter l'accumulation de résidus.

Est-ce que je peux laver des vêtements en laine dans ma machine à laver Arthur Martin-Electrolux AWF 1425 ?

Oui, vous pouvez laver des vêtements en laine, mais utilisez le programme délicat ou laine pour éviter d'endommager les fibres.

Que faire si le programme de lavage se bloque ?

Essayez de mettre la machine sur 'pause' puis sur 'arrêt'. Débranchez la machine pendant quelques minutes, puis rebranchez-la et redémarrez le cycle.

Comment régler la température de l'eau pour le lavage ?

Utilisez le bouton de réglage de température sur le panneau de commande pour choisir la température souhaitée avant de démarrer le cycle.

Quel type de détergent puis-je utiliser avec ma machine à laver ?

Utilisez un détergent adapté aux machines à laver à chargement frontal. Évitez les détergents en poudre qui peuvent laisser des résidus.

Que faire si le panneau de commande ne répond pas ?

Débranchez la machine pendant quelques minutes puis rebranchez-la. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre de ma machine à laver ?

Localisez le filtre à l'avant de la machine, dévissez-le et nettoyez-le sous l'eau courante. Remettez-le en place une fois sec.

MODE D'EMPLOI AWF 1425 ARTHUR MARTIN ELECTROLUX

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matérieliaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
Votre appareil a ete concu pour etre utilise par des adultes. Il est destine a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.Vous eviterez alsis des risques matriel et corporel.
Débranchez vous appeareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equipped d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximate ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintainant lore attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

• Avertissements importants 4-5
  Description de I'appareil 6
  Utilisation de votre lave-linge. 7-11
  Comment faire un lavage? 12-14
  Tableau des programmes. 15
  Guide delavage. 16-18
• Symboles internationaux. 18
• Entretien et nettoyage 19-20
• En cas d'anomalie de fonctionnement. 21-22
  ServiceApres-Vente. 23

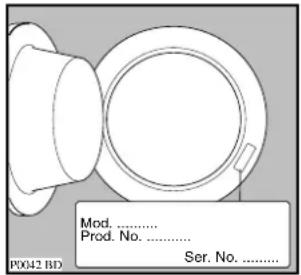

  Garantie 23

A l'attention de l'instantiateur

• Caracteristiques techniques 23
  Installation. 24

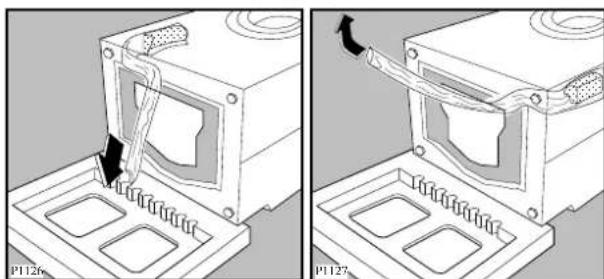

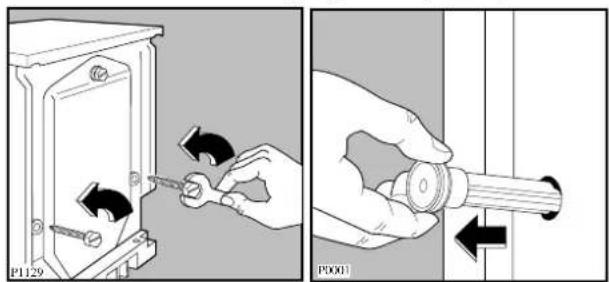

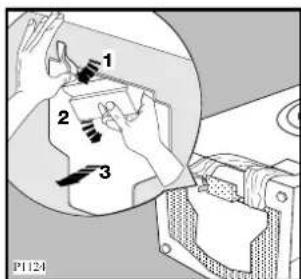

• Debridge 24
• Emplacement 24
  Mise à niveau 24
  Raccordement d'eau 24-25

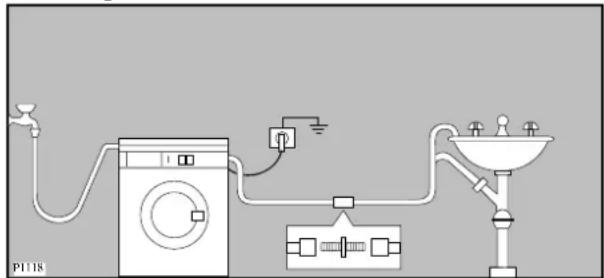

  Vidange d'eau. 25
• Branchement électrique 25

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

GRATUIT: Cet apparéil doit vous être livré avec un bon de réduction d'ARIEL liquide et un échantillon d'ARIEL

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devant être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliseur pourrait alors être informé du fonctionnement de celui et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les eventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranchetzousjoursla prise de courant et fermezle robinetd'arriveedeauapresutilisation deI'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
  Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.

• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.

• Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit evaporé avant de placer les articles dans le tambour.

• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'eviter que ces pieces se glissant entre le tambour et la cuve.
  Utilisez strictement la quantite de produit assouplissant indiquee par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indelébiles sur le linge.
• Débranche toujours le lave-linge avant de procéder à son nettoyage et à son entretien.
• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.
  Assurez-vous que les boutons et les fermétures à glissière sont fermés.
• Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien eté evacuated. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation.
• Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• Le hublot s'échauffe durant le fonctionnement de l'appareil. Eloignez les enfants lorsque vous effectuez un cycle de lavage.
• Si le lave-linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
• Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous replissiez le tambour.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplete des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique

AL'ATTENTION DE L'INSTALLATEUR. L'appareil doit etre débranché lors de l'opération de débridage.

Veuillez dire attentivement ces remarques avant dinstaller et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Les securités

• Hublot: le lave-linge ne peut fonctionner que si le hublot est fermé.
• Une sécurité electrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
• Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: lechauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'accuee d'eau.
• Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplementégoutte.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.

• Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avoc des charges partielles (en能看到 toute fois à ne pas surcharger le tambour).

• N'utilise la fonction de prélavage que pour du linge très sale.

• Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot ou de la porte (selon modèle).

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur.

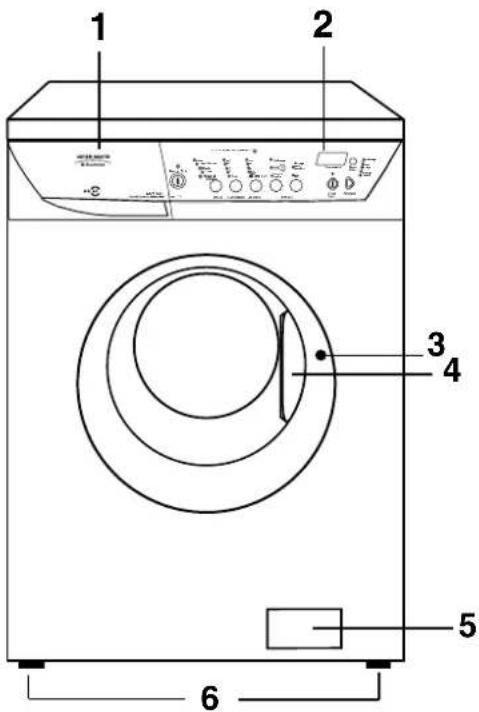

1 Le distributeur de produits
2 Le bandeau de commandes
3 Levoyant "hublot verrouille"
4 La poignée du hublot

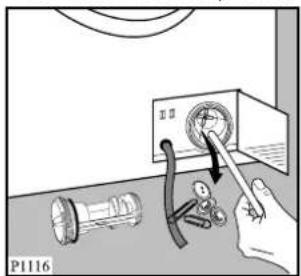

5 La pompe de vidange
6 Les vérins

Levoyant "hublot verrouille"

Le hublot est verrouillé durant tout le programme. Il ne peut être ouvert qu'à certaines conditions et après l'extinction duvoyant (voir page 13).

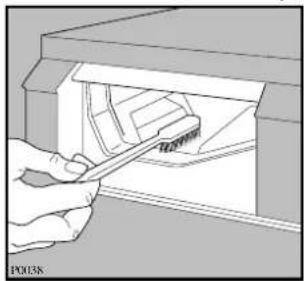

Le distributeur de produits

Symboles

Prélavage

Lavage

Assouplissant

Javellisation

Utilisation de votre lave-linge

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenché lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

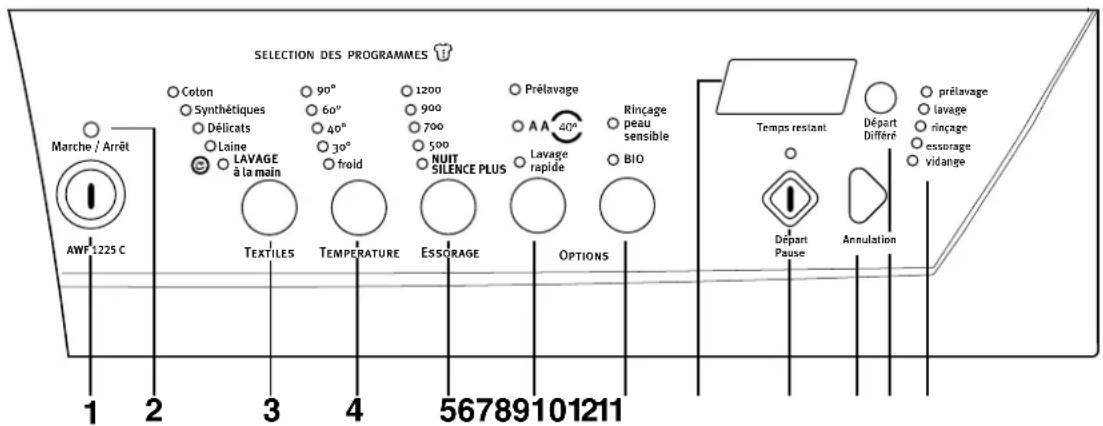

Le bandeau de commande

AWF 1225 C

1 Touche Marche/Arret

Appuyez sur cette touche pourmettrele lave-lingesous tension:trois tirets clignotants ou un zéroclignotant apparaisent sur I'ecran d'affichage (8).Reportez-vous aux explications plus détaillées de la page 8. Pourmettrele lave-linge hors tension,appuyezde nouveau sur cette touche.

2 Voyant de mise sous tension

Il est relié à la touche Marche/Arrêt: il s'allume quand vous appuyez sur la touche et s'éteint quand vous appuyez de nouveau.

SELECTION DES PROGRAMMES

3 Touche TEXTILES

Appuyez une ou plusieurs fois sur cette touche pourCHOISIR LE PROGRAMME EN FONCTION DU LINGE A LAYER.Levoyant correspondant au programme selectionné s'allume.Le lave-linge propose une température et selectionne automatiquement la valeur maximum d'essorage prevue pour le programme que vous avez choisi ainsi qu'un niveau de salissure NORMAL.Ces valeurs peuvent etre modifiées en agissant sur les touches correspondantes (4, 5, 6 et 7).L'écran affiche la durée du programme selectionné,calculée en fonction de la charge maximum prevue pour chaque type de tissu,et levoyant de la touche Départ/Pause commence a clignoter.

Si la charge de linge est réduite, lors du démarrage du cycle, l'écran d'affichage indiquera toujours la durée relative à la charge maximum. Au cours du programme il y aura un réajustement de la durée.

LAVAGE "à la main" ©

Si vous sélectionnez ce programme, vous obtiendrez un lavage particulièrement délicat, adapte au linge dont l'étiquette indique "laver à la main"

4 Touche TEMPERATURE

Appuyez une ou plusieurs fois sur cette touche pour augmenter ou diminuer la températe, si vous souhaitez désirir une valeur différente de celle qui est proposée par le lave-linge; le voyant correspondant s'allume. La températe maximum est de 90^ pour le coton, de 60^ pour les synthétiques, de 40^ pour le linge délicat, la laine et le lavage "LAVAGE à la main".

A la position "Froid" le lave-linge lavera à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être可以选择 pour le linge très délicat, tel que les voilages par exemple.

La température peut être modifiée durant la phase de lavage (voir touche Départ/Pause): dans ce cas, le lave-linge recommencera le cycle depuis le début.

5 Touche "ESSORAGE"

Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage si vous souhaitez désir une valeur différente de celle qui est proposée par le lave-linge; le voyant correspondant s'allume.

Les vitesses maximum pour les divers types de tissus sont les suivantes :

• coton: 1400 tr/min pour les modèles AWF 1425 et AWF 1425 C;

1200 tr/min pour les modèles AWF 1225 et AWF 1225 C;

• synthétiques, laine, lavage "à la main": 900 tr/min;
• lingedelicat:700 tr/min.

En choisissant la fonction NUIT SILENCE PLUS

I'eau du dernier rincage n'est pas evacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour des I'arrêt de I'appareil.

Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué), cette option peut êtrecision pour un lavage de nuit, pour profiter du tarif heures creuses.

Dans les programmes pour coton et synthétiques les rincages seront effectuels avec plus d'eau.

A la fin du cycle, le voyant correspondant à la fonction NUIT SILENCE PLUS reste allumé pour indiquer que l'eau doit être vidangée.

Pour compléter le cycle,CHOISSEZ l'une de ces possibilités:

- vidange et essorage

• appuyez sur Départ/Pause. Le lave-linge effectue la vidange puis l'essorage à la vitesse maximum prévue pour le programme que vous venez d'exécuter;
  -choisissez une vitesse d'essorage au moyen de la touche (5) et appuyez sur Depart/Pause.

• vidange seule : appuyez une seule fois sur la touche “Annulation” jusqu'à ce que levoyant “vidange” s'allume, puis appuyez sur

Départ/Pause.

Attention! Si, par erreur, vous avez appuyé plusieurs fois sur la touche "Annulation", l'écran affiche trois tirets clignotants. Pour vidanger, il faudra sélectionner un programme de lavage quelconque avec la touche TEXTILES puis appuyer trois fois sur "Annulation" pour se positionner sur "vidange" (seulvoyant allumé).

6/7 Touche OPTIONS

Elle permet deCHOISIR entre deux fonctions :

• Prélavage: si vous souhaitez effectuer un prélavage avant le lavage, choisissez cette fonction (qui ne peut pas être seLECTIONnée pour la laine et le lavage "à la main").
  Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques alors que pour le programme linge délicat, seule la vidange de l'eau est effectuee.
• A A 40^ : peut être sélectionnée pour le coton et les synthétiques peu ou normalement sales avec des températures de 40^ ou supérieures.
  En choisissant une température de 40^ le temps de maintien du bain de lavage à 40^ sera prolongé, ce qui permettra d'obtenir la classe A aussi bien en efficacité de lavage qu'en consommation d'énergie.
  Par contre, en selectionnant une température de 90^ et en choisisant AA 40^ la température sera réduite à 60^ , et en selectionnant 60^ la température sera réduite à 40^ . Dans les deux cas le temps de lavage sera prolongé.
• Lavage rapide: à utiliser pour le linge peu sale (cette option ne peut pas etre seLECTIONnee pour la laine et le lavage "a la main").Le temps de lavage sera reduit en fonction du tissu et des températures selectionnées.
  Note: les fonctions Préavage, AA 40^ et Lavage Rapide ne peuvent pas etre selectionnées ensemble.
• Rincage peu sensible: la machine a ete concue pour consommer peu d'eau. Pour les personnes particulierement sensibles, it peut etre toutefois nécessaire de rincer le linge avec une quantite d'eau supérieure (4 rincages au lieu de 3).
  Le rince suplementaire ne peut etre effectue que pour les programmes coton, synthetiques et delicats.
• BIO: cette fonction peut être selectionnée pour le coton et les synthétiques et avec des températures de 40^ ou supérieures. Pour permettre aux enzymes contenus dans la lessive d'exercer pleinement leur action sur les salissures, la température de l'eau est maintainue à 40^ pendant 10 minutes. Cette fonction est conseillée pour le linge avec des taches particulièrement difficiles à éliminer.

Note: les fonctions Rincage peu sensible et BIO peuvent pas etre selectionnées ensemble en appuyant sur la touche jusqu'à ce que les deux voyants s'allument.

8 Écran d'affichage (Temps restant)

L'écran affiche les informations suivantes :

• trois tirets clignotants, quand on annule un programme au moyen de la touche "Annulation"; ils reapparaissent également quand on appuie sur la touche Marche/Arrêt pourmettre le lave-linge sous tension, à condition que le cycle précédemment seLECTIONné ait été annulé.

• la durée du programme de lavage en heures et en minutes, qui apparait une fois que le programme a été sélectionné (voir tableau des programmes).

A partir du moment où le programme commence (une fois que I'on a appuyé sur la touche Départ/Pause), le temps diminue de minute en minute;

• l'arrêt du lave-linge cuve pleine d'eau, après les programmes avec la fonction NUIT SILENCE PLUS, visualisé par un zéro fixe;
• la fin du programme indiquée par un zéro clignotant (en même temps, levoyant du hublot s'eteint). Le zéro réapparait lorsque vous mettez à nouveau le lave-linge sous tension si le programme précédent n'a pas été annulé avec la touche "Annulation".

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenché lorsque vous mettez le lave-linge sous tension. Cela est d'au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

• le département différé, indiqué en heures, sélectionné au moyen de la touche correspondante.

Le départ différé est visualisé sur l'écran pendant 3 secondes, puis la durée du programme sélectionné réapparait.

Une fois que vous avez appuyé sur la touche Départ/Pause, le compte à rebours commence. Le départ différé diminue d'heure en heures;

• la sélection erronée d'une option, visualisée avec les lettres Err quand vous sélectionnez une fonction non compatible avec le programme choisi.

L'erreur de selection est également signalée par un signal sonore.

• un code d'alarme qui indique les anomalies de fonctionnement du lave-linge (voir le chapitre correspondant page 20).

9 Touche "Départ/Pause"

Cette touche a trois fonctions :

• départ : une fois que vous avez selectionné le programme et les options évientuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et reste allumé de manière fixe.

Si un départ différé a été seLECTIONné avec la touche 11, le compte à rebours commence et est visualisé sur l'écran;

• pause : si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.

Quand le cycle en cours est mis en mode pause, il est possible d'ouvrir le hublot a condition que:

• le lave-linge ne soit pas en phase de chauffage
• le niveau d'eau ne soit pas haut
• le tambour ne soit pas en mouvement.

En ce cas levoyant du hublot s'eteint.

Attention! Avant d'effectuer une modification quelconque du programme en cours, le lave-linge doit etre mis en PAUSE.

• vidange de l'eau et essorage après les programmes avec l'option NUIT SILENCE PLUS.

A la fin de chaque programme, il faut appuyer sur cette touche une ou plusieurs fois afin d'annuler les sélections mémorisées (l'écran affiche trois tirets clignotants); dans le cas contraire, quand vous mettez le lave-linge sous tension, l'écran affichera un zéro clignotant et le signal sonore de la fin du cycle précédent se déclenchera.

En appuyant sur cette touche, il est également possible d'exclure une ou plusieurs phases du programme, en particulier:

• si le cycle a déjà commencé (voyant de la touche Départ/Pause allumé), pour utiliser la fonction de cette touche, il faut:
  -mettre le lave-linge en pause (appuyez sur Départ/Pause:levoyantclignote)
• appuyer sur la touche "Annulation" une ou plusieurs fois jusqu'à annuler la phase ou les phases souhaiées (le voyant à côte de la description de la phase s'eteint).

Exemple :

Dans ce cas, seul l'essorage sera effectué avec le nombre de tours prévus pour le type de textile séLECTIONnéAAParavant.

Si vous avez selectionné l'option de Prélavage, vous pouvez l'annuler en appuyant sur la touche

"Annulation" et ainsiprogrammerle lave-linge pour le lavageseul.

Voussouspouceutiliseceetctouche pourselectionner desprogrammes speciaux tels que rincage, essorage,vidange:

• Rincage: appuyez une fois sur "Annulation", le voyant lavage s'eteint.
• Essorage: appuyez deux fois sur "Annulation", les voyants lavage et rince s'eteignent.
• Vidange: appuyez trois fois sur "Annulation", les voyants lavage, rincege et essorage s'eteignent et levoyant vidange s'allume.

11 Touche "Départ Différé"

Avec cette touche, il est possible de retarder le départ du programme jusqu'à un maximum de 24 heures. Le nombre d'heures au bout desquilles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ puis la durée du programme préalablement sélectionné réapparait.

Cette option doit être sélectionnée après avoir sélectionné le programme et avant d'appuyer sur la touche Départ/Pause.

Le décompte (en heures) est visualisé sur l'écran.
Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche Départ/Pause.

Pour modifier ou annuler le départ différé, si vous avez déjà appuyé sur la touche Départ/Pause:

• mettez le lave-linge en PAUSE en appuyant sur Départ/Pause;

• appuyez sur la touche "Départ Différé" jusqu'à ce que l'écran visualise le nouveau départ sélectionné ou

• appuyez une fois sur la touche "Départ Différé" pour l'annuler; l'écran affichera Oh;

• appuyez de nouveau sur la touche Départ/Pause.

Attention!

Durant toute la durée du départ différé, le hublot est bloqué (voyant du hublot allumé).

Si vous devez ouvrir le hublot, mettez d'abord le lave-linge en pause. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche Départ/Pause.

12 Voyants de déroulement du programme

Lors de la seLECTION du programme, les voyants correspondant aux différentes phases s'allument.

Quand le programme commence, seul le voyant correspondant à la phase en cours reste allumé.

Comment faire un lavage?

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommendons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage évientuel du tambour et de la cuve.

1. Versez une dose de lessive dans le distributeur "lavage".
2. Affichez un programme à 60^
3. Enclenchez la touche "départ/pause": le cycle de lavage commence.

1. Chargement du linge

Ouvrez le hublot.
Introduisez les pieces de linge une à une dans le tambour après les avoir dépliees. Alternez les grandes et les petites pieces. Fermez le hublot.

2. Dosage de la lessive

Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage".

Si vous avez choisi un programme avec l'option "prélavage", procédez de la même façon dans le compartment correspondant.

Si vous utilisez une lessive liquide: placez

la boule doseuse directement dans le tambour etCHOISISEZ un programme sans prélavage. Si vous sechez ensuite votre linge dans un sèche-linge, n'oubliez pas de retarder la boule doseuse avant d'y introduire le linge à sécher. Il est également possible demettre directement la lessive dans le compartment lavage du distributeur. Dans ce cas, ne faites pas de prélavage et mettez l'appareil en marche immédiatement.

3. Dosage de l'additif

Versez eventuelflement l'assouplissant dans le bac I'eau de Javel dans le bac. Ne depassez jamais le repere MAX. Refermez le tiroir.

4. Mise sous tension du lave-linge

Appuyez sur la touche Marche/Arrét; l'écran affiche trois tirets clignotants ou un zéro clignotant. Levoyant situé au-dessus de la touche s'allume.

5. Choix du programme

Appuyez une ou plusieurs fois sur la touche TEXTILES afin de désirir le programme souhaite; le voyant correspondant s'allume.

Les voyants des différentes phases qui composent le programme s'allument.

L'écran visualise la durée du programme.

6. Choix de la température

Appuyez une ou plusieurs fois sur la touche si vous souhaitez selectionner une temperature différente de cette qui est proposée par le lave-linge ou le lavage à froid; le voyant correspondant s'allume.

7. Choix de la vitesse d'essorage ou de la fonction NUIT SILENCE PLUS

Appuyez une ou plusieurs fois sur la touche jusqu'à ce que levoyant correspondant à la vitesse choisisé ou à la fonction NUIT SILENCE PLUS s'allume. Si vous choisissez la fonction NUIT SILENCE PLUS, le lave-linge s'arrête, à la fin du programme, avec l'eau dans la cuve.

Important: quand on appuie en même temps sur les touches TEMPERATURE et ESSORAGE, le signal sonore qui se déclenché à l'affichage et à la fin du programme est supprimé.

8. Sélectionnez éventuelles :

• l'option PRELAVAGE et/ou
• la fonction A A 40^ et/ou
  I'option LAVAGE RAPIDE et/ou
  I'option RINCAGE PEAU SENSIBLE
  I'option BIO

a l'aide des touches correspondantes en fonction du degré de salissure du linge et du type de textile. Le(s)voyant(s) correspondant(s)s'allume(nt).

9. Sélectionnez éventuelles l'option "Départ Différé"

Avant de faire demarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "Départ Différé" pour selectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparait.

10. Demarrage du programme

Appuyez sur la touche Départ/Pause: le voyant correspondant arrêté de clignoter, le voyant du hublot s'allume et seul le voyant de la phase en cours resté allumé.

Si vous avez selectionné le "Départ Différé", le lavelinge commence le compte à rebours.

L'écran visualise la durée du programme ou le départ différé sélectionné.

11. Modification d'un programme en cours

Avant de procéder à une modification quelconque, il fautmettrele lave-linge en pause en appuyant sur Départ/Pause.

Il est possible de modifier n'importe qu'elle phase avant que le programme ne l'exécute.

La modification d'un programme, relativement au type de tissu et à la température, n'est possible qu'en phase de lavage.

Avec une variation de ces deux paramètres, le lavelinge reprend le cycle depuis le début.

S'il est nécessaire de vidanger l'eau pour changer un programme en cours, effectuez les opérations suivantes:

• mettez le lave-linge en pause en appuyant sur la touche Départ/Pause;
• appuyez sur la touche "Annulation" plusieurs fois jusqu'à ce que celui levoyant correspondant à la VIDANGE reste allumé ;
• appuyez de nouveau sur Départ/Pause.

A la fin de la vidange (zéro clignotant sur l'écran), vous pouvez seLECTIONner un nouveau programme et appuyer à nouveau sur Départ/Pause pour le faire demarrer.

12. Annulation d'un programme en cours

Pour annuler un programme en cours, il faut tout d'abordmettreleave-linge en pause en appuyant surDepart/Pause,puis appuyer plusieurs fois sur "Annulation" jusqu'à ce que I'écran affiche les trois tirets clignotants.

13. Ouverture du hublot durant le déroulement d'un programme

Le hublot peut être ouvert, après avoir mis le lavelinge en PAUSE, à condition que :

• la machine ne soit pas en phase de chauffage à une température supérieure à 55^
• le niveau de l'eau ne soit pas haut;
• le tambour ne soit pas en mouvement.

Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, levoyant du hublot s'eteindra et vous pourrez ouvrir le hublot.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il fautmettre le lave-linge hors tension avec la touche Marche/Arret et attendre environ 3 minutes avant d'ouvrir le hublot.

Attention au niveau et à la température de l'eau dans le lave-linge!

Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveaux sur Marche/Arrêt après la fermetre du hublot.

14. Fin du programme

Le lave-linge s'arrête automatiquement, le signal sonore se déclenché et un zéro clignotant apparait sur l'écran.

Si vous avez besoin l'option NUIT SILENCE PLUS, le voitant de la touche correspondante reste allumé pour signaler que l'eau doit être vidangée; l'écran visualise un zéro fixe.

Pour compléter le cycle,CHOISSEZ L'une de ces possibilités:

• vidange et essorage

• appuyez sur Départ/Pause. Le lave-linge effectue la vidange puis l'essorage à la vitesse maximum prévue pour le programme que vous venez d'exécuter;

-choisissez une vitesse d'essorage au moyen de la touche (5) et appuyez sur Depart/Pause.

• vidange seule : appuyez une seule fois sur la touche “Annulation” jusqu'à ce que levoyant VIDANGE s'allume, puis appuyez sur Départ/Pause.

Lorsque le programme est terminé, le zéro clignant apparait et le signal sonore se déclenché.

Levoyant du hublot s'eteint aussitot.

Appuyez plusieurs fois sur "Annulation" pour annuler le programme qui vient d'être effectué. Si vous n'effectuez pas cette opération, lorsque vous metrez le lave-linge sous tension, le zéro clignotant apparaître sur l'écran et le signal sonore se déclenchera.

Note : lorsque vous mettez le lave-linge sous tension, pour annuler le programme précédement effectué, il suffit d'appuyer sur la touche TEXTILES et de désirir le nouveau programme.

Appuyez à nouveau sur la touche Marche/Arrêt pourmettre le lave-linge hors tension:levoyant correspondant s'eteint.

Sortez le linge.

Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge éventuellesment oublie dans le tambour ne soit abîme lors du lavage successif (par exemple, il peut se rétrécir) ou ne déteigne sur autres tissus.

Il est conseilé de fermer le robinet de l'eau et de débrancher la fiche de la prise de courant.

Laissez le hublot entrouvert pour aérer le lave-linge.

Tableau des programmes

Type de linge et symboles sur les étiquettes	Charge maxi	Programme/ Température	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres	Durée h et min
Blanc, par ex. draps, nappes, linge de maison	5,5 kg	Coton 60°-90°C	Lavage à 60°-90°C3 rincages Essorage long	Essorage NUIT SILENCE PLUS Prélavage A A 40°Lavage rapide Rinc. peau sensible BIO	1,9	57	2.19
Couleurs, par ex. chemises, blouses, lingerie, serviettes, linge de maison	5,5 kg	Coton 60°-40°-30°C froid	Lavage à 60°-40°-30°C ou froid 3 rincages Essorage long	Essorage NUIT SILENCE PLUS Prélavage A A 40°Lavage rapide Rinc. peau sensible BIO	1,04	54	2.13
Synthétiques, mixtes, par ex. chemises, blouses, lingerie	2,5 kg	Synthétiques 60°-40°-30°C froid	Lavage à 60°-40°-30°C ou froid 3 rincages Essorage court	Essorage NUIT SILENCE PLUS Prélavage A A 40°Lavage rapide Rinc. peau sensible BIO	0,90	47	1.34
Délicats, par ex. acrylique, viscose, polyester, laine, mixte synthétique	2,5 kg	Délicats 40°-30°C froid	Lavage à 40°-30°C ou froid 3 rincages Essorage court	Essorage** NUIT SILENCE PLUS Prélavage Lavage rapide Rinc. peau sensible	0,40	45	1.06
Laine, avec la marque "pure laine vierge"	2 kg	Laine 40°-30°C froid	Lavage à 40°-30°C ou froid 3 rincages Essorage court	Essorage NUIT SILENCE PLUS	0,40	46	55
	2 kg	LAVAGE à la main 40°-30°C © froid	Lavage à 40°-30°C ou froid 3 rincages Essorage court	Essorage NUIT SILENCE PLUS	0,40	46	58

Le programme "coton à 60^ " est le programme de referencia pour les données contenues dans l'étiquette énergie, conformément à la norme CEE 92/75.

• Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiente.
  Elles se réferent à la température la plus élevé prévue pour chaque programme.

A la fin de chaque programme, il faut appuyer sur la touche "Annulation" une ou plusieurs fois afin d'annuler les sélections mémorisées (l'écran affiche trois tirets clignotants); dans le cas contraire, quand vous mettez le lave-linge sous tension, l'écran affichera un zéro clignotant et le signal sonore de la fin du cycle précédent se déclenchera.

La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, la quantité de produit lessiviel, de la température de l'eau, ...

** à l'exception des modèlesAWF 1425 et AWF 1425 C. La vitesse d'essorage proposée pour ce programme ne peut pas été modifiée.

Guide de lavage

Charges de linge maximales selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut etre rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
  au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pieces les plus communes.

peignoir de bain 1200 g

serviette de intestine 180 g

grand drap 1300 g

drap 1 personne 800g

taie d'oreiller 200 g

chemise denuit 180g

pyjamahomme 500g

pyjama infant 200g

chemisehomme 250g

chemisier 150

torchon 100

blouse de travail 300 g à 600 g

Vérification du linge

• Videz les poches.
• Fermez les fermétures à glissière et à pression.
• Enlevez les crochets des voilages ou mettez les voilages dans une housse.
• Retirez les boutons mal cousus, les épingles et les agrafes.
  Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.
  Recousez ou enlevez les boutons qui ne tiennent qu'a un fil.

Le tri du linge par catégorie

Nous youse conseillons de trier le linge par
categorie:

• d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
• de l'autre, le linge délicat qu'il convient detraiter avec précaution.
• Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
• Lavez les articles "blanc" et de couleur séparément.

Temperatures

Température elevée : 90° C

Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taires d'oreiller, etc. Les fibres, blanches en général, qui peuvent etre très tachées.

Température moyenne: 60^ C

Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60^ .

Basse température: 30^ C - 40^ C

Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien).Tous les autres articles en laine doivent en général être nettoyés a sec ou lavés à la main.

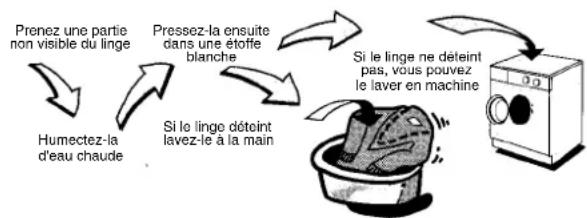

Lavage du linge couleur

Lorsquils sont lavés pour la première fois, les linges de couleur peuvent peñdre de leur couleur et déteindre sur d'autres pieces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Programme laine Woolmark

Le programme laine de votre lave-lingeporte le sigle Cela signifie que vouspouvez laver en toute sécurité les articlesportant I'etiquette ci-contre.

Pour éviter le feu trage, vous devez limiter la charge à 2 kg.

Le cycle laine de cette machine à laver a été approuvé par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M9604.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ici afin d'éviter de faire des cernes.

Herbes. Savonnez soigneusement,TRAITEZ a I'eau de Javel diluée. Pour les lainages, l'alcool a 90^ peut donner de bons résultats.

Crayons à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de terrebenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à onges. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges enPNANT soin de changer frquement le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantite de lessive a utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si I'eau est douce, diminuez légèrement les doses.
Si I'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durée de votre eau en contactant la Compagnie de distribution d'eau de votre région ou tout autre service compétent.

Remarque:

N'utilise que des produits lessiviels faiblement moussants, vendus dans le commerce spécifique conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.

Si vous utilisez une lessive liquide, il est possible demettre directement ce produit dans le bac pour le lavage a condition de besoin un programme sans prélavage et de mettre tout de suite le lave-linge en marche. Il est également possible d'utiliser une boule doseuse (fournie par le fabricant du détergent).

Si vous sechez ensuite votre linge dans un sechelinge, n'oubliez pas de retarder la boule doseuse.

Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage, vous recommendant la lessive en poudre et liquide ARIEL.

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne dépassez pas les doses maximes.

C. Javellisation

L'emploi d'eau de Javel n'est possible qu'avec les programmes pour le coton.

Assurez-vous toute fois que le textile supporte ceTraitement. L'eau de Javel est entrainee automatiquement lors du premier rincege. Il vous suffit, avant demettrele lave-linge en marche, de verser, dans le compartment correspondant selon I'action desirede, de 1/4a 1 verre d'eau de Javel a 12^1

L'eau de Javel à 12^ chl est obtenue en versant un berlingot à 48^ chl dans un flacon d'un litre et en complétant avec de l'eau.

Ne pas dépasser les doses maximales.

i Symboles internationaux pour l'entretien des textiles

La plupart des articles sont munis d'une etiquette d'entretien spécifique comment lestraiter. Suivez scrupuleusement ces indications.

LAVAGE NORMAL LAVAGE DELICAT	95 Temp. maxi 95°C 95	60 Temp. maxi 60°C 60	40 Temp. maxi 40°C 40	30 Temp. maxi 30°C 30	Lavage à la main	Lavage interdit
JAVELLISATION	chl
REPASSAGE Fort 200°C maxi Moyen 150°C maxi Doux 110°C maxi					Ne pas repasser
NETTOYAGE A SEC	A Tous solvants		P Perchloréthylène ou essences minérales (essence F, White Spirit)	F Uniquement essences minérales (Pour linge et tissus blancs)	⊗ Ne pas nettoyer à sec
SECHAGE Linge étendu Linge suspendu		III	Sur cintre	Haute temp. Temp. modérée Séchage en tambour	⊗ Ne pas sécher en tambour

Entretien et nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement concu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Apreschacquecycledelavage

Nous vous recommendons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'āerer la cuve et d'éviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilise jamais de produits abrasifs ou caustiques.

Le distributeur de produits

• Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
  Lavez-le sous I'eau courante.
  Pour facilitier le nettoyage la partie supérieure du bac réservé à l'additif peut être enlevée.

• Nettoyez le logement interne du tiroir avec une brosse à dents.
• Remettez le tiroir en place.

Le filtré du tuyau d'arrivée d'eau

Si vous remarquez que l'appareil prend plus de temps à se replir, contrôle que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivee d'eau.

Dévissez l'embout du tuyau du robinet.

Nettoyez le filtré avec une petite brosse.

Revissez bien l'embout du tuyau.

La pompe de vidange

La pompe doit être contrôle régulierement et surtout si

• l'appareil ne vidange pas et/ou n'essore pas;
• l'appareil fait un bruit inhabituel pendant la vidange du au blocage de la pompe par des objets tels que épingles de suture, pieces de monnaie, agrafes, etc.

Procedez comme suit:

• débranchez l'appareil;
• attendendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus);
  ouvre le volet de pompe;
• placez un récipient sur le sol pour recueillir l'eau qui devait eventuèlement sortir de la pompe;
• sortez le petit tuyau d'évacuation se trouvant à côte de la pompe, placez-le dans le recipient et enlevez le bouchon;
• quand l'eau ne sort plus devissez le couvercle de la pompe et sortez cette dernière.

• enlevez les évventuels objets bloquant la pompe en la tournant comme indiquedans le croquis;
• bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;

• revissez le couvercle de la pompe;
  -fermezlevolet.

Précautions contre le gel

Si vous appeareil est exposé à une température inférieure à 0^ prenez les précautions suivantes:

• débranchez l'appareil;
• fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
• placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
• revissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.

De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

Si I'appareil ne vidange pas

Si l'appareil ne vidange pas, procedez de la maniere suivante pour evacuer I'eau:

• Débranchez l'appareil.
  Fermez le robinet d'arrivee d'eau.
• Attendeze que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus).
  Ouvrez le volet de pompe.
• Placez un récipient sur le sol, sortez le petit tuyau d'évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Repétez l'opération jusqu'à ce que l'eau cessée de-sortir.
• Contrôlez la pompe comme décrit au paragraphe précédent.
• Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
• Revissez le couvercle de la pompe et fermez le volet.

En cas d'anomalie de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications.

Cependant, si vous constazez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.

Pendant le fonctionnement du lave-linge, on peut voir apparaître les codes d'alarme suivants qui clignotent sur l'affichage:

E10: Difficultés de l'alimentation de l'eau
E20: Difficultés de vidange
-E40:Hublot ouvert

Après avoir eliminé les causes eventuelles de l'anomalie, appuyez sur la touche Départ/Pause pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.

Symptômes Solutions
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés.
• La machine s'arrête pendant un cycle de lavage	Vérifiez que: • la pression d'eau est suffisante, • la pompe de vidange n'est pas obstruée, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (fonction NUIT SILENCE PLUS).
• La machine ne démarre pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé (E40), • le départ du programme a été effectivement commandé (touche Départ/Pause enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un départ différé
• La machine n'essore pas ou ne vidange pas	Vérifiez que: • le tuyau de vidange n'est pas bouché ou plié (E20), • la pompe de vidange n'est pas obstruée (E20), • la charge de linge est correctement répartie dans le tambour (voir paragraphe "anti-balourd") • ce n'est pas un arrêt cuve pleine d'eau (fonction NUIT SILENCE PLUS)
• La machine ne se remplit pas	Vérifiez que: • le robinet d'arrivée d'eau est ouvert et que la pression est suffisante (E10), • il n'y a pas de coupure d'eau (E10), • le hublot du lave-linge est correctement fermé (E40), • le tuyau d'arrivée d'eau n'est pas plié (E10), • le filtre d'arrivée d'eau n'est pas obstrué (E10).
• La machine vibre, est très bruyante	Vérifiéz que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop près du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante
• Le cycle de lavage est beaucoup trop long	Vérifiéz que: • la pression d'eau est suffisante (E10), • la pompe n'est pas obstruée (E20), • il n'y a pas eu de coupure de courant.
• La machine se remplit mais vidange aussiôt	Vérifiéz que: • la crosse de vidange n'est pas accrochée trop bas.
• Vous trouvez de l'eau autour du lave-linge	Vérifiéz que: • il n'y a pas trop de dessive, • la lessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le couvercle de la pompe est correctement visse après son nettoyage, • le petit tuyau de vidange est bouché, • le tuyau d'acciviée d'eau est étanche.
• Le hublot ne s'ouvre pas	Vérifiéz que: • le programme est terminé, • l'appareil n'est pas en train de chauffer l'eau, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut. En tout cas il ne sera possible d'ouvrir le hublot que lorsque le voyant correspondant sera étéint.
• On entend un bruit inhabituel	• La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarriage en douceur lors de l'essorage et une grande distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil.
• On ne voit pas d'eau dans le tambour	• Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau.

Service après-venture

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur,VoteVendeur est tenu,lors de I'acte d'achat de voitrappeil,de vous communiquer par etrit lesconditions de garantie et sa mise en oeuvreappliquées sur celui-ci.

En appelant un Service Àpreès-Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signalétique située pres du hublot (voir figure cidesous).

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'instantiateur

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS Hauteur 85 cm Largeur 60 cm Profondeur 59 cm
RACCORDEMENT Tension/Frequency 230 V / 50 Hz Puisance max. 2200 W (10 A)
PRESSION D'EAU Minimum 50 kPa Maximum 800 kPa
CAPACITE MAXIMUM Coton, lin 5,5 kg de linge sec Synthétiques, délicats 2,5 kg de linge sec Laine/Lavage à la main ② kg de linge sec
VITESSE D'ESSORAGE	Maximum	1200 tr/min. (AWF 1225 - AWF 1225 C) 1400 tr/min. (AWF 1425 - AWF 1425 C)
Consommations pour le lavage d'une charge maximum de coton à 60°C sans prélavage (progr. coton couleurs):		1,04 kWh 54 litres 145 minutes

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE du 03/05/89 (Compatible Electromagnetique) et modifications successives.

Installation

Débridage

Avant la première mise en marche, vous devez impératifement retarder de votre apparéil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conserve ces dispositifs de sécurité: ils devront être remontés en cas de futur transport de l' apparéil (déménagement par exemple).

• Dévissez et otez les deux vis arrêté avec une clé. Enlevez les deux goujons en plastique.

• Appuyez l'appareil sur la partie arrête et mettez entre le sol et le lave-linge une des cales en polystyrene.
  Veillez à ne pas écraser les tuyaux.
• Retirez le bloc en polystyrene du fond de la machine.
• Libérez les deux sachets en nylon à la partie avant de l'appareil.

Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
Sortez avec soin le sachet croit en nylon, en le tirant vers la gauche et vers le haut.
Retirez la base en polystyrene.

• Remettez l'appareilABOUT et dévissez l'autre vis. Enlevez le goujon en plastique.

• Bouchez tous les trouss à l'aide des caches plastiques se trouvant dans l'enveloppe contenant la notice d'utilisation.

Emplacement

L'installation de votre apparéil nécessite:

Une alimentation électric (voir raccordement électric)
- Une arrivée d'eau avec branchement 20x27
Unevacuation d'eau
Un local aeré

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.

Le robinet, l'installation pour la vidange et la prise de courant doivent se couver à proximé des tuyaux de la machine et du cable d'alimentation.

La machine ne doit pas etre installee dans un local sujet au gel.

Mise à niveau

Placez l'appareil à l'endetroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.

Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.

Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation livre avec l'appareil sur le nez filtré du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite.

N'employez jamais à cet effet un tuyau déjà utilisé précédemment. Le tuyau d'alimentation est équipé d'un dispositif de protection contre le dégât des eaux.

Si le tuyau interieur devait se déterminer à cause d'une usure naturelle, ce dispositif bloquera l'arrivée d'eau à l'appareil.

Le défaut est signalé par l'apparition d'un secteur rouge dans la petite fenêtre «A». Dans ce cas fermez le robinet de l'eau etappelez le service après-vente.

Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en devisissant la bague de serrage placee a l'arriere de l'appareil. Veillez ensuite a visser correctement la bague de serrage pour eviter toute fuite.

Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préféable de faire couler une certaine quantité d'eau avant demettre en place le tuyau de replissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtré placé à l'intérieur de l'appareil.

Vidange d'eau

La crosse du tuyau de vidange peut etre placee de deux manieres differentes:

• Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

• Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage eventuel. En outre, le tuyau de vidange ne devra former aucun coude.

L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre apparéil.

Pour un fonctionnement correct de l'appareil le tuyau de vidange doit rester accroché au support en plastique se trouvant à la partie arrière, en haut.

Branchement électrique

Notre responsabilité ne saurait etre engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou defectueuse.

Cette machine ne peut etre branchee qu'en 230 V monophasé 50Hz

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres apparciels électriques branchés.

Calibre des fusibles de lignes (un par phase): 10 ampères.

Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N.F.C. 15100 et aux prescriptions de l'E.D.F.

La ligne d'alimentation électrique partant du compteur ne devra pas etre inférieure a 2,5 mm² par conducteur.

Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximé pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'eventail de nos gâmes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

SERVICE CONSEIL CONSOMMATEURS AEG

BP 50142-60307 SENLIS CEDEX

Tel.: [phone]-Fax: [phone]

E-MAIL: [e-mail]

Permanence telephonique du lundi au vendredi de 8h30 à 18h00

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: 08 90 71 CONSO (08 90 71 26 67) 0,15 €TTC/mn

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Nous vous donnerons toujours plus
