MODE D'EMPLOI AW 1039T ARTHUR MARTIN ELECTROLUX
Caractéristiques techniques
Les sécurité Page 4
Avertissements...............................5
Raccordement d'eau Page 6
Branchement électrique 7
Mise à niveau Page 7
Déplacement de l'appareil. Page 7
Utilisation... 8
Le bandeau de commande.. 8
Guide de lavage. 9-10
Les programmes de lavage Page 11
Symboles internationaux pour l'entretien des textiles 12
Comment faire votre lessive - Page 13
Entretien. 14
La carrosserie 14
La boîte à produits
Le filtre de vidange 14
En cas d'anomalie de fonctionnement.. 15
GRATUIT: Cet appareil doit vous être livré avec un bon de réduction d'ARIEL liquide et un échantillon d'ARIEL poudre
DIMENSIONS Hauteur avec dosseret 895 mm
Hauteur sans dosseret 850 mm
Largeur 397 mm
Profondeur 600 mm
| VITESSE D'ESSORAGE | AW 869 T | De 400 à 850 tr/min |
| AW 1039 T | De 400 à 1000 tr/min |
Consommation électrique pour le lavage à 90°C sans prélavage :
■ Énergie kWh 2,1
Cette donnée provenant d'essais en laboratoire peut varier légèrement en pratique.
1. Couvercle
Votre lave-linge est équipé d'une sécurité interdisant la mise en route de l'appareil lorsque les portes de tambour sont ouvertes, la fermeture du couvercle étant alors impossible.
Une sécurité électromécanique interdit l'ouverture du couvercle pendant tout le temps de fonctionnement de l'appareil et 2 minutes environ après la fin du programme.
2. Moteur lavage
En cas de surcharge mécanique, de surtension ou sous-tension, une sécurité thermique protège automatiquement le moteur.
3. Chauffage
Le chauffage ne peut commencer avant que la quantité d'eau nécessaire au lavage ne soit introduite dans la cuve.
Cette sécurité est utile lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'alimentation d'eau.
4. Sécurité anti-balourd
Cette sécurité permet à l'appareil de conserver une stabilité pendant l'essorage final.
Si le contrôle électronique anti-balourd détecte une mauvaise répartition de la charge de linge (petite charge ou linge noué), le cycle d'essorage final est interrompu et une série supplémentaire (rotation alternée du tambour puis nouvelle répartition) est effectuée pour tenter d'éliminer ce balourd. Cette série peut se reproduire jusqu'à ce que la charge soit correctement répartie, l'essorage final pouvant alors se dérouler normalement.
Cependant, si au bout de 10 minutes la charge n'est toujours pas correctement répartie, l'essorage final n'est pas effectué. Dans ce cas, il est conseillé de programmer un nouvel essorage en prenant soin avant de détacher manuellement le linge.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puissent être récupérés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).
Afin de réaliser des économies d'eau et d'énergie et de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:
- Utilisez si possible l'appareil à pleine capacité plutôt que des charges partielles. Veillez à ne pas surcharger le tambour. N'utilisez les programmes avec prélavage que pour du linge très sale. Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.
Il est très important que cette notice d'utilisation soit conservée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien les lire attentivement avant d'installer et d'utiliser l'appareil.
À la réception de l'appareil, nous vous prions de faire les "réserves d'utilité" en présence du livreur (dégâts esthétiques par exemple). Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. Si l'installation de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. - Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil. Cet appareil est lourd. Faites attention lors de son déplacement. L'appareil doit être débranché avant utilisation. La non-élimination ou l'élimination incomplete des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles. Suivez à ce propos le paragraphe relatif dans la notice d'utilisation. - Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni. - Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés. - Les pièces de monnaie, épingles de sûreté, broches, vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants.
- Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le produit se soit évaporé avant d'introduire les articles dans l'appareil.
L'inonnement de celui-ci et des avertissements
Groupez les petits articles, tels que chaussettes, ceintures, etc., dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces ne puissent de plan pouvoir les examiner attentivement avant l'appareillage. N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait être à l'origine de traces sur le linge. Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et détruisez le dispositif de fermeture de la porte.
Débridage
Les pièces servant à protéger les organes internes du lave-linge pendant le transport doivent toutes impérativement être enlevées avant la première mise en marche du lave-linge. Ces pièces et leurs fixations doivent être conservées en cas de futur transport.
Otez l'emballage de l'appareil. Inclinez l'appareil vers l'arrière, faites-lui faire un quart de tour sur un des coins arrêté pour enlever le socle de transport. Ce dernier se dégage naturellement de l'appareil (fig. 1).
Ouvrez le couvercle de l'appareil et retirez la cale qui bloque le tambour. Refermez le couvercle (fig. 2).
Sur la partie arrière et à l'aide d'une clé de 10, dévissez et enlevez les deux embouts rouges (A) (fig. 3).
Les ouvertures doivent être fermées avec les caches (B) qui se trouvent dans la pochette jointe à l'appareil (fig. 4).
Assurez-vous que vous avez bien enlevé toutes ces pièces de l'appareil et conservez-les en cas de futur transport (fig. 5).
Si vous pouvez conserver l'alignement de votre lave-linge avec les meubles adjacents, vous avez la possibilité de couper la barrette de maintien des tuyaux située à l'arrière de votre lave-linge (fig. 6).
Attention : lorsque la machine est installée sur un sol moquette, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.

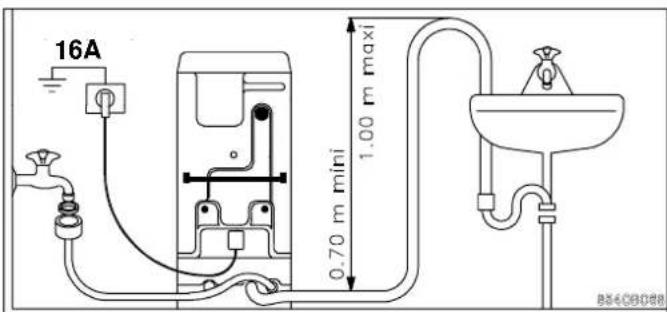

Emplacement
L'installation de votre appareil nécessite :
Une alimentation électrique (voir branchement électrique) Une arrivée d'eau avec branchement 20 × 27 Une évacuation d'eau Un local aéré
Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.
Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C 15.100 et aux prescriptions de l'E.D.F.
Raccordement d'eau
Vissez le raccord du tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20x27), en ayant soin de bien positionner le joint B prévu dans le sachet livré avec l'appareil.
Le tuyau d'évacuation des eaux de lavage est terminé en forme de crosse. La distance entre la crosse et le sol doit être impérativement comprise entre 0,70 m et 1 m.
Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter un siphonnage eventuel.
En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, et la crosse devra se trouver à la hauteur indiquée précédemment.
L'inobservation de ces règles pourrait entraîner un fonctionnement irrégulier de la pompe de vidange.
Branchement électrique
Ce lave-linge ne peut être branché qu'en 230 V monophasé.
Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par le lave-linge, compte tenu des autres appareils électriques branchés.
Calibre des fusibles de ligne (un par phase) : 16 A en 230 V mono.
Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF C 15.100 et aux prescriptions de l'EDF.
La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 4 mm² par conducteur.
Vérifiez que la prise de terre est bien conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente.
Mise à niveau
Mettez l'appareil à niveau en vissant ou en dévissant les vérins.
Une mise à niveau précise évite les vibrations, les bruits et les déplacements de la machine durant le fonctionnement. Après la mise à niveau, bloquez les vérins en serrant les bagues manuellement ou à l'aide d'un tournevis.
Déplacement de l'appareil
Pour déplacer votre lave-linge, il suffit de le mettre sur ses roulettes en tirant de la droite vers la gauche le levier situé au bas de l'appareil. Une fois la machine placée à l'endroit choisi, ramenez le levier dans sa position initiale.
Le bandeau de commande
Important: Ne jamais tourner la manette du programmateur quand le lave-linge est sous tension.
1 Touche marche
Pour permettre le déclenchement de l'appareil, appuyez sur cette touche ; le voyant de déclenchement s'allume.
2 Touche "laine douceur" (appareil AW1039T)
Cette touche a pour effet de réduire la vitesse de rotation du tambour pendant le lavage de la laine et d'allonger le temps de brassage.
3 Voyant de fonctionnement
Il s'allume lorsque l'appareil est en fonctionnement (touche Marche enclenchée). Il s'éteint lorsque la touche Marche est relâchée.
4 Touche arrêt cuve pleine
En utilisant cette touche sur les programmes laine et synthétiques, la cuve reste pleine d'eau à la fin du dernier rinçage. Vous pouvez alors terminer ces programmes soit par un essorage doux en relâchant la touche "arrêt cuve pleine" soit par un égouttage (en plaçant le programmateur sur le programme "Égouttage" et en prenant soin de faire ressortir la touche Marche avant d'effectuer votre sélection). Si la touche "arrêt cuve pleine" n'est pas utilisée, tous ces programmes se terminent par un essorage doux.
5 Variateur de vitesse d'essorage
Il permet de choisir la vitesse d'essorage (de 400 à 1000 tr/min pour le modèle AW1039T et de 400 à 850 tr/min pour le modèle AW869T) qui correspond à la nature du linge et au degré d'humidité souhaitée en fin de lavage en fonction de vos possibilités de séchage.
6 Sélecteur "action renforcée
Ce sélecteur permet de renforcer l'efficacité du lavage en fonction du degré de salissure du linge, en activant, selon la position de ce sélecteur, un temps de brassage supplémentaire, et ceci à chaque palier de température (40^, 60^, 90^).
Il permet de remplacer avantageusement un prélavage (économies d'eau et d'énergie).
Exemple: temps de brassage supplémentaire activé lorsque le sélecteur du degré de salissure est sur la position Taché
| Palier 40° | Palier 60° | Palier 90° | |
| Prog. Blanc 90° | 8' | 8' | 8' |
| Prog. Blanc 60° | 8' | 8' | - |
| Prog. Blanc 40° | 8' | - | - |

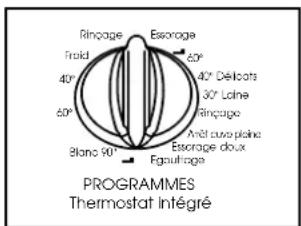

7 Programmateur
Il permet de sélectionner le programme le plus adapté à la nature et au degré de salissure de votre linge. Pour afficher le programme choisi, tournez la manette dans le sens des aiguilles d'une montre. Pendant le fonctionnement du lave-linge, la manette tourne au fur et à mesure que les opérations programmes s'effectuent. Lorsque le programme choisi est terminé, l'appareil s'arrête automatiquement et le programmateur s'immobilise sur l'une des positions Arrêt ou Arrêt cuve pleine.
Ne tournez jamais la manette du programmateur dans le sens inverse des aiguilles d'une montre.
Symboles
(L) Signifie "prélavage". Bac gauche du distributeur (1). (L) Signifie "lavage" (2). (△) Signifie "javellisation" (3). Signifie "assouplissant" (4). (5) Trop-plein assouplissant. () : Signifie "lessive liquide".
Le tri du linge par catégorie :
Pour obtenir les valeurs résultats de lavage, nous vous conseillons de trier le linge par catégorie :
d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques;
de l'autre, le linge délicat qu'il convient de traiter avec précaution.
Pour les charges mixtes, composées d'articles en fibres de différentes natures, CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
Température élevée à 90°c
Idéale pour les articles en coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.
Température moyenne à 60°c
Recommandé pour les blancs qui ne sont pas très tachés ou pour les couleurs bien teintées, pour les synthétiques ou les coton mélangés. En fait, tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C.
Basse température à 30°c - 40°c
Idéale pour les synthétiques délicats, la soie, l'acrylique et les articles en laine portant l'étiquette "pure laine vierge - ne rétrécit pas - (IWS)". Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

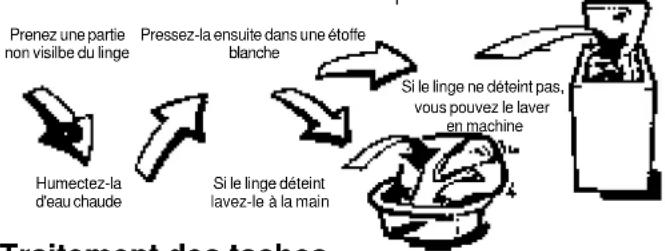

Lavage du linge couleur
Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge.
Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant :
Traitement des taches
Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, afin d'éviter de faire des cercles.
Herbe. Savonnez soigneusement, TRAITEZ A L'EAU DE JAVEL DILUÉE. POUR LES LAIGNAGES, L'ALCOOL A 90°C PEUT DONNER DE BONS RÉSULTATS.
Crayon à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool. Prenez soin de ne pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.
Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongle puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.
Cambouis-goudrons. Étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
Rouge à lèvres. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.
Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez la cire avec une lame non coupante afin d'en retarder le plus possible la combustion, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.
Vérification du linge
Videz les poches.
Fermez les fermétures à glissière et à pression.
Enlevez les crochets des voilages ou mettez les voilages dans une housse.
Retirez les boutons mal cousus, les épinges et les agrafes. Pour les protéger, mettez les voilages dans une taie d'oreiller par exemple.
Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.
Charges de linge maximales selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.
Diminuez la quantité en cas de linge très sale ou de tissus éponges.
| BLANC | COULEURS | SYNTHETIQUES/DELICAT | LAINE | |
| CHARGE COMPLETE | 5kg | 5kg | 2,5 kg | 1kg |
| 1/2 CHARGE* | 2,5kg | 2,5kg | ||
- Si votre lave-linge est équipé d'une touche 1/2.
Charge maximum
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.
C'est pourquoi, d'une manière générale, le tambour peut être rempli :
en totalité mais sans pression excessive pour le linge coton, lin, mélis,
à moitié de son volume pour les cotons traités et les fibres synthétiques,
au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.
Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.
peignoirdebain. 1200g
serviette de toilette 180 g
grand drap 1300g
drap 1 personne 800g
taie d'oreiller 200g
chemise de nuit 180g
pyjama homme 500g
pyjama enfant 200g
chemise homme 250g
chemisier 150g
torchon. 100g
blouse de travail 300 g à 600 g
A. choix de la lessive
Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Dosage:
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.
Vous obtiendrez le degré de dureté de votre eau en contactant l'Office de Distribution des Eaux ou toute autre autorité compétente.
Nota : N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement conçus pour l'utilisation dans les machines à laver. Employez des produits neutres pour le lavage de la laine.
Si vous utilisez des lessives liquides, placez la boule doseuse directement dans le tambour et choisissez un programme sans prélavage. Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse.
Il est également possible de mettre directement ce produit dans le bac pour le lavage (L), à condition de ne pas faire de prélavage et de mettre tout de suite le lave-linge en marche.
Les lessives liquides sont indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.
Nos laboratoires qui effectuent des essais permanents sur les produits de lavage, vous recommandent la lessive en poudre et liquide ARIEL.
RECOMMANDATE ARTHUR MARTIN Cléutenus
B. assouplissant
Ce distributeur vous permet d'ajouter automatiquement à l'eau du dernier rinçage, un produit assouplissant sous forme liquide. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.
Veillez à ne pas dépasser la quantité d'assouplissant maximale (80 ml) prescrite pour la boîte à produits. Un orifice de trop-plein situé sous la fenêtre de visualisation de l'assouplissant vous signalera tout surdosage éventuel.
Il est conseillé d'utiliser un produit assouplissant au cours du lavage pour favoriser le séchage et rendre le linge plus souple. Celui-ci permet également de supprimer l'électricité statique.
C. javellisation
La javellisation est possible pour tous les programmes de lavage. Assurez-vous toutefois que le textile supporte ce traitement. L'eau de javel est entraînée automatiquement. Il vous suffit, avant de mettre le lave-linge en marche, de verser, dans le compartiment, selon l'action désirée, de 1/4 à 1 verre d'eau de javel à chl.
L'eau de Javel à chl est obtenue en versant un beringot à chl dans un flacon d'un litre et en complétant avec de l'eau. Ne pas dépasser les doses maximales.
Les programmes de lavage
Important : Ne jamais tourner la manette du programmateur quand le lave-linge est sous tension.
| Temp. °C | Description des programmes | Produits | Charge maxi.(linge sec) | Fin de cycle | ||||
| L | U | Δ | Φ | |||||
| COTON ET MIXTE | 90 | Blanc | ● | ● | ● | ● | 5 kg | Essorage |
| 60 | Coton (1) | ● | (▲) | ● | ||||
| 40 | Coton et mixte | ● | (▲) | ● | ||||
| froid | Froid | ● | (▲) | ● | ||||
| Rinçage | ● | |||||||
| Essorage | ||||||||
| SYNTHÉTQUES ET LAINE | 60 | Synthétiques | ● | ● | ● | 2,5 kg | Essorage doux | |
| 40 | Délicats | ● | ● | |||||
| 30 | Laine | ● | ● | 1 kg | ||||
| Rinçage | ● | 2,5 kg | ||||||
| Essorage doux | ||||||||
| Egouttage | 2,5 kg | Egouttage | ||||||
(•) : signifie que la javellisation est possible, si la charge peut supporter le traitement, mais à plus faible dose.
Un prélavage est possible sur les programmes Blanc et Synthétiques en positionnant le programmeur sur la position "L" précédant le départ du programme normal (sans prélavage).
Programme préconisé pour les comparaisons sur les bases de la Norme CEI 456 - Sélecteur du degré de salissure en position "Très taché", produit lessiviel directement dans le tambour.
TEMPS DE LAVAGE 30 min 45 min 60 min 75 min 90 min
Charge habituelle Quotidien
Les durées des programmes indiquées ci-dessus sont des durées moyennes, données à titre indicatif selon les essais effectués en laboratoire. Ces essais ont été réalisés selon une charge "habituelle" de 3 kg pour les cotons, de 2 kg pour les synthétiques et de 1 kg pour la laine.
Nous vous recommendons de régler le sélecteur du degré de salissure sur la position "Très tache" pour du linge très sale (équivalent à un prélavage) et sur la position "Tache" pour du linge sale.
Fin de programme :
Si vous n'avez pas enclenché la touche "arrêt cuve pleine", le programme sélectionné étant terminé, le lave-linge s'arrête automatiquement et le programmateur s'immobilise sur une position arrêt "I" pour tous les programmes.
En sélectionnant la touche arrêt cuve pleine avec les programmes de lavage "Laine et synthétiques", ceux-ci s'arrêtent automatiquement cuve pleine d'eau pour éviter le froissage du linge s'il n'était pas sorti du tambour lors de l'arrêt de l'appareil. Vous pouvez alors terminer ces programmes soit par un essorage doux en relâchant la touche "arrêt cuve pleine", soit par un égoutte en plaçant le programmateur sur le programme "Egouttage" et en prenant soin de faire ressortir la touche Marche avant d'effectuer votre sélection.
Attention:
L'OUVERTURE DU COUVERCLE N'EST POSSIBLE QUE 2 MINUTES ENVIRON APRES L'ARRÊT DE LA MACHINE.
Symboles internationaux pour l'entretien des textiles
| LAVAGE | ||
| 95 | traitement normal à 95, 60 ou 40°C | articlesencotonsans apprêtinfroissable. |
| 60 | ||
| 40 | ||
| 95 | agitation réduite. essorage réduit. | certainsarticles100% coton avecapprêtin-froissable |
| 60 | lavage à tempé-raturedécros-sante progressi-vement. | articlesavecapprêtin-froissableoucontenant desfibressynthétiques |
| 50 | ||
| 40 | ||
| 40 | agitationfortementré-duite. rincage afroid,esso-rageréduit. | articles enlaine lavo-blesalamachineà40°C |
| 30 | agitationfortementré-duite. rincage afroid,esso-rageréduit. | articlesenlaineousoile lavables à lamachineà30°C:égalementpour d'autsarticlestrésdé-licats. |
| 30 | lavage à laman | articlespouvantunique-mentétrelavésâmain à une température ne dépassantpas40°C. |
| 8 | nepaslaver | |
| BLANCHIMENT | |
| blanchimentauchlore(javel) perms(unique-mentàfroidet avecunesolutiondiuée) | blanchimentauchlore(javel) prosrit |
| Cl | A |
| REPASSAGE | |||
| températurederepassage | nepas repasser | ||
| élevée (max200℃) | moyenne (max150℃) | basse(1) (max110℃) | |
| (1)letraitement à lavapeurprésentedes risques (2)letraitement à lavapeur estinteredit | |||
| NETTOYAGE A SEC | |||
| tousles solvantsusuels | toussolvants sauffle trichloréthy- lène | exclusivement solvantspétro-fiers etR13 | ne pas nettoye à sec |
| A | P | F (1) | × |
| certaines restrictions au processus de nettoyage-nettoyageen libre service impossibly (2) | |||
| P | F | ||
| (1)Nettoyage en libre service possible uniquement dans les machines employant le solvant R 113 (2)Les restrictions concerment les solicitations mécaniques et/ou la température de séchage et/ou l'addition d'eau au solvant | |||
| Symbole facultatif pour le SECHAGE après lavage | ||
| séchage entambourpermispas dérestrictions ence qu'encerne la température | séchage àtempératuremodérée | nepassecherentambour |
1. Chargement du linge
Soulevez le couvercle de la machine, ouvrez le tambour à l’aide de vos deux mains en appuyant sur la touche A et en poussant les deux volets jusqu’à ce qu’ils se décrochent. Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.
Attention: avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée:
les deux volets accrochés, le bouton de verrouillage est ressorti
2. Dosage de la lessive
Versez la dose de lessive en poudre dans le distributeur (i) et le distributeur (ii) si vous avez choisi un programme avec prélavage.
Si vous utilisez une lessive liquide, reportez-vous au paragraphe "choix de la lessive" du guide de lavage.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Le niveau de la lessive ne doit jamais dépasser le MAX de la visualisation.
3. Dosage des additifs
Versez, le cas échéant, l'assouplissant dans le distributeur assouplissant (B) et l'eau de javel dans le bac (A) sans dépasser le niveau MAX de la visualisation.
5. Choix du programme
Choisissez le programme selon la nature et le degré de salissure du linge.
Tournez la manette du programmeur dans le sens des aiguilles d'une montre jusqu'au programme choisi.
6. Choix de la vitesse d'essorage
Choisissez la vitesse d’essorage qui correspond à la nature du linge et au degré d’humidité souhaitée en fin de lavage en fonction de vos possibilités de séchage.
Modèle AW869T : de 400 à 850 tr/min.
Modèle AW1039T: de 400 à 1000 tr/min.
7. Choix du degré de salissure
Tournez le sélecteur "action renforcée" sur la position correspondant au degré de salissure du linge:
- Très tâché pour du linge très sale (équivalent à un prélavage) - Taché pour du linge sale
- Quotidien pour du linge peu sale
- Quotidien pour du linge qui a été peu porté.
8. Mise en route du programme
Enclenchez la touche Marche : le voyant de mise sous tension s'allume et le programme commence.
9. Fin de programme
Terminez éventuellement le cycle en vous reportant au paragraphe correspondant sous le tableau des programmes (voir page 11).
À la fin du cycle, faites ressortir la touche Marche pour permettre le lave-linge hors tension. Le voyant s'éteint. Faites ressortir éventuellement les touches laine douceur et/ou arrêt cuve pleine.
Débranche la prise de courant et fermez le robinet d'alimentation en eau.
Si votre linge n'est pas essoré en fin de cycle, vérifier que votre charge de linge est correctement répartie dans le tambour avant de redémarrer un cycle essorage (voir paragraphe "Les sécurités").
Ne procédez au nettoyage qu'après avoir débranché l'appareil.
La carrosserie
Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. Rincez et séchez soigneusement.
Important : n'utilisez jamais d'alcool, solvants ou produits similaires.
Démontage :
Effectuez sur les deux vis, à l'aide d'une pièce ou d'un tournevis, un quart de tour pour débloquer la boîte de son logement (fig.1). La boîte à produits s'enlève très facilement ; il suffit de la faire coulisser vers le haut (fig.2).
Vous pourrez ainsi nettoyer la boîte à produits à l'eau courante à l'aide d'une brosse ou d'un chiffon torsadé (fig.3).
Remontage :
Procédez à l'inverse du démontage pour remettre la boîte à produits en place (fig. 4 et fig. 5)
Le filtre de vidange
Nettoyez régulièrement le filtre se trouvant au bas de l'appareil. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage. Abaissez le tuyau de vidange au-dessus d'un grand récipient posé au sol pour vider le lave-linge de l'eau résiduelle, puis :
Ouvrez le portillon en exerçant une pression vers la gauche.
Placez dessous un récipient de faible hauteur.
Si votre appareil est équipé du tuyau situé à gauche du filtre, complétez éventuellement la vidange en extrayant ce tuyau et en enlevant le bouchon.
Tournez le filtre dans le sens inverse des aiguilles d'une montre et nettoyez-le soigneusement à l'eau courante.
Remplacez le filtre en prenant soin de faire coulisser ses deux bords dans les glissières et revissez-le dans le sens des aiguilles d'une montre.
Remettez en place le petit tuyau puis le bouchon et refermez le portillon.
Les résultats de lavage ne sont pas satisfaisants
Vérifiez que :
la lessive convient au lavage en machine - il n'y a pas trop de linge - le programme de lavage est approprié
Vérifiez que :
la pression d'eau est suffisante le filtre de pompe n'est pas obstrué - il n'y a pas eu de coupure de courant
La machine s'arrête pendant un cycle de lavage
Vérifiez que :
la pression d'eau est suffisante le filtre de pompe n'est pas obstrué les fusibles sont en bon état et qu'ils n'ont pas disjoncté - ce n'est pas un arrêt cuve pleine d'eau terminant un programme de lavage pour linge délicat (voir tableau des programmes dans votre notice d'utilisation)
les fusibles sont en bon état l'appareil est bien branché le couvercle de votre lave-linge est bien fermé le programme choisi est bien sélectionné - le départ de programme a bien été commandé (touche Marche enclenchée) - il n'y a pas de coupure de courant
- le tuyau de vidange n'est pas bouché ou plié
- le filtre de la pompe de vidange n'est pas obstrué
Vérifiez que :
- le robinet d'arrivée d'eau est bien ouvert et que la pression est suffisante. le couvercle du lave-linge est bien fermé.
- il n'y a pas de coupure d'eau
La machine vibre, est très bruyante
Vérifiez que :
- l'appareil a été complètement débridé (voir paragraphe "débridage") l'appareil est de niveau et bien calé l'appareil n'est pas trop près du mur ou des meubles
la charge est suffisante
La machine se remplit mais vidange aussitôt
Vérifiez que :
la crosse de vidange n'est pas accrochée trop bas
Vous trouvez de l'eau autour du lave-linge
Vérifiez que :
- il n'y a pas trop de lessive, ou que la lessive est adaptée au lavage en machine (formation excessive de mousse) un des bacs à produits n'est pas obstrué la croixe de vidange est bien accrochée
- Le filtre de pompe est bien remis après son nettoyage. Le tuyau d'arrivée d'eau est étanche.
De l'assouplissant s'écoule par l'orifice de trop-plein au remplissage
- vous n'avez pas respecté la dose prescrite.
pas
Si vous appelez un service appuyant, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située, selon les modèles, soit à l'arrière de l'appareil, soit à l'intérieur du portillon de ligne.
Service Conseil Consommateurs
43 avenue Félix Louat - BP 50142
60307 Senlis cédex
0344622222
UFAM - SA au capital de 450 000 000 F
RCS Senlis B 552 042 285
