MODE D'EMPLOI HG6111KBA1E Atag

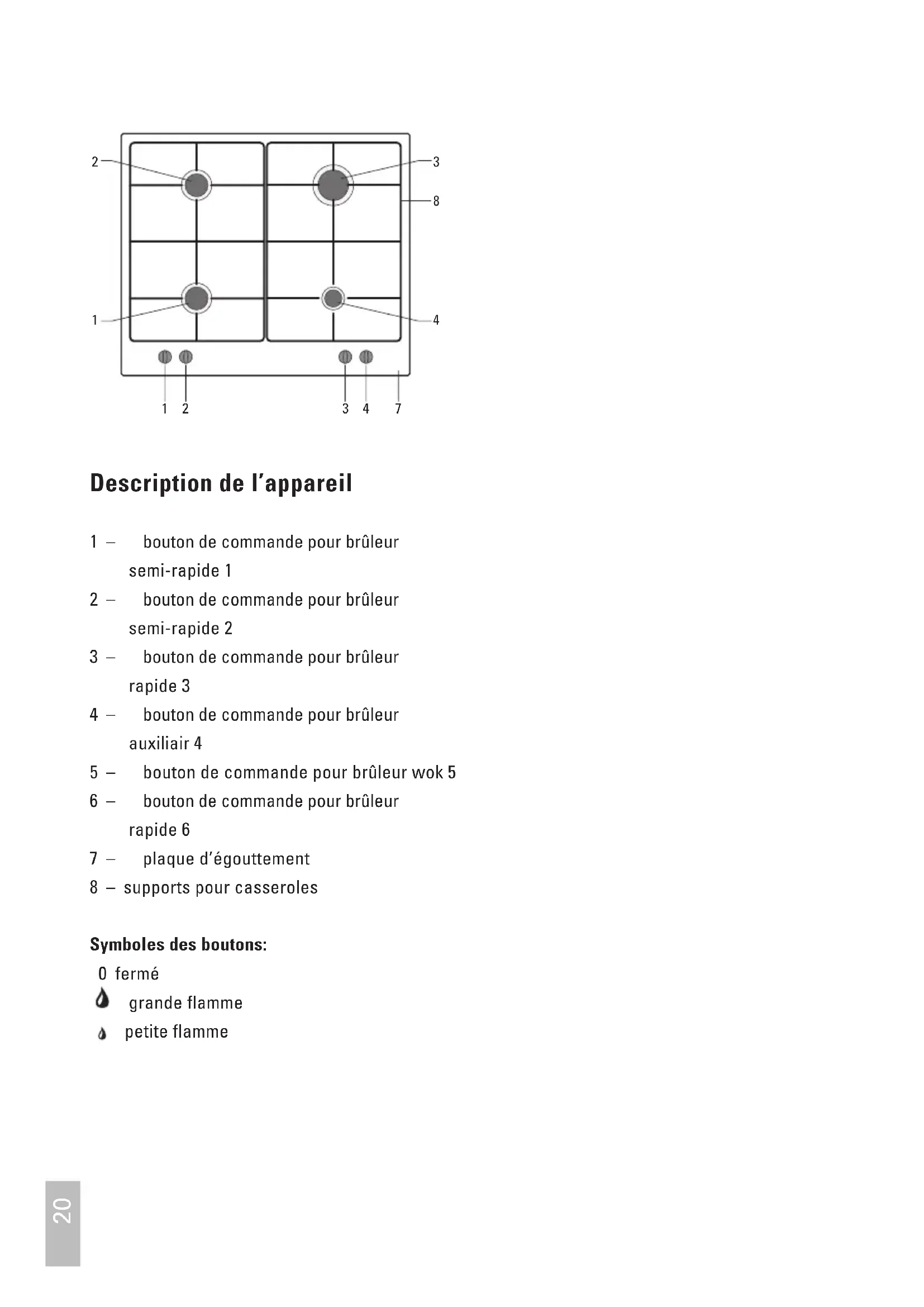

• Introduction Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité et de l’entretien ainsi que des conseils en matière d’environnement et d’économie d’énergie. Conservez le mode d’emploi et les directives d’installation. Ainsi, un éventuel prochain usager de l’appareil pourra en profiter. Bon cuisson ! Table des matières N Description de l’appareil p. 21
• N Sécurité p. 22
• - 23 Avant la première utilisation p. 22
• Précautions particulières p. 23
• N Fonctionnement p. 23
• Allumage p. 23
• N Application p. 24
• Casseroles p. 24
• N Entretien p. 24
• Nettoyage p. 24
• N Installation p. 25
• Généralités p. 25
• Dimensions d’encastrement p. 26
• Encastrement p. 27
• N Spécifications techniques p. 28
• N Enlèvement de l’emballage 700003299000_HL_HG6111K.indd 21 2-12-2009 9:16:1222 SÉCURITÉ Avant la première utilisation N Cet appareil ne peut être installé que par un technicien gazier agréé. N Utilisez seulement l’appareil en cas d’encastrement correct. En cas de mauvaise installation, la garantie ne couvre pas les dommages causés à l’appareil. N Lors d’une réparation l’alimentation électrique et en gaz de l’appareil doivent être coupées. Otez la fiche de la prise ou placez le commutateur du compteur électrique dans la position zéro (plaques de cuisson au gaz avec allumage électrique). Fermez le robinet de gaz de la conduite d’alimentation. N Cet appareil de cuisson a été conçu pour un usage ménager. Ne l’utiliser que pour la cuisson des aliments. N Lors de la cuisson, la plaque devient chaude. Eloignez les enfants de l’appareil. N Les graisses et les huiles sont inflammables si la température de cuisson est trop élevée. Restez toujours sur place pendant la préparation de vos plats. N Ne pas utiliser l’appareil pour chauffer la cuisine. L’atmosphère deviendra humide. N Lors de leur utilisation, les appareils à gaz produisent de la chaleur et de l’humidité dans la pièce où ils sont installés. S’assurer que la pièce est suffisamment ventilée : maintenir ouverts les orifices naturels de ventilation. En cas d’utilisation prolongée de la table de cuisson, une ventilation supplémentaire peut s’avérer nécessaire : ouvrir par exemple une fenêtre. N Il est interdit d’utiliser les brûleurs sans casseroles. Ne déposez jamais de bacs en aluminium ou en plastique sur les brûleurs. N Soyez prudent avec les cordons des appareils électriques (mixeur, par ex.). Ceux-ci ne doivent pas entrer en contact avec les brûleurs chauds. N La partie inférieure de plaque de cuisson à encastrer chauffe. Veillez à ne pas mettre d’objets en plastique ou risquant de prendre feu dans le tiroir qui se trouve éventuellement sous l’appareil. N Avant d’installer l’appareil, contrôlez si le type de gaz et la pression du gaz sont les mêmes que ceux qui se trouvent indiqués sur la plaque du modèle. 700003299000_HL_HG6111K.indd 22 2-12-2009 9:16:1223 Précautions particulières Nettoyage immédiat N Eliminer immédiatement les restes d’aliments comme le chou rouge, la compote de pomme et la rhubarbe. En restant sur l’émail ou l’acier inoxydable, ils risquent de les décolorer. Email brûlé N Le support pour casseroles est fortement chauffé par les brûleurs à gaz. Après un certain temps, l’émail du support peut brûler. Cela est impossible à éviter et n’est donc pas couvert par la garantie. Capuchons de brûleur N Contrôlez régulièrement la position exacte des capuchons de brûleur sur les réceptacles des brûleurs : une position incorrecte peut engendrer un mauvais allumage, une combustion nuisible ou des dégâts aux capuchons. Allumage Poussez et tournez vers la gauche le bouton de commande et allumez le brûleur au moyen d’une allumette. La flamme peut être réglée progressivement de la position forte à la position faible. Allumage électrique N Appuyez sur le bouton de commande souhaité et tournez-le vers la gauche pour obtenir la position élevée. Maintenez la pression sur le bouton de commande jusqu’à ce que le brûleur s’allume. Sécurité thermoélectrique N Cet appareil est pourvu d’un thermocouple. C’est un système de sécurité thermoélectrique. Il veille à ce que le robinet de gaz se ferme lorsque la flamme s’éteint. p. 29

SÉCURITÉ/FONCTIONNEMENT

Logement de brûleur Electrode à l'étincelle Support de brûleur Chapeau de brûleur Injecteur 700003299000_HL_HG6111K.indd 23 2-12-2009 9:16:1324 APPLICATION/ENTRETIEN Casseroles Le diamètre de casserole recommandé sont : brûleur rapide.............. au moins 24 cm. brûleur semi-rapide......... au moins 20 cm. auxiliair . . . . . . . . . . . . . . . . . . . au moins 12 cm. brûleur wok........... au moins 24 - 26 cm. Incorrect : Une grande quantité de chaleur se dégage le long de la casserole. Correct : La chaleur est répartie de manière régulière sur la surface inférieure de la casserole. Conseil Mettez le couvercle sur la casserole et vous économiserez ainsi jusqu’à 50% d’énergie. Les casseroles propres diffusent mieux la chaleur. Nettoyage N Journalier : Nettoyer l’appareil avec de l’eau additionnée de produit à vaisselle ou avec un nettoyant universel. Ne pas utiliser trop d’eau ; elle risque de pénétrer dans le brûleur ou l’orifice de ventilation. N Taches rebelles sur l’émail s’enlèvent avec un abrasif liquide ou une éponge-grattoir synthétique. N’utilisez jamais de poudre abrasive ou de détergents agressifs et d’éponges abrasives vertes.

Eliminez les tâches tenaces sur l’acier inoxydable à l’aide d’un produit d’entretien spécial pour l’acier inoxydable. Nettoyez toujours en respectant la structure de l’acier inoxydable. De cette manière, vous évitez la création de points brillants. Si les tâches ne s’éliminent pas, nettoyez la plaque de cuisson avec le produit d’entretien HG pour gril & four. Nettoyez toujours entièrement le bac collecteur pour éviter “tout écart de couleur”. Terminez toujours l’entretien en utilisant un produit d’entretien/d’apprêt pour l’acier inoxydable. N Les éponges à récurer contiennent des abrasifs qui peuvent griffer l’acier inoxydable. L’acier inoxydable est pourvu d’une structure. En cas récurage ou de polissage, des tâches (brillantes) peuvent se présenter sur la surface. Ces dommages ne sont pas couverts par la garantie. Attention : Ne jamais plonger les chapeaux brûlants dans l’eau froide. La baisse brutale de température risque d’abîmer l’email. 700003299000_HL_HG6111K.indd 24 2-12-2009 9:16:1325 INSTALLATION Généralités Cet appareil ne peut être installé que par un technicien gazier agréé. Attention : Cet appareil n’est pas relié à une hotte. Veillez donc à assurer une ventilation suffisante. Branchement électrique 230 V - 50 Hz. Cet appareil est conformé aux prescriptions de la directive 89/336/CEE en matière de compatibilité électromagnétique. N Le branchement électrique doit satisfaire aux prescriptions nationales et locales. N La fiche et la prise de courant doivent toujours être accessibles. N Pour le branchement fixe, veillez à ce que le câble d’alimentation soit muni d’un interrupteur omnipolaire avec une distance de contact d’au moins 3 mm. Raccordement du gaz RC 1/2ý (ISO 7/1-RC 1/2) N Le branchement au gaz doit satisfaire aux prescriptions nationales et locales. Elles stipulent notamment que : – seuls les appareils agréés peuvent être utilisés ; – seule l’utilisation d’un tuyau entièrement en métal est autorisée à l’arrière d’un four à encastrer et sous la plaque de cuisson. Attention : Le type de gaz et le pays auxquels l’appareil est destiné sont mentionnés sur la plaque d’identification. N Nous recommandons de brancher la plaque de cuisson au moyen d’un tuyau fixe. Le branchement au moyen d’une manche à gaz de sécurité destinée à cet effet est également autorisé. Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible, par exemple dans une armoire de cuisine placée à proximité. Attention : Un tuyau de sécurité en métal ne doit pas être coupé, ni entrer en contact avec des éléments mobiles du meuble de cuisine. N Avant d’utiliser l’appareil, contrôlez l’étanchéité des raccordements avec du savon. N Ne placez pas une plaque de cuisson à proximité d’une armoire suspendue et d’une paroi en matériaux inflammables (s’il n’y a pas d’autre solution possible, maintenez une distance minimale de 150 mm entre le côté extérieur de la plaque de cuisson et cette paroi. Maintenez également une distance minimale de 650 mm entre la plaque de cuisson et une hotte éventuelle.) 700003299000_HL_HG6111K.indd 25 2-12-2009 9:16:1326 INSTALLATION Dimensions d’encastrement Sciez le trou dans le plan de travail. Effectuez cette opération avec précision (voir tableau). Sciez éventuellement les cloisons qui sont présentes. Veiller à laisser suffisament d’espace sur le(s) coté(s) et à l’arrière. Sous la plaque de cuisson, réservez un espace d’une hauteur minimale de 15 mm. Attention : La distance entre la plaque de cuisson et la paroi arrière doit être au minimum de 40 mm.

min.40 espace libre nécessaire 700003299000_HL_HG6111K.indd 26 2-12-2009 9:16:1327 Encastrement

1. Ménager un évidement dans la paroi

latérale de l’élément pour la conduite de gaz.

2. Collez les bandes adhésives en-dessous de

la plaque de cuisson (voir ci dessus).

3. Insérer la table de cuisson dans la découpe.

4. Fixez la plaque de cuisson en serrant

l’attache (B ou C) à l’aide de la vis (A) (voir ci dessous). INSTALLATION Situation II fixer l’avant bande adhésive fixer l’arrière bande adhésive Situation I

Spécifications techniques (aussi voir table au couverture)

5. La raccorder au gaz. Contrôler une fuite

éventuelle du gaz avec de l’eau savonneuse (voir “Raccordement du gaz”).

6. Effectuer le branchement électrique (voir

“Branchement électrique”).

7. Vérifier le bon fonctionnement de l’appareil.

L’encastrement combiné à un four à encastrer se trouve décrit dans la consigne d’installation du four. Attention : N La partie inférieure de plaque de cuisson à encastrer chauffe. Veillez à ne pas mettre d’objets en plastique ou risquant de prendre feu dans le tiroir qui se trouve éventuellement sous l’appareil. Type de plaque de cuisson HG6111K Alimentation électrique: AC 230 V-50Hz-0,6 VA N Allumage électrique N Gas raccordement:

Type de plaque de cuisson HG6111K Alimentation électrique: AC 230 V-50Hz-0,6 VA N Allumage électrique N Gas raccordement:

G1/2” (ISO 7/1 - RC 1/2) N

Dimensions de l’appareil: 620x510x48 lxpxh (mm) N Dimensions du renfoncement: 560x480 lxp (mm) N Cet appareil est conformé aux prescriptions de la directive 89/336/CEE en matière de compatibilité électromagnétique. Mise au rebut de l’appareil et de l’emballage Des matériaux solides ont été utilisés pour fabriquer cet appareil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet. L’emballage de l’appareil est recyclable. Peuvent être utilisés : sLECARTON sLEFILMENPOLYÏTHYLÒNE0% sLEPOLYSTYRÒNESANS#&#MOUSSEDURE03 Evacuez ces matériaux correctement et conformément aux dispositions administratives. Pour rappeler l’obligation d’éliminer séparément les appareils électroménagers, le produit porte le symbole d’un caisson à ordures barré. Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l’un des centres de collecte sélective prévus par l’administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d’éviter les retombées négatives pour l’environnement et la santé dérivant d’une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources. 700003299000_HL_HG6111K.indd 29 2-12-2009 9:16:1330 Gerätebeschreibung 1 – Bedienungsknopf für Normalbrenner 1 2 – Bedienungsknopf für Normalbrenner 2 3 – Bedienungsknopf für Starkbrenner 3 4 – Bedienungsknopf für Hilfsbrenner 4 5 – Bedienungsknopf für Wokbrenner 4 6 – Bedienungsknopf für Starkbrenner 6 7 – Auffangblech 8 – Rippenplatte als Tragefläche für Töpfe Erklärung der Symbole: 0 zu große Flamme kleine Flamme
