GEBRUIKSAANWIJZING HG6111KBA1E Atag

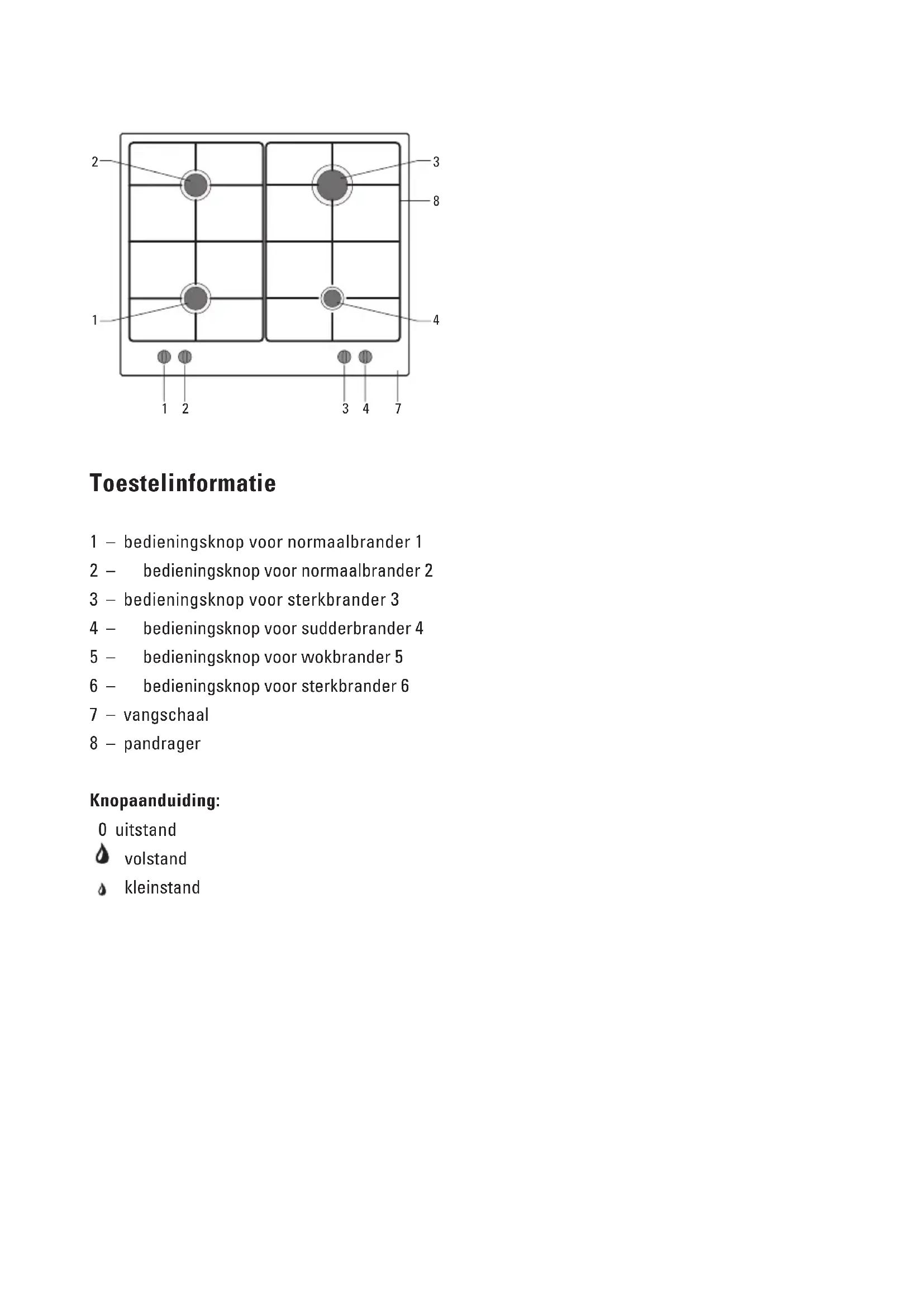

Toestelinformatie 1 – bedieningsknop voor normaalbrander 1 2 – bedieningsknop voor normaalbrander 2 3 – bedieningsknop voor sterkbrander 3 4 – bedieningsknop voor sudderbrander 4 5 – bedieningsknop voor wokbrander 5 6 – bedieningsknop voor sterkbrander 6 7 – vangschaal 8 – pandrager Knopaanduiding: 0 uitstand volstand kleinstand 700003299000_HL_HG6111K.indd 5 2-12-2009 9:16:08INHOUD

• Introductie Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen. Bewaar deze handleiding. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen. Veel kookplezier! Inhoud N Toestelinformatie p. 1
• N Veiligheid p. 2
• - 3 Vóór het eerste gebruik p. 2
• Waarop u moet letten p. 3
• N Bediening p. 3
• Ontsteking p. 3
• N Toepassing p. 4
• Pannen p. 4
• N Onderhoud p. 4
• Reinigen p. 4
• N Installatie p. 5
• Algemeen p. 5
• Inbouwmaten p. 6
• Inbouwen p. 7
• N Technische gegevens p. 8
• N Afvoeren verpakking en toestel 700003299000_HL_HG6111K.indd 1 2-12-2009 9:16:092 VEILIGHEID Vóór het eerste gebruik N Dit toestel mag alleen door een erkend gas- technisch installateur aangesloten worden. N Gebruik het toestel alleen wanneer het op de juiste wijze is ingebouwd. Bij een verkeerd geïnstalleerd toestel vervalt bij schade de aanspraak op garantie. N Bij reparatie moet het toestel afgesloten worden van stroom en gas. Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul (gaskookplaten met vonkontsteking). Draai de gaskraan in de toevoerleiding dicht. N Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten. N Bij koken en braden wordt de kookplaat heet. Let op als er kinderen in de buurt zijn. N Vet en olie zijn bij oververhitting ontvlambaar. Blijf in de buurt tijdens het bereiden van gerechten. N Gebruik het toestel niet voor het verwarmen van de keuken. Er ontstaat dan een vochtige atmosfeer. N Bij het gebruik van gaskookapparatuur ontstaat warmte en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende is geventileerd: houd natuurlijke ventilatieopeningen open. Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeeld een open raam. N De branders mogen niet zonder pannen worden gebruikt. Leg nooit aluminium of kunststof bakjes direct op een brander. N Wees voorzichtig met snoeren van elektrische apparaten, zoals van een mixer. Snoeren mogen niet terecht komen op hete branders. N De onderkant van de inbouwkookplaat wordt heet. Let erop, dat u geen brandbare of kunststof voorwerpen in de eventueel onder het toestel aanwezige lade legt. N Controleer voor het installeren van het toestel of de gassoort en gasdruk van de gasbron overeenkomt met het typeplaatje. 700003299000_HL_HG6111K.indd 2 2-12-2009 9:16:093 Waar u op moet letten Direct schoonmaken N Overgekookte voedselresten direct verwijderen, met name van rode kool, appelmoes en rabarber. Wanneer ze lang op email of roestvrijstaal inwerken kan dit tot verkleuring leiden. Inbranden email N De pandrager wordt door de kookbrander zeer sterk verhit, waardoor na verloop van tijd het email op de dragerpunt kan inbranden. Dit is niet te voorkomen en valt dan ook niet onder de garantie. Branderdoppen N Controleer regelmatig of de branderdoppen juist op de branderringen liggen; onjuiste positionering kan slechte ontsteking, ongunstige verbranding of beschadiging van de doppen tot gevolg hebben. Ontsteking De bedieningsknop van de betreffende kookbrander ingedrukt linksom draaien en met een lucifer de brander ontsteken. De vlam is traploos in te stellen, van groot naar klein. Elektrische vonkontsteking N Druk de gewenste bedieningsknop in en draai deze linksom naar de volstand. Houd de bedieningsknop ingedrukt totdat de brander ontsteekt. Thermokoppel beveiliging N Dit toestel is voorzien van een thermokoppel. Dit is een thermo-elektrisch beveiligingssysteem. Het zorgt ervoor dat de gaskraan gesloten wordt als de vlam dooft. VEILIGHEID/BEDIENING Branderhuis Bougie Branderring Branderdop Spuitstuk 700003299000_HL_HG6111K.indd 3 2-12-2009 9:16:094 TOEPASSING/ONDERHOUD Pannen De aanbevolen panbodemdiameters zijn: sterkbrander minimaal 24 cm. normaalbrander minimaal 20 cm. sudderbrander minimaal 12 cm. wokbrander minimaal 24 - 26 cm. Fout: Er ontsnapt veel warmte langs de pan. Goed: De warmte wordt gelijkmatig over de panbodem verdeeld. Tip Kook met een deksel op de pan en u bespaart tot 50% energie. Schone pannen nemen beter warmte op. Reinigen N Reinig het toestel dagelijks met een sopje van afwasmiddel of allesreiniger. Gebruik niet te veel vocht, omdat dit de brander of ventilatieopeningen binnen kan dringen. N Hardnekkige vlekken op email verwijderen met een vloeibaar schuurmiddel of kunststof schuursponsje. Gebruik nooit schuurpoeders, agressieve reinigings- middelen en groene schuursponsjes. N Hardnekkige vlekken op roestvrijstaal verwijderen met een speciaal roestvrijstaal reinigingsmiddel. Poets altijd met de structuur van het roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Als vlekken zich niet laten verwijderen de kookplaat schoonmaken met HG oven & grillreiniger. Behandel altijd de gehele lekbak om “kleurverschil” te voorkomen. Steeds nabehandelen met een glans-/ onderhoudsmiddel voor roestvrijstaal. N Schuursponsjes bevatten schuurmiddelen die krassen veroorzaken op roestvrijstaal. Het roestvrijstaal is voorzien van een structuur. Bij schuren of polijsten ontstaan (glanzende) vlekken in het oppervlak. Deze schades vallen niet onder de garantie. Let op: Hete branderdoppen nooit onderdompelen in koud water. Door de sterke afkoeling kan het email beschadigd raken. 700003299000_HL_HG6111K.indd 4 2-12-2009 9:16:095 INSTALLATIE Algemeen Dit toestel mag alleen door een erkend gas- technisch installateur aangesloten worden. Let op: Dit toestel wordt niet aangesloten op een rookgas-afvoerkanaal. Zorg dus voor voldoende ventilatie. Elektrische aansluiting 230 V - 50 Hz. Dit toestel voldoet aan de voorschriften van de richtlijn 89/336/EEG inzake elektromagnetische compatibiliteit. N De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland is dit onder andere NEN 1010. N Stopcontact en stekker moeten te allen tijde bereikbaar blijven. N Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. Gasaansluiting G1/2ý (ISO 7/1-RC 1/2) N De gasaansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland zijn dit onder andere de GAVO- voorschriften (NEN 1078). Deze bepalen onder andere dat: – uitsluitend goedgekeurde materialen gebruikt mogen worden. – achter een inbouwoven en onder de kookplaat slechts een volledig metalen slang gebruikt mag worden. Let op: De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje. N Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde metalen veiligheidsslang is ook toegestaan. In alle gevallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats, bijvoorbeeld in het naastgelegen keukenkastje. Let op: Een metalen veiligheidsslang mag niet worden geknikt en niet in aanraking komen met bewegende delen van het keukenmeubel. N Alvorens het toestel in gebruik te nemen de aansluitingen met zeepsop controleren op gasdichtheid. N Plaats een kookplaat niet naast een hoge kast of wand van brandbaar materiaal. (Indien niet anders mogelijk, houd dan een minimale afstand van 150 mm tussen buitenkant kookplaat en deze wand. Houd ook een afstand van minimaal 650 mm aan tussen de kookplaat en een eventueel te plaatsen afzuigkap.) 700003299000_HL_HG6111K.indd 5 2-12-2009 9:16:09Inbouwmaten Zaag de uitsparing in het aanrechtblad. Doe dit zeer nauwkeurig (zie maattekening). Zaag ook eventueel aanwezige tussenschotten uit. Zorg ervoor dat u voldoende ruimte vrij laat aan de zij- en achterkant. Houd onder de kookplaat een ruimte met een hoogte van minimaal 15 mm vrij. Let op: De afstand tussen de kookplaat en de achterwand moet minimaal 40 mm bedragen. p. 9

1. Maak een uitsparing in de zijwand van de

keukenkast voor het doorvoeren van de gasleiding.

2. Plak het afdichtband aan de onderkant van

de kookplaat (zie hierboven).

3. Laat de kookplaat in de uitsparing zakken.

4. Fixeer de kookplaat door de klem (B of

C) met behulp van de schroef (A) vast te draaien (zie hieronder). Situatie II vastzetten voorzijde vastzetten achterzijde Situatie I afdicht- band afdicht- band

700003299000_HL_HG6111K.indd 7 2-12-2009 9:16:10Kookplaattype HG6111K Elektrisch aansluiting: AC 230 V-50Hz-0,6 VA N Vonkonsteking N Gas aansluiting:

G1/2” (ISO 7/1 - RC 1/2) N

Afmeting toestel: 620x510x48 lxbxh (mm) N Afmeting nis: 560x480 bxd (mm) N Technische gegevens (zie ook tabel op omslag)

5. Maak de gasaansluiting. Controleer de

aansluitingen met zeepsop op gasdichtheid (zie “gasaansluiting”).

6. Maak de elektrische aansluiting

(zie “elektrische aansluiting”).

7. Controleer de werking van het toestel.

Het inbouwen in combinatie met een inbouw- oven staat beschreven in het installatie- voorschrift van de oven. Pas op: N De onderkant van de inbouwkookplaat wordt heet. Let erop, dat u geen brandbare of kunststof voorwerpen in de eventueel onder het toestel aanwezige lade legt! 700003299000_HL_HG6111K.indd 8 2-12-2009 9:16:10Kookplaattype HG6111K Elektrisch aansluiting: AC 230 V-50Hz-0,6 VA N Vonkonsteking N Gas aansluiting:

Afvoe ren ver pak king en toe stel Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: sKARTON sPOLYETHYLEENFOLIE0% s#&+VRIJPOLYSTYREEN03HARDSCHUIM Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Dit toestel voldoet aan de voorschriften van de richtlijn 89/336/EEG inzake elektromagnetische compatibiliteit. 700003299000_HL_HG6111K.indd 9 2-12-2009 9:16:11Appliance information 1 – control knob for semi-rapid burner 1 2 – control knob for semi-rapid burner 2 3 – control knob for rapid burner 3 4 – control knob for simmer burner 4 5 – control knob for wok burner 5 6 – control knob for rapid burner 6 7 – drip tray 8 – saucepan supports Control knob symbols: 0 off high low
