BEDIENUNGSANLEITUNG HG6111KBA1E Atag

L’EMBALLAGE ET L’APPAREIL

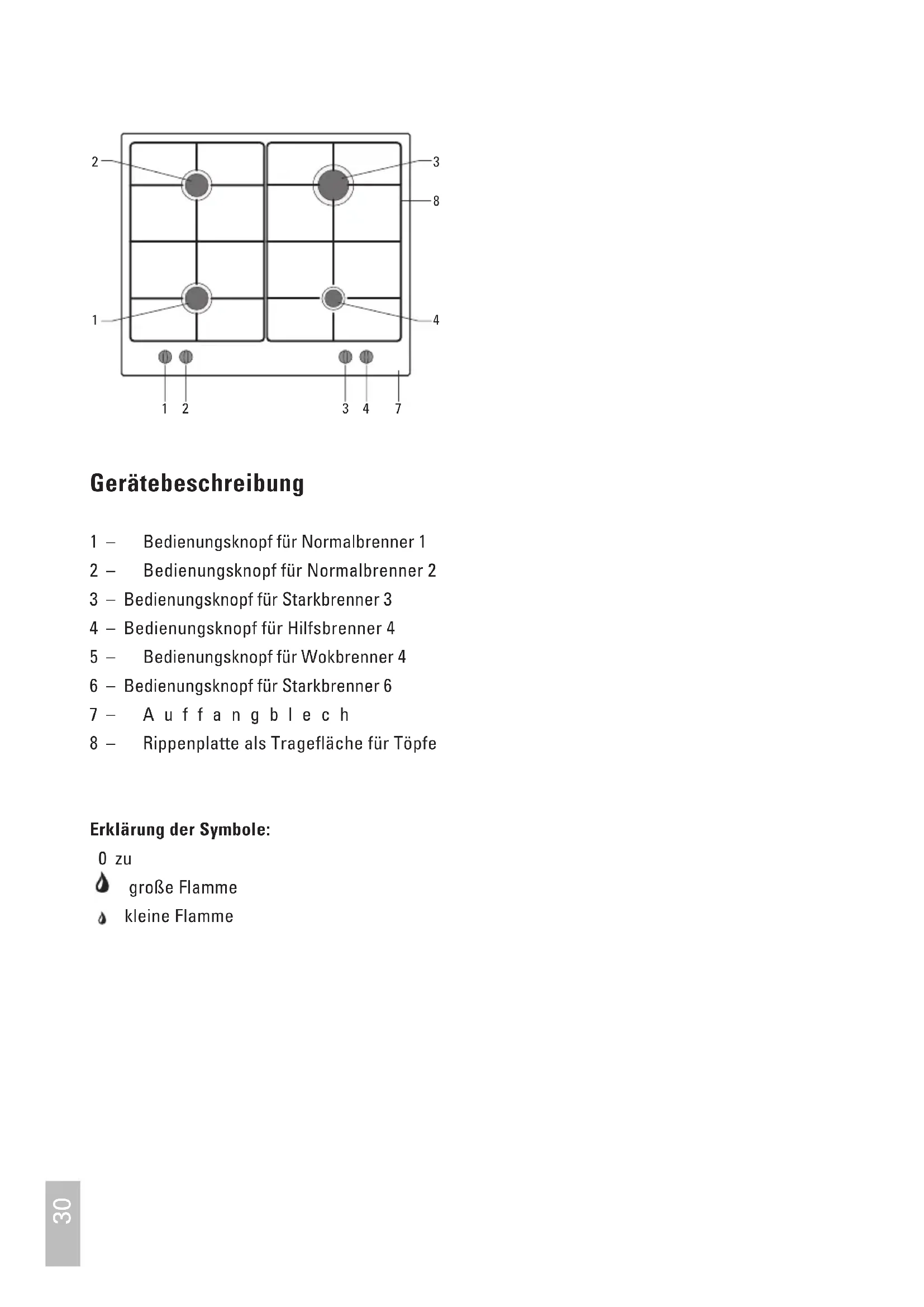

• 700003299000_HL_HG6111K.indd 30 2-12-2009 9:16:1431 INHALT Einleitung Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren. Außerdem finden Sie Umwelt- und Energiespartips. Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig - einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein. Viel Spaß beim Kochen! Inhalt N Gerätebeschreibung p. 31
• N Sicherheit p. 32
• - 33 Vor dem ersten Gebrauch p. 32
• Worauf Sie achten müssen p. 33
• N Bedienung p. 33
• Anzündung p. 33
• N Anwendung p. 34
• Töpfe p. 34
• N Pflege p. 34
• Reinigung p. 34
• N Installation p. 35
• N Montage p. 35
• N Einbauen p. 36
• N Technische Daten N Beseitigung von Verpackung und Gerät . 39 700003299000_HL_HG6111K.indd 31 2-12-2009 9:16:1432 Vor dem ersten Gebrauch N Dieses Gerät darf nur von einem qualifizier- ten Gasinstallateur angeschlossen werden. N Benutzen Sie das Gerät nur, wenn es vorschriftsmäßig eingebaut ist. Bei einem falsch installierten Gerät entfällt der Garantieanspruch. N Bei Reparatur muß der Herd vom Strom oder Gas abgesperrt werden. Ziehen Sie den Stecker aus der Steckdose oder im Zählerkasten auf Null schalten (Gaskochmulde mit elektrischer Zündung). Den Gashahn der Gasleitung zudrehen. N Dieses Kochgerät ist für die Benutzung im Haushalt entworfen. Verwenden Sie es nur zur Bereitung von Mahlzeiten. N Während des Kochens und Bratens erhitzt sich die Kochplatte. Vorsicht wenn Kinder in der Nähe sind. N Fette und Öle sind bei Überhitzung leicht entflammbar. Beobachten Sie die Speisen während der Zubereitung. N Benutzen Sie das Gerät nicht zum Beheizen der Küche. Dabei würde sich Feuchtigkeit im Raum bilden. N Bei der Benutzung des Gas-Kochgeräts entstehen Wärme und Feuchtigkeit im Einbauplatz des Geräts. Achten Sie auf ausreichende Belüftung des Platzes; halten Sie natürliche Ventilationslöcher offen. Bei langem Gebrauch der Kochmulde kan zusätzliche Belüftung erforderlich werden, z.B. ein offenes Fenster. N Die Brenner dürfen nicht ohne Töpfe benutzt werden. Keine Aluminium- oder Kunststoffbehälter auf einen Brenner legen. N Seien Sie vorsichtig mit Zuleitungen von elektrischen Geräten, beispielsweise von einem Mixer. Sie dürfen nicht auf heiße Brenner geraten. N Die Unterseite des Einbaukochfeldes wird heiß. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerät vorhandene Schublade zu legen. N Überprüfen Sie vor der Installation des Gerätes, ob die Gasart und der Gasdruck der Gasquelle mit den Angaben auf dem Typenschild übereinstimmen. SICHERHEIT 700003299000_HL_HG6111K.indd 32 2-12-2009 9:16:1433 Worauf Sie achten müssen Sofort reinigen N Übergekochte Essensreste sofort beseitigen, insbesondere Rotkohl, Apfelmus und Rhabarber. Wenn diese lange auf Email oder Rostfreistahl einwirken, kan des Verfärbungen zur Folge haben. Einbrennen Email N Die Rippenplatte wird durch die Flammen stark erhitzt, wodurch nach einiger Zeit das Email einbrennen kann. Das ist nicht zu vermeiden und fällt darum nicht unter die Garantie. Brenner N Kontrollieren Sie regelmäßig ob die Brennerdeckel noch gut auf den Brennkörpern liegen; eine falsche Lage kann schlechte Zündung, ungünstige Verbrennung oder Schäden an den Brennern zur Folge haben. Anzündung Den Bedienungsknopf eindrücken und nach links drehen und mit einem Streichholz das Gas anzünden. Die Flamme kann stufenlos eingestellt werden, von groß nach klein. Elektrische Anzündung N Den gewünschten Bedienungskopf drücken und nach links in die Großstellung drehen. Den Bedienungsknopf gedrückt halten, bis der Brenner zündet. Thermoelektrische Sicherung N Dieses Gerät ist mit einem Thermoelement ausgestattet. Dies ist ein thermo- elektrisches Schutzsystem. Es sorgt dafür, daß die Gaszufuhr unterbrochen wird, wenn die Flamme erlischt. SICHERHEIT/BEDIENUNG Brennergehäuse Zündkerze Brennerring Brenner Injektor 700003299000_HL_HG6111K.indd 33 2-12-2009 9:16:1434 ANWENDUNG/PFLEGE Töpfe Empfohlene Diameter der Topfböden: Starkbrenner mindestens 24 cm. Normalbrenner mindestens 20 cm. Hilfsbrenner mindestens 12 cm. Wokbrenner mindestens 24 - 26 cm. Falsch: Zuviel Hitze entweicht am Topf entlang. Gut: Die Hitze verteilt sich gleichmäßig über den Topfboden. Tip: Beim Kochen den Deckel auf dem Topf lassen und Sie sparen bis zu 50% Energie. Saubere Töpfe nehmen besser Wärme auf. Reinigung N Das Gerät täglich mit einer Lösung von Spülmittel oder Allesreiniger reinigen. Nicht zu naß behandeln, um Eindringen von Feuchtigkeit in die Brenner oder Ventilationslöcher zu vermeiden. N Hartnäckige Flecken auf Email mit flüssigem Scheuerpulver oder Scheuerschwamm aus Kunststoff entfernen. Verwenden Sie unter keinen Umständen Scheuerpulver, aggressive Reinigungs- mittel oder grüne Scheuerschwämmchen. N Hartnäckige Flecken auf Edelstahl mit einem Edelstahl-Spezialreiniger entfernen. Stets in Edelstahlstrukturrichtung polieren. Damit werden Glanzflecke vermieden. Wenn sich Flecken nicht entfernen lassen, ist das Kochfeld mit HG-Backofen- & Grillreiniger zu reinigen. Behandeln Sie stets die ganze Mulde, um Farbunterschiede zu vermeiden. Stets mit einem Glanz-/Pflegemittel für Edelstahl behandeln. N Reinigungsschwämme enthalten Scheuermittel, die auf Edelstahl Kratzer verursachen. Der Edelstahl ist mit einer Struktur versehen. Beim Scheuern oder Polieren entstehen auf der Oberfläche (glänzende) Flecken. Diese Beschädigungen fallen nicht unter die Garantieleistungen. Achtung: Heiße Brenneraufsätze nie in kaltes Wasser tauchen. Durch die starke Abkühlung kann das Email beschädigt werden. 700003299000_HL_HG6111K.indd 34 2-12-2009 9:16:1435 Algemeines Dieses Gerät darf nur von einem qualifizierten Gasinstallateur angeschlossen werden. Achtung: Dieses Gerät wird nicht an einen Rauchgas- Abzugsschacht angeschlossen. Achten Sie also auf ausreichende Entlüftung. Stromversorgung 230 V - 50 Hz. Das Gerät erfüllt die in der EG-Richtlinie 89/336/EEG genannten Vorschriften über elektromagnetische Kompatibilität. N Der elektrische Anschluß muß den nationalen und kommunalen Vorschriften entsprechen. N Steckdose und Stecker müssen immer gut zugänglich sein. N Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird. Gasanschluß RC 1/2ý (ISO 7/1-RC 1/2) N Der Gasanschluß muß den nationalen und kommunalen Vorschriften entsprechen. Diese besagen u.a., daß: – ausschließlich zugelassene Materialien verwendet werden dürfen; – hinter einem Einbaubackofen und unter einem Kochfeld darf nur ein Metallschlauch verwendet werden. Achtung: Gasart und Land, wofür sich das Gerät eignet, sind auf dem Typenschild angegeben. N Wir empfehlen, das Kochgerät mit einer festen Leitung anzuschließen. Erlaubt ist jedoch auch der Anschluß mit einem speziell hierfür bestimmten Sicherheits- schlauch. Auf jeden Fall muß für das Gerät der Gashahn an einer gut erreichbaren Stelle angebracht werden, z.B. in einem Küchenschrank neben dem Herd. Achtung: Ein Metall-Sicherheitsschlauch darf nicht geknickt werden und auch nicht mit beweglichen Teilen des Küchenmöbels in Berührung kommen. N Vor dem ersten Gebrauch mit einer Seifenlauge kontrollieren, ob die Anschlüsse gasdicht sind. N Nicht neben einen hohen Schrank oder einer Wand aus entflammbarem Material aufstellen. (Wenn nicht anders möglich, dann einen Mindestabstand von 150 mm zwischen Außenseite Kochplatte und Wand berücksichtigen. Der Mindestabstand zwischen Kochstelle und Unterkante einer eventuellen Dunstabzugshaube muß 650 mm betragen.) INSTALLATION 700003299000_HL_HG6111K.indd 35 2-12-2009 9:16:1436 INSTALLATION Einbaumaße Sägen Sie den Ausschnitt in die Arbeitsplatte. Verfahren Sie dabei sorgfältig (siehe Abb.). Sägen Sie eventuell vorhandene Trennwände auch aus. Seitlich und an der Rückseite für ausreichenden Spielraum sorgen. Halten Sie unter der Kochmulde Freiraum von mindestens 15 mm Höhe. Achtung: Der Abstand zwischen dem Kochfeld und der Rückwand muss mindestens 40 mm betragen. p. 38

1. Aussparung in der Seitenwand des

Küchenschranks zum Durchführen der Gasleitung aussägen.

2. Kleben Sie das Abdichtungsband auf die

Unterseite des Kochfeldes (siehe hieroben).

3. Senken Sie das Kochfeld in den Ausschnitt.

4. Fixieren Sie die Kochmulde, indem

Sie Klemme (B oder C) mit Hilfe von Schrauben (A) fest anziehen (siehe hierunter). INSTALLATION Situation II Frontseite befestigen Abdichtungs- band Rückseite befestigen Abdichtungs- band Situation I

700003299000_HL_HG6111K.indd 37 2-12-2009 9:16:1538 TECHNISCHE DATEN Technische Daten (siehe auch Tabelle auf Umschlag)

5. Stellen Sie den Gasanschluß her.

Kontrollieren Sie die Anschlüsse mit Seifenwasser auf Gasdichtheit (siehe “Gasanschluß”).

6. Stellen Sie den elektrischen Anschluß her

(siehe “Elektrischer Anschluß”).

7. Kontrollieren Sie, ob das Gerät funktioniert.

Der Einbau in Kombination mit einem Einbau- Backofen ist in den Installationsanweisungen des Backofens beschrieben. Achtung: N Die Unterseite des Einbaukochfeldes wird heiß. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerät vorhandene Schublade zu legen. Kochplattentyp HG6111K Elektrizität Anschluß: AC 230 V-50Hz-0,6 VA N Zündung N Gas Anschluß:

BESEITIGUNG VERPACKUNG / GERÄT

Kochplattentyp HG6111K Elektrizität Anschluß: AC 230 V-50Hz-0,6 VA N Zündung N Gas Anschluß:

G1/2” (ISO 7/1 - RC 1/2) N

Abmessung des Geräts: 620x510x48 TxBxH (mm) N Afmeting nis: 560x480 BxT (mm) N Verpackung und Gerät entsorgen Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät muss am Ende seines Lebenszyklus in verantwortungsvoller Weise entsorgt werden. Sie erhalten hierzu Informationen bei den zuständigen Behörden. Die Verpackung des Gerätes ist wieder- verwendbar. Verwendet können sein: s0APIER s0OLYETHYLENFOLIE0% s#&+FREIES0OLYSTYROL03(ARTSCHAUM Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Das Gerät erfüllt die in der EG-Richtlinie 89/336/EEG genannten Vorschriften über elektromagnetische Kompatibilität. 700003299000_HL_HG6111K.indd 39 2-12-2009 9:16:15
