BEDIENUNGSANLEITUNG HG9572MDA1E Atag

Energieeffizienz je Gasbrenner (EE Gasbrenner

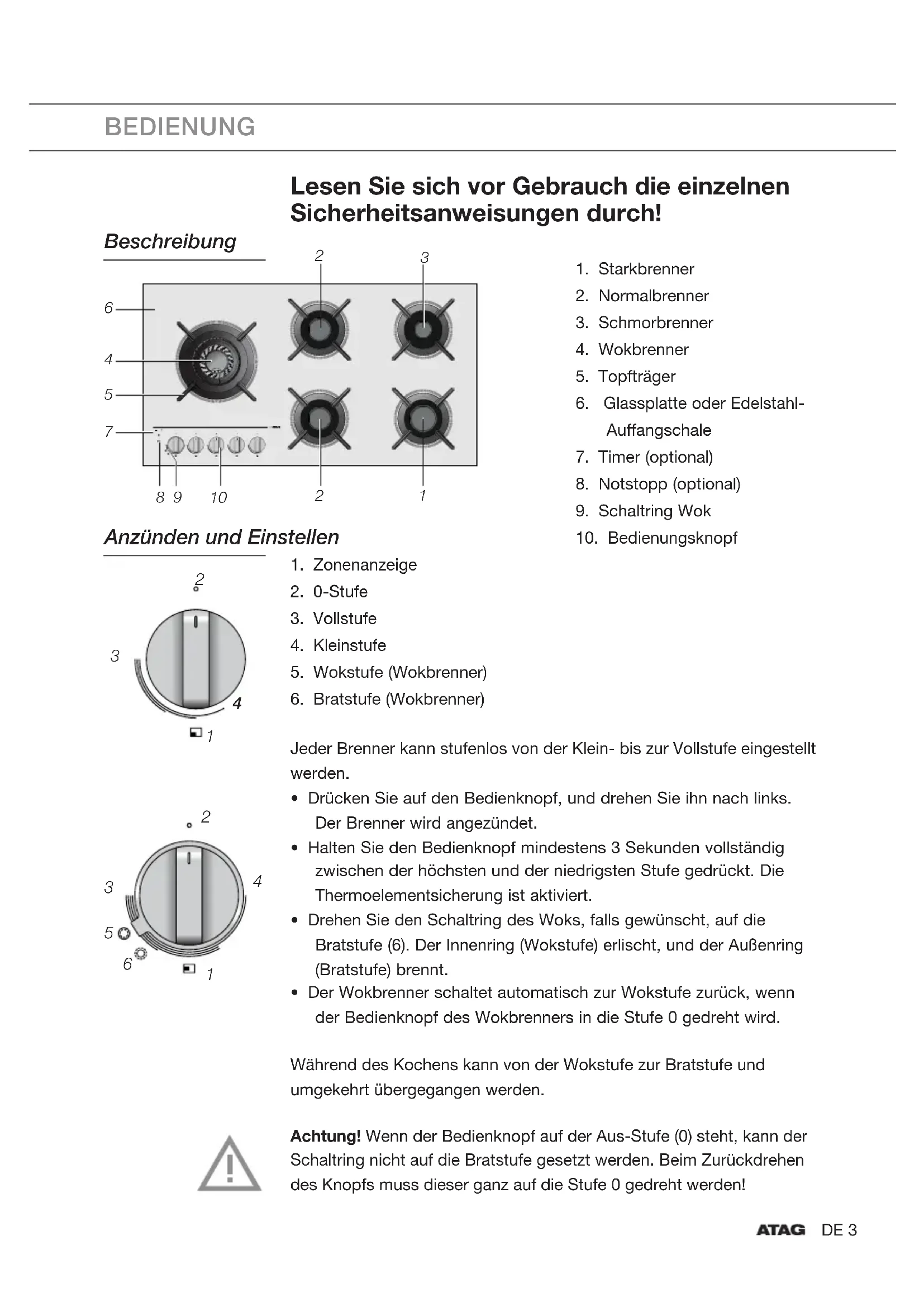

5. Wokstufe (Wokbrenner)

6. Bratstufe (Wokbrenner)

Jeder Brenner kann stufenlos von der Klein- bis zur Vollstufe eingestellt werden.

• Drücken Sie auf den Bedienknopf, und drehen Sie ihn nach links. Der Brenner wird angezündet.

• Halten Sie den Bedienknopf mindestens 3 Sekunden vollständig zwischen der höchsten und der niedrigsten Stufe gedrückt. Die Thermoelementsicherung ist aktiviert.

• Drehen Sie den Schaltring des Woks, falls gewünscht, auf die Bratstufe (6). Der Innenring (Wokstufe) erlischt, und der Außenring (Bratstufe) brennt.

• Der Wokbrenner schaltet automatisch zur Wokstufe zurück, wenn der Bedienknopf des Wokbrenners in die Stufe 0 gedreht wird. Während des Kochens kann von der Wokstufe zur Bratstufe und umgekehrt übergegangen werden. Achtung! Wenn der Bedienknopf auf der Aus-Stufe (0) steht, kann der Schaltring nicht auf die Bratstufe gesetzt werden. Beim Zurückdrehen des Knopfs muss dieser ganz auf die Stufe 0 gedreht werden!

6. Glassplatte oder Edelstahl-

8 9DE 4 Timer (optional) Mit der Timerfunktion können Sie dafür sorgen, dass ein oder mehrere Brenner automatisch ausgeschaltet werden.

• Wählen Sie mit der Timertaste (2) den Brenner, der automatisch ausgeschaltet werden soll. Drücken Sie wiederholt auf die Timertaste, bis das Timerdisplay "00" (4) oberhalb des Bedienknopfs des gewünschten Brenners aufleuchtet.

• Stellen Sie mit den Tasten + und - (1) die Zubereitungszeit ein (max. 6 Stunden). Kurzes Drücken erhöht die Zeit um eine Minute; langes Drücken (3 Sek.) erhöht die Zeit um 10 Minuten. Ab einer Stunde zeigt das Display (4) "1h" und danach abwechselnd die Zahl der Stunden und der Minuten.

• Auf dem Display (4) wird die letzte Minute in Sekundenschritten bis "00" heruntergezählt.

• Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal. Der vom Timer gesteuerte Brenner wird ausgeschaltet. Drücken Sie auf die Timertaste (2), um das akustische Signal auszuschalten. Achtung Der Timer hält die Speisen nicht auf der gewünschten Temperatur, diese regeln Sie selbst mit dem Bedienknopf. Kochwecker Stellen Sie die Zeit so wie bei der Timerfunktion ein, jedoch bei einem Brenner, den Sie gerade nicht verwenden. Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal. Drücken Sie auf die Auswahltaste, um das akustische Signal auszuschalten. Achtung! Der Brenner wird nicht automatisch ausgeschaltet. Wiedergabe der Kochzeit Wenn Sie die Zeit eines Kochvorgangs nachverfolgen möchten, können Sie die "Wiedergabe der Kochzeit" einstellen.

1. Wählen Sie mit der Timertaste (2) den Brenner, dessen Kochzeit

wiedergegeben werden soll. Drücken Sie wiederholt auf die Timertaste, bis das Timerdisplay "00" (4) oberhalb des gewünschten Brenners aufleuchtet.

2. Stellen Sie keine Zeit ein, und warten Sie 5 Sekunden lang. Die Zeit

beginnt zu laufen. Notstopp Drücken Sie auf die Notstopptaste (3), um alle Brenner auf einmal auszuschalten. BEDIENUNG

4DE 5 GEBRAUCH Ausschalten eines oder mehrerer Timer

• Wählen Sie mit der Timertaste den gewünschten Brenner, für den Sie die Timerfunktion ausschalten möchten.

• Drücken Sie erneut auf die Timertaste, und halten Sie sie mindestens drei Sekunden lang gedrückt. Die Timerfunktion für diesen Brenner wird ausgeschaltet. Wenn Sie alle Timerfunktionen gleichzeitig ausschalten möchten, halten Sie die Timertaste für mindestens drei Sekunden gedrückt. Ausschalten des akustischen Signals Das akustische Signal (beim Berühren der Tasten) kann ein- und ausgeschaltet werden.

• Drücken Sie auf die Notstopptaste, bis Sie einen langen Piepton hören.

• Drücken Sie (innerhalb von fünf Sekunden) auf die Tasten + und - des Timers.

• Ein langer Piepton zeigt an, dass das Signal ein- oder ausgeschaltet ist. Verwendung Kochgeschirr

• Achten Sie immer darauf, dass die Flammen unter dem Kochgeschirr bleiben. Wenn Flammen seitlich neben dem Kochgeschirr hochschlagen, geht viel Energie verloren. Darüber hinaus können dadurch die Handgriffe heiß werden.

• Verwenden Sie keine Töpfe/Pfannen mit einem Bodendurchmesser von weniger als 12 cm. Kleinere Töpfe/Pfannen stehen nicht stabil. Wokring und Verkleinerungsrost Der Wokring, der für den Wokbrenner mitgeliefert ist oder oder als Zubehör erhältlich ist, sorgt für zusätzliche Stabilität eines Woks mit rundem Boden. Der Verkleinerungsrost, der mitgeliefert oder als Zubehör erhältlich ist, ermöglicht Ihnen die Verwendung kleinerer Töpfe und Pfannen. Verwenden Sie den Verkleinerungsrost nicht auf dem Wokbrenner. Verwenden Sie den Wokring nicht auf der Wok-Bratstufe. Diese könnten sich dadurch verfärben. Topfträger Setzen Sie die Topftäger senkrecht nach unten, ohne sie über die Auffangschale zu verschieben. Positionieren Sie die Topfträger auf der Auffangschale mit Hilfe der Positionierzapfen. falsch richtig Wok-Ring VerkleinerungsrostDE 6 WARTUNG Brenner Setzen Sie die Brennerteile mithilfe der Positionierzapfen (1) ineinander. Wokbrenner Setzen Sie den Wokbrenner korrekt auf. Eine inkorrekte Positionierung der Wokbrennerteile kann dazu führen, dass der Brenner schlecht funktioniert.

1. Setzen Sie den Brennerkelch (2) in das Brennergehäuse (1).

2. Setzen Sie den Innenring (3) auf den Brennerkelch (2); verwenden

Sie dazu die Positionierzapfen.

3. Setzen Sie den Außenring (4) auf den Brennerkelch (2); verwenden

Sie dazu die Positionierzapfen. Platzieren des Kelchs Seitenansicht Platzieren der Ringe

4DE 7 WARTUNG Wartung Eine regelmäßige Wartung direkt nach der Verwendung verhindert, dass übergekochte Speisen lange einwirken und hartnäckige, schwer zu entfernende Verunreinigungen verursachen. Verwenden Sie dazu ein mildes Reinigungsmittel. Reinigen Sie zuerst die Bedienungsknöpfe, Brenner und Topfträger und dann erst die Auffangschale oder die Glasplatte. Dadurch verhindern Sie, dass die Auffangschale oder die Glasplatte während der Reinigung erneut verschmutzt wird. Achtung! Brennerteile dürfen nicht in einer Geschirrspülmaschine gereinigt werden. Die Teile können vom Geschirrspülmittel angegriffen werden! Hartnäckige Flecken auf dem Email (Topfträger, Brennerkappen) Hartnäckige Flecken entfernen Sie am besten mit einem flüssigen Reinigungsmittel oder einem Scheuerschwamm aus Kunststoff. Verwenden Sie keine Scheuerpulver, Scheuerpads, scharfen Gegenstände oder aggressiven Reinigungsmittel. Hartnäckige Flecken auf der Glasplatte Reinigen Sie die Glasplatte mit einem speziell für keramische Kochplatten geeigneten Reinigungsmittel. Wasserringe oder Kalkreste entfernen Sie am besten mit Reinigungsessig. Hartnäckige Flecken auf Edelstahl (Auffangschalen) Wenn Sie hartnäckige Flecken auf Edelstahl entfernen möchten, verwenden Sie dazu am besten ein spezielles Edelstahlreinigungsmittel. Wischen Sie dabei stets in Richtung der Struktur des Stahls, um Glanzflecken zu vermeiden (dadurch entstehende Schäden werden von der Garantie nicht abgedeckt!). Die Oberfläche der Edelstahl- Auffangschalen kann sich nach einiger Zeit verfärben. Wokbrennerteile aus Messing Einige Teile des Wokbrenners bestehen aus Messing. Es ist normal, dass sich Messing durch die beim Kochen entstehenden hohen Temperaturen verfärbt. Weitere Wartungs- und Reinigungshinweise finden Sie auf der Website www.atagservice.nl.DE 8 STÖRUNGEN Störungstabelle Wenn Sie zweifeln, ob Ihre Gaskochplatte korrekt funktioniert, bedeutet dies nicht zwangsläufig, dass ein Defekt vorliegt. Überprüfen Sie in jedem Fall die Punkte in der nachfolgenden Tabelle, oder suchen Sie nach weiteren Informationen auf der Website "www.atagservice.nl".

SYMPTOM MÖGLICHE URSACHE LÖSUNG

In der Nähe des Geräts riecht es nach Gas. Der Anschluss des Geräts ist undicht. Schließen Sie den Gashaupthahn. Nehmen Sie Verbindung mit Ihrem Installateur auf. Ein Brenner lässt sich nicht anzünden. Stecker nicht in der Steckdose. Sicherung defekt/ Sicherung im Zählerkasten ausgeschaltet. Zündkerze (1) verschmutzt/ feucht. Brennerteile nicht korrekt eingesetzt. Brennerteile verschmutzt/ feucht. Hauptgashahn geschlossen. Störung im Gasnetz. Die Gasflasche oder der Gastank ist leer. Die falsche Gasart wird verwendet. Stecken Sie den Stecker wieder in die Steckdose. Setzen Sie eine neue Sicherung ein, oder schalten Sie die Sicherung wieder ein. Reinigen/trocknen Sie die Zündkerze. Setzen Sie die Brennerteile über die Zentriernocken ineinander. Reinigen/trocknen Sie die Brennerteile. Achten Sie dabei darauf, dass die Ausstromöffnungen frei sind. Öffnen Sie den Hauptgashahn. Informieren Sie sich bei Ihrem Gaslieferanten. Schließen Sie eine neue Gasflasche an, oder lassen Sie den Tank füllen. Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Installateur. Der Brenner brennt nicht gleichmäßig. Brennerteile nicht korrekt eingesetzt. Brennerteile verschmutzt/ feucht. Die falsche Gasart wird verwendet. Setzen Sie die Brennerteile über die Zentriernocken ineinander. Reinigen/trocknen Sie die Brennerteile. Achten Sie dabei darauf, dass die Ausstromöffnungen frei sind. Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Installateur. Brenner erlischt nach dem Anzünden. Sie haben den Bedienungsknopf nicht lang/ tief (mindestens 3 Sekunden) gedrückt gehalten. Thermoelement (2) ist verschmutzt. Halten Sie den Bedienknopf mindestens 3 Sekunden vollständig zwischen der Voll- und der Kleinstufe gedrückt. Bei der ersten Verwendung kann dies wegen der Anfuhr des Gases eventuell länger dauern. Reinigen/trocknen Sie das Thermoelement.

SYMPTOM MÖGLICHE URSACHE LÖSUNG

Der Timer zeigt einen Fehlercode F0 – F6 (falls vorhanden). Auf dem Gerät befinden sich Gegenstände, Wasser oder Schmutz. Taste zu lang bedient. Achten Sie darauf, dass nichts auf dem Gerät liegt. Achten Sie darauf, dass das Gerät sauber und frei von Wasser ist. Wenn der Fehlercode nicht verschwindet, wenden Sie sich an Ihren Installateur. Die keramische Glasplatte ist gebrochen. Ein Gegenstand ist auf die Platte gefallen. Schließen Sie den Gashaupthahn, und ziehen Sie den Stecker aus der Steckdose. Nehmen Sie Verbindung mit Ihrem Installateur auf. Achtung! Werfen Sie eine gebrochene keramische Glasplatte nicht in den Glasabfallbehälter, sondern liefern Sie sie beim Entsorgungsdienst Ihrer Gemeinde ab.DE 10 UMWELTASPEKTE Entsorgung des Geräts und der Verpackung Bei der Herstellung des Geräts wurden dauerhafte Materialien verwendet. Die Verpackung des Geräts kann dem Recycling zugeführt werden. Folgende Materialien können verwendet worden sein:

• Polypropylenband (PP). Diese Materialien sind auf verantwortungsbewusste und vorschriftsmäßige Weise zu entsorgen. Um auf die Verpflichtung zu getrennter Entsorgung elektrischer Haushaltsgeräte hinzuweisen, ist auf dem Produkt das Symbol eines durchgestrichenen Mülleimers angebracht. Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer NICHT zusammen mit dem Hausmüll entsorgt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgeräts vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit. Zudem wird die Wiederverwertung der Materialien, aus denen das Gerät besteht, ermöglicht, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Achtung! Werfen Sie eine gebrochene keramische Glasplatte nicht in den Glasabfallbehälter, sondern liefern Sie sie beim Entsorgungsdienst Ihrer Gemeinde ab. Konformitätserklärung Wir erklären hiermit, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen sowie die Anforderungen der angegebenen Normen erfüllen.EN 3 OPERATION Before use, read the separate safety instructions first! Description Ignition and adjustment
