GEBRUIKSAANWIJZING HG9572MDA1E Atag

Energie-efficiëntie van de gaskookplaat (EE gaskookplaat

Energie-efficiëntie per gasbrander (EE gasbrander

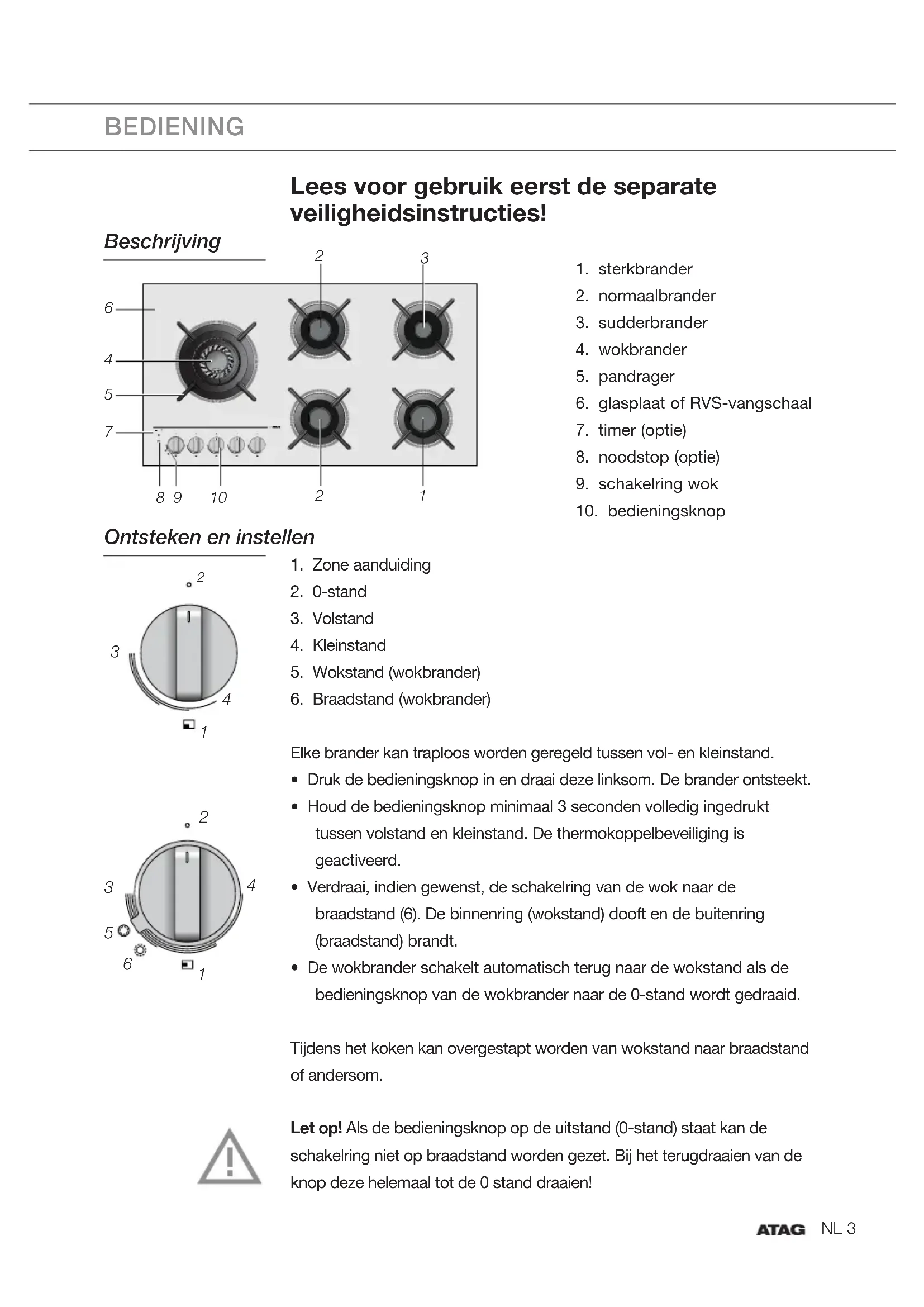

%NL 3 BEDIENING Lees voor gebruik eerst de separate veiligheidsinstructies! Beschrijving Ontsteken en instellen

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

• Druk de bedieningsknop in en draai deze linksom. De brander ontsteekt.

• Houd de bedieningsknop minimaal 3 seconden volledig ingedrukt tussen volstand en kleinstand. De thermokoppelbeveiliging is geactiveerd.

• Verdraai, indien gewenst, de schakelring van de wok naar de braadstand (6). De binnenring (wokstand) dooft en de buitenring (braadstand) brandt.

• De wokbrander schakelt automatisch terug naar de wokstand als de bedieningsknop van de wokbrander naar de 0-stand wordt gedraaid. Tijdens het koken kan overgestapt worden van wokstand naar braadstand of andersom. Let op! Als de bedieningsknop op de uitstand (0-stand) staat kan de schakelring niet op braadstand worden gezet. Bij het terugdraaien van de knop deze helemaal tot de 0 stand draaien!

6. glasplaat of RVS-vangschaal

8 9NL 4 Timer (optie) Met de Timer functie kunt u 1 of meerdere branders automatisch laten uitschakelen.

• Kies met de timertoets (2) de brander die u automatisch wilt laten uitschakelen. Druk herhaaldelijk op de timertoets totdat de timer display “00” (4) boven de bedieningsknop van de gewenste brander oplicht.

• Stel met de + en – toetsen (1) de bereidingstijd in (max. 6 uur). Kort indrukken verhoogt de tijd met 1 minuut; lang indrukken (3 sec.) verhoogt de tijd met 10 minuten. Vanaf 1 uur zal de display (4) “1h” weergeven en daarna afwisselend het aantal uren en minuten.

• In de display (4) wordt de tijd in de laatste minuut in seconden teruggeteld naar “00”.

• Wanneer de ingestelde tijd verlopen is hoort u een geluidssignaal. De timer-bediende brander schakelt uit. Druk op de timertoets (2) om het geluidssignaal te stoppen. Let op De timer houdt het gerecht niet op de gewenste temperatuur, dit regelt u zelf met de bedieningsknop. Kookwekker Stel de tijd in zoals bij de timerfunctie, echter bij een brander die u niet gebruikt. Wanneer de ingestelde tijd verlopen is hoort u een geluidssignaal. Druk op de selectietoets om het geluidssignaal te stoppen. Let op! De brander wordt niet automatisch uitgeschakeld. Weergave kooktijd Als u de tijd van een kookproces wilt bijhouden kunt u ‘weergave kooktijd’ instellen.

1. Kies met de timertoets (2) de brander waarvan u kooktijd wilt laten

weergeven. Druk herhaaldelijk op de timertoets totdat de timer display “00” (4) boven de gewenste brander oplicht.

2. Stel geen tijd in, maar wacht 5 seconden. De tijd begint te lopen.

Noodstop Druk de noodstoptoets (3) in om alle branders in één keer uit te schakelen. BEDIENING

4NL 5 GEBRUIK Uitschakelen van één of meerdere timers

• Selecteer met de timertoets de gewenste brander waarvan u de timerfunctie wilt uitschakelen.

• Druk opnieuw op de timertoets en houd deze tenminste 3 seconden ingedrukt. De timerfunctie wordt bij deze brander uitgeschakeld. Als u alle timerfuncties tegelijkertijd wilt uitschakelen, houd u de timertoets minimaal 3 seconden ingedrukt. Uitschakelen geluidssignaal Het geluidssignaal (bij aanraken van de toetsen) is in- en uit te schakelen.

• Druk op de noodstoptoets tot een lange pieptoon hoorbaar is.

• Druk (binnen 5 sec.) gelijktijdig op de + en - toets van de timer.

• Een lange pieptoon geeft aan dat het signaal in- of uitgeschakeld is. Gebruik Pannen

• Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden.

• Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Kleinere pannen staan niet stabiel. Wokring en verkleinrooster De wokring dat ten behoeve van de wokbrander is meegeleverd of als accessoire verkrijgbaar is zorgt voor extra stabiliteit bij een wok met een ronde bodem. Het verkleinrooster dat is meegeleverd of als accessoire verkrijgbaar is zorgt ervoor dat u extra kleine pannen kunt gebruiken. Gebruik het verkleinrooster niet op de wokbrander. Gebruik de wokring niet op de wok braadstand. Deze kunnen dan verkleuren. Pandrager Plaats de pandragers rechtstandig naar beneden, zonder over de vangschaal te schuiven. Positioneer de pandragers op de vangschaal met behulp van de positioneernokken. fout goed wokring verkleinroosterNL 6 ONDERHOUD Brander Zet de branderdelen in elkaar met behulp van de positioneernokken (1). Wokbrander Plaats de wokbrander op de juiste manier. Het onjuist plaatsen van de wokbranderdelen kan leiden tot een slecht functionerende brander.

1. Plaats het branderkelk (2) in de branderhuis (1).

2. Plaats de binnenring (3) op het branderkelk (2) met gebruik van de

3. Plaats de buitenring(4) op de branderkelk (2) met behulp van de

positioneernokken. kelk plaatsen zijaanzicht ringen plaatsen

4NL 7 ONDERHOUD Onderhoud Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel. Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de vangschaal of glasplaat. Hiermee voorkomt u dat de vangschaal of glasplaat tijdens het reinigen opnieuw vuil wordt. Let op! Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden! Hardnekkige vlekken op emaille (pandragers, branderdoppen) Hardnekkige vlekken kunt u het beste ver wij de ren met een vloei- baar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen. Hardnekkige vlekken op de glasplaat Maak de glasplaat schoon met een speciaal reinigingsmiddel voor keramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn. Hardnekkige vlekken op roestvaststaal (vangschalen) Wanneer u hardnekkige vlekken op roestvaststaal wilt verwijderen kunt u het beste een speciaal roestvaststaal-reinigingsmiddel gebruiken. Poets dan wel altijd met de structuur van het staal mee om glansplekken te voorkomen (schades die hierdoor ontstaan vallen niet onder de garantie!). Het oppervlak van roestvaststalen vangschalen kan na verloop van tijd enigszins verkleuren. Messing wokbranderdelen Enkele delen van de wokbrander zijn vervaardigd uit messing. Het is normaal dat de kleur van het messing verandert als gevolg van de hoge temperaturen die tijdens het wokken ontstaan. Raadpleeg de website www.atagservice.nl voor aanvullende onderhouds- en reinigingsinstructies!NL 8 STORINGEN Storingstabel Wanneer u twijfelt over de goede werking van uw gaskookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website ‘www.atagservice.nl’.

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING

Het ruikt naar gas bij het toestel. De aansluiting van het toestel lekt. Sluit de gashoofdkraan. Neem contact op met uw installateur. Een brander ontsteekt niet. Stekker niet in stopcontact. Zekering defect/zekering in meterkast uitgeschakeld. Bougie (1) vervuild/vochtig. Branderdelen niet juist geplaatst. Branderdelen vervuild/ vochtig. Hoofdgaskraan gesloten. Storing aan het gasnet. Gasfles of -tank is leeg. Verkeerd soort gas gebruikt. Steek de stekker in het stopcontact. Monteer een nieuwe zekering of schakel de zekering weer in. Reinig/droog de bougie. Zet de branderdelen via de centreernokken in elkaar. Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn. Open de hoofdgaskraan. Informeer bij uw gas-leverancier. Sluit een nieuwe gasfles aan of laat de tank vullen. Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur. De brander brandt niet egaal. Branderdelen niet juist geplaatst. Branderdelen vervuild/ vochtig. Verkeerd soort gas gebruikt. Zet de branderdelen via de centreernokken in elkaar. Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn. Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur. Brander dooft na het ontsteken. U heeft de bedieningsknop niet lang en/of diep genoeg (minimaal 3 seconden) ingedrukt gehouden. Thermokoppel (2) is vervuild. Houd de bedieningsknop minimaal 3 sec. volledig ingedrukt tussen de vol- en de klein- stand. Bij eerste gebruik kan dit langer duren i.v.m. aanvoer van gas. Reinig/droog het thermokoppel

De timer geeft een foutcode F0 – F6 (indien aanwezig). Er ligt een voorwerp, water of vuil op de toetsen. Toets is te lang bediend. Zorg er niets op de toetsen ligt. Zorg dat de toetsen schoon zijn en er geen water op ligt. Indien de foutcode niet verdwijnt neem dat contact op met de installateur. Keramische glasplaat gebroken. Voorwerp op gevallen. Sluit de gashoofdkraan en neem de stekker uit het stopcontact. Neem contact op met uw installateur. Let op! Werp een gebarsten keramische glasplaat niet in de glasbak maar lever deze in bij de milieustraat van de gemeente.NL 10 MILIEU ASPECTEN Afvoeren toestel en verpakking Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• polypropyleenband (PP). Deze materialen op verantwoorde wijze en conform de overheids- bepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Let op! Werp een gebarsten keramische glasplaat niet in de glasbak maar lever deze in bij de milieustraat van de gemeente. Conformiteitsverklaring Hiermee verklaren wij dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.FR 3 COMMANDE Avant toute utilisation, veuillez lire les consignes de sécurité ! Description Allumage et réglage
