GEBRUIKSAANWIJZING HIDD8472EV Atag

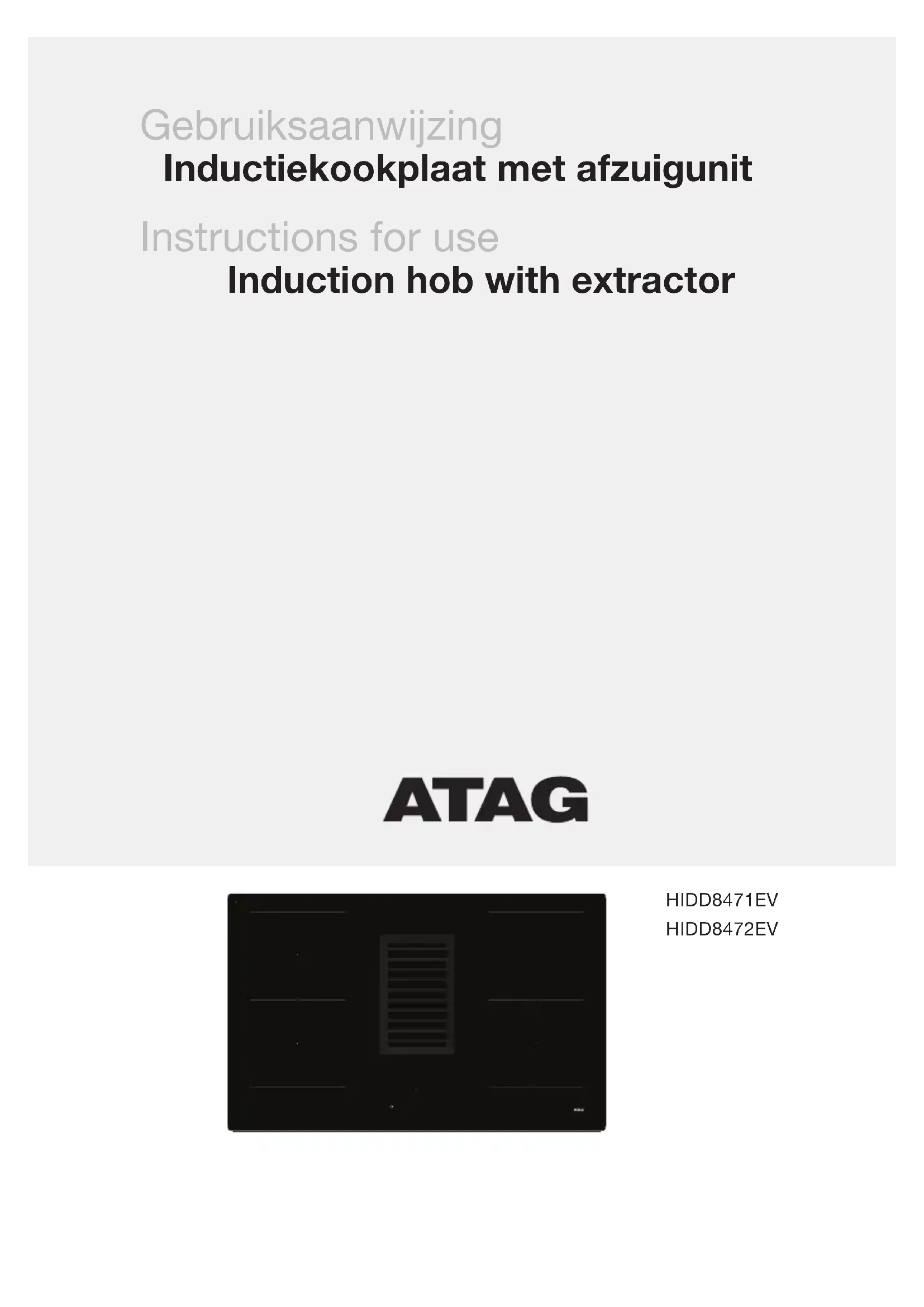

Gebruiksaanwijzing Inductiekookplaat met afzuigunit Instructions for use Induction hob with extractor HIDD8471EV HIDD8472EVNL 2 Uw inductiekookplaat Inleiding 4 Beschrijving 5 Bedieningspaneel 6 Meldingen op het display 7 Veiligheid Temperatuurbeveiliging 8 Kookduurbegrenzer 8 Voor het eerste gebruik Gebruik van de aanraaktoetsen en de schuifregelaar 9 Inductiegeluiden 9 Geschikte pannen 9 Pandetectie 10 Vermogensniveaus 10 Richtlijnen voor het koken 11 Gebruik van de afzuigunit 12 Bediening van de kookplaat Bereiding starten 13 Boost 14 Pandetectiesymbool 14 Klaar met koken 15 De automatische opwarmfunctie inschakelen 15 De warmhoudfunctie inschakelen 16 De Bridge-inductiekookzones koppelen 16 Koken pauzeren 17 De eierwekker gebruiken 18 De timer gebruiken 19 Herstelfunctie 20 Kinderslot 20 Vergrendelingsfunctie voor een snelle reiniging 21 Bediening van de afzuigunit De automatische afzuigmodus uitschakelen 22 De automatische afzuigmodus uitschakelen tijdens het koken 22 Handmatig de afzuigunit inschakelen 23 INHOUDSOPGAVENL 3 INHOUDSOPGAVE Boost 23 Instellen van 15 minuten vertragingstijd 24 Verzadiging van het vetfilter 24 Verzadiging van het geurfilter 25 Geheugenreset van de indicatie van de filterverzadiging 25 Gebruikersmenu 26 Vermogensbegrenzer 27 Onderhoud Reiniging 29 Waterreservoir 29 Filters reinigen 30 Problemen oplossen 31 Technische specificaties Technische gegevens 33 Informatie volgens verordening (EU) 66/2014 33 Milieuaspecten Verpakking en apparaat afdanken 34 Gebruikte pictogrammen Belangrijke informatie Handig om te weten Elektrische aansluitingNL 4 Inleiding Gefeliciteerd met uw keuze voor dit toestel van Atag. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan. In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van pas kan komen. Lees eerst de separate veiligheidsinstructies voordat u het toestel gebruikt. Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik. Deze handleiding dient als referentie voor de servicedienst. Plak het typeplaatje in het daarvoor bestemde kader, achter op de handleiding. Het typeplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. UW INDUCTIEKOOKPLAATNL 5 Beschrijving

1. Kookzone links voor 21 x 19 cm / 2,1 kW (boost 3,0 kW)

5. Kookzone rechts voor 21 x 19 cm / 2,1 kW (boost 3,0 kW)

2. Schuifregelaar (van stand 0 t/m stand 9) voor:

▷ het instellen van een waarde (vermogensniveau/afzuigsnelheid/minuten)

▷ Wanneer een kookzone wordt gekozen en een vermogensniveau (>2) is ingesteld, wordt de afzuigunit automatisch ingeschakeld met de vereiste afzuigsnelheid. Standaard is de automatische modus actief.

6. Kookzonetoets rechts voor (display kookzone) en timersymbool

9. Linker timertoets en rechter timertoets (display timer)

10. Kookzonetoets links achter (display kookzone) en timersymbool

11. Kookzonetoets links voor (display kookzone) en timersymbool

12. Afzuigtoets (display afzuigunit), timersymbool, vetfiltersymbool en geurfiltersymbool.

Op het bedieningspaneel zijn alleen de toetsen zichtbaar die kunnen worden gebruikt. Door aanraking wordt de toets feller verlicht. Een statische stip naast een kookzonetoets geeft aan dat de kookzone geselecteerd is.NL 7 Meldingen op het display Display kookzone Beschrijving

Vermogensniveau: 1 = lage stand / 9 = hoge stand. Boostniveau actief. Geen (geschikte) pan op de kookzone (pandetectiesymbool). Restwarmte-indicator: de kookplaat heeft voor elke kookzone een restwarmte-indicator waarmee wordt aangegeven welke kookzone nog warm is. Zelfs als de kookplaat is uitgeschakeld, blijft de indicator ‘H’ ingeschakeld zolang de kookzone nog warm is! Raak de kookzones niet aan wanneer deze indicator brandt. Gevaar! Risico op brandwonden. Kinderslot actief. Automatische verhitting actief. Warmhoudfunctie actief. Pauzefunctie actief. Gekoppelde Bridge inductie zones actief. Timer actief. Display afzuigunit Beschrijving

Afzuigsnelheid: 1 = lage stand / 8 = hoge stand. Boostniveau actief. Indicatie verzadiging vetlter. Indicatie verzadiging geurlter. Timer actief. Display timer Beschrijving Timer niet ingesteld. Timer ingesteld (25 minuten). UW INDUCTIEKOOKPLAATNL 8 Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat in gebruik neemt! Temperatuurbeveiliging Een sensor controleert continu de temperatuur van bepaalde onderdelen van de kookplaat. Elke kookzone is voorzien van een sensor die continu de temperatuur van de bodem van de pan controleert om risico op oververhitting te voorkomen wanneer een pan droogkookt. Bij een te hoge temperatuur wordt de kookstand van de kookplaat automatisch verlaagd of wordt de kookplaat automatisch uitgeschakeld. Kookduurbegrenzer De kookduurbegrenzer is een veiligheidsfunctie van uw kookplaat. Deze wordt geactiveerd als u vergeet de kookplaat uit te schakelen. Afhankelijk van het gekozen vermogensniveau wordt de kookduur als volgt begrensd: Vermogensniveau Maximale gebruikstijd (in uren, minuten) 1 8 uur, 36 min. 2 6 uur, 42 min. 3 5 uur, 18 min. 4 4 uur, 18 min. 5 3 uur, 30 min. 6 2 uur, 18 min. 7 2 uur, 18 min. 8 1 uur, 48 min. 9 1 uur, 30 min. P (boost) 5 min. (schakelt dan terug naar stand 9) Vermogensregeling Twee kookzones die achter elkaar liggen beïnvloeden elkaar. Wanneer deze kookzones tegelijk ingeschakeld zijn, wordt het vermogen automatisch verdeeld. Wanneer de boostfunctie wordt gekozen, wordt de andere kookzone automatisch op een iets lagere stand gezet. Staat een kookzone op boost en u wilt de andere op stand 9 of boost zetten, zal de kookzone met boost automatisch naar een lagere stand gaan. De automatische opwarmfunctie wordt uitgeschakeld. VEILIGHEIDNL 9

VOOR HET EERSTE GEBRUIK

Gebruik van de aanraaktoetsen en de schuifregelaar Plaats uw vingertop plat op een toets of op de schuifregelaar voor het beste resultaat. U hoeft geen druk uit te voeren. De aanraaktoetsen reageren alleen op lichte druk van een vingertop. Bedien de toetsen niet met andere objecten. Inductiegeluiden Een tikkend geluid Dit wordt veroorzaakt door de vermogensbegrenzer op de linker- en rechterzones. Ook bij lagere kookstanden kunt u een tikkend geluid horen. Pannen maken geluid Pannen kunnen tijdens het koken geluid maken. Dit wordt veroorzaakt door de energie die van de kookplaat naar de pan stroomt. Bij hoge niveaus is dit bij sommige pannen een heel normaal verschijnsel. Dit is niet schadelijk voor de pannen of de kookplaat. De ventilator maakt geluid Het toestel is voorzien van een ventilator om de levensduur van de elektronica te verlengen. Als u het toestel intensief gebruikt, wordt de ventilator ingeschakeld om het toestel te koelen en hoort u een zoemend geluid. De ventilator blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld. Geschikte pannen Voor inductiekoken moet een pan een dikke vlakke bodem hebben (minimaal 2,25 mm). Gebruik pannen van magnetisch materiaal of pannen met een sandwichbodem. De beste pannen om te gebruiken hebben het Class Induction-keurmerk. Andere pannen leveren lagere prestaties. Pannen van koper, aluminium of keramisch materiaal zijn niet geschikt. Gebruik alleen pannen met een vlakke bodem. Een holle of bolle bodem kan de werking van de droogkookbeveiliging belemmeren; het toestel kan dan te warm worden. Dit kan tot schade leiden. Schade, ontstaan door het gebruik van ongeschikte pannen of droogkoken, valt buiten de garantie. Pannen die op een gaskookplaat zijn gebruikt, zijn niet meer geschikt voor inductiekoken. Wees voorzichtig met dunne plaatstaal geëmailleerde pannen! Het emaille kan beschadigen op een hoge stand wanneer de pan te droog is. Door te hoge vermogensstanden kan de panbodem gemakkelijk kromtrekken.NL 10

• De diameter van de panbodem moet tussen de 14,5 cm en 18 cm zijn. Het beste resultaat wordt bereikt met een pan die dezelfde diameter heeft als de kookzone. De kookzone wordt niet ingeschakeld als een pan te klein is.

• Op gekoppelde Bridge inductie kookzones moet een pan minimaal 22 cm zijn. Let op Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen zijn. Zet daarom alleen pannen met een schone bodem op de kookplaat. Wij adviseren om pannen op te tillen en niet te verschuiven over de kookplaat. Pandetectie

• Het pandetectiesysteem detecteert automatisch een pan die op een kookzone wordt geplaatst. Het display van deze kookzone licht feller op en de punt stopt met knipperen.

• Als de kookplaat, na plaatsing van een pan op een kookzone, geen (ijzerhoudende) pan detecteert, gaat het symbool voor pandetectie op het display knipperen. De kookzone schakelt na 20 seconden uit. Vermogensniveaus De kookzones hebben 9 niveaus en een boostniveau (P). Stel het vermogensniveau in door de regelaar aan te raken. Door over de regelaar te vegen, verandert u de instelling. De stand wordt hoger wanneer u naar rechts schuift. De stand wordt lager wanneer u naar links schuift. Als u uw vinger van de regelaar haalt, begint de kookzone op de ingestelde stand te verwarmen. Boostfunctie

• Met de boostfunctie kunt u gedurende korte tijd (maximaal 5 minuten) op de hoogste vermogensstand koken. Na het verstrijken van de maximale boost-tijd wordt het vermogen verlaagd naar stand 9.

• De boostfunctie is niet beschikbaar wanneer de Bridge inductie kookzones gekoppeld zijn!NL 11

VOOR HET EERSTE GEBRUIK

Richtlijnen voor het koken Aangezien de instellingen afhankelijk zijn van de hoeveelheid en samenstelling van het gerecht in de pan, geldt de onderstaande tabel alleen als richtlijn. Gebruik de boost-instelling voor:

• snel aan de kook brengen van voedsel of vloeistof;

• slinken van groene groenten;

• verhitten van olie en vet;

• wokken. Gebruik instelling 9 voor:

• aanbraden van vlees;

• bakken van omeletten;

• bakken van gekookte aardappelen;

• frituren van voedsel. Gebruik instelling 7 en 8 voor:

• bakken van dikke pannenkoeken;

• bakken van wentelteefjes;

• bakken van dikke lappen gepaneerd vlees en gepaneerde vis;

• bakken van bacon (vet);

• koken van rauwe aardappelen;

• doorkoken van pasta;

• bakken van dunne (gepaneerde) lappen vlees. Gebruik instelling 4-6 voor:

• doorkoken van grote hoeveelheden;

• ontdooien van harde groenten;

• bakken van dikke lappen gepaneerd vlees. Gebruik instelling 1-3 voor:

• zacht koken van groenten;

• smelten van kaas.NL 12 Gebruik van de afzuigunit ▷ Plaats het deksel in een hoek op de pan met de opening naar de afzuigzijde. Dit zorgt voor een maximale afzuiging.

VOOR HET EERSTE GEBRUIKNL 13

Lees het hoofdstuk ‘Voor het eerste gebruik’ zorgvuldig door voordat u begint met koken. Dit voorkomt onjuist gebruik van de kookplaat. Bereiding starten

1. Raak de aan/uit-toets aan totdat u een geluidssignaal hoort.

▷ De displays lichten op; de inductiekookplaat staat in de stand-by modus. ▷ De kookzones en de afzuigunit hebben vermogensniveau nul. Als de kookplaat 20 seconden niet wordt gebruikt, wordt deze automatisch uitgeschakeld.

2. Plaats een geschikte pan op een kookzone.

▷ De kookzone detecteert de pan automatisch; het display van deze kookzone licht feller op en de punt stopt met knipperen. Zolang de punt niet knippert, is de kookzone geselecteerd en kan het vermogensniveau worden in gesteld.

aakt de toets van de gewenste kookzone aan om deze te selecteren.

BEDIENING VAN DE KOOKPLAATNL 14

4. Stel binnen 3 seconden het vermogen in door de schuifregelaar aan te raken.

▷ De kookzone start op het ingestelde niveau. ▷ De afzuigunit schakelt automatisch in met de vereiste afzuigsnelheid. De automatische modus staat standaard op ‘actief’. ▷ Stel een hoger of lager niveau in met de schuifregelaar. ▷ Raak de toets ‘Automatische afzuigmodus’ aan om de automatische modus uit te schakelen. De afzuigmodus kan nu, indien gewenst, handmatig worden ingesteld. Zie ‘Bediening van de afzuigunit’. ▷ Na 5 seconden wordt de schuifregelaar uitgeschakeld. Boost U kunt de boostfunctie gebruiken om max. 5 minuten op de hoogste kookstand te koken. De boostfunctie kan voor maximaal twee naast elkaar liggende kookzones tegelijk gebruikt worden.

1. Raak vermogensniveau 9 twee maal aan om de boostfunctie te selecteren.

▷ ‘P’ verschijnt op het display. ▷ Na het verstrijken van de maximale boosttijd wordt het vermogen verlaagd naar stand 9. Pandetectiesymbool Wanneer het symbool voor pandetectie op het display verschijnt:

• hebt u de pan niet op de juiste kookzone geplaatst;

• is de gebruikte pan niet geschikt voor inductiekoken;

• is de pan te klein of niet goed op de kookzone geplaatst. ▷ De kookzone werkt niet totdat er een geschikte pan op de kookzone is geplaatst.

1. Zet het vermogensniveau op ‘0’ om de kookzone uit te schakelen.

2. Schakel de inductiekookplaat uit door de aan/uit-toets aan te raken.

Het symbool H wordt weergegeven op het display van de kookzone, als deze te heet is om te worden aangeraakt. Het symbool verdwijnt wanneer het oppervlak is afgekoeld tot een veilige temperatuur. U kunt ook energie besparen door een nog hete kookzone te gebruiken om andere pannen te verwarmen. De automatische opwarmfunctie inschakelen Met deze functie wordt de kookzone op het hoogste niveau ingesteld zodat uw pan snel op de gewenste temperatuur is. Na verloop van een bepaalde tijd keert het vermogensniveau weer terug naar het ingestelde vermogen. Deze functie is beschikbaar voor vermogensniveau 1 t/m 8. Vermogens- niveau Opwarmtijd (seconden)

1. Schakel de kookplaat in en selecteer de gewenste kookzone .

2. Raak de schuifregelaar ten minste 3 seconden op het gewenste niveau aan (van 1 t/m 8).

▷ In het display verschijnt een ‘A’ afgewisseld met het geselecteerde vermogensniveau. Na afloop van de automatische opwarmtijd schakelt de kookzone automatisch over naar het gekozen niveau, dat permanent op het display wordt weergegeven.

3. Stop de automatische opwarmfunctie door de kookzone te selecteren en de schuifregelaar

De warmhoudfunctie inschakelen

1. Schakel de kookplaat in en plaats een geschikte pan op een kookzone.

2. Raak de kookzonetoets van de gewenste kookzone aan.

▷ De ‘0’ van de geselecteerde kookzone licht duidelijk op en er klinkt een enkele pieptoon.

3. Raak de warmhoudtoets aan.

▷ Het warmhoudsymbool ‘u’ verschijnt op het display. De warmhoudfunctie is geselecteerd.

4. Zet het vermogensniveau op ‘0’ of raak de warmhoudtoets aan om de warmhoudfunctie uit

te schakelen. De Bridge-inductiekookzones koppelen Twee Bridge-inductiezones kunnen aan elkaar worden gekoppeld. Hierdoor ontstaat één grote zone die kan worden gebruikt voor bijvoorbeeld een grillplaat of een vispan op hetzelfde vermogen. De pan moet groot genoeg zijn om het midden van de voorste en achterste kookzone te bedekken (minimaal 22 cm). Koppeling van Bridge-inductiekookzones

1. Schakel de kookplaat in.

2. Raak tegelijkertijd de kookzonetoetsen aan de linker- of rechterzijde aan.

▷ Een verbindingssymbool verschijnt op het display van de achterste kookzone om aan te geven dat de twee kookzones zijn verbonden.

3. Stel het vermogen in door de schuifregelaar aan te raken.

▷ Het display van de voorste kookzone toont het vermogensniveau.

BEDIENING VAN DE KOOKPLAATNL 17

Ontkoppeling van Bridge-inductiekookzones

1. Raak de kookzonetoetsen van de verbonden kookzones tegelijk aan.

▷ Het verbindingssymbool verdwijnt op het display van de achterste kookzone. Koken pauzeren Deze functie stopt de kookactiviteit tijdelijk (max. 10 minuten); timers worden ook gepauzeerd.

1. Raak minstens 1 seconde de pauzetoets aan.

▷ Alle displays tonen het pauzesymbool.

2. Raak, om door te gaan met koken, minstens 1 seconde de pausetoets aan totdat deze

3. Raak binnen 10 seconden een willekeurige toets aan.

▷ De kookplaat wordt na 10 minuten automatisch uitgeschakeld als de pauzefunctie tussendoor niet wordt beëindigd.

BEDIENING VAN DE KOOKPLAATNL 18

De eierwekker gebruiken De eierwekker is niet aan een kookzone gekoppeld. De eierwekker schakelt de kookzone niet uit. De kookplaat is ingeschakeld en er is voor geen enkele kookzone vermogen ingesteld.

1. Raak afzonderlijk de linker of rechter timertoets aan om de eierwekker in te schakelen.

▷ Raak alleen de rechter timertoets aan als u minder dan 10 minuten in wilt stellen. ▷ Het display van de timer toont een ‘-’ op de plek waar een waarde ingesteld kan worden.

2. Gebruik de schuifregelaar om de gewenste tijd in te stellen (van 1 tot 99 minuten).

▷ Stel apart een waarde in voor elk display. ▷ Wanneer de tijd is ingesteld, begint deze af te tellen. ▷ Op het timerdisplay wordt de resterende tijd weergegeven. ▷ De laatste minuut wordt in seconden weergegeven. ▷ Het alarm klinkt wanneer de ingestelde tijd is verstreken.

3. Raak de linker of rechter timertoets aan om het alarm uit te schakelen.

▷ Het alarm stopt automatisch na 2 minuten. De eierwekker kan alleen worden uitgeschakeld of versteld als de kookplaat is ingeschakeld. Raak de linker of rechter timertoets aan en gebruik de schuifregelaar om de tijd te wijzigen. Raak de schuifregelaar aan op stand ‘0’ om voortijdig de eierwekker uit te schakelen. Als de kookplaat uitgeschakeld is; raak tweemaal achter elkaar de aan/uit-toets aan om voortijdig de eierwekker uit te schakelen.

De timer gebruiken De timer is gekoppeld aan een kookzone. Nadat de ingestelde tijd is verstreken schakelt de kookzone automatisch uit. De kookplaat is ingeschakeld en voor minimaal één kookzone is het vermogen ingesteld.

1. Raak de gewenste kookzonetoets aan.

2. Raak afzonderlijk de linker of rechter timertoets aan.

▷ Het timersymbool naast de betreffende kookzone verschijnt. ▷ Raak alleen de rechter timertoets aan als u minder dan 10 minuten in wilt stellen. ▷ Het display van de timer toont een ‘-’ op de plek waar een waarde ingesteld kan worden.

3. Gebruik de schuifregelaar om de gewenste tijd in te stellen (van 1 tot 99 minuten).

▷ Stel apart een waarde in voor elk display. ▷ Wanneer de tijd is ingesteld, begint deze af te tellen. ▷ Op het timerdisplay wordt de resterende tijd weergegeven. ▷ De laatste minuut wordt in seconden weergegeven. ▷ De geselecteerde kookzone wordt automatisch uitgeschakeld zodra de ingestelde tijd is verstreken. ▷ Het alarm klinkt wanneer de ingestelde tijd is verstreken.

4. Raak de linker of rechter timertoets aan om het alarm uit te schakelen.

▷ Het alarm stopt automatisch na 30seconden. Alle kookzones kunnen een ingestelde timer hebben. Het display toont altijd de tijd van de kookzone met de kortst resterende tijd. De vooraf ingestelde tijd wijzigen U kunt de tijd op elk gewenst moment wijzigen.

1. Raak de kookzonetoets aan om de zone te selecteren waarvan u de timer wilt aanpassen.

▷ Een aan de timer gekoppelde zone is te herkennen aan het timersymbool naast het kookzonedisplay.

2. Raak afzonderlijk de linker of rechter timertoets aan.

3. Gebruik de schuifregelaar om de tijd te wijzigen.NL 20

BEDIENING VAN DE KOOKPLAAT

De resterende tijd controleren

1. Druk op de kookzonetoets om de zone te selecteren waarvan u de resterende tijd wilt zien.

▷ Een aan de timer gekoppelde zone is te herkennen aan het timersymbool naast het kookzonedisplay. ▷ De timer geeft de resterende tijd van de geselecteerde kookzone weer. ▷ Tijdens de laatste minuut van de looptijd wordt de resterende tijd in seconden weergegeven. De timer uitschakelen Om de timer uit te schakelen voordat de ingestelde tijd is verstreken:

1. Druk op de kookzonetoets om de zone te selecteren waarvan u de timer wilt uitschakelen.

▷ Een aan de timer gekoppelde zone is te herkennen aan het timersymbool naast het kookzonedisplay.

2. Raak afzonderlijk de linker of rechter timertoets aan.

3. Raak de schuifregelaar aan op stand ‘0’ om de tijd in te stellen op ‘00’.

▷ Het timersymbool verdwijnt. Herstelfunctie Als de kookplaat met de aan/uit-toets per ongeluk werd uitgeschakeld, kunnen alle instellingen worden teruggezet met behulp van de herstelfunctie.

1. Raak binnen 6 seconden de aan/uit-toets aan.

▷ De pauzetoets knippert.

2. Raak binnen 6 seconden de pauzetoets aan.

▷ De vorige instellingen zijn weer actief. Kinderslot Om het kinderslot in te schakelen, moeten de beschreven stappen binnen 10 seconden worden uitgevoerd.

1. Schakel de kookplaat in.

2. Raak een willekeurige kookzone toets 3 seconden aan.

3. Laat de toets los en schuif van 0 naar 9 over de schuifregelaar (volg de animatie).

De kookplaat is nu vergrendeld. Onbedoeld inschakelen van het toestel wordt hiermee voorkomen. Na 20 seconden wordt de kookplaat automatisch uitgeschakeld. Om het kinderslot uit te schakelen, moeten de beschreven stappen binnen 10 seconden worden uitgevoerd.

1. Schakel de kookplaat in.

2. Raak een willekeurige kookzone toets 3 seconden aan.

3. Laat de toets los en schuif van 9 naar 0 over de schuifregelaar (volg de animatie).

Vergrendelingsfunctie voor een snelle reiniging

1. Schakel de kookplaat in.

2. Raak gelijktijdig de voorste kookzonetoetsen aan.

▷ De instellingen van de kookplaat zijn gedurende 15 seconden vergrendeld voor een snelle reiniging. Het timerdisplay toont de 15 seconden die aftellen en het vergrendelsymbool verschijnt boven het timerdisplay. ▷ Raak de aan/uit-toets aan om de functie uit te schakelen of wacht totdat de 15 seconden zijn verstreken.NL 22

BEDIENING VAN DE AFZUIGUNIT

Standaard is de automatische afzuigmodus actief; de toets is fel verlicht. In de automatische afzuigmodus wordt de afzuigsnelheid automatisch aangepast aan het gebruik van de kookzones. Als de kookplaat wordt uitgeschakeld en nog heet is (symbool H is zichtbaar), dan werkt de afzuigunit nog 15 minuten in naloopstand. De automatische afzuigmodus uitschakelen

1. Raak de aan/uit-toets aan totdat u een geluidssignaal hoort.

▷ De displays lichten op; de inductiekookplaat staat in de stand-by modus. ▷ De kookzones en de afzuigunit hebben vermogensniveau nul.

2. Raak de toets ‘Automatische afzuigmodus’ aan.

▷ De toets ‘Automatische afzuigmodus’ is niet meer fel verlicht; de automatische afzuigmodus is uitgeschakeld. De automatische afzuigmodus uitschakelen tijdens het koken Een kookzone is ingeschakeld (in dit voorbeeld stand 8) en de automatische afzuigmodus is actief (stand 6).

1. Raak de toets ‘Automatische afzuigmodus’ aan.

▷ De toets ‘Automatische afzuigmodus’ is niet meer fel verlicht. De afzuigunit is uitgeschakeld.NL 23 Handmatig de afzuigunit inschakelen

1. Schakel de kookplaat in.

2. Raak de afzuigtoets aan.

▷ Het display van de afzuigunit licht op.

3. Stel binnen 3 seconden het afzuignznelheid in door de schuifregelaar aan te raken

(1 t/m 9). ▷ De afzuigunit schakelt in op het ingestelde niveau. ▷ Stel een hoger of lager niveau in met de schuifregelaar. Boost

1. Schakel de kookplaat in en stel een vermogensniveau in (>2).

2. Raak de toets ‘Automatische afzuigmodus’ aan om de automatische afzuigmodus uit te

3. Raak de afzuigtoets aan.

▷ Het display van de afzuigunit licht op.

4. Raak niveau 9 aan om ‘Boost’ te selecteren.

▷ De afzuigunit schakelt in op niveau 9. ▷ ‘9’ verschijnt op het display.

BEDIENING VAN DE AFZUIGUNITNL 24

Instellen van 15 minuten vertragingstijd Gebruik deze functie om de afzuigunit met een vertraging van vijftien minuten uit te schakelen. De automatische afzuigmodus moet uitgeschakeld zijn.

1. Schakel de kookplaat in.

2. Raak de afzuigtoets aan en stel een afzuigsnelheid in.

3. Raak de linker of rechter timertoets aan.

▷ Het timersymbool verschijnt boven de afzuigtoets. ▷ De 15 minuten beginnen automatisch af te tellen. ▷ De afzuigunit wordt na vijftien minuten uitgeschakeld. Verzadiging van het vetfilter Na 100 bedrijfsuren wordt het vetfiltersymbool verlicht; onderhoud van het vetfilter is noodzakelijk (zie ‘Onderhoud/Filters reinigen). De indicatie voor verzadiging van het vetfilter is altijd ingeschakeld.

BEDIENING VAN DE AFZUIGUNITNL 25

Verzadiging van het geurfilter Na 200 bedrijfsuren wordt het geurfiltersymbool verlicht; onderhoud van het geurfilter is noodzakelijk (zie ‘Onderhoud/Filters reinigen).

• Wanneer HR0003 wordt toegepast, moet het geurfilter uiterlijk na 1 jaar vervangen worden. De indicatie voor verzadiging van het geurfilter is standaard uitgeschakeld (wanneer de afzuigunit wordt gebruikt met uitblaas naar buiten). Activeer de indicatie van het geurfilter als de afzuigunit is geinstalleerd als recirculatie toepassing. Indicatie verzadiging van het geurfilter activeren

1. Raak de afzuigtoets aan.

2. Raak vervolgens gedurende 5 seconden nogmaals de afzuigtoets aan.

▷ Het geurfiltersymbool licht gedurende 1 seconde op. ▷ Wanneer onderhoud van het geurfilter noodzakelijk is, zal het symbool gaan branden. Indicatie verzadiging van het geurfilter deactiveren

1. Raak de afzuigtoets aan.

2. Raak vervolgens gedurende 5 seconden nogmaals de afzuigtoets aan.

▷ Het geurfiltersymbool knippert twee maal. Geheugenreset van de indicatie van de filterverzadiging Reset het geheugen na het terugplaatsen van het vetfilter en/of het geurfilter.

1. Schakel de kookplaat in.

2. Raak gedurende 5 seconden de toets ‘Automatische afzuigmodus’ (A) aan.

▷ Het symbool van het vetfilter en/of geurfilter gaat uit en het geheugen start opnieuw met tellen.

BEDIENING VAN DE AFZUIGUNITNL 26

In het gebruikersmenu kan de gebruiker de signaleringen van de kookplaat naar wens instellen. Het gaat hierbij om zowel akoestische (toon en volume) als visuele signaleringen.

1. Raak binnen drie seconden de aan/uit-toets twee keer aan.

▷ De pauzetoets knippert.

2. Raak de pauzetoets aan en houd deze vast.

3. Raak vervolgens, met de klok mee, elke kookzonetoets aan (begin met de kookzonetoets

▷ “U” knippert afwisselend met een nummer tussen 2 en 7 op het display van de kookzone links achter. ▷ De configuratiewaarde verschijnt op het display van de kookzone links voor.

5. Raak de kookzone toets van de kookzone links achter aan en kies het juiste nummer van het

6. Raak de kookzone toets van de kookzone links voor aan en kies de juiste waarde (zie tabel).

7. Bevestig de instelling door de aan/uit-toets aan te raken totdat u een geluidssignaal hoort.

Menucode Beschrijving Configuratiewaarde U2 Volume geluidssignaal toetsen 0 - 1 - 2 - 3 U3 Volume geluidssignaal alarm 0 - 1 - 2 - 3 U4 Lichtsterkte display Max. 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 Min. U5 Aftelanimatie (aan of uit) 0 - 1 U6 Pandetectie (aan of uit) 0 - 1 U7 Geluidssignaal na aftellen timer 0 -1 - 2 GEBRUIKERSMENUNL 27 Het instellen van de vermogensbegrenzer mag alleen worden uitgevoerd door een erkende en gekwalificeerde installateur. Lees de veiligheidsvoorschriften en de installatie-instructies zorgvuldig door. De kookplaat is voorzien van een vermogensbegrenzer. Als het totale vermogen van de actieve kookzones het maximaal beschikbare vermogen overschrijdt, wordt het vermogen automatisch verlaagd. Het display van de kookzone die in vermogen wordt verlaagd knippert eerst; het niveau wordt dan automatisch verlaagd naar het hoogste beschikbare vermogen.

• De begrenzer is af fabriek ingesteld op 7400W, maar het is mogelijk om deze instelling te wijzigen naar 2800W, 3500W of 4500W. Configuratie van de vermogensbegrenzer Controleer voordat u begint of er geen pannen op de kookplaat staan.

1. Koppel het toestel los van de hoofdvoeding door de stekker uit het stopcontact te halen, de

zekering te verwijderen of de stroomonderbreker uit te schakelen.

2. Sluit het toestel weer aan op de stroomvoorziening.

▷ De warmhoudtoets knippert.

• Voer, binnen 2 minuten na het aansluiten van de kookplaat op de stroomvoorziening, de volgende stappen uit.

• Zorg ervoor dat alle kookzones uitgeschakeld zijn.

3. Raak de warmhoudtoets aan en houd deze vast.

4. Raak vervolgens, tegen de klok in, elke kookzonetoets aan (begin met de kookzonetoets

▷ “C” knippert afwisselend met “0” op het display van de kookzone links achter. ▷ De configuratiewaarde verschijnt op het display van de kookzone links voor. VERMOGENSBEGRENZERNL 28 VERMOGENSBEGRENZER

6. Raak de kookzonetoets links achter aan en kies “8” met behulp van de schuifregelaar.

▷ “C” knippert afwisselend met “8” in het display van de kookzone links achter.

7. Raak de kookzonetoets links voor aan en selecteer de gewenste vermogensbegrenzing met

de schuifregelaar (zie tabel).

8. Raak vervolgens de aan/uit-toets aan en houd vast totdat alle segmenten van het display

zijn verdwenen. ▷ De kookplaat is nu klaar voor gebruik met de geselecteerde vermogensbegrenzer. Stand schuifregelaar Instelling van de vermogensbegrenzing 0 7400W 1 4500W 2 3500W 3 2800W

Max 3500W | setting 2_3NL 29 Reiniging Dagelijkse reiniging

• Hoewel overgekookt voedsel niet kan inbranden in het glas, verdient het aanbeveling de kookplaat direct na gebruik schoon te maken.

• Voor de dagelijkse reiniging kunt u het best een vochtige doek met een mild reinigingsmiddel gebruiken.

• Droog de glasplaat vervolgens met keukenpapier of met een droge doek. Hardnekkige vlekken

• Ook hardnekkige vlekken zijn te verwijderen met een mild reinigingsmiddel, bijvoorbeeld afwasmiddel.

• Verwijder watervlekken en kalkaanslag met azijn.

• Metaalsporen (veroorzaakt door het schuiven van pannen) zijn vaak lastig te verwijderen. Hiervoor zijn speciale producten verkrijgbaar.

• Verwijder voedselresten met een glasschraper. Ook gesmolten kunststof en suiker kunt u het beste verwijderen met een glasschraper. Gebruik nooit schuurmiddelen. Deze laten krassen achter waarin vuil en kalkaanslag zich kunnen ophopen. Gebruik nooit scherpe voorwerpen als staalwol of schuursponsjes. Waterreservoir Aanbevolen wordt om het waterreservoir te controleren en te reinigen wanneer er tijdens het overkoken veel vocht in het toestel is gelopen.

1. Verwijder de lade door lipje x in te drukken.

2. Trek het waterreservoir voorzichtig naar beneden.

3. Maak het waterreservoir leeg en reinig het met warm water of in de vaatwasser.

ONDERHOUDNL 30 ONDERHOUD Filters reinigen Gietijzeren rooster reinigen

1. Verwijder het gietijzeren rooster uit de afzuiginlaat.

• Reinig het gietijzeren rooster met warm water en neutrale zeep; gebruik geen schuurspons (geen schoonmaakmiddelen gebruiken!). Reinig het gietijzeren rooster niet in een vaatwasser. Het vetfilter reinigen

1. Trek het vetfilter aan de twee klepjes uit de afzuiginlaat.

• Reinig het vetfilter, indien in gebruik, eenmaal per maand (of wanneer het systeem aangeeft dat het filter verzadigd is. Dit zorgt ervoor dat de afzuigunit goed blijft werken en voorkomt mogelijk brandgevaar door ophoping van vet.

• Reinig het vetfilter met een niet-agressief reinigingsmiddel, bij voorkeur met de hand of in de vaatwasser. De vaatwasser moet worden ingesteld op een lage temperatuur en een kort programma. Geurfilter (recirculatiegebruik) Vervang het geurlter minimaal één keer per jaar, afhankelijk van de intensiteit van het gebruik (of wanneer de verzadigingsindicator dit aangeeft). Verwijder voorzichtig het rooster; deze zit met magneten aan de zijkanten gepositioneerd. Trek het filter naar u toe om te verwijderen. Let bij het plaatsen van het nieuwe filter op de pijl die de richting van de luchtstroom aangeeft. Plaats het rooster terug en reset het geheugen op het toestel.NL 31 Let op Wanneer u een barst in het glas ziet (hoe klein ook), schakelt u de kookplaat onmiddellijk uit en koppelt u deze los van het elektriciteitsnet. Neem contact op met de serviceafdeling. Als het toestel niet naar behoren werkt, betekent dit niet altijd dat het defect is. Probeer het probleem eerst zelf op te lossen door de onderstaande tabel te raadplegen. U kunt voor meer informatie ook terecht op de website. Neem contact op met de serviceafdeling als het probleem blijft bestaan. Probleem Mogelijke oorzaak Oplossing Het display gaat branden wanneer de kookplaat de eerste keer wordt ingeschakeld. Dit is de standaard opstartroutine. Normale werking. De ventilator blijft nog enkele minuten doorwerken nadat de kookplaat is uitgeschakeld. De kookplaat koelt af. Normale werking. In het begin is het mogelijk dat u een lichte geur ruikt. Het nieuwe toestel wordt opgewarmd. Dit is normaal en verdwijnt nadat het toestel een aantal keer is gebruikt. Ventileer de keuken. De pannen maken geluid tijdens het koken. Dit wordt veroorzaakt door de energie die van de kookplaat naar de pan stroomt. Bij hoge instellingen is dit bij bepaalde pannen een heel normaal verschijnsel. Dit is niet schadelijk voor de pannen of de kookplaat. U hebt een kookzone ingeschakeld maar het display toont u. De gebruikte pan is niet geschikt voor inductiekoken of heeft een te kleine diameter. Gebruik een geschikte pan. Een kookzone stopt plotseling en u hoort een geluidssignaal. De ingestelde tijd van de timer is verstreken. Raak de linker of rechter timertoets aan om het alarm uit te schakelen. De kookplaat werkt niet en er verschijnt niets op het display. Er is geen netvoeding vanwege een defecte kabel of defecte aansluiting. Controleer de zekeringen en de elektriciteitsschakelaar (als er geen stekker wordt gebruikt). Bij het inschakelen van de kookplaat slaat er een zekering door. Foutieve elektrische aansluiting. Neem contact op met een installateur. L verschijnt op het display. Het kinderslot is ingeschakeld. Zie hoofdstuk ‘Bediening van de kookplaat/Kinderslot’. PROBLEMEN OPLOSSENNL 32 Probleem Mogelijke oorzaak Oplossing Foutcode ER03 en ononderbroken pieptoon. U hebt op twee of meer toetsen tegelijk gedrukt. Bedien maar één toets tegelijk. Het bedieningspaneel is vuil of er ligt water op. Reinig het bedieningspaneel. Foutcode ER21. Oververhitting. Laat de kookplaat afkoelen. Foutcode E2. Oververhitting van de sensor van de kookzone. Mogelijk is er een lege pan gebruikt. Geen lege pannen verwarmen. Foutcode E3. Verkeerde pan. Gebruik een geschikte pan. Foutcode E8. Defect van de afzuigunit, de afzuigunit kan verstopt zijn. Eventuele verstoppingen verwijderen en de afzuigunit reinigen. Overige foutcodes. Neem contact op met de serviceafdeling. PROBLEMEN OPLOSSENNL 33 TECHNISCHE SPECIFICATIES Technische gegevens Kookplaat Unit Waarde Producttype Ingebouwd Afmetingen Breedte mm 830 Diepte mm 520 Hoogte mm 230 Spanning/frequentie V / Hz 220-240 / 50 Vermogen W 7620 Gewicht Kg 21 Afzuigunit Luchtstroom max* - Installatie met luchtuitlaat

/u 550 Geluidsniveau max* - Installatie met recirculatie dBA 66 Vermogen afzuigunit W 220

• Maximale snelheid (zonder boost) Informatie volgens verordening (EU) 66/2014 Metingen volgens EN60350-2 Modelaanduiding HIDD8471EV HIDD8472EV Type kookplaat Inductiekookplaat Aantal elektrische kookzones en/of kookgebieden 4 Verwarmingstechnologie Kookzones/ gebieden op basis van inductie Voor niet-ronde kookzones of kookgebieden: de lengte en breedte van het bruikbare oppervlak per elektrisch verwarmde kookzone of elektrisch verwarmd kookgebied 21,0 x 19,0 cm Energieverbruik per kookzone of kookgebied berekend per kg (EC elektrische kookplaat ) in Wh/kg

Energieverbruik voor de kookplaat berekend per kg (EC elektrische kookplaat ) in Wh/kg 170NL 34 MILIEUASPECTEN Verpakking en apparaat afdanken Bij de productie van dit apparaat is gebruik gemaakt van duurzame materialen. Dit apparaat moet aan het einde van zijn levenscyclus op verantwoorde wijze worden afgedankt. De overheid kan u hierover informatie verstrekken. De verpakking van het apparaat is recyclebaar. Mogelijk zijn de volgende materialen gebruikt:
