MODE D'EMPLOI 10011484 Klarstein
Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.
Consignes de sécurité 54
Instructions d'installation 56
Installation (10011484) 57
Installation (10011462 & 10011483) 59
Nettoyage et maintenance 61
Résolution des problèmes 62
Fiche de données produit 63
Informations sur la protection de l'environnement 67
Informations sur le recyclage 68
Fabricant et importateur (UK) 68
FICHE TECHNIQUE
| Numéro d'article 10011462, 10011483, 10011484 |
| Source d'alimentation 220-240 V ~ 50/60 Hz |
| Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10027528. Pour cela, consultez notre site Web : www.elektronik-star.fr |
CONSIGNES DE SÉCURITÉ
- Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
- Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
- Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
- Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
- L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
- Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
- Avant le nettoyage, débranche toujours la fiche de la prise.
- Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
- N'utilisez aucune flamme libre sous la hotte aspirante.
- Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
- Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
- Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
- Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
- Ne faites pas de flambée sous la hotte aspirante.
- Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.
Conseils importants pour l'installation
- L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
- Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.
MISE EN GARDE
Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.
Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi- sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.
- Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffi sante d'air frais.
- Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.
Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.
Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.
Remarques importantes pour le démontage de l'appareil
- Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
- Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.
INSTRUCTIONS D'INSTALLATION
Installation avec évacuation extérieure de l'air
Attention: respecter les consignes de sécurité pour l'utilisation de l'appareil avec évacuation extérieure de l'air. Si la hotte aspirante est utilisée simultanément avec un autre appareil qui tire son énergie d'une source autre qu'électrique, la dépression de la pièce ne doit pas excéder 4 Pa (4 x 10 ^-5 Bar).
Installation en recirculation d'air
Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif.
Les règles suivantes doivent être scrupuleusement respectées pour assurer une extraction optimale de l'air. Si ces instructions ne sont pas respectées, les performances seront réduites et le niveau sonore de la hotte augmenté.
- Posez le tuyau d'échappement aussi court et droit que possible.
- N'utilisez pas un tuyau d'extraction plus petit et ne le resserrez pas.
- Lors de l'utilisation de flexibles, installez toujours le tuyau de manière étanche afin de minimiser les pertes de pression.
- Tous les travaux d'installation doivent être effectués par un électricien professionnel uniquement ou une personne qualifiée.
- Ne raccordez pas le conduit d'extraction de la hotte à un système de ventilation existant utilisé pour un autre appareil, tel qu'une cheminée.
- L'angle du coude du tuyau d'extraction ne doit pas être inférieur à 120°. Alignez le tube horizontalement. Ou bien le tuyau doit être dirigé vers le haut depuis son point de départ et être conduit vers un mur extérieur.
- Après l'installation, assurez-vous que la hotte est horizontale afin d'éviter toute accumulation de graisse d'un seul côté.
- Assurez-vous que le tuyau d'extraction choisi pour l'installation est conforme aux normes en vigueur et qu'il est résistant au feu.
INSTALLATION (10011484)

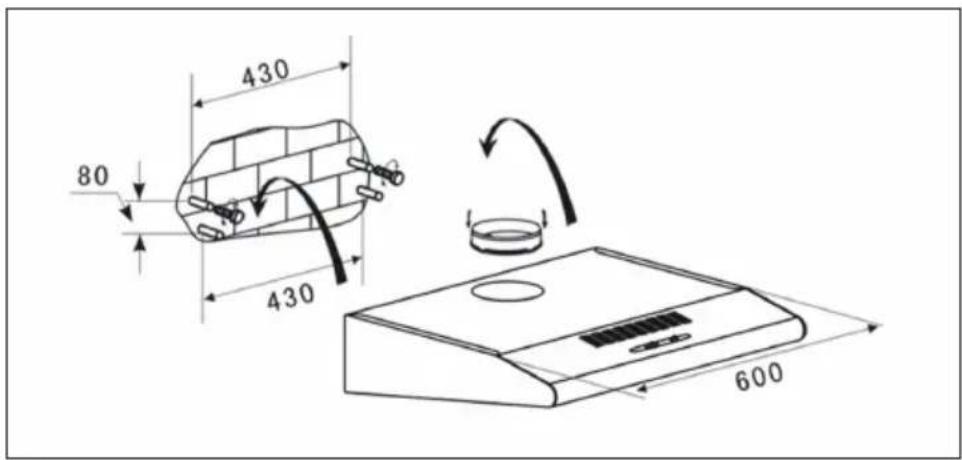

Modèle 1
- La distance entre la plaque de cuisson et le bord inférieur de la hotte aspirante doit être d'au moins 65 cm (voir figure 1)
- Percez deux trous d'un diamètre de 8 mm à la distance appropriée.
- Insérez les chevilles murales dans les trous et serrez les vis. Ensuite, fixez la hotte (voir image 2).
- Fixez la hotte à l'aide des vis de sécurité fournies (voir Fig. 4).
- Puis montez le clapet.
Modèle 2
-

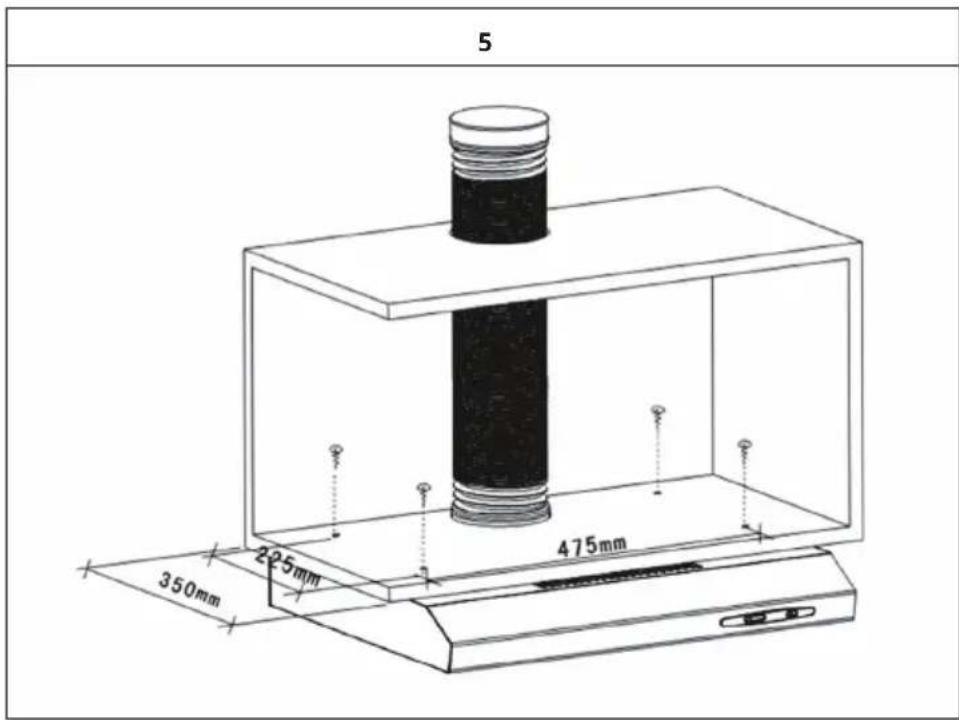

Percez quatre trous de 6 mm de diamètre au bas de l'armoire de cuisine. Si vous avez commandé une rallonge de conduit, sciez / percez les ouvertures correspondantes pour le conduit d'échappement (voir Fig. 5).
-
Exécutez d'abord le conduit d'échappement, puis fixez la hotte.
- L'extension de conduit sur l'illustration est une pièce en option et n'est pas incluse dans la livraison.
- Veuillez retirer le film protecteur avant de commencer l'installation.
- Il existe deux modes de ventilation (horizontal et vertical).
- Selon le modèle que vous choisissez, retirez / installez l'un des caches (voir Figure 6).
| 6 |
 |  |
| A | B |
INSTALLATION (10011462 & 10011483)
Modèle 1
- La distance entre la plaque de cuisson et le bord inférieur de la hotte aspirante doit être d'au moins 65 cm.
- Pour fixer la hotte, veuillez percer 4 trous d'un diamètre de 8 mm. Référez-vous à l'illustration suivante pour les distances :
430
430
600
- Insérez les chevilles murales dans les trous et serrez les vis. Ensuite, fixez la hotte.
- Fixez la hotte avec les vis de sécurité fournies. Utilisez l'outil fourni pour serrer les vis internes.
- Puis attachez le clapet.
Modèle 2
-

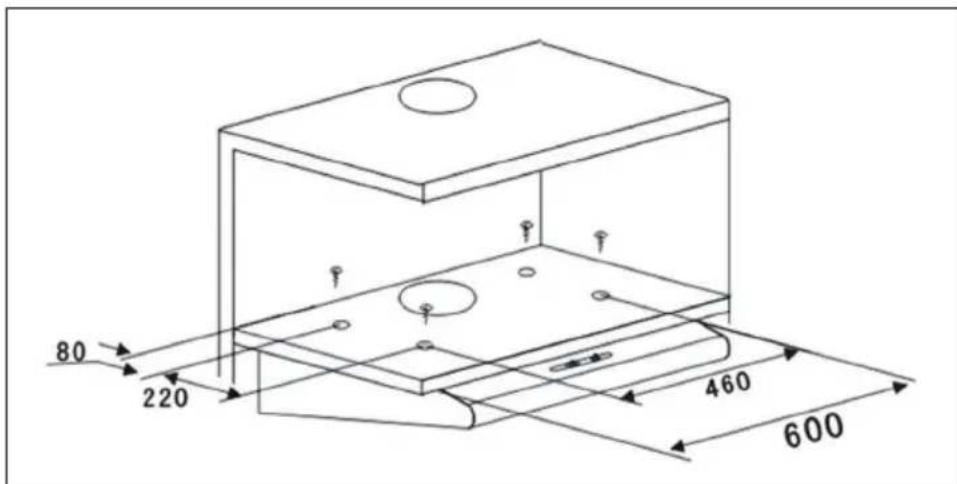

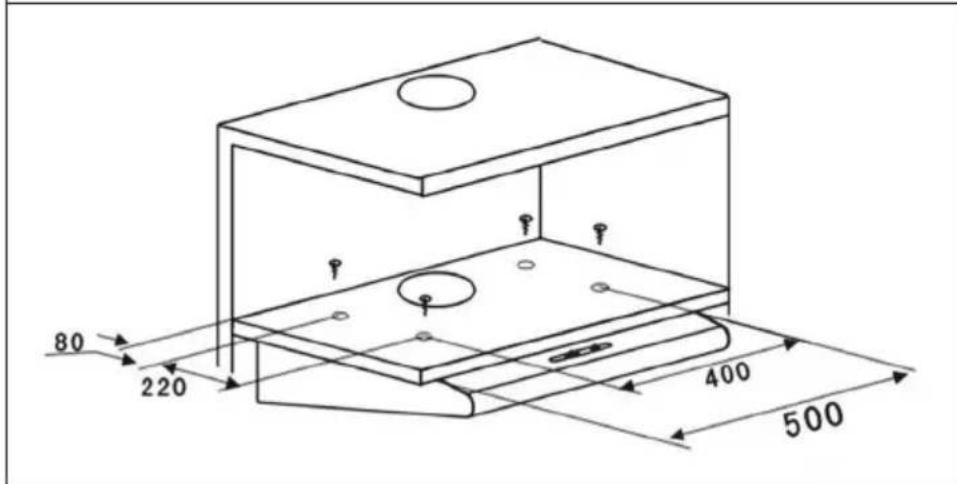

Percez quatre trous de 6 mm de diamètre au bas de l'armoire de cuisine. Si vous avez commandé une rallonge de conduit, sciez / percez les ouvertures correspondantes pour le conduit d'échappement.
-
Insérez d'abord le conduit d'échappement, puis fixez la hotte.
220
460
600
220
400
500
NETTOYAGE ET MAINTENANCE
Éteignez la hotte avant le nettoyage et l'entretien, puis débranchez la fiche de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n'utilisez pas d'abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.
Surfaces en inox
L'inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l'inox pour éviter les rayures.
Surface du panneau de commande
Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon doux et sec pour éliminer l'excès d'humidité après le nettoyage.
Nettoyage mensuel des filtres à graisse
Nettoyez le filtre tous les mois pour éviter les risques d'incendie. Le filtre capte la graisse, les fumées et la poussière et impacte ainsi l'efficacité de la hotte aspirante. Si le filtre n'est pas nettoyé, la graisse s'y accumule. Nettoyez le filtre à l'eau avec un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.
RÉSOLUTION DES PROBLÈMES
| Problème Cause possible | Solution | |
| La lumière est allumée mais le moteur ne fonctionne pas. | La bouche d’aération est bloquée. | Éliminer la source du blocage. |
| Le condensateur est cassé. | Faire remplacer le condensateur. |
| Le moteur est cassé. Faire | remplacer le moteur. |
| Le moteur dégage une mauvaise odeur. | Faire remplacer le moteur. |
| La lumière est éteinte et le moteur ne fonctionne pas. | L’ampoule est cassée. Faire | remplacer l’ampoule. |
| La fiche n’est pas bien enfoncée. | Rebrancher correctement la fiche dans la prise. |
| Le boîtier vibre. La pale de | rotor du ventilateur est endommagée. | Remplacer la pale. |
| Le moteur n’est pas bien fixé. | Fixer le moteur. |
| Le boîtier pend de manière lâche. | Fixer le boîtier. |
| L’air n’est pas correctement aspiré. | L’écart entre la cuisinière et la hotte aspirante est trop élevée. | Réduire cet écart. |
| Trop forte circulation d’air en raison de fenêtres et de portes ouvertes. | Veiller à éviter tout courant d’air. |
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article 10011462, 10011483 |
| Description Symbole Valeur Unité | | | |
| Consommation annuelle d'énergie | AEChood | 41,3 kWh/Année | |
| Classe d'efficacité énergétique C | | | |
| Efficacité dynamique des fluides FDE | hood | 9,2 | |
| Classe d'efficacité dynamique des fluides | | E | |
| Efficacité lumineuse LE | hood | 37,5 Lux/W | |
| Classe d'efficacité lumineuse A | | | |
| Efficacité de séparation des graisses | GFEhood | 69,6 % | |
| Clase d'efficacité de capture des graisses | | D | |
| Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse | | 119,9 / 204,9 m3/h | |
| Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse | | - m3/h | |
| Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal | | 60 / 71 dB | |
| Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse | | - | dB |
| Consommation d'énergie appareil éteint | Po | 0 | W |
| Consommation électrique en veille | Ps | - | W |
| Coordonnées de contact Chal-Tec | GmbH, Wallstraße 16, 10179, Berlin, Allemagne |
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article 10011462, 10011483 |
| Description Symbole Valeur Unité | | | |
| Consommation annuelle d'énergie | AEChood | 41,3 kWh/Année | |
| Facteur d'extension de temps f 1,7 | | | |
| Efficacité dynamique des fluides FDE hood | 9,2 | |
| Indice d'efficacité énergétique EEI | hood | 79,9 | |
| Débit d'air mesuré au meilleur point | QBEP | 108,8 m^3/h | |
| Pression d'air mesurée au meilleur point | PBEP | 195 Pa | |
| Débit d'air maximal Q | max | 204,9 m^3/h | |
| Puissance électrique d'entrée mesurée au meilleur point | WBEP | 64,2 W | |
| Puissance nominale du système d'éclairage | WL | 2 | W |
| Puissance moyenne du système d'éclairage sur la surface de cuisson | Emiddle | 75 Lux | |
| Consommation électrique mesurée en mode veille | Po | -- | W |
| Consommation d'énergie mesurée appareil éteint | Ps | 0 | W |
| Niveau sonore L | WA | 71 dB | |
| Coordonnées de contact | Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne |
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article 10011484 | |
| Description Symbole Valeur Unité | | | |
| Consommation annuelle d'énergie | AEChood | 43,7 kWh/Année | |
| Classe d'efficacité énergétique C | | | |
| Efficacité dynamique des fluides FDE | hood | 9,5 | |
| Classe d'efficacité dynamique des fluides | | E | |
| Efficacité lumineuse LE | hood | 50,5 Lux/W | |
| Classe d'efficacité lumineuse A | | | |
| Efficacité de séparation des graisses | GFEhood | 80,8 % | |
| Clase d'efficacité de capture des graisses | | C | |
| Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse | | 99,6 / 209,7 m^3/h | |
| Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse | | - m^3/h | |
| Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal | | 55 / 71 dB | |
| Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse | | - | dB |
| Consommation d'énergie appareil éteint | P_o | 0 | W |
| Consommation électrique en veille | P_s | - | W |
| Coordonnées de contact Chal-Tec | GmbH, Wallstraße 16, 10179, Berlin, Allemagne |
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article 10011484 | |
| Description Symbole Valeur Unité | | | |
| Consommation annuelle d'énergie | AEChood | 43,7 kWh/Année | |
| Facteur d'extension de temps f 1,7 | | | |
| Efficacité dynamique des fluides FDE hood | 9,5 | |
| Indice d'efficacité énergétique EEI | hood | 81,2 | |
| Débit d'air mesuré au meilleur point | QBEP | 88,4 m^3/h | |
| Pression d'air mesurée au meilleur point | PBEP | 262 Pa | |
| Débit d'air maximal Q | max | 209,7 m^3/h | |
| Puissance électrique d'entrée mesurée au meilleur point | WBEP | 67,9 W | |
| Puissance nominale du système d'éclairage | WL | 2,1 W | |
| Puissance moyenne du système d'éclairage sur la surface de cuisson | Emiddle | 106 Lux | |
| Consommation électrique mesurée en mode veille | Po | -- | W |
| Consommation d'énergie mesurée appareil éteint | Ps | 0 | W |
| Niveau sonore L | WA | 71 dB | |
| Coordonnées de contact | Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne |
- Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
- Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
- Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
- Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
- Éteignez l'éclairage lorsque vous n'en avez plus besoin.
- Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
- Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.
S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
