Marca / Modello	Klarstein UW60BL
Riferimento prodotto	10011484
Tipo di cappa	Cappa da incasso sotto pensile (a scomparsa)
Colore	Nero opaco
Larghezza	60 cm
Dimensioni (L x A x P)	60 x 8,4 x 47 cm
Peso	4,3 kg
Portata d'aria max	317 m³/h
Livelli di velocità	3 livelli
Potenza motore max	115 W
Tensione / Frequenza	220-240 V / 50 Hz
Illuminazione	1 lampadina E14 40 W
Filtro grassi incluso	Filtro acrilico rimovibile lavabile
Filtro a carbone (opzionale)	Disponibile separatamente (rif. 10027529)
Diametro condotto evacuazione	12 cm
Livello sonoro (velocità max)	71 dB
Classe energetica	E
Modi di funzionamento	Evacuazione esterna o ricircolo (con filtro a carbone)

Domande frequenti - 10011484 Klarstein

Come installare la cappa Klarstein UW60BL (ref. 10011484)?

Si fissa al muro o sotto un mobile da cucina a seconda della vostra configurazione. Il kit di montaggio è fornito nella confezione. È necessario forare nei punti indicati nelle istruzioni, avvitare i supporti, quindi collegare il condotto di evacuazione di 12 cm di diametro in uscita superiore dell'apparecchio.

Quali filtri equipaggiano questa cappa Klarstein?

Un filtro antigrasso in acrilico rimovibile è fornito di serie. Per l'uso in modalità ricircolo (senza condotto verso l'esterno), è necessario aggiungere un filtro a carbone attivo venduto separatamente sotto la referenza Klarstein 10027529.

Questa cappa può funzionare in ricircolo (senza evacuazione esterna)?

Sì, a condizione di installare il filtro a carbone attivo opzionale (ref. 10027529). Senza questo filtro, l'aria deve essere evacuata obbligatoriamente verso l'esterno tramite il condotto di 12 cm di diametro previsto in uscita superiore.

Qual è la potenza di aspirazione della cappa UW60BL?

La portata massima d'aria è di 317 m³/h. La velocità è regolabile su 3 livelli, il che permette di adattare l'aspirazione all'intensità degli odori o del vapore in cucina.

Qual è il livello sonoro di questa cappa?

In funzionamento alla massima velocità, il livello sonoro è di circa 71 dB. Alle velocità inferiori, il rumore è sensibilmente ridotto per un maggiore comfort quotidiano.

Quale lampadina è necessaria per l'illuminazione della cappa?

L'illuminazione è assicurata da 1 lampadina da 40 W (attacco E14 standard). Una lampadina è fornita all'acquisto. Al momento della sostituzione, non superare i 40 W per evitare di danneggiare il coperchio dell'illuminazione.

Come pulire il filtro antigrasso?

Il filtro in acrilico si sgancia facilmente senza attrezzi. Può essere lavato a mano o in lavastoviglie. Si consiglia di pulirlo ogni 4-6 settimane a seconda della frequenza d'uso per mantenere le prestazioni di aspirazione.

Quali sono le dimensioni esatte di questa cappa?

La cappa misura 60 cm di larghezza, 8,4 cm di altezza e 47 cm di profondità. La sua altezza molto ridotta (solo 8,4 cm) la rende ideale per un'integrazione discreta sotto un mobile da cucina standard.

Il condotto di evacuazione è fornito con la cappa?

No, il condotto di evacuazione (diametro 12 cm) non è incluso. La consegna comprende il kit di fissaggio, un valvola antiritorno e le istruzioni di montaggio. Il condotto e i raccordi sono da prevedere separatamente in base alla vostra installazione.

Come accedere alla lampadina per sostituirla?

Iniziare scollegando la cappa dalla rete elettrica. Rimuovere il filtro antigrasso per liberare l'accesso all'illuminazione. Svita o rimuovi il coperchio, sostituisci la lampadina con un modello E14 di massimo 40 W, quindi rimonta nell'ordine inverso.

La cappa è compatibile con un mobile da cucina standard di 60 cm?

Sì, la larghezza di 60 cm corrisponde agli standard europei dei mobili da cucina. La sua profondità di 47 cm e la sua altezza di soli 8,4 cm permettono un'integrazione sotto un mobile alto senza perdere spazio utilizzabile.

MANUALE UTENTE 10011484 Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 70

Istruzioni per l'installazione 72

Installazione (10011484) 73

Installazione (10011462 & 10011483) 75

Pulizia e manutenzione 77

Risoluzione dei problemi 78

Scheda dati del prodotto 79

Indicazioni per la tutela dell'ambiente 83

Avviso di smaltimento 84

Produttore e importatore (UK) 84

DATI TECNICI

Numero di articolo 10011462, 10011483,	10011484
Rete elettrica 220-240 V ~ 50/60 Hz
Nota:con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10027528. A tal proposito si prega di visitare il sito web: www.elektronik-star.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi-ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

ISTRUZIONI PER L'INSTALLAZIONE

INSTALLAZIONE (10011484)

Variante 1

1. La distanza tra il piano cottura e il bordo inferiore della cappa aspirante deve essere di almeno 65 cm (vedi figura 1).
2. Applicare due fori con un diametro di 8 mm alla distanza corrispondente.
3. Inserire i tasselli nei fori e stringere bene le viti. Infine montare la cappa (vedi figura 2).
4. Assicurare la cappa con le viti di sicurezza fornite in dotazione (vedi figura 4).
5. Montare infine il coperchio ribaltabile.

1	2
3	4

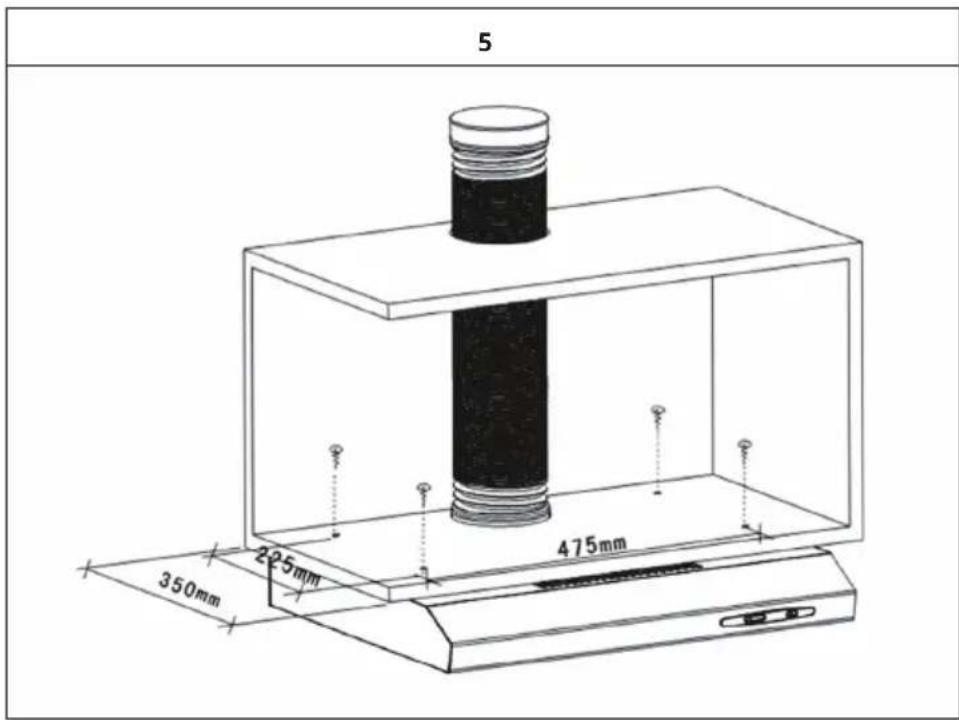

Variante 2

1. Applicare 4 fori con un diametro di 6 mm sul lato inferiore del pensile. Se è stata ordinata anche una prolunga del tubo, segare/forare delle aperture per il tubo di scarico (vedi figura 5).

2. Infilare prima il tubo di scarico e poi montare la cappa.

• La prolunga del tubo mostrata è un pezzo opzionale e non fa parte del volume di consegna.
• Rimuovere la pellicola protettiva prima di iniziare l'installazione.
• Ci sono due possibilità di ventilazione (orizzontale e verticale).
• A seconda della variante che si prenderà in considerazione, bisognerà rimuovere/inserire una copertura (vedi figura 6).

6
A	B

INSTALLAZIONE (10011462 & 10011483)

Variante 1

1. La distanza tra il piano cottura e il bordo inferiore della cappa aspirante deve essere di almeno 65 cm.
2. Per montare la cappa applicare 4 fori con un diametro di 8 mm. Ricavare le distanze dalla figura seguente:

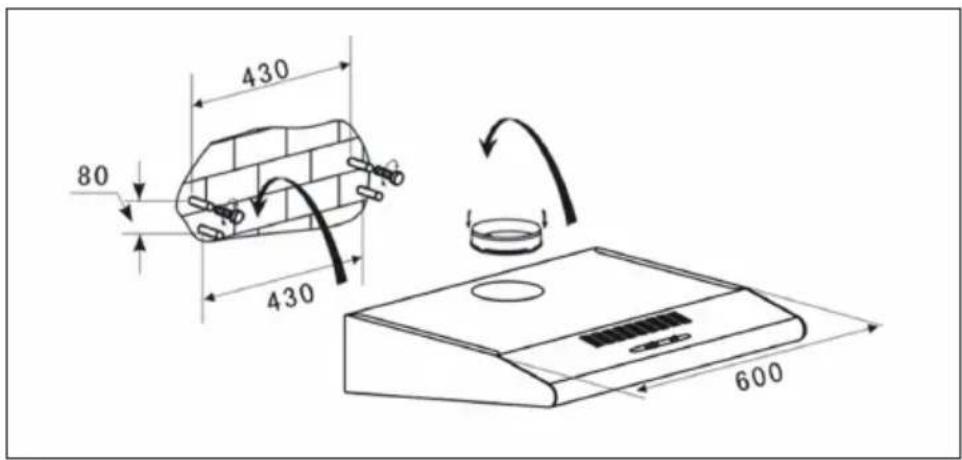

80 430 430 600

1. Inserire i tasselli nei fori e stringere bene le viti. Infine montare la cappa.
2. Assicurare la cappa con le viti di sicurezza fornite in dotazione. Per stringere le viti situate all'interno utilizzare l'utensile incluso.
3. Montare infine il coperchio ribaltabile.

Variante 2

1. Applicare 4 fori con un diametro di 6 mm sul lato inferiore del pensile. Se è stata ordinata anche una prolunga del tubo, segare/forare delle aperture per il tubo di scarico.

2. Infilare prima il tubo di scarico e poi montare la cappa.

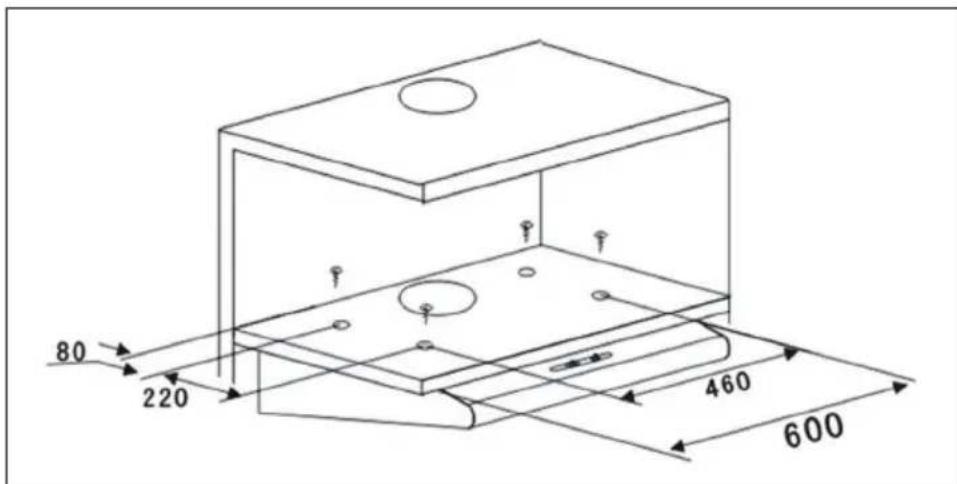

80 220 460 600

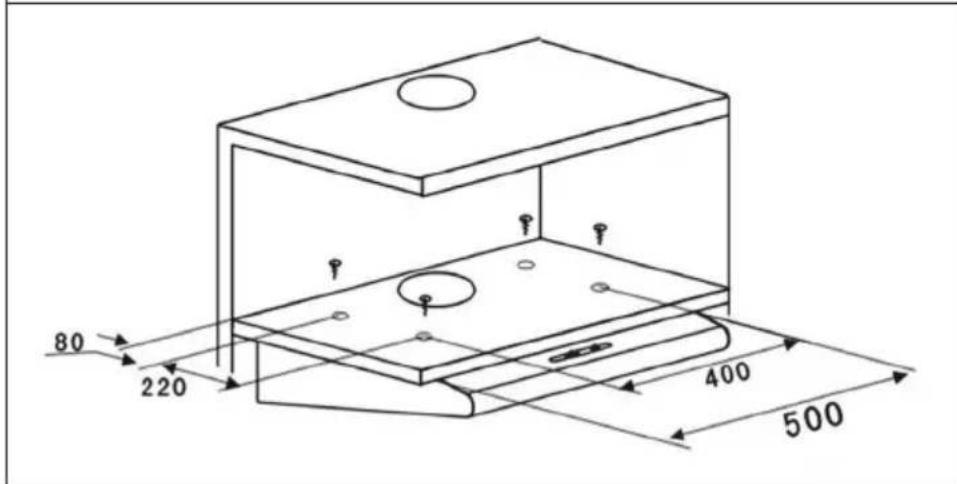

80 220 400 500

PULIZIA E MANUTENZIONE

Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o manutenzione. Le superfici dell'alloggiamento possono graffiarsi e macchiarsi.

Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle superfici.

Pulire le superfici in acciaio inox

L'acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell'acciaio inox, per evitare graffi diagonali.

Pulire la superficie del pannello di controllo

Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l'umidità in eccesso.

Pulizia mensile del filtro antigrasso

Pulire il filtro ogni mese per evitare il rischio di incendi. Il filtro raccoglie grasso, fumo e povere e influisce dunque sul funzionamento efficiente della cappa aspirante. Se il filtro non viene pulito, si accumulano residui di grasso. Pulire il filtro con acqua e un po' di detersivo per piatti e lasciarlo asciugare all'aria.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto.	Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire la luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La	pala della ventola è danneggiata.	Sostituire la pala.
	Il motore non è fissato correttamente.	Fissare il motore.
	L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:

2014+A12:2015

Numero articolo 10011462, 10011483
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	41,3 kWh/Anno
Classe di efficienza energetica C
Efficienza fluidodinamica FDE	hood	9,2
Classe di efficienza fluidodinamica		E
Efficienza luminosa LE	hood	37,5 Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso GFE	hood	69,6 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		119,9 / 204,9 m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		- m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		60 / 71 dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	P_O	0	W
Potenza assorbita a dispositivo in standby	P_S	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo 10011462, 10011483
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	41,3 kWh/Anno
Fattore di incremento nel tempo f 1,7
Efficienza fluidodinamica FDE	hood	9,2
Indice di efficienza energetica EEI	hood	79,9
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	108,8 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	195 Pa
Flusso d'aria massimo Q	max	204,9 m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	64,2 W
Potenza nominale del sistema di illuminazione	WL	2	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	75 Lux
Potenza assorbita misurata a dispositivo in standby	Po	--	W
Potenza assorbita misurata a dispositivo spento	Ps	0	W
Livello di rumorosità L	WA	71 dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:

2014+A12:2015

Numero articolo 10011484
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	43,7 kWh/Anno
Classe di efficienza energetica C
Efficienza fluidodinamica FDE	hood	9,5
Classe di efficienza fluidodinamica		E
Efficienza luminosa LE	hood	50,5 Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso GFE	hood	80,8 %
Classe relativa al grado di separazione del grasso		C
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		99,6 / 209,7 m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		- m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		55 / 71 dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	P_O	0	W
Potenza assorbita a dispositivo in standby	P_S	-	W
Informazioni di contatto Chal-Tec	GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo 10011484
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	43,7 kWh/Anno
Fattore di incremento nel tempo f 1,7
Efficienza fluidodinamica FDE	hood	9,5
Indice di efficienza energetica EEI	hood	81,2
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	88,4 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	262 Pa
Flusso d'aria massimo Q	max	209,7 m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	67,9 W
Potenza nominale del sistema di illuminazione	WL	2,1 W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	106 Lux
Potenza assorbita misurata a dispositivo in standby	Po	--	W
Potenza assorbita misurata a dispositivo spento	Ps	0	W
Livello di rumorosità L	WA	71 dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
