Caractéristiques	Détails
Type de produit	Commutateur
Nombre de ports	Non spécifié
Type de connexion	Non spécifié
Tension d'alimentation	Non spécifié
Dimensions	Non spécifié
Poids	Non spécifié
Utilisation	Conçu pour gérer et contrôler le flux de données dans un réseau local.
Maintenance	Vérifier régulièrement les connexions et nettoyer les ports si nécessaire.
Sécurité	Assurez-vous que le commutateur est installé dans un environnement sécurisé pour éviter les accès non autorisés.
Informations générales	Vérifiez la compatibilité avec vos appareils avant l'achat.

FOIRE AUX QUESTIONS - 840000015 Profile

Comment réinitialiser le commutateur Profile 840000015 ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant 10 secondes jusqu'à ce que les voyants clignotent. Cela réinitialisera le commutateur aux paramètres d'usine.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le commutateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez d'utiliser un autre câble d'alimentation.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants lumineux sur le commutateur. Un voyant d'alimentation allumé indique que le commutateur est sous tension. Les voyants des ports devraient également s'allumer lorsque des appareils sont connectés et fonctionnels.

Le commutateur ne détecte pas certains appareils, que faire ?

Assurez-vous que les câbles réseau utilisés sont en bon état et compatibles avec le commutateur. Essayez de connecter les appareils à d'autres ports pour vérifier si le problème vient du port ou de l'appareil lui-même.

Comment configurer le commutateur pour un réseau spécifique ?

Pour configurer le commutateur, connectez-vous à l'interface de gestion via un navigateur web en utilisant l'adresse IP par défaut. Suivez les instructions dans le manuel d'utilisation pour modifier les paramètres réseau selon vos besoins.

Quels types de câbles sont compatibles avec le commutateur Profile 840000015 ?

Le commutateur est compatible avec des câbles Ethernet de catégorie 5e ou supérieurs, tels que les câbles Cat 6 ou Cat 6a pour des performances optimales.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site officiel de Profile. Connectez-vous à l'interface de gestion du commutateur, accédez à la section de mise à jour du firmware et téléversez le fichier téléchargé.

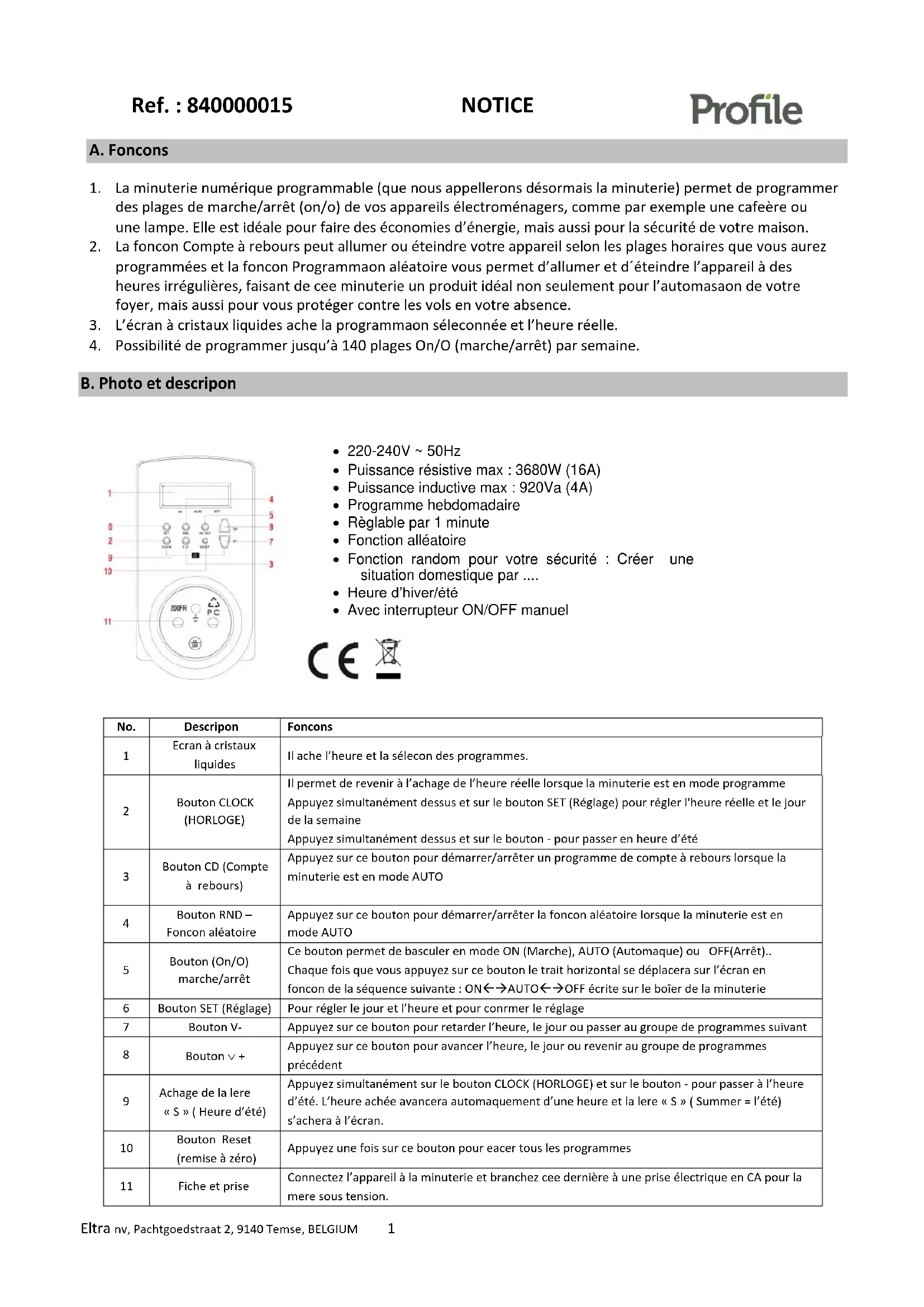

MODE D'EMPLOI 840000015 Profile

« 1ON » toont links onderaan het scherm :

toets « SET » om te bevestigen.

1. La minuterie numérique programmable (que nous appellerons désormais la minuterie) permet de programmer

des plages de marche/arrêt (on/off) de vos appareils électroménagers, comme par exemple une cafetière ou une lampe. Elle est idéale pour faire des économies d’énergie, mais aussi pour la sécurité de votre maison.

2. La fonction Compte à rebours peut allumer ou éteindre votre appareil selon les plages horaires que vous aurez

programmées et la fonction Programmation aléatoire vous permet d’allumer et d´éteindre l’appareil à des heures irrégulières, faisant de cette minuterie un produit idéal non seulement pour l’automatisation de votre foyer, mais aussi pour vous protéger contre les vols en votre absence.

3. L’écran à cristaux liquides affiche la programmation sélectionnée et l’heure réelle.

4. Possibilité de programmer jusqu’à 140 plages On/Off (marche/arrêt) par semaine.

Ecran à cristaux liquides Il affiche l’heure et la sélection des programmes.

Bouton CLOCK (HORLOGE) Il permet de revenir à l’affichage de l’heure réelle lorsque la minuterie est en mode programme Appuyez simultanément dessus et sur le bouton SET (Réglage) pour régler l'heure réelle et le jour de la semaine Appuyez simultanément dessus et sur le bouton - pour passer en heure d’été

Bouton CD (Compte à rebours) Appuyez sur ce bouton pour démarrer/arrêter un programme de compte à rebours lorsque la minuterie est en mode AUTO

Bouton RND – Fonction aléatoire Appuyez sur ce bouton pour démarrer/arrêter la fonction aléatoire lorsque la minuterie est en mode AUTO

Bouton (On/Off) marche/arrêt Ce bouton permet de basculer en mode ON (Marche), AUTO (Automatique) ou OFF(Arrêt).. Chaque fois que vous appuyez sur ce bouton le trait horizontal se déplacera sur l’écran en fonction de la séquence suivante : ONAUTOOFF écrite sur le boîtier de la minuterie

Bouton SET (Réglage) Pour régler le jour et l’heure et pour confirmer le réglage

Bouton V- Appuyez sur ce bouton pour retarder l’heure, le jour ou passer au groupe de programmes suivant

Bouton + Appuyez sur ce bouton pour avancer l’heure, le jour ou revenir au groupe de programmes précédent

Affichage de la lettre « S » ( Heure d’été) Appuyez simultanément sur le bouton CLOCK (HORLOGE) et sur le bouton - pour passer à l’heure d’été. L’heure affichée avancera automatiquement d’une heure et la lettre « S » ( Summer = l’été) s’affichera à l’écran.

Bouton Reset (remise à zéro) Appuyez une fois sur ce bouton pour effacer tous les programmes

Fiche et prise Connectez l’appareil à la minuterie et branchez cette dernière à une prise électrique en CA pour la mettre sous tension. 220-240V ~ 50Hz Puissance résistive max : 3680W (16A) Puissance inductive max : 920Va (4A) Programme hebdomadaire Règlable par 1 minute Fonction alléatoire Fonction random pour votre sécurité : Créer une situation domestique par .... Heure d’hiver/été Avec interrupteur ON/OFF manuelRef. : 840000015 NOTICE Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 2 C. Affichage de l’heure Deux types d’affichage-vous sont proposés :

1. Affichage 12 heures : les chiffres numériques s’affichant à l’écran vont de 01:00 à 12:59 accompagnés du

2. Affichage 24 heures : les chiffres numériques s’affichant à l’écran vont de 00:00 à 23:59 sans sigle AM ou PM

3. Pour basculer du mode 12 heures au mode 24 heures et vice-versa, appuyez sur le bouton CLOCK

(HORLOGE) jusqu’à ce que l’affichage à l’écran change. Appuyez de nouveau sur le bouton CLOCK (HORLOGE) pour revenir à l’affichage de départ. D. Réglage du jour et de l’heure

1. Réglage des jours de la semaine

1.1 Appuyez sur le bouton « SET » ( Réglage) jusqu’à ce que l’affichage de la semaine se mette à clignoter, ce qui

indique que vous pouvez passer au réglage

1.2 Appuyez sur le bouton V+ pour faire avancer les jours, ou sur le bouton ∨－ pour revenir en arrière. La

séquence de l’affichage est la suivante: Mo(lundi)Tu(mardi)We(mercredi)Th(jeudi)Fr(vendredi)Sa(samedi)Su(dimanche)

1.3 En appuyant une fois sur les boutons V+/∨－le jour avancera ou reculera lentement. Si vous maintenez le

bouton enfoncé l’affichage des jours de la semaine défilera rapidement. Relâchez le bouton dès que le jour de la semaine désiré s’affiche à l’écran. Appuyez sur le bouton « SET » (Réglage) pour confirmer le réglage.

2. Réglage de l’heure

2.1 Une fois le jour de la semaine réglé, l’heure s’affiche en clignotant, ceci indique que vous pouvez commencer à

2.2 Appuyez sur le bouton V+ pour faire avancer le nombre d'heures, ou sur le bouton ∨ - pour revenir en arrière.

2.3 En appuyant une fois sur les boutons V+/∨ －, l'heure avancera lentement. Si vous maintenez le bouton

enfoncé l’affichage des heures de la semaine défilera rapidement. Relâchez le bouton dès que l'heure désirée s’affiche à l’écran. Appuyez sur le bouton « SET » (Réglage) pour confirmer le réglage.

2.4 Ce sont ensuite les minutes qui se mettront à clignoter, ce qui signifie que vous pouvez les régler. Pour cela,

répétez la procédure de réglage de l'heure indiquée aux paragraphes 2.2. et 2.3.

3. Passage de l’heure d’été

3.1 Appuyez simultanément sur le bouton CLOCK (HORLOGE) et sur le bouton ∨ - pour passer à l’heure d’été.

L’heure affichée avancera automatiquement d’une heure et la lettre « S » ( summer = l’été) s’affichera à l’écran.

3.2 Appuyez de nouveau simultanément sur le bouton HORLOGE et le bouton ∨- pour repasser a l’heure d’hiver.

Remarque : L’écran doit être en mode affichage de l’heure réelle pour passer en mode réglage du jour et de l’heure. Si l’écran est en mode sélection de programme, appuyez une fois sur le bouton CLOCK (HORLOGE) pour afficher de nouveau l’heure réelle.Ref. : 840000015 NOTICE Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 3 E. Sélection du programme

1. Lorsque l’écran est en mode affichage de l’heure réelle, appuyez une fois sur le bouton V+ pour passer en mode

sélection de programme. « 1ON » s’affichera en bas dans le coin gauche de l’écran :

1.1 « 1 » indique le numéro du groupe de programmes (les groupes de programmes vont de 1 à 14)

1.2 « ON » indique les plages « marche ».

1.3 « OFF » indique les plages « arrêt ».

2. Pour sélectionner le groupe de programme et l’état « ON » ou « OFF », appuyez sur le bouton V+ pour faire

défiler les numéros des programmes. La séquence de l’affichage sera la suivante : 1ON1OFF …… 20ON20OFF d ON/OFF (pour le compte à rebours) affichage de l’heure

3. Pour faire défiler les numéros des groupes de programmes par ordre décroissant, appuyez sur le bouton ∨ -. La

séquence de l’affichage sera la suivante : d ON/OFF (pour le compte à rebours)20OFF20ON …… 1OFF1ON affichage de l’heure

4. Une fois le groupe de programme sélectionné, vous pourrez alors régler les jours de la semaine et l’heure.

Appuyez sur le bouton « SET » (Réglage) jusqu'à ce que la semaine se mette à clignoter et chaque fois que vous appuierez sur le bouton V+ l’affichage suivra la séquence suivante :

5. En appuyant sur le bouton V-, l’affichage des jours défilera en sens inverse.

6. En appuyant une fois sur les boutons V+/∨ -, les jours avanceront ou reculeront un par un. Si vous maintenez le

bouton enfoncé l’affichage des jours de la semaine défilera rapidement. Relâchez le bouton dès que le jour de la semaine désiré s’affiche à l’écran. Appuyez sur le bouton « SET » (réglage) pour confirmer le réglage et l’affichage de la semaine cessera de clignoter.

7. Après avoir réglé le jour de la semaine, l’heure clignotera à l’écran. Pour régler l’heure, suivez la procédure

indiquée dans la Partie D2 · Réglage de l’heure.Ref. : 840000015 NOTICE Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 4

8. Pour régler un autre groupe de plages ON/OFF marche/arrêt, suivez la même procédure du point 2 au point 7.

Remarque : (a) Pour modifier un programme présélectionné, répétez la procédure du point 2 au point 7 de la Partie E et saisissez les nouvelles données remplaçant les paramètres antérieurs (b). Une fois la programmation effectuée, appuyez sur le bouton HORLOGE pour retourner directement à l’affichage de l’heure. Si vous ne touchez à aucun bouton, l’heure s’affichera automatiquement au bout de 15 secondes. F. Règlage du compte à rebours

1. Lorsque l’écran est en mode affichage de l’heure, appuyez une fois sur le bouton ∨- pour passer en mode réglage

du compte à rebours. « d ON » ou « d OFF » s’affichera dans le coin en bas à gauche de l’écran

1.1 “d” : indique que la minuterie est en mode compte à rebours

1.2 “ON” : signifie que l’appareil sera en marche durant cette plage de temporisation

1.3 “OFF” : signifie que l’appareil sera en marche durant cette plage de temporisation

2. Appuyez sur le bouton « SET » jusqu’à ce que On/Off se mette à clignoter, ce qui signifiera que vous pouvez

opter pour que l’appareil soit allumé ou éteint durant le compte à rebours

3. Appuyez sur les boutons V+/∨- pour sélectionner le mode On ou Off et pressez le bouton « SET » pour confirmer

4. Une fois le mode du compte à rebours sélectionné, l’affichage des heures se met à clignoter. Appuyez alors sur le

bouton V+/∨- pour avancer ou retarder l’heure et pressez le bouton « SET » pour confirmer.

5. Ce sont maintenant les minutes qui vont s’afficher en clignotant. Appuyez sur les boutons V+/∨- pour avancer ou

retarder les minutes, puis sur le bouton « SET » pour confirmer

6. Enfin, les secondes s’afficheront en clignotant. Appuyez sur les boutons V+/∨- pour avancer ou retarder les

secondes, puis sur le bouton « SET » pour confirmer. L’intervalle de réglage va de 99:59:59 s à 1 seconde.

7. Branchez la minuterie à une prise du secteur (en CA) et réglez-la sur la position AUTO, afin de démarrer/arrêter

les fonctions de compte à rebours.

8. Appuyez une fois sur le bouton CD pour faire démarrer la fonction compte à rebours, « d ON » ou « d OFF »

clignotera en bas dans le coin de l’écran, ce qui indiquera que le compte à rebours est en cours. Appuyez de nouveau sur le bouton CD pour arrêter le compte à rebours.. Remarque : (a). Lorsque le compte à rebours est en cours, l’écran indique l’heure. Pour afficher les caractéristiques du compte à rebours, appuyez une fois sur le bouton ∨-. (b) Pour changer un programme présélectionné, répétez la procédure indiquée dans la Partie F · Réglage du compte à rebours du point 2 au point 6 et saisissez les nouvelles données remplaçant les paramètres antérieurs. (b). Une fois la programmation effectuée, appuyez sur le bouton CLOCK (HORLOGE) pour retourner directement à l’affichage de l’heure. Si vous ne touchez à aucun bouton, l’heure s’affichera automatiquement au bout de 15 secondes.Ref. : 840000015 NOTICE Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 5

G. Règlage de la fonction aléatoire

1. La fonction aléatoire allume et éteint l’appareil de façon irrégulière :

1.1 Plage de temps minimale, appareil éteint : 26 minutes

1.2 Plage de temps maximale, appareil éteint : 42 minutes

1.3 Plage de temps minimale, appareil allumé : 10 minutes

1.4 Plage de temps maximale, appareil allumé : 26 minutes

2. Branchez la minuterie à une prise électrique CA et sélectionnez le mode AUTO pour démarrer/arrêter la fonction

3. Appuyez une fois sur le bouton RND, la fonction aléatoire sera alors activée. L’appareil demeurera éteint

pendant 26 à 42 minutes et se mettra ensuite allumé pendant 10 à 26 minutes.

4. Appuyez de nouveau sur le bouton RND pour arrêter la fonction aléatoire.

5. La fonction programmation aléatoire remplacera l’activation des programmes standard ON/OFF

(MARCHE/ARRET). H. Arrêt/reprise du programme présélectionné Pour arrêter ou relancer un programme présélectionné, appuyez une fois sur le bouton « ON/OFF » (marche/arrêt). L’affichage à l’écran changera en fonction de la séquence suivante :

1. ON : Le programme est supplanté et l’appareil fonctionne en permanence

2. AUTO : Ce mode relance le programme présélectionné et l’appareil s’allumera et s’éteindra

automatiquement en fonction de la plage réglée

3. OFF : Le programme est supplanté et l’appareil est éteint en permanence

Remarque : (a). Le compte à rebours programmé et la fonction aléatoire ne peuvent être activés que lorsque la minuterie est en mode AUTO. (b). Lorsque la fonction compte à rebours est activée, la fonction aléatoire et le programme automatique de marche/arrêt seront inactifs. (c). Lorsque la fonction aléatoire est activée, la fonction compte à rebours et le programme automatique de marche/arrêt seront inactifs.

1. Réglez les plages On/Off (marche/arrêt) désirées sur la minuterie, comme indiqué précédemment.

2. Eteignez l’appareil électrique.

3. Connectez la fiche du cordon d’alimentation de l’appareil dans la prise de la minuterie, puis branchez cette

dernière à une prise électrique pour la mettre sous tension.

4. Allumez l’appareil.

5. L’appareil s’allumera et s’éteindra en fonction du programme sélectionné, à moins que vous n’ayez enclenché

J. Consignes de sécurité Cette minuterie est destinée à un usage en intérieur uniquement. NE L’UTILISEZ PAS en extérieur.

1. La tension et la fréquence de l’appareil à brancher dans la minuterie doivent être identiques à celles indiquées

dans les « Spécifications »

2. Une fois branchées, les batteries nécessitent 2 heures pour se charger complètement

K. Garantie La période de garantie pour ce produit est de 3 ans à compter de la date d’achat. Au cours de la période de garantie, ELTRA sa/nv prendra en charge toutes les pannes dues à des défauts de matériel ou de production. ELTRA sa/nv peut, au choix, réparer ou remplacer l’appareil défectueux. ELTRA NV n’est pas tenue de réparer ou de remplacer des appareils dont le mauvais fonctionnement est dû à des dégradations, une utilisation inappropriée ou des modifications apportées après la date d’achat. Rapportez l’appareil défectueux, accompagné de la preuve d’achat, au magasin où l’appareil a été acheté. Incluez toujours une note décrivant le problème. ELTRA sa/nv ne peut en aucun cas être tenue pour responsable des dégâts de quelque nature que ce soit dus à une installation de l’appareil non conforme aux instructions d’installation, ni des dégâts provoqués par des circonstances imprévisibles comme les catastrophes naturelles, la foudre, ... Tous les coûts afférents sont donc exclusivement à charge de l’acheteur et ne sont pas couverts par la garantie.
