PCF212 - Commutateur Profile - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Commutateur PCF212, conçu pour une utilisation dans des environnements industriels.
Type de Commutateur	Commutateur à bascule, permettant un contrôle facile des circuits électriques.
Tension Nominale	Compatible avec des tensions allant jusqu'à 250V.
Courant Nominal	Capacité de courant jusqu'à 10A.
Matériaux	Boîtier en plastique résistant aux chocs et contacts en métal.
Utilisation	Idéal pour le contrôle de l'éclairage, des appareils électroménagers et des équipements industriels.
Installation	Installation facile avec des bornes à vis pour un câblage sécurisé.
Maintenance	Vérification régulière des connexions recommandée pour assurer un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges.
Informations Générales	Produit garanti 2 ans, avec un support technique disponible pour les utilisateurs.

FOIRE AUX QUESTIONS - PCF212 Profile

Comment réinitialiser le commutateur Profile PCF212 ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon commutateur ne s'allume-t-il pas ?

Vérifiez que le commutateur est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne.

Comment configurer le commutateur Profile PCF212 pour la première fois ?

Connectez le commutateur à votre réseau et utilisez l'interface web pour configurer les paramètres de réseau. Suivez les instructions dans le manuel fourni.

Que faire si un port du commutateur ne fonctionne pas ?

Testez le câble réseau et assurez-vous qu'il est en bon état. Essayez de connecter un autre appareil à ce port pour vérifier s'il fonctionne.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site officiel et accédez à l'interface web du commutateur. Suivez les instructions pour télécharger et installer la mise à jour.

Le commutateur surchauffe-t-il ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé. Si la surchauffe persiste, vérifiez si le ventilateur fonctionne correctement ou si le commutateur est obstrué par des débris.

Comment ajouter un VLAN sur le commutateur ?

Connectez-vous à l'interface web du commutateur, accédez à la section VLAN et suivez les instructions pour créer et configurer un nouveau VLAN.

Le commutateur ne détecte pas certains appareils, que faire ?

Vérifiez la compatibilité des appareils avec le commutateur. Assurez-vous également que les câbles utilisés sont conformes aux spécifications requises.

Comment rétablir la configuration d'usine du commutateur ?

Pour rétablir la configuration d'usine, utilisez le bouton de réinitialisation. Maintenez-le enfoncé pendant 10 secondes et relâchez-le. Le commutateur redémarrera avec les paramètres d'usine.

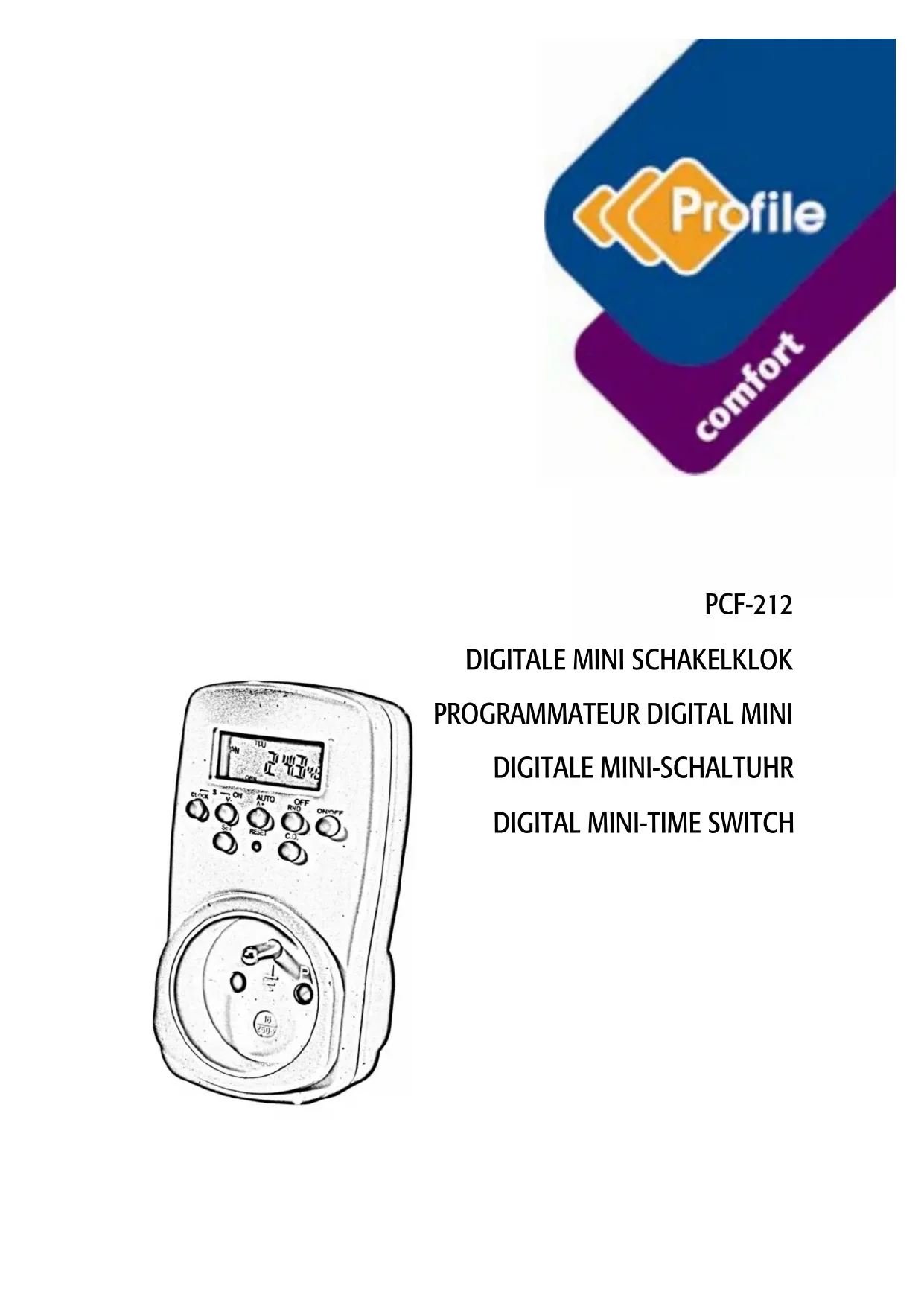

MODE D'EMPLOI PCF212 Profile

Nous vous remercions pour l'achat de ce produit Profile. Attention : il est important de dire attentivement ce mode d'emploi avant d'utiliser le produit. Conservez-le ensuite soigneusement.

Attention

• Vérifiez si la tension chez vous correspond aux données indiquées sur la plaque signalétique.
• N'exposez pas l'appareil à des températures extrémement haute ou basses.
• Evitez tout contact avec de l'eau.
• Lorsque vous branchez l'horloge de programmation sur la prise de courant, commencez toujours par appuyer sur RESET avant de démarrer la programmation.

\section*{Caracteristiques techniques}

• Tension nominale: 230V (50 Hz) - 250 V
  Puisssance resistive maximale : 1 800 W / 7.8 A
  Puisance inductive maximale:460 VA-2A
• Programmation : périodes de min. 60 secondes
• Programmes de jour/de semaine
• 1 programme de compte à rebours
  Fonction aléatoire

• Des apparèils résistifs sont des apparèils qui, sur une duréeée complète, consommment la même quantité de courant. Par exemple, des lampes.
• Des apparêils inductifs, en revanche, consomment bien plus de courant à la mise en marche qu'en fonctionnement normal. Font notamment partie de cette catégorie : machines à café, chaudières et apparêils de chauffage.
• Si l'appareil inductif dépasse la valeur de la puissance inductive de l'horloge de programmation, il ne peut y être branché ; le contact électrique de l'horloge de programmation risquerait d'être prematurément endommagé. Cette situation n'est pas couverte par la garantie.

Pile rechargeable

La pile rechargeable intégrée est prévue pour conserver le réglage de l'heure ainsi que tous les autres réglages en cas de panne de courant. Si, à l'achat, la pile semble presque épuisée, branchez tout d'abord l'horloge de programmation pendant 30 minutes sur la prise de courant avant de lancer la programmation.

Réglage de l'heure

Maintenez toujours la touche CLOCK enfoncée pour régler l'heure.

• Appuyez sur la touche DAY pour définir le jour de la période.
• Appuyez sur la touche HOUR pour définir l'heure.
• Appuyez sur la touche MIN pour définir les minutes.

Relâchez la touche CLOCK pour confirmer l'heure.

Programme de commutation ALLUMÉ/ÉTEINT

Vou pouve définir jusqu'à 20 programmes, avec possibilité de répétition quotidienne ou hebdomadaire.

• Appuyez sur la touche SET; 1^ON -- apparaitra. « 1 » indique la première programmation et « ON » que l'appareil va semettre en marche à l'heure définie.
• Appuyez sur la touche DAY pour régler la programmation des jours de la période. Les jours de la période clignotent à présent à l'écran. Appuyez à plusieurs reprises sur la touche DAY pour régler le(s) jour(s) au(x)quel(s) le programme doit semettre en marche. Àpres avoir défini les jours de la période séparément, vous pouvez également désirir des combinaisons de jours.
  Utilisez les touches HOUR et MIN pour régler les heures et minutes de mise en marche de la même manière.
• Pour confirmer, appuyez à nouveau sur la touche SET; 1_OFF - : - apparait à l'écran. « 1 » indique la première programmation et « OFF » que l'appareil va s'éteindre à l'heure définie.
• Procedez de la mesma maniere si vous deben régler l'heure de démarriage. Pour confirmer l'heure d'allumage et d'extinction, appuyez à nouveau sur la touche SET.
• Les 20 programmations doivent toutes s'effectuer de la même manière.

ATTENTION: Lorsque plus aucune touche n'est enforcée pendant 15 secondes, l'horloge de programmation repasse automatiquement en mode de fonctionnement normal.

Branchez l'appareil à programmer sur la prise de courant associée à l'horloge de programmation. Si l'appareil branché est équipé d'un interrupteur

« marche/arrêt », veillez à ce que celui-ci soit régle sur « marche ».

Annulation d'un programme de commutation

• Appuyez sur la touche SET pour afficher l'un après l'autre tous les programmes de commutation paramétrés.
• Appuyez plusieurs fois sur la touche RECALL pour annuler le programme de commutation. Si vous vous étés trompé, vous pouvez rétablier le programme préinstallé en appuyant à nouveau sur RECALL.
• Vous pouvez également activer ou désactiver à tout moment des programmes de commutation. Appuyez sur la touche MANUAL pour régler différentes commandes de commutation. L'écran affiche alors l'un des éléments suivants :

O ON : tous acté

○ « OFF » : toujours désactivement
O AUTOON^ : l'horloge de programmedness est active et suit le programme ON/OFF regle.
○ « AUTO OFF » : l'horloge de programmation est désactivée et suit le programme ON/OFF régèle.

Programmation du compte à rebours

• Lorsque vous appuyez plusieurs fois sur la touche SET et faites défiler les 20 premiers programmes de compte à rebours, le programme CTD apparait à l'écran.
• Appuyez sur les touches HOUR et MIN pour régler la durée du compte à rebours. Celle-ci s'étend de 60 secondes à 23 heures et 59 minutes.
• Appuyez sur la touche CLOCK pour charger le compte à rebours prédéfini.

ATTENTION: Durant le compte à rebours prédéfini, l'horloge de programmation s'activera.

• Afin d'activer la fonction de minuteur, appuyez simultanément sur les touches HOUR et MIN.
• Pendant le compte à rebours, vous pouvez :

o suspendre ou reprendre le compte a rebours en appuyant sur la touche MANUAL.
o afficher le temps restant ou l'heure actuelle en appuyant sur la touche CLOCK.
○ arrêté le compte à rebours en appuyant simultanément sur les touches HOUR et MIN. Cette fonction n'est effective que si un compte à rebours est enregistré.

ATTENTION: Lorsque le compte à rebours (ou la fonction aléatoire) est actif/active, l'horloge de programmation suspend l'exécution des programmes jusqu'à ce que le compte à rebours (ou la fonction aléatoire) soit désactivé(e).

Fonction aléatoire

Cette fonction permet d'allumer et d'eteindre le minuteur de manière aléatoire. Par exemple, le minuteur s'allumera entre 10 et 26 minutes après le lancement de cette fonction et s'eteindra de façon aléatoire entre 26 et 42 minutes plus tard. L'allumage et l'extinction aléatoires se repétent jusqu'à la désactivation de la fonction aléatoire.

Maintenez la touche HOUR enfoncée pendant

3 secondes pour activer la fonction aléatoire.

Le pictogramme « RND » s'affiche à l'écran.

Vous pouvez désactiver cette fonction en maintainant à nouveau la touche HOUR enforcée pendant 3 secondes.

Réglage heures d'été et heures d'hiver

Maintenez la touche CLOCK enforcée pendant 3 secondes pour régler l'heure d'été ou l'houre d'hiver. Une heures s'ajoute ou s'enlève à l'houre actuelle. S'il s'agit du réglage de l'heure d'été, un « +1h » s'affiche à l'écran. Il est possible de désactiver la fonction en repétant la même opération.

Instructions de sécurité

L'importateur n'assume aucune responsabilité quant aux demandes de dédommagement relatives à des objets ou personnes et découulant d'une'utilisation incorrecte ou du non-respect des instructions de sécurité. Le cas échéant, toute demande de dédommagement sera nulle et non avenue.

Conditions de garantie

La période de garantie pour le PCF-212 est de 2 ans à compter de la date d'achat. Durant la période de garantie, Eltra NV prendra en charge toutes les pannes dues à des defaults de matériel ou de production. Eltra NV peut, au besoin, réparer ou remplacer l'appareil défectueux.

Eltra NV n'est pas tenue de réparer ou de replacer des apparèils dont le mauvais fonctionnement est du à des dégradations, une utilisation inappropriée ou des modifications apportées après la date d'achat.

Rapportez l'appareil défectueux, accompagné de la preuve d'achat originale, au magasin où l'appareil a été achété. Joignez-y toujours une note décrivant le problème.

Dégats

Eltra NV ne peut enaucun cas etre tenue pour responsable des dégats de quelque nature que ce soit dus à une installation de I'appareil non conforme aux instructions d'installation, ni des dégats provoqués par des circonstances imprevisables comme les catastrophes naturelles, la foudre, etc. Tous les coûts qui en résultat sont donc exclusivement a charge de l'acheteur et ne sont pas couverts par la garantie.

www.profile.eu
