MODE D'EMPLOI PR8 Profile

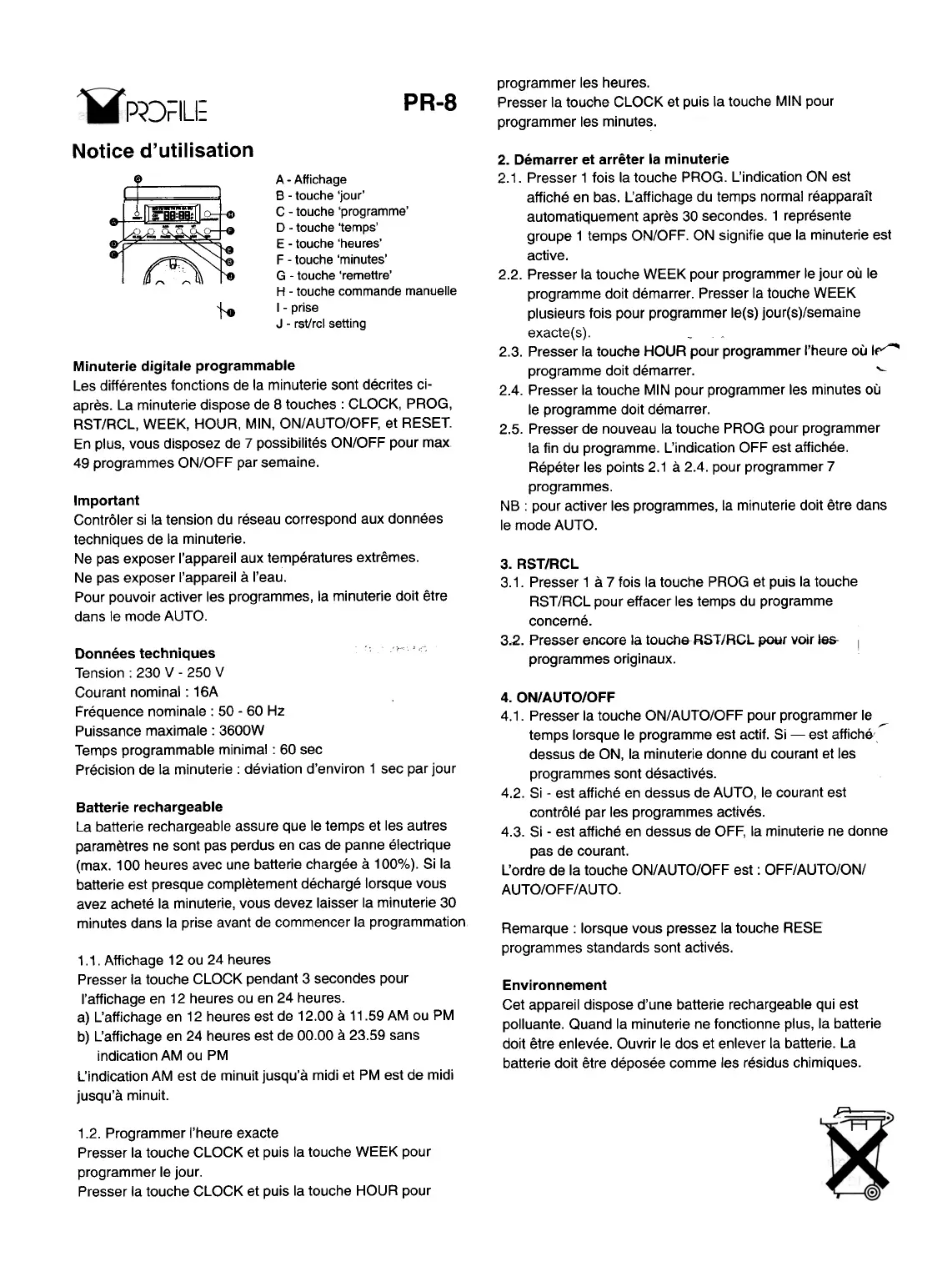

Notice d'utilisation

Les différentes fonctions de la minuterie sont décrites ci-après. La minuterie dispose de 8 touches : CLOCK, PROG, RST/RCL, WEEK, HOUR, MIN, ON/AUTO/OFF, et RESET. En plus, vous disposez de 7 possibilités ON/OFF pour max 49 programmes ON/OFF par semaine.

Important

Contrôler si la tension du réseau correspond aux données techniques de la minuterie.

Ne pas exposer l'appareil aux températures extrêmes.

Ne pas exposer l'appareil à l'eau.

Pour pouvoir activer les programmes, la minuterie doit être dans le mode AUTO.

Données techniques

Tension : 230 V - 250 V

Courant nominal : 16A

Fréquence nominale : 50 - 60 Hz

Puissance maximale : 3600W

Temps programmable minimal : 60 sec

Précision de la minuterie : déviation d'environ 1 sec par jour

La batterie rechargeable assure que le temps et les autres paramètres ne sont pas perdus en cas de panne électrique (max. 100 heures avec une batterie chargée à 100%). Si la batterie est presque complètement déchargé lorsque vous avez acheté la minuterie, vous devez laisser la minuterie 30 minutes dans la prise avant de commencer la programmation

1.1. Affichage 12 ou 24 heures

Presser la touche CLOCK pendant 3 secondes pour l'affichage en 12 heures ou en 24 heures.

a) L'affichage en 12 heures est de 12.00 à 11.59 AM ou PM b) L'affichage en 24 heures est de 00.00 à 23.59 sans indication AM ou PM

L'indication AM est de minuit jusqu'à midi et PM est de midi jusqu'à minuit.

1.2. Programmer l'heure exacte

Presser la touche CLOCK et puis la touche WEEK pour programmer le jour.

Presser la touche CLOCK et puis la touche HOUR pour

programmer les heures.

Presser la touche CLOCK et puis la touche MIN pour programmer les minutes.

2. Démarrer et arrêter la minuterie

2.1. Presser 1 fois la touche PROG. L'indication ON est affiché en bas. L'affichage du temps normal réapparaît automatiquement après 30 secondes. 1 représente groupe 1 temps ON/OFF. ON signifie que la minuterie est active.

2.2. Presser la touche WEEK pour programmer le jour où le programme doit démarrer. Presser la touche WEEK plusieurs fois pour programmer le(s) jour(s)/semaine exacte(s).

2.3. Presser la touche HOUR pour programmer l'heure où le programme doit démarrer.

2.4. Presser la touche MIN pour programmer les minutes où le programme doit démarrer.

2.5. Presser de nouveau la touche PROG pour programmer la fin du programme. L'indication OFF est affichée. Répéter les points 2.1 à 2.4. pour programmer 7 programmes.

NB : pour activer les programmes, la minuterie doit être dans le mode AUTO.

3. RST/RCL

3.1. Presser 1 à 7 fois la touche PROG et puis la touche RST/RCL pour effacer les temps du programme concerné.

3.2. Presser encore la touche RST/RCL pour voir les programmes originaux.

4. ON/AUTO/OFF

4.1. Presser la touche ON/AUTO/OFF pour programmer le temps lorsque le programme est actif. Si — est affiché dessus de ON, la minuterie donne du courant et les programmes sont désactivés.

4.2. Si - est affiché en dessus de AUTO, le courant est contrôlé par les programmes activés.

4.3. Si - est affiché en dessus de OFF, la minuterie ne donne pas de courant.

L'ordre de la touche ON/AUTO/OFF est : OFF/AUTO/ON/AUTO/OFF/AUTO.

Remarque : lorsque vous pressez la touche RESE programmes standards sont activés.

Environnement

Cet appareil dispose d'une batterie rechargeable qui est polluante. Quand la minuterie ne fonctionne plus, la batterie doit être enlevée. Ouvrir le dos et enlever la batterie. La batterie doit être déposée comme les résidus chimiques.
