Type de produit	Cuisinière à gaz
Marque	Pelgrim
Modèle	GKB477W
Dimensions (H x L x P)	47 x 720 x 510 mm
Alimentation électrique	230 V / 50 Hz, 0,6 VA
Type de gaz compatible	G20, G25, G30, G31 (selon réglage)
Nombre de brûleurs	5
Types de brûleurs	1 brûleur puissant (3,00 kW), 1 brûleur wok (3,50 kW), 2 brûleurs normaux (1,75 kW), 1 brûleur à ralentir (1,00 kW)
Allumage	Électrique intégré dans les boutons
Sécurité	Dispositif de sécurité de flamme (thermocouple)
Matériau	Acier inoxydable (plan profond), émail (grilles, chapeaux de brûleurs)
Nettoyage et entretien	Nettoyage manuel des brûleurs (pas au lave-vaisselle), utiliser des produits non abrasifs pour l'émail et un produit spécial inox pour l'acier
Raccordement gaz	G 1/2"
Installation	Encastrement, par un technicien agréé ; distance minimale 50 mm du mur arrière
Réparabilité	Contacter le service après-vente Pelgrim
Documents fournis	Notice d'utilisation et d'installation en plusieurs langues

FOIRE AUX QUESTIONS - GKB477W Pelgrim

Comment allumer un brûleur ?

Appuyez sur le bouton du brûleur et tournez-le vers la gauche. Maintenez la pression pendant environ 5 secondes après l'allumage pour activer le dispositif de sécurité de flamme.

Pourquoi mon brûleur ne s'allume-t-il pas ?

Vérifiez que les éléments du brûleur sont correctement assemblés et que la bougie d'allumage est propre. Si le problème persiste, le câble d'alimentation peut être endommagé, contactez le service après-vente.

Quels types de gaz puis-je utiliser ?

L'appareil est compatible avec les gaz G20 (20 mbar), G25 (20 ou 25 mbar), G30 (29 ou 50 mbar) et G31 (29 ou 37 mbar). Reportez-vous à la plaque signalétique.

Comment nettoyer les brûleurs ?

Ne lavez pas les éléments du brûleur au lave-vaisselle. Nettoyez-les avec un chiffon humide et un détergent doux. Pour les taches tenaces sur l'émail, utilisez un abrasif liquide.

Puisz-vous utiliser des casseroles en aluminium ou en plastique ?

Non, ces matériaux ne sont pas appropriés. Utilisez uniquement des ustensiles résistants à la chaleur avec un fond plat d'au moins 12 cm.

Quelle est la distance minimale entre la plaque et une hotte ?

La distance minimale est de 650 mm entre la plaque de cuisson et la hotte, et de 100 mm entre la plaque et une paroi inflammable.

Comment entretenir la surface en inox ?

Utilisez un produit spécial acier inoxydable et frottez dans le sens de la structure. Évitez les éponges métalliques et les produits agressifs.

L'appareil nécessite-t-il une mise à la terre ?

Oui, l'appareil doit être mis à la terre conformément aux normes électriques en vigueur.

Que faire en cas de fuite de gaz ?

Fermez immédiatement le robinet de gaz, aérez la pièce et ne provoquez aucune flamme. Faites vérifier l'installation par un professionnel.

Où trouver la notice d'installation ?

La notice d'installation est incluse dans l'emballage. Vous pouvez également la télécharger gratuitement au format PDF sur le site notice-facile.com.

MODE D'EMPLOI GKB477W Pelgrim

notice d'utilisation 17-30

Anleitung 31-44

manual 45-58

gebruike pictogrammen - pictogrammes utilisés benutzte Piktogramme - pictograms used

important à savoir

Wissenswertes - informations importantes

conseil-Tipp-tip

beschrijving 4

inleiding 5

veiligkeit

votre plaque de cuisson à gaz

description 18

Sécurité

Les points qui méritent leur attention 20

Commande

allumage et régler 21

Cuisiner confortablement

Utilisation optimale 22

Entretien

généralités 23-24

qui fait partie de l'emballage et de l'appareil usé 25

Instructions d'installation

généralités 26

Branchement électrique 26

Raccordement du gaz 27

encastrement 28-29

données pour le gaz 30

Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité et de l'entretien ainsi que des conseils en matière d'environnement et d'économie d'énergie.

Conservez le mode d'emploi et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourra en profiter.

Bon cuisson!

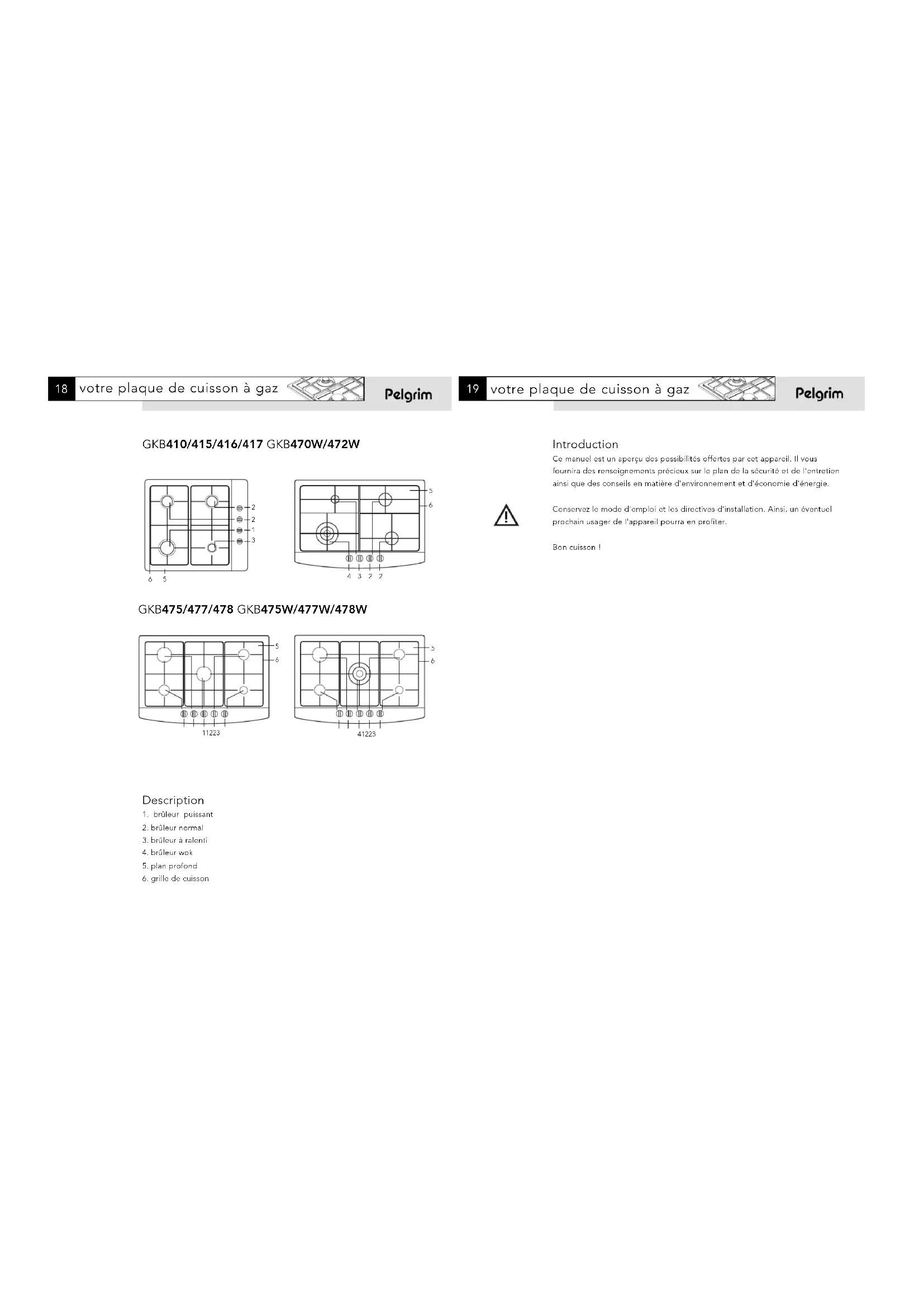

GKB475/477/478 GKB475W/477W/478W

Description

1. brûleur puisant 2. brûleur normal
2. brûleur à ralentir
3. brôleur wok
4. plan profond 6. grille de cuisson

Veillez à une bonne aération pendant l'utilisation

• Maintenez les points d'aération naturels ouverts.

En cas d'une utilisation prolongée de la plaque de cuisson, une aération supplémentaire est indispensable. Ouvrez, par exemple, une fenêtre ou installez une aération mécanique.

N'utilisez la plaque de cuisson que pour préparer des mets

L'appareil n'est pas approprié pour chauffer des espaces.

Ne flambez jamais sous une hotte

En raison de flammes levées, un incendie peut se déclencher, au sincas d'un ventilateur mis à l'air.

Les éléments du brûleur sont brûlants pendant l'utilisation, mais aussi directement après l'utilisation

Évitez tout contact direct avec des matières non résistantes à la chaleur. Ne plongez jamais dans l'eau froide des brûleurs et des grilles de cuisson chaudes. En raison d'un refroidissement brutal, l'émail risque d'être endommagé.

Résistante à la chaleur doit dépasser les deux centimètres

En cas de distances plus petites, les touches ou la paroi risquent de changer de couleur et / ou de se modifier sous l'effet de la temperature elevated.

Utilisez toujours les grilles de cuisson et les ustensiles appropriés

Placez tous la casserole sur la grille de cuisson. Le placement direct d'une casserole sur la tête du brûleur risque d'engendrer des situations dangereuses. Des bacs en aluminium ou en plastique ne sont pas appropriés en tant qu'ustensiles de cuisine. Les risquent de brûler sur la tête du brûleur et sur les grilles de cuisson.

Placement des éléments du brûleur et des grilles de cuisson

La plaque de caisson ne peut fonctionner correctement que si les éléments du brûlée ont été bien mis les uns dans les autres via les came de guidage. Veillez à ce que les grilles de cuisson soient bien droites l'une en face de l'autre et soient plates sur le plan profond. C'est de cette manière que les casseroles peuvent rester stables.

Allumage et régler

Chaque brûleur peut être réglé progressivement entre la position Haute et Basse.

GKB410

Poussez et tournez vers la gauche le bouton de commande et allumez le brûleur au moyen d’une allumette.

GKB415/417/470/472/475/475W/477/477W/478/478W

Presse le bouton du brûleur et tournez-le vers la gauche.

Le brûleur va s'allumer.

Manchez la pression sur la touche de commande, ouverte à pleine charge, pendant 5 secondes environ.

Le dispositif de sécurité pour la flamme s'enclenche.

Utilisation optimale

Veillez toujours à ce que les flammes se trouvent sous la casserole. Un grand gaspillage d'énergie se produit en laissant tournoyer les flammes autour de la casserole. De plus, les poignées risquent de devenir trop chaudes. Ne utilise pas de casseroles détenant des diamètres de fond inférieurs à 12 cm. Des casseroles plus petites ne sont pas stables.

Pour cuire rapidement (à la Chinoise) ou plus longtemps de grandes quantités et fières, utiliser (s Ipsresent) le bruleur puissant ou Wok. Préparer des sauces, faire moins et cuire plus longuement sont des opérations que vous pouvez accomplir sur le bruleur à diffusion douce. En position maximale, ce bruleur est suffisamment grand pour une cuisson demandant plus de temps. Pour tous les autres mets, utiliser les bruleurs courants. Cuisez en mettant un couvercle sur la casserole. Vous économiserez jusqu'à 50% d'énergétique. Utilisez deux casserolas ayant un fond plat, propre et sec. Les casserolas avec un fond plat sont stables et les casseroles avec un fond propre transmettent mieux la chaleur vers les aliments.

Généralités

Votre appareil comprend des matériaux de haute qualité qui se nettoient facilement. Les éléments du brûleur ne peuvent pas être lavés dans le lave-vaisselle. Les pièces risquent d’être attaquées par le produit vaisselle. N’utilisez pas trop d’eau pour lui éviter de s’introduire dans le brûleur ou dans les points d’aération. Nettoyez de préférence les bougies d’allumage avec un chiffon. Soyez prudent en effectuant cette opération. Si vous appuyez trop fort, vous risquez de modifier la distance entre la pointe de la bougie et le brûleur. Dans ce cas, l’allumage du brûleur ne se produit pas ou ne sera pas bon. La bougie ne fonctionne bien que dans un environnement sec. Au cas où elle serait très sale, nettoyez la pointe avec une petite brosse fine. Placez les grilles de cuisson verticalement vers le bas, sans glisser sur le plan profond. Assemblez les éléments du brûleur en utilisant les cames de guidage. - Un entretien régulier et direct après utilisation évite aux aliments collés d’agir à long terme et de provoquer des taches tenaces, difficiles à supprimer. Utilisez de préférence un produit d’entretien deux. Nettoyez d’abord les touches de commande, les brûleurs et les grilles de cuisson avant le plan prolong. Vous évitez ainsi pendant le nettoyage, de sortir encore la plaque.

Généralités

Tâches tenaces sur émail (grilles, chapeaux de brûleurs, plans profonds)

Les s'enlèvent avec un abrasif liquide ou une éponge-grattoir synthétique. N'utilise jamais de poudre à recycler, d'éponges métalliques, d'objets pointus ni de produits d'entretien agressifs.

Taches tenaces sur lacier inoxydable (plans profonds)

Les aliments qui ont dérobé comme notamment le chou rouge, la betterave rouge, le soya, la rhubarbe et d'autres aliments riches en sucres ainsi que les liquides acides peuvent provoquer une coloration de la surface.

Si sous saufauts eliminer dos taches tenares sur l'acier inoxydable, il est préferable d'utiliser un produit special Acier Inoxydable. Dans ce cas, frottez en respectant la structure du acier pour élever des points brillants (La garantie no couvre pas les dommages issus de cette opération.)

S'il n'est pas possible d'éliminer les tâches en utilisant la méthode décrite ci-dessus, nettoyez la plaque de cuisson avec le produit (HG) pour gril et four. N'oubliez pas toutefois qu'il vous faudra traiter tout le plan profond pour éviter un écart de couleur. De plus, il vous faudra ensuite traiter le plan profond avec un produit d'entretien ou un autre pour acier inoxydable. Il est toutefois normal que la surface se colore, qu'elle peut pendant le cycle de vie.

Que faire de l'emballage et de l'appareil usé

Des matériaux soldes ont été utilisés pour fabriquer cet appareil. L'appareil doit être évacué correctement à la fin de son cycle de vie. L'administration peut vous fournir des informations sur ce sujet.

le carton; le papier; le film en polyéthylène (PE); le polystyrène sans CFC (mousse dure PS); la bande en polypropylène (PP).

Évacuez matières aux endroits correctement et conformément aux dispositions administratives.

Généralités

Cet appareil ne peut être installé que par un technicien gazier/agréé.

Attention:

Cet appareil n'est pas relié à une hose. Veillez donc à assurer une verticale suffisante.

Ne placez pas une plaque de cuisson à proximité d'une armoire suspendue et d'une paroi en matériaux inflammables (si l n y a pas d'autre solution possible, maintenez une distance minimale de 100 mm entre le côté extérieur de la plaque de cuisson et cette paroi. Maintenez également une distance minimale de 650 mm entre la plaque de cuisson et une hotte éventuelle.)

Branchement électrique (uniquement pour les appareils avec allumage électrique)

Branchement électrique: 230V-50Hz.

Cet appareil est conforme aux prescriptions de la directive 89/336/CEE en matière de compatibilité électromagnétique.

Le branchement électrique doit satisfaire aux prescriptions nationales et locales.

La fiche et la prise de courant doivent être tous les accessibles.

Pour le branchement fixe, voici ce qu'il faut que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

Attention:

Cet appareil doit être mis à terre.

Si le câble de raccordement est endommagé, il doit être remplacé par le service après-vente du fabricant ou par des monteurs qualifiés pour éviter tout danger

Attention :

Le type de gaz et le pays auxquels l'appareil est destiné sont mentionnés sur la plaque d'identification. Le branchement au gaz doit satisfaire aux prescriptions nationales et locales. Elles stipulent notamment que : - seuls les appareils agréés peuvent être utilisés ; seule l'utilisation d'un tuyau entièrement en métal est autorisée à l'arrêt d'un jour à onceater et sous la plaque de cuisson. Nous recommandons de brancher la plaque de cuisson au moyen d'un câble fixe. Le branchement au moyen d'un cordon de sécurité destiné à cet effet est également autorisé. Dans tous les cas, il convient de placer un robinet de raccordement annexe dans un endroit facilement accessible, par exemple dans une armoire de cuisine placée à proximité. Un tuyau de sécurité ne doit pas être coupé, ni entrer en contact avec des éléments mobiles du meuble de cuisine. Avant d'utiliser l'appareil, contrôlez l'étanchéité des raccordements avec du savon.

Encastrement

1. Pratique la découpe dans le plan de travail. Veillez à laisser suffisamment d'espace sur le(s) côté(s) et à l'arrière.

GKB410/415/416/417 GKB470W/472W

GKB475/477/478 GKB475W/477W/478W

Attention:

La distance entre la plaque de cuisson et la paroi arrière doit être au minimum de 50 mm. 2. Ménager un évidement dans la paroi latérale de l'objet pour la conduite de gaz. 3. Insérer la table de cuisson dans la découpe.

1. La raccorder au gaz. Contrôler unu fuite éventuelle du gaz avec de l'eau savonneuse (voir "Raccordement du gaz").
2. Effectuer le branchement électrique (voir 'Branchement électrique').
3. Vérifier le bon fonctionnement de l'appareil.

L'encastrement combiné à un four à encastrer se trouve décrit dans la consigne d'installation du four.

Attention:

La partie intérieure de la plaque du cuisson à encastrer chauffe. Veillez à ne pas mettre d'objets en plastique ou risquant de prendre feu dans le siroir qui se trouve éventuellement sous l'appareil.

Données pour le gaz

	G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/37 mbar	G30/50 mbar
type de l'oue sur	(kv)	(kv)	(kv)	(kw / gph)	(kw / gph)	(kw / gph)	(kw / gph)
a relanti	1.00	1.00	1.00	1.00 / 72	0.88 / 63.4	1.00 / 72	1.00 / 72
normal	1.75	1.75	1.75	1.75 / 126	1.54 / 100	1.75 / 126	1.75 / 126
pulsifont	3.00	3.00	3.00	3.00 / 716	2.64 / 191	3.00 / 716	3.00 / 716
weak	3.50	3.50	3.50	3.50 / 757	3.08 / 297	3.50 / 757	3.50 / 757

Type de plaque GKB410de cuisson 417 GKB475/475W	GKB415/416/ GKB470W/472W
		GKB477/477W
		GKB478/478W
Allentation électricité :cordon de branchementà 3 conducteurs■
BranchementAC 230 V - 50Hz 0,6 VA■
Allumage électricitéintégré dans les boutons■
Gaz :
Raccordement G1/2"■
Dimensions de l'apparéil :
589x47x510 mm (xhxp)■
720x47x510 mm (xhxo)
Dimensions du renforcement :
560x490 mm (kpx)■
