15500 - Montre Lotus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre à quartz avec chronographe
Marque	Lotus
Modèle	15500
Mouvement	Calibre FS00 / FS01
Dimension du mouvement	23,7 x 22 mm (10 1/2 lignes)
Hauteur totale	4,13 mm (FS00) / 4,28 mm (FS01)
Pile	SR626SW, durée de vie environ 2 ans (1 heure de chronographe par jour)
Précision	±20 secondes par mois en conditions normales
Fréquence du quartz	32.768 Hz
Fonctions principales	Heures, minutes, secondes, date, chronographe 1/1 sec jusqu'à 59 min 59 sec, tachygraphe
Affichage	Analogique avec aiguilles
Poussoirs	Obliques ou parallèles selon configuration
Couronne	3 positions : position neutre, réglage date, réglage heure
Date	Affichage à guichet, réglage via couronne (1er cran)
Remise à zéro du chronographe	Bouton B, réglage fin via bouton A (tirer la couronne au 2e cran)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les chocs, l'eau et les champs magnétiques
Sécurité	Ne pas immerger si l'étanchéité n'est pas garantie, éviter les températures extrêmes
Pièces détachées et réparabilité	Pile, couronne, poussoirs disponibles via le SAV agréé
Informations générales	Conforme à la réglementation DEEE, recyclage en fin de vie

FOIRE AUX QUESTIONS - 15500 Lotus

Comment régler l'heure sur ma Lotus 15500 ?

Tirez la couronne jusqu'à la position du deuxième cran (l'aiguille des secondes s'arrête en position [O]). Tournez la couronne pour régler les aiguilles des heures et des minutes. Repoussez la couronne à sa position normale.

Comment régler la date ?

Tirez la couronne jusqu'au premier cran. Tournez-la dans le sens des aiguilles d'une montre pour régler la date. Évitez de régler la date entre 21h et 1h environ pour garantir un changement correct le jour suivant.

Comment utiliser le chronographe ?

Appuyez sur le bouton A pour démarrer et arrêter le chronographe. Appuyez sur le bouton B pour remettre les aiguilles à zéro. Le chronographe mesure jusqu'à 59 minutes et 59 secondes par incréments de 1 seconde.

Que faire si l'aiguille du chronographe ne revient pas à zéro ?

Tirez la couronne jusqu'au deuxième cran. Appuyez sur le bouton A pour positionner l'aiguille des secondes du chronographe sur [O]. Appuyez brièvement pour un réglage fin ou maintenez pour une avance rapide. Ne repoussez pas la couronne pendant que l'aiguille tourne.

Comment utiliser le tachygraphe ?

Déclenchez le chronographe au début d'un trajet d'1 km. Arrêtez-le après avoir parcouru 1 km. Lisez la vitesse sur l'échelle du tachygraphe (ex : 45 secondes = 80 km/h). La mesure est approximative et valable jusqu'à 60 secondes.

Quel type de pile utilise la Lotus 15500 ?

La montre utilise une pile SR626SW. Sa durée de vie est d'environ 2 ans avec une utilisation du chronographe d'1 heure par jour.

Quelle est la précision de la montre ?

La précision est de ±20 secondes par mois en conditions normales d'utilisation grâce à un oscillateur à quartz de 32.768 Hz.

Comment nettoyer ma montre ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et le bracelet. Évitez les produits chimiques, les chocs violents, l'immersion dans l'eau (sauf si l'étanchéité est spécifiée) et les champs magnétiques.

Puis-je remplacer la pile moi-même ?

Il est recommandé de faire remplacer la pile par un professionnel (SAV agréé) pour éviter d'endommager le mouvement ou d'altérer l'étanchéité.

Que faire en cas de dysfonctionnement ?

Consultez la notice complète pour les opérations de base. Pour un problème persistant, contactez le service après-vente Lotus ou un horloger agréé. La montre contient des composants électroniques : ne la jetez pas avec les déchets ménagers, suivez la réglementation DEEE.

MODE D'EMPLOI 15500 Lotus

Cadrans et boutons 28

Régier l'heure 29

Régier le calendrier 29

Utilisation du chronopaghe 30

Tachygraphe 34

Spécifications Générales 36

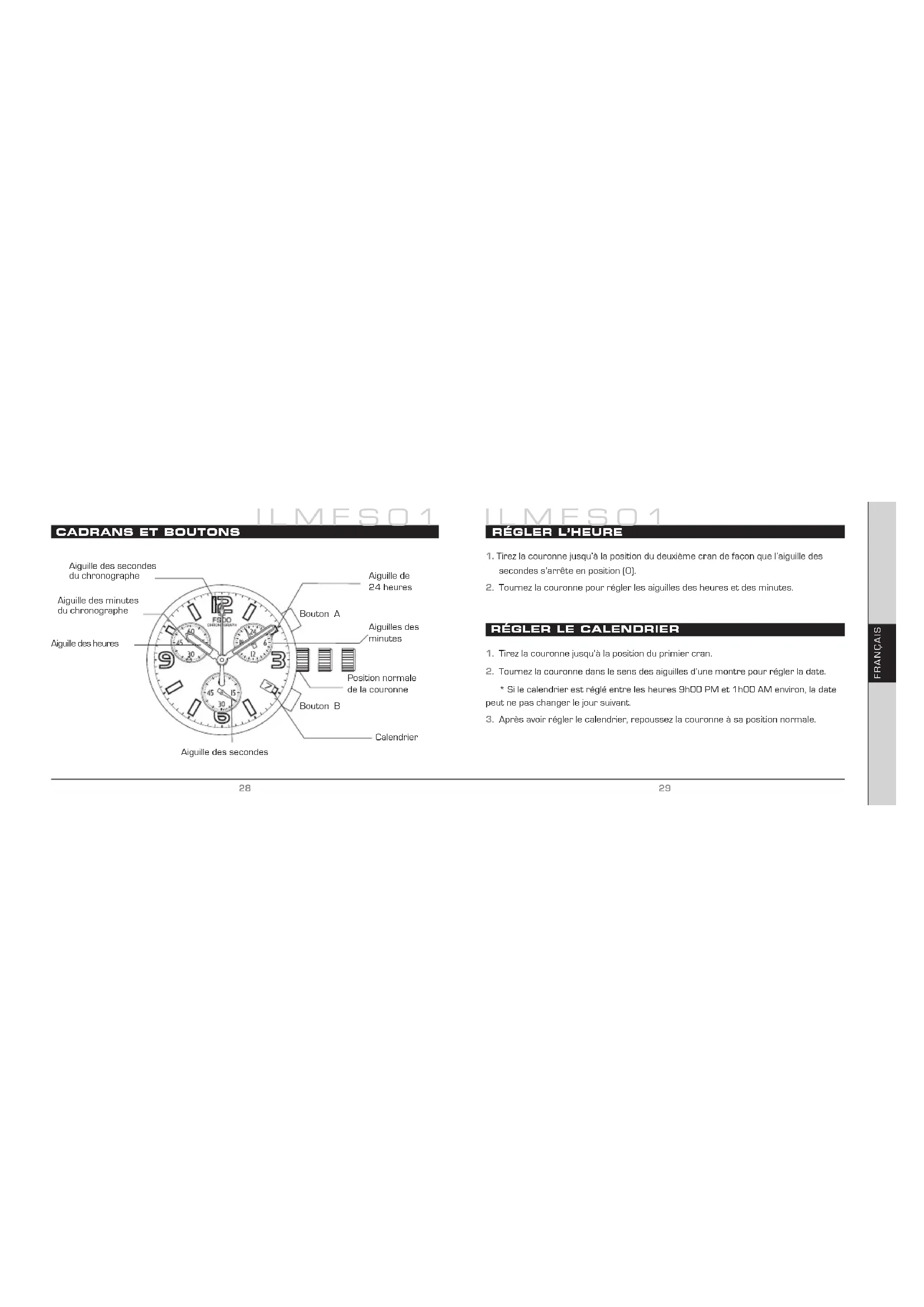

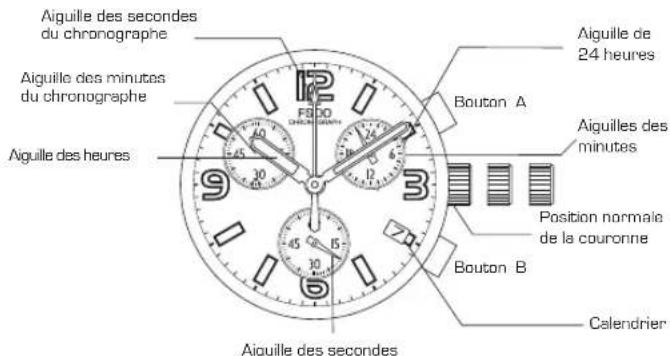

CADRANS ET BOUTONS

ILMESQ1

REGLER L'HEURE

1. Tirez la couronne jusqu'à la position du deuxième cran de façon que l'aiguille des secondes s'arrête en position [O].
2. Tournez la couronne pour regler les aiguilles des heures et des minutes.

RÉGLER LE CALENDRIER

1. Tirez la couronne jusqu'à la position du premier cran.
2. Tournez la couronne dans le sens des aiguilles d'une montre pour regler la date.
3. Si le calendrier est reglé entre les heures 9h00 PM et 1h00 AM environ, la date peut ne pas changer le jour suivant.
4. Avres avoir regler le calendrier, repoussez la couronne a sa position normale.

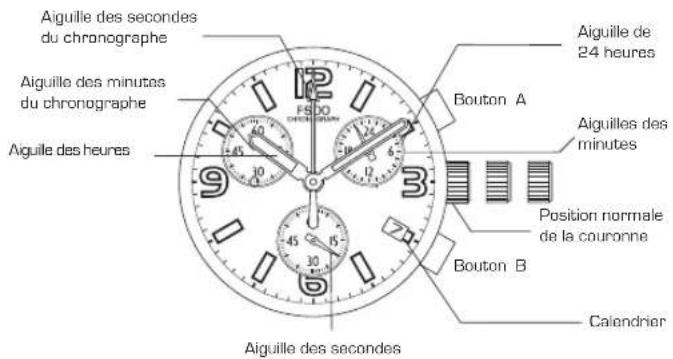

UTILISATION DU CHRONOGRAPHE

ILMESO1

UTILISATION DU CHRONOGRAPHE

Ce chronographe peut mesurer et indiquer le temps par unité de 1/1 seconde jusqu'à un maximum de 1 heures.

[Mesurer le temps avec le chronographe]

1. Le chronographe se déclenché et s'arrête chaque fois que le bouton (A) est pressé.
2. Pour le remetre a zéro, pressé le bouton (B) et les équilles des secondes et des minutes du chronopaghe reviennent à la position (O).

[Remise à zéro du chronographé (également après remplacement de la pile]

LLMES01

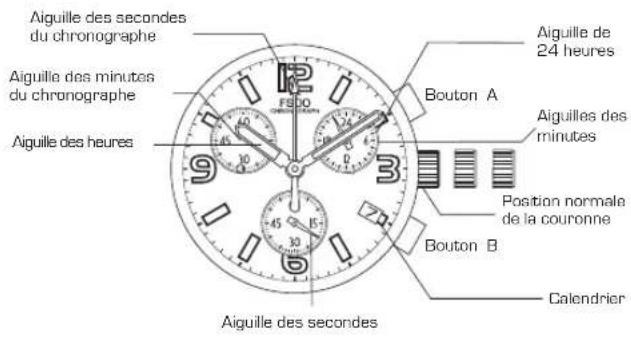

UTILISATION DU CHRONOGRAPHE

Cette manipulation devrait etre effectuee quand laigille des secondes ne retourme pas a la position [O] des secondes, après que le chronographe a ete remis a zero, et meeme apree que la pile a ete remplacee.

1. Tirez la couronne jusqu'à la position du deuxieme cran.
2. Presse le bouton [A] pourmettre l'aiguille des secondes du chronopaghe en position (O).
3. Laiguille des secondes du chronopaghe peut etre avancée rapidement en pressant constament sur le bouton [A].
4. Une fois les aiguilles repositionnées sur [O], réglez le temps et repoussez la couronne à sa position normale.

*Ne repoussez pas la couronne à sa position normale pendant que l'iguille des secondes du chronopographe returne en position zéro [12h00].

L'aiguille s'arrête en cours de route au moment où la couronne est remise à sa position normale, et cette position est alors reconnaue comme la position zéro [12h00].

LLMES01

UTILISATION DU CHRONOGRAPHE

TACHYGRAPHE

TACHYGRAPHE

• Le tachygraphe est un apparéil qui mesure la vitesse d'une automobile. Sachant en combien de secondes la voiture parcourt un kilomètre, le calculateur peut mesurer approximativement la vitesse moyenne par heures pendant un trajet (jusqu'à une partie de mesure maximum de 60 secondes).
  Si le chronographe est déclenché au même instant que la mesure, et arrêté après 1 Km, la vitesse moyenne par heures peut être déterminée en repérant la position de l'iguille des secondes.
• Si la voiture parcourt une distance de 1 Km en 45 secondes, la vitesse moyenne par heures pendant le trajet est d'environ 80 Km.

SPECIFICATIONS GENÉRALES

• A confirmer en joignant le dessin du mouvement

Calibre FS00 FS01
Poussoirs	Oblique Parallelle
Dimension de ligne* mm	10 - 1/2F 23,7 x 22 mm (3H - 9H)
Date	0
Hauteur totale	4,13 mm 4,28 mm
Configuration [angle de position des boutons poussoirs]	Oblique	Parallelle
Pile et durée de vie SR626SW 2 ans*

* Calculé sur la base d'une heures par jour d'utilisation du chronographé

ILMES01

SPECIFICATIONS GENÉRALES

[Temps standard]

Type de quartz: cristal quartz type diapason

Frequence:32.768 Hz

Precision: usure de ± 20 secondes par mois en conditions

normales

[Poids de bascule des aiguilles]

Aiguille des minutes: Max. 0,4 N.m

Aiguille des secondes:Max.0,035N.m

Autres dettes aiguilles:Max.0,02 一 N.m

[Fonction]

CAL. IFMFSO0/O1: Chronographe basé à 1/1 sec. (jusqu'à 59mm 59sec.)

Mécanisme de remise à zéro par sauvégarde sur batterie

Appareil de compensation du surcharge

Contrôle de fréquence digitale pour le réglage du temps.

LLMES01

ILMFS01

BETRIEBSANLEITUNG

CHRONOGRAPHEN

En application de la reglementation sur les déchets des équipements électriques et électroniques, les produits horlogers à quartz en fin de vie font l'objet dune collecte sélective en vue de leur traitement. Vous pouvez aussi déposer nos produits horlogers à quartz dans l'un de nos points de vente agréés, ainsi que dans tout point de collecte habilité. La collecte sélective, le traitement, la valorisation et la recyclage contribuient à la sauvégarde de notre environnement et à la protection de notre santé.
