Tipo di prodotto	Orologio al quarzo con cronografo
Marca	Lotus
Modello	15500
Movimento	Calibro FS00 / FS01
Dimensioni del movimento	23,7 x 22 mm (10 1/2 linee)
Altezza totale	4,13 mm (FS00) / 4,28 mm (FS01)
Pila	SR626SW, durata circa 2 anni (1 ora di cronografo al giorno)
Precisione	±20 secondi al mese in condizioni normali
Frequenza del quarzo	32.768 Hz
Funzioni principali	Ore, minuti, secondi, data, cronografo 1/1 sec fino a 59 min 59 sec, tachimetro
Display	Analogico con lancette
Pulsanti	Obliqui o paralleli a seconda della configurazione
Corona	3 posizioni: posizione neutra, regolazione data, regolazione ora
Data	Visualizzazione a finestra, regolazione tramite corona (1° scatto)
Azzeramento del cronografo	Pulsante B, regolazione fine tramite pulsante A (tirare la corona al 2° scatto)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, evitare urti, acqua e campi magnetici
Sicurezza	Non immergere se la tenuta stagna non è garantita, evitare temperature estreme
Ricambi e riparabilità	Pila, corona, pulsanti disponibili tramite il servizio assistenza autorizzato
Informazioni generali	Conforme alla normativa RAEE, riciclo a fine vita

Domande frequenti - 15500 Lotus

Come regolare l'ora sul mio Lotus 15500?

Tirare la corona fino alla posizione del secondo scatto (la lancetta dei secondi si ferma in posizione [O]). Girare la corona per regolare le lancette delle ore e dei minuti. Rispingere la corona nella sua posizione normale.

Come regolare la data?

Tirare la corona fino al primo scatto. Giralo in senso orario per regolare la data. Evitare di regolare la data tra le 21:00 e l'1:00 circa per garantire un cambio corretto il giorno successivo.

Come usare il cronografo?

Premere il pulsante A per avviare e fermare il cronografo. Premere il pulsante B per azzerare le lancette. Il cronografo misura fino a 59 minuti e 59 secondi con incrementi di 1 secondo.

Cosa fare se la lancetta del cronografo non torna a zero?

Tirare la corona fino al secondo scatto. Premere il pulsante A per posizionare la lancetta dei secondi del cronografo su [O]. Premere brevemente per una regolazione fine o tenere premuto per un avanzamento rapido. Non spingere indietro la corona mentre la lancetta ruota.

Come usare il tachimetro?

Avviare il cronografo all'inizio di un percorso di 1 km. Fermarlo dopo aver percorso 1 km. Leggere la velocità sulla scala del tachimetro (es: 45 secondi = 80 km/h). La misura è approssimativa e valida fino a 60 secondi.

Che tipo di pila utilizza il Lotus 15500?

L'orologio utilizza una pila SR626SW. La sua durata è di circa 2 anni con un uso del cronografo di 1 ora al giorno.

Qual è la precisione dell'orologio?

La precisione è di ±20 secondi al mese in condizioni normali di utilizzo grazie a un oscillatore al quarzo da 32.768 Hz.

Come pulire il mio orologio?

Utilizzare un panno morbido e asciutto per pulire la cassa e il bracciale. Evitare prodotti chimici, urti violenti, l'immersione in acqua (a meno che la tenuta stagna non sia specificata) e campi magnetici.

Posso sostituire la pila da solo?

Si consiglia di far sostituire la pila da un professionista (assistenza autorizzata) per evitare di danneggiare il movimento o alterare la tenuta stagna.

Cosa fare in caso di malfunzionamento?

Consultare il manuale completo per le operazioni di base. Per un problema persistente, contattare il servizio post-vendita Lotus o un orologiaio autorizzato. L'orologio contiene componenti elettronici: non gettarlo nei rifiuti domestici, seguire la normativa RAEE.

MANUALE UTENTE 15500 Lotus

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

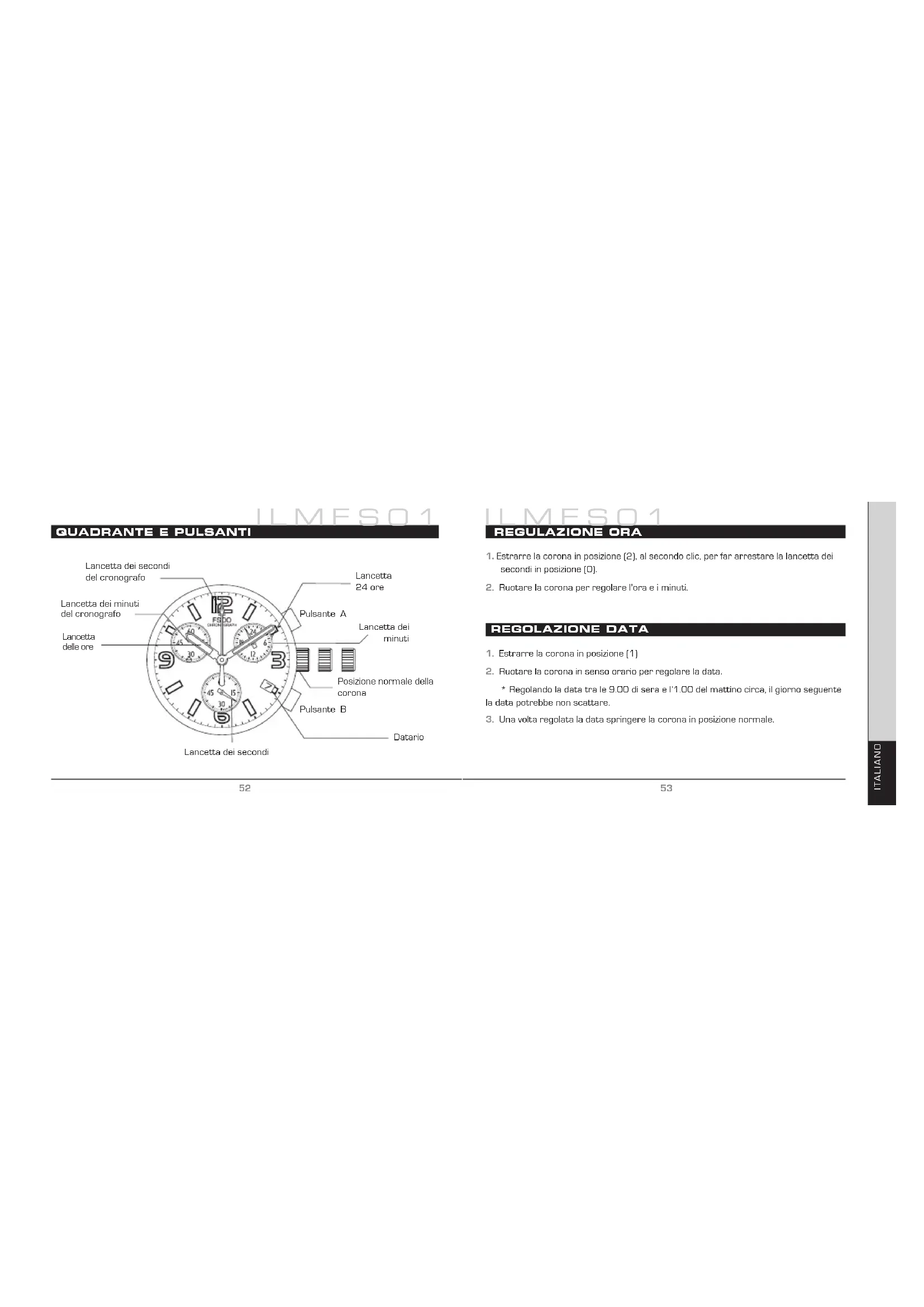

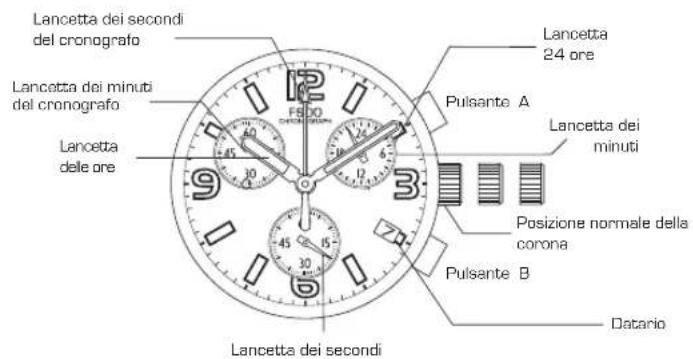

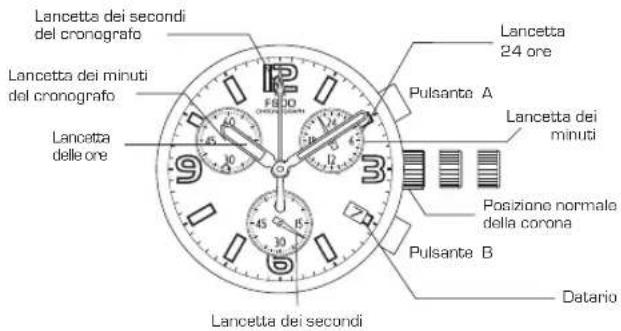

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

1. Estrarre la corona in posizione [2], al secondo cig, per far arrrestare la lancetta dei secondi in posizione [0].
2. Ruotare la corona per regolare I'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]
2. Ruotare la corona in senso orario per regolare la data.
3. Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno seguente la data potrebbe non scattare.
4. Una volta regolata la data springere la corona in posizione normale.

USO DEL CRONOGRAFO

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Dgni volta che si preme il pulsante [A] si può arrestare o reiniziare ilcronografo
2. Per azzerario premere il pulsante [B] le lancette dei minuti e dei secondi del cranografo tornano in posizione (O)

[Azzerare il cronografoancheafteravestituito la batteria]

USO DEL CRONOGRAFO

Se una volta azzerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [O] dei secondi,osi come dato aver sostituito la batteria è necessario eseguire il seguente procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolare le lancette sullo zero azzerare l'ore e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale nelle lancetta dei secondi del cronografo torna in posizione (0) [12.00].

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cranografo riconisce tali posizioni come positizioni [O] [12.00]

ILMESO1

USO DEL CRONOGRAFO

TACHIMETRO

TACHIMETRO

• Il tachimetro è l'apparechio utilizzato per misurire la velocità di un'autormobile.
• Ilasandi sui secondi impiegati da un'autormobile per percormere la distance di 1 Km il cantatore è in grado di calcolo appressimativamente la velocità media all'ora del veicolo durante un dato tragitto [la misurazione massima del tachimetro è di BO secondi].
• Se il cronografo viene awiato all'inizio alla misurazione del tratto e lo si ferma dopo 1 Km, è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile parcorre un相对较 di 1 Km in 45 secondi la velocità media allora durante il tragitto sare di 80 Km.

SPECIFICAZIONI BASICHE

• Da confirmare aussiie al grafico riguardante il movimento in allegato

Calbro FS00 FS01
Pulsante	Inclinato Parallelq
Misura Linea* [mm]	10 - 1/2 F 23,7 x 22 mm [3H - 9H]
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine [angolo posizione pulsante]	Inclinato Parallelq
Pile e durata SR626SW altri*

* usando il cronografo per 1 ora al giorno

ILMESQ1

SPECIFICAZIONI BASICHE

[Ora standard]

Tipodi quarzo Diapason incristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 N.m

Lancetta dei secondi:Max.0.035N.m

Altre lancette piccole:Max.0,02 三 N.m

[Funzione]

CAL. IFMFSO0/O1: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riawiamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Freqenza Digitale (DFC) per la regolazione dell'ora.

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti

separamente per consentire il trattamento. In qualiassi nostro punto vendita o punto di recolta autorizzato troverà gli apposti contentori per lo smaltimento dei componenti del Suor orologio al quarzo. La recolta differenziate, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della sua salute.
