15268 - Orologio da polso Lotus - Manuale utente e istruzioni gratuiti

Marca	Lotus
Modello	15268
Tipo di prodotto	Orologio da polso al quarzo
Calibro	FS00 o FS01
Movimento	Quarzo (diapason 32,768 Hz)
Precisione	±20 secondi al mese in condizioni normali
Pila	SR626SW, durata circa 2 anni
Dimensioni cassa (senza corona)	23,7 x 22 mm
Altezza cassa	4,13 mm (FS00) / 4,28 mm (FS01)
Visualizzazione	Lancette per ore, minuti, secondi; data
Funzione cronografo	1/1 secondo, fino a 1 ora
Tachimetro	Sì (graduazione sulla lunetta)
Configurazione pulsanti	Obliqua o parallela secondo il calibro
Regolazione della data	Tramite la corona in posizione 1 (primo scatto)
Regolazione dell'ora	Tramite la corona in posizione 2 (secondo scatto)
Azzeramento del cronografo	Pulsante B; possibilità di ricalibrare dopo cambio pila
Manutenzione e pulizia	Evitare di regolare la data tra le 21:00 e l'1:00; utilizzare un panno morbido
Sicurezza e ambiente	Rispettare la normativa RAEE – raccolta differenziata
Ricambi e riparabilità	Movimento intercambiabile (calibri FS00/FS01); pila sostituibile

Domande frequenti - 15268 Lotus

Come regolare l'ora sul mio Lotus 15268 ?

Tirare la corona fino al secondo scatto (posizione 2). Le lancette dei secondi si fermano. Girare la corona per regolare ore e minuti. Riportare la corona in posizione normale.

Come regolare la data?

Tirare la corona fino al primo scatto (posizione 1). Girarla in senso orario per regolare la data. Evitare di farlo tra le 21:00 e l'1:00 per garantire un cambio corretto il giorno successivo.

Come usare il cronografo?

Premere il pulsante A per avviare e fermare il cronografo. Premere il pulsante B per azzerare le lancette. Il cronografo misura fino a 1 ora con incrementi di 1/1 secondo.

Cosa fare se la lancetta del cronografo non torna a zero?

Tirare la corona in posizione 2. Premere il pulsante A per spostare la lancetta dei secondi del cronografo verso la posizione 12 (zero). Tenere premuto il pulsante per accelerare. Una volta allineata, regolare l'ora e riportare la corona.

Come usare il tachimetro?

Avviare il cronografo all'inizio di un chilometro percorso. Fermarlo dopo esattamente 1 km. La posizione della lancetta dei secondi sulla scala tachimetrica indica la velocità media in km/h. Ad esempio, 45 secondi danno circa 80 km/h.

Che tipo di pila usa il Lotus 15268?

Usa una pila SR626SW. La sua durata è di circa 2 anni in uso normale (1 ora di cronografo al giorno).

Qual è la precisione dell'orologio?

La precisione è di ±20 secondi al mese in condizioni normali di utilizzo.

Perché non regolare la data tra le 21:00 e l'1:00?

In questo periodo, il meccanismo di cambio data è impegnato. Regolare la data manualmente potrebbe danneggiare il movimento o impedire il cambio automatico il giorno successivo.

Come sostituire la pila?

Si consiglia di affidare la sostituzione a un orologiaio professionista. Dopo il cambio, potrebbe essere necessario ricalibrare la posizione zero del cronografo seguendo la procedura di azzeramento.

Come mantenere il mio orologio?

Pulirlo con un panno morbido e asciutto. Evitare il contatto con solventi. Rispettare gli intervalli di revisione consigliati ogni 2-3 anni. Per il riciclo a fine vita, portarlo a un punto di raccolta RAEE.

MANUALE UTENTE 15268 Lotus

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

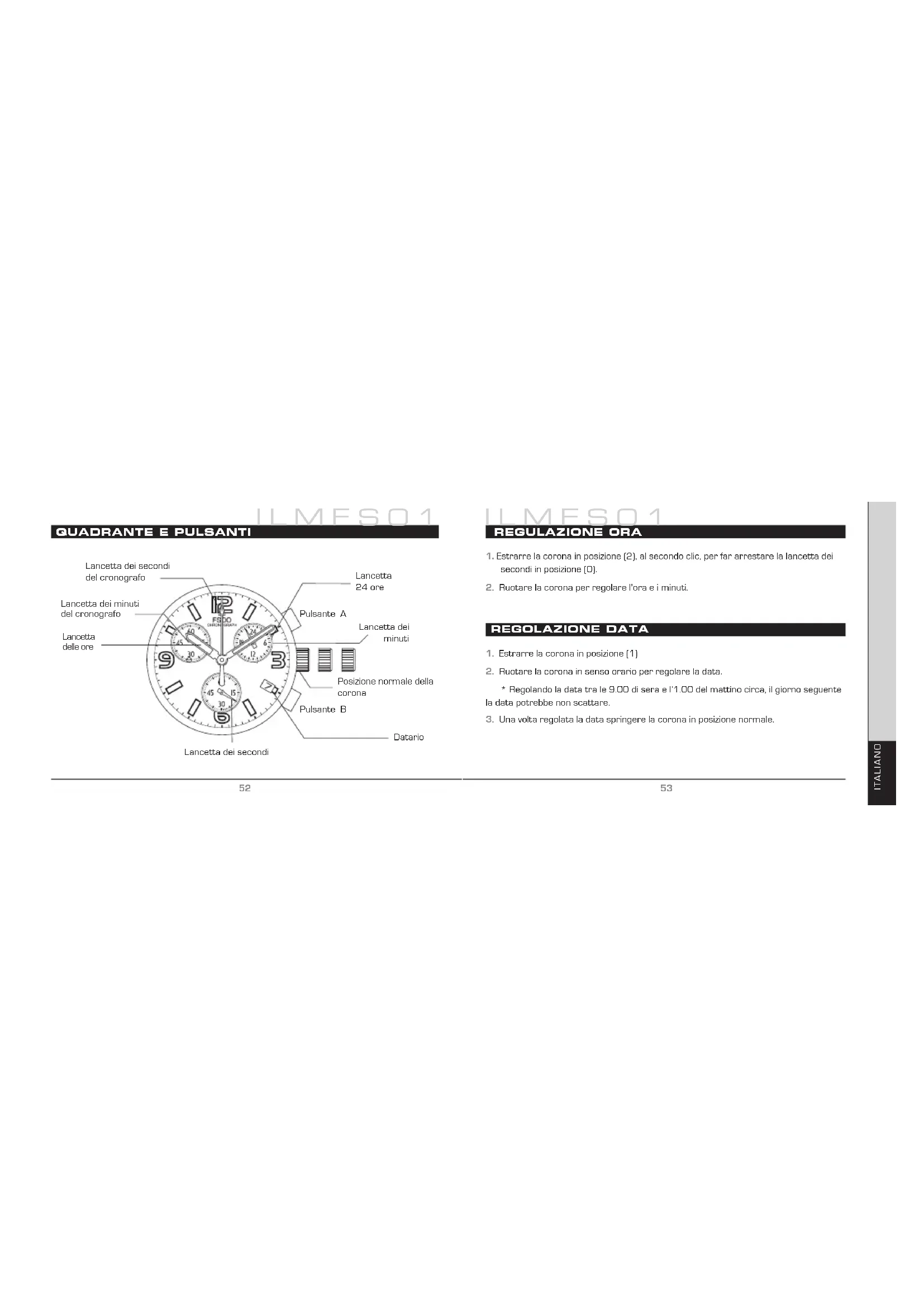

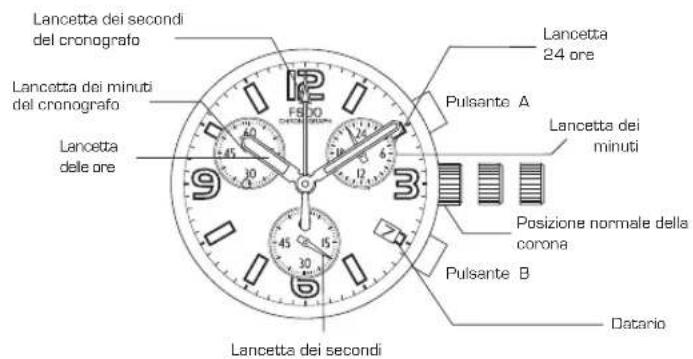

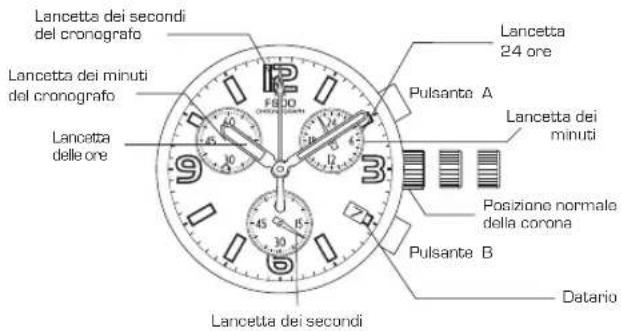

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

1. Estrarre la corona in posizione [2], al secondo optic, per far arrrestare la lancetta dei secondi in posizione [0].
2. Ruotare la corona per regolare I'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]

2. Ruotare la corona in senso orario per regolare la data.

3. Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno segunte la data potrebbe non scattare.

4. Una volta regolata la data springere la corona in posizione normale.

USO DEL CRONOGRAFO

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Dgni volta che si preme il pulsante [A] si può arrestare o reiniziare ilcronografo
2. Per azzerario premere il pulsante [B] le lancette dei minuti e dei secondi del cranografo tornano in posizione (O)

[Azzerare il cronografo anche dopo aver sostituito la batteria]

USO DEL CRONOGRAFO

Se una volta azzerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [O] dei secondi, così come"After sostenuito la batteria è necessario esguire il segunte procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolare le lancette sullo zero azzerare l'ore e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale nelle lancetta dei secondi del cronografo torna in posizione (0) [12.00].

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cranografo riconisce tali posizioni come positizioni [O] [12.00]

ILMES01

USO DEL CRONOGRAFO

TACHIMETRO

TACHIMETRO

• Il tachimetro è l'apparechio utilizzato per misurire la velocità di un'autormobile.
• Ilasandi sui secondi impiegati da un'autormobile per percormere la distance di 1 Km il cantatore è in grado di calcolo appressimativamente the velocità media all'ora del veicolo durante un dato tragitto [la misurazione massima del tachimetro è di BO secondi].
• Se il cronografo viene awiato all'inizio alla misurazione del tratto e lo si ferma dopo 1 Km, è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile parcorre un相对较 di 1 Km in 45 secondi la velocità media all'ora durante il tragitto sare di 80 Km.

SPECIFICAZIONI BASICHE

• Da confirmare aussiie al grafico riguardante il movimento in allegato

Calbro FS00 FS01
Pulsante	Inclinato Parallelq
Misura Linea* (mm)	10 - 1/2 F 23,7 x 22 mm [3H - 9H]
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine (angolo posizione pulsante)	Inclinato Parallelq
Pile e durata SR626SW altri*

• usando il cronografo per 1 ora al giorno

ILMESQ1

SPECIFICAZIONI BASICHE

[Ora standard]

Tipodi quarzo Diapason incristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 N.m

Lancetta dei secondi:Max.0.035N.m

Altre lancette piccole:Max.0,02 三 N.m

[Funzione]

CAL. IFMFSO0/O1: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riawiamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Freqenza Digitale (DFC) per la regolazione dell'ora.

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti

separamente per consentire il trattamento. In qualiassi nostro punto vendita o punto di recolta autorizzato troverà gli apposti contentori per lo smaltimento dei componenti del Suor orologio al quarzo. La recolta differenziate, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della sua salute.
