Tipo de producto	Reloj de cuarzo con cronógrafo
Marca	Lotus
Modelo	15500
Movimiento	Calibre FS00 / FS01
Dimensión del movimiento	23,7 x 22 mm (10 1/2 líneas)
Altura total	4,13 mm (FS00) / 4,28 mm (FS01)
Pila	SR626SW, duración de aproximadamente 2 años (1 hora de cronógrafo por día)
Precisión	±20 segundos por mes en condiciones normales
Frecuencia del cuarzo	32.768 Hz
Funciones principales	Horas, minutos, segundos, fecha, cronógrafo 1/1 seg hasta 59 min 59 seg, taquímetro
Visualización	Analógico con agujas
Pulsadores	Oblicuos o paralelos según configuración
Corona	3 posiciones: posición neutra, ajuste de fecha, ajuste de hora
Fecha	Visualización en ventanilla, ajuste mediante corona (1er nivel)
Puesta a cero del cronógrafo	Botón B, ajuste fino mediante botón A (tirar la corona hasta el 2do nivel)
Mantenimiento y limpieza	Limpiar con un paño suave y seco, evitar golpes, agua y campos magnéticos
Seguridad	No sumergir si la estanqueidad no está garantizada, evitar temperaturas extremas
Piezas de repuesto y reparabilidad	Pila, corona, pulsadores disponibles a través del SAT autorizado
Información general	Conforme a la normativa RAEE, reciclaje al final de su vida útil

Preguntas frecuentes - 15500 Lotus

¿Cómo ajustar la hora en mi Lotus 15500?

Tire de la corona hasta la posición del segundo nivel (la aguja de los segundos se detiene en posición [O]). Gire la corona para ajustar las agujas de horas y minutos. Vuelva a presionar la corona a su posición normal.

¿Cómo ajustar la fecha?

Tire de la corona hasta el primer nivel. Gírela en el sentido de las agujas del reloj para ajustar la fecha. Evite ajustar la fecha entre las 21h y la 1h aproximadamente para garantizar un cambio correcto al día siguiente.

¿Cómo usar el cronógrafo?

Presione el botón A para iniciar y detener el cronógrafo. Presione el botón B para poner las agujas a cero. El cronógrafo mide hasta 59 minutos y 59 segundos en incrementos de 1 segundo.

¿Qué hacer si la aguja del cronógrafo no vuelve a cero?

Tire de la corona hasta el segundo nivel. Presione el botón A para posicionar la aguja de segundos del cronógrafo en [O]. Presione brevemente para un ajuste fino o mantenga presionado para un avance rápido. No vuelva a presionar la corona mientras la aguja gira.

¿Cómo usar el taquímetro?

Active el cronógrafo al inicio de un recorrido de 1 km. Deténgalo después de recorrer 1 km. Lea la velocidad en la escala del taquímetro (ej: 45 segundos = 80 km/h). La medición es aproximada y válida hasta 60 segundos.

¿Qué tipo de pila usa la Lotus 15500?

El reloj usa una pila SR626SW. Su duración es de aproximadamente 2 años con un uso del cronógrafo de 1 hora por día.

¿Cuál es la precisión del reloj?

La precisión es de ±20 segundos por mes en condiciones normales de uso gracias a un oscilador de cuarzo de 32.768 Hz.

¿Cómo limpiar mi reloj?

Use un paño suave y seco para limpiar la caja y la pulsera. Evite productos químicos, golpes fuertes, inmersión en agua (a menos que la estanqueidad esté especificada) y campos magnéticos.

¿Puedo reemplazar la pila yo mismo?

Se recomienda hacer reemplazar la pila por un profesional (SAT autorizado) para evitar dañar el movimiento o alterar la estanqueidad.

¿Qué hacer en caso de mal funcionamiento?

Consulte el manual completo para las operaciones básicas. Para un problema persistente, contacte al servicio postventa de Lotus o a un relojero autorizado. El reloj contiene componentes electrónicos: no lo deseche con la basura doméstica, siga la normativa RAEE.

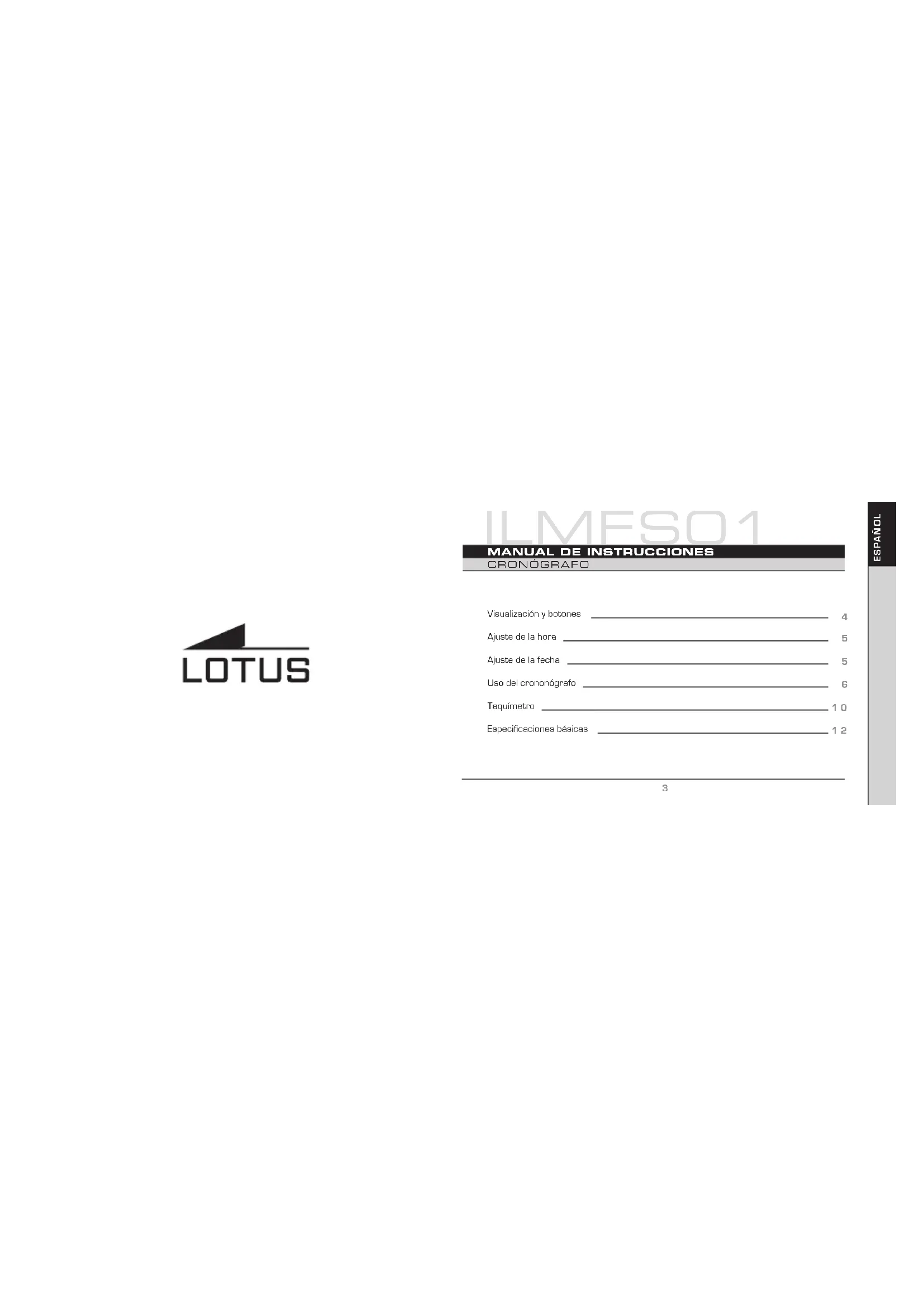

MANUAL DE USUARIO 15500 Lotus

MANUAL DE INSTRUCCIONES

CRONOGRAFO

Visualizacion y batanes 4

Ajuste de la hora 5

Ajuste de la Fecha 5

Uso del crononografia 6

Taquimetro 10

Especificaiones bicas 12

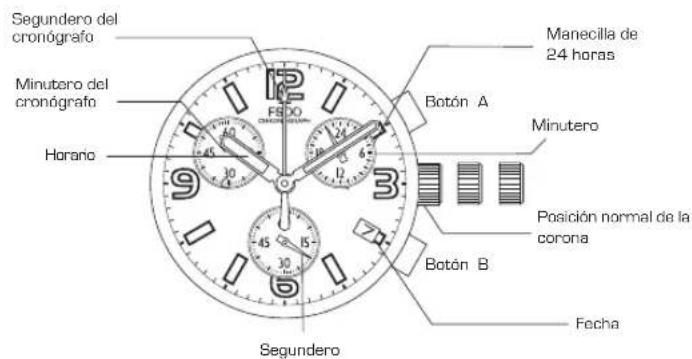

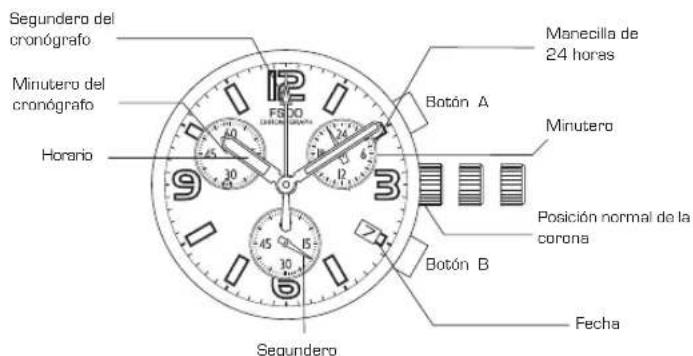

VISUALIZACION Y BOTONES

ILMES01

AJUSTE DE LA HORA

1. Tire de la corona hacía afuera hasta la posición de ajuste de hora (segundoblick) de forma que el segundero se detenga en la posición [O].
2. Gire la corona para ajustar la hora y los Minutes.

AJUSTE DE LA FECHA

1. Tire de la corona hacía fuera hasta laprimera posicion.
2. Gire la corona en el sentido de las manecillas del reloj para ajustar la fecha.

* Si la Fecha se ajusta cuando en el reloj la hora se encuentra entre las 9:00 PM y 1:00 AM horas, podrña occurrir que la Fecha no cambiaze.
3. Una vez que haya finalizzato el ajuste de la Fecha, returne la corona a la posicion normal.

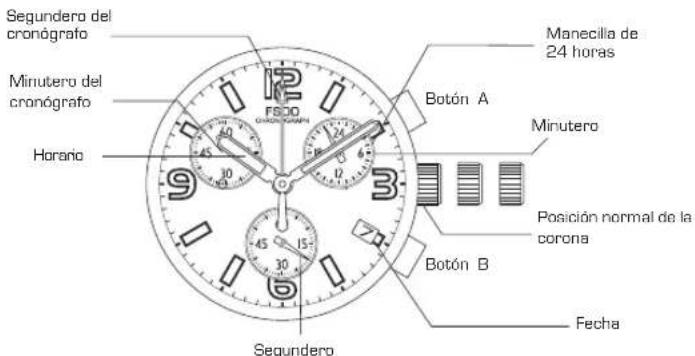

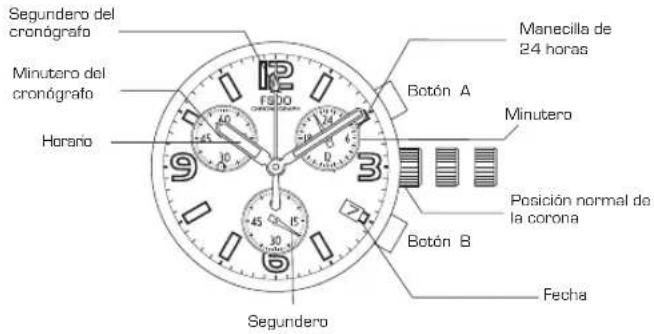

USO DEL CRONÓGRAFO

LLMESQ1

USO DEL CRONOGRAFO

El cronografo mide y visualiza el tiempo en unidades de 1segundo hasta un maximo de 1 hora.

1. El cronógrafo se pone en marcha y se detiene cada vez que se pulsa el botón A.
2. Para reinicir, presione el Baton B. El segundero y el minutero del cronograto vigoran a la posicion O.

[Reinicio del cronógrafo, también après dechangiar la pila]

ILMES01

USO DEL CRONÓGRAFO

Si月下旬 de haber reiniciado el cronógrafo, o tras habercomed la pila, el segundero del cronógrafo no vuela a la posicón [O] de los segundos, siga el procedimiento de ajuste que se indica a continuación.

1. Tire de la corona hacía fuera hasta la posicion [2].
2. Presione el boton [A] para posicionar el segundero del cronografo en la posicio (O).
3. Es posible avanzar rapidamente el segundero del cronografo presionando el Boton (A) de forma continua.
4. Cuando las manecillas se hayan situado en la posicion [O], reinicie la hora y vuelva a situar la corona en la posicion normal.

*No situe la corona en la posicion normal,mIJtras el segundero del cronografo vuela a la posicion (O) [12:00).

La manecilla se detiene en cuando se sitúa la corona en la posión normal. El cronógrafo reconoce estas posiciones de detencion como posiciones (0) [12:00].

LLMESQ1

USO DEL CRONÓGRAFO

TAGUIMETRO

TAGUIMETRO

• El taquimetro es el disposito que mide la velocidad de un automóvil, de forma que sebiendo en cuantos seguros cubre una distancia de 1 Km, el contagor mide la velocidad media aproximada por hora durante un trayecto determinado (hasta el rango máximo de medicación del taquimetro, que es de BD seguros).
  Si el cronógra sealla misismo tiempo que la media,y se detiene las 1Km la velocidad media por hora se pueda determinar segun la posición del segundero.
  Si el automóvil cubre una distancia de 1 Km en un tiempo de 45segundos,la velocidad media durante el trayecto sera deunos 80 Km/h.

ILMFS01 ILMFS01

• A confirmar con el gráfico de movimiento adjunto

Calibre FS00 FS01

Pulsador

Linea

Tamaño* [mm]

Fecha

Altura total

Inclinado Paralelo

10-1/2

F23,7×22mm[3H-9H]

0

4,13 mm 4,28 mm

Gràfico

[angulo de posición]

de los pulsadoreses

Inclinado Paralelo

Pila y duración SR626SW 2 años*

• Según un uso del cronógrafo de 1 hora/día

[Estandar de tempo]

Tipode guarzo:Diapason tipocristal de guarzo

Frecuencia: 32.768 Hz.

Precisión: ±20seguidos/mesusoado encondiciones normales

[Peso de equilibrio de las manecillas]

Minutero:Max.0,4Nm

Segundero:Max.0,035Nm

Manecillas pequeñas: Max. 0.02 ≈Nm

[Funci]

CAL. IFMFSO0/01: Cronógrafo 1/1 segundos (hasta 59 minutos 59 segundos)

Mecanismo de Reinicio de Ahorro de Pila [PSRM]

Dispositivo de Compensacion de Sobrecarga (DLCD)

Control Digital de Frecuencia [DFC] para elajuste de la hora.

LLMES01

ILMFS01

INSTRUCTION MANUAL

CHRONOGRAPH

En aplicacion de la normativa sobre los desechos de equipos electricos y electronicos, los productos de relojeria de准时o que se encuentran al final de su vida total deben ser sometidos a una recogida en vistas a su posterior tratamento.heiroque depaete depositar.nuestros productos de relojeria en uno de neutrros网点 de venta autorizados, asi como en qualier网点 de recogida lo.Rocogida selectiva, el tratamento, la valoracion y el recidaje contribuyen a la salvaguarda de medio ambiente y a la proteccion de notrestra salute.

Uso del cronografo 54

Tachimetro 58

Specificaioni basiche 60

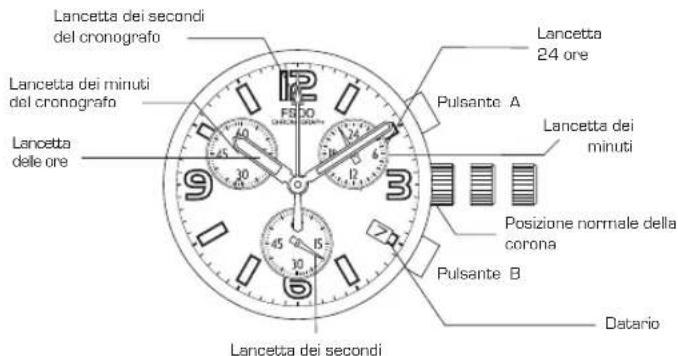

QUADRANTE E PULSANTI

ILMES01

REGULAZIONE ORA
