Marque	Lotus
Modèle	15697
Type de produit	Montre bracelet à quartz avec chronographe
Calibre du mouvement	FS00 ou FS01
Dimensions du boîtier	23,7 × 22 mm (3H - 9H)
Épaisseur totale	4,13 mm (FS00) ou 4,28 mm (FS01)
Poids	Env. 55 g (estimation)
Alimentation	Pile SR926SW (durée de vie 2 ans avec 1h/jour de chronographe)
Précision	±20 secondes par mois en conditions normales
Fréquence du quartz	32 768 Hz
Fonctions principales	Heures, minutes, secondes ; calendrier (date) ; chronographe 1/1 seconde (max 59 min 59 s) ; tachymètre
Réglage du chronographe	Remise à zéro possible même après changement de pile
Entretien et nettoyage	Utiliser un chiffon doux et sec ; éviter l'eau et les produits chimiques
Résistance à l'eau	Non spécifiée - éviter tout contact prolongé avec l'eau
Pièces détachées et réparabilité	Contacter un horloger agréé Lotus pour toute réparation
Informations générales	Respecter la réglementation DEEE pour le recyclage

FOIRE AUX QUESTIONS - 15697 Lotus

Comment régler l'heure sur ma montre Lotus 15697 ?

Tirez la couronne jusqu'au deuxième cran pour arrêter l'aiguille des secondes. Tournez la couronne pour régler les heures et les minutes. Enfin, repoussez la couronne à sa position normale.

Comment régler le calendrier (date) ?

Tirez la couronne jusqu'au premier cran, puis tournez-la dans le sens des aiguilles d'une montre pour ajuster la date. Évitez de régler la date entre 21h et 1h du matin, car elle pourrait ne pas changer correctement.

Comment utiliser le chronographe ?

Appuyez sur le bouton (A) pour démarrer et arrêter le chronographe. Le temps maximal mesurable est de 1 heure avec une précision au 1/1 seconde. Appuyez sur (B) pour remettre les aiguilles à zéro.

Que faire si l'aiguille des secondes du chronographe ne revient pas à zéro ?

Tirez la couronne au deuxième cran, puis pressez le bouton (A) pour positionner l'aiguille des secondes du chronographe sur [0]. Une pression continue accélère le déplacement. Ensuite, réglez l'heure et repoussez la couronne.

Comment utiliser le tachymètre ?

Déclenchez le chronographe au début d'un trajet d'1 km. Arrêtez-le après exactement 1 km. Lisez la valeur indiquée par l'aiguille des secondes sur l'échelle du tachymètre pour obtenir la vitesse moyenne en km/h.

Quelle pile utilise la montre Lotus 15697 et comment la changer ?

La montre utilise une pile SR926SW. Son remplacement doit être effectué par un horloger professionnel pour garantir l'étanchéité et le bon fonctionnement du chronographe.

La montre est-elle étanche ?

La notice ne précise pas de niveau d'étanchéité. Il est conseillé de ne pas l'exposer à l'eau ou à l'humidité excessive pour éviter tout dommage.

Comment nettoyer ma montre ?

Utilisez un chiffon doux et sec pour essuyer le boîtier et le bracelet. Évitez tout contact avec des solvants, produits chimiques ou abrasifs.

Que faire si la montre retarde ou avance ?

La précision normale est de ±20 secondes par mois. Si l'écart est plus important, la pile est peut-être faible ou un réglage est nécessaire. Consultez un horloger.

Où puis-je trouver des pièces de rechange ou faire réparer ma montre ?

Adressez-vous à un revendeur agréé Lotus ou à un horloger qualifié. Pour les montres en fin de vie, respectez la réglementation DEEE en les déposant dans un point de collecte.

MODE D'EMPLOI 15697 Lotus

Cadrans et boutons 28

Régler l'heure 29

Régler le calendrier 29

Utilisation du chronographe 30

Tachygraphe 34

Spécifications Générales 36

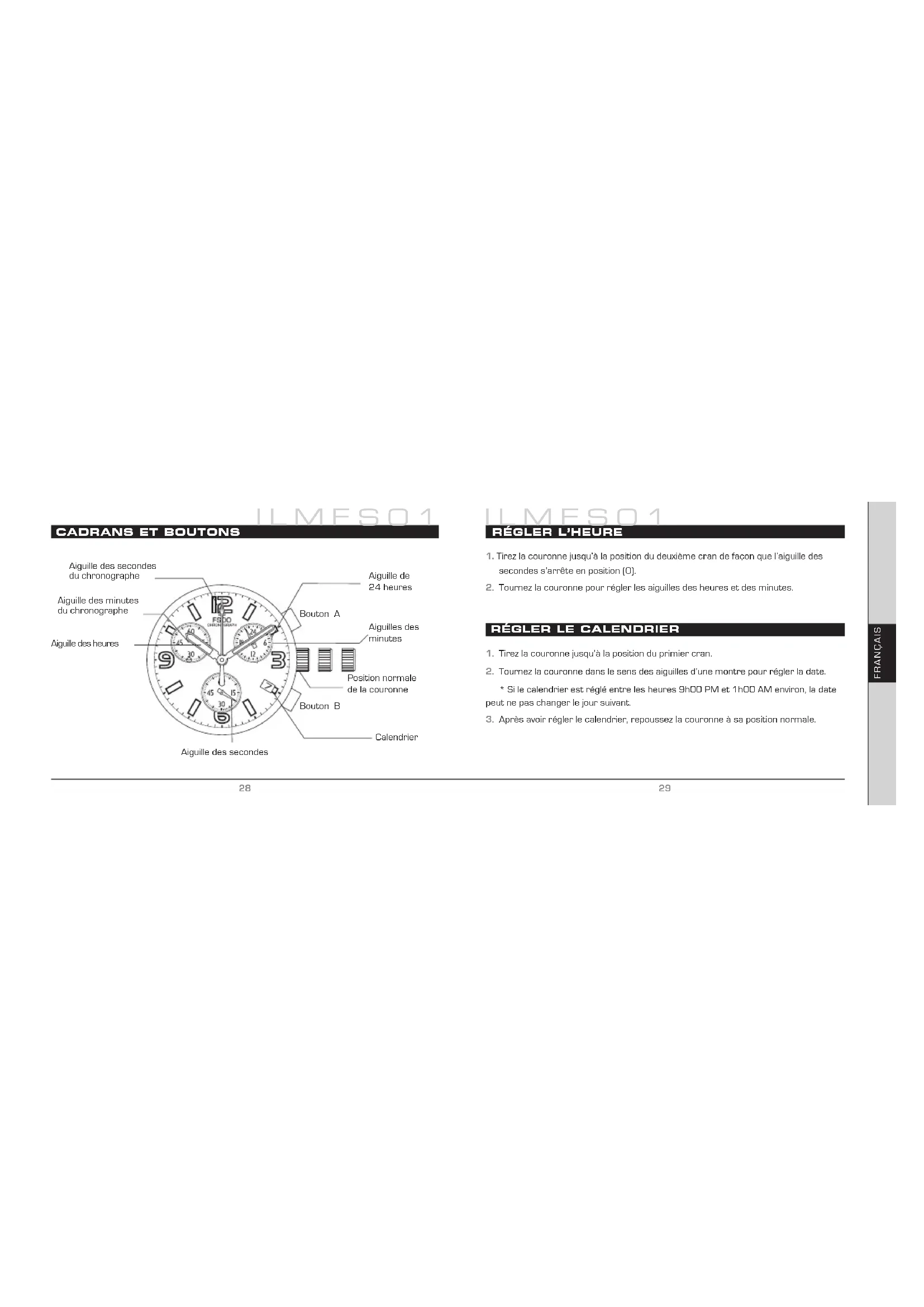

CADRANS ET BOUTONS

ILMFS01

RÉGLER L'HEURE

1. Tirez la couronne jusqu'à la position du deuxième cran de façon que l'aiguille des secondes s'arrête en position [O].
2. Tournez la couronne pour régler les aiguilles des heures et des minutes.

RÉGLER LE CALENDRIER

1. Tirez la couronne jusqu'à la position du premier cran.
2. Tournez la couronne dans le sens des aiguilles d'une montre pour régler la date.
   * Si le calendrier est réglé entre les heures 9h00 PM et 1h00 AM environ, la date peut ne pas changer le jour suivant.
3. Après avoir régler le calendrier, repoussez la couronne à sa position normale.

UTILISATION DU CHRONOGRAPHE

ILMESO1

UTILISATION DU CHRONOGRAPHE

Ce chronographe peut mesurer et indiquer le temps par unité de 1/1 seconde jusqu'à un maximum de 1 heure.

[Mesurer le temps avec le chronographe]

1. Le chronographe se déclenche et s'arrête chaque fois que le bouton (A) est pressé.
2. Pour le remettre à zéro, pressez le bouton [B] et les aiguilles des secondes et des minutes du chronographe reviennent à la position [O].

[Remise à zéro du chronographe (également après remplacement de la pile)]

UTILISATION DU CHRONOGRAPHE

Cette manipulation devrait être effectuée quand l'aiguille des secondes ne retourne pas à la position [O] des secondes, après que le chronographe a été remis à zéro, et même après que la pile a été remplacée.

1. Tirez la couronne jusqu'à la position du deuxième cran.
2. Pressez le bouton (A) pour mettre l'aiguille des secondes du chronographe en position (O).
3. L'aiguille des secondes du cronographe peut être avancée rapidement en pressant constamment sur le bouton [A].
4. Une fois les aiguilles repositionnées sur [0], réglez le temps et repoussez la couronne à sa position normale.

*Ne repoussez pas la couronne à sa position normale pendant que l'aiguille des secondes du chronographe retourne en position zéro [12h00].

L'aiguille s'arrête en cours de route au moment où la couronne est remise à sa position normale, et cette position est alors reconnue comme la position zéro (12h00).

ILMFS01

UTILISATION DU CHRONOGRAPHE

TACHYGRAPHE

ILMFS01

TACHYGRAPHE

• Le tachygraphe est un appareil qui mesure la vitesse d'une automobile. Sachant en combien de secondes la voiture parcourt un kilomètre, le calculateur peut mesurer approximativement la vitesse moyenne par heure pendant un trajet (jusqu'à une portée de mesure maximum de 60 secondes).
• Si le chronographe est déclenché au même instant que la mesure, et arrêté après 1 Km, la vitesse moyenne par heure peut être déterminée en repérant la position de l'aiguille des secondes.
• Si la voiture parcourt une distance de 1 Km en 45 secondes, la vitesse moyenne par heure pendant le trajet est d'environ 80 Km.

SPÉCIFICATIONS GÉNÉRALES

* A confirmer en joignant le dessin du mouvement

Calibre FS00 FS01
Poussoirs	Oblique Parallèle
Dimension de ligne* mm	10 - 1/2F 23,7 x 22 mm [3H - 9H]
Date	0
Hauteur totale	4,13 mm 4,28 mm
Configuration [angle de position des boutons poussoirs)	Oblique	Parallèle
Pile et durée de vie SR$26SW 2 ans*

* Calculé sur la base d'une heure par jour d'utilisation du chronographe

ILMFS01

SPÉCIFICATIONS GÉNÉRALES

[Temps standard]

Type de quartz: cristal quartz type diapason

Fréquence: 32.768 Hz

Précision: usure de ± 20 secondes par mois en conditions

normales

[Poids de bascule des aiguilles]

Aiguille des minutes: Max. 0,4 × N.m

Aiguille des secondes: Max. 0,035 ≈ N.m

Autres petites aiguilles: Max. 0,02 ∝ N.m

[Fonction]

CAL. IFMFSOO/01: Chronographe basé à 1/1 sec. (jusqu'à 59mm 59sec.)

Mécanisme de remisé à zéro par sauvegarde sur batterie

Appareil de compensation du surcharge

Contrôle de fréquence digitale pour le réglage du temps.

ILMFS01

BETRIEBSANLEITUNG

CHRONOGRAPHEN

En application de la réglementation sur les déchets des équipements électriques et électroniques, les produits horlogers à quartz en fin de vie font l'objet dûne collecte sélective en vue de leur traitement. Vous pouvez ainsi déposer nos produits horlogers à quartz dans l'un de nos points de vente agréés, ainsi que dans tout point de collecte habilité. La collecte sélective, le traitement, la valorisation et la recyclage contribuent à la sauvegarde de notre environnement et à la protection de notre santé.
