15697 - Orologio da polso Lotus - Manuale utente e istruzioni gratuiti

Marca	Lotus
Modello	15697
Tipo di prodotto	Orologio da polso al quarzo con cronografo
Calibro del movimento	FS00 o FS01
Dimensioni della cassa	23,7 × 22 mm (3H - 9H)
Spessore totale	4,13 mm (FS00) o 4,28 mm (FS01)
Peso	Circa 55 g (stima)
Alimentazione	Batteria SR926SW (durata 2 anni con 1 ora/giorno di cronografo)
Precisione	±20 secondi al mese in condizioni normali
Frequenza del quarzo	32.768 Hz
Funzioni principali	Ore, minuti, secondi; calendario (data); cronografo 1/1 secondo (max 59 min 59 s); tachimetro
Regolazione del cronografo	Azzeramento possibile anche dopo cambio batteria
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto; evitare acqua e prodotti chimici
Resistenza all'acqua	Non specificata - evitare contatto prolungato con l'acqua
Ricambi e riparabilità	Contattare un orologiaio autorizzato Lotus per qualsiasi riparazione
Informazioni generali	Rispettare le normative RAEE per il riciclaggio

Domande frequenti - 15697 Lotus

Come regolare l'ora sul mio orologio Lotus 15697?

Tirare la corona fino al secondo scatto per fermare la lancetta dei secondi. Ruotare la corona per regolare ore e minuti. Infine, ripremere la corona nella posizione normale.

Come regolare il calendario (data)?

Tirare la corona fino al primo scatto, poi girarla in senso orario per regolare la data. Evitare di regolare la data tra le 21:00 e l'1:00 di notte, poiché potrebbe non cambiare correttamente.

Come usare il cronografo?

Premere il pulsante (A) per avviare e fermare il cronografo. Il tempo massimo misurabile è di 1 ora con una precisione al 1/1 secondo. Premere (B) per azzerare le lancette.

Cosa fare se la lancetta dei secondi del cronografo non torna a zero?

Tirare la corona al secondo scatto, poi premere il pulsante (A) per posizionare la lancetta dei secondi del cronografo su [0]. Una pressione continua accelera lo spostamento. Successivamente, regolare l'ora e ripremere la corona.

Come usare il tachimetro?

Avviare il cronografo all'inizio di un percorso di 1 km. Fermarlo dopo esattamente 1 km. Leggere il valore indicato dalla lancetta dei secondi sulla scala del tachimetro per ottenere la velocità media in km/h.

Quale batteria usa l'orologio Lotus 15697 e come cambiarla?

L'orologio utilizza una batteria SR926SW. La sostituzione deve essere effettuata da un orologiaio professionista per garantire la tenuta stagna e il corretto funzionamento del cronografo.

L'orologio è impermeabile?

Il manuale non specifica un livello di impermeabilità. Si consiglia di non esporlo ad acqua o umidità eccessiva per evitare danni.

Come pulire il mio orologio?

Utilizzare un panno morbido e asciutto per pulire la cassa e il cinturino. Evitare il contatto con solventi, prodotti chimici o abrasivi.

Cosa fare se l'orologio è in ritardo o in anticipo?

La precisione normale è di ±20 secondi al mese. Se la differenza è maggiore, la batteria potrebbe essere debole o è necessaria una regolazione. Consultare un orologiaio.

Dove posso trovare ricambi o far riparare il mio orologio?

Rivolgersi a un rivenditore autorizzato Lotus o a un orologiaio qualificato. Per gli orologi a fine vita, rispettare le normative RAEE depositandoli in un punto di raccolta.

MANUALE UTENTE 15697 Lotus

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

Specificazioni basiche 60

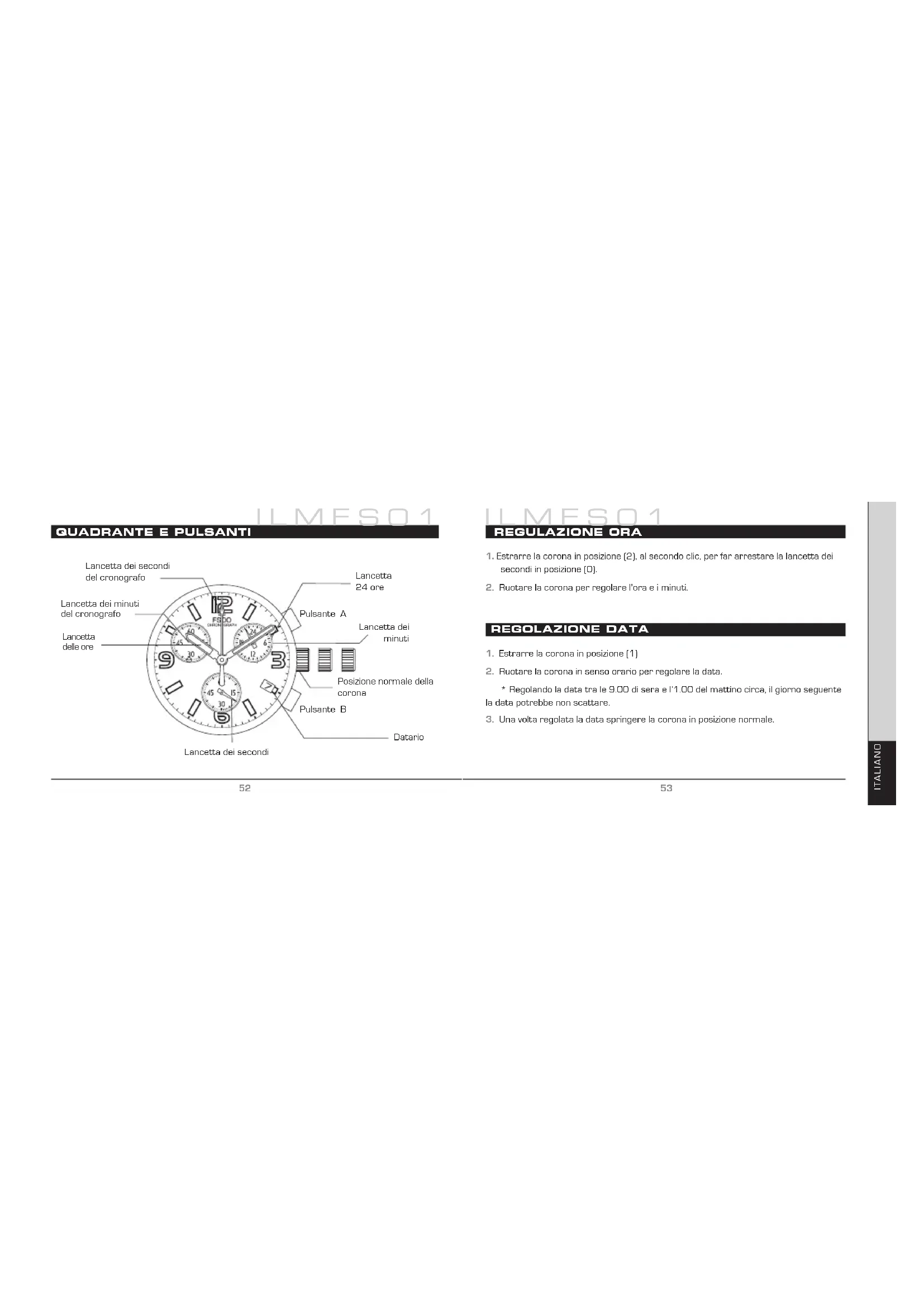

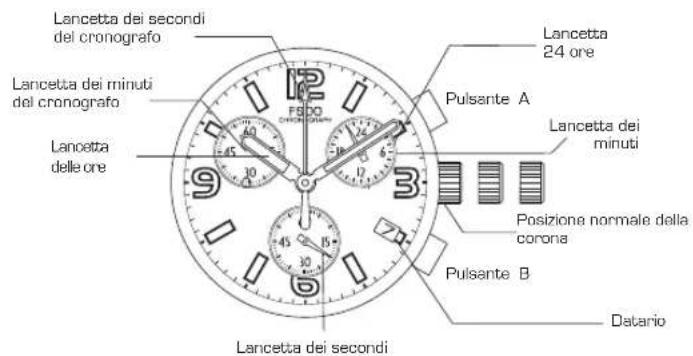

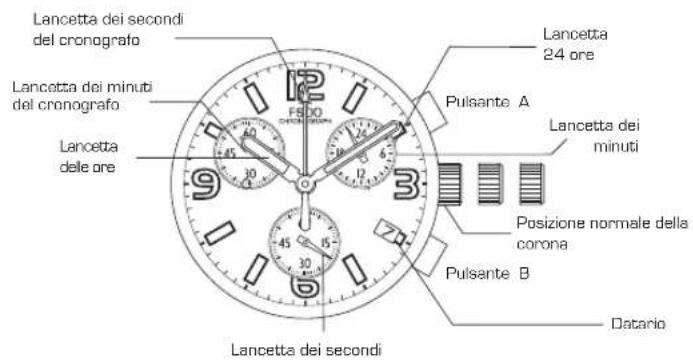

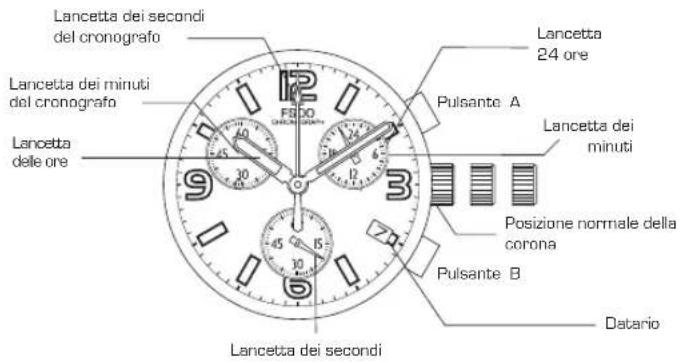

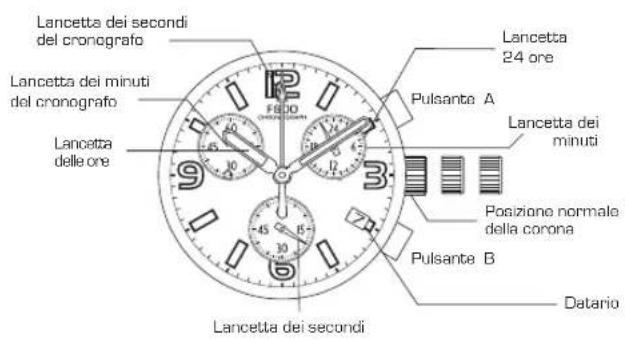

QUADRANTE E PULSANTI

ILMFS01

REGULAZIONE ORA

1. Estrarre la corona in posizione (2), al secondo clic, per far arrestare la lancetta dei secondi in posizione (0).
2. Ruotare la corona per regolare l'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]
2. Ruotare la corona in senso orario per regolare la data.
   * Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno seguente la data potrebbe non scattare.
3. Una volta regolata la data springere la corona in posizione normale.

USO DEL CRONOGRAFO

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Ogni volta che si preme il pulsante (A) si può arrestare o reiniziare ilcronografo
2. Per azzerario premere il pulsante (B): le lancette dei minuti e dei secondi del cronografo tornano in posizione (O)

[Azzerare il cronografo anche dopo aver sostituito la batteria]

USO DEL CRONOGRAFO

Se una volta azerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [0] dei secondi, così come dopo aver sostituito la batteria è necessario eseguire il seguente procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolate le lancette sullo zero azzerare l'ora e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale mentre la lancetta dei secondi del cronografo torna in posizione (0) (12.00).

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cronografo riconosce tali posizioni come posizioni (0) [12.00]

ILMFS01

USO DEL CRONOGRAFO

TACHIMETRO

ILMFS01

TACHIMETRO

• Il tachimetro è l'apparecchio utilizzato per misurare la velocità di un'automobile. Basandosi sui secondi impiegati da un'automobile per percorrere la distanza di 1 Km il contatore è in grado di calcolare approssimativamente la velocità media all'ora del veicolo durante un data tragitto (la misurazione massima del tachimetro è di 80 secondi).
• Se il cronografo viene avviato all'inizio della misurazione del tratto e lo si ferma dopo 1 Km, è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile percorre un tratto di 1 Km in 45 secondi la velocità media all'ora durante il tragitto sarà di 80 Km.

SPECIFICAZIONI BASICHE
* Da confermare assieme al grafico riguardante il movimento in allegato

Calibro FS00 FS01
Pulsante	Inclinato Parallelo
Misura Linea*[mm]	10 - 1/2F 23,7 x 22 mm (3H - 9H)
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine[angolo posizionepulsante]
Pila e durata SR626 SW oltre 2 anni*

* usando il cronografo per 1 ora al giorno

ILMFSO1

SPECIFICAZIONI BASICHE

[Ora standard]

Tipo di quarzo Diapason in cristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 × N.m

Lancetta dei secondi: Max. 0,035 =N.m

Altre lancette piccole: Max. 0,02 =N.m

[Funzione]

CAL. IFMFS00/01: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riavviamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Frequenza Digitale (DFC) per la regolazione dell'ora.

ILMFS01

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti separatamente per consentirne il trattamento. In qualsiasi nostro punto vendita o punto di raccolta autorizzato troverà gli appositi contenitori per lo smaltimento dei componenti del Suo orologio al quarzo. La raccolta differenziata, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della nostra salute.
