Marke	Lotus
Modell	15697
Produkttyp	Quarzarmbanduhr mit Chronograph
Werkskaliber	FS00 oder FS01
Gehäuseabmessungen	23,7 × 22 mm (3H - 9H)
Gesamthöhe	4,13 mm (FS00) oder 4,28 mm (FS01)
Gewicht	Ca. 55 g (Schätzung)
Stromversorgung	Batterie SR926SW (Lebensdauer 2 Jahre bei 1h/Tag Chronographennutzung)
Genauigkeit	±20 Sekunden pro Monat unter normalen Bedingungen
Quarzfrequenz	32 768 Hz
Hauptfunktionen	Stunden, Minuten, Sekunden; Kalender (Datum); Chronograph 1/1 Sekunde (max. 59 Min. 59 Sek.); Tachymeter
Chronographeneinstellung	Nullstellung auch nach Batteriewechsel möglich
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Wasser und Chemikalien vermeiden
Wasserdichtigkeit	Nicht angegeben – längeren Wasserkontakt vermeiden
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen an einen autorisierten Lotus Uhrmacher
Allgemeine Informationen	WEEE-Richtlinien für das Recycling beachten

Häufig gestellte Fragen - 15697 Lotus

Wie stelle ich die Uhrzeit an meiner Lotus 15697 ein?

Ziehen Sie die Krone bis zur zweiten Rastposition, um den Sekundenzeiger anzuhalten. Drehen Sie die Krone, um die Stunden und Minuten einzustellen. Drücken Sie die Krone anschließend wieder in die Normalposition zurück.

Wie stelle ich den Kalender (Datum) ein?

Ziehen Sie die Krone bis zur ersten Rastposition und drehen Sie sie im Uhrzeigersinn, um das Datum einzustellen. Vermeiden Sie es, das Datum zwischen 21:00 und 1:00 Uhr einzustellen, da es sonst nicht richtig wechseln könnte.

Wie benutze ich den Chronographen?

Drücken Sie den Knopf (A), um den Chronographen zu starten und zu stoppen. Die maximale Messzeit beträgt 1 Stunde mit einer Genauigkeit von 1/1 Sekunde. Drücken Sie (B), um die Zeiger zurück auf Null zu setzen.

Was tun, wenn der Sekundenzeiger des Chronographen nicht auf Null zurückgeht?

Ziehen Sie die Krone in die zweite Rastposition und drücken Sie den Knopf (A), um den Sekundenzeiger des Chronographen auf [0] zu positionieren. Dauerhaftes Drücken beschleunigt die Bewegung. Stellen Sie dann die Uhrzeit ein und drücken Sie die Krone zurück.

Wie benutze ich den Tachymeter?

Starten Sie den Chronographen zu Beginn einer 1 km langen Strecke. Stoppen Sie ihn nach genau 1 km. Lesen Sie den Wert ab, den der Sekundenzeiger auf der Tachymeterskala anzeigt, um die Durchschnittsgeschwindigkeit in km/h zu ermitteln.

Welche Batterie verwendet die Lotus 15697 und wie wechsle ich sie?

Die Uhr verwendet eine SR926SW Batterie. Der Austausch sollte von einem professionellen Uhrmacher durchgeführt werden, um die Wasserdichtigkeit und die korrekte Funktion des Chronographen zu gewährleisten.

Ist die Uhr wasserdicht?

Die Anleitung gibt keine Wasserdichtigkeitsstufe an. Es wird empfohlen, die Uhr nicht Wasser oder übermäßiger Feuchtigkeit auszusetzen, um Schäden zu vermeiden.

Wie reinige ich meine Uhr?

Verwenden Sie ein weiches, trockenes Tuch, um Gehäuse und Armband abzuwischen. Vermeiden Sie den Kontakt mit Lösungsmitteln, Chemikalien oder Scheuermitteln.

Was tun, wenn die Uhr nach- oder vorgeht?

Die normale Genauigkeit beträgt ±20 Sekunden pro Monat. Bei größeren Abweichungen ist möglicherweise die Batterie schwach oder eine Einstellung erforderlich. Konsultieren Sie einen Uhrmacher.

Wo finde ich Ersatzteile oder kann meine Uhr reparieren lassen?

Wenden Sie sich an einen autorisierten Lotus-Händler oder einen qualifizierten Uhrmacher. Für ausgediente Uhren beachten Sie die WEEE-Richtlinien und geben Sie sie an einer Sammelstelle ab.

BEDIENUNGSANLEITUNG 15697 Lotus

Anzeigen und knöpfe 40

Zeiteinstellung 41

Datumseinstellung 41

Gebrauch des chronographen 42

Tachymeter 46

Basisspezifikationen 48

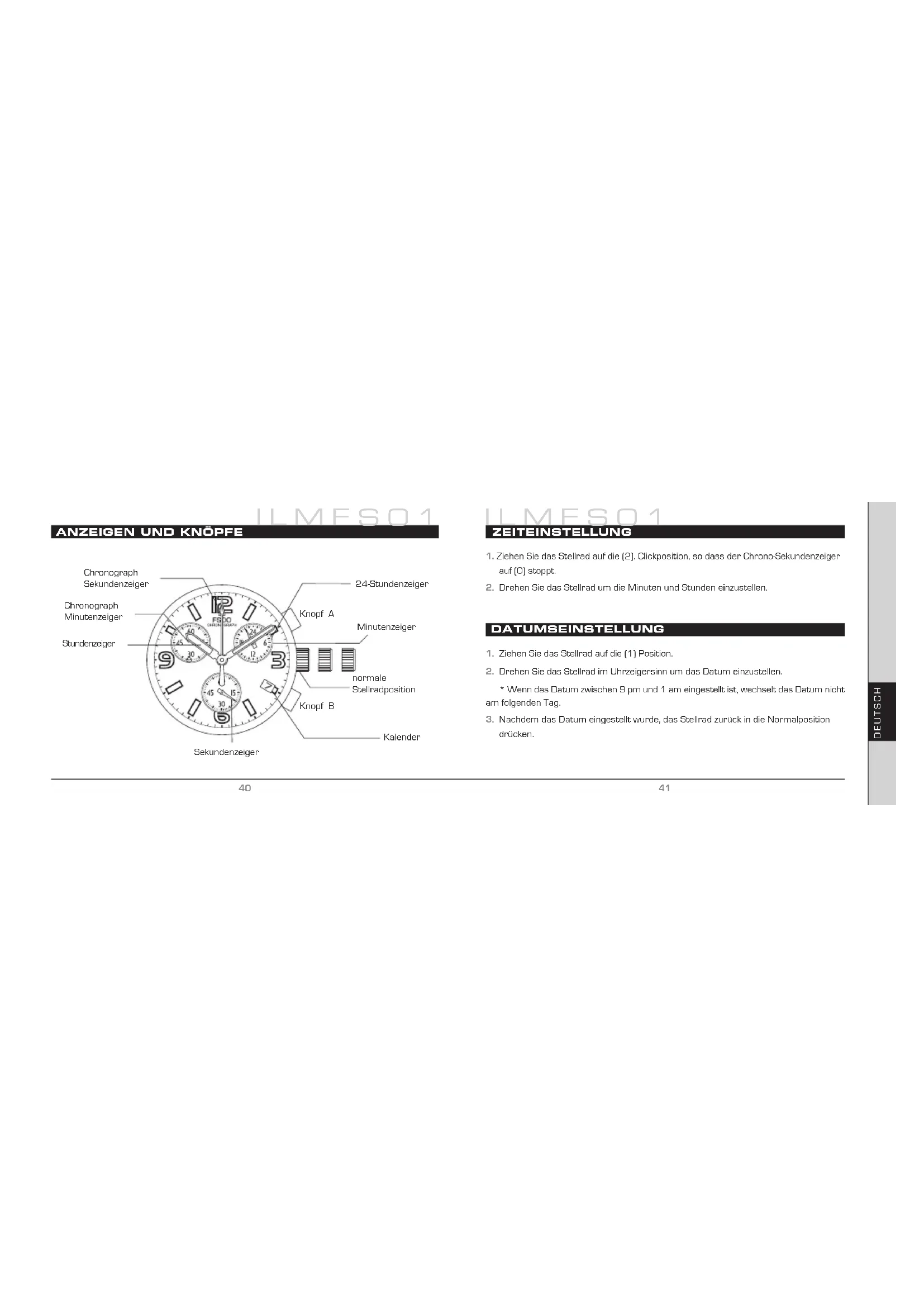

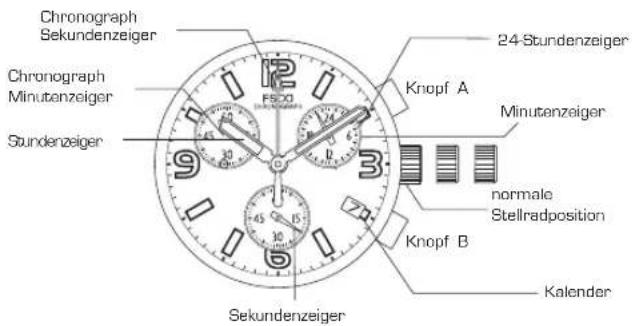

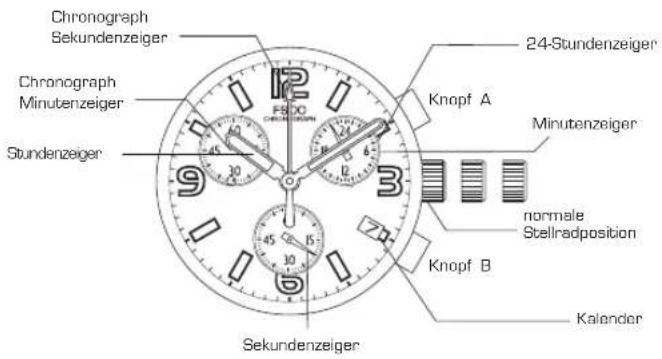

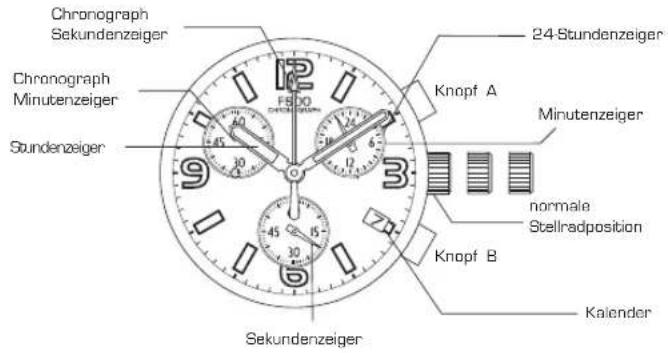

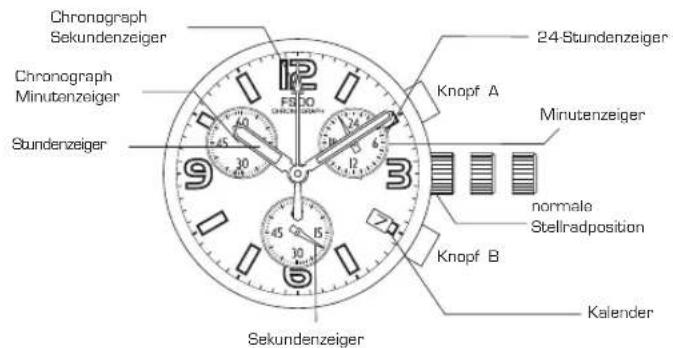

ANZEIGEN UND KNÖPFE

U M E S O 1

ZEITEINSTELLUNG

1. Ziehen Sie das Stellrad auf die (2). Clickposition, so dass der Chrono-Sekundenzeiger auf [0] stoppt.
2. Drehen Sie das Stellrad um die Minuten und Stunden einzustellen.

DATUMSEINSTELLUNG

1. Ziehen Sie das Stellrad auf die [1] Position.
2. Drehen Sie das Stellrad im Uhrzeigersinn um das Datum einzustellen.
   * Wenn das Datum zwischen 9 pm und 1 am eingestellt ist, wechselt das Datum nicht am folgenden Tag.
3. Nachdem das Datum eingestellt wurde, das Stellrad zurück in die Normalposition drücken.

GEBRAUCH DES CHRONOGRAPHEN

ILMFSO1

GEBRAUCH DES CHRONOGRAPHEN

Dieser Chronograph kann Zeiten in Einheiten von 1/1 Sekunden bis maximal 1 Stunde messen und anzeigen.

[Zeitmessung mit dem Chronographen]

1. Der Chronograph kann jedesmal mit dem Drücken des KNOPF A's gestoppt oder gestartet werden.
2. Zum Zurückstellen KNOPF B drucken. CHRONO-MINUTEN und CHRONSEKUNDENZEIGER gehen au die (0)-Position.

[Chronograph zurückstellen, auch nach batteriewechsel]

GEBRAUCH DES CHRONOGRAPHEN

Dieses Verfahren muss ausgeführt werden, wenn der SEKUNDENZEIGER nicht auf die O-Position zurückspringt, wenn der Chronograph zurückspringt, wenn der Chronograph zurückgestellt wurde und nach einem Batteriewechsel.

1. Das Einstellrad auf die 2. Position ziehen.
2. KNOPF A drücken um den Sekundenzeiger auf die O-Position zu setzen.
3. Chrono-Sekundenzeiger und Chrono-Minutenzeiger können schnell vorwarts bewegt werden, indem der KNOPF A kontinuierlich gedrückt wird.
4. Sind die Chronozeiger auf O-Position, stellen Sie die richtige Uhrzeit ein.

*Das Stellrad nicht auf die Normalposition zurückstellen, während der SEKUNDENZEIGER auf die 12 (Null) - Position zurückkehrt.

Die Zeiger stoppen auf dem Weg, wenn das Stellrad auf die Normalposition gestellt wird und diese position als 12 (Null)-Position gespeichert war.

ILMFS01

GEBRAUCH DES CHRONOGRAPHEN

TACHYMETER

ILMFS01

TACHYMETER

- Der Tachymeter ist eine Vorrichtung um die Geschwindigkeit von Automobilien zu messen. Man muss wissen wievielle Sekunden ein Auto für die Distanz von 1 Km benötigt. Das Messgerät kann die annähernde

- Durchschnittsgeschwindigkeit einer Reise messen [bis zu einem max. Messumfang des Tacymeters von 60 Sekunden]. Wenn der Chronograph gleichzeitig mit der Messung gestartet und nach 1 Km gestoppt wird, kann die Durchschnittsgeswindigkeit pro Stunde durch die Position des Sekundenzeigers bestimmt werden.

- Wenn deas Auto für einen Km 45 sek. benötigt, ist die Stundendurchschittsgeschwindigkeit 80 Km.

BASISSPEZIFKATIONEN

Kalber FS00 FS01
Knöppe	Schräg Parallel
Grösse[mm]	10 - 1/2F 23,7 x 22 mm [3H - 9H]
Datum	0
Höhe absolut	4,13 mm 4,28 mm
Abbildung[Druckknopf seitlich]	Schrag	Parallel
Betzerie und Lebensdauer	SR626SW 2 jahre *

* Entsprechend dem Gebrauch des Chronographen eine Stunde pro Tag

ILMFSO1

BASISSPEZIFKATIONEN

[Zelt Standard]

Quartztyp: Stimmgabeltyp Quarzkristall

Frequenz: 32.768 Hz.

Abweichung: ± 20 Sekunden/Monat unter normalen

Umständen

[Balancegewicht der Zeiger]

Minutenzeiger: Max. 0,4 «N.m

Sekundenzeiger: Max. 0,035 × N.m

Andere kleine Zeiger: Max. 0,02 ≈ N.m

[Funktion]

CAL. IFMFS00/01: Chronograph 1/1 Sekunden (bis zu 59 min. 59 sec.)

Batteriesparabschaltmechanismus

Überladungsschutz

diditale Frequenzkontrolle zur Zeiteinstellung

ILMFS01

Gemaß den Bestimmungen über die Behandlung von Abfallen durch Elektronik- und Elektro-Altgerate sind Quarzuhrenprodukte, deren Lebensdauer abgelaufen ist, selektiv zu sammeln, um sie dem Recycling zuzuführen. Sie können Ihre Quarzuhrenprodukte daher in einer unserer Verkaufsstellen oder an einer beliebigen Sammelstelle abgeben. Die selektive Sammlung, die Verarbeitung, die Bewertung und das Recycling dieser Produkte ist ein Beitrag zum Umweltschutz und zum Schutz unserer Gesundheit.
