Caractéristiques	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Puissance totale	7400 W
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	50 kg
Matériau de la surface	Vitrocéramique
Système de sécurité	Arrêt automatique, protection contre la surchauffe
Fonctionnalités supplémentaires	Minuterie, détection de casserole
Consommation énergétique	A
Garantie	2 ans

FOIRE AUX QUESTIONS - LIEK602 Limit

Comment allumer la cuisinière Limit LIEK602 ?

Pour allumer la cuisinière, tournez le bouton de réglage de la température sur l'une des zones de cuisson et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez que la zone de cuisson est bien sélectionnée et que le bouton est tourné au bon niveau. Si elle ne chauffe toujours pas, il se peut que l'élément de chauffage soit défectueux et doive être remplacé.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les nettoyants contenant des produits chimiques agressifs qui pourraient endommager la surface.

La cuisinière fait un bruit étrange, que dois-je faire ?

Un bruit anormal peut indiquer un problème avec le ventilateur ou d'autres composants internes. Il est recommandé de contacter un technicien qualifié pour diagnostiquer et résoudre le problème.

Comment régler la température de cuisson ?

Utilisez les boutons de réglage situés sur le panneau de commande pour ajuster la température des zones de cuisson selon vos besoins.

Quels types de casseroles puis-je utiliser sur la cuisinière Limit LIEK602 ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium et en céramique. Assurez-vous qu'elles sont compatibles avec la cuisson au gaz.

Y a-t-il une garantie pour la cuisinière Limit LIEK602 ?

Oui, la cuisinière est généralement couverte par une garantie de deux ans. Vérifiez les documents fournis avec votre produit pour plus de détails.

Comment signaler un problème avec ma cuisinière ?

Pour signaler un problème, veuillez contacter le service client de Limit avec votre numéro de série et une description détaillée du problème.

Est-il normal que la flamme soit jaune ?

Une flamme jaune peut indiquer un problème de combustion. Il est conseillé d'ajuster l'air d'admission ou de contacter un technicien pour une vérification.

Comment éteindre la cuisinière après utilisation ?

Pour éteindre la cuisinière, tournez le bouton de réglage de la température sur la position '0' et assurez-vous que le gaz est bien fermé.

MODE D'EMPLOI LIEK602 Limit

Veuillez dire attentivement le manuel d'instructions avant d'utiliser votre nouvelle table de cuisson.

Cher propriete :

Merci d'avoir acheté notre table de cuisson spécialément conçue pour que vous ayez理論 un manuel d'utilisation et le conserver dans un endroit sur pour referrer ultérieure.

CET APPAREIL DOIT ETRE INSTALLÉ UNIQUÉMENT PAR UNE PERSONNE QUALIFIÉE EN CONFORMITE AVEC LES INSTRUCTIONS SUIVANTES. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'INSTALLATION INAPROPRIÉE POUVANT NUIRE À DES PERSONNES ET DES ANIMaux OU POUVANT ENDOMMAGER DES BIENS. L'APPAREIL DOIT ETRE UTILISÉ UNIQUÉMENT DANS LE BUT POUR LEQUEL IL A ÉTÉ CONSTRUIT. TOUT AUTRE UTILISATION (PAR EXAMPLE POUR CHAUFFER UNE PIECE) EST CONSIDERÉE COMME NON CONFORME ET PAR CONSEQUÉ NCE DANGEREUSE. LE FABRICANT DÉCLINE TOUTE RESPONSABILITE EN CAS DE DOMMAGES RÉSULTANT D'UNE UTILISATION INADEQUATE ET IRRESPONSABLE.

REMARQUES IMPORTANTES

Veuillez enregistrer votre certificate de garantie.

Retournez le certificat de garantie ici inclus, dûment dated et signé.

Une étiquette de données en double et le schéma de câblage sont contenus dans ce livre. Veuillez copier ou retranscrite ces documents pour en faciliter la consultation.

Le fabricant ne pourra etre tenu pour responsable des inexactitudes figurant dans ce manuel en raison d'erreurs d'impression ou de transcription. Les dessins sont egalement purement indicatifs.

Le fabricant se reserve également le droit d'apporter toute modification aux produits pouvant etre consideree comme necessaire ou utile et dans l'intérêt de l'utiliseur, sans comprometre les principales caractéristiques fonctionnelles et la sécurité du produit lui-même.

Attention

1. Veuillez vérifier l'intégrité de la table de cuisson électrique intégrée après l'ouverture du paquet Si vous constatiez des problèmes, yevillez-vous réferer au fournisseur.
2. Ne jetez pas les matériaux d'emballage (sacs en plastique, mousse, clous, paquet, etc.) dans un endroit facilement accessible aux enfants. Veuillez jeter ces emballages de manière à respecter l'environnement.
3. Ne modifier en aucun cas le câblage.
4. Éliminez l'appareil de manière écologique.
5. Si le cordon d'alimentation est endommagé, faites-le obligatoire remplaçer par un électricien qualifié et certifié.
6. L'appareil n'a pas ete concu pour etre utilise par des personnes (et des enfants) ayant un handicap physique, des capacités sensorielles ou mentales reduites ou un manque d'experience et de connaissances.
7. Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

Utilisation

Idées et suggestions d'utilisation

1. Ne touchez pas la table de cuisson électrique avec les mains ou les pieds mouillés.
2. N'utilisez pas la table de cuisson électrique encastrable lorsque vous étes pieds nus.
3. Ne laissez pas les jeunes enfants utiliser la table de cuisson électrique.
4. Veuillez couper l'alimentation électrique avant d'effectuer des opérations d'entretien et de nettoyage.
5. Lorsque la table de cuisson électrique fonctionne, la température de cette dernière et de l'environnement devient plus élevé. Veuillez donc ne pas la toucher et garder les enfants éloignés de cette-ci.
6. N'utilisez pas un nettoyeur à vapeur pour nettoyer l'appareil.
7. N'actionnez pas l'appareil au moyen d'une minuterie externe ou d'système de commande à distance séparé.
8. La ligne d'alimentation doit utiliser H05VV-F 32,5 mm lorsque la puissance totale ne dépasse pas 6 kW et H05VV-F 34 mm2 lorsque la puissance totale est supérieure à 6 kW.
9. Placez la plaque de cuisson électrique encastrable sur un meuble résistant à la chaleur. Lors de la première utilisation, de la fumée peut se dégager. Laissez la plaque fonctionner pendant une courte période pour brûler les excès de résidus.

Utilisation des plaques de cuisson électriques

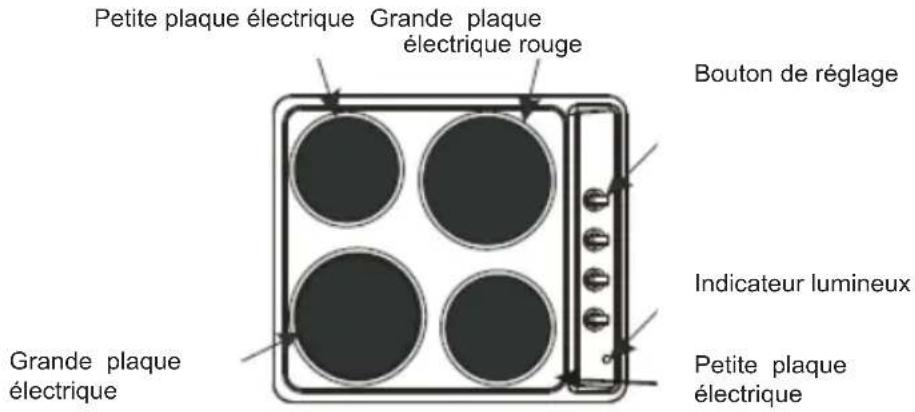

Les plaques de cuisson électriques peuvent être de type standard ou rapide. Ces dernières sont signalées par une marque rouge au centre.

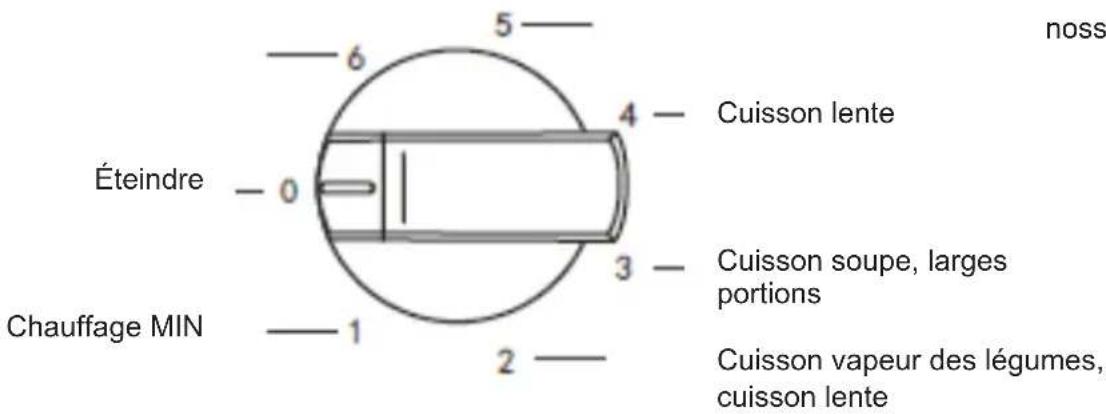

Selon vos besoin, vous pouvez reglez les plaques en tournant les boutons dans le sens hora ou antihoraire sur 6 positions, sans compter la position 0 (arrêt). Les positions marquées par l'indice numérique le plus élevé correspondant à la puissance maximale de la chaleur (voir tableau). Lors de l'utilisation des plaques rapides, un thermostat réduit automatiquement la puissance lorsque la température selectionnée est atteinte et la plaque fonctionne par intermittence pour atteindre une température de cuisson constante. Levoyant de contrôle indique que les plaques électriques sont allumées.

Le niveau de chaleur peut être régé progressivement en tournant le bouton approprié à droite ou à gauche.

La mise en marche de la plaque est signalée par un signal lumineux orange sur le panneau de commande.

En seLECTIONnant la plaque de cuisson appropriée, vous réaliserez des économies d'énergie. Le recipient utilisé doit avoir un fond plat et écais avec un diamètre égal au diamètre de la plaque. Ainsi, le transfert de chaleur sera plus efficace.

Conseils pour l'utilisation des plaques de cuisson

Pour réaliser des économies d'energies, nous vous conseillons d'utiliser des recipients avec un fond plat et écais avec un diamètre inférieur ou égal au diamètre de la plaque de cuisson.

Évitez de répandre des liquides sur les plaques électriques.

Ne laissez pas les plaques de cuisson fonctionner sans recipient ou bien avec des membres vides et ne les utiliser pas pour chauffer ces mêmes membres. Allumez les plaques une fois que vous avez posé les membres sur celles-ci.

Une fois eteinte, les plaques de cuisson restent chaudes pendant un certain temps. Ne les touchez pas.

Eteignez les plaques avant de retarder les recipients.

Données techniques

Modèle	Puisance Alimentation Puisance plaque de cuisson (W)					Taille	Taille du trou pour encastrer
LIEK60X-2	5,5kW	AC220-230V~50/60Hz	1000(145mm)	1500(185mm)	2000(185mm rouge)	500X580X76	557x477

Ustensiles

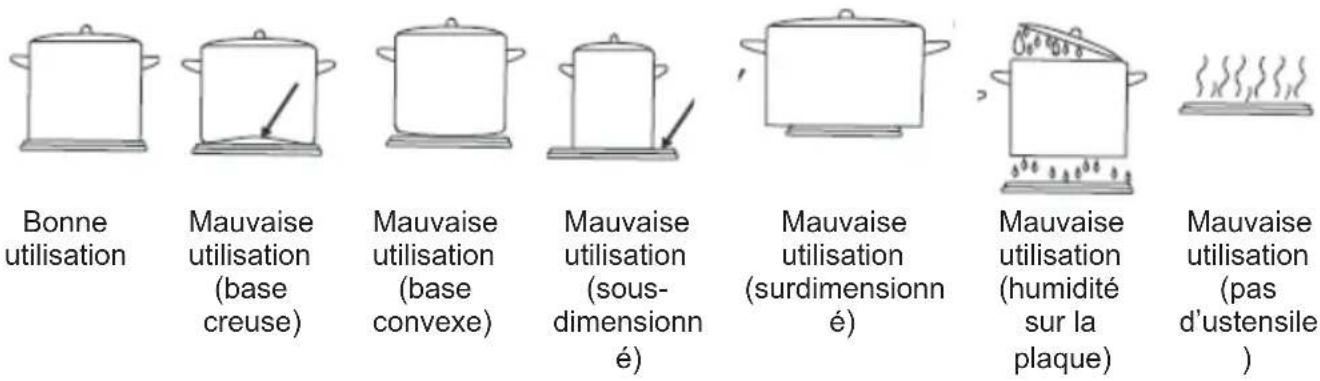

Utilisez des reçipients avec un fond plat. Les reçipients avec un fond inégal ou trop fin sont à l'origine de pertes d'énergie et cuisent lentement.

Utilisez des reçipients légarement plus grands que les plaques de cuisson. Les reçipients plus grands entraineront des pertes d'énergie.

N'utilisez pas des recipients surdimensionnés. S'ils depassent de 50 mm, les composants de la plaque de cuisson pourraient surchauffer et cause des fissures fines dans l'émail de la plaque qui retiendron la saleté.

Utilisez seulement des ustensiles secs. N'y placez pas des recipients humides ou degageant de la vapeur (par ex. des couvercles).

Utilisation

N'utilisez pas de casseroles et poèles qui sont instables et susceptibles de se renverser.

N'utilisez pas la plaque chauffant pendant une période prolongée sans ustensile sur la table de cuisson.

nossiop ,ednaiv

Coupez le courant de la table de cuisson avant d'effectuer toute opération de maintenance et attendez que les plaques refroidissent. Nous vous conseillons d'utiliser de l'eau tiège et des déterments pour nettoyer les éléments émailrés. N'utilisez jamais de produits abrasifs. Rincez les éléments en acier inoxydable avec de l'eau et essuyez-les avec un chiffon doux. Utilisez une éponge ou un chiffon humide pour nettoyer les plaques et notez qu'un excès d'eau peut endommager les éléments électriques. Nettoyez les taches tenaces à l'aide de déterments non abrasifs ou de vinaigre chaud. Nettoyez les plaques électriques avec un chiffon humide, puis huilez légèrement le dessus quand il est encore chaud. Seuls les réparateurs agréés sont à même de réparer cet apparéil.

Remarque importante

Après utilise, sachez qu'une décoloration apparaitra sur les bords de la table de cuisson en acier inoxydable. Elle ne peut pas été évitée et elle n'aura aucun effet sur son fonctionnement.

Installation

Raccordementelectrique

Les apparêls avec un cable à trois pôles fonctionnent avec du courant alternatif pour la tension et la fréquence indiquées sur la plaque signalétique. Regardez le schéma de câblage. La prise de terre est jaune/vert. Le raccordement à l'alimentation électrique doit être fait par une personne qualifiée et en suivant la réglementation en vigueur. Lorsque l' apparéil doit être installé au-dessus d'un four à encastrer, les deux apparêls doivent être connectés séparément.

Le cable d'alimentation doit être positionné de telle sorte qu'aucun point ne puisse atteindre une température supérieure de 50^ à la température ambiente. Vérifiez également que le système d'alimentation dispose d'une connexion à la terre efficace et correspond aux normes en vigueur et que la prise (ou l'interrupteur bipolaire) puisse être atteint facilement lorsque l'appareil est installé.

Instructions pour encastrer la table de cuisson

La tension nominale des éléments chauffants de cuisson est de 230V. Il est possible d'adapter la cusinière pour la faire fonctionner avec un courant monophasé. Pour cela, il suffit de faire un pontage approprié dans la zone de connexion selon le schéma ci-dessous. Le schéma de raccordement se trouve également sur le couvercle de la boîte de connexion. Notez que le fil de connexion doit correspondre au type de connexion et à la puissance de la cusinière.

Le cable de raccordement doit etre securise avec une pince de decharge de traction.

SÉRIE 60cm Attention! Tension de 230V pour les éléments chauffants Attention! Avant tout branchement, le câble de sécurité doit être relié à la borne E.	Type de connexion recommandé: plomb
Pour un raccordement à la terre monophasé de 230V, des ponts relients bornes L et les bornes Nde manière sécurisée à.

Attention!

Rappelez-vous qu'il faut connecter le circuit de sécurité à la borne de la boîte de connexion marquee. L'alimentation électrique de la plaque de cuisson doit-disposer d'un interrupteur de sécurité permettant de la couper en cas d'urgence. La distance entre les contacts et l'interrupteur de sécurité doit être d'au moins 3 mm. Avant de raccorder la cusinière à l'alimentation, il est important de dire les informations sur la plaque signalétique et le schéma de raccordement.

Le fabricant decline toute responsabilité si les normes en vigueur ne sont pas respectées.

INFORMATIONS TECHNIQUESPOUR LA PERSONNE RÉALISANT L'INSTALLATION :

Cet apparéil doit être installé uniquement par une personne agrée et en conformité avec la réglementation électrique. Les murs et le plafond doivent être capables de supporter des températures de 80 degrés Celsius. Tous les matériaux stratifiés, adhésifs de fixation et enduits doivent également résister à cette période. N'installez pas cet apparéil dans un endroit non résistant au feu ( comme derrière un rideau, etc.). Lors son'utilisation, le fabricant n'a aucune responsabilité.

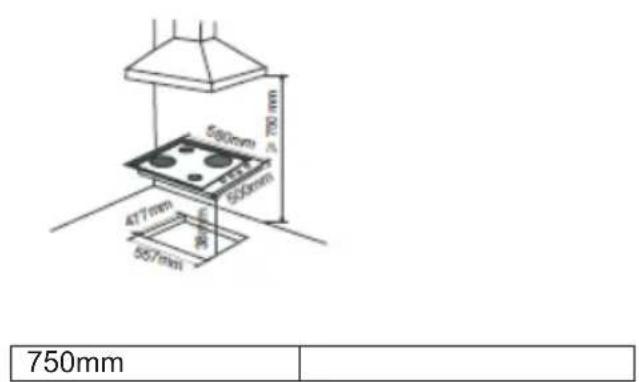

Réalisez un trou carré sur le plan comme indiqué dans l'image suivante et placez la table de cuisson électrique encastrable dans celui-ci. Notre table de cuisson peut être montée sur n'importe quel plan de travail ayant une épaisseur de 40 à 50 mm.

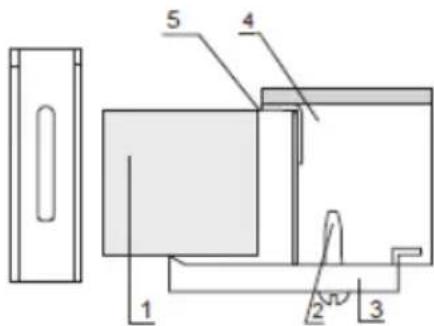

1-plan de travail 2-vis
3-support
4-plaque
5-joint

Remarque 1:

Il est nécessaire d'utiliser un matériel résistant au feu (par exemple des carreaux de ceramique) à 450 mm au-dessus du brûleur de la plaque si les structures murales ou verticales ne doivent pas se situer à moins de 200 mm du brûleur.

Remarque 2:

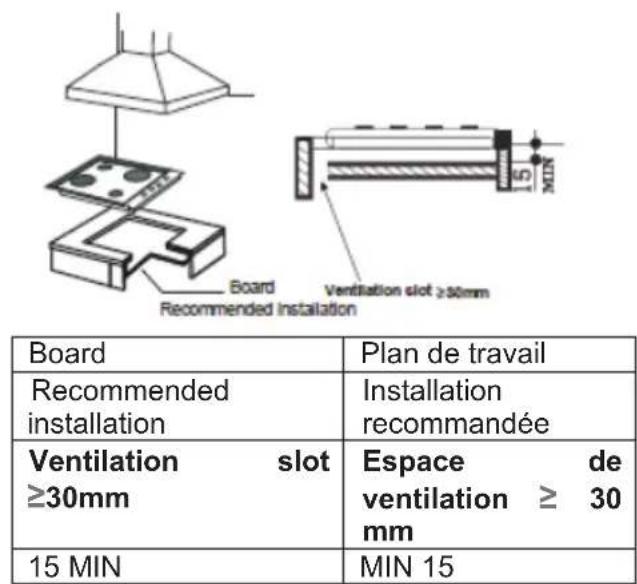

Les surfaces en surplomb, les hottes et les systèmes d'échévement ne doivent pas été installées à moins de 750 mm au-dessus du brûleur.

Remarque 3:

Laissez au moins 50~mm de distance entre la base de l'appareil et la surface combustible. Ne laissez jamais les éléments de l'emballage (sacs en plastique, polystyrene expansé, clous, etc.) à la portée des enfants car ils sont une source de danger potentiel.

RÉSOLUTION DES PROBLEMES

Problème	Guide de résolution
La plaque électrique ne fonctionne pas	Vérifiez le fusible et la limite de courantVérifiez la connexion des fils
De la fume se dégage lors du fonctionnement	C'est normal s'il s'agit d'une première utilisation.Nettoyez la surface autour de la table de cuisson électrique et la
Le cable est endommagé	Contactez le centre de maintenance le plus proche pour changer les pièces défectueuses.

Mise au rebut appropriée de ce produit

Cette signalisation indique que ce produit ne doit pas etre elimine avec les autres déchets menagers dans l'UE. Pour prevenir d'eventuelles atteintes à I'environnement ou a la santhe humaine due a une elimination incontrolée des déchets, recyclez-le de façon responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour returner votre apparéil utilise, veuilleszerutiliser les systèmes de reprise et de collecte ou contactez le revendeur chez qui vous avez acheté ce produit. Il pourra reprendre ce produit et le recycler de maniere ecologique.

	Symbole Valeur Unité
Identification du modèle -- LIEK60X-2
Type de plaque -- Plaque en castrable
Nombre de plaques/zones de cuisson	--	4
Technologie de chauffage (plaques à induction, zones de cuisson radiantes, plaques solides)	--	Plaques solides
Pour les zones de cuisson circulaires : le diamètre de la surface utile par zone de cuisson électrique est arrondi à 5 mm在此之前	Ø	FL: 18 cmFR: 14,5 cmRR: 18 cmRL: 14,5 cm	cm
Pour les zones de cuisson non-circulaire : la longueur et la largeur de la surface utile par zone de cuisson électrique sont arrondies à 5 mm在此之前	L, W	Non disponible	cm
Consommation énergétique par zone de cuisson calculée en kg	ECcuisson électrique	RR: 194,5FR/RL:184,5FL: 199,5	Wh/kg
Consommation énergétique par plaque de cuisson calculée en kg	ECplaque électrique	190,75	Wh/kg
