MODE D'EMPLOI LIGKXG90X Limit
Remarque: ne pas utiliser la table de cuisson avant d'avoir lu la notice d'utilisation dans son intégralité.
1. Introduction
Merci d'avoir choisi cette table de cuisson à gaz.
Même si vous avez déjà utilisé une cuisinière à gaz auparavant, il est important de lire attentivement ces consignes avant de commencer à cuisiner, en accordant une attention particulière aux consignes d'installation et de sécurité. En cas de problème avec l'installation ou l'utilisation de la table de cuisson, relire ces consignes attentivement pour s'assurer de ne rien avoir oublié. LIGKXG60X LIGKXG70X
Mise en GARDE!
Pour des raisons de sécurité, il convient de respecter ces consignes d'installation, d'utilisation et d'entretien.
Il est conseillé de conserver cette notice dans un endroit sûr pour référence ultérieure. En cas de vente ou de transfert de la propriété de cet appareil, remettez cette notice au nouveau propriétaire.

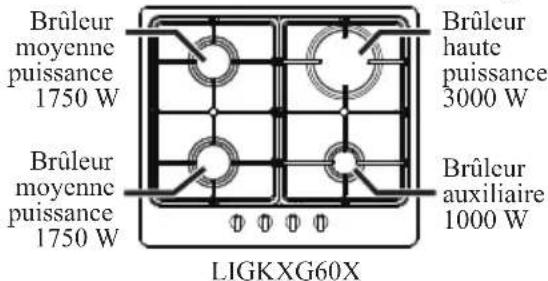

2. Votre TABLE de cuisson
Au gaz
| Type | Brûleur triple flamme | Brûleur haute puissance | Brûleur moyenne puissance | Brûleur auxiliaire | Matériau | Dispositif flamme étente | Puisance | Dimensions (mm) | Encastrable (mm) |
| LIGKXG60X | / | 3000W 1 | 750W 1000W | Inox | Oui | 220-230V ~50Hz | 500x580x80 | 477x 557 | |
| LIGKXG70X | 3000W3 | 800W50W 1 | 000W | Inox | Oui | 500x680x80 | |||
| LIGK60B | / | 3000W 1 | 850W 1000W 580x80 | Émail | 500xOui | ||||
| LIGKXG90X | 3800W | 3000W | 1750W 1 | 000W | Inox | Oui | 500x 860x 90 | 477x837 | |
| LIGK60B2 | / | 3000W | 1750W 1 | 000W | Inox | Oui | 435x580x85 | 405x550 | |
| LIGK30X | / | 3000W | 1750W / | Inox | Oui | 435x580x85 | 498x287 |
Émail vitrifié
Plaque de cuisson, chapeaux de brûleur et grilles.
Utiliser un tissu imbibé d'eau chaude savonneuse. Les taches tenaces peuvent être enlevées à l'aide d'une crème nettoyante approuvée par le Vitreous Enamel Development Council ou d'un nettoyant liquide en frottant avec des tampons de laine d'acier fins.
REMARQUE: Les grilles peuvent être nettoyées au lave-vaisselle.
ALUMINIUM
Corps des brûleurs.
Se référer aux consignes de nettoyage ci-dessus. Utiliser une brosse en nylon pour enlever tous les produits de nettoyage, l'eau ou la saleté des corps des brûleurs. Après le nettoyage, essuyer et replacer les brûleurs en s'assurant qu'ils sont bien en place.
Vérifier que les pièces ont été réassemblées correctement en allumant les brûleurs pour les laisser sécher.
PLASTIQUE
Boutons de commande
Essuyer avec un chiffon imbibé d'eau chaude savonneuse.
ACIER INOXYDABLE
Nettoyer à l'aide d'un tissu imbibé d'eau chaude savonneuse.
4. Consignes de sécurité
S'assurer d'avoir bien lu et compris ces consignes et l'ensemble de cette notice avant d'installer ou d'utiliser la table de cuisson. Ces consignes sont fournies dans un souci de sécurité. RÉGLES RELATIVES À LA SÉCURITÉ ET AU GAZ (INSTALLATION ET UTILISATION) 1. En vertu de la loi, tous les appareils à gaz doivent être installés par des personnes compétentes, conformément à la réglementation en vigueur. Pour des raisons de sécurité, il convient de se conformer à la loi. 2. Les réparations ou l'entretien de cet appareil doivent uniquement être effectués par un agent agréé et à l'aide de pièces approuvées. 3. Ne pas tenter de modifier cet appareil. 4. Au cours de leur utilisation, les appareils de cuisson deviennent très chauds, s'assurer donc que les enfants et les animaux domestiques sont tenus à l'écart. 5. Ne pas laisser les enfants utiliser l'appareil ou jouer avec n'importe quelle partie de l'appareil. 6. Ne pas utiliser de casseroles instables et ne pas positionner la poignée vers le bord de la table de cuisson. 7. Pour des raisons de sécurité et d'hygiène, s'assurer que la table de cuisson est propre car une accumulation de graisse peut occasionner un feu. 8. Cet appareil est uniquement conçu pour un usage domestique. Toute utilisation à des fins commerciales peut annuler la garantie. 9. Ne pas couvrir la table de cuisson ni placer de matériaux combustibles sur ou à proximité de la surface, même lorsque la table de cuisson n'est pas en cours d'utilisation. 10. Ne pas remplir les poêles à frire de plus d'un tiers d'huile. Ne pas laisser sans surveillance. 11. Avant le nettoyage de la table de cuisson, débrancher l'appareil. 12. Une fois la cuisson terminée, éteindre tous les boutons de contrôle et laisser refroidir. 13. En cas de vente ou de transfert de propriété de cet appareil, remettre cette notice au nouveau propriétaire. 14. Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) représentant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elles n'aient été formées et encadrées concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. 15. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. 16. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou un technicien qualifié afin d'éviter tout danger. 17. Ne pas immerger l'appareil ou le cordon d'alimentation dans l'eau ou tout autre liquide.
5. Consignes d'installation
L'installation, les réglages, les conversions et l'entretien indiqués dans cette partie doivent uniquement être effectués par des personnes qualifiées.
Les dispositifs de sécurité et de réglage automatique de l'appareil peuvent uniquement être modifiés par un réparateur agréé.
L'installation de cette table de cuisson à gaz doit être conforme aux normes en vigueur.
Cet appareil n'est pas raccordé à un conduit d'évacuation des produits de combustion. Par conséquent, il doit être connecté conformément aux règles d'installation mentionnées ci-dessus.
Une attention particulière doit être portée aux consignes fournies ci-dessous pour la ventilation et laération.
Mise en GARDE!
L'appareil ne doit pas être raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux consignes relatives à la ventilation.
La table de cuisson peut être située dans une cuisine, une cuisine/salle à manger ou un studio, mais pas dans une pièce contenant une baignoire ou une douche. La table de cuisson ne doit pas être installée dans un studio de moins de 20m² Les modèles au GPL ne doivent pas être installés dans une pièce ou un espace intérieur situé en dessous du niveau du sol (par ex.: dans un sous-sol).
Ventilation
La pièce abritant la table de cuisson doit disposer d'une alimentation en air conforme à la norme BS 5440: Partie 2. La pièce doit compter une fenêtre d'ouverture ou l'équivalent. Pour certaines pièces, une prise d'air permanente peut être nécessaire. Si le volume de la pièce est compris entre 5 et 10m³, une prise d'air permanente de 50 cm² est nécessaire à moins qu'il n'y ait une porte ouvrant directement sur l'extérieur. Pour une pièce d'un volume de 5m³, une prise d'air de 100cm² est requise (fig. 1). En présence d'autres appareils à combustible dans la même pièce, se référer à la norme BS 5440: Partie 2 pour déterminer les besoins en termes de prises d'air.
REMARQUE: L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Toujours s'assurer que la cuisine est bien ventilée; ne pas obstruer les trous de ventilation naturelle ou installer un dispositif de ventilation mécanique (fig. 2).
En particulier, lors de l'utilisation du gril ou de plusieurs brûleurs, ouvrir une fenêtre si un dispositif de ventilation mécanique ne fonctionne pas (fig. 3).
Surface minimum de prise d'air: 100cm²
Fig 1
Fig 2
Fig 3
Deballage de l'appareil
Retirer tous les emballages avant utilisation et s'assurer que l'appareil est en parfait état.
En cas de doute, ne pas utiliser l'appareil et contacter le fournisseur.
Certaines parties de l'appareil sont protégées par un film plastique. Ce film de protection doit être retiré avant d'utiliser l'appareil. Nous recommandons de couper soigneusement le film plastique le long des bords à l'aide d'un couteau tranchant ou d'une épingle.
Les matériaux d'emballage doivent soigneusement être mis au rebut et tenus hors de portée des enfants car ils constituent un danger potentiel.
Installation et réglage de la TABLE de cuisson
La table de cuisson peut etre installee sur tout plan de travail de 40 a 50mm depaisseur.
Aucune surface en surplomb ou hotte d'extraction ne doit être située à moins de 75 cm de la table de cuisson.
Mettre l'appareil en place (fig. 4). En cas de montage d'une unité de transition de 600mm au-dessus de la table de cuisson de 700mm, les parois des meubles adjacents doivent mesurer entre 760mm et 334mm à condition qu'elles soient résistantes à la chaleur et à la vapeur.
La table de cuisson est dotée d'un joint spécial qui empêche les liquides de pénétrer dans le meuble.
Suivre les consignes suivantes afin d'installer correctement le joint.
Détacher les joints d'étanchéité de leur support tout en s'assurant que la protection transparente adhère encore aux joints. Retourner la table de cuisson et positionner correctement le joint * E* (fig. 5) sous le bord de la table de cuisson, de sorte que la partie extérieure du joint d'étanchéité soit parfaitement alignée avec le bord extérieur de la table de cuisson. Les extrémités des bandes doivent s'aligner sans se chevaucher. Fixer uniformément le joint sur la table de cuisson en appuyant fermement.
Unité : mm
Lors de la pose d'une table de cuisson au gaz au-dessus de tiroirs ou d'un placard standard, des précautions appropriées doivent être prises pour éviter tout contact avec le pourtour de la table de cuisson, qui devient très chaud en cours d'utilisation. La méthode recommandée pour résoudre ce problème est de fixer un panneau de bois dans le placard, à une distance de 15mm en dessous de la face inférieure de la table de cuisson (voir figure 1). Ce panneau doit disposer d'une ventilation ajustée à l'arrière.
Le panneau situé sous la table de cuisson doit être facilement démontable pour permettre tout entretien.
Insertion et fixation de la table de cuisson
Avant d'insérer la table de cuisson dans le plan de travail, placer le joint d'étanchéité adhésif (a) autour du bord inférieur de la table de cuisson. Il est important de fixer ce joint uniformément, sans écart ni chevauchement, pour
empêcher aux liquides de s'infiltrer sous la table de cuisson.
1) Retirer les grilles et les chapeaux de brûleur, puis retourner la plaque à l'envers, en PRENANT SOIN DE NE PAS ENDOMMAGER LES bougies d'allumage et les thermocouples. 2) Placer le joint autour du bord inférieur de la table de cuisson comme indiqué dans l'illustration (à gauche). 3) Placer la table de cuisson dans l'ouverture de montage et pousser vers le bas de sorte que la table repose fermement sur le meuble. 4) Fixer la table en position en utilisant les fixations fournies.
Fixer la table de cuisson sur la face inférieure du plan de travail à l'aide des fixations fournies.
Visser une extrémité de la fixation dans les trous pré-perçés de la face inférieure de la table de cuisson.
L'autre extrémité de la fixation doit être située en dessous du plan de travail pour maintenir la table de cuisson en position.
Raccordement au gaz
L'embout d'entrée de gaz de l'appareil est un embout conique filtre et maje de 1/2 "conforme aux normes ISO 7-1. Raccorder avec un tuyau rigide.
Lors du raccordement au gaz, il est important de placer le joint d'étanchéité (A) entre le tube d'entrée (C) et le coude (B), pour garantir l'étanchéité au gaz.
Raccordement électrique
Cet appareil doit être raccordé au réseau électrique par une personne compétente, en utilisant le câblage fixe via une prise à fusible à double pole avec fusible de 3 ampère, et avec une séparation des contacts d'au moins 3mm sur tous les pôles.
Nous recommandons que l'appareil soit raccordé par un electricien qualifié qui respectera la réglementation en vigueur. Les fils du cordon secteur sont colorés selon le code suivant : vert et jaune = terre, bleu = neutre, marron = phase.
| DIAGRAMME DE CONNECTION Attention! Tension des éléments chauffants: 220 V Attention! En cas de déconnexion, le fil de sécurité doit être relié à la borne PE | N L | Type de fil recommandé | |
| PE | |||
| Pour une connexion une phase 220 V mise à la terre, les pons relient les bornes L, N et le fil de sécurité à | PE | ||
Remplacer les injecteurs par l'injecteur correspondant indiqué dans le tableau de la page ci-dessous. (Voir fig. 6). Commencer par retirer les chapeaux et les anneaux des brûleurs et, à l'aide d'une clé à douille "B", dévisser l'injecteur "A" (voir fig. 6).
Pour régler en position réduite (fig. 7):
Allumer le brûleur et placer le bouton en position réduite.
Enlever le bouton "M" qui est simplement inséré sur la tige.
Insérer un petit tournevis "D" dans l'arbre supérieur "C" et tourner la vis de dérivation vers la gauche ou la droite jusqu'à ce que la flamme du brûleur soit en position faible.
S'assurer que le brûleur ne s'est pas du passage rapide de la position haute puissance à faible puissance.
Fig 6
Fig 7

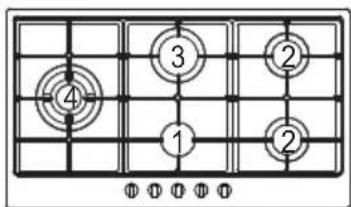

TABLEEAU DE REMPLACEMENT DES INJECTEURS
| BRULEURS | GAZ | PRESSIONNORMALE | TAUXNORMAL | DIAMÈTREINJECTEUR | APPORT THERMIQUE NOMINAL (kW) | |
| DESCRIPTION | mbar kW 1/100 mm MIN. | |||||
| 1 | AUXILIAIRE | BUTANE | 28-30 | 1 | 49 | 0.6 |
| PROPANE | 37 | 1 | 49 | 0.6 | ||
| NATUREL | 20 | 1 | 72 | 0.6 | ||
| 2 | MOYEN | BUTANE | 28-30 | 1.75/1.85 | 67 | 0.8 |
| PROPANE | 37 | 1.75/1.85 | 67 | 0.8 | ||
| NATUREL | 20 | 1.75/1.85 | 97 | 0.8 | ||
| 3 | FORT | BUTANE | 28-30 | 3.0 | 86 | 1.2 |
| PROPANE | 37 | 3.0 | 86 | 1.2 | ||
| NATUREL | 20 | 3.0 | 118 | 1.2 | ||
| 4 | TRIPLEFLAMME | BUTANE | 28-30 | 3.8 | 100 | 2.6 |
| PROPANE | 37 | 3.8 | 100 | 2.6 | ||
| NATUREL | 20 | 3.8 | 135 | 2.6 | ||
6. Consignes d'utilisation
- Pour allumer la table de cuisson, appuyer sur le bouton de contrôle approprié et tourner vers la gauche en direction du symbole avec la grande flamme (fig. 8).
- Maintenir le bouton enfoncé jusqu'à ce que le brûleur s'allume.
- Tourner le bouton dans la position souhaitée.
- Si les flammes du brûleur s'éteignent accidentellement, placer le bouton de commande du brûleur en position éteinte et attendre au moins 1 minute avant de tenter de rallumer le brûleur.
REMARQUE: En cas de panne de courant, utiliser des allumettes pour allumer les brûleurs.
Garder le bouton de commande enfoncé pendant 15 secondes tout en s'assurant que le brûleur reste allumé une fois le bouton relâché.
Si le brûleur s'éteint, attendre 1 minute avant de le rallumer.
Selectionner le BON bruleur
Utiliser une casserole de taille appropriée et à fond plat sur chaque brûleur (voir le tableau ci-dessous et fig. 9). Lorsque le contenu de la casserole commence à bouillir, réduire l'intensité de la flamme à l'aide du bouton. Toujours mettre un couvercle sur la casserole.
Mise en GARDE
REMARQUE: ne pas utiliser d'ustensiles de cuisson plus grands que la table de cuisson.
| Brûleurs | Triple flamme 3800W | Haute puissance 3000 W | Moyenne puissance 1750/1850 W | Auxiliaire 1000W |
| Diamètre des cassetroles en cm | 24-26 | 20-22 | 16-18 | 10-14 |
Mise au rebut de cet appareil
Ce marquage indique que cet appareil ne doit pas être éliminé avec les autres déchets ménagers à travers l'UE. Pour éviter de causer des dommages à l'environnement ou à la santé humaine, recycler l'appareil de manière responsable afin de promouvoir la réutilisation durable des matériaux.
Pour éliminer votre appareil usage, utiliser les systèmes de reprise et de collecte ou contacter le revendeur où le produit a été acheté. Ce qui-ci peut reprendre cet appareil pour effectuer un recyclage non nuisible à l'environnement.
7. GUIDE de dépannage
Consulter le guide ci-dessous en cas de probleme avec la table de cuisson. FLAMME INEGALE OU JAUNE (AU LIEU DE BLEU).
Éteindre et vérifier les points suivants:
- Les brûleurs sont-ils installés correctement?
- Les orifices du brûleur sont-ils obstrués?
- Vérifier qu'aucune poussière n'est tombée sur la flamme (devenue jaune).
LE BRULEUR NE S'ALLUME PAS?
Vérifier l'absence de panne de courant ou que le fusible n'a pas sauté.
S'assurer que l'allumeur n'est pas encrassé de nourriture.
UNE ÉTINCELLE MAIS PAS DE GAZ?
S'assurer que le gaz est allumé.
Vérifier que les orifices du brûleur ne sont pas obstrués.
UNE ODEUR DE GAZ ?
Vérifier si un bouton de commande du gaz a été laissé ouvert.
S'ils sont tous fermés, éteindre l'arrivée générale de gaz et appeler un réparateur.
Ne pas chercher la panne à l'aide d'une flamme nue, ni allumer une allumette ou appuyer sur l'allumeur.
L'appareil ne fonctionne toujours pas?
Appeler un réparateur.
A) Mesure et méthode de calcul
- La table de cuisson à gaz est homologuée CE selon les directives appareils à gaz 2009/142/CE. L'efficacité énergétique de cette cuisinière à gaz a été testée et mesurée selon la norme EN 30-2-1-1998 ^+ A1-2003 ^+ A2-2005. Le brûleur semi-rapide et le brûleur rapide ont été testés séparément ; le brûleur auxiliaire n'est pas nécessaire pour le test parce que son débit calorifique nominal est inférieur à 1.16kW L'efficacité énergétique des brûleurs à gaz et de la table de cuisson a été calculée selon LA REGLEMENTATION (UE) n° 66/2014.
B) L'utilisation rationnelle de l'énergie et de l'appareil
La cuisine à gaz est conçue pour un usage domestique, s'il vous plaît ne pas l'utiliser à des fins commerciales. - La cuisinière à gaz est conçue pour fonctionner au gaz (GPL et le gaz naturel), les produits de combustion contiennent du monoxyde de carbone et dioxyde de carbone, les gaz d'échappement des produits de combustion affectent notre environnement lorsqu'ils atteignent une certaine quantité de CO et CO2. - Pour assurer l'utilisation rationnelle de l'énergie, s'il vous plaît installer la table de cuisson à gaz selon les spécifications de l'article 5, et s'il vous plaît assurez-vous d'utiliser le bon diamètre de la poêle pour chaque brûleur. - Pour assurer l'utilisation en toute sécurité, s'il vous plaît lire le manuel d'instructions avant utilisation; s'il vous plaît suivre les directives d'installation, d'utilisation et maintenance. - Pour assurer une durée de vie optimale de la cuisinière à gaz, s'il vous plaît suivre les directives de fonctionnement et d'entretien strictes; s'il vous plaît ne pas modifier l'appareil. - S'il vous plaît contactez votre service après-vente local pour la réparation et l'échange des composants (tels que la vanne de gaz, bouton de commande) si nécessaire. - Les matériaux de la cuisinière à gaz sont en métal, s'il vous plaît éliminer par le recyclage la cuisinière à gaz lorsqu'elle arrive à la fin de vie. - Les matériaux d'emballage de cet appareil sont recyclables, s'il vous plaît faire un bon usage des déchets.
| Model | EEbrûleur à gaz | EEplaque de cuisson au gaz | |||
| Auxiliaire | Moyenne puissance | Haute puissance | Triple flamme | ||
| LIGKXG60X | N/A | 56.27% 55.79% N/A | 56.11% | ||
| LIGKXG70X | N/A | 56.27% 55.79% 54.88% | 55.80% | ||
| LIGK60B | N/A | 56% 56.5% 56% | N/A | ||
| LIGK30X | N/A | 56% | 56.5% | N/A | 56% |
| LIGKXG90X | N/A | 56% | 56% 56% | 56.5% | |
| LIGK60B2 | N/A | 56% | 56.5% | N/A | 56% |
Attention!
Cet appareil doit être installé en conformité avec les dispositions en vigueur et seulement utilisé dans les pièces dotées d'une ventilation adaptée.
Lire la notice avant de procéder à l'installation ou d'utiliser cet appareil.
