Caractéristiques techniques	Hotte décorative murale, largeur 90 cm, extraction ou recyclage, 3 niveaux de puissance.
Débit d'air	Jusqu'à 700 m³/h selon le mode d'utilisation.
Niveau sonore	Max 65 dB(A) à la puissance maximale.
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle.
Éclairage	Éclairage LED pour une meilleure visibilité de la zone de cuisson.
Installation	Installation murale, nécessite un conduit d'évacuation ou un kit de recyclage.
Entretien	Nettoyage régulier du filtre à graisse, remplacement du filtre à charbon si en mode recyclage.
Sécurité	Système de sécurité avec arrêt automatique en cas de surchauffe.
Informations générales	Garantie de 2 ans, conforme aux normes de sécurité en vigueur.

FOIRE AUX QUESTIONS - RHG 5801 RB ROSIERES

Comment installer la hotte ROSIERES RHG 5801 RB ?

Pour installer la hotte, commencez par débrancher l'alimentation électrique. Fixez le support mural à l'aide des vis fournies, puis accrochez la hotte sur le support. Assurez-vous que la hotte est bien nivelée avant de la fixer définitivement.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Inspectez également le disjoncteur pour vous assurer qu'il n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer les filtres de la hotte ?

Les filtres peuvent être nettoyés à l'eau chaude savonneuse. Retirez les filtres et laissez-les tremper pendant environ 15 minutes avant de les rincer à l'eau claire. Assurez-vous qu'ils sont complètement secs avant de les réinstaller.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte. Toutefois, si le bruit est excessif, vérifiez que les filtres ne sont pas obstrués et que la hotte est correctement fixée. Si le problème persiste, consultez le service après-vente.

Quel type de filtre dois-je utiliser pour la hotte ROSIERES RHG 5801 RB ?

Vous devez utiliser des filtres à charbon pour la filtration de l'air et des filtres métalliques pour la graisse. Assurez-vous de remplacer les filtres à charbon régulièrement pour maintenir l'efficacité de la hotte.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez d'abord l'ampoule pour voir si elle est grillée. Si c'est le cas, remplacez l'ampoule par une de même type et puissance. Si la lumière ne fonctionne toujours pas, vérifiez le câblage électrique.

À quelle fréquence dois-je remplacer les filtres de la hotte ?

Il est conseillé de remplacer les filtres à charbon tous les 6 mois et de nettoyer ou remplacer les filtres métalliques tous les 2 à 3 mois, en fonction de l'utilisation de la hotte.

Comment régler la puissance d'aspiration de la hotte ?

La hotte ROSIERES RHG 5801 RB dispose généralement de plusieurs niveaux de puissance. Utilisez le panneau de commande pour sélectionner le niveau d'aspiration souhaité en fonction de vos besoins de cuisson.

MODE D'EMPLOI RHG 5801 RB ROSIERES

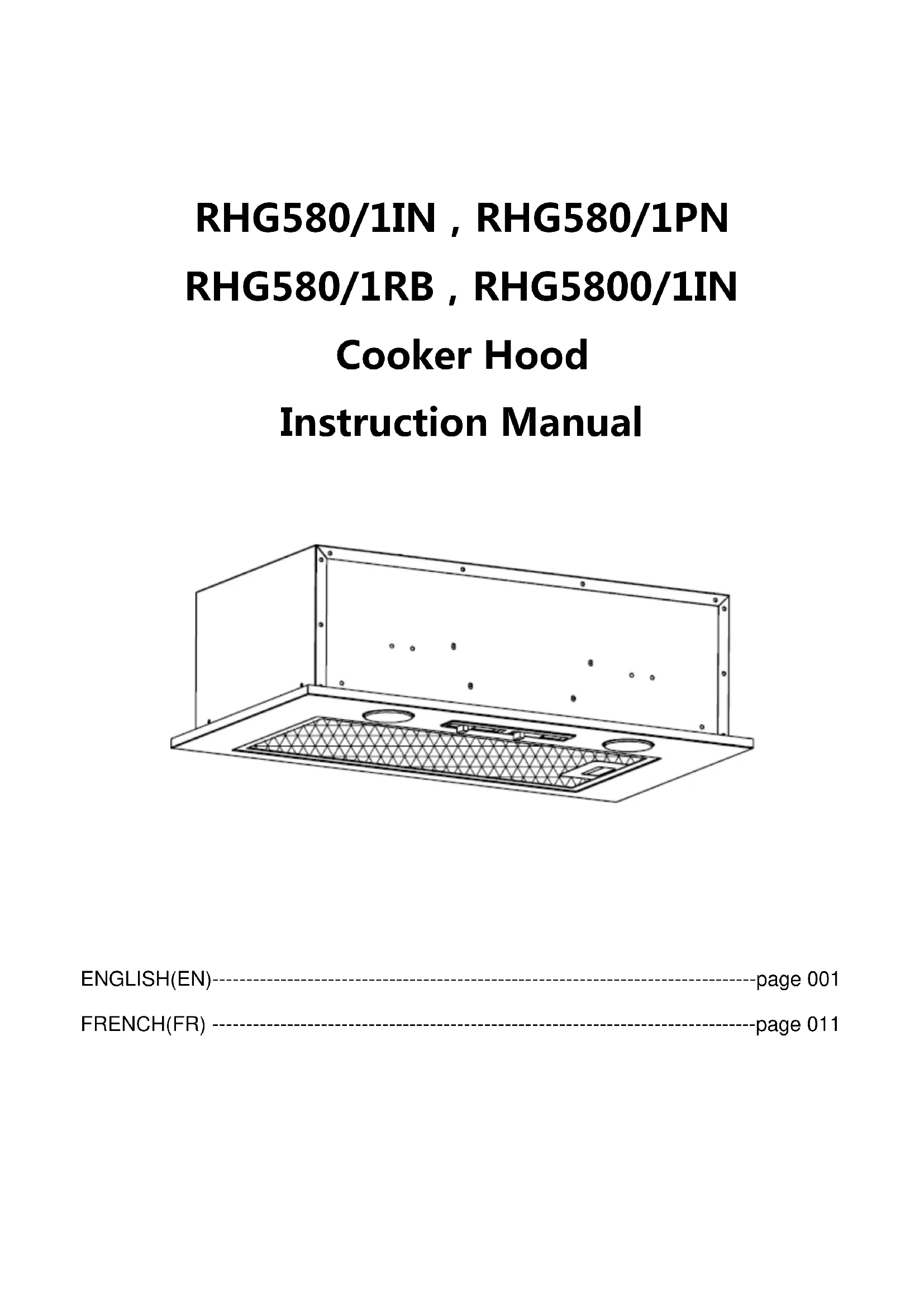

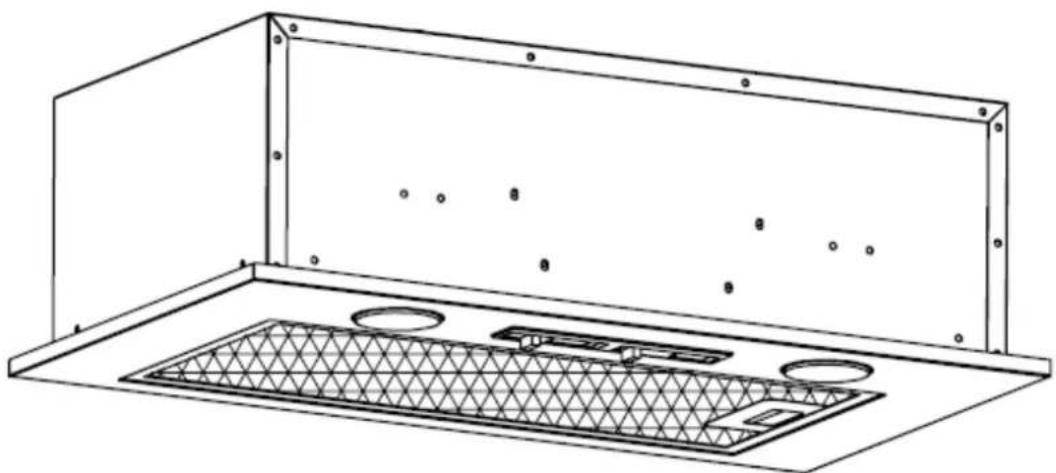

Hotte aspirante Manuel d'instruction

Sommaire

1. Consignes de sécurité
2. Installation
   3 . Commencez à utiliser votre hotte aspirante
   4 .Dépannage
   5 Entretien et nettoyage
3. Protection de l'environnement

CONSIGNES DE SECURITE

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le dire attentivement avant toute utilisation même si vous connaissiez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin.

À ne jamais faire :

• Ne tentez pas d'utiliser la hotte aspirante sans les filtrres àGRAISSE ou si les filtrres sont excessivement encrassés!
• Ne l'installez jamais au-dessus d'une cuisine avec un grill de haut niveau.
• Ne laissiez pas les poèles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu.
• Ne laissez jamais des flammes{nues sous la hotte aspirante.

Si la hotte aspirante est endommagée, n'essayez pas de l'utiliser.
- Ne flambez rien sous la hotte aspirante.
- ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l'utilisation avec des appareils de cuisson.
La distance minimale entre la surface de support pour les recipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d'une cusinière à gaz, cette distance doit être d'au moins 65 cm)
L'air ne doit pas etre evacué dans un conduit utilise pour les fumées provenant d'appareils de combustion a gaz ou

foncti onna nt ave c'dautres carbu rants.

À tous jours faire :

Important! Coupez toujours l'alimentation électrique durant l'installation et l'entretien, comme par

exampie quand vous changez une ampoule.

La hotte aspirante doit etre installee conformement aux instructions d'installation et toutes les mesures doivent etre respectees.
- Tout le travail d'installation doit être effectué par une personne compétente ou unElectricien qualifié.
Veuillez faire attention quand vous jetez l'emballage. Les enfants pourraient se blesser avec.
- Faites attention aux bords coupants à l'intérieur de la hotte aspirante durant l'installation et le nettoyage.
Quand la hotte aspirante est située au-dessus d'une cusinière, la distance minimale entre la surface de support pour les recipients de cuisson sur la plaque de cuisson et la partie la plus BASSE de la hotte aspirante doit etre la suivante:

Cuisinières à gaz : 75 cm
Cuisinières électriques : 65 cm
Cuisinières à charbon
ou à mazout : 75 cm

• Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l'efficacité de la hotte aspirante.
• Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques

À toujours faire :

• Placez toujours le couvercle sur les cassetoles et les poèmes quand vous cuisinez sur une cusinière à gaz.
  En mode extraction, l'air de la piece est eliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte aspirante elimine les odeurs de la piece mais pas la vapeur.
  La hotte aspirante est réservée à un usage domestique.

Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l' apparéil de manière sure, et s'ils comprendtent les risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas être effectuels par des enfants sans surveillance.

• Avertissement : Avant d'acceder aux bornes, il faut débrancher tous les circuits d'alimentation.

À toujours faire :

Attention:L'appareil et ses parties accessibles peuvent devenir chauds durant le fonctionnement. Evitez de toucher les éléments qui chauffent. Les enfants ages de moins de 8 ans doivent rester a distance a moins d'être surveillés en permanence.
- Il faut disposer d'une ventilation appropriée dans la pierce ou la hotte aspirante est utilisé en même temps que d'autres apparèils brûlant du gaz ou autres carburants.
- Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
- Les réglementations relatives à l'évacuation de l'air doivent être respectées.
Nettoyez régulierement votre apparéil en suivant la méthode fournie dans le chapitre ENTRETIEN.
Pour des raisons de sécurité, veuilles n'utiliser que des vis de fixation ou de montage de la meme taille que celle recommandee dans ce manuel d'instruction.
En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relat à l'entretien et au nettoyage dans le manuel d'instruction.
Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.
- Quand la hotte aspirante et les apparèils alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).
- AVERTISSEMENT: Risque d'incendie: ne rangez pas des objets sur les surfaces de cuisson.
- Il ne faut pas utiliser de nettoyeur vapeur.
- Ne tentez JAMAIS d'eteindre un incendie avec de l'eau, mais eteignez l'appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.

INSTALLATION (ÉVENT À L'EXTÉRIEUR)

Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut etre raccordede comme sur I'image ci-dessous au moyen d'un conduit d'extraction (email, aluminium, tuyau flexible ou materiaiu inflammable avec un diametre interieur de 150 mm)

1. Avant l'installation, éteignez l'unité et débranchez-la de la prise.

1. La hotte aspirante doit etre placee a une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un meilleur effet.

Fig. 1

1. Percez un trou dans le placard en fonction de la taille indiquée sur la figure cédessous. Assurez-vous que la distance entre le bord du trou et le bord du placard est d'au moins 35 mm.

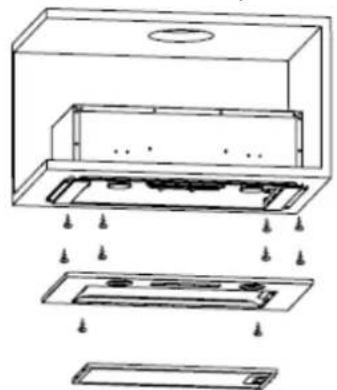

1. Œtez le filtré en aluminium et enlevez les deux vis du panneau frontal.
2. Fixez les vis sur l'armoire au moyen d'un tournevis.
3. Remettez le panneau frontal à sa place avec les deux vis et replacez le contrôle.

1. Installes la gaine extensible : fixez la gaine extensible sur le clapet anti-

refoulement. Fixez la gaine extensible au clapet avec un collier de serrage.

Soulevez la gaine extensible en la faisant sorting par le mur à travers le trou réalisé dans le mur.

Remarque : la gaine extensible n'est pas fournie avec le produit.

Pour des raisons de sécurité, veuillez n'utiliser que des vis de fixation ou de montage de la memeaille que celle recommandee dans ce manuel d'instruction. Si les vis ou le dispositif de fixation ne sont pas installés conformement a ces instructions, cela peut provoquer des dangers electriques.

Commencez à utiliser votre hotte aspirante

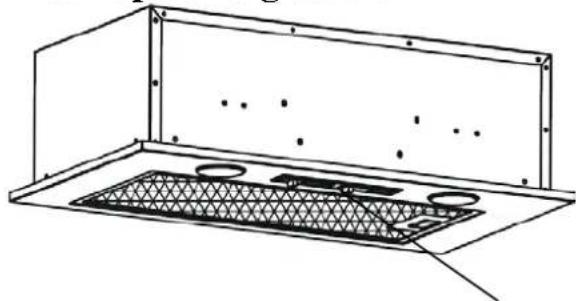

Interrupteur à glissière

Interrupteur à glissière

Il existe 3 vitesses pour le moteur et un interrupteur marche/arrêt pour l'éclairage.

Faites coulisser l'interrupteur pour le faire fonctionner.

Fonctionnement du moteur

0-Arrêt
1-Basse puissance
2-Puissance moyenne
3-Haute puissance

Fonctionnement de l'éclairage

0- Arrêt
1-Marche

DEPANNAGE

Problème	Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas	Le ventilateur est étant	Sélectionnez une position du commutateur du ventilateur.
	Panne du commutateur du ventilateur	Contactez le centre d'assistance.
	Panne du moteur	Contactez le centre d'assistance.
La lumière ne fonctionne pas, le moteur ne fonctionne pas	Les fusibles de la maison ont sauté	Remettez/Remplacez les fusibles.
	Cordon d'alimentation lâche ou débranché	Rebranche le cordon à la prise de courant.Mettez sous tension la prise de courant.
Fuite d'huile	Le clapet anti-refoulement et la sortie ne sont pas bien étanches	Ótez le clapet anti-refoulement et rendez-le étanche avec du mastic.
	Fuite au niveau du raccordement de la cheminée et du couvercle	Ótez la cheminée et rendez-la étanche.
Les lumières ne fonctionnent pas	Ampoules cassées/défectueuses	Changez les ampoules selon cesinstructions.
Aspiration insuffisante	La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop importante	Remontez la hotte aspirante à la bonne distance.
La hotte aspirante est inclinée	La vis de fixation n'est pas suffisamment serrée	Serrez la vis de suspension et placez-la à l'horizontal.

REMARQUE: Toute réparation électrique sur cet apparéil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d'assistance si vous avez des doutes avant d'effectuer toute réparation. Débranchez toujours l'unité de la source d'alimentation quand vous ouvrez l'unité.

ENTRETIEN ET NETTOYAGE

Attention :

• Avant d'effectuer l'entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l'alimentation. Vérifiez que la hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.

• Les surfaces extérieures sont susceptibles d'être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

GÉNÉRALITÉS

Le nettoyage et l'entretien doivent être effectuels quand l'appareil est froid, en particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE

Il faut nettoyer régulièrement (par ex. une fois par这段时间) l'acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécifique concu pour l'acier inoxydable peut être utilisé.

REMARQUE:

Veillez à essuyer l'appareil le long du grain de l'acier inoxydable pour éviter l' apparition de rayures croisées.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande peut être nettoyé avec de l'eau savonneuse chaude. Vérifiez que le chiffon est propre et bien essoré avant d'effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l'excess d'humidity restant après le nettoyage.

Important

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents menagers puissants ou les produits contenant des abrasifs, car cela affectera l'aspect de l'appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

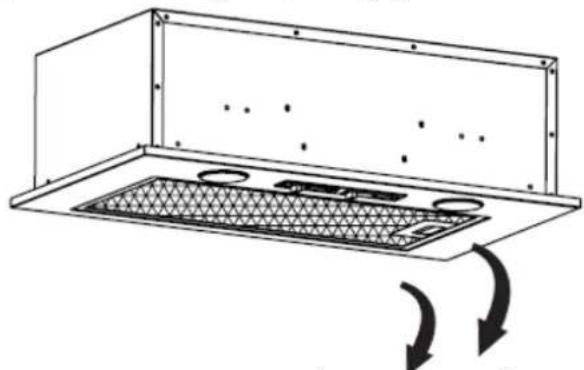

FILTRES À TAMIS À GRAISSE

Les filtres à tamis peuvent être nettoyés à la main. Plongez-les pendant pres de 3 minutes dans de l'eau avec un détermagent pour dissoudre la graisse, puis Brossez-les délicatement avec une brosse douce. N'exerce pas une pression trop importante pour éviter de les endommager. (Laissez-les secher naturellement sans les placer en plein soleil)

Les filtrés doivent être lavés séparément des couverts et des ustensiles de cuisine. Il est conseilé de ne pas utiliser un agent de rincege.

INSTALLATION DES FILTRES À TAMIS À GRAISSE

• Pour installer les filtres, suivez ces quatre étapes :
• Inclinez le filtré pour l'introduire dans les fentes à l'arrière de la hotte ;
• Appuyez sur le bouton situé sur la poignée du filtré ;
• Relâchéz la poignée une fois que le filtré est mis en place ;
• Répétez cette opération pour installer tous les filtres.

FILTREÀ CHARBON

Le filtré à charbon actif peut être utilisé pour capturer les odeurs. Il faut habituèlement replacer le filtré à

charbon actif tous les trois ou six mois en fonction de vos habitudes de cuisine. La procedure d'installation du filtré à charbon actif est indiquée ci-dessous.

(1) Il faut d'abord detacher le filtré en aluminium. Appuyez sur le verrou et tirez-le vers le bas.
(2) Otez le filtré à charbon en faisant tourner le filtré à charbon dans le sens contraire des aiguilles d'une montre.
(3) Placez le filtré à charbon neuf.

REMARQUE :

Assurez-vous que le filtré est bien verrouillé. Sinon, il pourrait se detacher et devenir dangereux.
- Quand le filtré à charbon actif est fixé, la puissance d'aspiration diminue.

REEMPLACEMENT DE L'AMPOULE

Important :

L'ampoule doit être remplacee par le fabricant, le service après-vente ou d'autres personnes qualifiées.
Coupez toujours le courant avant d'effectuer toute opération sur l'appareil. Quand vous manipuez l'ampoule, assurez-vous qu'elle ait entierement refroidi avant tout contact direct avec les mains.
Quand vous manipuez les ampoules, faites-le avec un chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l'ampoule car cela peut réduire la durée de vie de l'ampoule.

• Éteignez l'unité et débranchez d'abord la fiche.
• Attendez que l'ampoule ait refroidi avant de la changer.

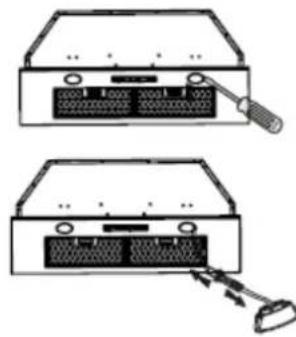

• Otez la partie avant à l'aide d'un tournevis.
• Sortez la lumière à LED en faisant attention et remplacez-la par une luzière à LED de même type et puissance (2 lumières à LED 2W LSD-B)
• Remettez la partie avant de l'unité à l'aide d'un tournevis.
  Le codeILCOSD pour cette lampe est le suivant: DBR-2/65-H-64
• Modules LED, lampe ronde - à lumière mixte
• Puissance maxi : 2 W
• Plage de tension : CA 220-240 V
  -Dimensions:

PROTECTION DE L'ENVIRONNEMENT

Le symbole de la poubelle barrée est apposé sur ce produit. Cela peut dire que ce produit ne doit pas être jeté avec les ordures menagères mais doit être apporté à un centre de collecte sélective conformément à la Directive 2012/19/UE. Il sera ensuite recyclé ou démonté pour réduire au minimum l'impact sur l'environnement car les produits électriques et Electroniques sont potentiellement dangereux pour l'environnement et la santé humaine car contenant des substances nocives. Pour de plus amples informations, veuilles contacter les autorités locales ou régionales.

REMARQUE :

Les indications suivantes montrent comment réduire l'impact total sur l'environnement (par ex.'utilisation de l'énergie) du processus de cuisson.

(1) Installes la hotte aspirante à un endroit approprié disposant d'une ventilation efficace.
(2) Nettoyez la hotte aspirante régulierement de manière à ne pas obstruer le conduit d'air.
(3) N'oubliez pas d'eteindre la luziere de la hotte aspirante après avoir cuisine.
(4) N'oubliez pas d'eteindre la hotte aspirante après avoir cuisine.

INFORMATIONS POUR LE DEMONTAGE

Ne démontez pas l'appareil autrement que ce qui est indiqué dans le manuel d'utilisation. L'appareil ne doit pas être démontré par l'utilisateur. À la fin de sa durée de vie, l'appareil ne doit pas être jeté avec les ordures menagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.
