Caractéristiques	Détails
Type de hotte	Hotte décorative
Débit d'air	Jusqu'à 700 m³/h
Niveau sonore	Max 65 dB
Éclairage	LED intégré
Filtre à graisse	Filtres métalliques lavables
Mode d'aspiration	Extraction et recyclage
Dimensions	90 cm de large
Installation	Murale
Alimentation	220-240 V
Consommation énergétique	Classe énergétique C
Garantie	2 ans
Nettoyage	Filtres lavables en machine
Sécurité	Protection contre les surchauffes
Accessoires inclus	Kit de montage et filtres

FOIRE AUX QUESTIONS - RVSD 970 PN ROSIERES

Comment nettoyer les filtres de la hotte ROSIERES RVSD 970 PN ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez ensuite à l'eau claire et laissez sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si la hotte ne s'allume toujours pas, il peut être nécessaire de contacter un technicien.

Comment régler la puissance d'aspiration de la hotte ?

Pour régler la puissance d'aspiration, utilisez les boutons de commande situés sur le panneau de la hotte. Vous pouvez choisir entre plusieurs niveaux d'aspiration en fonction de vos besoins.

La hotte émet des bruits étranges, que faire ?

Des bruits inhabituels peuvent indiquer un problème avec le moteur ou les filtres. Vérifiez que les filtres sont bien en place et nettoyez-les. Si le bruit persiste, contactez un service après-vente.

Est-ce que la hotte ROSIERES RVSD 970 PN nécessite un entretien régulier ?

Oui, il est recommandé de nettoyer les filtres tous les mois et de vérifier le bon fonctionnement de la hotte tous les six mois pour garantir une performance optimale.

Comment installer la hotte ROSIERES RVSD 970 PN ?

Suivez les instructions du manuel d'installation fourni avec la hotte. Assurez-vous de disposer des outils nécessaires et de respecter les normes électriques et de ventilation.

Quel type de filtre dois-je utiliser pour la hotte ?

La hotte ROSIERES RVSD 970 PN utilise des filtres à graisse en aluminium et, si vous utilisez la hotte en mode recyclage, un filtre à charbon actif est également nécessaire.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est brûlée et remplacez-la si nécessaire. Si la lumière ne fonctionne toujours pas, il pourrait y avoir un problème électrique à vérifier.

Comment savoir si le filtre à charbon doit être remplacé ?

Si vous remarquez une diminution de l'efficacité d'aspiration ou une odeur persistante de cuisine, il est probablement temps de remplacer le filtre à charbon.

MODE D'EMPLOI RVSD 970 PN ROSIERES

Notice d'installation et d'utilisation

Sommaire

INTRODUCTION 12
Conseils pour la sécurité 13
Installation (Evacuation) 14
Installation (Recyclage) 19
Fonctionnement 20-21
Entretien 22
Dépannage 22
Cahier des charges 23
Service après ventes 23
Protection de l'environnement 24

Introduction

Merci d'avoir choses cette hotte.

Ce manuel d'instructions est concu pour vous fournir toutes les instructions requisées relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de dire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtré àGRAisse et un montage facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'ordinateil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet apparéil, contrôle que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplace par une personne qualifiée.
• Il doit y avoir une ventilation adequate de la pierce quand la hotter est utilisée en même temps que des apparèils utilisant du gaz ou d'autres combustibles
• l'air ne doit pas être evacué par un conduit qui est utilisé pour evacuer les fumées des appareils utilisant le gaz ou d'autres combustibles
  La reglementation concernant le rejet de l'air doit etre satisfaite
• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans reconnaissance sur l'utilisation du produit, à moins qu'elle ne soit surveillées ou instruites sur l'utilisation de l' apparéil par une

personne responsable de leur sécurité

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte
• La hotte n'est pas destinée à être installé au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson

• Cette hotte ne peut être branchée seulement sur une prise reliée à la terre. En cas de doute, besoin de un ingénieur qualifié
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

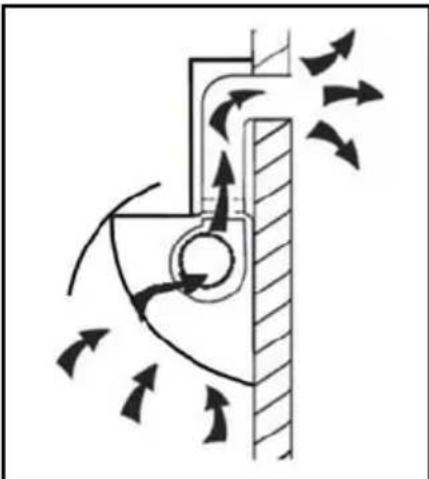

Installation (evacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra etre installee comme suit au moyen d'un conduit d'extraction (email, aluminium, tuyau flexible et non inflammable avec un diametre interieur de 150mm).

1. Avant l'installation, eteindre et debrancher l'appareil...

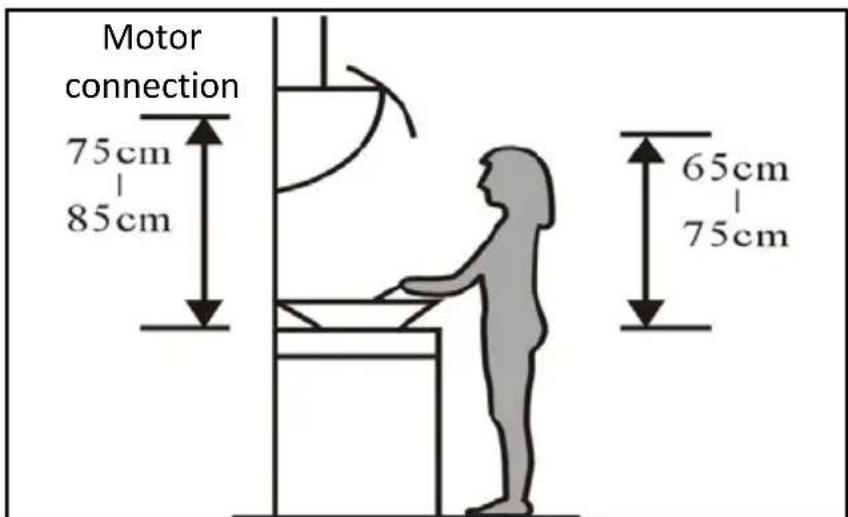

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

Lorsque la hotte et l'appareil alimenté en énergie autre que l'électricité fonctionnent en même temps, la pression négative dans la piece ne doit pas dépasser 4 Pa (4 x 10-5 bar)

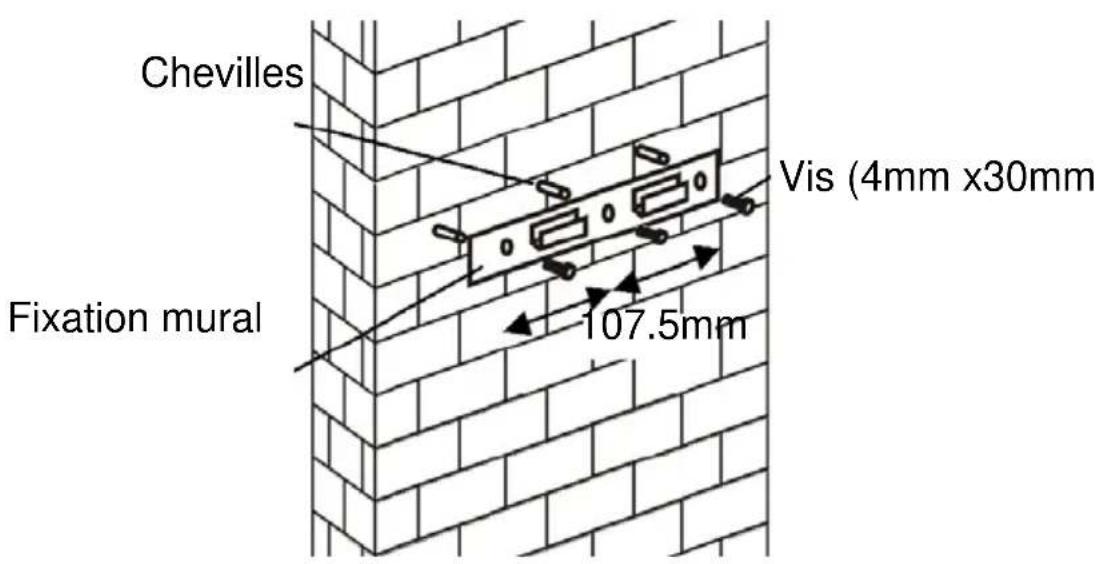

1. Percer 3 troughs de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

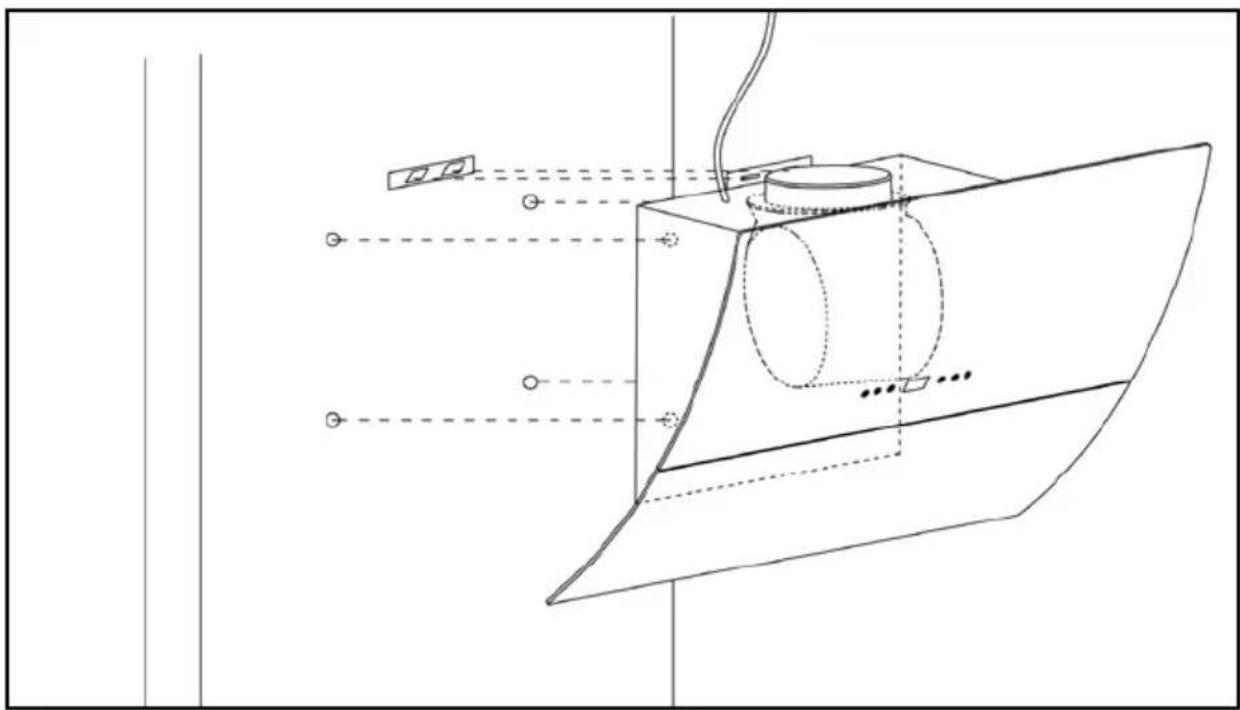

Pour le modele en panneau incliné, avant l'installation, il faut percer 4 trous supplémentaires de 8mm et y placer les vis de fixation et vis de fermeture.

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'échéppement est à fixer sur le clapet anti retard comme indiqué ci-dessous

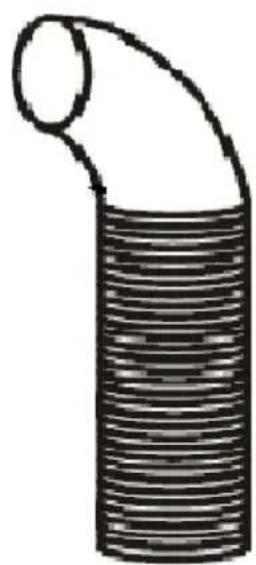

Tuyau d'évacuation

Hotte

6.

i Placer correctement le verre sur le dessus de la hotte
ii Fixer les 4 vis avec la rondelle. Afin d'eviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement.

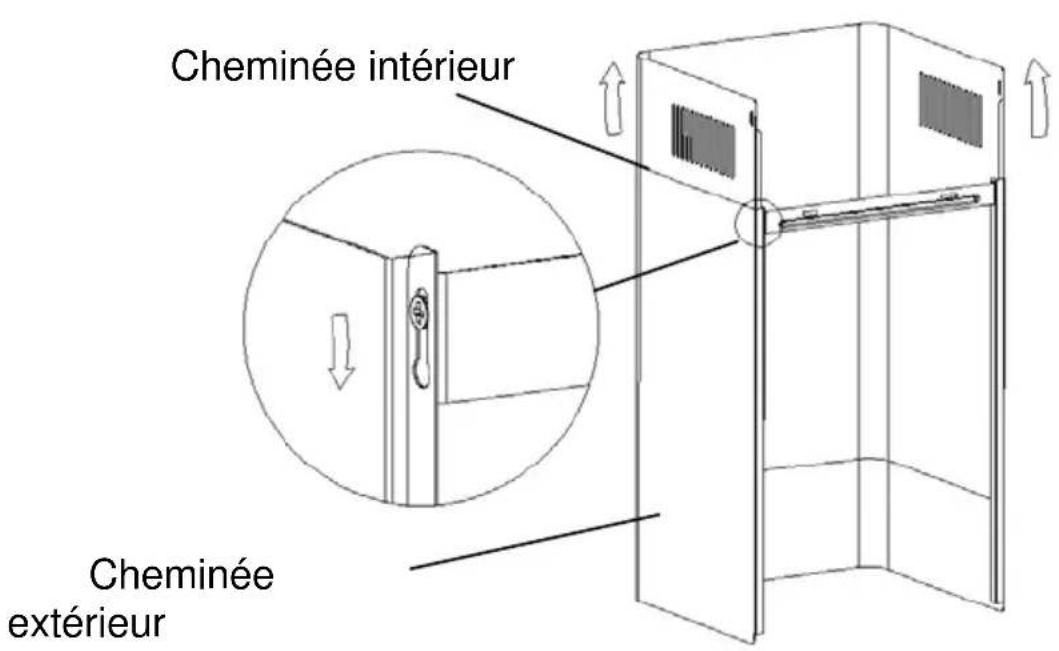

i Mettre la cheminée interieur dans la cheminée extérieur. Puis, faire glisser la cheminée interieure vers le haut. Ajuster pour atteindre la hauteur souhaitatione.
ii faire glisser la cheminée pour ajuster la hauteur de la chemine. Quand la hauteur souhaitée est atteinte, puis accrocher le support de fixation avec les vis comme la photo ci-dessous.

8.

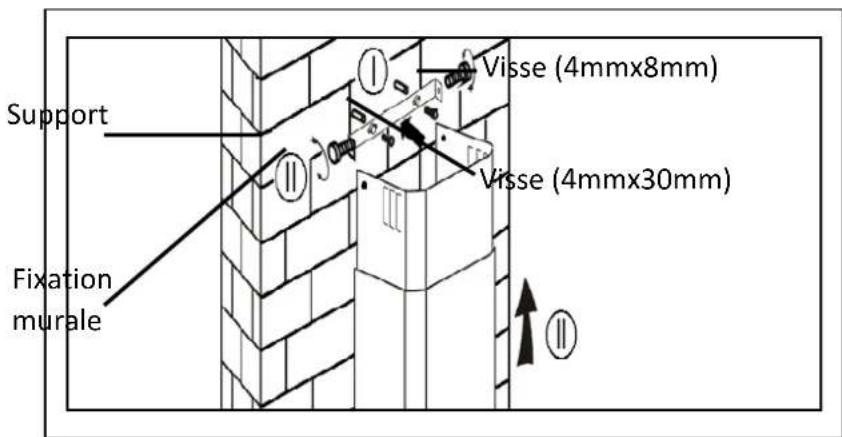

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptées.
2. Assemblez la hotte sur le support et fixez-la avec deux visses.

Installation (En recyclage)

Installation (En recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs.

Pour installez le filtré à charbon actif, retirez dans un premier temps le filtré àGRAISE.

Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

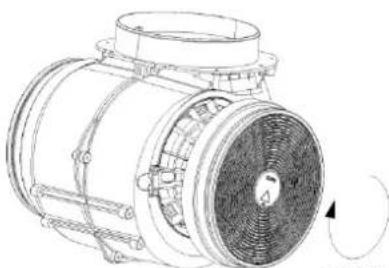

Positionnez le filtré à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faîtes pareil de l'autre côté.

Enclenché

CLOSE

Description du bandeau de commande

Vitesse

lumière

minuteur

LED afficher

récepteur

nettoyage off

du ventilateur

infrarouge

Vitesse du ventilateur

Bouton pour changer la vitesse du moteur suivant ycle'Low-Moyen-Haute-Off

Lumière

Pour allumer ON et OFF

Minuteur

1. Reglage de l'heure de la journee

Quand hote en mode veille (le moteur ne fonctionne pas), appuyez sur le bouton de la minuterie pour enter dans le réglage de l'heure.

Appuyez sur la touche 'la vitesse du ventilateur "pour régler l'heure de la journée et appuyez sur la touche « Lumière » pour régler les minutes.

1. Réglage de la minuterie

Lorsque la hotte est en mode de fonctionnement, appuyez sur le bouton de la minuterie pour regler le compte à rebours.

Appuyez sur le bouton minuterie une minuterie alors le compte à rebours va augmenter d'une minute. Le compte à rebours max est de 60 minutes.

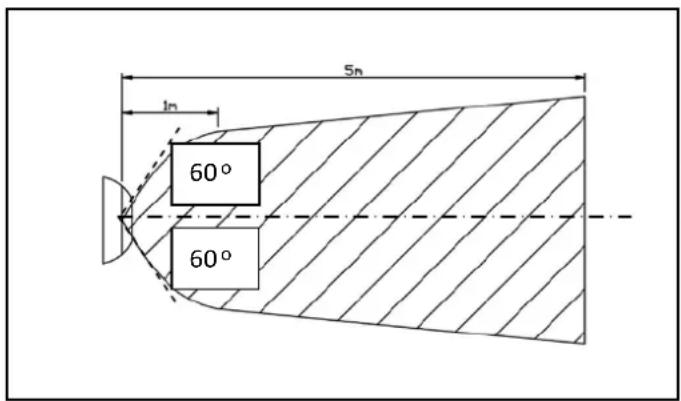

Récepteur infrarouge

Récepteur infrarouge pour la télécommande

Pour une meilleure utilisation de la télécommande, pls. voir ci-dessous les zones de contrôle efficaces.

Nettoyage

Appuyez sur le bouton pour activer le modele de nettoyage, panneau de verre s'ouvre mais le moteur ne fonctionne pas.

Off

Maintenez cette touche enforcée pendant 3 secondes pour eteindre la hotte. Panneau de verre s'ouvre.

Maintenance

Avant de nettoyer votre hotter, débranchez la prise de courant.

1.Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

2. Nettoyage mensuel pour le filtrer àGRAISSE

Important : nettoyer le filtrer àGRAISSER tous les mois évite des risques d'incendie.

Le filtré à graisse absorbe les graisses, les fumées et la poussière... ce qui affecté directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtré à graisse. Nettoyez-le avec un produit menager.

3. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte.

4. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranche la connexion, retirez les douilles et le cable de la hotte. Important : il est impossible de replacer les ampoules individuellement, il faut donc se procurer les ampoules, les douilles et le cable en même temps. (Leds : G4, Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectctez le cable d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée	La turbine de ventilateur est coignée	Eteignez l'appareil et faîtes intervenir un professionnel
mais	Le moteur est	pour la réparation
Aucune lumière,aucenewtillation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modele
	Cordond'alimentation	Rebranche le cordond'alimentation
Fortevibrationde lahotte	La turbine deventilateurest coincée	Faîtes intervenir unprofessionnel pour laréparation
	Le moteur n'estpas correctementfixé	Eteignez l'appareil et faîtesintervenir un professionnel pour la réparation
	L'unité n'est pascorrectement fixée sur le support	Décrochez l'appareil etverifiez l'installation etl'emplacement du supportde fixation
Faiblepuissanced'aspiratio	La hauteur entre lahote et la plaquede cuisson est tropélevée	Ajustez la hauteur entre 65-75cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre apparéil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la reférence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3); il peut être trouve sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet apparéil est produit conformément à la directive européen de 2002/69/CE concernant la mise au rebut des déchets d'équipes, électriques et électroniques.

Le fait que cet article ait eté réalisé en conformité avec les normes en vigueur, contribue à prévenir toute conséquence nuisible pour l'environnement et la santé, la simple mise au rebut de cet apparéil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut enaucun cas etre traité comme un dechet menager, il doit etre remis a un centre de collecte charge du recyclage des équipements electriques et electroniques.

Pour obtenir de plus amples détails au sujet au sujet du traitement, de l'élimination, et du recyclage de cet apparéil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
