Caractéristiques techniques	Cuisinière à gaz de 48 pouces avec 6 brûleurs, four à convection, finition en acier inoxydable.
Dimensions	Largeur : 121,9 cm, Profondeur : 73,7 cm, Hauteur : 91,4 cm.
Capacité du four	Capacité totale de 5,6 pieds cubes.
Type de combustible	Gaz naturel ou propane (kit de conversion inclus).
Utilisation	Idéale pour la cuisson de repas familiaux, pâtisserie et plats mijotés.
Entretien	Nettoyage facile grâce à la surface en acier inoxydable, grilles amovibles pour un nettoyage en profondeur.
Réparation	Service après-vente disponible, pièces de rechange accessibles.
Sécurité	Système d'allumage électronique, sécurité des brûleurs, protection contre les surchauffes.
Informations générales	Garantie limitée de 2 ans, certification CSA, disponible en plusieurs couleurs.

FOIRE AUX QUESTIONS - PRD48WLSGU THERMADOR

Comment allumer le four de la cuisinière THERMADOR PRD48WLSGU?

Pour allumer le four, tournez le bouton de contrôle du four sur la température souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que la cuisinière est branchée et que le gaz est ouvert.

Que faire si le brûleur ne s'allume pas?

Vérifiez que le gaz est ouvert et que la cuisinière est correctement branchée. Assurez-vous également que le brûleur est propre et que les pièces ne sont pas obstruées. Si le problème persiste, contactez le service technique.

Comment nettoyer la surface de cuisson en acier inoxydable?

Utilisez un nettoyant doux pour acier inoxydable et un chiffon non abrasif. Évitez les produits chimiques agressifs qui peuvent rayer la surface.

Comment régler la température du four?

Utilisez le bouton de contrôle du four pour régler la température. Tournez le bouton jusqu'à la température désirée affichée sur le cadran.

Quelle est la capacité du four de la THERMADOR PRD48WLSGU?

La capacité du four est de 117 litres, ce qui permet de cuire de grands plats ou plusieurs plats en même temps.

Comment changer une ampoule du four?

Pour changer l'ampoule, débranchez d'abord la cuisinière. Retirez le couvercle de l'ampoule en tournant dans le sens inverse des aiguilles d'une montre, puis remplacez l'ampoule par une ampoule de même type et remettez le couvercle.

Que faire si la cuisinière émet une odeur de gaz?

Éteignez immédiatement la cuisinière et ouvrez les fenêtres pour aérer. Ne rallumez pas la cuisinière et contactez un professionnel pour vérifier la fuite.

Comment régler les grilles du four?

Les grilles peuvent être positionnées à différentes hauteurs en les glissant dans les supports situés sur les côtés intérieurs du four.

La cuisinière THERMADOR PRD48WLSGU est-elle compatible avec le gaz propane?

Oui, la cuisinière peut être convertie pour fonctionner au propane, mais cela doit être fait par un technicien qualifié.

Comment programmer la minuterie du four?

Appuyez sur le bouton de la minuterie, sélectionnez le temps désiré à l'aide des boutons + et -, puis appuyez à nouveau sur le bouton pour confirmer.

Où puis-je trouver le manuel d'utilisation de la cuisinière?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Thermador ou obtenu en contactant le service client.

MODE D'EMPLOI PRD48WLSGU THERMADOR

1.1 Définitions des termes de sécurité 31
1.2 Consignes generales de sécurité 31
1.3 Manipulation sécuritaire des appareils 32
1.4 Sécurité électriche 32
1.5 Sécurité des gaz 33
1.6 Codes et normes de sécurité 34
1.7 Recommendations de ventilation 34
1.8 EXIGENCES DE DÉGAGEMENT ARRÊIRE 34
1.9 Mises en garde conformément à la proposition 65 de l'Etat de Californie 35

2 Avant de commencer 36

2.1 Pièces incluses 36
2.2 Outils et pieces nécessaires 36
2.3 Exigences d'alimentation et mise à la terre 36
2.4 Exigences concernant la ventilation 36

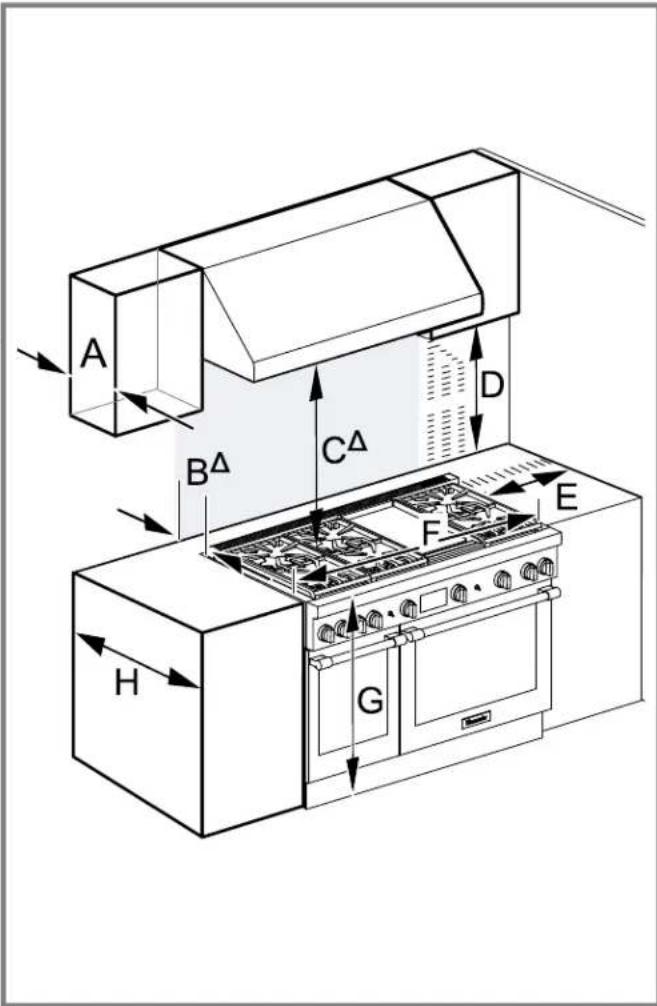

3 Exigences d'installation 37

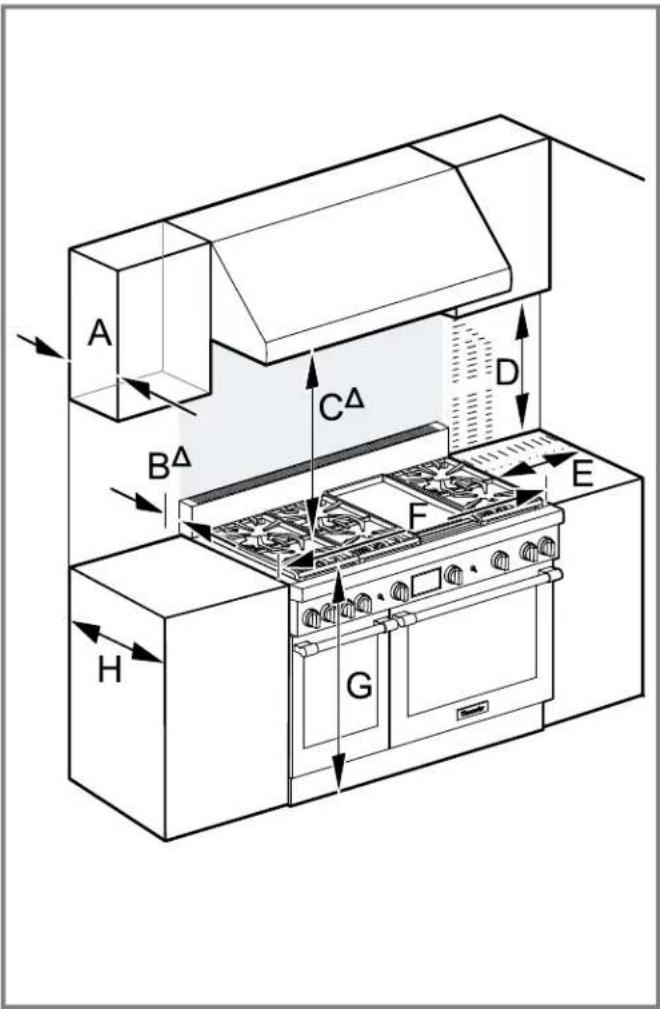

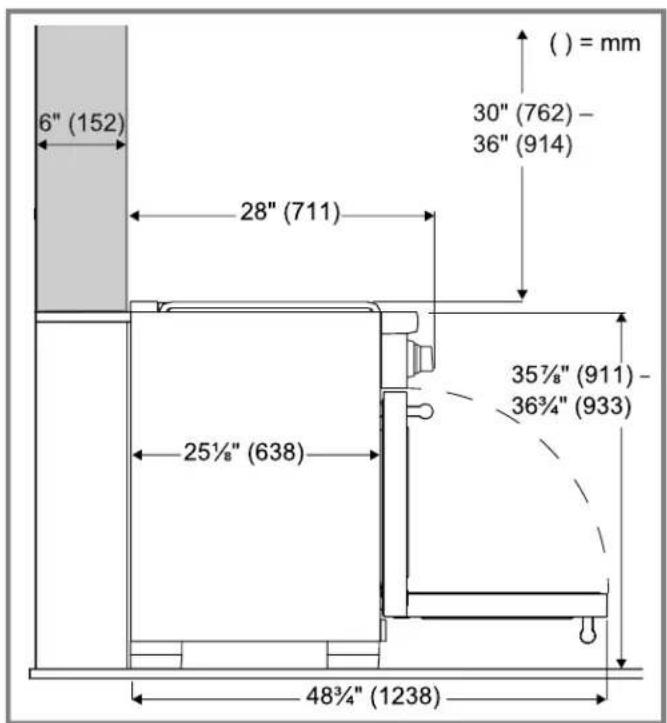

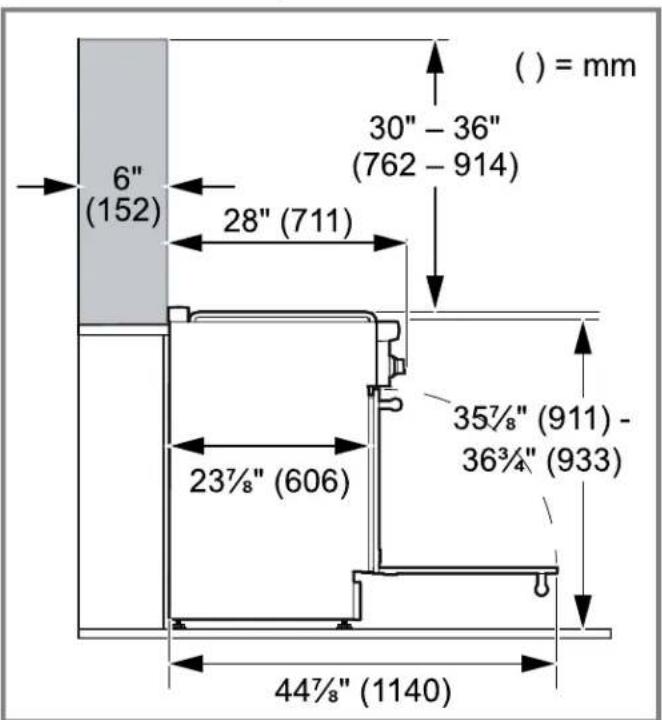

3.1 Exigences concernant l'emplacement 37

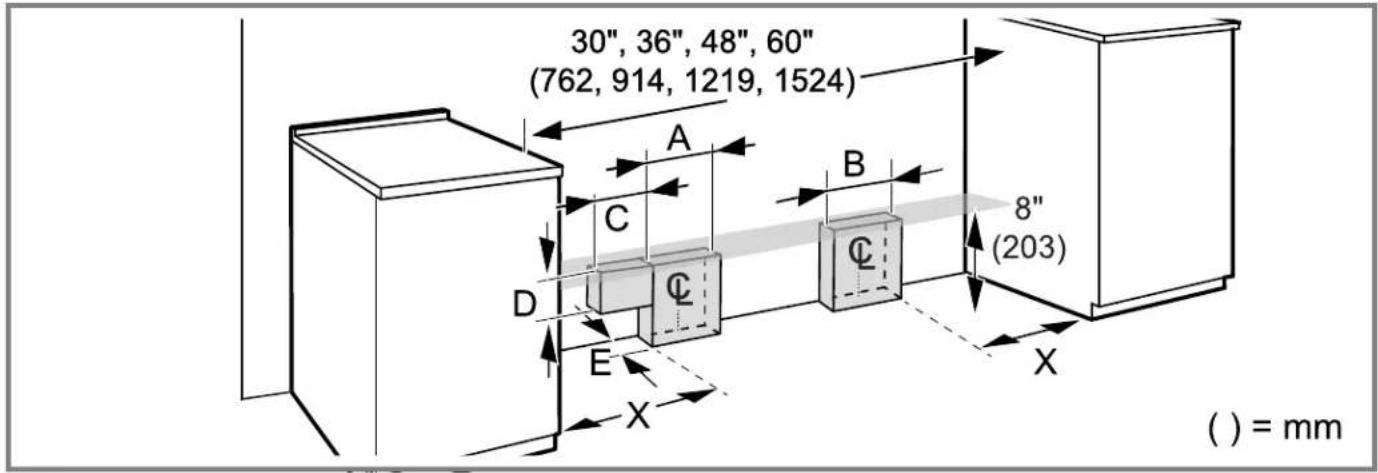

3.2 Besoins en gaz et en électricité 40

4 Avant I'installation 41

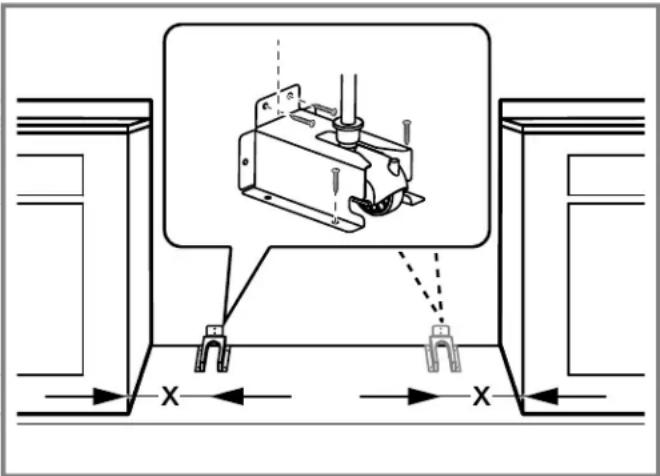

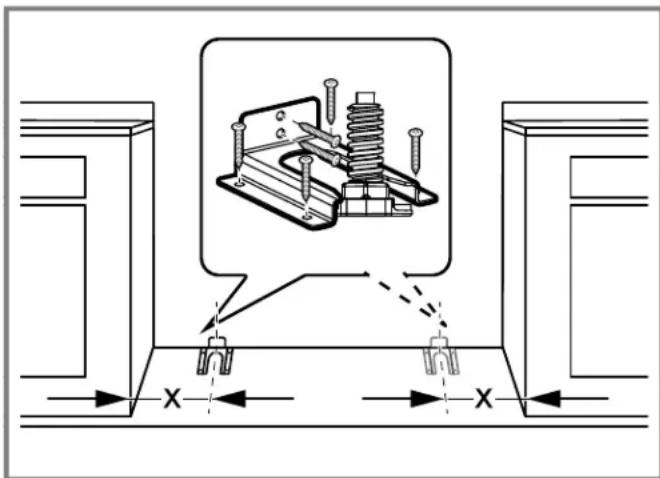

4.1 Montage de la console anti-basculement 41
4.2 Deballage et déplacement de l'appareil 42

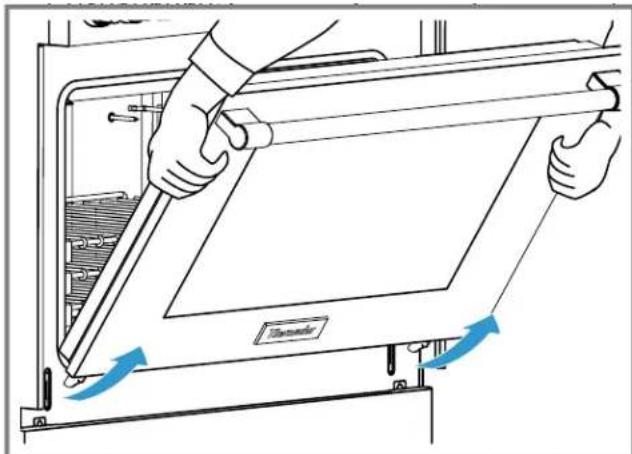

4.3 Retrait de la porte du four 43

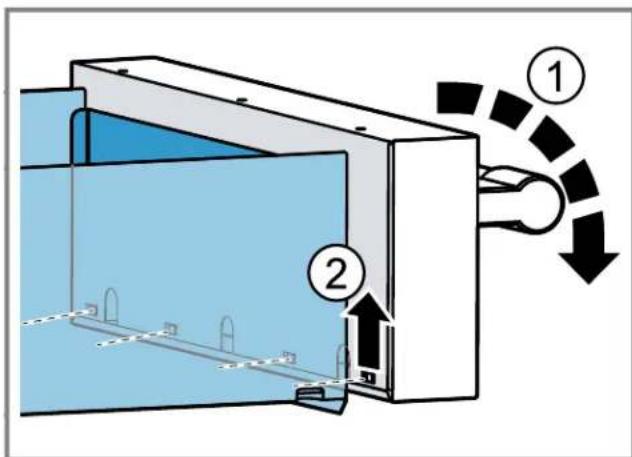

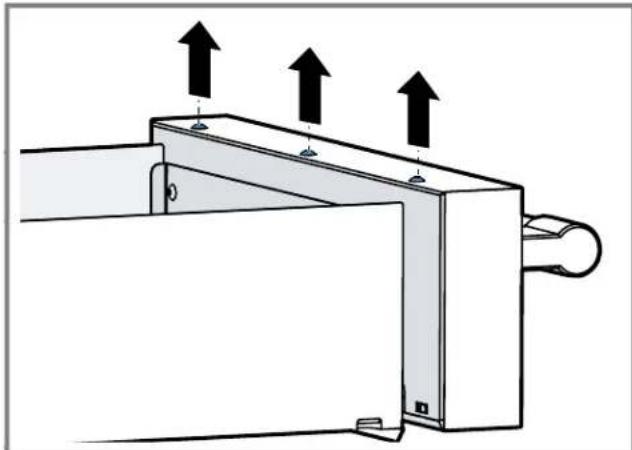

4.4 Retrait du tiroir chauffant 44

5 Besoins en gaz et raccordements 44

5.1 Installation à haute altitude 44
5.2 Exigences en matière de gaz 44

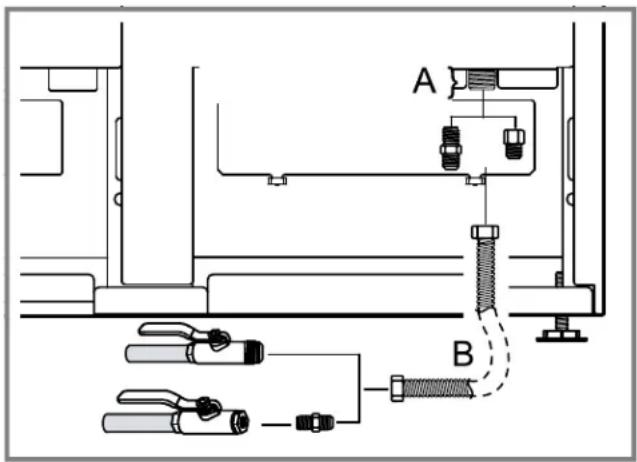

5.3 Raccordement de l'alimentation en gaz 45

6 Exigences electriques et connexion pour les modles GAZ. 45

6.1 Exigences du circuit d'alimentation électrique 46

7 Exigences electriques et connexion pour les modes BI-CARBURANT et INDUCTION. 48

7.1 Préparation à la connexion électrique 48

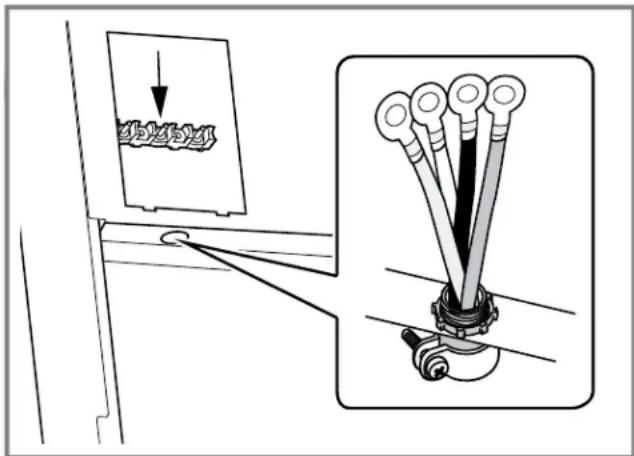

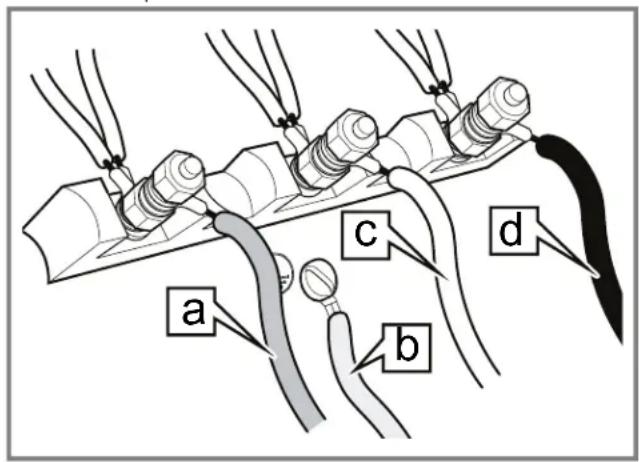

7.2 Installation d'une connexion à quatre fils 49
7.3 Installation d'une connexion à trois fils 49

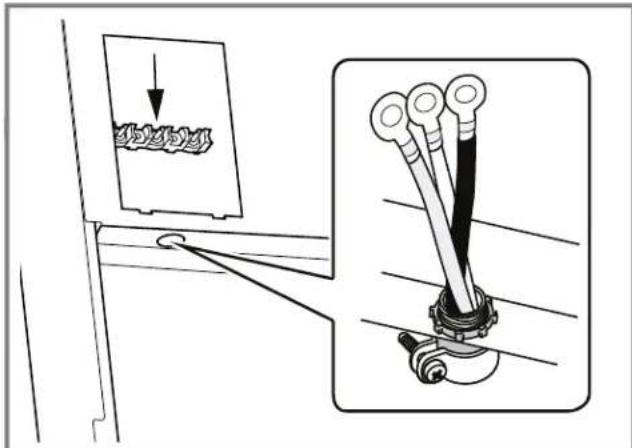

7.4 Diagrammes et schémas de câblage électrique.... 50

8 Procedure d'installation 50

8.1 Installation du dosseret bas (achete séparément) ... 50
8.2 Placer la cuisine 51

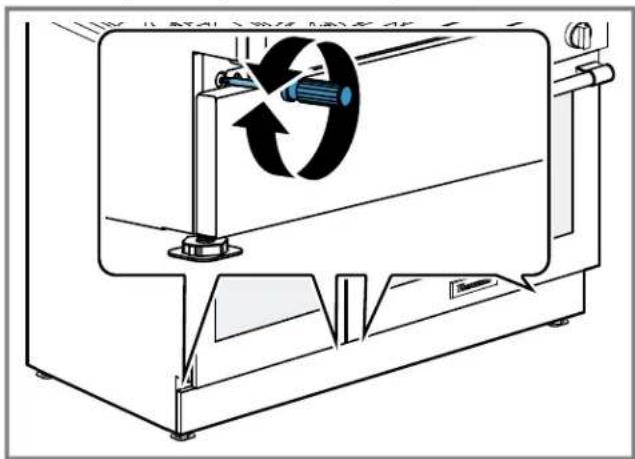

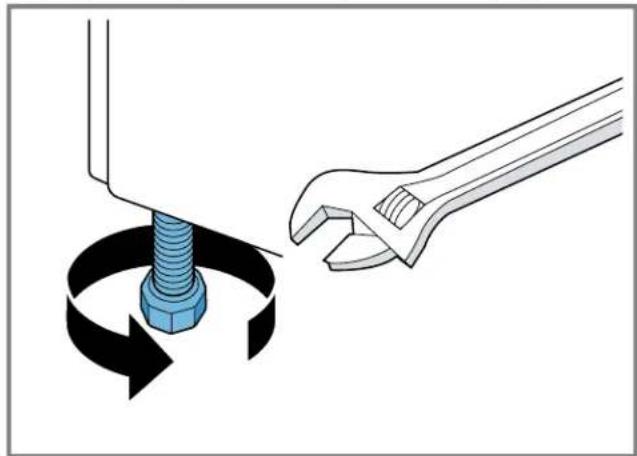

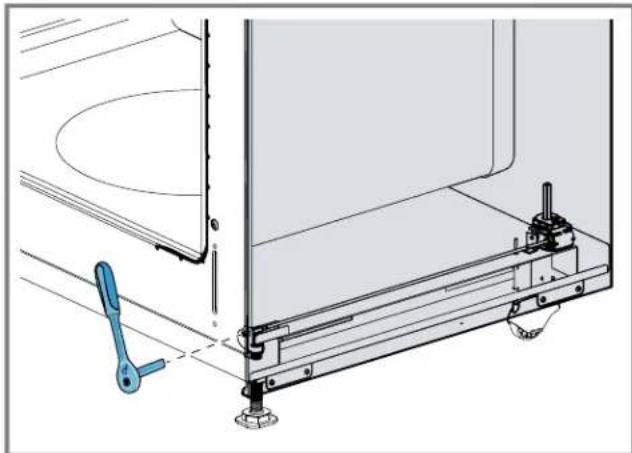

8.3 Reglage des pieds de nivellement 52

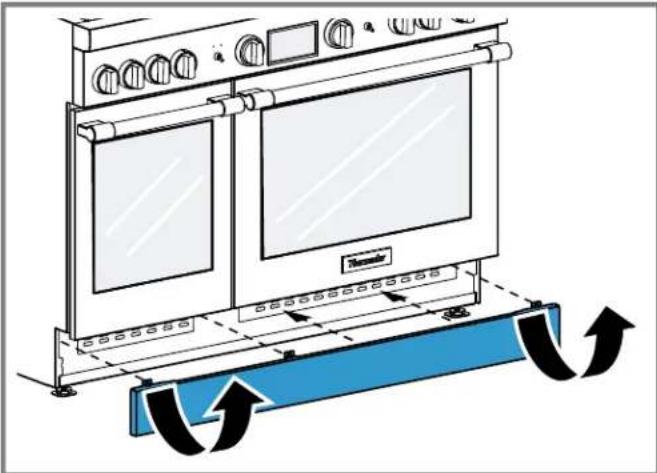

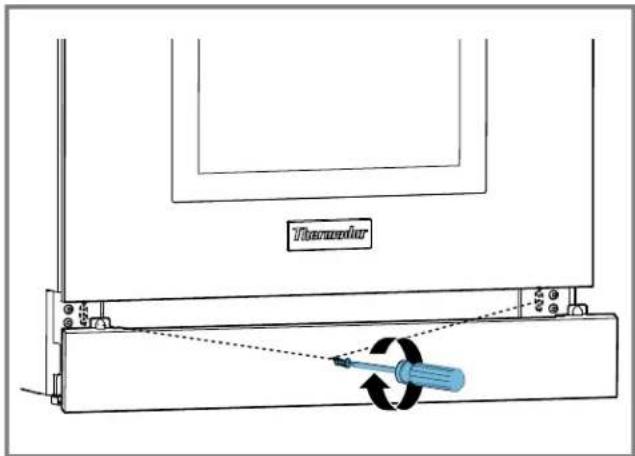

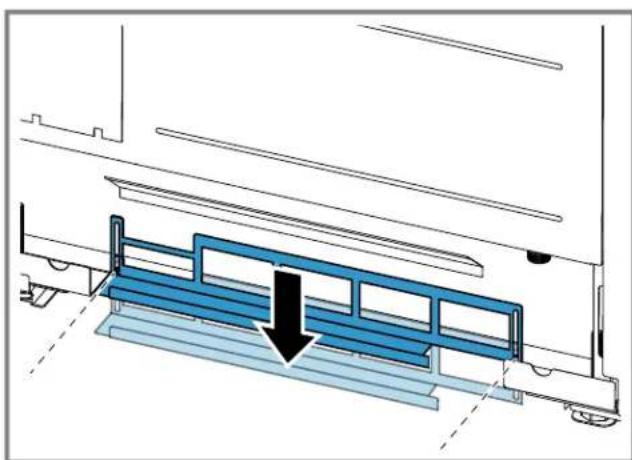

8.4 Réglage du panneau de la cordure inférieure de protection - modèles Pro Harmony® 53

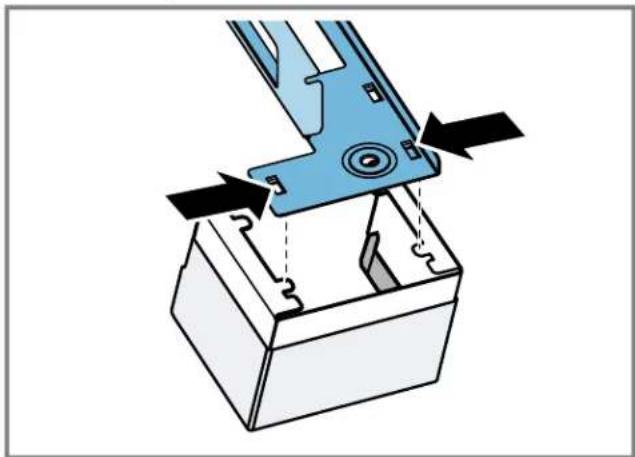

8.5 Installation des couvre-pieds - modeles Pro Grand® 53

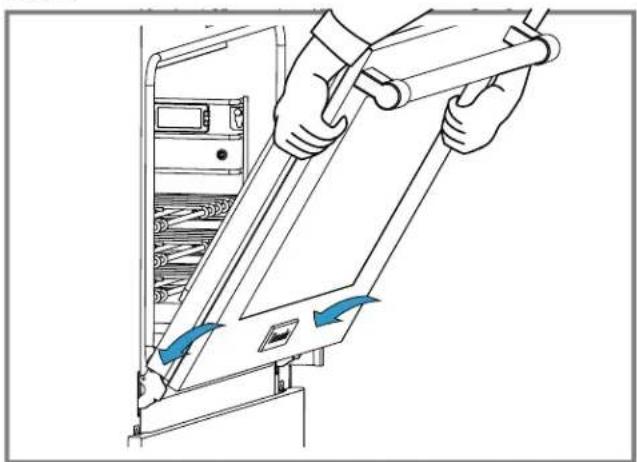

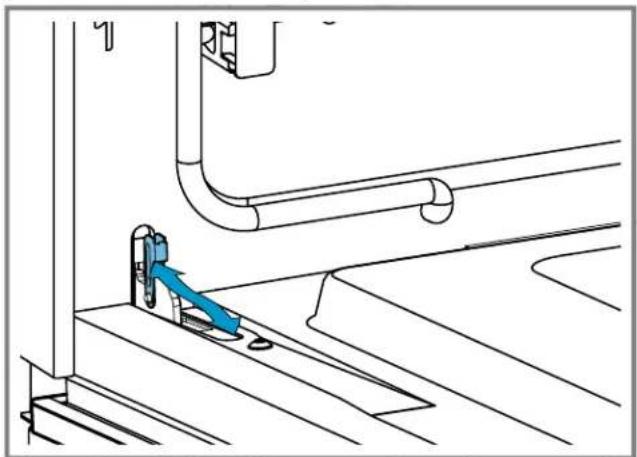

8.6 Réinstallation de la porte du four 53

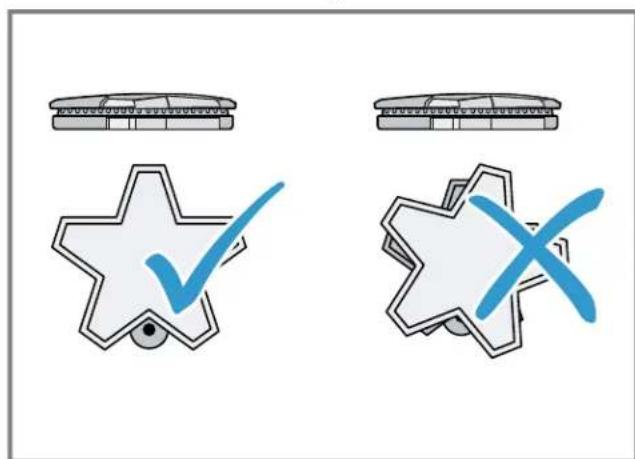

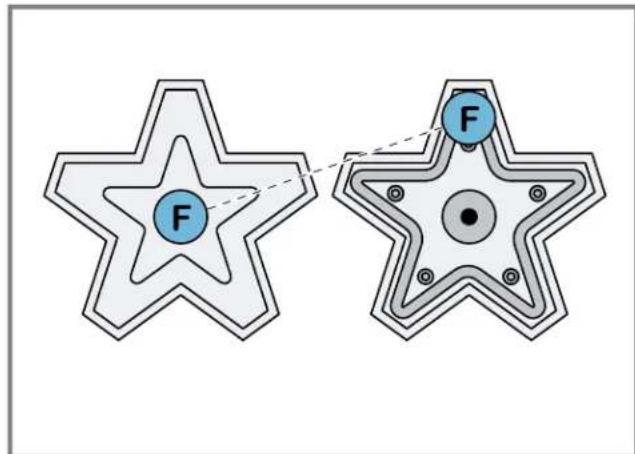

8.7 Placement du chapeau du bruleur 54

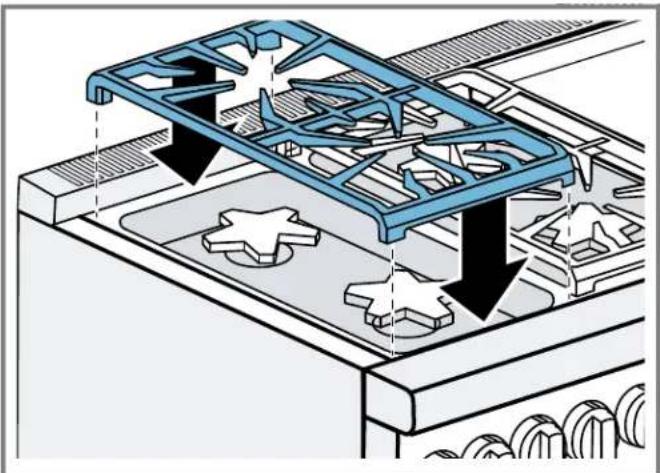

8.8 Placer les grilles de bruleur 55

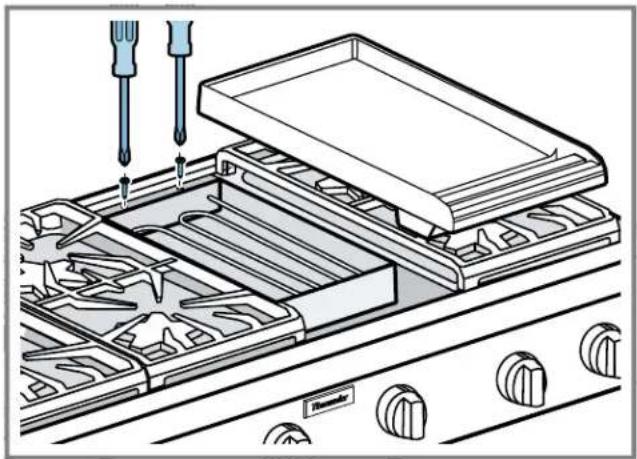

8.9 Préparation de la plaque électrique 55

9Opération d'essai 56

9.1 Test des brûleurs de cuisineire 56
9.2 Caracteristiques de la flamme 56

10 Lieste de contrôle de I'installateur. 57

11 Service à la clientèle 58

11.1 Numéro de modèle (E-Nr.) et numéro de fabrication (FD) 58

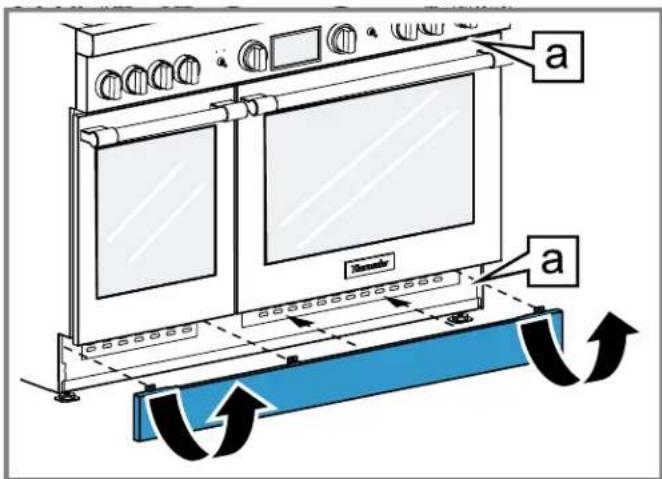

11.2 Emplacement de la plaque signaletique 58

Lisez toutes les instructions attentivement avant l'utilisation. Ces précautions réduiront le risque d'électrocution, d'incendie et de blessure pour les personnes utilisant l'appareil. Lorsque vous utilisez des appareils électroménagers, il importe de suivre les précautions de sécurité de base, y compris celles indiquées dans les pages suivantes.

AVERTISSEMENT: Si les directives ne sont pas suivies à la lecture, il y a un risque d'incendie ou d'explosion pouvant entraîner des dommages matériaux, des blessures ou un décès.

• Ne pas conserver ou utiliser de l'essence ou d'autres liquides ou vapeurs inflammables à proximé de cet apparéil ou de tout autre apparéil.

• QUE FAIRE SI VOUS PERCEVEZ UNE ODEUR DE GAZ

• Ne pas essayer de mettre un apparéil sous tension.

• Ne pas toucher d'interrupteur de courant électrique.
• Ne pas utiliser de téléphones dans l'édifice.
• Communiquer immédiatement avec le fournisseur de gaz depuis l'appareil téléphonique d'un voisin. Respecter les directives du fournisseur de gaz.

• S'il s'avere impossible de joindre le fournisseur de gaz, communiquer avec les pompiers.

• Utiliser les services d'un installer ou d'une agence de services qualifiés ou le fournisseur de gaz pour procéder à l'installation et aux réparations.

AVENTISSEMENT :

Ne jamais faire fonctionner la surface de la table de cuisson de cet apparéil sans surveillance.

• Le non-respect de cet avertissement pourrait entrainer un risque d'incendie, d'explosion ou de brûlure qui pourrait provoquer des dommages matériels, des blessures ou un décès.
• En cas d'incendie, se tenir à l'écart de l'appareil et appeler immidiatement les pompiers.

NE PAS ESSAYER D'ETEINDRE UN INCENDIE DE GRAISSE OU D'HUILE AVEC DE L'EAU.

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

1.1 Définitions des termes de sécurité

Voutrouvezeci des explications sur les mots de signalisation de sécurité utilisés dans ce manuel.

AVERTISSEMENT

Signale un risque de mort ou de blessure grave si l'advertissement n'est pas respecté.

MISE EN GARDE

Signale un risque de blessures mineures ou moderées si l'advertissement n'est pas respecté.

AVIS:

Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégats matériels ou endommager l'appareil.

Remarque : Ceci vous signale des informations et/ou indications importantes.

1.2 Consignes générales de sécurité

Tous les manuels des produits peuvent etre telecharges en ligne à l'adresse www.thermador.ca/fr/soutien/ manuels-du-proprietre.

IMPORTANT:L'APPAREIL DOIT ETRE INSTALLLE PAR UN INSTALLATEUR QUALIFIÉ.

IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR L'UTILISATION DE L'INSPECTEUR ELECTRIQUE LOCAL.

INSTALLATEUR:PRIÈRE DE LAISSE RCES INSTRUCTIONS D'INSTALLATION AVEC CET APPAREIL À L'INTENTION DU PROPRIÉTAIRE.

PROPRIÉTAIRE: Prière de conserver ces instructions pour référence ultérieure. Lisez toutes les consignes de sécurité avant d'utiliser l'appareil. Demandez à l'installateur de vous montré où se trouvent le disjoncteur électrique et le robinet d'arrêt de l'alimentation en gaz afin que vous sachiez comment et où couper le gaz et l'électricité de l'appareil.
Examinez l'appareil après l'avoir déballé. En cas de dommage en cours de transport, ne branchez pas l'appareil.

AVERTISSEMENT

Si les consignes du present manuel ne sont pas suivies à la lecture, il y a un risque d'incendie ou d'électrocution pouvant entraîner des dommages matériels ou des blessures.

Ne pas réparer, remplacer ni retirer toute piece de l'électroménager à moins que cela ne soit spécifiquement recommandé par les manuels. L'installation, les réparations ou l'entretien inadéquats pourraient cause des blessures ou des dégats matériels.

• Consulter ce manuel pour les directives d'utilisation.
  Toutes les autres réparations doivent être effectuées par un prestataire de services agréé.

AVERTISSEMENT

DANGER DE BASCULEMENT SUR LES CUISINIÈRES

Toutes les cusinières peuvent basculer et entraîner des blessures. Pour éviter tout basculement accidentel de la cusinière, fixez-la au sol, au mur ou à l'armoire en installing le support anti-basculement fourni.
- Un enfant ou un adulte peut faire basculer la cusinière et être tué ou gravement blessé. Vérifiez que le support antibasculément est correctement installé. Assurez-vous que le support anti-basculé est engagé lorsque la cusinière est déplacee.
- NE PAS faire fonctionner la cusinière si le support antibasculément n'est pas en place. Non-respect des instructions de ce manuel peut entraîner la mort ou des brûlures graves pour les enfants et les femmes.
Si la cusinière est déplacee pour le nettoyage, l'entretien ou toute autre raison, assurez-vous que le support anti-bascule est correctement re-engagé lorsque la cusinière est remise en place. En cas d'utilisation anormale (telle qu'une personne debout, assise ou appuyee sur une porte ouverte), le non-respect de cette precaution peut entrainer le basculement de la cusinière. Des blessures peuvent résultat du deversement de liquides chauds ou de la cusinière elle-même.
Vérifiez que le support anti-basculement est correctement installé et utilisé. Inclinez delicatement la cusinière vers l'avant de l'arrière pour s'assurer que le support anti-bascule s'engage dans la patte de la cusinière et empêche le renversement. La cusinière ne doit pas se déplacer de plus de 1 po (2,5 cm).

Couper l'alimentation électrique et de gaz avant toute réparation.

IMPORTANT CONSIGNES DE SECURITÉ LIRE ET CONSERVER CES INSTRUCTIONS

Ne jamais modifier ni alterer la structure de l'appareil électroménager.

• Par exemple, ne retirez pas les pieds d'ajustement, les panneaux, les couvre-fils ou les vis ou supports anti-basculement.

L'appareil ne doit être utilisé que s'il est installé par un technicien qualifié conformément à ces instructions d'installation et à tous les règlements et codes. Le fabricant n'est pas responsable des dommages resultant d'une installation incorrecte ou du non-respect des codes et règlementations locaux appropriés.

Pour éliminer le risque de brûlure ou d'incendie lorsque vous vous étirez au-dessus des surfaces chauffantes de l'électroménager, il faut éviter d'installer des armoires de rangement au-dessus de la surface de l'électroménager.

Si une armoire de rangement est installe, il est possible de réduire le risque en installing une hotte qui dépasse (horizontal) d'au moins 5 po (127 mm) le bord du fond de l'armoire.
Vérifier que la profondeur des armoires au-dessus de la table de cuisson est au maximum de 13 po (330 mm).

AVERTISSEMENT

NE PAS installer cet apparéil à l'extérieur.

AVERTISSEMENT

Retirer tout le ruban adhésif et l'emballage avant d'utiliser l'électroménager.

• Éliminez l'emballage d'une manière respectue de l'environnement.
• Ne laissez jamais les enfants jouer avec le matériel d'emballage.
• Conserve les pieces de petite taille dans un endroit sur, car elles peuvent etre avalaes facilement.

AVERTISSEMENT

Pour éviter un possible risque de brûlure ou d'incendie, une protection arrêté spécialement conçue pour l'appareil devrait être installé chaque fois que l'appareil est utilisé.

MISE EN GARDE

Cet apparéil est conçu comme un apparéil de cuisson. Pour des raisons de sécurité, ne l'utilise jamais pour réchauffer ou chauffer une piece. Cela pourrait entraîner une intoxication au monoxyde de carbone et une surchauffe de l' apparéil.

1.3 Manipulation sécuritaire des apparêils

AVERTISSEMENT

L'unité est fourde et son déplacement exige au moins deux personnes ou encore un équipement approprié.

Ne pas soulever l'appareil par la poignee de porte.
Ne soulevez pas l'appareil par le panneau de commande du four.
Retirez la portepour une manipulation et une installation plus faciles.Voir les instructions dans ce manuel.

AVERTISSEMENT

Certaines surfaces cachées peuvent avoir des tranchants.

Redoubler de vigilance quand vous passez la main derrière ou sous l'appareil electroménager.
- Portez des gants pour éviter de vous couper les doigts sur les rebords pointus au cours de l'installation.

1.4 Sécurité électrique

• Installateur - indiquez au propriétaire l'emplacement du disjoncteur ou du fusible. Identifiez sa position pour pouvoir le retrouver facilement.
• S'il y a lieu, conformément au Code national de l'électricit (ou au Code canadien de l'électricité), cet appeareil doit être installé sur un circuit de dérivation séparé.
  L'appareil, une fois installé, doit être électricquement mis à la terre conformément aux codes locaux ou, en l'absence de codes locaux, au National Electrical Code, NFPA 70 dernieré édition, ou au Canadian Electrical Code, CSA C22.1 dernieré édition.
  Voir la fiche signalétique pour plus d'information.

AVERTISSEMENT

Avant l'installation, couper l'alimentation au panneau de service.

• Verrouiller le panneau de service pour empêcher que l'alimentation ne soit rétablee par accident.

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

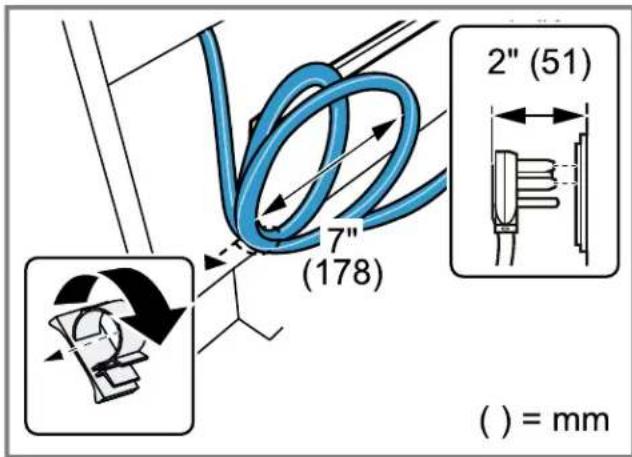

Pour les électroménagers dotés d'un cordon d'alimentation avec fiche, ne pas couper ni enlever la broche de mise à la terre.

Pour éviter toute électrocution, brancher le cordon dans une prise de courant correspondante avec mise à la terre.
En cas de doute concernant la mise à la terre appropriée de la prise murale, le client doit faire vérifier cette-ci par un electricien qualifié.

AVERTISSEMENT

RISQUE D'ÉLECTROCUTION

• Débranche l'alimentation avant l'installation ou l'entretien. Avant de rétablit l'alimentation, s'assurer que toutes les commandes sont à la position d'arrêt (OFF).
  NE PAS enlever de raccords.
  NE PAS utiliser de rallonge.
• Une mise à la terre inadéquate peut entraîner un risque d'électrocution.
  Tout manquement à ces directives peut entraîner la mort ou une électrocution, ou déclencher un incendie. INSTRUCTIONS DE MISE À LA TERRE
  Cet apparéil doit être mis à la terre.
  La mise à la terre réduit le risque de chocolélectrique en fournissant une voie sûre pour le courant électrique en cas de court-circuit.
  Assurez-vous que l'appareil est correctement installé et mis à la terre par un technicien qualifié.
  L'installation, les raccordements electriques et la mise à la terre doivent être conformes avec tous les codes en vigueur.

N'utilisez pas de rallonge. Si le cordon d'alimentation est trop court, demandez à un électricien ou un technicien qualifié d'installer une prise à proximé de l'appareil. Avant demettre sous tension la source d'alimentation, vérifie que toutes les commandes sont à la position OFF (Arrêt).

1.5 Sécurité des gaz

Exigences pour l'alimentation en gaz :

• Vérifier le type de gaz fourni à cet endroit. S'assurer que l'appareil est bien raccordé au type de gaz pour lequel il est certifié.

• Installer un robinet d'arrêt pres de l'électroménager. Il doit être facilement accessible en cas d'urgence.

• L'installateur doit procéder au test de fuites selon les consignes fournies dans le préSENT manuel.
  L'appareil et son propre robinet d'arrêt doivent être déconnectés de la canalisation du système d'alimentation en gaz au cours de test aux pressions qui dépassent 12 PSI (3,5 kPa).
  L'électroménager doit être isolé de la canalisation du système d'alimentation en gaz en fermant son propre robinet d'arrêt manuel pour tout test de pression à des pressions égales ou inférieures à 1/2 PSI (3,5 kPa).

• Une ligne de production métalliqueouple ou un tuyau métallique fixedoit etreeutilise pour raccarder le gaz à l'appareil. Si une conduite de gaz en métal ne peut pas etreutilisée,veuillezvousadresseraunelectricienagréedocalouaux codesélectriqueslocaux pourobtenir une mise a la terre appropriée.
  Gaz naturel — Colonne d'eau de 7 pouces. (17,4 mbar) min., 14 pouces (34,9 mbar) maximum.
  Gaz propane — Colonne d'eau de 11 pouces. (27,4 mbar) min., 14 pouces (34,9 mbar) maximum.

L'appareil peut être utilisé en toute sécurité en cas de panne de courant. Seuls les brûleurs normaux du haut peuvent être allumés manuellement.

Gardez toujours la zone de l'appareil à l'écart des matériaux combustibles, de l'essence et d'autres vapeurs et liquides inflammables.

MISE EN GARDE

Lors du raccordement de l'appareil au gaz propane, assurez-vous que le réservoir de gaz propane est équipé de son propre régulateur de haute pression en plus du régulateur de pression fourni avec l'appareil. La pression de gaz maximale de cet appareil ne doit pas dépasser 14,0 po de colonne d'eau (34,9 mbar) entre le réservoir de gaz propane et le régulateur de pression.

AVIS DE SECURITE IMPORTANT : La combustion du combustible de cuisson au gaz génére certains sousproduits qui figurent sur la liste des substances reconnues par l'Etat de Californie comme cancérigènes ou pour la reproduction. Pour minimiser l'exposition à ces substances, faites toujours fonctionner cet apparéil conformément aux instructions contenues dans ce livre et assurez une bonne ventilation.

IMPORTANT CONSIGNES DE SECURITÉ LIRE ET CONSERVER CES INSTRUCTIONS

Installation au gaz propane

• Le réserve de gaz propane doit être doté de son propre régulateur de pression élevée. De plus, le régulateur de pression livre avec cet apparéil doit aussi être utilisé.
  L'électroménager est livré de l'usine prét à utiliser avec du gaz naturel. Il doit être converti pour usage avec gaz propane. Un technicien qualifié ou un installateur certifié doit proceder à la conversion.

Pour les installations au Massachusetts

L'installation doit être executée par un entrepreneur, un plombier ou un ajusteur d'appareils à gaz qualifié ou autorisé par l'État, la province ou la région d'installation de cet electroménager.
Le robinet d'arrêt doit être robinet à gaz avec poignées en T.
Le connecteur à gazouple ne doit pas dépasser 36 pouces.

Installateur: prière d'indiquer au propriétaire, l'emplacement du robinet d'arrêt.

1.6 Codes et normes de sécurité

Cet apparéil est conforme aux plus récentes versions de l'une ou plus des normes suivantes :

UL 858 - Cuisinières électriques domestiques
ANSI Z21.1/CSA 1.1, Appareils électroménagers pour la cuisson à gaz
CAN/CSA C22.2 no 61 - Cuisinières domestiques

Codes applicable :

• Vérifiez les codes duBATIMENT locaux pour connaître la bonne méthode d'installation de l'appareil.
• Les codes locaux peuvent varier. L'installateur est responsable de s'assurer que l'installation, les connexions de gaz et d'électricité et la mise à la terre sont conformes à tous les codes applicables. Le fabricant n'est pas responsable d'une installation incorrecte ou du non-respect des codes et réglementations locaux appropriés.
  L'installation d'appareils concus pour une installation dans des maisons préfabriquées (mobiles) doit être conforme à la Norme de sécurité et de construction de

maisons préfabriquées, Titre 24 CFR, Partie 3280 [anciennement la Norme federale pour la construction et la sécurité des maisons mobiles, Titre 24, HUD {Partie 280}] ou avec les codes locaux le cas échéant.

• L'installation d'appareils conçus pour les remorques de partir de loisirs doit être conforme aux codes de l'Etat ou autres ou, en l'absence de tels codes, à la norme ANSI A119.5 Park Model Recreational Vehicle.
• En l'absence de codes locaux, l'appareil doit être installé conformément au National Electrical Code NFPA 70 version actuelle et National Gas Code NFPA 54/ANSI Z223.1 - version actuelle. Au Canada, l'installation doit être conforme au Code canadien de l'électricité, CSA C22.1-02 et aux dernières editions du Code d'installation du gaz naturel et du propane CSA B149.1 et du Code d'entreposeage et de manutention du propane CSA B149.2 et/ou codes locaux.

Il est de la responsabilité du propriété et de l'installateur de déterminer si des exigences et/ou des normes supplémentaires s'appliquent à des installations spécifiques.

1.7 Recommendations de ventilation

Nous recommendons fortement l'installation d'une hotte de ventilation au-dessus de cet apparéil.

La hotte doit être installée conformément aux instructions fournies avec la hotte.

AVERTISSEMENT

L'électroménager ne doit pas être installé avec un système de ventilation qui souffle l'air vers le bas en direction des brûleurs. Ce type de système de ventilation peut entraîner des problèmes d'allumage et de combustion avec l'appareil de cuisson au gaz pouvant causer des blessures corporelles ou un fonctionnement indésirable.

1.8 EXIGENCES DE DÉGAGEMENT ARRIÈRE

Pour éviter de tacher le mur arrêté, on recommende des matériaux de construction non-poreux, résistants à haute température qui convennent à un environnement propre à la cuisson.

IMPORTANT: Il est possible que la paroi arrirée se décolore sous certaines conditions de cuisson.

Modèles convenant à un dégagement arrière de 0 po par rapport aux surfaces combustibles :

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

PCG305xx
PRG305xx
PRG304xx
PRD305xx
PRD304
PRD488BHU/C
PRG488BH
PRD606xx
PRI30LBxx
PRI36LBxx

Tous les autres modèles :

Lors de l'utilisation de la garniture d'ilot incluse, un dégagement arrière minimum de 6 po (152mm)^ est requis par rapport à une surface combustible.
Lors de l'installation contre une surface combustible, un dosseret bas Thermador est requis pour un dégagement arrière de 0 po avec la surface combustible. Il faudrait acheter séparément un dosseret bas Thermador.
- Un dégagement arrêté à une surface recouverte d'un matériel incombustible (métal, carreaux de céramique, brique, marbre ou pierre)* , est de 0 po lors de l'utilisation de la garniture d'ilot incluse.

Les dégagements de moins de 6 po (152 mm) doivent être approvés par le et / ou par l'autorité locale compétente.

Les dégagements pour matériaux non combustibles ne sont pas abordés dans la norme ANSI Z21.1 et ne sont pas certifiés par la CSA.

1.9 Mises en garde conformément à la proposition 65 de l'Etat de Californie

Ce produit pourrait contérer un produit chimique reconnu par l'Etat de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, vous pourriez devoir apposer l'étiquette suivante sur l'emballage du produit comme requis par la Californie :

AVERTISSEMENT ISSUE DE LA PROPOSITION 65 DE L'ETAT DE LA CALIFORNIE :

AVENTISSEMENT

Cancer et dommages à la reproduction - www.P65Warnings.ca.gov

2 Avant de commencer

Ce manuel d'installation couvre plusieurs modèles. Tous graphiques sont représentatifs. Notre apparéil peut varier en apparpure et en fonctionnalités.

2.1 Pièces incluses

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'eventuels dégats dus au transport et pour vous assurer de l'intégrality de la livraison.

Support anti-bascule
Vis cruciformes de 112 po (38 mm) (4)
- Cosses de borne; pour une utilisation avec des installations cabledes (non requis pour les installations canadiennes)
- Fil de raccordement blanc (adaptateur 3 fils)

2.2 Outils et pieces nécessaires

Préparez ces outils et accessoires avant de commencer à installerer votre électroménager.

Outils

Crayon
Ruban à mesurer
Niveau
Lunettes de protection
Gants de sécurité
Perceuse a main ou electrique
Foret de 3% po (4,76mm)
Foret de 1 / 8 po (3,17mm)
Tournevis à embout étoile T20
Tournevis à embout étoile T30
- Tournevis cruciforme
Tissu ou carton pour protégger le sol
- Chariot à meubles ou traineau
- Modèles à gaz uniquement :
Clé polygonale ou clique et douille de 7 / 16 po (11 mm)
- Clé à molette de 12 po (305 mm)

Pieces supplémentaires requisés

Ancrages pour cloisons sèches / béton
- Trousse de cordon d'alimentation 40 ou 50 A avec décharge de traction; selon les codes locaux. (Modèle bi-énergie uniquement : pas nécessaire pour les installations au Canada, le cordon est préinstallé en usine.)
Corde / ficelle
- Modèles à gaz uniquement :
Adaptateurs évasés NPT (2)
Composé de tuyau/ruban
Ligne flexible de 3 / 4 po (19 mm)

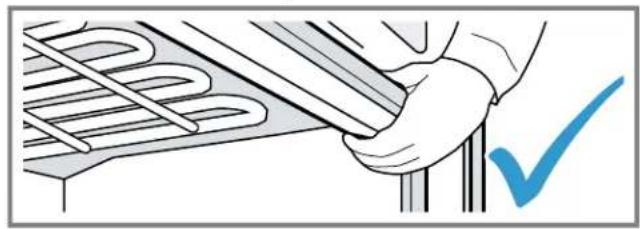

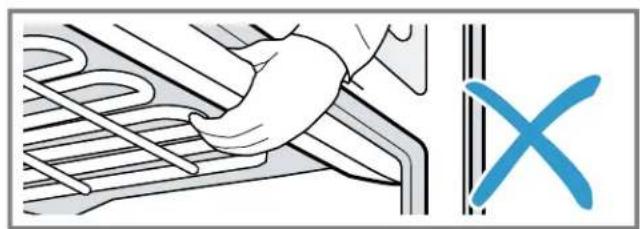

AVIS:

Il est possible que la paroi arrêté se décolore sous certaines conditions de cuisson.

2.3 Exigences d'alimentation et mise à la terre

La prise de courant doit être correctement mise à la terre selon tous les codes applicables.

2.4 Exigences concernant la ventilation

A VERTISSEMENT

L'électroménager ne doit pas être installé avec un système de ventilation qui souffle l'air vers le bas en direction des brûleurs. Ce type de système de ventilation peut entraîner des problèmes d'allumage et de combustion avec l'appareil de cuisson au gaz pouvant causer des blessures corporelles ou un fonctionnement indésirable.

• Reportez-vous au « Guide de planification de la ventilation » pour les combinaisons de ventilation approvées.
  Il est fortement recommendé d'installer cet apparéil en conjunction avec une hotte de ventilation Thermador. En raison de la capacité thermique élevée de cet apparéil, une attention particulière doit être accordée à l'installation de la hotte et des conduits pour s'assurer qu'ils sont conformes aux codes du batiment locaux.
• La ventilation à tirage descendant ne doit pas être utilisée. Le « Guide de planification de la ventilation » indique les options de hotte de ventilation et les directives de capacité de ventilateur recommandées.
  En raison de la chaleur elevée des brûleurs de la cuisine, l'installation d'un four à micro-ondes avec un système de ventilation au-dessus de la cuisine n'est pas recommandée sur les modèles autres que les cuisine à 5 brûleurs et à induction de 30 po. Reportez-vous au manuel d'installation du fabricant du dessus du four ou de la plaque de cuisson (OTR) pour les dégagements.
• Les hottes de ventilation et les souffleurs sont conçues pour être utilisées avec des conduits à simple paroi. Cependant, certains codes duBATIMENT locaux ou certains inspecteurs peuvent exiger des conduits à double paroi.Consultez les codes duBATIMENT locaux et/ou les agences locales avant de commencer pour vous assurer que l'installation de la hotte et du conduit répondra aux exigences locales.

AVIS:

La plupart des hottes de cuisine contiennent des composants combustibles qui doivent etre pris en compte lors de la planification de I'installation.

Preparation de I'aération

1. Sélectionnez les modèles de hotte et de ventilateur.

2. Pour les installations murales, la largeur de la hotte doit, au minimum, etre egale à la largeur de la cuisineire/du dessus de la plaque de cuisson. Lorsque I'espace le permet, une hotte plus large que

la cusinière/le dessus de la cusinière peut être souhaitable pour améliorer les performances de ventilation.
- Pour les installations en Îlot, la largeur de la hotte doit dépasser la largeur de la cusinière/plaque de cuisson d'au moins 3 po (76 mm) de chaque côte.
2. Considérez le placement de la hotte.
- Pour une meilleure élimination de la fumée, le bord inférieur de la hotte doit être installé à 30 po (762 mm) au-dessus de la surface de cuisson de la cuisine.
- Si la hotter contient des matériaux combustibles (c.-à-d. un revêtement en bois), elle doit être installée à un minimum de 36 po (914 mm) au-dessus de la surface de cuisson.
3. Pensez à l'air d'appoint.
- En raison du volume élevé d'air de ventilation, une source d'air de remplacement extérieur est recommandée. Ceci est particulièrement important pour les maisons hermetiquement fermées et isolées.
- Un entrepreneur qualifié en chauffage et en ventilation doit être consulté.

3 Exigences d'installation

Lisez ces instructions pour préparer l'espace d'installation de votre apparéil.

3.1 Exigences concernant l'emplacement

L'appareil est une unité autonome. Si l'appareil doit être place à côté d'armoires, les dégagements indiqués dans cette section sont requis. Les mêmes dégagements s'appliquent aux installations sur ilot, sauf pour les armoires au-dessus qui doivent composer un espace assez grand pour recevoir une hotte d'ilot.

MISE EN GARDE

Pour éviter d'endommager les armoires et les finitions des armoires:

Utilisez uniquement des materiaux et des finis qui ne se decolore pas ni se decollent en couches multiples.
- Les matériaux doivent être en mesure de supporter des températures pouvant atteindre 90^ (194 °F).
Utilisez des matieres adhesives résistantes à la chaleur et à l'humidité si l'appareil est installé dans des armoires stratifiées.
Vérifiez après du fabricant du produit pour vous assurer que les matériaux répondent à ces exigences.

Specifications :

L'alimentation en gaz et en électricité doit se couver dans les zones indiquées dans l'imag sur les exigences de dégagement.
"Besoins en gaz et en électricité", Page 40
- Tout orifice dans le mur derrière l'appareil et dans le plancher sous l'appareil doit être scellé.

La zone ombree supérieure derriere l'appareil indique une opportunite de decolorer la paroi arriere dans certaines conditions de cuisson.
Laissez un dégagement l'âppareil et les surfaces verticales inflammables au-dessus de la hauteur du plan de travail de 36 po (914 mm).
- Dans ces limites de dégagement létal minimum de 5 po (127 mm) des surfaces verticales inflammables au-dessus du plan de travail de 36 po (914 mm), la profondeur maximale de l'armoire doit être de 13 po (330 mm).
- Les armoires murales situées à l'intérieur de ce dégagement latorial de 5 po (127 mm) doivent être à 18 po (457 mm) au-dessus du comptoir de 36 po (914 mm) de haut.
La profondeur maximale des armoires suspendues de chaque cote de la hotte est de 13 po (330 mm).
Il y a un dégagement minimum de 36 po (914 mm) requis entre le haut de la surface de cuisson et le bas d'une armoire non protégée. Un dégagement de 30 po (762 mm) peut être utilisé lorsque le fond de l'armoire en bois ou en métal est protégé par au moins 14 po (6 mm) d'un matériel ignifuge recouvert d'au moins une tôle d'accier n^ 28 MSG, 0,015 po (0,38 mm) d'accier inoxydable d'épaisseur, 0,024 po (0,61 mm) d'aluminium ou 0,02 po (0,51 mm) d'épaissur de cuivre.
N'obstruez pas les événts du four.
La hauteur de l'appareil est régiable. Le niveau du dessus de la cusinière doit être à niveau ou au-dessus du niveau le plus haut du comptoir.
Pour assurer une ventilation adequate de la cuisiniere, ne retirez pas les pieds de la cuisiniere.

Exigences de dégagement arrière

Pour éviter de tacher le mur arrirée, on recommende des matériaux de construction non-poreux, résistants à haute température qui convennent à un environnement propre à la cuisson.

IMPORTANT: Il est possible que la paroi arrrière se décolore sous certaines conditions de cuisson.

Modèles convenant à un dégagement arrière de 0 po par rapport aux surfaces combustibles :

PCG305xx
PRG305xx
PRG304xx
PRD305xx
PRD304
PRD488BHU/C
PRG488BH
PRD606xx
PRI30LBxx
PRI36LBxx

Tous les autres modèles :

Lors de l'utilisation de la garniture d'ilot incluse, un dégagement arrêté minimum de 6 po (152mm)^ est requis par rapport à une surface combustible.

fr-ca Exigences d'installation

Lors de l'installation contre une surface combustible, un dosseret bas Thermador est requis pour un dégagement arrière de 0 po avec la surface combustible. Il faudrait acheter séparément un dosseret bas Thermador.
- Un dégagement arrêté à une surface recouverte d'un matériel incombustible (métal, carreaux de céramique, brique, marbre ou pierre)*Δ, est de 0 po lors de l'utilisation de la garniture d'ilot incluse.

Les dégagements de moins de 6 po (152 mm) doivent être approuvés par le et / ou par l'autorité locale compétente. Les dégagements pour matériaux non combustibles ne sont pas abordés dans la norme ANSI Z21.1 et ne sont pas certifiés par la CSA.

Exigences de dégagement de l'armoire avec garniture d'ilot

A 13 po (330 mm)

B△	Cuisinières à induction, 60 po et 48 po 8 brûleurs : 0 po (0 mm)
	Toutes les autres gâmes : 6 po (152 mm)

C 30 po - 36 po (762 mm - 914 mm)

D 18 po (457 mm)

E Plages d'induction: 0 po (0 mm)
Toutes les autres games: 5 po (127 mm)

F Selon le modele:

30 po (762 mm)
36 po (914 mm)
48 po (1219 mm)
60 po (1524 mm)

G 35% po - 36% po (911 mm - 933 mm)

H 23% po (606 mm)

• tel que définis dans le « National Fuel Gas Code » (ANSI Z223.1, édition actuelle). Les dégagements pour matériaux non combustibles ne sont pas abordés dans la norme ANSI Z21.1 et ne sont pas certifiés par la CSA. Les dégagements de moins de 6 po (152 mm) doivent être approvés par le et / ou par l'autorité locale compétente. Il est possible que la paroi arrête se décolore sous certaines conditions de cuisson.

Exigences de dégagement de l'armoire avec dosseret bas (achete séparément)

A 13 po (330 mm)

B 0 po (0 mm)

C30 po - 36 po (762 mm - 914 mm)

D 18 po (457 mm)

E Plages d'induction: 0 po (0 mm)

Toutes les autres games : 5 po (127 mm)

A 13 po (330 mm)

BΔ 0 po (0 mm)

CΔ min. 30 po (762 mm) à un matériel incombustible au-dessus de la surface de cuisson.

Pour connaître les dégagements nécessaires, consulter le manuel d'installation du fabricant de micro-ondes à hotte intégrée.

D 18 po (457 mm)

E Plages d'induction: 0 po (0 mm)Toutes les autres gamas: 5 po (127 mm)

F 30 po (762 mm)

G 35 % po - 36 % po (911 mm - 933 mm)

H 23 % po (606 mm)

• tel que définis dans le « National Fuel Gas Code » (ANSI Z223.1, édition actuelle). Les dégagements pour matériaux non combustibles ne sont pas abordés dans la norme ANSI Z21.1 et ne sont pas certifiés par la CSA. Les dégagements de moins de 6 po (152 mm) doivent être approvés par le et / ou par l'autorité locale compétente. Il est possible que la paroi arrête se décolore sous certaines conditions de cuisson.

Dégagements lateraux

• Les dimensions indiquées sont avec la garniture d'ilot incluse. Une option de dosseret bas est disponible (achetée séparément).
  Pour une installation de garniture d'ilot, la surface du comptoir doit avoir un bord en porte-à-faux rencontrant la section arrriere de la garniture d'ilot.
  Si un mur interieur est utilise sous le comptoir en porte- a-faux, il doit y avoir un espace de 1 / 8 po (3mm) à l'arriere de l'appareil.
  La zone ombree derriere l'appareil indique le dégagement minimum aux surfaces combustibles. Les matériaux combustibles ne peuvent pas etre situés dans cette zone avec la garniture de I'ilot.

Cuisinières Pro Harmony®

fr-ca Exigences d'installation

Il y a un dégagement total de 44% po (1 140 mm)
Il y a une profondeur d'encastrement maximale de 23% po (606 mm)

Cuisinières Pro Grand®

Il y a un dégagement total de 4834 po (1 238 mm)
- Il y a une profondeur d'encastrement maximale de 25% po (638 mm)

3.2 Besoins en gaz et en électricité

IMPORTANT: S'il n'est pas déjàprésent, installez une vanne d'arrêt de gaz dans un endroit facilement accessible. Assurez-vous que tous les utilisateurs savent où et comment couper l'alimentation en gaz de l'appareil.
- Une ligne de production métalliqueouple ou un tuyau métallique fixe doit etreutilise pour raccorder le gaz à l'appareil. Si une conduite de gaz en métal ne peut pas etreutilisée,veuillez vous adresser a un électricien agreé local ou aux codes électriques locaux pour obtenir une mise à la terre appropriée.
Toute ouverture dans le mur derrière l'appareil et toute ouverture dans le sol sous l'appareil doit etre scellede.
L'appareil doit être raccordé uniquement au type de gaz pour lequel il est certifié. Si l'appareil doit être raccordé au gaz propane, assurez-vous que le réservoir d'alimentation en gaz propane est équipé de son propre régulateur haute pression en plus du régulateur de pression fourni avec l'appareil.
- Les alimentations en gaz et en électricité doivent se couver dans les zones indiquées sur l'image de cette section.

Pour couper l'alimentation en gaz, il faut installer un robinet d'arrêt manuel externe à l'appareil electroménager, à un endroit accessible de l'avant. La conduite d'alimentation en gaz ne doit pas nuire à l'arrière de l'appareil.
L'appareil est fourni avec son propre régulateur de pression qui a ete monte en permanence dans le corps de l'appareil.
Pour une installation presque au ras du mur du fond, la conduite d'alimentation en gaz et le cordon électrique ne doit pas dépasser 9 po (229 mm) au-dessus du sol.
Lorsque le cordon d'alimentation ou le conduit est connecté à la prise correspondante ou au couvercle du bornier, la fiche et la prise combinées, ou le couvercle du bornier et le connecteur de conduit ne doit pas dépasser de plus de 2 po (51 mm) de la paroi arrière.
L'installateur doit informer le propriete de l'emplacement de la vanne d'arrêt du gaz. Assurez-vous que tous les utilisateurs savent où et comment couper l'alimentation en gaz de l'appareil.

Modèle de cuisinière	Zone de gaz A Zone électrique B
Toutes les séries Pro Harmony®	4 po (102 mm) 6 po (152 mm) 5 po (127 mm) S/O S/O 2 po (51 mm)
Séries Pro Grand® 36 po/ 48 po	4 po (102 mm) 6 po (152 mm) 8 po (203 mm) 4 po (102 mm) 3 po (76 mm) 2 po (51 mm)
Séries Pro Grand® 60 po	4 po (102 mm) 6 po (152 mm) 8 po (203 mm) 4 po (102 mm) 3 po (76 mm) 1 po (25 mm)

4 Avant l'installation

Effectuez ces étapes pour préparer votre apparéil à l'installation.

4.1 Montage de la console anti-basculement

La cusinière peut basculer vers l'avant, pouvant cause des blessures et des dommages, si le support antibasculement n'est pas correctement installé. Ne pas faire fonctionner la cusinière si le support antibasculement n'est pas en place.

AVERTISSEMENT

DANGER DE BASCULEMENT SUR LES CUISINIÈRES

Toutes les cusinières peuvent basculer et entraîner des blessures. Pour éviter tout basculement accidentel de la cusinière, fixez-la au sol, au mur ou à l'armoire en installing le support anti-basculement fourni.
- Un enfant ou un adulte peut faire basculer la cusinière et être tué ou gravement blessé. Vérifiez que le support antibasculément est correctement installé. Assurez-vous que le support anti-basculé est engagé lorsque la cusinière est déplacee.
- NE PAS faire fonctionner la cusinière si le support antibasculément n'est pas en place. Non-respect des instructions de ce manuel peut entraîner la mort ou des brûlures graves pour les enfants et lesadultes.

Si la cusinière est déplacee pour le nettoyage, l'entretien ou toute autre raison, assurez-vous que le support anti-bascule est correctement re-engagé lorsque la cusinière est remise en place. En cas d'utilisation anormale (telle qu'une personne debout, assise ou appuyee sur une porte ouverte), le non-respect de cette precaution peut entrainer le basculement de la cusinière. Des blessures peuvent résultat du deversement de liquides chauds ou de la cusinière elle-même.
Vérifiez que le support anti-basculement est correctement installé et utilisé. Inclinez delicatement la cusinière vers l'avant de l'arrière pour s'assurer que le support anti-bascule s'engage dans la patte de la cusinière et empêche le renversement. La cusinière ne doit pas se déplacer de plus de 1 po (2,5 cm).

AVERTISSEMENT

RISQUE D'ÉLECTROCUTION

• Soyez extrémement prudent lorsque vous percez des troughs dans le mur ou le sol, car des fils électriques peuvent être dissimulés.
  Identifiez les circuits electriques qui pouraient etre affectes par I'ss installation du support anti-bascul, puis mettez ces circuits hors tension.
  Le non-respect de ces instructions peut entrainer un choc électrique ou d'autres blessures.

Remarque

• Le matériel foumi est destiné au montage à travers des montants en bois d'épaissur standard. L'installateur est responsable de fournir le matériel pour d'autres types de situations de montage.

fr-ca Avant l'installation

• Contactez un installerateur ou un entrepreneur qualifié pour déterminer la méthode appropriée pour percer des trou s à travers le matériel du mur ou du plancher, comme les carreaux de céramique, le bois blanc ou autre.
  Le support anti-basculement peut etre fixe a une surface en bois massif ayant une epaisseur de paroi minimale de 3 / 4 po (19 mm).
  L'épaissur du mur ou du sol peut nécessiter l'utilisation de vis plus longues, disponibles dans votre quincaillerie locale.
• Dans tous les cas, au moins deux (2) des vis de montage du support anti-basculement doivent être fixées à une surface en bois massif.
  Utilisez des ancrages appropriés lors de la fixation du support de montage à tout matériel autre que le bois dur ou le métal.
• Retirez le support anti-basculement du paquet de documentation, à l'intérieur de la boîte qui se trouvait sur le dessus de l'appareil.
• Placez le support anti-basculement sur le sol comme illustré. Il peut être place indifféremment à gauche ou à droite.
• Mesurez et marquez la distance indiquée pour vous modèle d'appareil. Centrez le support anti-basculement sur le repère.

"Emplacement du support anti-basculement", Page 42

1. Pour les murs, les poteaux muraux ou les sols composés de bois massif ou de métal, percez des avant-trous de 18 po (3 mm).
2. Fixez le support anti-basculement au sol et/ou au montant du mur à l'aide des (4) vis cruciformes de 112 po (38~mm) fournies.
3. Lors de l'installation de l'appareil, assurez-vous que le pied réglable glisse sous le support anti-basculement.

Emplacement du support anti-basculement

Cuisinières 30 Po, 36 po et 48 po

Remarque: L'image montre tous les emplacements de vis possibles. Utilisez au moins 2 des 4 vis fournies.

Modèle Valeur pour « X »

30 po Pro Harmony® 1 34 po (45 mm)

36 po Pro Harmony® 2 3 / 16 po (56 mm)

36 po Pro Grand® 3 1/8 po (98 mm)

Modées à vapeur de 48 po 1% po (41 mm) uniquely

Tous les autres modèles de 1 34 po (45 mm) 48 po :

Cuisinières de 60 po

Remarque: L'image montre tous les emplacements de vis possibles. Utilisez au moins 2 des 4 vis fournies.

Modèle Valeur pour « X »

60 po 2 po (51 mm)

4.2 Déballage et déplacement de l'appareil

MISE EN GARDE

Prenez les précautions suivantes lors de la manipulation de l'appareil pendant l'installation.

• NE soulevez PAS l'appareil par la poignée de la portedu four, car cela pourrait endommager les charnièresde la porte et entraîner un mauvais ajustement de laporte.
• NE soulevez PAS l'appareil par le panneau de commande de la cuisine.
• Cet apparéil est lourd et doit être manipulé correctement. Par mesure de sécurité, le port de gants et au moins deux personnes sont nécessaires pour déplacer l'unité afin d'éviter les blessures et les dommages matériels.
• Les bagues, montres et autres objets qui peuvent endommager ou se coincer dans la machine doivent être retirés.
• Certaines surfaces cachées peuvent avoir des rebords tranchants. Redoublez de vigilance quand vous passez la main derrière ou sous l'unité.
  N'UTILISEZ PAS deiable ou de chariot d'électroménager à l'arrière ou à l'avant de l'appareil. Manipuler par le côte uniquement.

Déballage de l'appareil

AVIS:

NE PAS retirer la mousse du panneau de commande tant que l'appareil n'est pas complètement installé.

NE PAS soulever le panneau de commande à aucun momentpendant l'installation.

1. Retirez le carton extérieur et les matériaux d'emballage de la palette d'expédition.
2. Laissez le film protecteur sur les surfaces en métal brossé, pour protégger la finition des rayures, jusqu'à ce que la cuisineira soit installée dans sa position finale.
3. Retirez les grilles, les chapeaux des brûleurs et les grilles du four pour faciliter la manipulation.
4. Si vous le souhaitez, les portes du four et le tiroir-rechaud (le cas échéant) peuvent être retirés,

"Retrait du tiroir chauffant", Page 44.

Déplacement de l'appareil

En raison du poids, un chariot de meuble avec des roues soudies ou un elevateur a air doit etre utilise pour deplacer cette unité. Le poids doit etre supporte uniformement sur le fond.

1. Pour-retirer les boulons de la palette à l'avant et à l'arrière,utilisez une clé ou un cliquet et une douille de 7 / 16 po (11 mm) pour retardre le boulon de la palette du bas de la palette.
2. Soulevez la cusinière et retirez-la de la palette. Utilisez une aide supplémentaire si nécessaire pour le retarder de la palette.
3. Transportez la cusinière à l'aide d'un chariot à meubles à proximé de son emplacement final. L'unité ne doit pas être déplacede par l'avant. NE faites PAS glisser la cusinière sur un sol non protégé.
4. La cuisine ne peut ensuite être inclinée vers l'arrière et soutenue sur les pieds arrêté pendant que le chariot est soignement retire.

LE SOL SOUS LES PIEDS DOIT ETRE PROTEGE AVANT DE POUSSER L'APPAREIL EN POSITION.

4.3 Retrait de la porte du four

Il est recommandé de retarder la porte du four pour réduire le poids de l'appareil et pour facilititer sa manipulation et son installation.

A AVENTISSEMENT

Le non-respect de ces instructions lors du retrait de la porte du four peut entraîner des blessures ou endommager le produit.

• Avant de démonter la porte, s'assurer que le four soit froid et que le courant qui l'alimente a été coupé. Le non-respect de cette précaution pourrait entraîner un choc électrique ou des brûlures.
• La porte du four est lourde et certaines parties sont fragiles. Utilisez les deux mains pour retarder la porte du four.

Le devant de la porte est en verre. Manipuez-la avec précaution pour éviter des cassures.
Saisir uniquement les cotes de la porte. Ne saisissez pas la poignée. Il peut oscillator dans votre main et provoquer des dommages ou des blessures. Si la porte du four n'est pas saisie fermement et correctement, il y a un risque de blessure ou de dommage à l'appareil.
Pour éviter toute blessure causée par l'enclement soudain du support de charnière, s'assurer que les deux leviers sont bien enclenchés avant d'enlever la porte.
- Ne forcez pas la porte pour l'ouvrir ou la fermer. La charnière pourrait être endommagée et provoquer des dommages ou des blessures.
- Ne pas déposer la porte sur des objets acérés ou pointus, car ils risquent de briser la vitre. Posez-la sur une surface plane et lisse, positionnée de manière à ce que la porte ne puisse pas tomber.

1. Assurez-vous de dire l'AVERTISSEMENT ci-dessus avant de tenter de retarder la porte.
2. Ouvrir la porte au maximum.
3. Retournez les clips de charnière pour les deux côtes de la porte. Un tournevis peut être nécessaire pour soulever soignement le clip.

1. Fermer liéçatement la porte jusqu'à ce qu'elle soit appuyée sur les crochets. Les crochets de la charnièreMaintiendronla porte ouverte à un angle de pres de 30 degrés par rapport à sa position fermée.

2. Saisir fermement la porte par les extrémités. Soulever la porte et la sortie. Il y aura une certaine résistance provenant des ressorts.

4.4 Retrait du tiroir chauffant

1. Retirez les trois (3) vis Torx T-20 sur le dessus de la porte du tiroir-rechaud.

1. Faites pivoter la porte du tiroir-rechaud vers l'extérieur puis abaissez-la pour la dégager des onglets de fixation.

5 Besoins en gaz et raccordements

MISE EN GARDE

L'électroménager doit être isolé de la canalisation du système d'alimentation en gaz en fermant son propre robinet d'arrêt manuel pour tout test de pression à des pressions égales ou inférieures à 12 PSI (3,5 kPa).

Lors du raccordement de l'appareil au gaz propane, assurez-vous que le réserve de gaz propane est équipé de son propre régulateur de haute pression en plus du régulateur de pression fourni avec l'appareil. La pression du gaz fourni au régulateur de l'appareil ne doit pas dépasser 14 pouces de colonne d'eau (34,9 mbar).

A AVENTISSEMENT

NE PAS utiliser une flamme quelconque pour vérifier l'étanchéité.

IMPORTANT: Ne pasmettre à la terre sur un tuyau de gaz.

Vérifiez le type de gaz utilisé sur le site d'installation.

Assurez-vous que la cusinière correspond au type de gaz disponible à cet endroit.

Les raccordements d'alimentation en gaz doivent etre effectués par un technicien competent et conformement aux codes ou ordonnances locaux. En l'absence de codes locaux, l'installation doit etre conforme a la version actuelle du National Fuel Gas Code ANSI Z223.1/ NFPA54.

5.1 Installation à haute altitude

• Cet apparéil a été testé pour fonctionner à une altitude allant jusqu'à 3 078 m (10 100 pi) au-dessus du niveau de la mer.
• Une trousse de haute altitude est requise pour le gaz naturel au-dessus de 5,400 pieds (1,646 m) d'altitude au-dessus du niveau de la mer et pour le propane (LP) au-dessus de 10 000 pieds (3 048 m) d'altitude au-dessus du niveau de la mer.
  Si vous le souhaitez, pour les altitudes supérieures à 2000 pieds (610 m) au-dessus du niveau de la mer, des ajustements peuvent etre apportes aux bruleurs de la cuisine a l'aide d'une trousse d'ajustement. Si la flamme reagit de maniere satisfaisante, aucun ajustement n'est requis.
  Voir les informations du service à la clientèle sur le service, les pieces et les accessoires. → Page 58

5.2 Exigences en matière de gaz

Besoins en gaz naturel :

• Connexion d'entrée: 12 po NPT interne (conduite flexible de diamètre min. 34 po)
• Pression d'alimentation : 7 po min. à 14 po max. colonne d'eau (17,4 à 34,9 mbar)
• Pression d'admission : colonne d'eau de 5 pouces (12,5 mbar)

Besoins en gaz propane :

• Connexion d'entrée: 1/2 po NPT interne (conduite flexible de 3/4 po de diamètre minimum)
• Pression d'alimentation : 11 po min. à 14 po max. colonne d'eau (27,4 mbar à 34,9 mbar)
• Pression d'admission : colonne d'eau de 10 pouces (24,9 mbar)

5.3 Raccordement de l'alimentation en gaz

1. S'assurer que le robinet d'arrêt manuel est fermée pour couper l'alimentation en gaz avant de raccorder l'appareil electroménager.

2. Utilisez une conduite flexible de 3 / 4 po (19 mm) pour connecter l'alimentation en gaz à l'entrée de gaz de l'appareil. La connexion de la conduite d'alimentation en gaz est située dans la partie inférieure droite. Le raccord d'entrée de gaz de l'appareil est de 1 / 2 po (12,7mm) NPT.

3. Soyez prudent afin d'éviter de pincer la ligne flexible de 3/4 po (19 mm) lorsque vous effectuez des virages. La longueur suggérée de la ligne flexible est de 48 po (1219 mm); cependant, veillez vérifier les codes locaux pour les exigences de votre région avant l'installation.

A Filetages externes de 3 / 4 po (19 mm) Filetages internes de 1 / 2 po (12,7 mm)

B Ligne flexible de 3 / 4 po (19 mm)

1. Utilisez un composé d'étanchéité pour tuyaux ou du ruban Teflon® sur les filetages des tuyaux. NE PAS appliquer un composé d'étanchéité ou du ruban adhésiè sur les raccords évasés. Veillez à ne pas appliquer une pression excessive lors du serrage des raccords.

2. Le test d'étanchéité de l'appareil doit être conforme aux instructions suivantes :

3. Allumez le gaz et vérifie les connexions de la conduite d'alimentation pour détecter les fuites à l'aide d'une solution d'eau et de savon.

4. La formation de bulles indique une fuite de gaz.
   Réperez toutes les fuites immédiatement.

Vérification de la conduite de gaz pour les fuites

Les tests d'étanchéité doivent être effectuels par l'installateur conformément aux instructions suivantes.

A VERTISSEMENT

NE PAS utiliser une flamme quelconque pour vérifier l'étanchéité.

1. Ouvrez le gaz.

2. Appliquer un liquide de détction de fuites non corrosif à toutes les jonctions et tous les raccords des conduites de gaz entre le robinet d'arrêt et l'appareil. Vérifiez également les raccords de gaz et les joints de l'appareil si les connexions peuvent avoir été perturbées pendant l'installation.

3. Les bulles qui apparaissent autour des raccords indiquent uneuite.

4. En présence d'une fuite, coupez l'alimentation en gaz en fermant le robinet d'arrêt et serrez le ou les raccords qui fuient.
5. Contrôlez à nouveau l'étanchéité en ouvrant la soupape d'arrêt de gaz de la conduite d'alimentation.

Lorsque la vérification des fuites est terminée et qu'aucune bulle n'apparait, le test est terminé.
5. Essuyez toute solution savonneuse ou résidu de liquide de détction.
- Ne continue pas l'installation tant que toutes les fuites ne sont pas éliminées.

6 Exigences électriques et connexion pour les modèles GAZ

A AVENTISSEMENT

Avant l'installation, couper l'alimentation au panneau de service.

• Verrouiller le panneau de service pour empêcher que l'alimentation ne soit rétablie par accident.

A VERTISSEMENT

Débranche toujours l'appareil de l'alimentation électrique en débranchant le cordon d'alimentation ou en fermant le disjoncteur au niveau du panneau de service avant de procédé à l'entretien de l'appareil.

A AVERTISSEMENT

Cet appeareil doit etre correctement mis a la terre. Instructions de mise a la terre

L'électroménager est doté d'une fiche à trois broches mise à la terre pour vous protégger contre le danger d'électrocution. La fiche doit être utilisée dans une prise correctement mise à la terre. NE PAS enlever ni couper la broche de mise à la terre de la fiche.

MISE EN GARDE

Une mauvaise mise à la terre ou une polarisation inversée entrainera un dysfonctionnement, tel que des étincelles continues des allumeurs des brûleurs. Cela peut endommager l'appareil et creator un état de risque d'électrocution.

• Si le circuit dédié n'est pas correctement mis à la terre et polarisé, il est de la responsabilité et de l'obligation de l'installateur et de l'utilisateur de faire remplaçer la prise existante par une prise correctement dédiée mise à la terre et polarisée.

• Ceci doit être compli conformément à tous les codes et ordonnances locaux applicables par un électricien qualifié. En l'absence de codes et d'ordonnances locaux, le remplacement de la prise doit être conforme au Code national de l'électricité.

INSTALLATEUR - Montré au contrôle l'emplacement du disjoncteur. Identifiez sa position pour pouvoir le retrouver facilement.

6.1 Exigences du circuit d'alimentation électrique

Le cordon d'alimentation fourni avec les cuisinières au gaz dotées d'une plaque électrique exige une prise NEMA 5-20. Tous les autres appareils au gaz utilisent une prise NEMA 5-15.

Modèle Tension Circuit dédié Phase

Pxx305Wx 120 VAC 15 A Simple

Pxx366Wx 120 VAC 15 A Simple

Pxx364WDx 120 VAC 20 A Simple

Pxx364WLx 120 VAC 20 A Simple

Pxx486WDx 120 VAC 20 A Simple

Pxx486WLx 120 VAC 20 A Simple

Avant de brancher le cordon électrique, vérifie que toutes les commandes sont à la position OFF (Arrêt).
- Un fil d'alimentation neutre doit être fourni à partir de la source d'alimentation (disjoncteur) car les composants critiques de la cuisinière, y compris les modules de rallumage par étincelle du brûleur de surface, nécessitant qu'il fonctionne correctement et en toute sécurité.
- Tous les modèles de 120 volts doivent être branchés dans une prise de courant à 3 broches avec mise à la terre. La prise doit être connectée à une alimentation électrique correctement mise à la terre et polarisée de 120 VAC, monophasée, 60 Hz.
Respectez tous les codes et ordonnances en vigueur lors de la mise à la terre. En l'absence de ces codes ou ordonnances, respectez la version actuelle du Code national de l'électricité ANSI/NFPA 70 ou la dernière édition du Code canadien de l'électricité, CSA C22.1.

Connexion du cordon d'alimentation

AVERTISSEMENT

Pour éviter tout risque d'incendie ou d'électrocution :

• Ne laissez pas le cordon d'alimentation passer sous la cuisine ré pendant que vous placez l'appareil dans sa position permanente.
• Le cordon d'alimentation peut se déloger sous le produit, l'exposant à des températures élevées qui peuvent faire fondre le cordon d'alimentation.
• Suivez attentivement les instructions.

Retenir le cordon d'alimentation

1. Enroulez le cordon d'alimentation dans deux boucles d'environ 178 mm de diamètre chacune derrière l'appareil.

2. En bas à gauche, achemieze le cordon d'alimentation à travers le clip autobloquant.

3. 1. Avant de placer l'appareil à son emplacement final, assurez-vous qu'il y a suffisamment de jeu pour permettre au cordon d'atteindre la prise de courant, environ 28 po - 30 po (711 - 762 mm).

Remarque: Les styles de prise peuvent varier.

Réglage de la protection du cordon d'alimentation — modeles Pro Grand® 36 po et 48 po

1. À la base de la cuisine, desserrez les deux (2) vis à tête en étoile T-20 fixant le protège-cordon d'alimentation.
2. Faites glisser la protection du cordon d'alimentation vers le bas, comme illustré ci-dessous, et reisserrez les vis. Cela empêchera davantage le cordon d'alimentation de pénétrer dans la zone sous la base de la cusinière.

7 Exigences électriques et connexion pour les modèles BI-CARBURANT et INDUCTION

Les cuisinières sont à brancher sur une alimentation 240/208 VAC.

A VERTISSEMENT

Une alimentation électrique 240/208 VCA inappropriée entrainera un dysfonctionnement, endommagera cet apparéil et créera eventuellement un état de risque d'électrocution.

Si le circuit d'alimentation électrique correct n'est pas fourni, il est de la responsabilité et de l'obligation de l'installateur et de l'utilisateur d'avoir une alimentation électrique appropriée connectée.

• Ceci doit être compliomi conformément à tous les codes et ordonnances locaux applicables par un électricien qualifié. Il est de la responsabilité de l'installateur de s'assurer de la conformité aux codes locaux. En l'absence de codes et d'ordonnances locaux, la connexion à l'alimentation électrique doit être conforme au Code national de l'électricité.

Cet apparéil doit être correctement mis à la terre. Avant l'installation, couper l'alimentation au panneau de service.

• Verrouiller le panneau de service pour empêcher que l'alimentation ne soit rétable par accident.

A VERTISSEMENT

Débranche toujours l'appareil de l'alimentation électrique en débranchant le cordon d'alimentation ou en fermant le disjoncteur au niveau du panneau de service avant de procédé à l'entretien de l'appareil.

• Les installations électriques et la mise à la terre doivent être conformes à tous les codes et ordonnances locaux et/ou au Code national de l'électricité, selon le cas.
• Un fil d'alimentation neutre doit être fourni à partir de la source d'alimentation (disjoncteur) car les composants critiques de la plage l'exigent pour fonctionner correctement et en toute sécurité.

Fixez solidement la prise de courant à un montant de cloison puis scellez autour du boitier de la prise.
Respectez tous les codes et ordonnances en vigueur lors de la mise à la terre. En l'absence de ces codes ou ordonnances, respectez la version actuelle du Code national de l'électricité ANSI/NFPA 70. Voir les informations suivantes dans cette section pour la méthode de mise à la terre.
- Les schémas de câblage électrique et les schémas ont été placés dans la zone du panneau de plinthe de la cuisine pour qu'un technicien de service qualifié y ait accès. → Page 50
- Les modèles Double carburant doivent être connectés à l'alimentation électrique en utilisant l'une des méthodes décrites. Pour toutes les méthodes de connexion, la longueur du cordon ou du conduit/câblage doit permettre à l'appareil d'être complètement glissé hors de l'armoire sans avoir à débrancher ou déconnecter l'appareil de l'alimentation électrique.
La longueur libre minimale recommendee de cordon ou de conduit est de 4 pi (1,2m)
Lors de l'utilisation d'une prise de courant, il s'avere parfois nécessaire d'encastrer le boitier dans le mur arrriere. Consultez le code electrique local pour déterminer le volume minimum pour toutes les boîtes électriques/de jonction. Respectez tous les codes et règlements locaux et/ou le Code national de l'électricité, le cas échéant.

2^ (51)
（）=mm

Circuit dédié requis

Modèles Tension É.-U. Canada Fréquence Phase
Toutes les cuisinières à double four et à induction	240/208 50 AMP 50 AMP 60 Hz. Simple
Toutes les cuisinières à four unique sans induction sauf PRD364WIGx	240/208 30 AMP 40 AMP 60 Hz. Simple
PRD364WIGx 240/208 40 AMP 40 AMP 60 Hz. Simple

7.1 Préparation à la connexion électricque

A VERTISSEMENT

Risque d'electrocution ou de feu. La mise à la terre via le conducteur neutre est interdite pour les nouvelles installations de circuit de derivation (NEC 1996), les

caravanes et les vehicules récréatifs, ou dans une zone où les codes locaux interdisent la mise à la terre via le conducteur neutre.

fr-ca

7.2 Installation d'une connexion à quatre fils Exigence

• Cet apparéil doit être connecté à un circuit dédié (voir circuit dédié requis). Page 48
• Cet apparéil doit être connecté à l'alimentation électrique avec une trousse de cordon homologué (UL, CSA, ...), 3 POLES, 4 CONDUCTEURS évalué à 250 VOLTS, 50 AMPÉRES et marqué pour une'utilisation avec des cusinières.

• Il est de la responsabilité de l'installateur de fournir les composants de cablage appropriés (cordon, fils, etc.) et d'effectuer le raccordement électrique conformément aux codes et ordonnances locaux et/ou au Code national de l'électricité.
  La trousse de cordon doit etre fixe au bornier de la cuisineire avec un serre-cable qui s'adaptera a un trou de 1 po (25,4 mm) de diametre.
  S'il n'est pas deja équipé, le cordon doit également avoir des cosses faston à boucle fermée de 14 po (6 mm) fixées aux extrémités libres des conducteurs individuels.

• Debranchez l'alimentation électrique au niveau du boitier des disjoncteurs.

• Localisez le bornier à l'arrière de l'appareil et retirez le couvercle.
• Retirez uniquement les écrous supérieurs des goujons du bornier. NE PAS retarder les écrous inférieurs qui fixent les fils de câblage internes de la cusinière.
• Le cas échéant, débranchez le cordon d'alimentation à 4 fils de l'appareil.
• Montez le réducteur de tension dans le trou de 1 po (25,4 mm) de diamètre du panneau arrêté situé sous le bornier. Acheminez les fils vers le haut à travers le serre-câble.

1. Retirez la vis de terre verte et la rondelle dentelée situées sous le bornier.

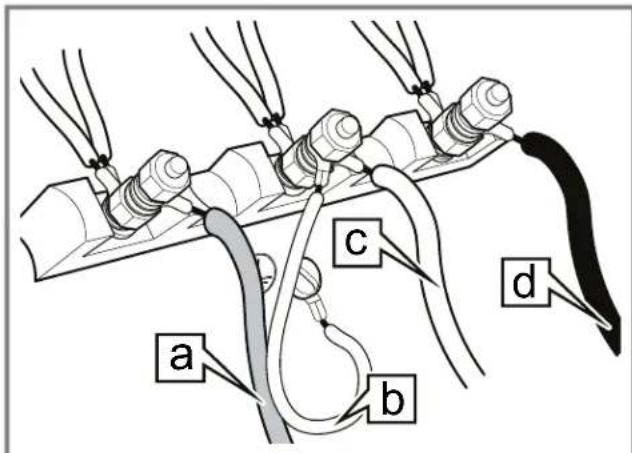

2. Fixez le fil blanc neutre du circuit d'alimentation au goujon central du bornier avec un écrou.

3. Fixez les fils d'alimentation L2 (rouge) et L1 (noir) aux bornes extérieures (couleur laiton) avec des écrous.

4. Fixez le fil de terre vert au chassin de la cuisineire à l'aide de la vis de terre verte et de la rondelle dentelée. Assurez-vous que les bornes de neutre et de terre ne se touchent pas.

a Rouge / L2

b Vert / mise à la terre

c Blanc /neutre

d Noir/L1

1. Serrez bien toutes les connexions et tous les écrous, y compris les écrous inférieurs.
2. Réinstallé le couvercle du bornier.

7.3 Installation d'une connexion à trois fils

Exigence

• Cet apparéil doit être connecté à un circuit dédié (voir circuit dédié requis). Page 48
  Lorsque les codes et ordonnances locaux autorisent la mise à la terre via le neutre et que la conversion de l'alimentation en 4 fils n'est pas pratique, l'appareil peut être connecté à l'alimentation électrique avec un cordon homologué (UL, CSA,...) uneatisation à 3 POLES, 3 CONDUCTeurs évalué à 250 VOLTS, CIRCUIT DÉDIE DE 50 AMPÉRES et marqué pour une utilisation avec des cusinières.

• Il est de la responsabilité de l'installateur de fournir les composants de cablage appropriés (cordon, fils, etc.) et d'effectuer le raccordement électrique conformément aux codes et ordonnances locaux et/ou au Code national de l'électricité.
  La trousse de cordon doit etre fixe au bornier de la cuisineire avec un serre-cable qui s'adaptera a un trou de 1 po (25,4 mm) de diametre.
  S'il n'est pas deja équipé, le cordon doit également avoir des cosses faston à boucle fermée de 14 po (6 mm) fixées aux extrémités libres des conducteurs individuels.

• Debranchez l'alimentation électrique au niveau du boîtier des disjoncteurs.

• Localisez le petit sac avec le fil de raccordement blanc situé dans le paquet de documentation.

fr-ca Procedure d'installation

1. Localisez le bornier à l'arrière de l'appareil et retirez le couvercle.
2. Retirez uniquement les écrous supérieurs des goujons du bornier. NE PAS retirer les écrous inférieurs qui fixent les fils de câblage internes de la cuisine.
3. Le cas échéant, débranche le cordon d'alimentation à 4 fils de l'appareil.
4. Montez le réducteur de tension dans le trou de 1 po (25,4 mm) de diamètre du panneau arrêté situé sous le bornier. Acheminez les fils vers le haut à travers le serre-câble.

1. Fixez le fil neutre mis à la terre du circuit d'alimentation au goujon central (de couleur argentée) du bornier.
2. Fixez les fils d'alimentation L2 (rouge) et L1 (noir) aux bornes extérieures (couleur laiton) avec des écrous.
3. Retirez la vis de terre verte et la rondelle dentelée situées sous le bornier. Vissez une extrémité du fil de raccordement blanc inclus au chassin sous le bornier avec la vis de mise à la terre verte. Fixez l'autre extrémité du fil au goujon central du bornier avec un écrou.

a Rouge / L2

b Fil de raccordement blanc de liaison à la terre fourni dans un petit sac

c Blanc / neutre

d Noir/L1

1. Serrez bien toutes les connexions et tous les écrous, y compris les écrous inférieurs.
2. Reinstallez le couvercle du bornier.

7.4 Diagrammes et schémas de câblage électrique

Les diagrammes et schémas de cablage électricque sont fixés derrière le panneau de plinthe et ne doivent être reliées que par un technicien de service, puis remis en place après l'entretien.

8.1 Installation du dosseret bas (achete séparément)

Les méthodes d'installation varient selon les besoin. Lisez attentivement les générées directives avant de commencer. Respectez tous les codes et ordonnances locaux.

A VERTISSEMENT

Les doigs ou les mains pouraient se pincer lors de l'installation du protecteur arrêté. Des blessures graves pourraient en résultat.

• Faites preuve d'une extrème prudence et porter des gants de protection écais pour éviter toute lacération du doigt ou de la main tout en faisant glisser la protection arrêté sur la cuisine.

A VERTISSEMENT

Pour réduire le risque d'incendie ou de blessure, assurez-vous que tous les emballages ont été retires des apparciels accessoires avant utilisation.

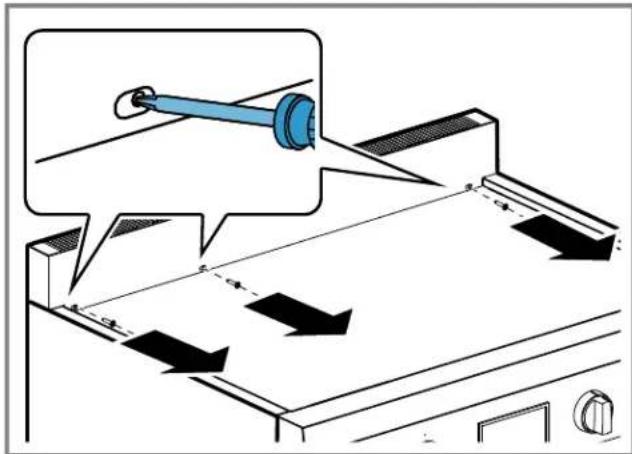

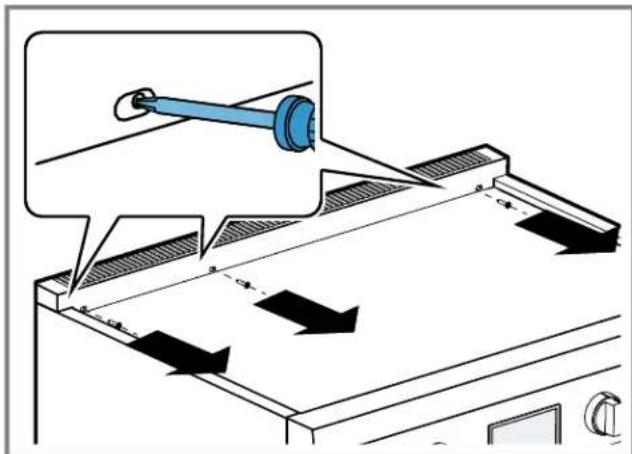

1. Retirez les vis à tête étoilée T-20 sur la face avant de la garniture d'ilot incluse.

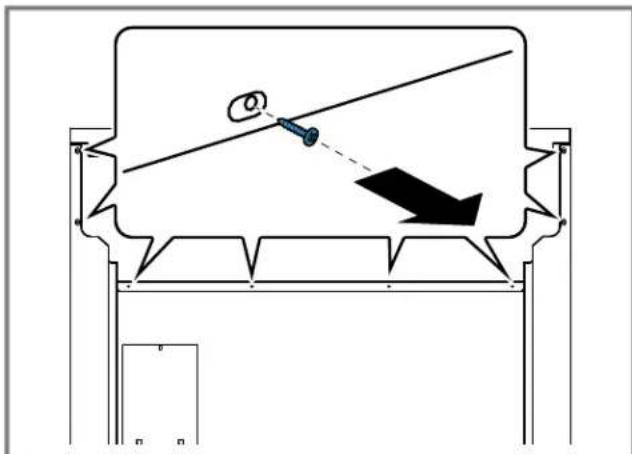

1. Retirez les vis à tête étoile T-20 fixant la garniture aux panneaux lateraux et les vis à tête étoile T-20 fixant la piece au panneau arrière. Soulevez pour retarder complètement.

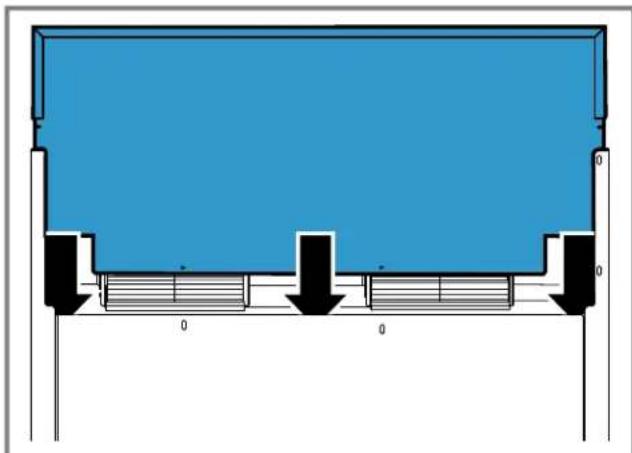

1. Alignez le panneau arrière du nouvel accessoire avec les rebords des coins arrière droit et gauche du panneau latorial de la cusinière. Le dosseret est inséré à l'intérieur des canaux de guidage à l'arrière de la cusinière.

1. Assurez-vous que la face avant du dosseret est à l'extérieur de la bride sur le devant de la cusinière.

2. Reinstallez les vis retirees precedemment.

8.2 Placer la cuisineire

MISE EN GARDE

Le bloc est lourd et nécessite au moins deux personnes ou bien un équipement approprié pour le déplacement. Il est recommandé de porter des vêtements de protection pendant le processus de levage.

• Portez des gants et des manches longues pour protégger les mains et les avant-bras de l'abrasion et des rayures potentielles.
  Enlevez montres et bijoux.
• Portez des chaussures de travail pour protégger vos pieds.

AVIS:

Pour éviter tout risque d'endommagement de la porte du four, ne soulevez, ne poussez ou ne tirez pas la cusinière en la tenant par la poignée de la porte.

Exigence : Vous avez retiré la porte du four.

1. MISE EN GARDE NE PAS essayer de soulever l'appareil en tenant I'élement chauffant supérieur du four.

Soulevez la cusinière hors de la base de l'emballage. Accédez à l'intérieur du haut de la cavité du four pour localiser une zone striée pres de l'avant du four.

1. Assurez-vous que le disjoncteur est désactifé, puis branchez le cordon de la cuisine dans la prise électrique.
2. Protégéz le sol et les armoires.
3. Faites glisser la cusinière dans l'ouverture. Veillez à ne pas endommager les comptoirs, les planchers ou la façade du tiroir réchaud. N'applique pas de pression sur la table de cuisson lorsque vous faites glisser la cusinière en position.
4. Installes la porte du four.
5. Vérifiez l'installation correcte.

8.3 Réglage des pieds de nivellement

Pour des performances correctes, la cusinière doit être de niveau. La priorité doit être de s'assurer que la cavité du four est également de niveau pour des performances de cuisson optimales.

AVIS:

Les bords supérieurs des panneaux lateraux de la cuisineira doivent etre au meme niveau ou plus haut que le comptoir adjacent.

• NE PAS faire fonctionner la cusinière si les côtes sont plus bas que l'armoire adjacent. Si la cusinière est utilisée alors qu'elle est à une hauteur inférieure par rapport à l'armoire adjacent, l'armoire pourrait être exposée à des températures excessives, causant des dommages à l'armoire et au comptoir.
• Retirez le revêtement de protection en plastique des parois laterales.
• Alignez la cuisine de devant l'ouverture.

• Mesurez d'abord la hauteur du comptoir avec un ruban à mesurer et ajoutez 1/16 po - 1/8 po (2-3 mm) supplémentaires.

• Faites pivoter les pieds à l'aide d'une clé à molette de 12 po (305 mm) sur les côtés plats de chaque pied.

1. Les pieds de mise à niveau doivent être régles de manière à ce que les côtés de la cusinière soient au même niveau ou plus haut que l'armoire adjacent. Ajustez les pieds en conséquence avant de repousser la cusinière à son emplacement final.

Il peut être nécessaire de repositionner le cordon électrique lorsque la cusinière est repoussée à sa position finale. Cela peut être accompli en tirant avec précaution sur une corde ou une ficelle enroulée autour de la ligne d'alimentation électrique lorsque la cusinière est repoussée dans sa position d'installation finale.

1. Lorsque la cusinière est déplaced dans sa position d'installation finale, vérifie que le support antibasculément est en mesure d'engager la cusinière.

2. Regardez sous la cuisine pour vérifier que les deux pattes arrêtè reposent solidement sur le sol

3. Vérifiez qu'un pied de la cuisine est retenu par le support anti-basculement.

Réglage des pattes de nivellement pour les modèles 60 po

1. Les réglages de hauteur des deux pattes de roulette arrêté se font en tournant la douille de 5/16' po située derrière le chassin avant.

• Le sens de rotation de la douille dépendra du (:oté de l'appareil electroménager en cours d'ajustement.

• Les portes du four doivent être démonétes pour acceder à la douille de mise à niveau des roues arrrière (voir « Démontage et réglage des portes »). Il faut ouvrir le tiroir-rechaud pour acceder à la douille de la roulette de gauche des modèles avec tiroir-rechaud.

• Les ajustements finaux de la hauteur sont effectués après l'installation de la cusinière. Ajustez la hauteur des deux pattes avant pour bien aligner la cusinière avec le dessus de comptoir.

• Abaissez le pied de nivellement du centre de l'appareil pour aider a soutenir le poids de I'electromenager.

8.4 Réglage du panneau de la cordure inférieure de protection - modèles Pro Harmony®

1. Retirez les vis du panneau de la cordure de inférieure de protection à l'aide d'un tournevis cruciforme T-20.

2. Déplacez le panneau de cordure de protection inférieure à l'une des cinq positions de trou de vis. Réinstalléla vis a tete étoilée.

1. Répétez avec les vis restantes du panneau de bordure de protection inférieure, en vous assurant que le panneau de coup-de-pied est de niveau.

Le panneau de cordure de protection inférieure doitmaintenir un dégagement minimum de 1 / 2 po (12,7mm) au-dessus du sol.

8.5 Installation des couvre-pieds - modèles Pro Grand®

1. Retirez les revêtements en plastique des couvercles en acier inoxydable.
2. Sous la cuisine, enroulez le couvre-pied autour du pied. Insérez les languettes du couvre-pieds dans les fentes des languettes, comme illustré.

1. Répétez l'opération pour toutes les pieds visibles.

Conseil: Si des couvre-pieds supplémentaires sont nécessaires, vous pouvez les commander auprès du service à la clientèle en appelant 1-800-735-4328 gratuitement jusqu'à un an après la date d'achat de l'appareil.

8.6 Réinstallation de la porte du four

1. Maintenir fermement la porte des deux mains.

fr-ca Procedure d'installation

1. Tenir la porte à pres de 30 degrés par rapport à la position fermée. Insérer les charnières au centre dans les fentes à cet effet. Lorsque bien installées, les charnières s'accrochant solidement dans les fentes. NE PAS exercer de force sur la porte, ni la plier ou la tordre.

1. Ouvrir la porte au maximum pour exposer les charnières, les leviers et les fentes.
2. Retournez la charnière jusqu'à ce qu'elle repose sur le support. Un tournevis peut être nécessaire pour pousser delicatement le clip.

1. Fermer et ouvrir la porte lentement pour s'assurer qu'elle est correctement et solidement installee.

Vérification de l'ajustement et du réglage de la porte

1. Ouvrez et fermez la porte lentement pour tester le mouvement et l'ajustement de la porte à la cavity du four. NES PAS forcer la porte à s'ouvrir ou à se fermer. Si la porte est correctement installée, elle doit se déplacer en douceur et reposer directement sur le devant de la cuisine lorsqu'elle est fermée.

2. La cusinière doit être de niveau pour un bon alignement des portes du four. Reportez-vous à la section sur le réglage des pieds de nivellement.

3. Verifiez que les charnières sont correctement insérées dans les fentes de charnière et que les clips de charnière sont complètement engagés dans les fentes.

4. Si la porte ou la poignée semble légèrement inclinée :

5. Faites tourner la grande vis à tête étoile située directement au-dessus du récepteur de charnière avec un tournevis à tete étoile T-30. Tournez chaque vis respectivement sur le côte et dans la direction dans laquelle la porte doit être ajustée.

Remarque: La portedou foura vapeur n'est pas régable

8.7 Placement du chapeau du brûleur

Il faut que les chapeaux de brûleurs soient correctement positionnés pour le bon fonctionnement de la table de cuisson.

Si le chapeau du brûleur n'est pas correctement placé, une ou plusieurs des situations suivantes peuvent se produit :

La flamme du brûleur est trop élevé
Des flammes jaillissant des brûleurs
- Décolorations de l'acier inoxydable
Les brûleurs ne s'allument pas
La flamme du bruleur n'est pas uniforme
Une oedur de gaz se dégage du brûleur

A VERTISSEMENT

Pour éviter des flambees, ne pas utiliser la table de cuisson sans tous les chapeaux de brûleurs en place et toutes les grilles de brûleur bien positionnées.

MISE EN GARDE

Pour éviter les brûlures, ne pas toucher aux chapeaux de brûleur ni aux grilles quand ils sont chauds.

• Éteindre la table de cuisson et laisser les brûleurs refroidir.

Votre table de cuisson est équipée de brûleurs Star® scellés. Il n'y a aucune piece de brûleur sous la cusinière à nettoyer, démonter ou régler.

Placement des chapeaux de brûleur

Une lecture (B, D ou F) est moulée sous chacun des chapeaux de brûleur et correspond à une lecture moulée dans la base du brûleur (B, D ou F) fixée à l'appareil electroménager.

1. Déposer chaque chapeau de brûleur sur sa base correspondante selon la dette moulée.

1. Déposer delicatement le chapeau de brûleur sur le dessus de la base de sorte que les pattes de la base soient bien ajustées dans la goulotte du chapeau du brûleur.

2. Verifiez chaque brûleur pour vous assurer qu'il n'y a pas d'espace entre le chapeau du brûleur et la base du brûleur.

3. Doucement essayer de déplacer les chapeaux de brûleur d'un côté à l'autre pour vérifier si les chapeaux sont correctement placés sur les bases des brûleurs.
   Lorsqu'il est correctement placé, chaque capuchon de brûleur repose à plat sur le dessus de sa base de brûleur et recouvre complètement la forme en étoile de la base du brûleur lorsqu'il est vu du dessus.

8.8 Placer les grilles de brûleur

Pour une combustion correcte, n'utilise pas la table de cuisson sans les grilles du brûleur en place.

1. Placez les grilles du bruleur a plat vers le bas et alignez-les dans le renfoncement de la cusinière.
2. Les grilles des brûleurs doivent reposer l'une contre l'autre et contre les côtes de l'évidement.

8.9 Préparation de la plaque électrique

A VERTISSEMENT

Pour éviter tout risque de blessure, n'utilise jamais la plaque chauffante sans la plaque chauffante installée.

1. Vérifiez le réglage de la plaque chauffante en versant deux cuillères à soupe d'eau à l'arrière de la plaque chauffante.

2. Si I'eau ne s'écoule pas vers l'avant de la plaque chauffante, la plaque chauffante doit être ajustée.

3. Soulevez la plaque chauffante.

4. Ajustez les deux vis sous l'arrière de la plaque chauffante. Commencez par un demi-tour dans le sens antihoraire des vis.
5. Replace la plaque chauffante et vérifie le résultat.
   Pour un réglage supplémentaire, appliquez un quart de tour jusqu'à ce que l'eau s'écoule lentement dans le bac àGRAisse.

9 Opération d'essai

Vérifiez si vous apparaïre fonctionne correctement après avoir terminé les étapes d'installation.

A VERTISSEMENT

Avant de brancher le cordon électrique, vérifie que toutes les commandes sont à la position OFF (Arrêt).

1. Mettez sous tension au disjoncteur.
2. Les paramètres de base s'ouvrent automatiquement.
3. Sélectionnez un paramètre avec la gauche < ou >
4. Changez l'option souhaitatione avec la droite < ou > .
5. Appuyez sur ENTER pour confirmer la selection ou SETTINGS pour annuler les modifications.

L'affichageonne mode veille.
5. Pour tester le four, Sélectionnez le mode BAKE. Reportez-vous au manuel d'utilisation pour obtenir des instructions d'utilisation détaillées.
6. Vérifiez que l'éclairage du four s'allume et que le four se met à préchauffer.
7. Pour tester le verrouillage de la porte, Sélectionnez le mode SELF CLEAN. Confirmez que la porte se verrouille lorsque l'icone de verrouillage s'affiche à l'écran.

9.1 Test des brûleurs de cuisineire

Chaque brûleur doit être testé pour un éclairage approprié et des caractéristiques de flamme appropriées au niveau de puissance le plus bas et le plus élevé.

1. Testez tous les brûleurs de la cuisine pour un allumage correct.

2. Appuyez sur le bouton et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'au symbole d'allumage.

3. Vérifiez que l'allumeur / module d'étincelle clique.
   Une fois que l'air a eté purgé des conduites d'alimentation, vérifie que le brûleur s'allume dans les quatre (4) secondes. Lorsque le brûleur s'allume, remettez le bouton en position d'arrêt.

4. Si l'un des brûleurs ne s'allume pas, ne poursuivies pas le test. Communiquez avec le Service après-venture.

5. Testez tous les brûleurs de la cuisine pour les caractéristiques de la flamme sur le réglage le plus bas.

6. Appuyez sur le bouton et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'au symbole d'allumage. Maintenez-le enforcé jusqu'à ce que le brûleur s'allume.

7. Tournez rapidement le bouton sur le réglage le plus bas.
8. Verifiez que la flamme a une hauteur minimale d'environ 1/4 po (6 mm).
9. Verifiez que la flamme est stable. La flamme ne doit pas s'eteindre, se soulever ou se detacher du brûleur. Il doit se propagated ou entourer tout le brûleur.
10. Vérifiez que la flamme est de la bonne couleur. → "Caracteristiques de la flamme", Page 56

11. Si la flamme s'eteint, ne se propage pas correctement ou est trop grande, contactez le service client.

12. Testez tous les brûleurs de cuisine pour les caractéristiques de la flamme sur le réglage le plus élevé.

13. Appuyez sur le bouton et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'au symbole d'allumage. Maintenez-le enforcé jusqu'à ce que le brûleur s'allume.

14. Tournez le bouton sur le réglage le plus élevé.
15. Verifiez que la flamme est stable. La flamme ne doit pas s'eteindre, se soulever ou se detacher du brûleur. Il doit se propagated ou entourer tout le brûleur.
16. Vérifiez que la flamme est de la bonne couleur. → "Caracteristiques de la flamme", Page 56
17. Si la flamme brule en jaune ou ne se propage pas correctement, contactez le service à la clientèle.

9.2 Caracteristiques de la flamme

La couleur de la flamme vous indique si l'alimentation en gaz est correctement reglee.

Remarque: Laisser l'appareil fonctionner pendant 4 à 5 minutes avant d'évaluer la flamme. Des stries jaunes sont normales lors de la première mise en service.

Flamme Image Mesure
Complètement ou principalement jaune		Vérifiez que le régulateur est régle pour le bon carburant. Recommencez le test après le réglage.
Pointes jaunes sur les cônes extérieurs :		Normales pour un gaz de pétrole liquéfié
Bleu doux Normales pour le gaz naturel

10 LiSTE de contrôle de l'installateur

Dégagements spécifiés maintainus avec les surfaces des armoires.
Au niveau de l'unité - d'avant en arrêt - d'un côté à l'autre.
Les chapeaux des brûleurs sont correctement positionnés sur les bases des brûleurs.
Tout le matériel d'emballage retiree.
Panneau de protection inférieur en place et vis sécurisées.
Vérifie la flamme à chaque brûleur. La flamme peut avoir besoin de brûler pendant plusieurs minutes pour éliminer les impuretés des conduites de gaz.
Vérifiez que la fonction ExtraLow® fonctionne et se rallume autour de l'ensemble du brûleur.
INSTALLATEUR: Remettez la notice d'instructions Home Connect® au propriétaire de l'appareil. Pour optimier le plein potentiel des fonctionnalités de l'appareil electroménager, le propriétaire devrait télécharger l'appli Home Connect® (Amérique) sur son appareil intelligent et appairer l'appareil electroménager avec le dispositif Wi-Fi de la maison. (Ne s'applique pas aux modèles de cusinières de 30 po.)

Approvisionnement en gaz

Connexion de gaz : 3 / 4 po (19 mm) N.P.T. avec une conduite flexible de 3 / 4 po (19 mm) de diamètre minimum.
L'appareil est raccordé uniquement au type de gaz pour lequel il est certifié pour une utilisation.
Robinet d'arrêt manuel du gaz installé dans un endroit accessible (sans qu'il soit nécessaire dePTRirer la ciusiniere).
Le propriétaire connait l'emplacement de la vanne d'arrêt du gaz.
Unité testée et exemple de fuites de gaz.

En cas d'utilisation au gaz propane, vérifier que l'alimentation en gaz propane est équipée de son propre régulateur haute pression en plus du régulateur de pression fourni avec l'appareil.
La pression d'alimentation en gaz ne dépasse pas 14 po W.C. (34,9 mbar).
Reportez-vous au manuel pour plus d'informations sur le nettoyage et la protection des surfaces extérieures.

Electrique

Prise de courant avec protection de surtension fournie pour le branchement du cordon d'alimentation.
Connexion de mise à la terre appropriée.
Le propriétaire sait où se trouve le disjoncteur principal.

Fonctionnement

Les cadres sont centrés sur les boutons des brûleurs et les boutons tournent librement.
- Chaque brûleur s'allume de manière satisfaisante, à la fois individuellement et avec d'autres brûleurs en fonctionnement.
Les charnières de la porte du four sont bien en place et les charnières se verrouillent dans la bonne position. La poignée et la porte du four sont de niveau et centrées. La porte s'ouvre et se ferme correctement.
Les grilles des brûleurs sont correctement positionnées, de niveau et ne basculent pas.
INSTALLATEUR : Notez le numero de modulo et le numero de série dans le manuel. Laissez le manuel et manuel d'installation avec le propriétaire de l'appareil.

Dépannage

Voir le manuel pour obtenir des informations de dépannage.

11 Service à la clientèle

Lors de toute réparation réalisée dans le cadre de la garantie, nous nous assurons que votre apparéil est réparé avec des pieces de rechange d'origine par un technicien dûment formé et agrée. Nous utilisons exclusivement des pieces de rechange d'origine lors des réparations.

Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, consultez nos modalités de garantie auprès de votre détaillant ou sur notre site Web. Si vous contactez le service à la clientèle, indiquez le numéro de modulo (E-Nr.) et le numéro de fabrication (FD) de l'appareil.

USA:

1-800-735-4328

www.thermador.com/support

www.thermador.ca/fr/soutien/filtres-nettoyants-accessoires

Youtrouvrezegalementdelaide pourcontacter

Home Connect® à l'adresse suivante :

11.1 Numéro de modulo (E-Nr.) et numéro de fabrication (FD)

Le numero de modulo (E-Nr.) et le numero de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil. Pour retrouver rapidement les données de votre apparéil et le numero de téléphone du service à laclienté, n'hésitez pas à les recopier ailleurs.

11.2 Emplacement de la plaque signaletique

Selon votre modèle, les plaques signalétiques sont situées au-dessus du four principal ou derrière la plaque de protection.

Plaque signalétique

Tabla de Contents
