MODE D'EMPLOI 123981 AVIDSEN

2 - ACCÈS À L’ENSEMBLE DES RÉGLAGES 11

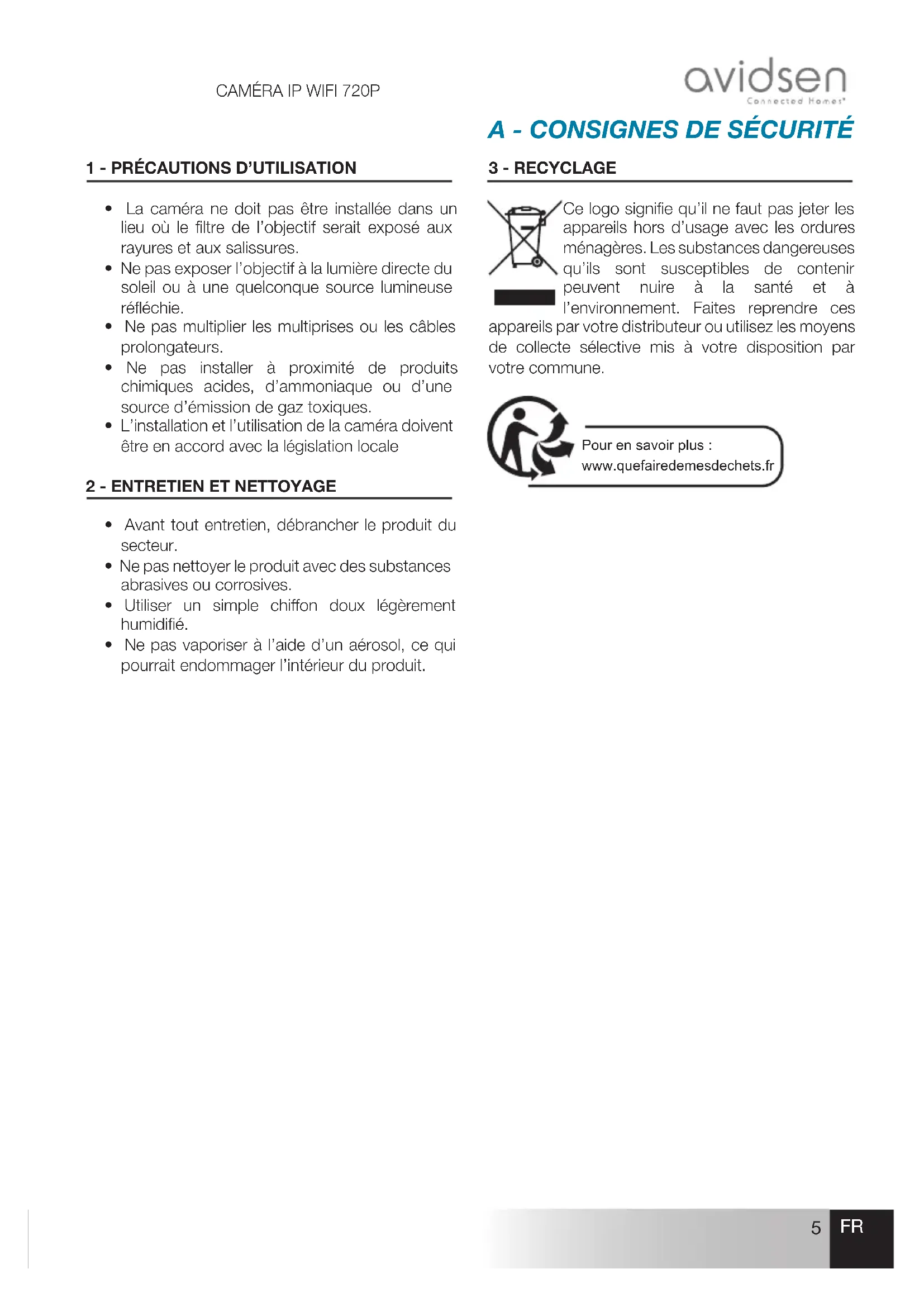

• La caméra ne doit pas être installée dans un lieu où le filtre de l’objectif serait exposé aux rayures et aux salissures.

• Ne pas exposer l’objectif à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.

• Ne pas multiplier les multiprises ou les câbles prolongateurs.

• Ne pas installer à proximité de produits chimiques acides, d’ammoniaque ou d’une source d’émission de gaz toxiques.

• L’installation et l’utilisation de la caméra doivent être en accord avec la législation locale

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.

• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.

• Utiliser un simple chiffon doux légèrement humidifié.

• Ne pas vaporiser à l’aide d’un aérosol, ce qui pourrait endommager l’intérieur du produit.

Ce logo signifie qu’il ne faut pas jeter les appareils hors d’usage avec les ordures ménagères. Les substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune. Pour en savoir plus : www.quefairedemesdechets.frFR

Adaptateur secteur 230Vac 50 Hz / 12Vdc 1A

Antenne à visser à l’arrière de la caméra

Chevilles pour fixation murale

Vis pour fixation murale

QRCode à scanner durant la mise en service avec l’application Protect-Home

Capot emplacement pour carte microSD (non fournie) de jusqu’à 128Go

Grille du haut-parleur

Emplacement du microphone (sur la face arrière)

Pied orientable (toutes les articulations peuvent être déverrouillées/verrouillées avec la clé à 6 pans fournie)

Prise RJ45 pour connexion réseau (utilisation facultative)

Prise alimentation pour adaptateur secteur (fourni)

Bouton « reset » : réinitialisation

Objectif de la caméra

Eclairage infrarouge pour vision de nuit

Capteur crépusculaire pour commande de l’éclairage infrarouge

3 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 12Vdc 1A est fourni dans le kit pour l’alimentation de la caméra. Ne pas utiliser d’autres modèles d’alimentation sous risques de détériorer la caméra et annuler la garantie.FR

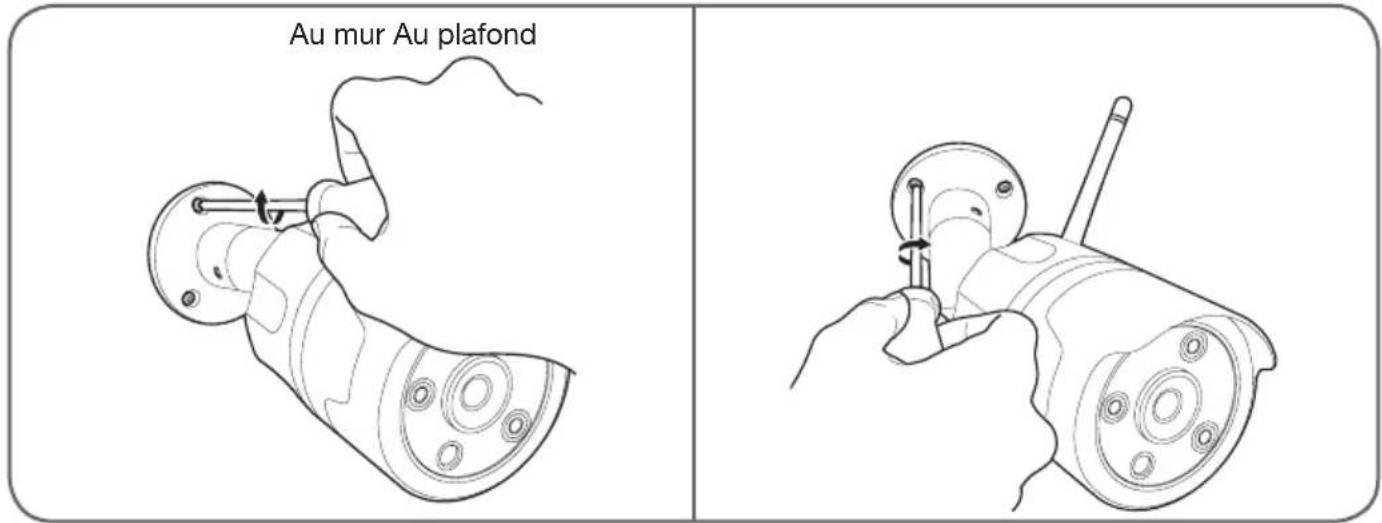

• La caméra peut être fixée au mur ou au plafond.

• Fixez la caméra à l’aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériau plein).

• Attention à fixer solidement la caméra pour éviter toute chute. Au mur Au plafond

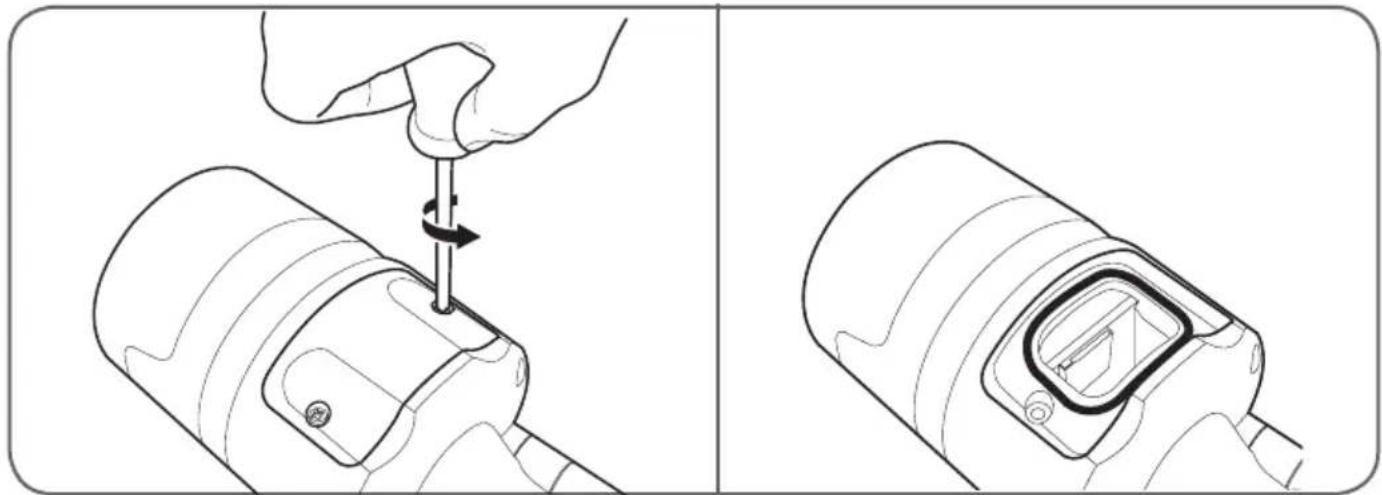

2 - INSERTION D’UNE CARTE MICROSD (NON FOURNIE)

Votre caméra dispose d’un logement pour carte microSD lui permettant de disposer d’une mémoire de stockage interne. La taille maximum est de 128Go. La présence de cette carte est facultative, mais nécessaire si vous souhaitez que la caméra enregistre de façon autonome.9 FRFR

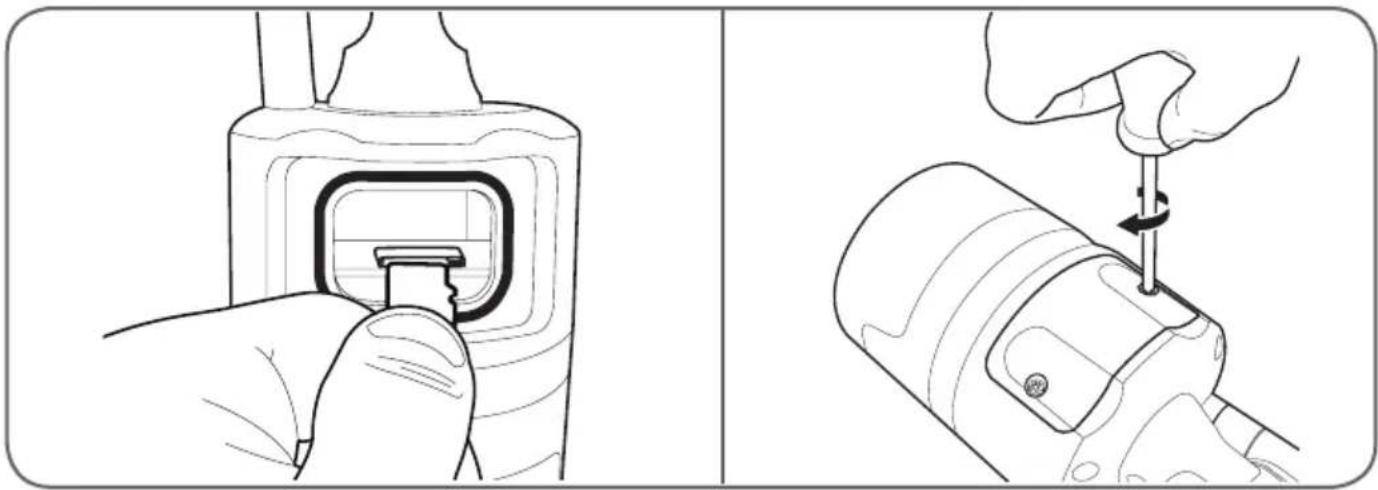

• Veuillez insérer la carte microSD Remarque : Ces manipulations doivent être effectuées avec la caméra déconnectée de l’alimentation secteur.

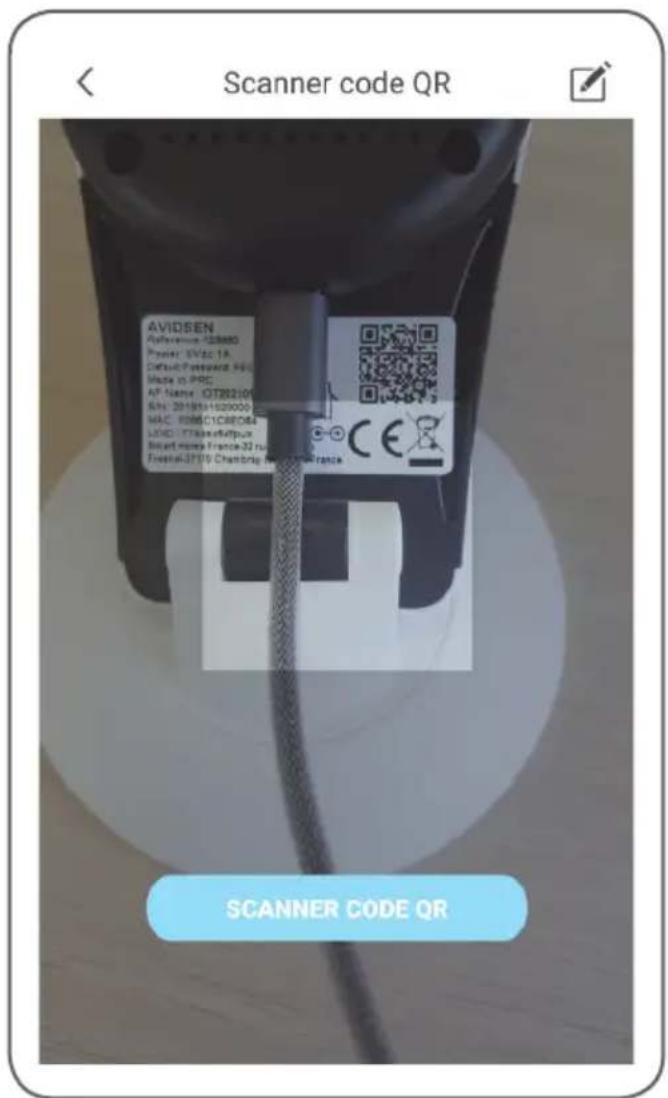

Remarque : les captures présentées sont issues de la version Android de l’application Protect-Home. Le fonctionnement de la version iOS pour iPhone est similaire. Téléchargez l’application Protect-Home sur l’appstore ou Google Play puis lancez l’application. Acceptez les demandes d’autorisation envoyées par l’application si nécessaire (accès à l’appareil photo pour scan du QRCode...). Cliquez ensuite sur l’icône , l’appli ouvre l’appareil photo de votre smartphone et vous invite à scanner le QRCode présent sur la caméra : À ce stade la caméra doit être sous tension et avoir démarré. Elle émet une mélodie d’attente lorsqu’elle est prête. Cliquez sur « La musique signalant la réussite a retenti » pour continuer. L’appli vous demande alors comment configurer la caméra : Connexion AP : par connexion WiFi. Configuration sonore : les informations seront transmises par le haut-parleur du smartphone. Sélectionnez l’une ou l’autre des méthodes pour continuer (elles sont équivalentes) :11 FRFR

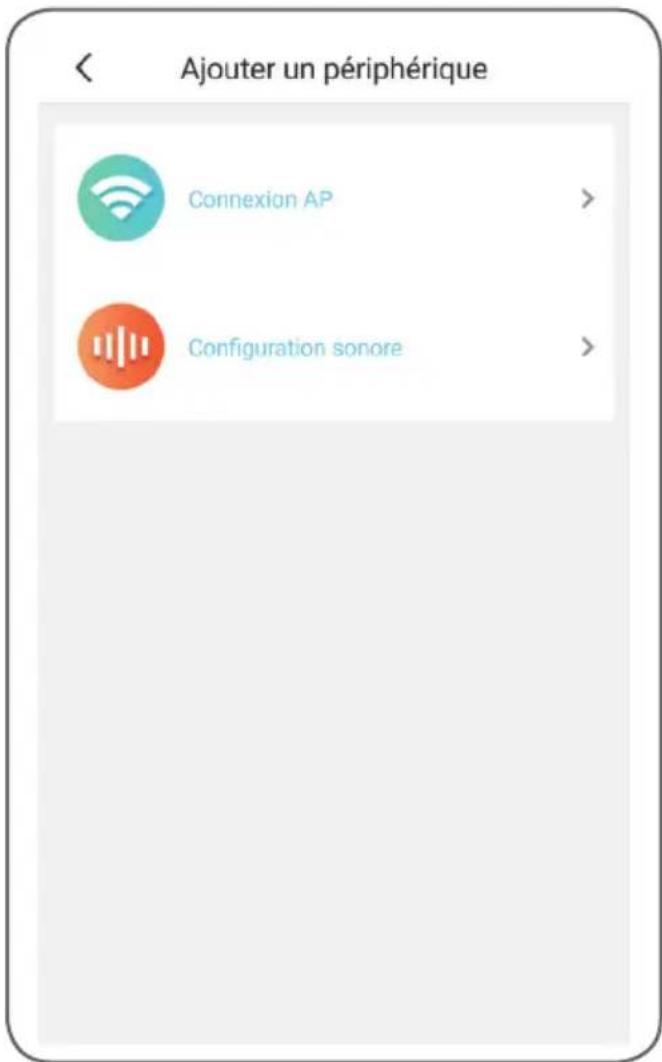

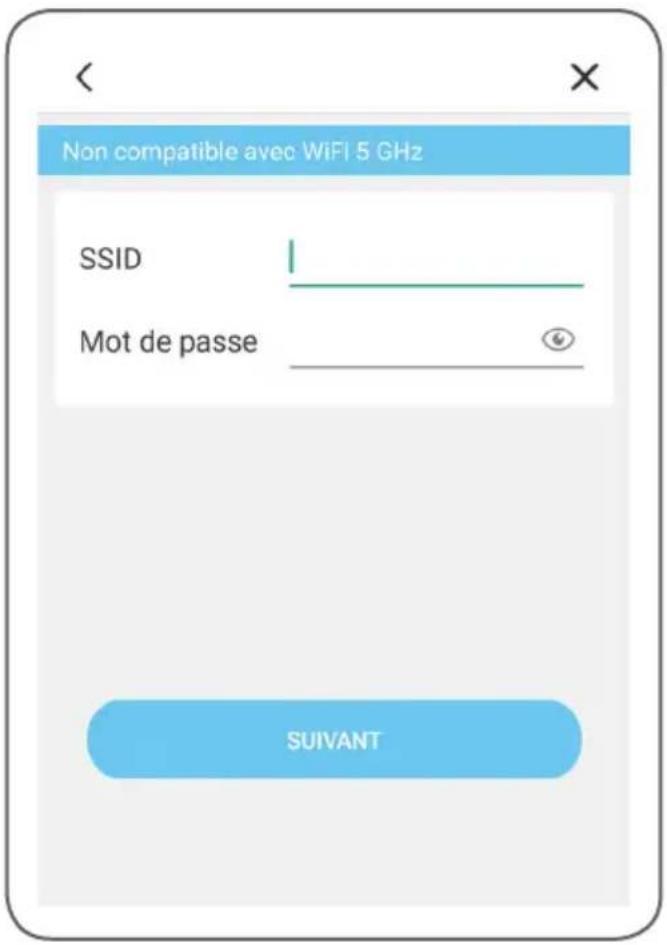

L’appli vous demande alors quel réseau et quelle clé elle doit transmettre à la caméra pour lui donner accès à internet. Important : La caméra est compatible réseau 2.4GHz - 20/40 auto - WPA/WPA2. Non compatible WiFi 5Ghz, non compatible encryptage WEP. Veuillez vérifier les paramètres WiFi de votre box ou contacter votre fournisseur d’accès Internet en cas de difficulté lors de la connexion. - Si vous avez choisi « configuration sonore », assurez-vous d’avoir activé le son de votre smartphone. - Placez-vous à proximité de votre caméra avec votre smartphone (30 cm) pour poursuivre. Cliquez sur « Suivant » après avoir indiqué le réseau WiFi à utiliser et la clé correspondante. Votre smartphone transmet alors les instructions à la caméra. La caméra émet une mélodie au bout de quelques secondes après avoir réussi à rejoindre le réseau que votre smartphone lui indique. Lorsque votre smartphone détecte la présence de votre caméra sur le réseau il vous demande quel fuseau horaire utiliser : L’heure indiquée est incrustée dans les enregistrements vidéo faits par la caméra. (Europe : GMT+1 heure d’hiver, GMT+2 heure d’été).

2 - ACCÈS À L’ENSEMBLE DES RÉGLAGES

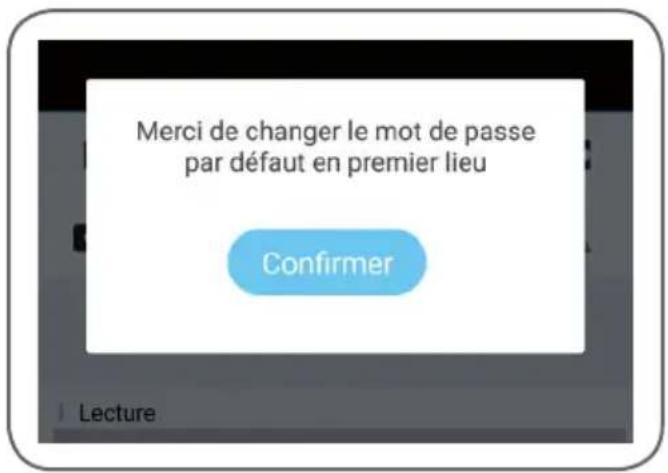

Lors du premier accès à votre caméra, vous êtes immédiatement invité à changer le mot de passe par défaut de votre caméra :FR

Le mot de passe par défaut (« Default password ») est un code à 8 lettres qui est indiqué sur le marquage de votre caméra à côté du QRCode. Le nouveau mot de passe doit être une combinaison de 8 caractères composée de lettres et chiffres.

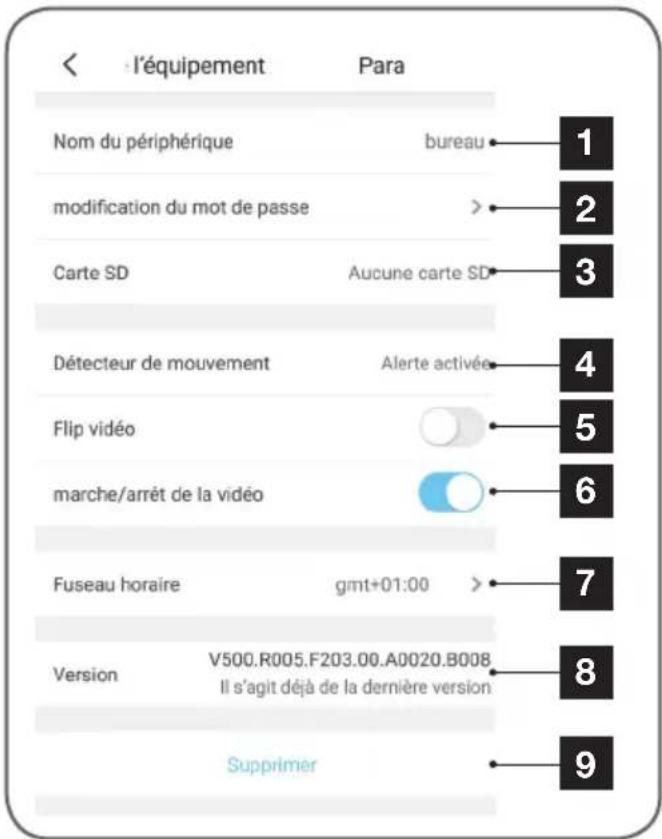

Après avoir cliqué sur l’image de votre caméra depuis la liste des caméras, clliquez sur l’icone pour accéder à la configuration complète de votre caméra :

Pour plus de facilité, renommez votre caméra ici après association

Modification du mot de passe d’accès à la caméra qui est changé lors de la mise en service

Gestion de la carte microSD (non fournie) et formatage

Gestion de la détection de mouvement : activation/désactivation de l’enregistrement sur carte microSD lorsqu’un mouvement est détecté dans le champ de la caméra et activation/désactivation des notifications par l’application pour plus de tranquillité

Retournement vertical de l’image en cas d’installation au plafond

Mode privé : permet de désactiver l’image et le son de la caméra depuis l’application (coupe tout enregistrement et toute notification par la même occasion)

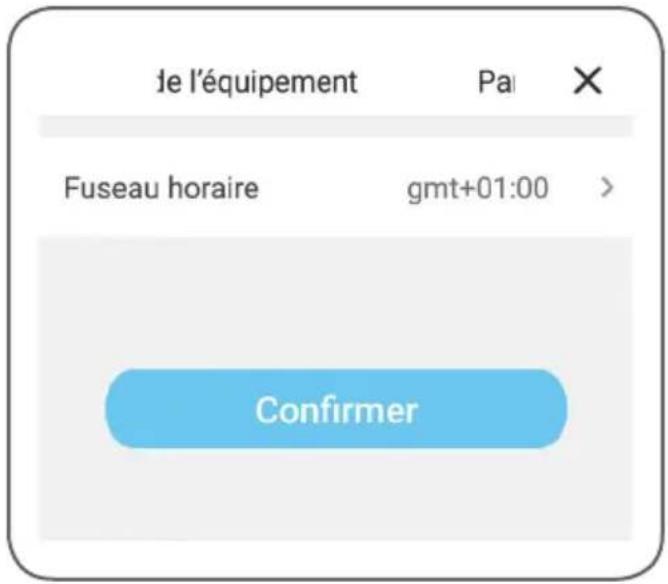

Réglage du fuseau horaire pour mise à l’heure de l’heure incrustée sur les vidéo prises par la caméra

Version actuelle du micrologiciel de la caméra

Suppression de la caméra : retire la caméra de la liste des caméras connues de l’application (mais ne change pas le mot de passe de connexion qui a été personnalisé)13 FRFR

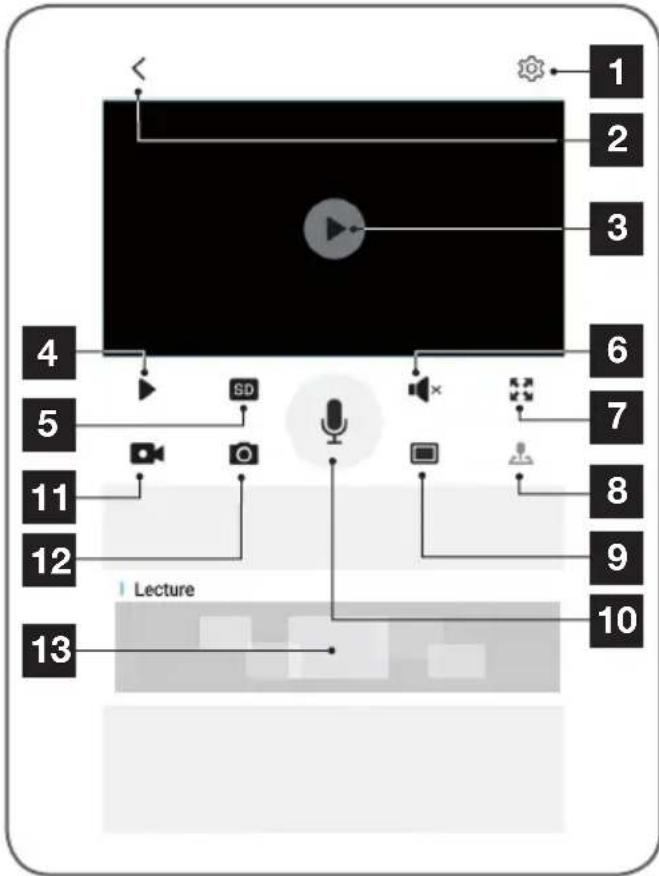

Depuis la liste des caméras (écran d’accueil de l’application après lancement), cliquez sur l’image ou le nom de votre caméra pour afficher l’image en direct :

Accès à la configuration de la caméra

Retour à la liste des caméras connues de l’application

Démarrage/arrêt de la vidéo

Sélection de la qualité d’image. Attention : une qualité élevée nécessite une connexion plus performante côté caméra tout comme côté smartphone

Passage en format paysage pour afficher la vidéo en plein écran

Inutilisé sur ce modèle

Affichage simultané de jusqu’à 4 caméras

Activation du micro du smartphone pour parler via le haut-parleur de la caméra

Lancement/arrêt d’un enregistrement vidéo (enregistrement en mémoire du smartphone)

Prise d’une photo immédiate (enregistrement en mémoire du smartphone)

Si une carte microSD est présente dans la caméra et que des enregistrements vidéo ont eu lieu côté caméra, vous pouvez les consulter en cliquant ici

Sur l’écran de visualisation du direct, cliquez sur la zone en bas de l’écran pour consulter le contenu de la carte microSD (non fournie) et les enregistrements faits par la caméra en votre absence. Si des vidéos ont été enregistrées sur la carte microSD (non fournie) insérée dans la caméra, leur présence est indiquée de la manière suivante :FR

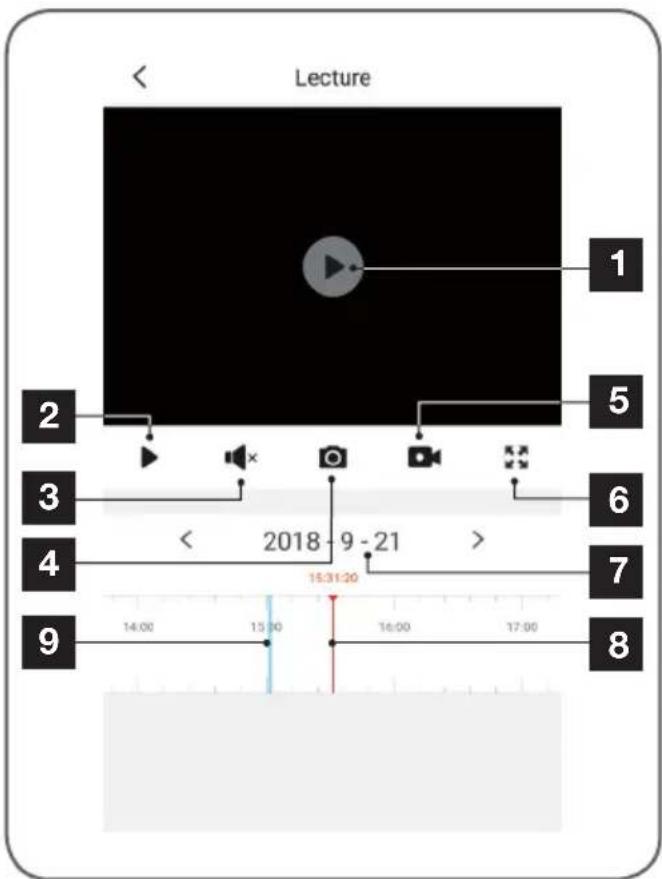

Lorsqu’une vidéo enregistrée est consultée, elle apparaît à la place de l’image en direct

Lancement/arrêt de la relecture

Activation/désactivation du son de la vidéo enregistrée

Prise d’une photo immédiate de l’enregistrement en cours de visualisation (sauvegarde en mémoire du smartphone)

Lancement/arrêt d’un enregistrement vidéo stocké en mémoire du smartphone de la vidéo en cours de visualisation

Passage en plein écran

Date en cours de consultation (cliquez sur « < » ou « > » pour la changer)

L’index en rouge indique l’heure de visualisation en cours (glissez vers la gauche ou la droite pour changer d’endroit dans la vidéo ou changer de vidéo)

La présence de raies colorées en bleu indique que des vidéos ont été stockées dans la caméra à l’heure correspondante15 FRFR

En cas de problème, la configuration WiFi peut être réinitialisé en appuyant sur la touche Reset sur le câble jusqu’à l’émission d’un bip sonore. Une fois réinitialisée, la caméra redémarre. Au bout de 30 secondes elle est disponible pour reconfiguration. Remarque : L’appui sur la touche Reset ne supprime pas la caméra de votre applicationFR

Symptômes Causes possibles Solutions Impossible d’installer l’application Protect-Home sur mon appareil Android Votre appareil dispose d’une version trop ancienne d’Android ou incompatible Veuillez contacter le support technique du fabricant de votre appareil Android afin d’obtenir une mise à jour récente GooglePlay effectue une vérification des éléments essentiels au bon fonctionnement de l’application, si votre matériel ne répond pas à tous les critères nécessaires, il vous refusera l’installation Veuillez-vous munir d’un autre terminal Android Impossible d’installer l’application Protect-Home sur mon appareil Apple Votre appareil dispose d’une version iOs trop ancienne Veuillez effectuer la mise à jour système de votre appareil La caméra n’est pas détectée comme étant en ligne lorsqu’on veut l’associer sur smartphone Connexion caméra trop lente Connectez temporairement votre smartphone sur le même réseau que la caméra lors de l’ajout dans l’appli La connexion à la caméra est impossible depuis le réseau local Problème réseau / alimentation électrique Vérifiez vos connexions réseau et électrique Problème configuration réseau Contrôlez la configuration réseau de votre caméra L’image de la caméra est inaccessible via internet. L’image est de mauvaise qualité ou saccadée Problème configuration réseau Contrôlez les réglages de votre installation (box, routeur) Réglages vidéo inappropriés Contrôlez les réglages vidéo et baissez la qualité si nécessaire La détection de mouvement se déclenche de manière intempestive Réglages détection de mouvement inappropriés Orientez la caméra La caméra n’est pas détectée comme étant en ligne Connexion caméra trop lente Connectez temporairement votre smartphone sur le même Lorsqu’on veut l’associer sur smartphone Réseau que la caméra lors de l’ajout dans l’appli17 FRFR

Caméra Alimentation 12VDC / 1A Interface réseau WiFi IEEE 802.11 b/g/n 2.4Ghz Compatible WPA/WPA2 RJ45 Ethernet 10/100Mbps Capteur optique ¼’’ CMOS Intensité lumineuse minimum 0 lux Vision de nuit Automatique (capteur crépusculaire) Portée : 25m Angle de vision 68° Audio Microphone et haut-parleur intégrés pour communication audio bidirectionnelle Touches Une touche de réinitialisation des paramètres WiFi Compression vidéo h.264 Résolution 1280x720 pixels Stockage 1 logement pour carte microSD jusqu’à 128Go pour stockage de vidéo avec accès à distance Poids 335g Dimensions L64mm x H64mm x P195m Température d’utilisation et humidité -10°C à 50°C, 10% à 90%RH sans condensation Indice de protection IP66FR

• Ce produit est garantie 2 ans, pièces et main d’œuvre, à compter de la date d’achat. Il est impératif de garder une preuve d’achat durant toute cette période de garantie. La garantie ne couvre pas les dommages causés par négligence, chocs ou accidents. Toute intervention sur l’appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l’installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.

• En cas de problème de fonctionnement pendant l’installation ou après quelques jours d’utilisation, il est impératif de nous contacter devant votre installation afin que l’un de nos techniciens diagnostique l’origine du problème car celui provient certainement d’un réglage non adapté ou d’une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l’échange du produit. Contactez les techniciens de notre service après- vente au : 0,35 € / min

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l’avancement des interventions sur notre site internet à l’adresse suivante : http://sav.avidsen.com Avidsen s’engage à disposer d’un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

5 - DÉCLARATION DE CONFORMITÉ CE

À la directive RED Déclaration de conformité à la directive RED

Déclare sous son entière responsabilité que l’équipement désigné ci-dessous : Caméra-IP extérieure 720p HD 123981 Est conforme à la directive RED 2014/53/UE et que sa conformité a été selon les normes applicables en vigueur : EN62368-1 :2014 EN62479 :2010 EN301 489-1 V2.1.1 :2017-02 EN301 489-17 V3.1.1 :2017-03 EN300 328 V2.1.1 :2016-11 À Tours le 04/10/18 Alexandre Chaverot, président H - INFORMATIONS TECHNIQUES ET LÉGALESSmartHome France 19 avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours - FranceEN 720P WiFi IP camera Outdoor ref. 123981 www.avidsen.com 30s(Not included)•REC 720p 2.4GHz ref. 123981 30s (Not included
