| Type de produit | Interphone vidéo IP |
| Marque | DoorBird |
| Modèle | D21DKH |
| Catégorie | Interphone |
| Alimentation | PoE IEEE 802.3af Mode-A ou 15 V DC (max. 15 W) |
| Connexion réseau | RJ45 Ethernet 10/100 Base-T |
| Caméra | HDTV 720p, objectif grand angle 180° (D), 140° (H), 100° (V) |
| Vision nocturne | Oui, 12 LED IR 850 nm, filtre IR-Cut automatique |
| Audio | Haut-parleur et microphone, duplex intégral, réduction bruit et écho |
| Capteur de mouvement | Actif 4D, portée 1-10 m configurable |
| Lecteur RFID | 125 kHz, portée 0-3 cm, compatible EM4100/EM4102 |
| Relais | 2 relais bistables (max. 24 V DC/AC, 1 A) pour ouvre-porte |
| Protection | IP65, IK08 |
| Température de fonctionnement | -25°C à +55°C |
| Dimensions (environ) | 140 x 80 x 40 mm |
| Poids (environ) | 500 g |
| Contenu du livret | Unité électrique principale, face avant, badge RFID, tournevis, guide de démarrage, manuel d'installation, petites pièces |
| Garantie | Voir www.doorbird.com/fr/warranty |
| Entretien | Nettoyage avec chiffon doux et eau tiède, éviter produits abrasifs |
| Sécurité | Cryptage HTTPS/SSL, pas de redirection de port, mise à jour firmware automatique |
FOIRE AUX QUESTIONS - D21DKH DoorBird
Questions des utilisateurs sur D21DKH DoorBird
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice D21DKH - DoorBird et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil D21DKH de la marque DoorBird.
MODE D'EMPLOI D21DKH DoorBird
FR: Le present apparéil est conforme aux CNR d'Industrie Canada applicables aux apparéils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:
(1) l'appareil nedoit pas produit de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètement le fonctionnement.
Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
IC exposition aux radiations: Cet équipement est conforme avec ISEDC les limites d'exposition aux rayonnements définies pour un contrôle environnement. Cet émetteur ne doit pas etre co-localises ou fonctionner en konjection avec une autre antennue ou émetteur.
Transportation

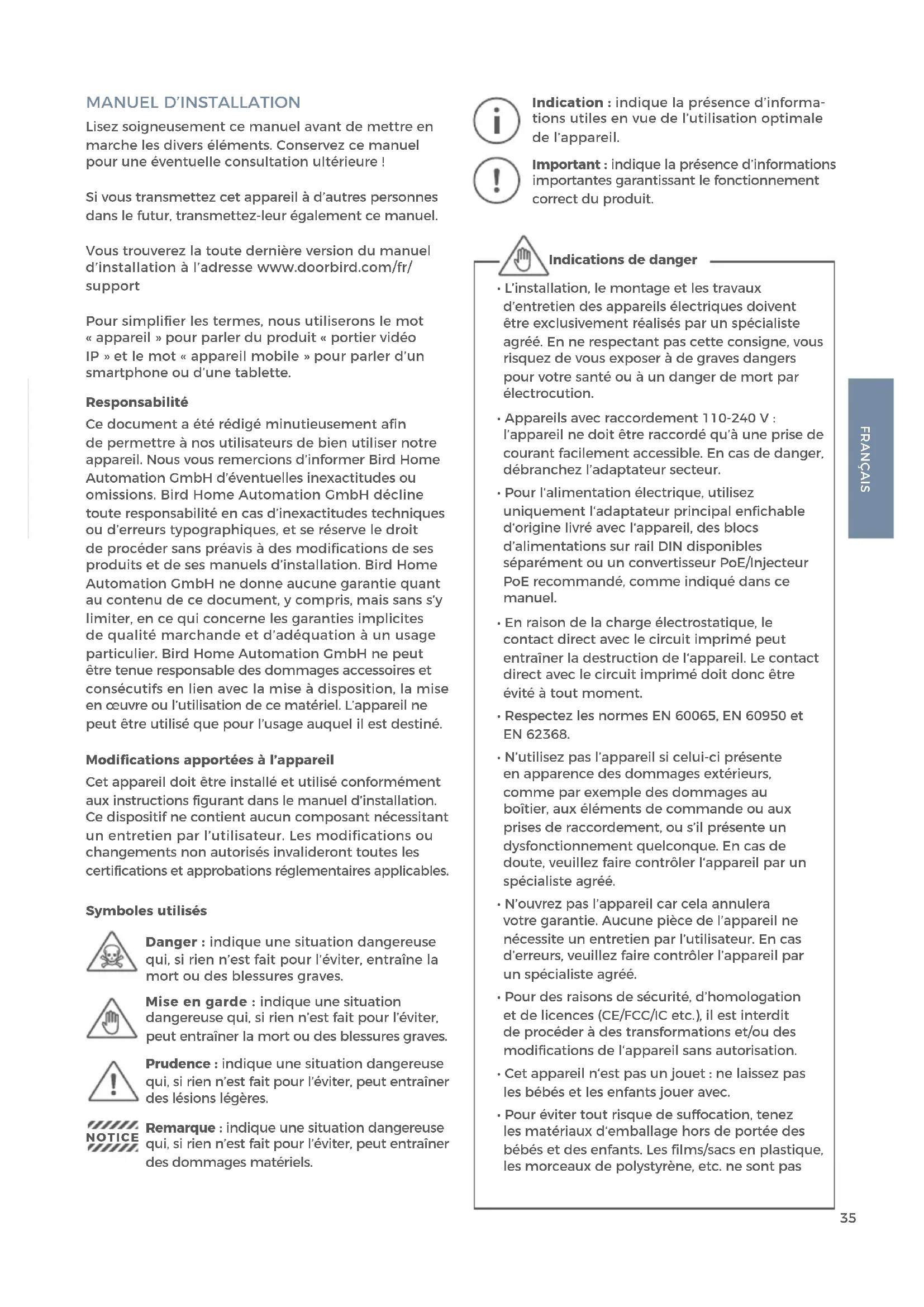

Lisez soigneusement ce manuel avant demettre en marche les divers éléments.Conserveze ce manuel pour une eventuelle consultation ultérieure!
Si vous transmettez cet apparéil à d'autres personnes dans le futur, transmettez leur également ce manuel.
Vous trouvez la toute derniere version du manuel d'installation à l'adresse www.doorbird.com/fr/support
Pour simplifier les termes, nous utiliserons le mot « apparéil » pour parler du produit « portier video IP » et le mot « apparéil mobile » pour parler d'un smartphone ou d'une tablette.
Responsabilité
Ce document a été rédigé minutieusement afin de permettre à nos utilisateurs de bien utiliser notre apparéil. Nous vous remercions d'informer Bird Home Automation GmbH d'eventuelles inexactitudes ou omissions. Bird Home Automation GmbH décline toute responsabilité en cas d'inexactitudes techniques ou d'erreurs typographiques, et se reserve le droit de procéder sans préavis à des modifications de ses produits et de ses manuels d'installation. Bird Home Automation GmbH ne donne aucune garantie quant au contenu de ce document, y compris, mais sans s'y limiter, en ce qui concerne les garanties implicées de qualité marchande et d'adéquation à un usage particulier. Bird Home Automation GmbH ne peut être tenue responsable des dommages accessoires et consécutifs en lien avec la mise à disposition, la mise en œuvre ou l'utilisation de ce matériel. L' apparéil ne peut être utilisé que pour l'utilisation auquel il est destiné.
Modifications apportées à l'appareil
Cet apparéil doit être installé et utilisé conformément aux instructions figurant dans le manuel d'installation. Ce dispositif ne contientaucun composant nécessitant un entretien par l'utilisateur. Les modifications ou changements non autorisés invalideront toutes les certifications et approbations réglementaires applicables.
Symboles utilisés
Danger: indique une situation dangereuse qui, si rien n'est fait pour l'eviter, entraine la mort ou des blessures graves.
Mise en garde : indique une situation dangereuse qui, si rien n'est fait pour I'eviter, peut entraîner la mort ou des blessures graves.
Prudence : indique une situation dangereuse qui, si rien n'est fait pour I'eviter, peut entrainer des lesions legères.
Remarque: indique une situation dangereuse qui, si rien n'est fait pour I'eviter, peut entrainer des dommages matériels.
Indication: indique la presence d'informations utiles en vue de l'utilisation optimale de l'appareil.
Important : indique la presence d'informations importantes garantissant le fonctionnement correct du produit.
Indications de danger
L'installation, le montage et les travaux d'entretien des apparciels electriques doivent être exclusivement réalisés par un spécialiste/agree. En ne respectant pas cette consigne, vous risquez de vous exposer à de graves dangers pour votre santé ou à un danger de mort par électrocution.
Appareils avec raccordement 110-240 V: l'appareil ne doit etre raccorde qu'a une prise de courant facilement accessible. En cas de danger, debranchez I'adaptateur secteur.
- Pour l'alimentation électrique, utilisez uniquement l'adaptateur principal enchachieble d'origine livre avec l'appareil, des blocs d'alimentations sur rail DIN disponibles séparément ou un convertisseur PoE/Injecteur PoE commande, comme indiquedans ce manuel.
- En raison de la charge electrostatique, le contact direct avec le circuit imprimé peut entrainer la destruction de l'appareil. Le contact direct avec le circuit imprimé doit donc être évité à tout moment.
Respectez les normes EN 60065, EN 60950 et EN 62368.
- N'utilise pas l'appareil si celui-ci présente en appearance des dommages extérieurs, comme par exemple des dommages au boitier, aux éléments de commande ou aux prises de raccordement, ou s'il presente un dysfonctionnement quelconque. En cas de doute, veuilles faire contrôle l'appareil par un spécialiste agreé.
- N'ouvre pas l'appareil car cela annulera votre garantie. Aucune piece de l'appareil ne nécessite un entretien par l'utiliseur. En cas d'erreurs, veuilles faire contrôle l'appareil par un spécialiste agreé.
Pour des raisons de sécurité, d'homologation et de licences (CE/FCC/IC etc.), il est interdit de proceder à des transformations et/ou des modifications de l'appareil sans autorisation.
Cet apparéil n'est pas un jouet : ne laïsez pas les bébéss et les enfants jouer avec.
- Pour éviter tout risque de suffocation, tenez les matériaux d'emballage hors de portée des bébés et des enfants. Les films/sacs en plastique, les morceaux de polystyrene, etc. ne sont pas
des jouets et peuvent être dangereux entre les mains d'un enfant. Jetez les matériaux d'emballage immédiatement après avoir retiré le produit. Ne réutilisez pas les matériaux d'emballage.
- Posez les cables de telle façon qu'ils ne deviennent pas un danger potentiel pour les personnes et les animaux domestiques.
- Il y a de la tension sur certaines pieces de l'appareil. Ne touche aucune piece non associée à l'installation, au câblage ou au branchement. Des décharges électriques peuvent en résultat.
- Maintenez les apparèils non repris comme résistant aux interpérières à l'abri de l'eau et de tout autre liquide.
- Ne procédez jamais à une installation ni à des branchements lorsque l'alimentation électrique est activée. L'appareil pourrait en résultat endommagé et pourrait provoquer des décharges électriques.
- Avant demettre sous tension,assurez-vous que les fils ne soient pas croises et ne present pas de court-circuit. Il peut en résultat un incendie ou des décharges electriques.
- Il peut y avoir de la haute tension à l'intérieur de l'appareil. N'ouvre pas l'appareil. Il peut en résultat des décharges électriques.
L'appareil n'est pas protégé contre les explosions. Ne l'installez pas et ne l'utilise pas à proximé de gaz ou de matériel aux inflammables. Un incendie ou une explosion pourrait en résultat.
- N'installez pas deux alimentations en parallèle sur une même entrée. L'appareil pourrait en résultat endommagé et un incendie pourrait se déclarer. Veillez bien à ne raccorder qu'une seule alimentation électrique à l'appareil.
- Ne raccordez:aún terminal de l'appareil à une ligne d'alimentation. Il peut en résultat un incendie ou des décharges électriques.
Assurez-vous que le cable d'alimentation ne soit ni endommagé, ni écrase. Si le cable est rompu, il peut en résultat un incendie ou une décharge électrique.
- Ne branchez et ne débranchez jamais rien avec les mains mouillées. Cela pourrait provoquer des décharges électriques.
- N'introduisez pas de matérielux metalliques ou inflammbables dans l'appareil. Cela pourrait provoquer un incendie, des décharges électriques ou des dysfonctionnements au niveau de l'appareil.
- Il peut y avoir de l'électricité à haute tension sur les cablages existants, comme le cablage du carillon de porte (et bien d'autres). L'appareil pourrait en résultat endommagé et pourrait envoyer des décharges électriques. Le cablage et l'installation doivent être effectués par un
spezialiste agreé.
Fixez l'appareil au mur ou au plafond et évitez les emplacements où l'appareil risquerait d'être exposé à des vibrations et à des chocs car cela pourrait endommager l'appareil.
- Pour les apparèils munis d'une borne de terre, il faut un raccordement effectif à la terre. Dans le cas contraire, il existe des risques d'incendie et de dysfonctionnement de l'appareil.
Pour les apparèils contenant du plastique ou du verre vérable, n'exerce pas de forte pression sur le verre. La rupture de celui-ci peut occasionner des blessures.
Pour les apparèils avec écran LCD, si l'écran LCD est endommagé, n'entrez pas en contact avec les cristaux liquides car cela pourrait occasionner des blessures. Au besoin, rincez-vous la bouche, nettoyez vos yeux ou votre peau à l'eau claire pendant 15 minutes au minimum et consultez votre médecintraitant.
- Ne déposez rien sur l'appareil et ne le recouvre pas de tissu, de silicone, de colle, ou de tout autre revêtement, etc. Il pourrait en résultat un incendie et un dysfonctionnement de l'appareil.
- N'installez pas l'appareil à l'un des emplacements suivants car il pourrait s'ensuivre un incendie, une décharge électrique ou des dysfonctionnements au niveau de l'appareil :
- Emplacements exposés à la lumière directe du soleil ou à proximé d'appareils de chauffage dont la température varie.
- Emplacements exposés à la poussière, à l'huile, aux produits chimiques, à l'acide sulfurique (source chaude).
- Emplacements soumis à des conditions d'humidité et d'humidité extrêmes, telis que des salles de bains, des caves, des serres, etc.
- Emplacements où la température est très bassé, p. ex. une zone réfrigérée ou devant un climatiseur.
- Emplacements exposés à la vapeur et à la fumée (p. ex. à proximé de surfaces chauffantes ou de cuisson).
- Emplacements à proximate immediate d'appareils émettant du bruit, tels que des gradateurs ou des apparciels électriques à ondulateur.
- Emplacements soumis à de fréquentes vibrations ou chocs.
- Pour les apparèils avec fonction interphone, assurez-vous d'effectuer un test d'appel avec un faible volume audio sur les deux apparèils. Un appel soudain ou un autre incident du même type, peut se produit et cause des dommages à vous ouïe.
- Si l'appareil ne fonctionne pas correctement, débranchez l'alimentation.
- Les apparèils qui ne sont pas repris comme
résistants aux intempéries sont conçus pour un usage interieur uniquement et ne doit pas être utilisés à l'extérieur.
- Ne pas pulveriser d'eau à haute pression sur les apparèils qui sont repris comme résistant aux intempéries. Des dysfonctionnements au niveau de l'appareil pourrait s'ensuivre.
- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels suite à une manipulation inappropriée ou au non-respect des instructions de sécurité. Dans ce type de cas, il n'existe aucun recours en garantie! Nous déclinons toute responsabilité en cas de dommages indirects.
- Pour les appereils livrés avec un adaptorateur secteur: conformément à l'article 33 du règlement REACH (réglement (CE) n° 1907/2006), nous vous informons que le contact métallique de la broche de la fiche de l'adaptateur secteur contient une concentration supérieure à 0,1 % de la substance repertoriée dans le règlement REACH sous le numéro CE / List no.: 231-100-4 (plomb). Lorsqu'il est utilisé conformément à l'utilisation prévu, aucune mesure supplémentaire n'est nécessaire pour garantir une utilisation sécurisée du produit en raison de la concentration de plomb.
Consignes de sécurité
L'appareil doit être utilisé conformément aux lois et règlements locaux.
Stockez l'appareil dans un endroit sec et aéré.
- Évitez d'exposer l'appareil à des choses ou à une forte pression.
- N'installez pas l'appareil sur des supports, surfaces ou parois instables. Assurez-vous que le matériel usilisé soit suffisamment stable pour supporter le poids de l'appareil.
- Lors de l'installation de l'appareil, utilisez uniquement des outils appropriés. L'utilisation d'une force excessive avec les outils peut endommager l'appareil.
- N'utilise pas de produits chimiques, d'agents caustiques ou de nettoyants en aerosol.
- Pour le nettoyage, utilisez un chiffon propre et sec.
- Utilisez exclusivement des accessoires conformes aux specifications techniques de l'appareil. Ceux ci sont disponibles chez Bird Home Automation GmbH.
Utilisez exclusivement des pieces de rechange fournies ou commandees par Bird Home Automation GmbH.
N'essayez pas de réparer l'appareil vous-même. Pour toute réparation et pour tout entretien, adressé-vous à Bird Home Automation GmbH.
Tenez l'appareil à une distance minimale d'un
1 metre (3,3^) des appareils de type four a micro-ondes, radio, TV, routeur sans fil et autres appareils sans fil.
- Pour les apparèils équipés d'un interphone, d'un haut-parleur ou d'un microphone intégré, ou des apparèils avec fonctions de transmission de signaux, installez les fils à plus de 30 cm (12") de distance du câblage AC 100 - 240 V. Un bruit induit par le courant alternatif et/ou un mauvais fonctionnement de l'appareil pourrait en résultat.
- Installez l'appareil dans un endroit accessible en cas d'inspections, de réparations et d'entretiens à voir.
- Si l'appareil est utilisé à proximité d'un téléphone mobile, des perturbations peuvent s'ensuivre.
- En cas de chute, l'appareil peut etre endommagé. Manipuez-le avec prudence.
- L'appareil est hors service en cas de panne de courant.
- Pour les appareils équipés d'un interphone, d'un haut-parleur ou d'un microphone intégré, le fonctionnement de l'ordinateil peut être entrave dans les endroits se trouvant à proximité d'antennes cellulaires ou de radiodiffusion / télévision.
Pour les apparèils à écran LCD, il est important de noter que, bien qu'un écran LCD soit fabriqué avec des techniques de très haute précision, il y aura toujours, inévitablement, une très petite partie de ses éléments visuels qui ne sera pas toujours éclairée, voire même pas éclairée du tout. Ceci n'est pas considéré comme un dysfonctionnement de l'appareil.
- Pour les-appareils avec fonction interphone,les bruits ambiants autour de I'appareil peuvent entraver sa bonne communication. Ceci n'est pas considere comme un dysfonctionnement.
- Pour les-appareils requérant un nom d'utilisateur /mot de passer, l'utilisateur est responsable de l'accès à l'appareil au moyen d'un nom d'utilisateur /mot de passer. Veillez à utiliser un mot de passer qu'un tiers ne pourrait pas deviner aisément. Nous vous recommendons également de modifier régulièrement votre mot de passer.
- Nous ne serons enaucun cas responsables des dommages causés par des pannes d'alimentation electrique, d'équipment de réseau ou de terminaux, des défaillances dues à des fournisseurs d'accès Internet et de réseaux cellulaires, des pannes telles que des lignes déconnectées et autres pertes de communication, ce qui rendrait impossible la fourniture de ce service et retarderait de chaque manière que ce soit ce service pour tout autre cause ne relevant pas de notre responsabilité, ou si une erreur ou des données manquantes se produit pendant la transmission.
Transport
Au besoin, transportez l'appareil dans son emballage d'origine ou dans un emballage adapté, afin d'éviter tout dommage.
Garantie
Vous trouvez les informations relatives à la garantie en consultant la page www.doorbird.com/fr/warranty
Informations relatives à l'élimination des déchets, destinées aux utilisateurs d'appareils électriques etlectroniques (appareils menagers domestiques)
Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques et Electroniques ne doivent pas'être jetés avec les ordures menagères. Pour que ces produits subissant un traitement, une récapération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés
gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent. En éliminant correctement ce produit, vous contribuez à la conservation des ressources vitales et à la prévention des évventuels effets néfastes sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire. Afin de tracer le point de collecte le plus proche, veuillez contacter les autorités locales. Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.
Informations sur l'élimination des déchets dans les pays ne faisant pas partie de l'Union européen
Ce symbole n'est reconnu que dans l'Union française. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
APPAREIL AVEC 1 BOUTON D'APPEL
Face avant
1) Video HDTV
2) Capteur de luminosité Pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic
6) Plusieurs LED de vision nocturne
7) Microphone
8) Haut-parleur
9) Lecteur RFID
Intérieur
1) Unite electrique principale
2) Câble jaune pour bouton d'appoint Connecté au bouton d'appoint illumine avec plaque nominative
3) Câble rouge pour port 1 (non utiliseé)
4) Câble vert pour port 2 (non utilise)
5) Borne de raccordement à vis
6) Connecteur LAN / PoE
APPAREIL AVEC 2 BOUTONS D'APPEL ET PLUS

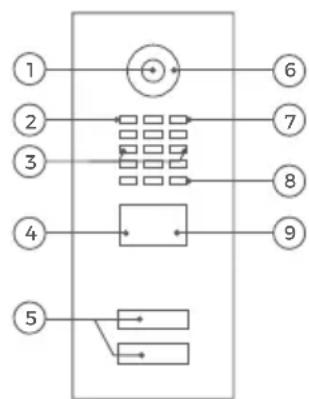

Face avant
1) Video HDTV
2) Capteur de luminosité Pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Boutons d'appli eclaires avec plaque nominative L'éclairage agit en meme temps comme LED de diagnostic
6) Plusieurs LED de vision nocturne
7) Microphone
8) Haut-parleur
9) Lecteur RFID

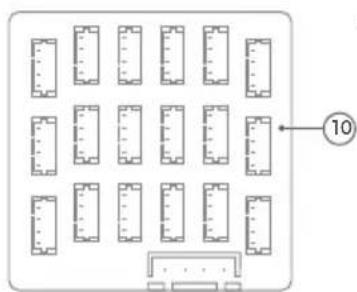

Intérieur
1) Unite electrique principale
2) Bande velcro 1 Pour la fixationtemporaire du module multi-residentiel à l'unitéelectrique principalependant I'assemblage
3) Câble jaune pour bouton d'appoint (non utilisé)
4) Cable rouge pour port 1 Cable de connexion au module multi-residentiel
5) Câble vert pour port 2 (non utilise)
6) Borne de raccordement à vis
7) Connecteur LAN / PoE
9) Bande velcro 2 Pour la fixation permanente du module multi-residentiel au boitantier de montage arriere
10) DoorBird Module multi-residentiel MTM18A

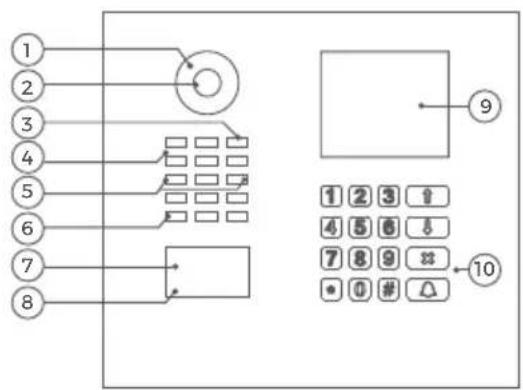

APPAREIL AVEC MODULE ÉCRAN (DISPLAY) ET MODULE CLAVIER (KEYPAD)

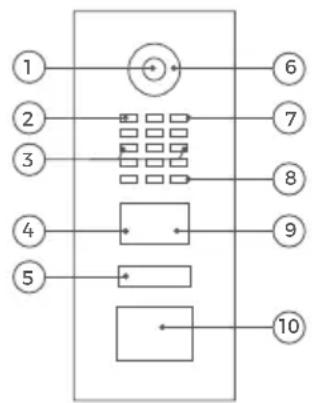

Face avant
Intérieur
1) Unite electrique principale
2) Câble jaune pour bouton d'appoint (non utilisé)
3) Cable rouge port 1 Cable de connexion à l'écran d'affichage (display)
1) Plusieurs LED de vision nocturne
2) Video HDTV
3) Microphone
4) Capteur de luminosité Pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement
9) Ecran d'affichage (display)
10) Clavier (keypad) L'éclairage agit en même temps comme LED de diagnostic
4) Cable vert port 2
Cable de connexion à l'écran d'affichage (display)
5) Borne de raccordement à vis
6) Connecteur LAN / PoE
APPAREIL AVEC MODULE INFO ET MODULE CLAVIER (KEYPAD)

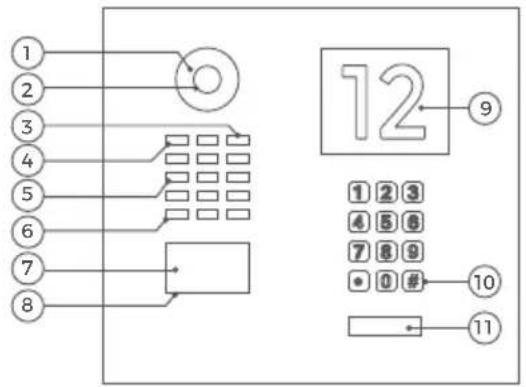

Face avant
1) Plusieurs LED de vision nocturne
2) Video HDTV
3) Microphone
4) Capteur de luminosité Pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement
9) Module info
10) Clavier (keypad) L'éclairage agit en même temps comme LED de diagnostic
11) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic
Intérieur
1) Unité électrique principale
2) Câble jaune pour bouton d'appoint Connecté au bouton d'appoint illumine avec plaque nominative
3) Module rouge port 1
Cable de connexion du clavier (keypad)
4) Module vert port 2
Câble de connexion du module info
5) Borne de raccordement à vis
6) Connecteur LAN / PoE
APPAREIL AVEC MODULE ÉCRAN (DISPLAY) ET MODULE CLAVIER (KEYPAD)

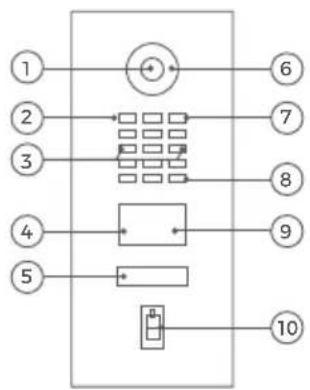

Face avant
1) Video HDTV
2) Câteur de luminosité Pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic
6) Plusieurs LED de vision nocturne
7) Microphone
8) Haut-parleur
9) Lecteur RFID
10)Lecteurdp empreintes digitales
Intérieur
1) Unite electrique principale
2) Câble jaune pour bouton d'appoint Connecté au bouton d'appoint illumine avec plaque nominative
3) Câble rouge port 1
Câble de connexion du module lecteur d'empreintes digitales
4) Câble vert pour port 2 (non utilise)
5) Borne de raccordement à vis
6) Connecteur LAN / PoE
Face avant
1) Video HDTV
2) Capteur de luminosité Pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic
6) Plusieurs LED de vision nocturne
7) Microphone
8) Haut-parleur
9) Lecteur RFID
10) Modul de sonnerie sans contact pour appel sans contact
Intérieur
1) Unite electrique principale
2) Câble jaune pour le bouton d'applé et le module de sonnerie sans contact.
3) Câble rouge port 1
Câble de connexion du module de sonnerie sans contact
4) Câble vert pour port 2 (non utilise)
5) Borne de raccordement à vis
6) Connecteur LAN / PoE
Selon leur configuration, certains interphones de la série D21x disposent d'un module supplémentaire optionnel pour l'accessibilité, y compris l'affichage d'etat avec trois pictogrammes [appel, conversation, ouverture de porte], son d'ouverture de porte et la boucle auditive. Le module est conforme à la norme DIN 18040 (batiment sans obstacles) lorsqu'il est installé correctement. L'alimentation de la boucle auditive doit être assurée par un bloc d'alimentation séparé (15 - 48 VDC, 1 A) en raison de sa forte consommation électrique.
VIDÉOS
Avez - vous besoin d'aide pour l'installation? Consultez nos videos d'installation sur www.doorbird.com/fr/support
Ces videos serontent chaque étape de montage de façon très détaillée.
INSTALLATION
Toutes les étapes décrites ci-dessous devraient être scrupuleusement suivies par une personne adulte et responsable, en tenant compte de toutes les mesures de précaution en vigueur. Si vous avez des questions, veuilles s'il vous plaît nous les adresser directement, ou vous adresser à un spécialiste/agréé Veillez à ce que tous les fils que vous utilisez pour l'installation soient bien intacts sur toute leur longueur et appropriés pour l'utilisation souhaitée.
Vitesse du réseau et éléments du réseau
Assurez-vous que votre connexion Internet dispose bien d'une vitesse de chargement minimale de
0,5 Mbit/seconde. Vous pouvez proceder à tout moment à un test de vitesse grâce à l'application DoorBird. L'expérience utilisateur est à l'image de la vitesse de votre réseau, de la stabilité de votre réseau et de la qualité des éléments de votre réseau, comme p. ex. votre routeur Internet et vos points d'accès WIFI ou votre repêuteur WIFI. Assurez-vous également que les éléments de votre réseau n'aient pas plus de 2 ans, qu'ils aient été fabriqués par un producteur renommé et disposent de la première version du firmware. Si ces conditions ne sont pas remplies, il peut en résultat, par exemple, de mauvaises liaisons audio et video, ou des retardes dans la transmission des messages d'alerte sonnette sur votre Smartphone ou votre tablette, vous même pas de transmission du tout.
Requise :
Internet à haut débit (réseau fixe): DSL, cable ou réseau fibre optique Réseau: réseau Ethernet, avec DHCP
1 COUPER L'ALIMENTATION ÉLECTRIQUE
Débranche l'alimentation électrique de toutes les lignes arrivant à l'emplacement choisi pour le montage, c'est-à-dire, par exemple, le bloc d'alimentation du portier, du carillon de porte, de l'ouvre-porte électrique, du commutateur PoE / de l'injecteur PoE, etc.
Si vous n'avez que deux fils à votre disposition à l'emplacement de montage, vous pouvez utiliser notre « Convertisseur Ethernet PoE 2 fils A1071», vendu séparément. Il vous permet de transmettre des données réseau (Ethernet) et de l'électricité (PoE) via une simple ligne bifilaire sur de longues distances. De cette manière, vous pouvez équiper de la technologie réseau la plus moderne des batiments existants qui p. ex. ne disponible que d'un simple cable de sonnette bifilaire, sans pour autant devoir poser un cable réseau.
2 DEMONTAGE DE LA SONNETTE EXISTANTE
Le cas échéant, démontez la sonnette ou la station de porte existante.
3 DETERMINATION DE L'EMPLACEMENT DE MONTAGE
Gracé à sa lentille grand angle hemisphérique, si une personne se tient à une distance minimale de 50 cm de l'appareil, une hauteur de montage réduite de l'appareil est suffisante. La lentille de laamera devrait être placée à une hauteur minimale de 145 cm. Voilà pourquoi l'objectif n'est pas régiable mécaniquement. Veuillez vérifier la hauteur avant de procédé au montage final.
Lors du choix de l'emplacement de montage, il faut respecter les conditions de luminosite. Evitez le rayonnement solaire direct, l'éclairage d'arrière-plan direct et les surfaces refléchissantes.
Un capteur d'images ne peut pas etre directement exposé au rayonnement solaire sur une période prolongée. Le rayonnement solaire provoque un aveuglement de la camera et peut aussi endommager de façon irreversible les petits filtres de couleur sur la puce du capteur d'images.
Un dommage occasionné par le rayonnement solaire ne sera pas couvert par la garantie. Le cable réseau entre l'appareil et le routeur Internet / le connecteur PoE / l'injecteur PoE peut avoir une longueur maximale de 80 metres / 262 pieds (IEEE 802.3).
4
RETRAIT DU BOITIER
(UNIQUEMENT POUR LES COMMANDES RÉALISÉES DANS LE CONFIGURATEUR DOORBIRD)
Si le boitier arrirée est fourni séparément et n'est pas monté sur le panneau avant, veuillage忘记er cette étape.
Retirez le panneau avant, y compris l'unité principale, du boitier arrêté de montage avec précaution à l'aide du tournevis fourni.
Dévisser les vis de sécurité sur 1 cm.
Faire coulisser le panneau avant vers le haut.
Tirer le panneau avant vers soi.
5

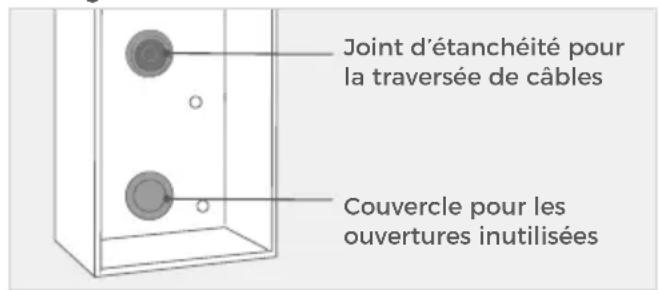

FIXATION DU BOITIER DE MONTAGE ARRIÈRE
Fixez le boitier de montage arriere au mur. Vous trouvez les schémas détaillés et les mesures ajustées dans la fiche technique de l'appareil correspondant.
Si vous doivent pérer des trous dans le mur, placer des vis dans le mur ou ouvrir un mur, assurez-vous au préalable qu'aucun fils ou canalisation (gaz, eau, etc.) ne se trouve dans ce mur.
Montage en Saillie du Boitier
Placer le joint d'étanchéité pour la traversée de cables dans le trou de montage que vous désirez.
Avec un tournevis, piquer un trou au milieu du joint d'étanchéité en caoutchouc.
Passez tous les cables et fils que vous poulez connecter à l'appareil à travers le joint en caoutchouc.
Remarque importante pour le montage dans une cavité (par exemple dans des caissons et des boîtes aux lettres):
Pour protéger les unités électroniques, assurez-vous que les composants techniques sont protégés contre les gouttes et l'eau courante causée par la condensation ou PENÉTRANT dans l'espace de montage par des ouvertures. Pour protéger les unités électroniques, assurez-vous que l'espace de montage à l'intérieur n'accumule pas d'eau.
Une circulation d'air suffisante doit etre assurée, ainsi qu'une évacuation sans obstacle de I'eau a la base de I installation.
En cas de non-respect de cette consigne, la garantie sera refusee.
6
L'ALIMENTATION ÉLECTRIQUE
L'appareil est alimenté par PoE (« Power over Ethernet » ou alimentation par Ethernet) à l'aide d'un cable réseau car la connexion réseau de l'appareil se fait exclusivement par LAN.

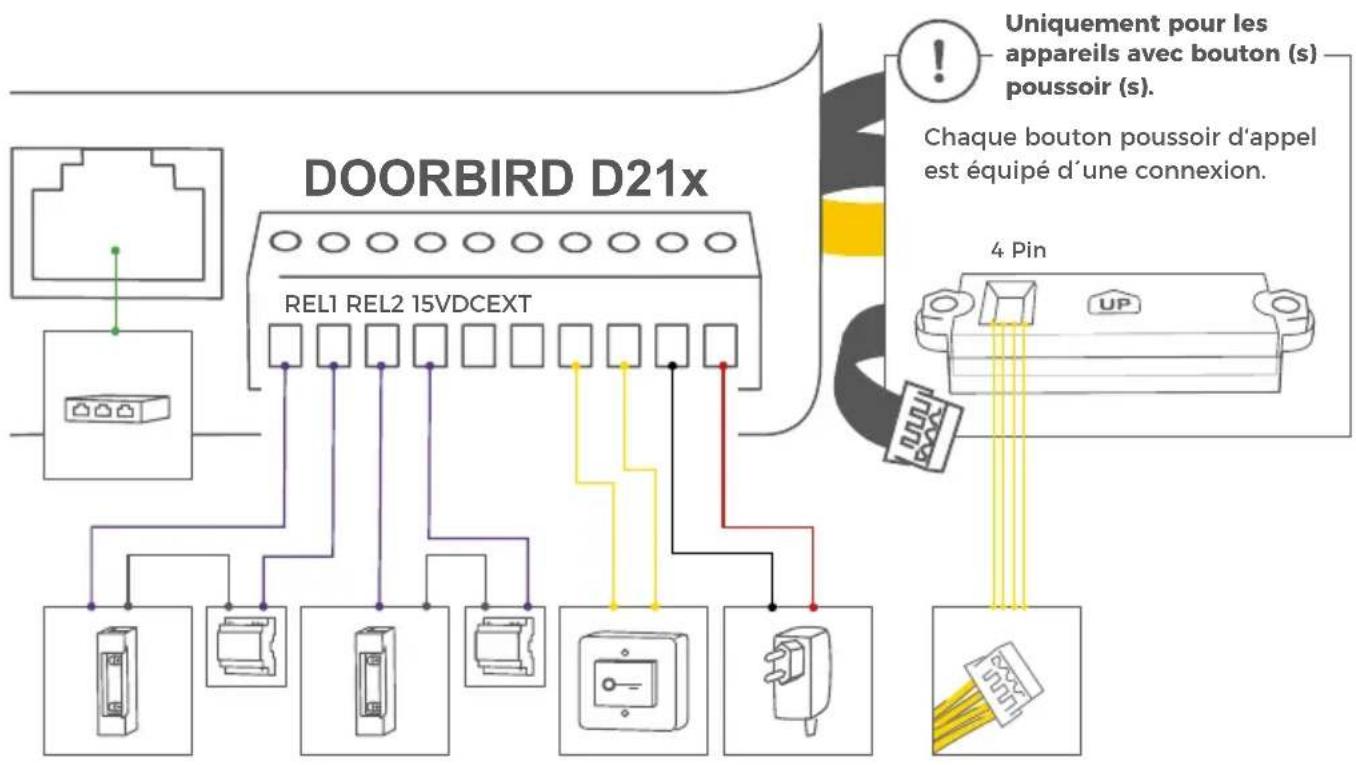

ALIMENTATION ÉLECTRIQUE VIA POE (POWER OVER ETHERNET)
Pour l'alimentation electrique de l'appareil par commutateur PoE (p. ex. D-Link DGS.1008P) ou par injecteur PoE (p. ex. TP-Link TL-PoE150S) en conformite avec la norme PoE IEEE 802.3af Mode A, vous devrez utiliser les quatre fils numerotés 1, 2, 3 et 6 d'un cable reseau de cat. 5 ou supérieure. Veillez à utiliser un cable reseau de qualite supérieure, cat 5 ou plus, avec le blindage adapté (paires de conducteurs blindés individuellement (S/FTP ou SFTP) et gaine blindee), et à relier le blindage au blindage metallique externe du connecteur RJ45 (8P8C). Si vous utilisez le PoE comme alimentation electrique, les quatre fils pour PoE forment simultanement la liaison de données. L'applieil ne demarrera pas si vous commutateur PoE ou votre injecteur PoE ne prend pas en charge la norme PoE IEEE 802.3af Mode A (cf. LED et sons de diagnostic).
-
Débranchez le commutateur PoE ou l'injecteur PoE de la prise de courant.
-
Amenez le cable reseau à l'emplacement de montage de l'appareil.
Voutrouvrez de plus amples informations sur la PoE ici : http://www.doorbird.com/de/poe
Les cables et fils sont raccordés très simplement à l'appareil via des ports de raccordement étiquetés. Vous pouvez à partir brancher tous les cables et fils nécessaires à l'appareil. Veuillez s'il vous plaît enlever des portes de raccordements les cables et fils dont vous n'aurez pas besoin. Denudez sur environ 5 mm l'extremité des fils que vous allez connecter au bloc vert de la borne de raccordement à vis.
Veuillez faire très attention lors de la connexion des cables et des fils, car u mauvaise connexion
peut endommager l'appareil. Les fils sans isolant ne devraient pas dépasser du bloc vert de la borne de raccordement à vis, car cela pourrait entraîner un court-circuit électrique et endommager l'appareil.
Les cables jaunes, vertes et rouges, qui sortent du (:oté latorial de I'unité électrique principale, ne peuvent etre employés que pour connecter des composants qui sont certifiés par Bird Home Automation.
Manipuez la face avant avec précaution. La surface de la face avant pourrait être griffée ou endommagée si vous la manipulation sans précaution en cours d'installation.
PORT DESCRIPTION
LAN/POE Prise RJ45 pour brancher le cable réseau venant du routeur Internet/commutateur PoE/ injecteur PoE.
Ne branchez pas l'appareil simultanement par le bloc d'alimentation (adaptateur secteur) et l'alimentation electrique via PoE.
| REL1, REL1 | Relais de verrouillage bi-stable #1, max. 24 V DC/AC, 1 Ampère. Mesure de sécurité: Le relais conserve son état même en cas de coupure de courant. Vous pouvez configurer l'état par défaut du relais (ouverture/fermeture) via l'application DoorBird. Ces relais peuvent être utilisés pour connecter p. ex. un ouvre-porte électrique.L'appareil n'alimente pas l'appareil raccordé. L'alimentation électrique de l'ouvre-porte électrique doit être installée séparément. |
| Lorsqu'un ouvre-porte électrique est directement raccordé à un portier video, un risque de manipulation par un tiers non autorisé existe (p. ex. en cassant le portier video et en court-circuitant le câblage de l'ouvre-porte). Par conséquent, nous recommendons généralement l'utilisation d'un relais de sécurité à distance monté à l'intérieur (p. ex. DoorBird commande de porte E/S A1081) pour le câblage d'un ouvre-porte électrique pour une installation plus sûre dans notre maison. | |
| REL2, REL2 | Relais de verrouillage bi-stable #2, max. 24 V DC/AC, 1 Ampère. Mesure de sécurité: Le relais conserve son état même en cas de coupure de courant. Vous pouvez configurer l'état par défaut du relais (ouverture/fermeture) via l'application DoorBird. Ces relais peuvent être utilisés pour connecter p. ex. un ouvre-porte électrique. L'appareil n'alimente pas l'appareil raccordé. L'alimentation électrique de l'ouvre-porte électrique doit être installée séparément. |
| Lorsqu'un ouvre-porte électrique est directement raccordé à un portier video, un risque de manipulation par un tiers non autorisé existe (p. ex. en cassant le portier video et en court-circuitant le c âblage de l'ouvre-porte). Par conséquent, nous recommendons généralement l'utilisation d'un relais de sécurité à distance monté à l'intérieur (p. ex. DoorBird commande de porte E/S A1081) pour le câblage d'un ouvre-porte électrique pour une installation plus sûre dans notre maison. | |
| EXT, EXT | Bouton ouvre-porte, max. 0 V DC/AC, 0 Ampère. Ces relais peuvent être utilisés pour, p. ex. relier un bouton ouvre-porte à l'appareil, à l'intérieur de la maison. Il déclenché le premier relais de verrouillage bi-stable de l'appareil (REL1, REL1). |
| Veuillez vous assurer de ne pas envoyer de tension à ces relais. Une tension supplémentaire peut détruire l'appareil immédiatement. | |
| 15 VDC - Entrée alimentation电量 15 V DC, borne négative (-). Étant donné qu'aucun bloc d'alimentation n'est inclus dans la livraison, nous ne testons pas l'alimentation en tension via le bloc d'alimentation sur l'appareil. Nous recommendons uniquement le PoE, étant donné qu'il est normalisé et que la connexion réseau de l'appareil se fait exclusivement par LAN. | |
| 15 VDC + Entrée alimentation电量 15 V DC, borne positive (+). Étant donné qu'aucun bloc d'alimentation n'est inclus dans la livraison, nous ne testons pas l'alimentation en tension via le bloc d'alimentation sur l'appareil. Nous recommendons uniquement le PoE, étant donné qu'il est normalisé et que la connexion réseau de l'appareil se fait exclusivement par LAN. | |
Uniquement pour les apparciels avec bouton (s) pousoir (s):
4 PIN (SWITCH) Utilisez le cable jaune pour connecter le bouton à la platine de rue video IP.
8

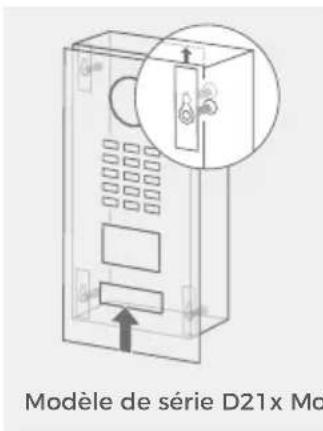

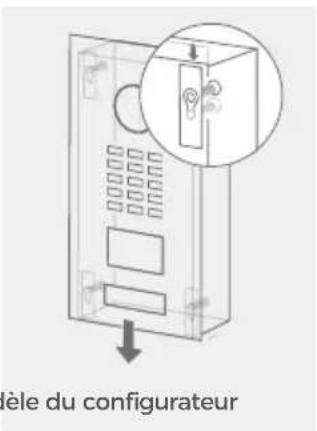

MONTAGE DU PANNEAU AVANT
Montez le panneau avant, y compris l'unité principale, sur le boitier arrêt de montage.
Le montage du panneau avant est different suivant qu'il s'agit d'un modele de série ou d'un modele commande via le configurateur DoorBird (« DBI » figure dans le nom de l'appareil).
Pousser le panneau avant dans le boitier arrriere de montage.
Faire coulisser le panneau avant vers le haut.
Faire coulisser le panneau avant vers le bas.
Serrer les vis de sécurité.
9
MISE EN MARCHE
Remettez sous tension l'alimentation electrique menant à l'emplacement de montage. Mettez sous tension le commutateur PoE/l'injecteur PoE qui est connecté à l'appareil. Les LED de diagnostic vous permettent de vérifier si l'appareil est bien alimenté en électricité. Elles s'allument après un laps de temps de 30 à 60 secondes, après la mise sous tension de l'appareil. L'appareil est opérationnel (procedure de démarriage, mises à jour eventuelles de logiciels, etc.)ès qu'il a émis un court son de diagnostic à partir du haut-parleur intégré. Cela peut prendre jusqu'à cinq minutes. Si la DEL Diagnostic ne s'allume pas, veuillez vérifier l'alimentation electrique. Si vous utilisez une alimentation par secteur et non par PoE, vérifiez si vous avez correctement raccordé les bornes positive et négative à l'appareil.
10
TELECHARGEMENT ET INSTALLATION DE L'APPLICATION
Telechargez l'application « DoorBird » de Bird Home Automation via l'Apple App Store ou le Google Play Store sur votre terminal mobile. Vous trouvez la toute derniere version du mode d'emploi de l'application en visitant la page www.doorbird.com/support
Dans l'application DoorBird, allez dans « Paramétres > Ajouter » et cliquez sur le symbole du code QR dans le champ « Nom d'utilisateur ». Scannez le code QR du passeport digital Fourni avec l'appareil.
Au cas ou vous rencontres des problèmes pour ajouter l'appareil à l'application, contrôle si l'appareil est bien en ligne (www.doorbird.com/fr/checkonline). Si votre appareil n'est pas en ligne, vérifie vos connexion reseau et l'alimentation electrique de l'appareil.
LED DE DIAGNOSTIC
Les LED de diagnostic vous permettent de vérifier si l'appareil est bien alimenté en électricité. Elles s'allument après un laps de temps de 30 à 60 secondes, après la mise sous tension de l'appareil.
SONS DE DIAGNOSTIC
Après environ 5 minutes, l'appareil émettra de brefs sons de diagnostic lorsqu'il sera raccordé au réseau électrique.
CAPTEUR DE MOUVEMENT
L'appareil dispose d'un capteur de mouvement intégré disposant de la technologie 4D. Vous pouvez l'utiliser pour paramétre de nombreuses actions, par exemple pour envoyer une alarme sur un terminal mobile, ou commuter un relais qui déclenchera une lumière extérieur.
LECTEUR RFID
Le lecteur RFID intégré peut être utilisé pour paramétrer de nombreuses actions, par exemple pour déverrouiller / verrouiller des portes ou pour armer / désarmer votre système d'alarme. Pour des raisons de sécurité, le lecteur RFID a une portée très courte (0 - 3 cm, 0 - 1,18 pouces). Par conséquant, vous doivent tenir votre balise RFID compatible (badge) très préc du lecteur RFID. Vous pouvez configurer le lecteur RFID via l'application DoorBird.
Pour des raisons de sécurité, le lecteur RFID ne fonctionne qu'a courte distance.
API
L'appareil dispose d'une interface de programmation
API bien documentée pour une intégration dans des
applications tierces. Vous trouvez de plus amples
informations à l'adresse www.doorbird.com/fr/api
DOORBIRD CONNECT
L'appareil dispose de nombreuses possibités d'intégration dans des applications tierces. Vous trouvrez de plus amples informations à l'adresse www.doorbird.com/fr/connect
MODIFIER LE LIBELLÉ D'UNE PLAQUE NOMINATIVE
Concerne unintention les apparciels dotés d'un ou plusieurs boutons d'applé avec plaque nominative éclairée.
Service de gravure pour une gravure
moderne et propre: www.doorbird.com/fr/
engraving
Veuillez s'il vous plait suivre I'ETAPE 1 pour couper l'alimentation electrique. Nous recommandons d'utiliser un tournevis à fente mince pour-retirer le couvercle de la plaque nominative. Nous recommandons d'utiliser du papier blanc qui n'absorbe pas l'humidité pour l'étiquette.
MODIFIER LE LIBELLÉ DU MODULE D'INFORMATION
Concerne seulement les appareils dotés du module info.
Veuillez s'il vous plaît suivre l'ÉTAPE 1 pour couper l'alimentation électrique et l'ÉTAPE 2 pour enlever la face avant de l'appareil. Dans le module info qui se trouve à l'intérieur, vous pouvez maintainant modifier le libelle. Pour l'étiquette, nous vous recommendons d'utiliser du papier blanc qui n'absorbe pas l'humidité.

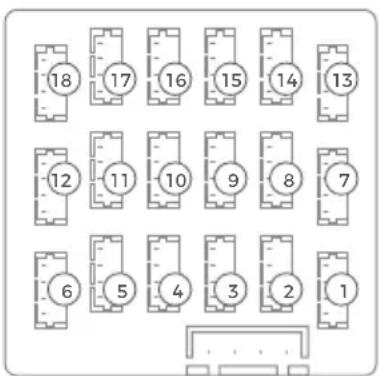

CONNECTER LES BOUTONS D'APPEL AU MODULE MULTI-RESIDENTIEL
Ceci ne concerne que les apparciels dotés de 2 boutons d'applé éclairés avec plaque nominative ou plus.
Ne connectez au module multi-residentiel (p. ex. module multi-residentiel MTM18A) que des boutons d'appel qui ont ete certifies par Bird Home Automation.
1=1er connecteur de bouton d'appeI
18=18eme connecteur de bouton d'appele
ENTRETIEN DE LA FACE AVANT
Nettoyage et entretien
Toutes nos faces avant sont fabriquées avec des matériaux de haute qualité et sont conçues pour durer toute une vie. comme les appareils sont généralement installés dans des zones extérieures non protégées, ils sont exposés à des conditions climatiques difficiles et à des substances agressives, en particulier à proximité des routes féquement utilisées, dans les zones côtières et industriielles. Veuillez donc tenir compte des instructions d'entretien suivantes. Nous déclinons toute responsabilité en cas de dommages si ces instructions ne sont pas respectées. Les saletés corrosives telles que les fientes d'oiseaux doivent être éliminées le plus rapidement possible.
NOTICE
N'utilisez jamais de détergents abrasifs tels que la laine d'acier ou le lait à recycler!
De l'eau chaude est généralement suffisante, si nécessaire avec un peu de dédTangent, un chiffon doux ou unerosse. Les pieces en plastique (caméra ou plaques nominatives) ne doivent pas'être traitées avec des produits d'entretien pour metaux. Enlevez tous les résidus de produits de nettoyage ou de lubrifiants pour éviter les taches ou la décoloration après l'entretien.
Acier inoxydable
Nous n'utilisons que de l'acier inoxydable de haute qualite pour tous les appeareils DoorBird. Cependant, I'acier inoxydable de haute qualite peut egalement rouiller, car environ 70% de I'acier inoxydable est constitue de fer. La resistance a la rouille est uniquement obtenue par une couche de protection (appelee aussi couche passive), qui recouvre le fer comme une peu. Cette couche protectrice est essentiellement constituee de chrome et d'autres metaux precieux.
Les particules de fer, la poussière de meulage et les copeaux déposés sur l'acier inoxydable peuvent entrainer une corrosion (film de rouille). Ces particules de fer peuvent se retrouver partout, mais sur tout dans les zones côtières et industriielles et à proximate des routes fort fréquentées. Veuillez éliminer immédiatement les dépôts ferreux, car ils attaqueront leur apparil et entraineront une veritable rouille s'il ne sont pas éliminés. Pour enlever la rouille, il suffit d'essuyer la poussière. En outre, un produit d'entretien est recommendé, p. ex. le WD 40, disponible sur Amazon pour moins de 5,00 €. Il suffit d'appliquer une fine couche et de frottier. Il en va de même si de la rouille apparait sur les gravures à la surface de l'acier inoxydable.
Les éclaboussures de ciment ou de chaux doivent être soigneusement enlevées des que possible et avant de durcir, à l'aide d'une spatule en bois.
Les détergents de nettoyage suivants ne doivent pas être utilisés car ils réduisent la résistance à la corrosion :
- les produits contenant du chlorure et de l'acide chlorhydrique
- Eau de Javel (en cas d'utilisation accidentelle, rincer abondamment à l'eau)
Pate apolir pour l'argenterie
Après le nettoyage à l'eau claire, essuyez avec un chiffon humide et séchez en frrottant pour éviter les traces de calcaire. Les résidus de calcaire peuvent être évités en utilisant de l'eau déminéralisée.
Acier inoxydable avec revêtement PVD
Il est recommendé de nettoyer les surfaces avec revêtement PVD, chromées ou dorées avec un détermagent dissolvant les graisses et de l'eau claire ou avec un chiffon en microfibres propre et sans poussière. Pour les surfaces très brillantes, utilisez un chiffon sans rayures (par exemple, un chiffon de nettoyage pour les verres, un chiffon de polissage pour les meubles, etc.).
Surfaces vernies
Nettoyez les surfaces peintes et le texte avec un chiffon doux et sans rayures, humidifié avec une solution de savon doux (p. ex., un chiffon de nettoyage pour les lunettes, un chiffon à polar les meubles, etc.). Pour éviter les taches ou la décoloration, les détergents doivent être essuyés sans laisser de résidus.
Faites particulièrement attention au texte afin de ne pas endommager le film ou la peinture.
Laiton bruni et bronze architectural
La finition de surface „ Laiton veritable bruni „ et „ Bronze veritable de construction „ est un brunissage à froid qui est ensuite vitrifié avec une cire pour bateaux. Comme il s'agit d'une surface ouverte à la diffusion, il est conseilé d'appliquer une couche de cire ultérieure à intervalles réguliers (environ 6 à 18 mois) à l'aide d'un chiffon doux, de laisser agir un peu et de secher uniformément avec un chiffon sec. Nous recommendons une cire telle que Teroson WX 990 de la société Henkel.
Les produits de nettoyage chimiques de toutecke ne doivent PAS etreutilisés.
Il faut éviter de toucher la surface avec les doigts lors du montage. Il est recommendé de porter des gants en latex sans poudre.
Selon les conditions météorologiques, la surface traitée peut se modifier et former ainsi son aspect caractéristique et individuel.
| GÉNÉRALITÉS | |
| Alimentation électrique | 15 V DC (max. 15 W) ou Power over Ethernet (PoE 802.3af Mode-A) |
| Module d'information * | 3.5", éclairé |
| Écran d'affichage* | LCD 3,5" (sans fonction tactile), éclairé, pour l'affiche d'un message d'accueil de 2 lignes et du repertoire de noms (max. 200 entrées) |
| Clavier* | 16 touches, éclairé, configurable via App, p. ex. Codes PIN individuels Actions individuelles (p. ex. commutation d'un relais, notification automatique, appel SIP [Audio/Video], notification HTTP (s)) Plages horaires individuelles |
| Module d'accessibilité* | Alimentation électrique séparée : 15 - 48 VDC, 1 A Affichage de l'état avec trois Pictogrammes [appel, conversation, ouverture de la porte], son de l'ouverture de la porte et boucle auditive Approbation selon la norme DIN 18040 |
| Alimentation électrique | 15 V DC (max. 15 W) ou Power over Ethernet (PoE 802.3af Mode-A) |
| Connexions | RJ45, pour LAN/PoE Relais de verrouillage bistable #1, max. 24 V DC/AC, 1 Ampère, par exemple pour ouvre-porte électrique Relais de verrouillage bistable #2, max. 24 V DC/AC, 1 A, par exemple pour ouvre-porte électrique Entrée externe, pour bouton ouvre-porte externe (libre de potentiel) Entrée 15 V DC (+, -), max. 15 W Des reliats supplémentaires peuvent être ajoutés et contrôlés grâce à la commande de porte IP E/S DoorBird |
| Protection intempéries | IP65, IK08 |
| Conformités | CE, FCC, IC, UKCA, RoHS, REACH, WEEE, IEC/EN 62368, IEC/EN 62471 |
| Conditions de service | -25°C à +55°C / -13°F à 131°F Humidité relative de l'air 10 à 85 % (sans condensation) |
| 1x Unité électrique principale 1x Face avant* 1x Badge RFID | |
| Contenu de la livraison | 1x Tournevis 1x Guide de démarche rapide avec passaport digital 1x Manuel d'installation 1x Petites pièces |
| Garantie | Voir www.doorbird.com/fr/warranty |
| CONFIGURATION REQUISE | |
| Système requis | Appareil mobile : Dernière version IOS pour iPhone/iPad, dernière version Android pour Smartphone/Tablette Internet : connexion Internet haut débit fixe haute vitesse à large bande, DSL, cable ou fibre, pas de socks ou de serveur proxy Réseau : réseau Ethernet avec DHCP |
| Hauteur de montage recomm一切都 | L'objectif de laamera doit être place à au moins 145 cm (57 in). Veuillez vérifier la hauteur optimale pour votre site avant deCOMMencer l'installation. |
| VIDÉO | |
| Caméra | HDTV 720p, dynamique (VGA - HDTV) |
| Objectif | Lentille hemisphérique de pointe, ultra grand-angle 180° (D), 140° (H), 100° (V), redresse, mode vision infrarouge |
| Vision nocturne | Oui, capteur de luminosité, filtre IR-Cut automatique, 12 LEDs infrarouge (850 nm) |
| AUDIO | |
| Composants audio | Haut-parleur et microphone, réduction de bruit et d'écho (AEC, ANR) |
| Streaming Audio | Bidirectionnel, duplex intégral |
| RéSEAU | |
| Ethernet | Prise RJ45, PoE 802.3af Mode-A, 10/100 Base-T |
| Protocoles pris en charge | HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF (RTP [RFC-2833], SIP INFO [RFC-2976]), STM |
| CAPTEUR DE MOUVEMENTS | |
| Type | Actif |
| Angle de détction | 54° (H), 70° (V) |
| 1 - 10 m (3,3 - 32,9 ft), selon l'environnement, configurable par tranche de 1 m (3,3 ft) | |
| Portée | Quand un « module écran (display) » est raccordé au module électrique principal, la portée est limitée à 1 m (3,3 pieds). |
| Technologie | 4D. Basée sur de multiples capteurs et algorithms intégrés, p. ex. l'énergie radiofréquence (RFE) |
| Via l'application DoorBird, par ex. · Champ d'application (1 - 10 m / 3,3 - 32,9 ft) · Direction (en s'approchant, en s'éloignant, les deux directions en même temps) · Événements individuels (p. ex. un relais bouton-poussoir, message push, appel SIP [Audio/Video], notification HTTP (s) · Horaires individuels | |
| Configuration | |
| RFID | |
| Type | sysème d'étiquette passive d'identification par radiofréquence (ARPT) |
| Standard | ISO/IEC 18000-2:2009 Partie 2, EM4100, EM4102 |
| Fréquence | 125 KHz |
| Portée | 0 - 3 cm, selon l'environnement |
| Antenne | Interne |
| Transponder compatible | Badges RFID, disponibles séparément, voir www.doorbird.com/buy Possibilité de gérer jusqu'à 200 badges. |
| Configuration | Via l'application DoorBird, par ex. · Badge (ajouter/supprimer) · Actions individuelles (p. ex. un relais bouton-poussoir, appel SIP [Audio/Video], notification HTTP (s)) · Horaires individuels · Historique RFID disponible pendant 60 minutes dans l'application |
| MODULES SANS FIL INTÉGRÉS | |
| RFID 125 KHz | |
| Capteur 24 GHz, peut être désactivé | |
| INTÉGRATION DE TIERS FOURNISSEURS (DOORBIRD CONNECT) | |
| Pour l'intégration des partenaires | Voir www.doorbird.com/connect |
| API Voir www.doorbird.com/api | |
| Vidente simultanée streams | Un, pour l'enregistrement continu et basé sur l'événement |
| ACCESSIONS OPTIONNELS | |
| Disponibles separation | Voir www.doorbird.com/buy |
| *: seulement sur certains modéls ou configuration | |
| Sous réserve d'erreurs et d'omissions. | |
MENTIONS LEGALES
Généralités
- DoorBird est une marque déposée de Bird Home Automation GmbH.
- Apple, le logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone et iPod touch sont des marques commerciales d'Apple Inc.
- Google, Android et Google Play sont des marques commerciales de Google, Inc.
- La marque verbale et les logos Bluetooth® sont des marques commerciales de Bluetooth SIG, Inc.
- QR Code est une marque déposée de Denso Wave Incorporated au Japon et dans d'autres pays.
- Tous les autres noms d'entreprises et de produits peuvent etre des marques commerciales de leurs detenteurs respectifs, avec lesquels elles ont ete associées.
- Nous nous réservons le droit d'apporter des modifications à nos produits lorsque celles-ci participent au progrès technique. Dans le sillage des évolutions techniques permanentes, les produits représentés peuvent également différer visuellement des produits livrés.
- Toutes les reproductions et tous les transferts de textes, d'illustrations et de photos issus de ce mode d'emploi, sur tout type de support, en tout ou en partie, sont exclusivement autorisés moyennant notre consentement exprés écrit.
- La création de ce manuel d'installation est protégée par les droits d'auteur. Nous déclinons toute responsabilité pour d'eventuelles erreurs, aussi bien de contenu que de typographie (également dans les données techniques ou au sein des graphiques et schémas techniques).
- Nos produits sont conformes aux directives techniques, aux prescriptions en matière électricte et de télécommunications en vigueur en Allemagne, dans l'Union française et aux États-Unis.
- Nos produits ainsi que les composants qu'ils contiennent (circuits intégrés, logiciels, etc.) ne peuvent être utilisés qu'à des fins civiles et non militaires.
Protection et sécurité des données
- Pour une sécurité maximale, l'appareil utilise les mêmes techniques de cryptage que la banque en ligne. Pour votre sécurité, nous ne faisons pas appel aux redirections de ports ni au service DynDNS
- L'emplacement du centre de données pour l'accès à distance via internet au moyen d'une application se trouve obligatoirement sur le territoire de l'Union europeenne si l'adresse IP déterminée de l'appareil se trouve dans l'Union europeenne. Le centre de données est exploité conformément aux normes de sécurité les plus strictes.
- Les méthodes de surveillance video, audio et autres peuvent être reglementées par des lois qui varient d'un pays à l'autre. Verifiez les lois en vigueur dans toute région avant d'installer et d'utiliser cet apparéil de surveillance.
Quand il s'agit d'un apparéil du type interphone video, monitér intérieur ouamera :
- Dans de nombreux pays, les images video et la voix ne peuvent être transférées que lorsqu'un visiter au sonnè à la porte (protection des données, configuration possible dans l'application)
- Executeur le montage de sorte que le champ de détction de laamera se limite exclusivement à la zone d'entrée directe.
L'appareil dispose, le cas échéant, d'un historique intégré des visites et d'un capteur de mouvements. Si nécessaire, vous pouvez activer et désactiver ces fonctions.
Si nécessaire, signalez la presence de l'appareil à l'endetroit ajustat et de la manière adequate.
Veuillez respecter les dispositions légales spécifiques à chaque pays concernant l'utilisation des composants et camères de surveillance applicables sur le site d'installation. Veuillez vérifier auprès du contrôle et de votre Syndic si vous étés autorisé à installerer et utiliser ce produit. Bird Home Automation GmbH décline toute responsabilité en cas de mauvaise utilisation ou de mauvaise configuration de ce produit, y compris dans le cas de l'ouverture non autorisée d'une porte.
Bird Home Automation ne peut être tenu responsable des dommages causés par une ancienne et mauvaise installation ou une installation incorrecte.
Les mises à jour du logiciel ou du système d'exploitation (appeelées „mises à jour du firmware") sont normalement installées automatiquement sur les produits de Bird Home Automation GmbH via internet, si cela est techniquement possible. Les mises à jour automatiques du firmware maintainennent les logiciels des produits actusilés afin que ceux-ci fonctionnent toujours de manière fiable, sure et efficace. Grace aux améliorations continues, des fonctions peuvent être ajoutées, etendues ou légerement modifiées au fil du temps. Des modifications ou limitations importantes des fonctions existantes ne se produit normalement que lorsque Bird Home Automation GmbH le juge nécessaire (par ex. en raison de la protection des données, de la sécurité, de la stabilité des données ou encore, afin de tener celles-ci à jour). Lorsqu'une mise à jour du firmware est disponible, les serveurs de Bird Home Automation GmbH la distribuient en général automatiquement à tous les produits compatibles connectés à internet ou aux serveurs de Bird Home Automation GmbH. Ce processus est gradual et peut prendre plusieurs semaines. Dans qu'un produit reçoit une mise à jour du firmware, le système s'installe et redémarre généralement par lui-même. Les mises à jour du firmware installées ne peuvent pas été annulées. Etant donné que les produits et logiciels de Bird Home Automation GmbH ne sont pas explicitement des produits réservés au client, celui-ci ne peut pas refuser une mise à jour automatique si le produit est connecté à internet ou au serveur de Bird Home Automation GmbH.
Éditeur
Il est possible que la presente notice contienne des erreurs typographiques ou des erreurs d'impression. Les informations containues dans cette notice sont contrôlées régulièrement et les corrections sont publiées dans la prochaine édition. Nous déclinons toute responsabilité en cas d'erreurs techniques ou d'impression et par rapport à leurs conséquences.
Cet apparelil se recycle
A DEPOSER EN MAGASIN
A DEPOSSEUR EN DÉCHÉTERE
Points de collecte sur www.quefairedemesdechets.fr
