MODE D'EMPLOI AC1004 IFM

Notice pour utilisateurs

IFM AC1004 - Notice pour utilisateurs - 1

LISTED

IND.CONT.EQ.

92CA

Δ5interface

AS-i CONTROLLER

CONTRÔLEUR AS-i

AC1003/AC1004

AC1007/AC1017

IFM AC1004 - Notice pour utilisateurs - 2

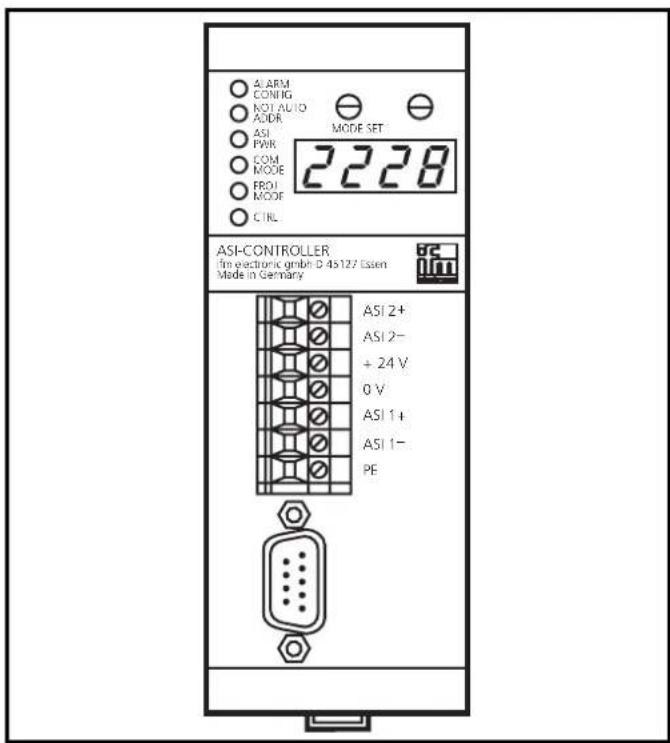

text_image ALARM CONFIG NOT AUTO ADDR ASI PWM COM MODE FROI MODE CTRL 2228 MODE SET ASI-CONTROLLER fin-electronic gmbHD 43127 Essen Mode in Germany ASI 2+ ASI 2- + 24 V 0 V ASI 1+ ASI 1- PE

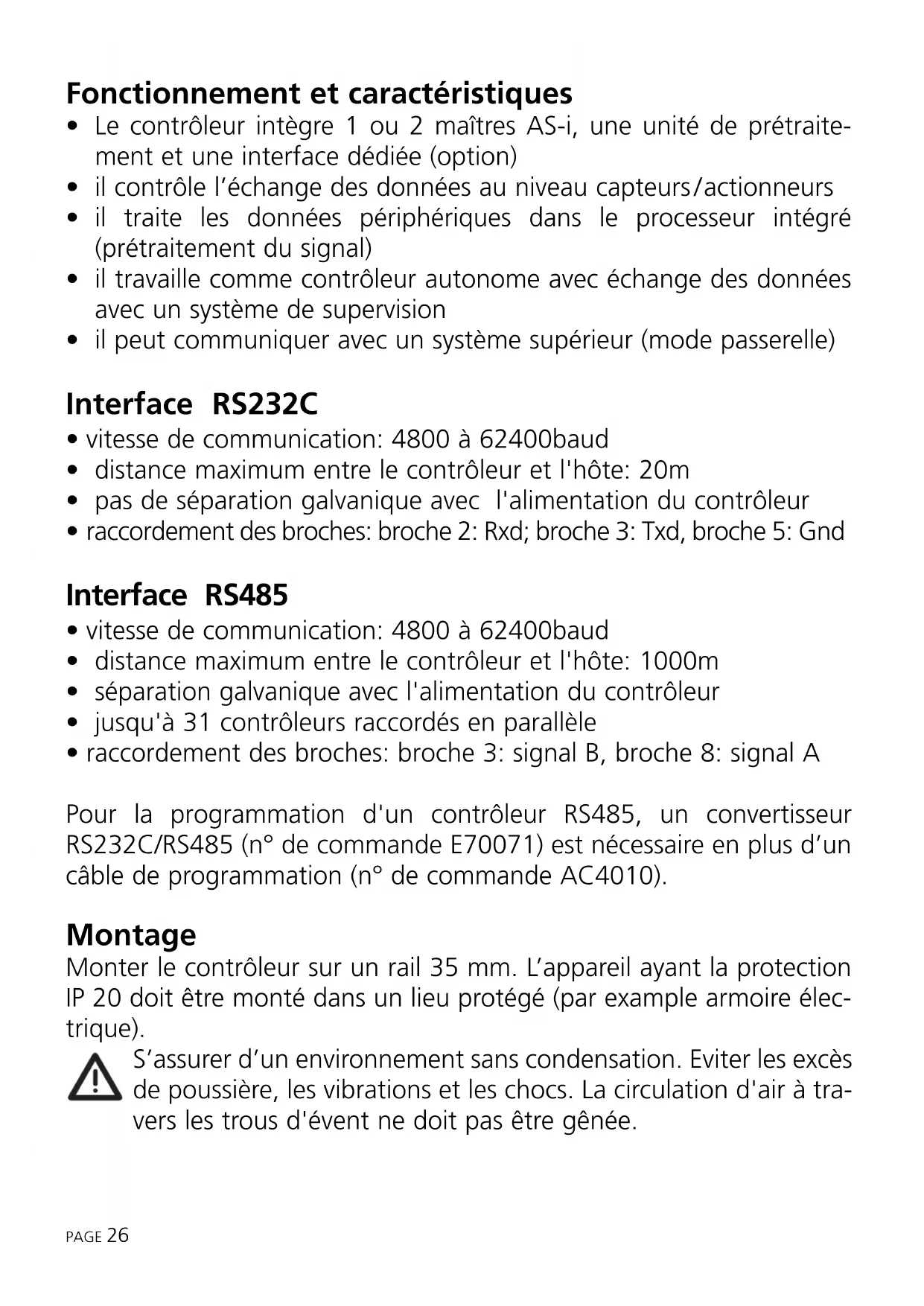

Fonctionnement et caractéristiques

  • Le contrôleur intègre 1 ou 2 maîtres AS-i, une unité de prétraite-ment et une interface dédiée (option)
  • il contrôle l'échange des données au niveau capteurs/actionneurs
  • il traite les données périphériques dans le processeur intégré (prétraitement du signal)
  • il travaille comme contrôleur autonome avec échange des données avec un système de supervision
  • il peut communiquer avec un système supérieur (mode passerelle)

Interface RS232C

• vitesse de communication: 4800 à 62400baud
- distance maximum entre le contrôleur et l'hôte: 20m
- pas de séparation galvanique avec l'alimentation du contrôleur
- raccordement des broches: broche 2: Rxd; broche 3: Txd, broche 5: Gnd

Interface RS485

• vitesse de communication: 4800 à 62400baud
- distance maximum entre le contrôleur et l'hôte: 1000m
- séparation galvanique avec l'alimentation du contrôleur
- jusqu'à 31 contrôleurs raccordés en parallèle
- raccordement des broches: broche 3: signal B, broche 8: signal A

Pour la programmation d'un contrôleur RS485, un convertisseur RS232C/RS485 (n° de commande E70071) est nécessaire en plus d'un câble de programmation (n° de commande AC4010).

Montage

Monter le contrôleur sur un rail 35 mm. L'appareil ayant la protection IP 20 doit être monté dans un lieu protégé (par exemple armoire électrique).

IFM AC1004 - Montage - 1

S'assurer d'un environnement sans condensation. Eviter les excès de poussière, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Raccordement électrique

IFM AC1004 - Raccordement électrique - 1

Mettre l'installation hors tension avant le raccordement. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs et la terre.

S'assurer d'une bonne connexion électrique entre le contrôleur AS-i (borne PE) et la terre de l'installation.

L'extrémité du câble RS485 doit être équipée de résistances de terminaison du fait de la technologie RS485. Les voies A et B sont à interconnecter via une résistance de 120Ω, la voie A est à raccorder au +5V via 330Ω et la voie B au 0V via 330Ω.

Ces résistances sont déjà intégrées dans le contrôleur AS-i. Elles peuvent être activées via des shunts entre les broches 5-9, 8-7 et 1-6 dans le connecteur de terminaison.

Après l'application de la tension d'alimentation les LED et l'affichage LED sont allumés (test LED); puis les numéros de version hard et soft (versions soft du contrôleur et du maître AS-i) apparaissent pendant 1s chacun.

Eléments de service et d'indication

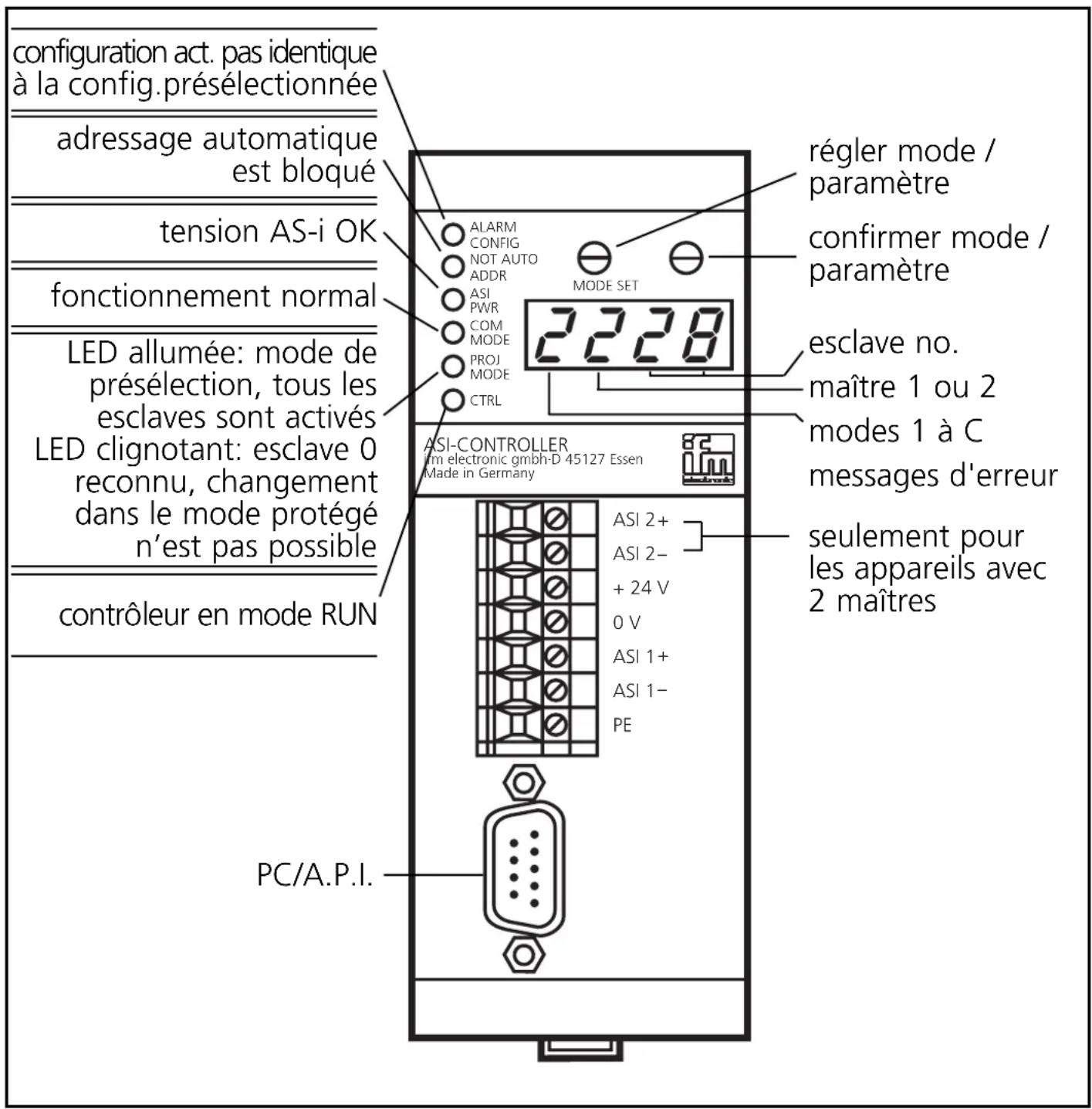

IFM AC1004 - Eléments de service et d'indication - 1

text_image configuration act. pas identique à la config.présélectionnée adressage automatique est bloqué tension AS-i OK fonctionnement normal LED allumée: mode de présélection, tous les esclaves sont activés LED clignotant: esclave 0 reconnu, changement dans le mode protégé n'est pas possible contrôleur en mode RUN PC/A.P.I. ASI-CONTROLLER Im electronic gmbh-D 45127 Essen Made in Germany ALARM CONFIG NOT AUTO ADDR ASI PWR COM MODE PROJ MODE CTRL MODE SET 2228 régler mode / paramètre confirmer mode / paramètre esclave no. maître 1 ou 2 modes 1 à C messages d'erreur seulement pour les appareils avec 2 maîtres

Diagnostique / réglage

Le contrôleur AS-i est commandé par l'hôte (PC). Quelques fonctions sont accessibles localement sur le contrôleur:

ModeAction Pas d'opération
1Affichage de la liste des esclaves défaillantsvoir messages d'erreur
2 affichage des esclaves reconnus 0/1, 0/2, 2 - 4
3affichage des esclaves présélectionnés0/1, 0/2, 2 - 4
4 affichage des esclaves activés 0/1, 0/2, 2 - 4
5affecter l'adresse 0 à un esclave0/1, 0/2, 5
6affecter une adresse à l'esclave 00/1, 0/2, 6
7sélectionner le déblocage de l'adressage0/1, 7
8présélectionner les esclaves0/1, 0/2, 8
9arrêter/activer le traitement du progr. du contrôleur0/1, 9
Aadresser le contrôleur0/1, A
brégler la vitesse de transmission de l'interface série0/1, B
blocage / déblocage des modes > 4blocage / déblocage

Affectation des quartets d'état:

No du bitSignification= 1= 0
7prétraitement des signauxen coursarrêté
6tension AS-i / configurationpas o.k.o.k.
5démarrage terminéouinon
4réservé

0/1 Sélectionner le mode

1IFM AC1004 - 0/1 Sélectionner le mode - 1Mode SetAppuyer plusieurs fois jusqu'à ce que le mode souhaité soit affichéIFM AC1004 - 0/1 Sélectionner le mode - 2Affichage mode clignotant
2Mode SetConfirmation du mode souhaité2 1 8 6Affichage du mode sélectionné,affichage maître 1 clignotant

0/2 Sélectionner le maître

1IFM AC1004 - 0/2 Sélectionner le maître - 1Mode SetConfirmation pour maître 1IFM AC1004 - 0/2 Sélectionner le maître - 2Affichage maître 1, affichage pour 1er esclave clignotant

ou:

1IFM AC1004 - 0/2 Sélectionner le maître - 3Mode SetAppuyer 1 foisIFM AC1004 - 0/2 Sélectionner le maître - 4Affichage pour maître 2 clignotant
2IFM AC1004 - 0/2 Sélectionner le maître - 5Mode SetConfirmation pour maître 2IFM AC1004 - 0/2 Sélectionner le maître - 6Affichage maître 2 /affichage pour 1er esclave clignotant

2-4 Affichage des esclaves reconnus, présélectionnés et activés

1Sélec IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 1 node (pas d'opération 0/1 et 0/2)IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 2Affichage maître 1,affichage pour 1er esclave
2IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 3Mode setAppuyer plusieurs foisIFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 4Affichage d'autres esclaves

5 Affecter l'adresse 0 à un esclave

1Sélectionner le mode et le maître (pas d'opération 0/1 et 0/2)IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 5Affichage maître / affichage pour 1er esclave clignotant
2[KSCX] Mode Set [G3H5]Appuyer plusieurs fois jusqu'à ce que l'esclave souhaité soit affichéIFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 6IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 7Affichage pour l'esclave clignotant (ici esclave 7)
3Mode Set Appuyer 1 fois (= confirmation)5 107Adresse 0 sauvegardé pour l'esclave sélectionné

IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 8

L'adressage automatique doit être désactivé (mode 7).

6 Affecter une adresse à l'esclave 0

1Sélectionner le mode et le maître (pas d'opération 0/1 et 0/2)IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 9Affichage maître / première adresse d'esclave libre clignotant
2IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 10Mode Set [BCTC]Appuyer plusieurs fois jusqu'à ce que l'adr. souhaitée soit affichéeIFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 11Affichage pour l'adresse sélectionnée clignotant (ici adresse 24)
3IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 12Mode Set [B7TC]Appuyer 1 fois (= confirmation).IFM AC1004 - 2-4 Affichage des esclaves reconnus, présélectionnés et activés - 13Nouvelle adresse de l'esclave 0 est sauvegardée

7 Sélectionner le déblocage de l'adressage

IFM AC1004 - Sélectionner le déblocage de l'adressage - 1

= adressage automatique DÉSACTIVÉ

IFM AC1004 - Sélectionner le déblocage de l'adressage - 2

= adressage automatique simple ACTIVÉ (un esclave peut être adressé automatiquement)

IFM AC1004 - Sélectionner le déblocage de l'adressage - 3

= adressage automatique multiple ACTIVÉ (plusieurs esclaves peuvent être adressés automatiquement)

1Sélectionner le mode (pas d'opération 0/1)IFM AC1004 - Sélectionner le déblocage de l'adressage - 4Affichage pour réglage indiqué clignotant
2IFM AC1004 - Sélectionner le déblocage de l'adressage - 5Mode SetAppuyer plusieurs fois jusqu'à ce que le réglage souhaité soit affichéIFM AC1004 - Sélectionner le déblocage de l'adressage - 6IFM AC1004 - Sélectionner le déblocage de l'adressage - 7Affichage pour le nouveau réglage sélectionné clignotant (ici 1)
3IFM AC1004 - Sélectionner le déblocage de l'adressage - 8Mode SetAppuyer 1 fois (= confirmation)IFM AC1004 - Sélectionner le déblocage de l'adressage - 9IFM AC1004 - Sélectionner le déblocage de l'adressage - 10Nouveau réglage est sauvegardé

8 Présélectionner les esclaves

1Sélectionner le mode et le maître (pas d'opération 0/1 et 0/2)IFM AC1004 - Présélectionner les esclaves - 1Affichage maître/affichage mode de présélection clignotant
2IFM AC1004 - Présélectionner les esclaves - 2’Appuyer 1 fois (= confirmation)IFM AC1004 - Présélectionner les esclaves - 3IFM AC1004 - Présélectionner les esclaves - 4Nouvelle configuration est sauvegardée

9 Arrêter/activer le traitement du programme

IFM AC1004 - Arrêter/activer le traitement du programme - 1

= traitement du programme en cours (mode RUN) LED «CTRL» est allumée

IFM AC1004 - Arrêter/activer le traitement du programme - 2

= traitement du programme arrêté (mode STOP) LED «CTRL» n'est pas allumée

1Sélectionner le mode (pas d'opération 0/1)9C-1Affichage du mode et du réglage indiqué
2IFM AC1004 - Arrêter/activer le traitement du programme - 3Mode SetAppuyer jusqu'à ce que le réglage souhaité soit affichéIFM AC1004 - Arrêter/activer le traitement du programme - 4IFM AC1004 - Arrêter/activer le traitement du programme - 5Affichage pour le nouveau réglage sélectionné (ici STOP)
3IFM AC1004 - Arrêter/activer le traitement du programme - 6Mode SetAppuyer 1 fois (= confirmation)IFM AC1004 - Arrêter/activer le traitement du programme - 7Nouveau réglage est sauvegardé

A Adresser le contrôleur (adresse par défaut = 001)

1Sélectionner le mode (pas d'opération 0/1)Affichage pour l'adresse indiquée clignotant
2Mode SetAppuyer plusieurs fois jusqu'à ce que l'adresse souhaitée soit affichéeAffichage pour nouvelle adresse clignotant (ici 004)
3Mode SetAppuyer 1 fois (= confirmation)Nouvelle adresse est sauvegardée

L'adresse n'est valable que pour l'interface RS232.

b Régler la vitesse de transmission de l'interface série

1Sélectionner le mode (pas d'opération 0/1)IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 1Affichage pour le réglage indiqué clignotant
2IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 2Mode SetAppuyer jusqu'à ce que le réglage souhaité soit affichéIFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 3Affichage pour le nouveau réglage sélectionné clignotant
3IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 4Mode SetAppuyer 1 fois (= confirmation)IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 5Nouveau réglage est sauvegardé

Réglages possibles: b_48 (= 4800 baud), b_96 (= 9600 baud), b192(= 19200 baud =par défaut), b384 (=38400 baud), b576 (= 57600 baud), b624 (= 62400 baud).

Blocage/déblocage des modes > 4

1Sélectionner le mode (pas d'opération 0/1)IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 6Affichage du mode sélectionné
2IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 7Mode SetAppuyer 2 foisIFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 8Affichage pour blocage clignotant
3IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 9Mode SetAppuyer 1 fois (= confirmation)IFM AC1004 - A Adresser le contrôleur (adresse par défaut = 001) - 10Affichage blocage actif

Déblocage: Appuyer les deux boutons pendant environ 5s; le chiffre 1 apparaît dans l'affichage LED en clignotant comme confirmation.

Messages d'erreur

IFM AC1004 - Messages d'erreur - 1

Affichage d'esclaves manquants/défectueux (segment 2 = maître, segments 3 et 4 = no. d'esclave); les esclaves sont affichés dans des intervalles de secondes. La liste des esclaves défaillants peut être sauvegardée jusqu'à ce que les esclaves soient remplacés.

  • Appuyer sur le bouton SET 2 fois (pour la liste du maître 1) ou SET - MODE - SET (pour la liste du maître 2). La plus basse adresse de la liste d'erreurs est affichée en clignotant.
  • Remplacer l'esclave défaillant par un esclave identique portant l'adresse 0; il reçoit l'adresse affichée; (la fonction «adressage multiple automatique» doit être activée). Si d'autres adresses sont affichées continuer de la même façon jusqu'à ce que la liste soit complétée.
  • La fonction sera terminée si les esclaves sont remplacés ou si le bouton SET est appuyé.

IFM AC1004 - Messages d'erreur - 2

Erreur ou délai d'attente trop long sur réseau

IFM AC1004 - Messages d'erreur - 3

Version soft faisceau AS-i 1 ≠ faisceau AS-i 2

IFM AC1004 - Messages d'erreur - 4

Erreur à l'initialisation de l'interface Profibus

IFM AC1004 - Messages d'erreur - 5

Maître AS-i 2: mode de fonctionnement déjà actif

IFM AC1004 - Messages d'erreur - 6

Maître AS-i 2: mode d'adressage déjà actif

IFM AC1004 - Messages d'erreur - 7

Maître AS-i 2: erreur lors de l'affectation de la nouvelle adresse

IFM AC1004 - Messages d'erreur - 8

Maître AS-i 2: erreur lors de la mise à 0 de l'ancienne adresse

IFM AC1004 - Messages d'erreur - 9

Maître AS-i 2: esclave avec l'ancienne adresse non présent

IFM AC1004 - Messages d'erreur - 10

Maître AS-i 2: esclave avec la nouvelle adresse déjà présent

IFM AC1004 - Messages d'erreur - 11

Maître AS-i 2 offline/esclave 0 présent

IFM AC1004 - Messages d'erreur - 12

IFM AC1004 - Messages d'erreur - 13

IFM AC1004 - Messages d'erreur - 14

IFM AC1004 - Messages d'erreur - 15

IFM AC1004 - Messages d'erreur - 16

IFM AC1004 - Messages d'erreur - 17

IFM AC1004 - Messages d'erreur - 18

IFM AC1004 - Messages d'erreur - 19

IFM AC1004 - Messages d'erreur - 20

IFM AC1004 - Messages d'erreur - 21

IFM AC1004 - Messages d'erreur - 22

IFM AC1004 - Messages d'erreur - 23

IFM AC1004 - Messages d'erreur - 24

IFM AC1004 - Messages d'erreur - 25

IFM AC1004 - Messages d'erreur - 26

IFM AC1004 - Messages d'erreur - 27

IFM AC1004 - Messages d'erreur - 28

IFM AC1004 - Messages d'erreur - 29

Maître AS-i 2 pas en mode présélection

Maître AS-i 2 pas en mode présélection

Maître AS-i 2 pas en mode présélection/ Données de configuration non valables

Maître AS-i 2 pas en mode présélection

Maître AS-i 2 offline

Maître AS-i 2: valeur de paramètre non valable

Maître AS-i 1: mode de fonctionnement déjà actif

Maître AS-i 1: mode d'adressage déjà actif

Maître AS-i 1: erreur lors de l'affectation de la nouvelle adresse

Maître AS-i 1: erreur lors de la mise à 0 de l'ancienne adresse

Maître AS-i 1: esclave avec l'ancienne adresse non présent

Maître AS-i 1: esclave avec la nouvelle adresse déjà présent

Maître AS-i 1 offline/esclave 0 présent

Maître AS-i 1 pas en mode présélection

Maître AS-i 1 pas en mode présélection

Maître AS-i 1 pas en mode présélection/ Données de configuration non valables

Maître AS-i 1 pas en mode présélection

Maître AS-i 1 offline

IFM AC1004 - Messages d'erreur - 30

IFM AC1004 - Messages d'erreur - 31

IFM AC1004 - Messages d'erreur - 32

IFM AC1004 - Messages d'erreur - 33

IFM AC1004 - Messages d'erreur - 34

IFM AC1004 - Messages d'erreur - 35

IFM AC1004 - Messages d'erreur - 36

IFM AC1004 - Messages d'erreur - 37

IFM AC1004 - Messages d'erreur - 38

IFM AC1004 - Messages d'erreur - 39

IFM AC1004 - Messages d'erreur - 40

IFM AC1004 - Messages d'erreur - 41

IFM AC1004 - Messages d'erreur - 42

IFM AC1004 - Messages d'erreur - 43

IFM AC1004 - Messages d'erreur - 44

IFM AC1004 - Messages d'erreur - 45

IFM AC1004 - Messages d'erreur - 46

IFM AC1004 - Messages d'erreur - 47

IFM AC1004 - Messages d'erreur - 48

Maître AS-i 1: valeur de paramètre non valable

Maître 2 non présent

Programme non chargé

Liste des esclaves reconnus vide (LDS)

Liste des esclaves présélectionnés vide (LPS)

Liste des esclaves activés vide(LAS)

Pas d'adresse esclave libre

Touches bloquées

Fonction seulement accessible en mode présélection

Esclave 0 non présent

Adresse cible déjà affectée

Pas d'affectation possible de la nouvelle adresse

Adressage multiple automatique non actif

Configuration E/S réelle ≠ configuration prévue

Code ID incorrect (≠ valeur prévue)

Adressage non possible, "Adressage automatique" non actif

Adressage non possible, des esclaves manquent

Mode protégé non actif

Esclave 0 présent

Electrical ratings

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : IFM

Modèle : AC1004

Catégorie : Automatisme industriel
