SBSLAB123 - Pompe à vide STEINBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à vide
Marque	Steinberg
Modèle	SBSLAB123
Tension nominale	230 V
Fréquence	50 Hz
Puissance nominale	20 W
Débit	10 l/min
Degré de vide limite	0,075 MPa
Dimensions (L x P x H)	293 x 150 x 175 mm
Poids	1,58 kg
Fonctions principales	Filtration sous vide, distillation sous vide, extraction en phase solide, compression et conversion de gaz
Environnement d'utilisation	Intérieur
Altitude maximale	2000 m
Température de fonctionnement	+5 °C à +40 °C
Humidité relative max	80 %
Sécurité	Ne pas débrancher sous tension ; éviter tout contact avec des liquides ; ne pas utiliser sur une surface irrégulière
Entretien et nettoyage	Débrancher avant nettoyage ; nettoyer avec un chiffon sec
Réparabilité	Faire appel à un professionnel agréé
Accessoires fournis	Tube à vide, câble d'alimentation

FOIRE AUX QUESTIONS - SBSLAB123 STEINBERG

Comment utiliser la pompe à vide Steinberg SBSLAB123 ?

Branchez la prise, allumez l'interrupteur d'alimentation. La pompe se met en marche. Utilisez le bouton de réglage (modèle SBS-LAB-100) ou l'interrupteur (modèle SBS-LAB-123) pour contrôler le débit.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais débrancher ou brancher la prise avec les mains mouillées. Ne pas débrancher l'appareil sous tension. Ne pas utiliser sur une surface instable ou vibrante. Maintenez une distance de sécurité de 10 cm autour de l'appareil.

Comment nettoyer et entretenir la pompe ?

Débranchez toujours l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs. Assurez-vous que les grilles d'aération sont dégagées.

Que faire si la pompe ne démarre pas ?

Vérifiez que la prise est bien branchée et que l'interrupteur est allumé. Assurez-vous que la tension secteur correspond à 230 V. Si le problème persiste, contactez un professionnel agréé.

Quel est le degré de vide maximum atteignable ?

Le degré de vide limite est de 0,075 MPa (environ 75 % du vide parfait).

Puis-je utiliser cette pompe avec un évaporateur rotatif ?

Oui, cette pompe est conçue pour une utilisation avec un évaporateur rotatif pour la compression et la conversion des gaz.

Quel est le niveau sonore de la pompe ?

Le niveau sonore n'est pas spécifié, mais la pompe est conçue pour un fonctionnement silencieux adapté aux laboratoires.

Quelle est la garantie du produit ?

La garantie standard est généralement de 2 ans. Veuillez vérifier les conditions auprès de votre revendeur ou consulter le manuel fourni.

Comment ranger la pompe après utilisation ?

Débranchez l'appareil et nettoyez-le. Rangez-le dans un endroit sec et à l'abri de la poussière. Évitez les températures extrêmes.

Les accessoires sont-ils inclus ?

Oui, la livraison comprend la pompe à vide, un tube à vide et un câble d'alimentation.

MODE D'EMPLOI SBSLAB123 STEINBERG

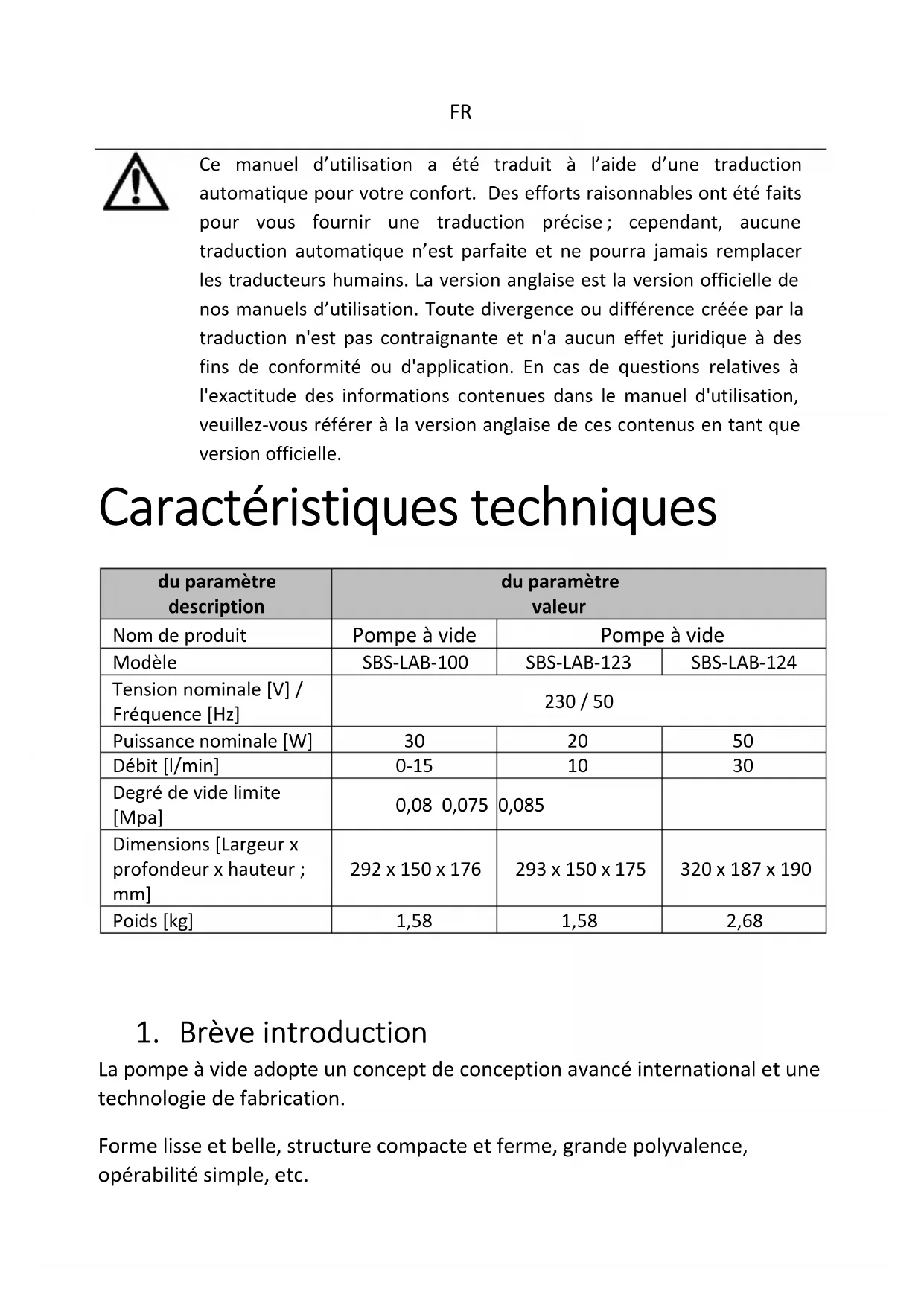

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Pompe à vide	Pompe à vide
Modèle	SBS-LAB-100	SBS-LAB-123	SBS-LAB-124
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puissance nominale [W]	30	20	50
Débit [l/min]	0-15	10	30
Degré de vide limite [Mpa]	0,08 0,075	0,085
Dimensions [Largeur x profondeur x hauteur ; mm]	292 x 150 x 176	293 x 150 x 175	320 x 187 x 190
Poids [kg]	1,58	1,58	2,68

1. Brève introduction

La pompe à vide adopte un concept de conception avancé international et une technologie de fabrication.

Forme lisse et belle, structure compacte et ferme, grande polyvalence, opérabilité simple, etc.

Point, un instrument rare pour les expériences de recherche scientifique.

Cette pompe à vide est principalement utilisée pour :

Filtration sous vide, filtration par solvant, distillation sous vide, extraction en phase solide par séchage sous vide, utilisée pour la compression et la conversion des gaz.

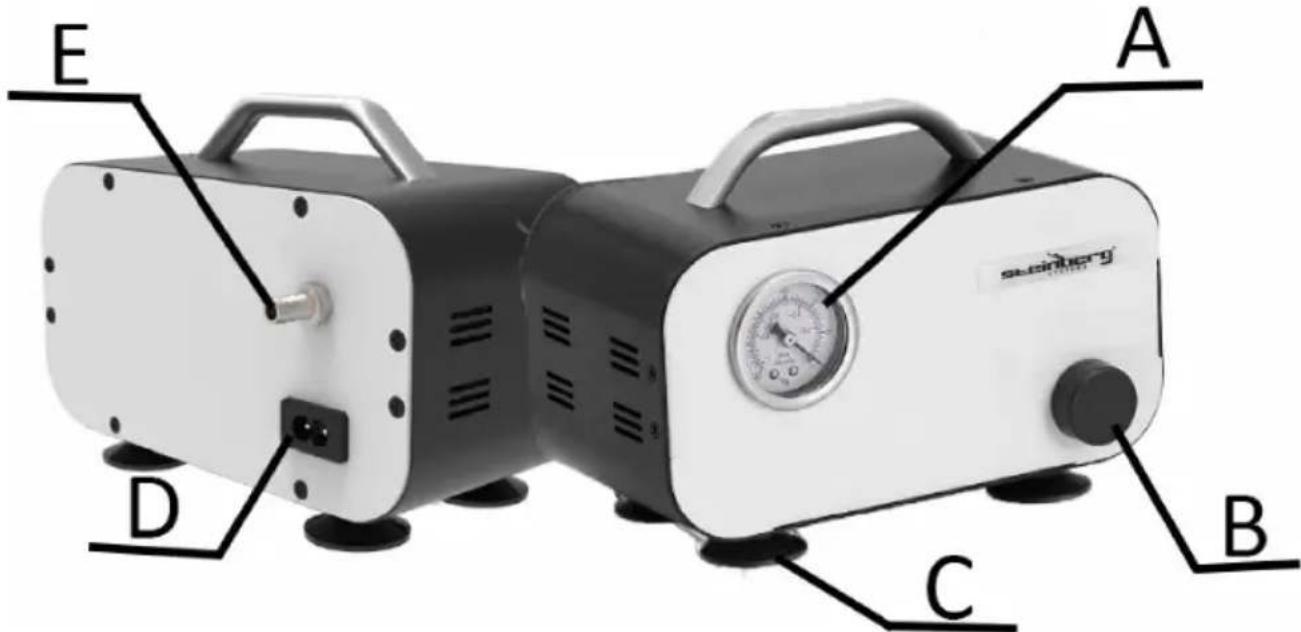

SBS-LAB-100

A. Vacuomètre
B. Bouton et interrupteur de contrôle de vitesse
C. Ventouse puissante
D. Prise de courant
E. Grille d'aération

SBS-LAB-123 / SBS-LAB-124

A. Vacuomètre
C. Ventouse puissante
E. Grille d'aération

B. Commutateur
D. Prise de courant

2. Guide d'utilisation

Application

Il est principalement utilisé pour la filtration sous vide, la filtration par solvant, la distillation sous vide, l'extraction en phase solide par séchage sous vide et peut également être utilisé avec un évaporateur rotatif pour comprimer et convertir les gaz.

Domaine d'application

Il est largement utilisé comme outil expérimental dans les établissements d'enseignement supérieur, la protection de l'environnement, l'assainissement, la prévention des épidémies, l'industrie chimique, les installations d'eau du robinet et le traitement médical.

Utilisation des étapes

SBS-LAB-100	SBS-LAB-123 / SBS-LAB-124
>Brancher> Tournez le bouton dans le sens des aiguilles d'une montre pour allumer l'interrupteur> Tournez le bouton pour régler le débit de pompage	Branchez la prise et allumez l'interrupteur d'alimentation

Environnement d'utilisation de l'instrument

• Utilisation en intérieur
• Altitude: ≤ 2000m
• La plage de température de fonctionnement de l'instrument est de +5°C à +40°C
  • La plage de température applicable de l'instrument est ≤ 80 %
• Il n'y a pas de vibrations ni de flux d'air qui affectent les performances autour
• Il n'y a pas de poussière conductrice, de gaz explosif ou de gaz corrosif dans l'air ambiant
• Gardez une distance de sécurité de 10 cm avant et après le fonctionnement de l'instrument

Précautions de sécurité

• Il est strictement interdit de débrancher et de rebrancher le connecteur d'alimentation et d'appuyer sur le bouton d'alimentation lorsque les mains sont mouillées de liquide !
• Il est strictement interdit de débrancher la fiche d'alimentation lorsque l'instrument est sous tension !
• Il est strictement interdit d'entretenir et de nettoyer l'instrument lorsqu'il est sous tension !
• Il est strictement interdit d'installer l'instrument sur une surface de travail irrégulière, oscillante et vibrante !

Paquet de livraison

• Pompe à vide
• Tube à vide
• Câble d'alimentation
