SBSLAB123 - Vakuumpumpe STEINBERG - Kostenlose Bedienungsanleitung

Produkttyp	Vakuumpumpe
Marke	Steinberg
Modell	SBSLAB123
Nennspannung	230 V
Frequenz	50 Hz
Nennleistung	20 W
Durchfluss	10 l/min
Grenzunterdruck	0,075 MPa
Abmessungen (L x T x H)	293 x 150 x 175 mm
Gewicht	1,58 kg
Hauptfunktionen	Vakuumfiltration, Vakuumdestillation, Festphasenextraktion, Gaskompression und -umwandlung
Einsatzumgebung	Innenbereich
Maximale Höhe	2000 m
Betriebstemperatur	+5 °C bis +40 °C
Max. relative Luftfeuchtigkeit	80 %
Sicherheit	Nicht unter Spannung abziehen; Kontakt mit Flüssigkeiten vermeiden; nicht auf unebener Oberfläche verwenden
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; mit trockenem Tuch reinigen
Reparierbarkeit	Von einem autorisierten Fachmann durchführen lassen
Mitgeliefertes Zubehör	Vakuumschlauch, Netzkabel

Häufig gestellte Fragen - SBSLAB123 STEINBERG

Wie verwende ich die Vakuumpumpe Steinberg SBSLAB123?

Stecken Sie den Stecker ein, schalten Sie den Netzschalter ein. Die Pumpe startet. Verwenden Sie den Einstellknopf (Modell SBS-LAB-100) oder den Schalter (Modell SBS-LAB-123) zur Durchflussregelung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Stecker niemals mit nassen Händen einstecken oder abziehen. Gerät nicht unter Spannung abziehen. Nicht auf instabiler oder vibrierender Oberfläche verwenden. Einen Sicherheitsabstand von 10 cm um das Gerät einhalten.

Wie reinige und warte ich die Pumpe?

Gerät vor jeder Reinigung vom Netz trennen. Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen oder scheuernden Mittel verwenden. Stellen Sie sicher, dass die Lüftungsgitter frei sind.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt und der Schalter eingeschaltet ist. Stellen Sie sicher, dass die Netzspannung 230 V beträgt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Fachmann.

Was ist der maximal erreichbare Unterdruck?

Der Grenzunterdruck beträgt 0,075 MPa (etwa 75 % des perfekten Vakuums).

Kann ich diese Pumpe mit einem Rotationsverdampfer verwenden?

Ja, diese Pumpe ist für den Einsatz mit einem Rotationsverdampfer zur Gaskompression und -umwandlung ausgelegt.

Wie hoch ist der Geräuschpegel der Pumpe?

Der Geräuschpegel ist nicht angegeben, aber die Pumpe ist für einen leisen Betrieb im Labor ausgelegt.

Wie lautet die Garantie des Produkts?

Die Standardgarantie beträgt in der Regel 2 Jahre. Bitte überprüfen Sie die Bedingungen bei Ihrem Händler oder in der mitgelieferten Anleitung.

Wie lagere ich die Pumpe nach Gebrauch?

Ziehen Sie den Netzstecker und reinigen Sie das Gerät. Lagern Sie es an einem trockenen, staubfreien Ort. Vermeiden Sie extreme Temperaturen.

Sind Zubehörteile im Lieferumfang enthalten?

Ja, die Lieferung umfasst die Vakuumpumpe, einen Vakuumschlauch und ein Netzkabel.

BEDIENUNGSANLEITUNG SBSLAB123 STEINBERG

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

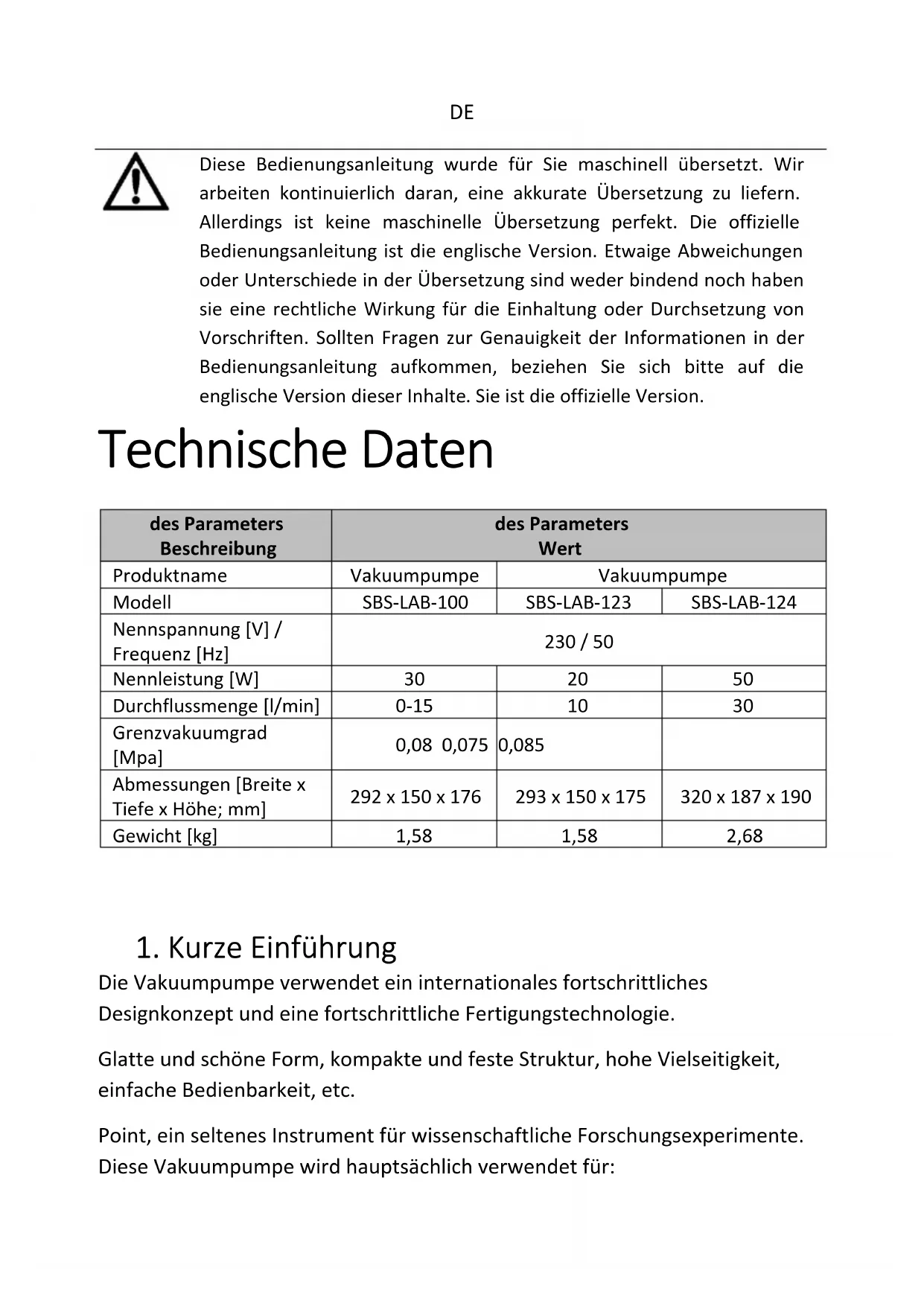

Technische Daten

des Parameters Beschreibung	des Parameters Wert
Produktname	Vakuumpumpe	Vakuumpumpe
Modell	SBS-LAB-100	SBS-LAB-123	SBS-LAB-124
Nennspannung [V] / Frequenz [Hz]	230 / 50
Nennleistung [W]	30	20	50
Durchflussmenge [l/min]	0-15	10	30
Grenzvakuumgrad [Mpa]	0,08 0,075	0,085
Abmessungen [Breite x Tiefe x Höhe; mm]	292 x 150 x 176	293 x 150 x 175	320 x 187 x 190
Gewicht [kg]	1,58	1,58	2,68

1. Kurze Einführung

Die Vakuumpumpe verwendet ein internationales fortschrittliches Designkonzept und eine fortschrittliche Fertigungstechnologie.

Glatte und schöne Form, kompakte und feste Struktur, hohe Vielseitigkeit, einfache Bedienbarkeit, etc.

Point, ein seltenes Instrument für wissenschaftliche Forschungsexperimente. Diese Vakuumpumpe wird hauptsächlich verwendet für:

Vakuumfiltration, Lösungsmittelfiltration, Vakuumdestillation, Vakuumtrocknung, Festphasenextraktion, für die Kompression und Gasumwandlung.

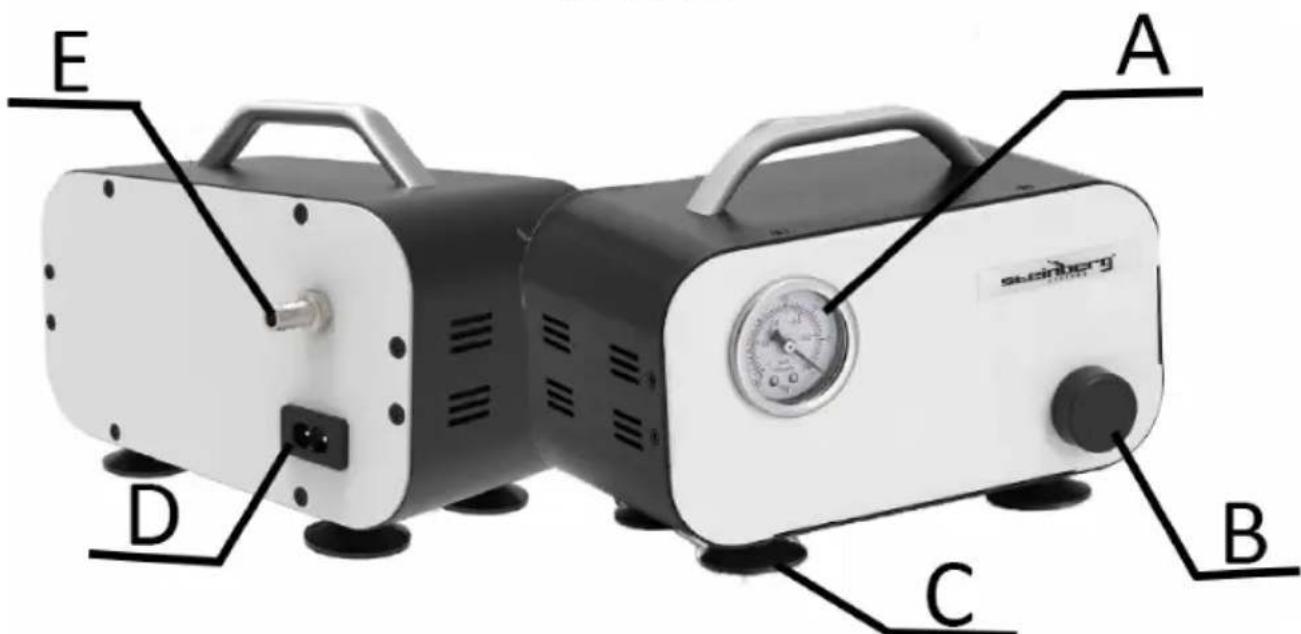

SBS-LAB-100

A. Vakuummeter
B. Drehknopf und Schalter für die Geschwindigkeitsregelung D. Steckdose
C. Leistungsstarker Sauger E. Entlüftung

SBS-LAB-123 / SBS-LAB-124

A. Vakuummeter
C. Leistungsstarker Sauger
E. Entlüftung

B. Schalter

D. Steckdose

2. Leitfaden für den Betrieb

Anmeldung

Er wird hauptsächlich für die Vakuumfiltration, Lösungsmittelfiltration, Vakuumdestillation, Vakuumtrocknung und Festphasenextraktion verwendet und kann auch mit einem Rotationsverdampfer zur Verdichtung und Umwandlung von Gasen eingesetzt werden.

Angewandter Bereich

Es wird häufig als Versuchsinstrument in Hochschulen, im Umweltschutz, in der Abwasserentsorgung, in der Epidemieprävention, in der chemischen Industrie, in Leitungswasseranlagen und in der medizinischen Behandlung eingesetzt.

Verwendung von Steps

SBS-LAB-100	SBS-LAB-123 / SBS-LAB-124
>Einstecken>Drehen Sie den Drehknopf im Uhrzeigersinn, um den Schalter einzuschalten.>Drehen Sie den Drehknopf, um die Pumprate einzustellen.	Stecken Sie den Stecker ein und schalten Sie den Netzschalter ein.

Umgebung der Instrumentenverwendung

• Verwendung in Innenräumen
• Höhenlage: ≤ 2000m
• Der Arbeitstemperaturbereich des Geräts beträgt +5°C \~+40°C
• Der zulässige Temperaturbereich des Geräts beträgt ≤ 80%.
• Es gibt keine Vibrationen und keinen Luftstrom, die die Leistung beeinträchtigen
• In der Umgebungsluft gibt es keinen leitfähigen Staub, kein explosives Gas und kein korrosives Gas
• Halten Sie einen Sicherheitsabstand von 10 cm vor und nach der Arbeit mit dem Gerät ein.

Sicherheitsvorkehrungen

• Es ist strengstens verboten, den Netzstecker zu ziehen und zu stecken und den Netzschalter zu betätigen, wenn die Hände nass sind!
• Es ist strengstens verboten, den Netzstecker zu ziehen, wenn das Gerät unter Spannung steht!
• Es ist strengstens untersagt, das Gerät zu warten und zu reinigen, wenn es eingeschaltet ist!
• Es ist strengstens untersagt, das Gerät auf einer unebenen, schwankenden und vibrierenden Arbeitsfläche aufzustellen!

Lieferpaket

- Vakuum-Pomp

• Vakuumröhre
• Netzkabel

1. Kort introduktion

1. Kort introduktion

UMWELT - UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
