SBSLAB123 - Vakuumska črpalka STEINBERG - Brezplačna navodila za uporabo

Vrsta izdelka	Vakuumska črpalka
Znamka	Steinberg
Model	SBSLAB123
Nazivna napetost	230 V
Frekvenca	50 Hz
Nazivna moč	20 W
Pretok	10 l/min
Mejna stopnja vakuuma	0,075 MPa
Dimenzije (D x Š x V)	293 x 150 x 175 mm
Teža	1,58 kg
Glavne funkcije	Vakuumska filtracija, vakuumska destilacija, ekstrakcija v trdni fazi, stiskanje in pretvorba plina
Okolje uporabe	Notranji prostor
Največja nadmorska višina	2000 m
Delovna temperatura	+5 °C do +40 °C
Največja relativna vlažnost	80 %
Varnost	Ne izključujte pod napetostjo; izogibajte se stiku s tekočinami; ne uporabljajte na neravni površini
Vzdrževanje in čiščenje	Pred čiščenjem izključite; očistite s suho krpo
Popravljivost	Pokličite pooblaščenega strokovnjaka
Priložena dodatna oprema	Vakuumska cev, napajalni kabel

Pogosto zastavljena vprašanja - SBSLAB123 STEINBERG

Kako uporabljati vakuumsko črpalko Steinberg SBSLAB123?

Priključite vtič, vklopite stikalo za napajanje. Črpalka se zažene. Uporabite gumb za nastavitev (model SBS-LAB-100) ali stikalo (model SBS-LAB-123) za nadzor pretoka.

Kakšne varnostne ukrepe je treba upoštevati?

Nikoli ne priključujte ali odklopite vtiča z mokrimi rokami. Ne odklapjajte aparata pod napetostjo. Ne uporabljajte na nestabilni ali vibrirajoči površini. Ohranite varnostno razdaljo 10 cm okoli aparata.

Kako očistiti in vzdrževati črpalko?

Pred čiščenjem vedno izključite aparat. Uporabite mehko in suho krpo. Ne uporabljajte kemičnih ali abrazivnih sredstev. Prepričajte se, da so prezračevalne rešetke proste.

Kaj storiti, če se črpalka ne zažene?

Preverite, ali je vtič dobro priklopljen in ali je stikalo vklopljeno. Prepričajte se, da omrežna napetost ustreza 230 V. Če težava ne izgine, se obrnite na pooblaščenega strokovnjaka.

Kakšna je največja dosegljiva stopnja vakuuma?

Mejna stopnja vakuuma je 0,075 MPa (približno 75 % popolnega vakuuma).

Ali lahko to črpalko uporabljam z rotacijskim uparjalnikom?

Da, ta črpalka je zasnovana za uporabo z rotacijskim uparjalnikom za stiskanje in pretvorbo plinov.

Kakšna je raven hrupa črpalke?

Raven hrupa ni navedena, vendar je črpalka zasnovana za tiho delovanje, primerno za laboratorije.

Kakšna je garancija izdelka?

Standardna garancija je običajno 2 leti. Preverite pogoje pri svojem prodajalcu ali preberite priloženi priročnik.

Kako shraniti črpalko po uporabi?

Izključite aparat in ga očistite. Shranite ga na suhem mestu, zaščitenem pred prahom. Izogibajte se ekstremnim temperaturam.

Ali so dodatki priloženi?

Da, dobava vključuje vakuumsko črpalko, vakuumsko cev in napajalni kabel.

NAVODILA ZA UPORABO SBSLAB123 STEINBERG

Vakuumsko filtriranje, filtriranje otapalom, vakuumska destilacija, vakuumsko sušenje, ekstrakcija čvrste faze, koristi se za kompresiju i konverziju plina.

SBS-LAB-100

A. Mjerač pritiska

C. Snažna sisa

E. Otvor za zrak

B. Gumb i prekidač za kontrolu brzine

D. Utičnica za napajanje

SBS-LAB-123 / SBS-LAB-124

A. Mjerač pritiska

C. Snažna sisa

E. Otvor za zrak

B. Prekidač

D. Utičnica za napajanje

2. Vodič za rad

Primjena

Uglavnom se koristi za vakuumsku filtraciju, filtraciju otapala, vakuumsku destilaciju, ekstrakciju čvrste faze vakuumskim sušenjem, a također se može koristiti s rotacijskim isparivačem za komprimiranje i pretvaranje plinova

• Vakuum pumpa
• Vakuumska cijev
• Kabel za napajanje

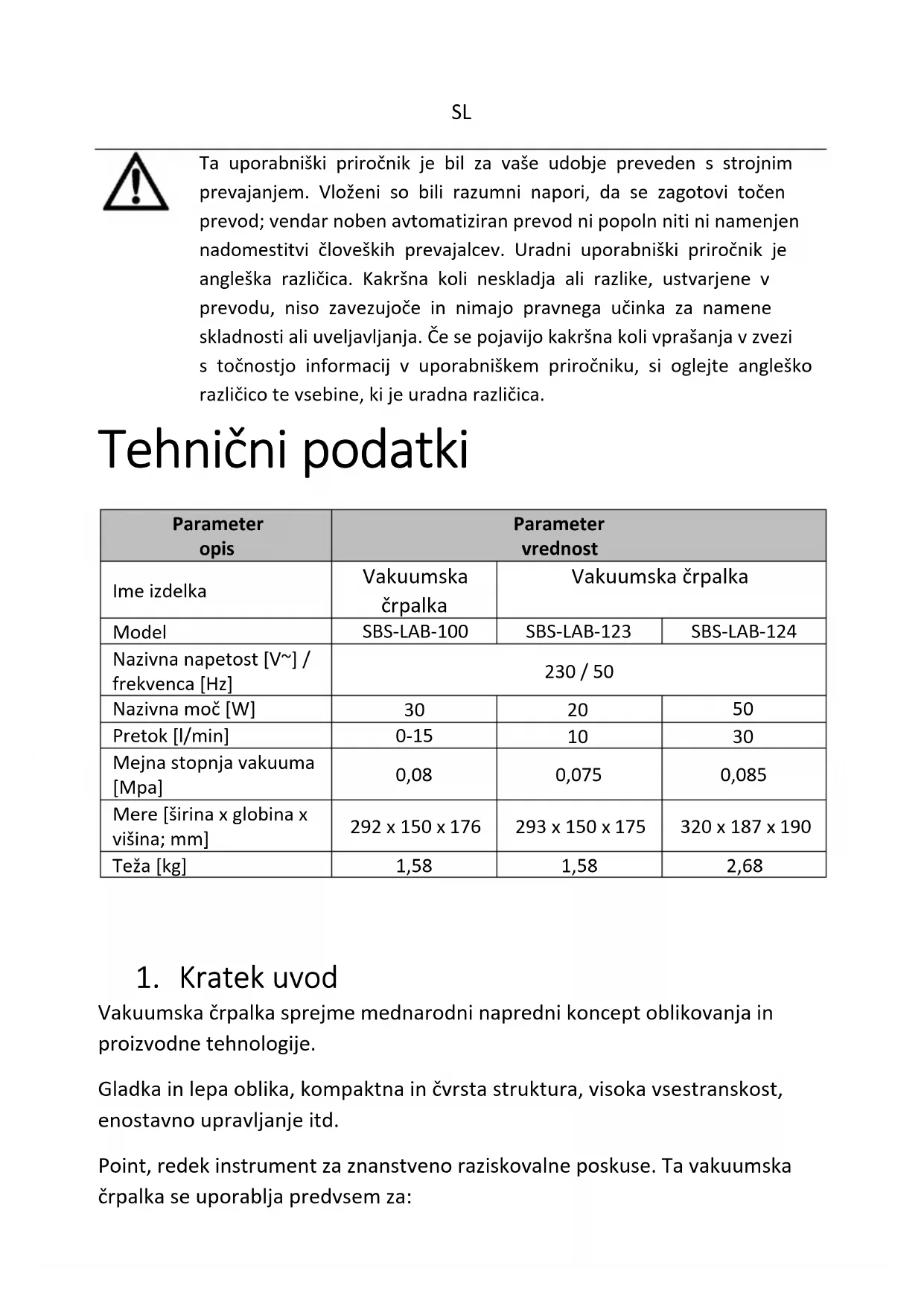

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Vakuumska črpalka	Vakuumska črpalka
Model	SBS-LAB-100	SBS-LAB-123	SBS-LAB-124
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	30	20	50
Pretok [l/min]	0-15	10	30
Mejna stopnja vakuuma [Mpa]	0,08	0,075	0,085
Mere [širina x globina x višina; mm]	292 x 150 x 176	293 x 150 x 175	320 x 187 x 190
Teža [kg]	1,58	1,58	2,68

1. Kratek uvod

Vakuumska črpalka sprejme mednarodni napredni koncept oblikovanja in proizvodne tehnologije.

Gladka in lepa oblika, kompaktna in čvrsta struktura, visoka vsestranskost, enostavno upravljanje itd.

Point, redek instrument za znanstveno raziskovalne poskuse. Ta vakuumska črpalka se uporablja predvsem za:

Vakuumska filtracija, filtracija s topilom, vakuumska destilacija, ekstrakcija trdne faze z vakuumskim sušenjem, ki se uporablja za stiskanje in pretvorbo plina.

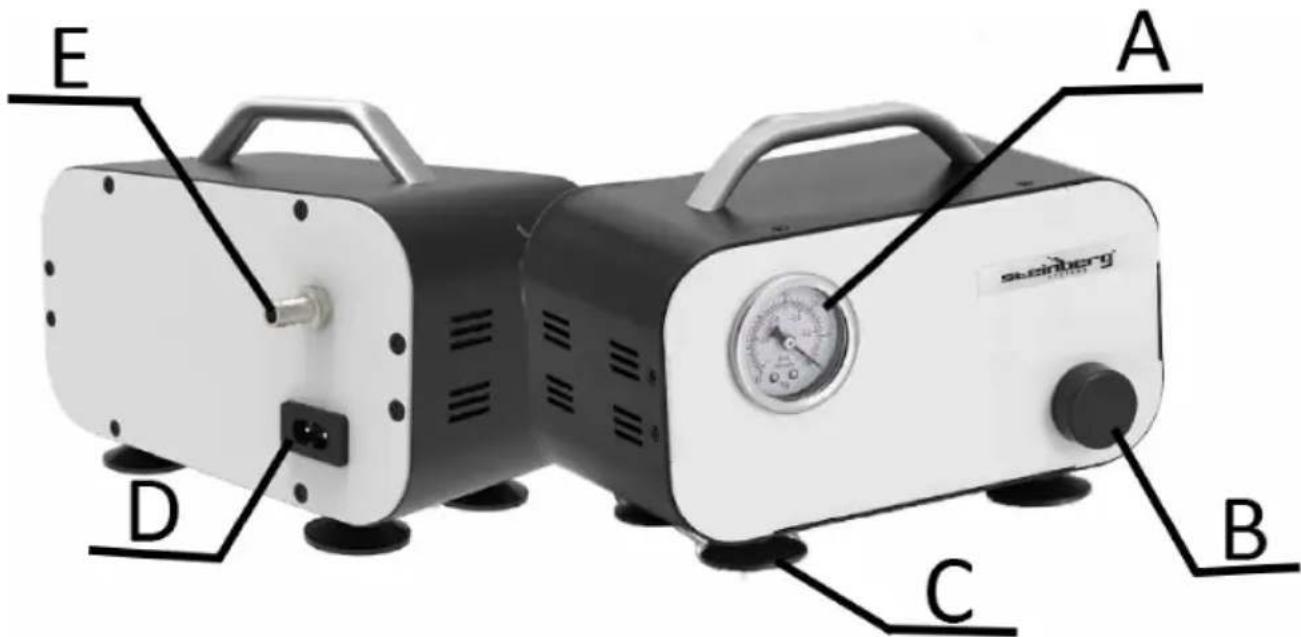

SBS-LAB-100

A. Vakuumski merilnik

C. Močan sesalec

E. Zračni ventil

B. Gumb in stikalo za nadzor hitrosti

D. Električna vtičnica

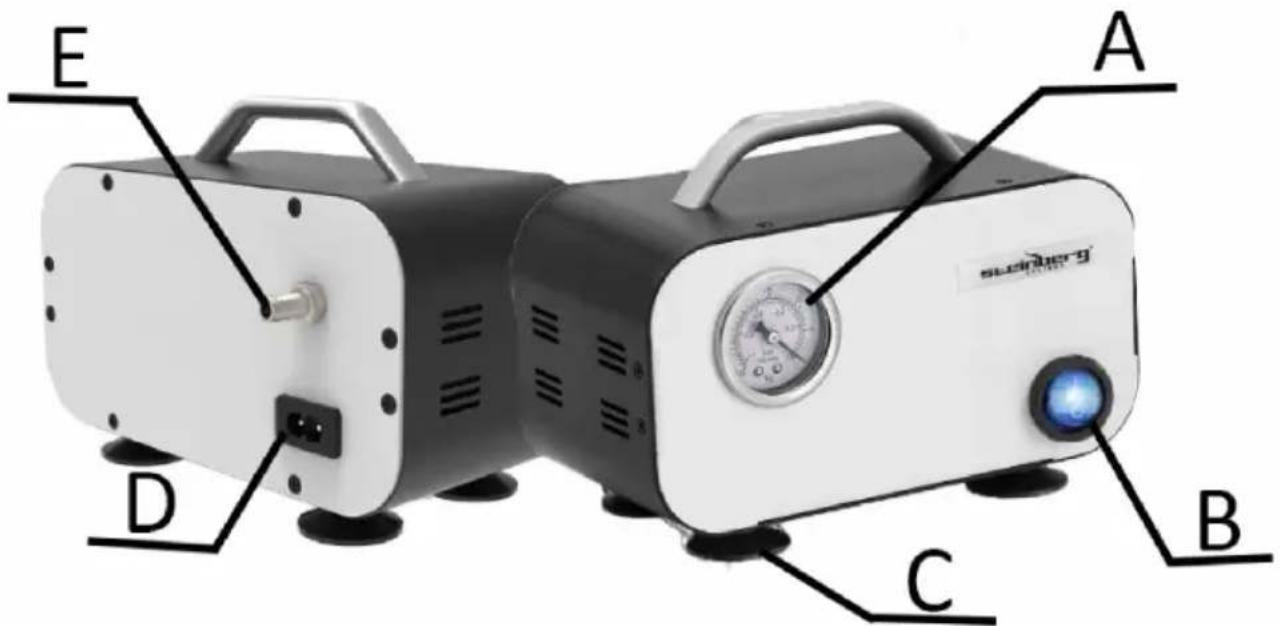

SBS-LAB-123 / SBS-LAB-124

A. Vakuumski merilnik

C. Močan sesalec

E. Zračni ventil

B. Stikalo

D. Električna vtičnica

2. Navodila za uporabo

Aplikacija

Uporablja se predvsem za vakuumsko filtracijo, filtracijo s topilom, vakuumsko destilacijo, ekstrakcijo trdne faze z vakuumskim sušenjem in se lahko uporablja tudi z rotacijskim uparjalnikom za stiskanje in pretvorbo plinov

Uporabljeno območje

Široko se uporablja kot eksperimentalno orodje v visokošolskih ustanovah, varstvu okolja, sanitarijah, preprečevanju epidemij, kemični industriji, objektih za pitno vodo in zdravljenju.

Uporaba korakov

SBS-LAB-100	SBS-LAB-123 / SBS-LAB-124
>Priključite>Obrnite gumb v smeri urinega kazalca, da vklopite stikalo>Zavrtite gumb, da nastavite stopnjo črpanja	Priključite vtič in vklopite stikalo

Okolje uporabe instrumenta

• Uporaba v zaprtih prostorih
  • Nadmorska višina: ≤ 2000m
• Delovno temperaturno območje instrumenta je od +5°C do +40°C
• Uporabno temperaturno območje instrumenta je ≤ 80 %
• Ni vibracij in pretoka zraka, ki bi vplivala na delovanje
  • V okoliškem zraku ni prevodnega prahu, eksplozivnega ali jedkega plina
• Ohranite varnostno razdaljo 10 cm pred in po delu instrumenta

Varnostni ukrepi

• Strogo je prepovedano izklapljati in vtikati napajalni konektor ter preklapljati gumb za vklop z rokami mokrimi s tekočino!
• Ko je instrument pod napetostjo, je strogo prepovedano izvleči električni vtič!
• Strogo je prepovedano vzdrževati in čistiti instrument, ko je prižgan!
• Inštrument je strogo prepovedano namestiti na neravno, majavo in vibrirajočo delovno površino!

Paket dostave

• Vakuumska črpalka
• Vakuumska cev
- Napajalni kabel
