MODE D'EMPLOI VMPA1HS Festo

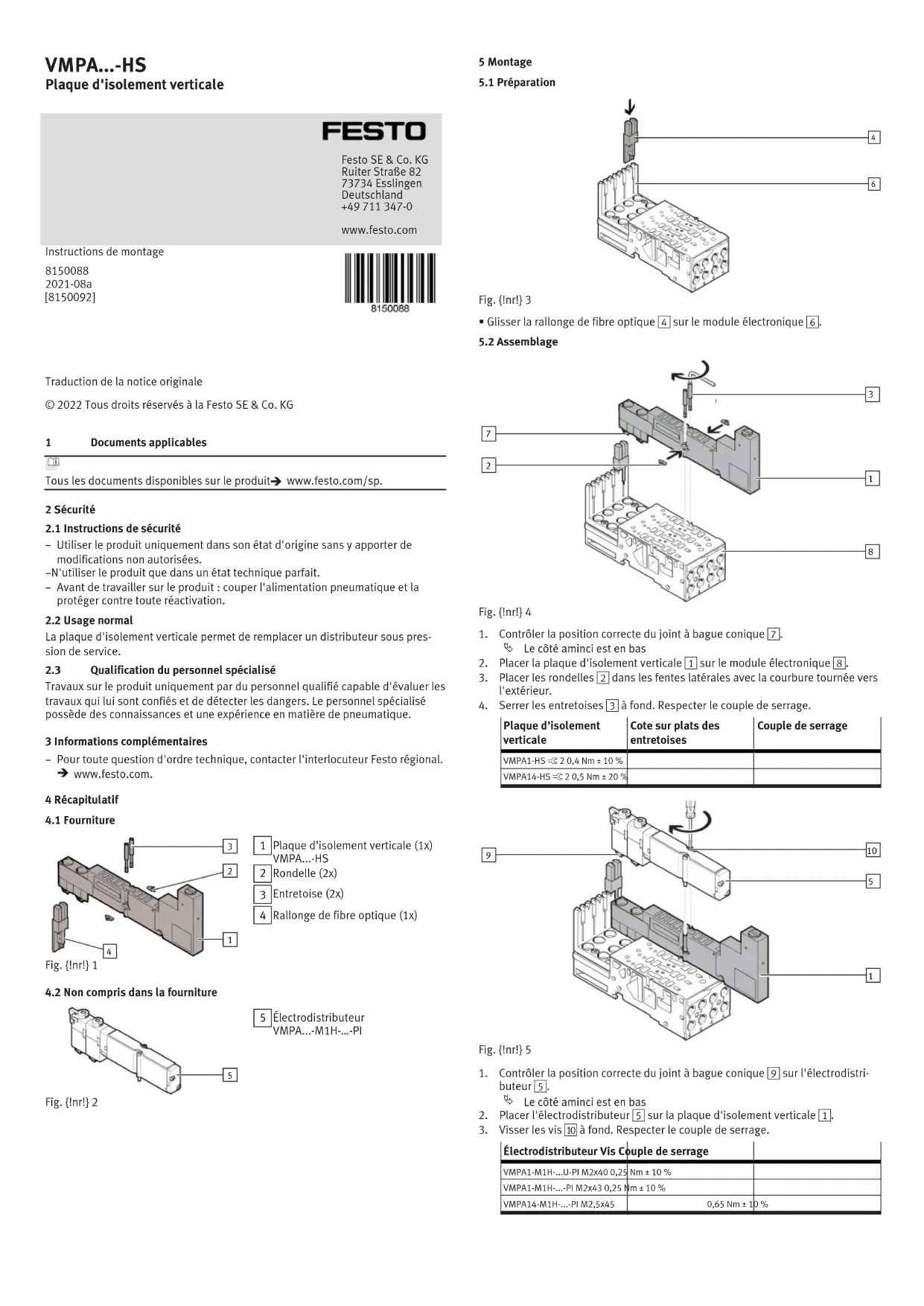

2021-08a [8150092] Traduction de la notice originale © 2022 Tous droits réservés à la Festo SE & Co. KG
Documents applicables Tous les documents disponibles sur le produit
www.festo.com/sp. 2 Sécurité
2.1 Instructions de sécurité
Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées. – N'utiliser le produit que dans un état technique parfait.
Avant de travailler sur le produit : couper l'alimentation pneumatique et la protéger contre toute réactivation.
La plaque d'isolement verticale permet de remplacer un distributeur sous pres- sion de service.
Qualification du personnel spécialisé Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de pneumatique. 3 Informations complémentaires
Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
www.festo.com. 4 Récapitulatif
Rallonge de fibre optique (1x)
4.2 Non compris dans la fourniture
- Glisser la rallonge de fibre optique 4 sur le module électronique 6.
Contrôler la position correcte du joint à bague conique 7.
Le côté aminci est en bas
Placer la plaque d'isolement verticale 1 sur le module électronique 8.
Placer les rondelles 2 dans les fentes latérales avec la courbure tournée vers l'extérieur.
Serrer les entretoises 3 à fond. Respecter le couple de serrage. Plaque d’isolement verticale Cote sur plats des entretoises Couple de serrage VMPA1-HS ß 2 0,4 Nm ± 10 %VMPA14-HS ß 2 0,5 Nm ± 20 %
Contrôler la position correcte du joint à bague conique 9 sur l'électrodistri- buteur 5.
Le côté aminci est en bas
2. Placer l'électrodistributeur 5 sur la plaque d'isolement verticale 1.
Visser les vis aJ à fond. Respecter le couple de serrage. Électrodistributeur Vis Couple de serrage VMPA1-M1H-...U-PI M2x40 0,25 Nm ± 10 %VMPA1-M1H-...-PI M2x43 0,25 Nm ± 10 %VMPA14-M1H-...-PI M2,5x45 0,65 Nm ± 10 %
