Caractéristiques	Détails
Type de produit	Tableau blanc interactif
Dimensions	75 pouces
Résolution	1920 x 1080 pixels
Technologie d'affichage	LED
Connectivité	HDMI, USB, VGA
Système d'exploitation compatible	Windows, macOS, Android
Utilisation	Idéal pour les présentations, les réunions et l'enseignement
Maintenance	Nettoyage régulier avec un chiffon doux, mise à jour du firmware
Sécurité	Certifications CE, RoHS
Accessoires inclus	Stylos, télécommande, câble d'alimentation
Garantie	2 ans

FOIRE AUX QUESTIONS - 75505 VIEWSONIC

Comment installer le tableau blanc VIEWSONIC 75505?

Pour installer le tableau blanc VIEWSONIC 75505, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'utiliser les supports de montage appropriés et de vérifier que le mur est solide.

Quels types de marqueurs puis-je utiliser avec le tableau blanc VIEWSONIC 75505?

Utilisez uniquement des marqueurs effaçables à sec conçus pour les tableaux blancs. Évitez d'utiliser des marqueurs permanents, car ils peuvent endommager la surface.

Comment nettoyer le tableau blanc VIEWSONIC 75505?

Pour nettoyer le tableau, utilisez un chiffon en microfibre et un nettoyant pour tableaux blancs. Évitez d'utiliser des produits abrasifs ou des solvants qui pourraient rayer la surface.

Le tableau blanc VIEWSONIC 75505 est-il magnétique?

Oui, le tableau blanc VIEWSONIC 75505 est magnétique. Vous pouvez utiliser des aimants pour fixer des documents ou des notes sur sa surface.

Que faire si le tableau blanc VIEWSONIC 75505 présente des taches tenaces?

Pour les taches tenaces, utilisez un nettoyant spécifique pour tableaux blancs ou un mélange d'eau et de vinaigre. Appliquez-le avec un chiffon doux et frottez délicatement.

Y a-t-il des accessoires recommandés pour le tableau blanc VIEWSONIC 75505?

Oui, il est recommandé d'utiliser des marqueurs effaçables à sec, un effaceur de tableau blanc et des aimants compatibles pour optimiser l'utilisation de votre tableau.

Quelle est la garantie du tableau blanc VIEWSONIC 75505?

Le tableau blanc VIEWSONIC 75505 est généralement couvert par une garantie limitée d'un an. Veuillez consulter le manuel pour les détails spécifiques.

Comment puis-je signaler un problème technique avec le tableau blanc VIEWSONIC 75505?

Pour signaler un problème technique, contactez le service client de VIEWSONIC via leur site web ou par téléphone. Ayez votre numéro de série et une description du problème à portée de main.

MODE D'EMPLOI 75505 VIEWSONIC

Écran tactile commercial Guide d'utilisation

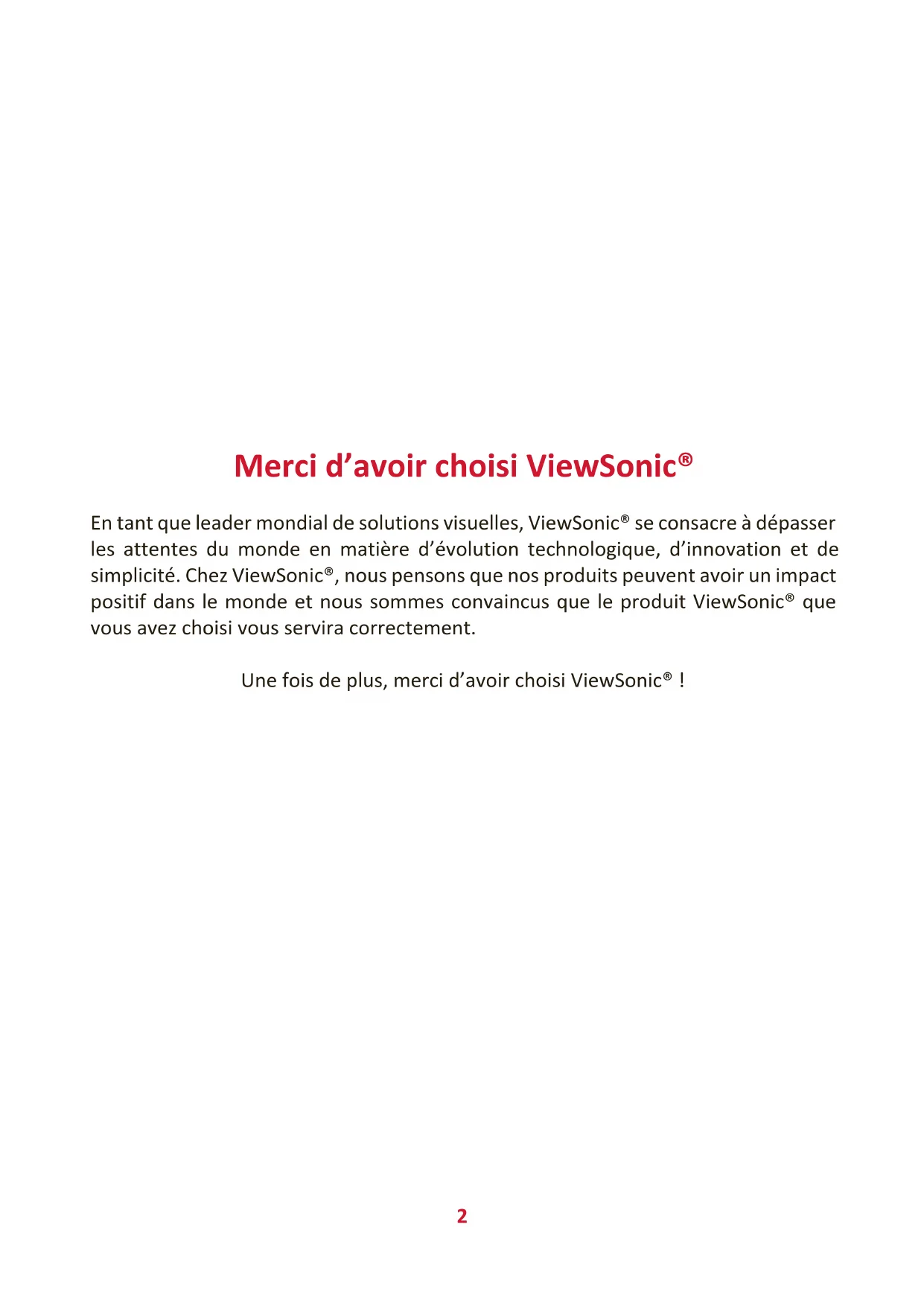

Merci d'avoir choses ViewSonic®

En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement.

Une fois de plus, merci d'avoir besoin ViewSonic®!

Précautions relatives à la sécurité

Veuillez dire les Précautions de sécurité qui suivent avant de commencer à utiliser l'appareil.

• Conservez ce guide d'utilisation dans un endroit sur pour pouvoir vous y reporter ultérieurement.
• Lisez tous les averissements et suivez toutes les instructions.
• N'utilisez pas cet apparéil pres de l'eau. Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer l' apparéil à l'humidité.
• N'enlevez jamais le couvercle arrêté. Cét écran contient des pieces sous haute tension. Vous risquez des blessures graves si vous les touchez.
• Evitez d'exposer l'appareil au rayonnement direct du soleil ou à d'autres sources de chaleur soutenues.
• N'installez pas l'appareil pres d'une source de chaleur quelconque tel qu'un radiateur, un convecteur, une cusinière ou tout autre appareil susceptible de produit de la chaleur (y-comprises des amplificateurs), qui puisse augmenter la température de l'appareil à des niveaux dangereux.
• Utilisez un chiffon doux et sec pour nettoyer l'extérieur du boîtier. Pour plus d'informations, reportez-vous à la section « Entretien »
• Lorsque vous déplacez l'appareil, veilsz à ne pas le faire chuter et à ne pas le cogner contre quoi que ce soit.
• Ne placez pas l'appareil sur une surface instable ou irrégulière. L'appareil peut tomber et provoquer des blessures ou un dysfonctionnement.
• Ne placez�除 unbject lourd sur I'appareil ni sur les cables de connexion.
• Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste, eteignez immediatement l'appareil et appelez votre revendeur ou ViewSonic. Il est dangereux de continuer à utiliser l'appareil.
• Cet apparéil est un monitér avec un rétroéclairage LED destiné à un usage général de bureau.
• N'essayez jamais de contourner le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Une fiche polarisée compte deux broches dont une plus large que l'autre. Une fiche du type terre contient 2 broches normales et une troisième pour la terre. La broche large ou la broche de terre sont pour votre sécurité. Si la fiche n'est pas dans votre prise, procurez-vous un adaptateur et ne tentez pas de forcer la fiche dans la prise.

• Lors du branchement sur une prise de courant, NE retirez PAS la broche de mise à la terre. Veuillez vous assurer que les broches de mise à la terre ne sont JAMAIS RETIRÉES.

• Protégez le cordon d'alimentation de manière à ne pas risquer d'être piétiné ni pince, particulièrement au niveau de la prise électrique et de la sortie de l'appareil. Assurez-vous que la prise de courant est aussi proche que possible de l'appareil et dans un endroit accessible.
  Utilisez seulement les pieces/accessoires spécifiés par le fabricant.

• Si l'appareil est installé sur une table roulante, celle-ci doit être déplacée avec soin afin d'éviter des accidents ou de faire tomber l'appareil.
• Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas etre utilisé pendant une longue période.

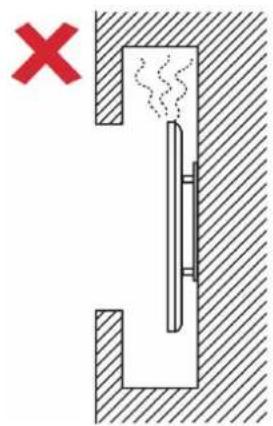

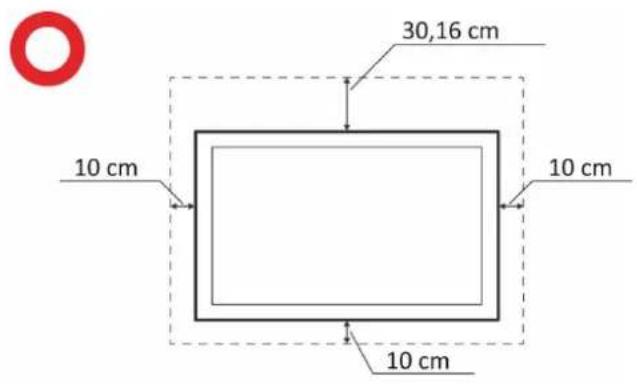

• Placez l'appareil dans une zone bien ventilée. Ne palcez rien sur l'appareil qui empêche la dissipation thermique.

• Pour tout entretien, veuillez vous adresser à du personnel qualifié. Faites toujours réparer l'appareil lorsqu'il est endommagé ou lorsque :

》 Le cordon d'alimentation ou la fiche sont endommages
» Du liquide est renversé ou des objets tombent dans l'appareil.

L'appareil est exposé à l'humidité
Si l'appareil ne fonctionne pas normalement ou s'il a chuté

Contenu

Précautions relatives à la sécurité

Introduction 10

Contenu de la boîte 10

Specifications du kit de montage mural (VESA). 11
IFP5550-5 11
IFP6550-5 12
IFP7550-5 13
IFP8650-5 14

Présentation du produit 15

IFP5550-5 15
IFP6550-5 16
IFP7550-5 17
IFP8650-5 18
Panneau de commande et E/S avant 19
Panneau d'E/S 20
Télécommande 21

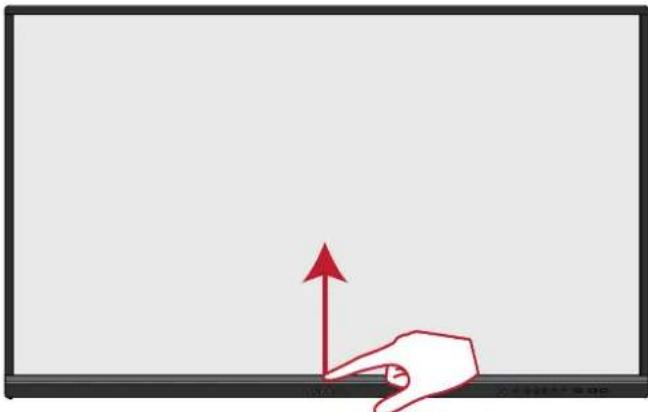

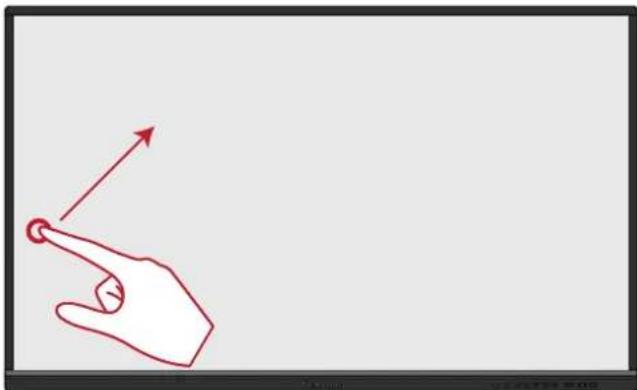

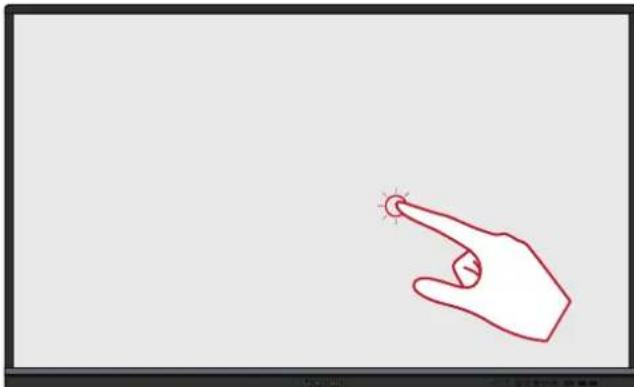

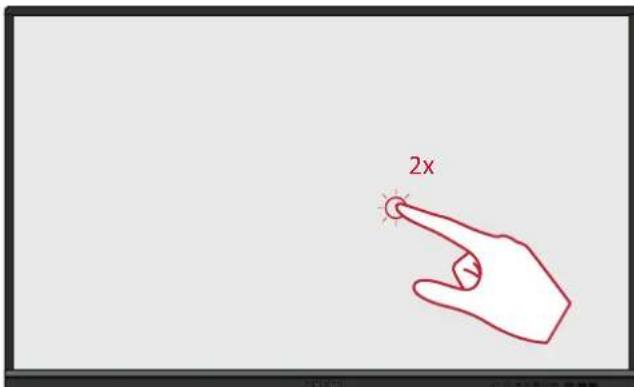

Utilisation des gestes 25

Branchements 27

Connexion des peripériques externes et connexion tactile 27
Connexion de type C 27
Branchement HDMI 27

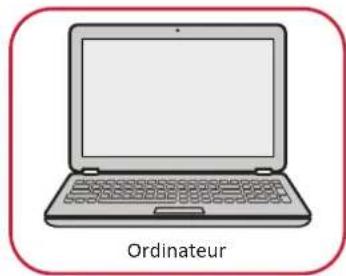

Connexion RS-232 28

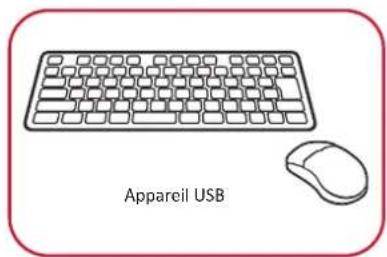

Connexions USB et au réseau 29

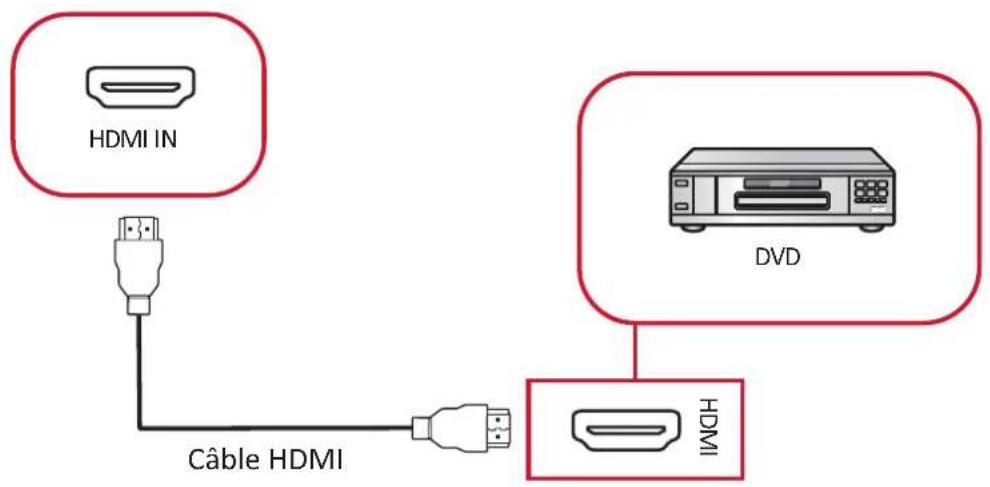

Connexion d'un lecteur multimédia 30
Connexion SPDIF 31

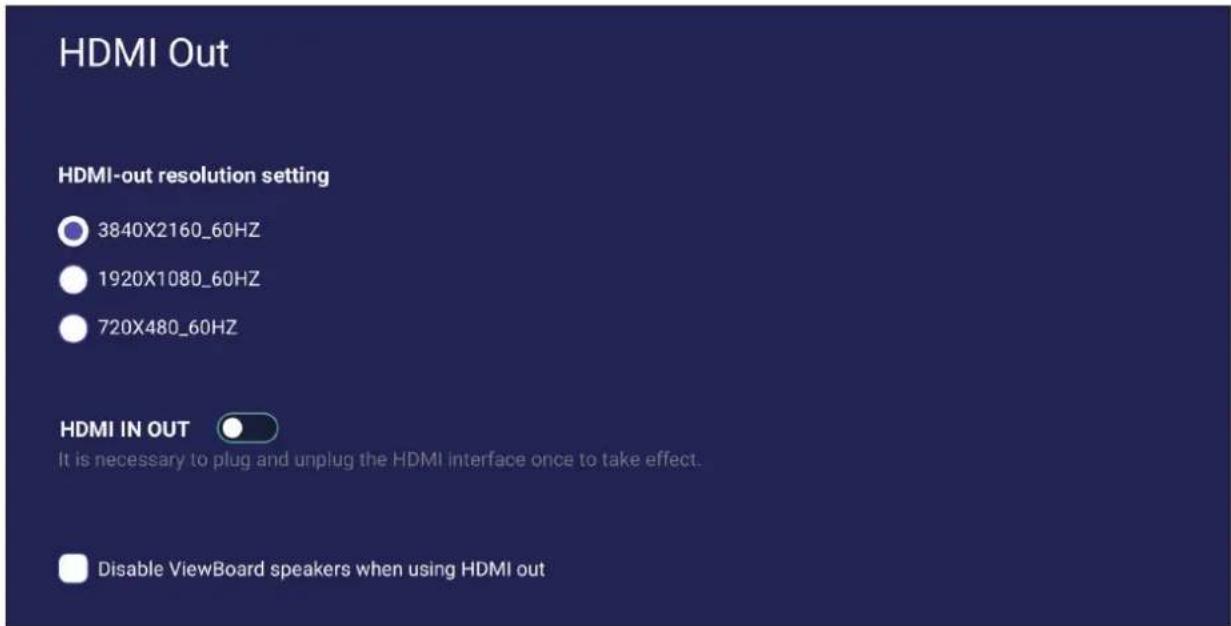

Connexion pour la sortie video 32

Utilisation de votre ViewBoard 33

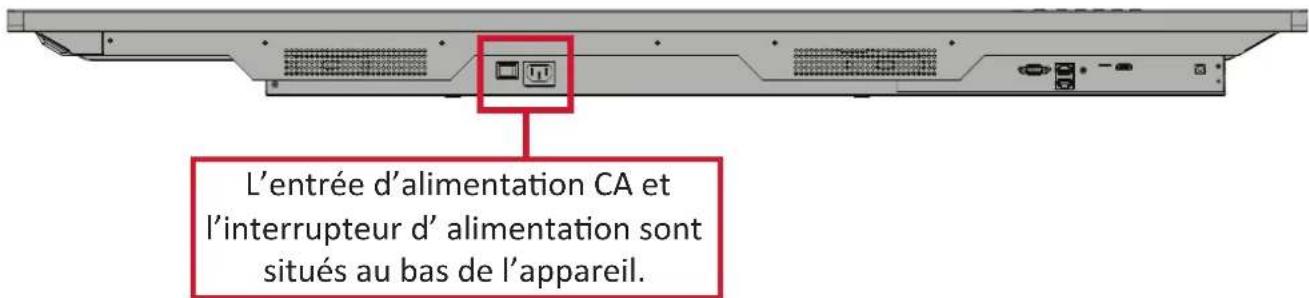

Mise sous/hors tension de votre ViewBoard 33

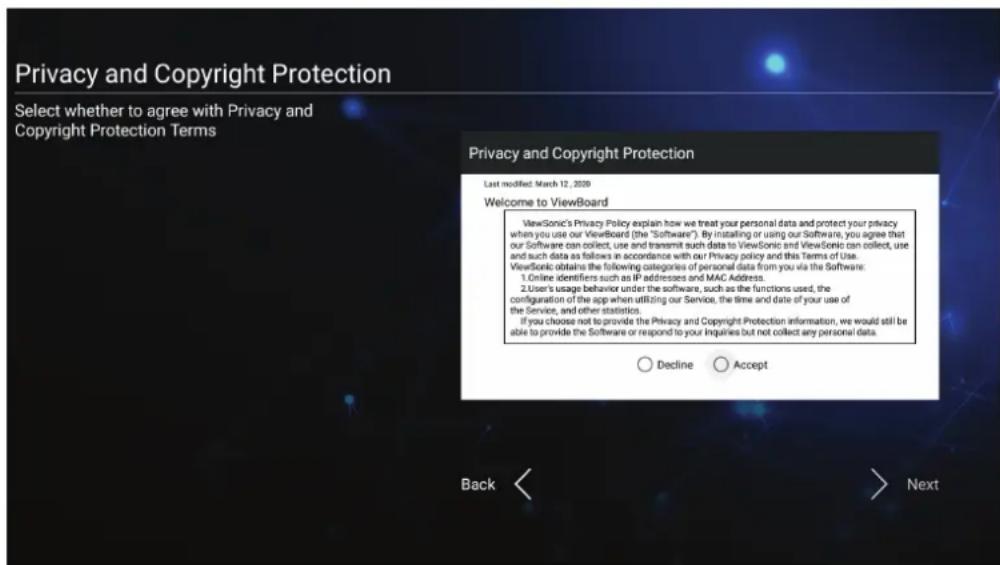

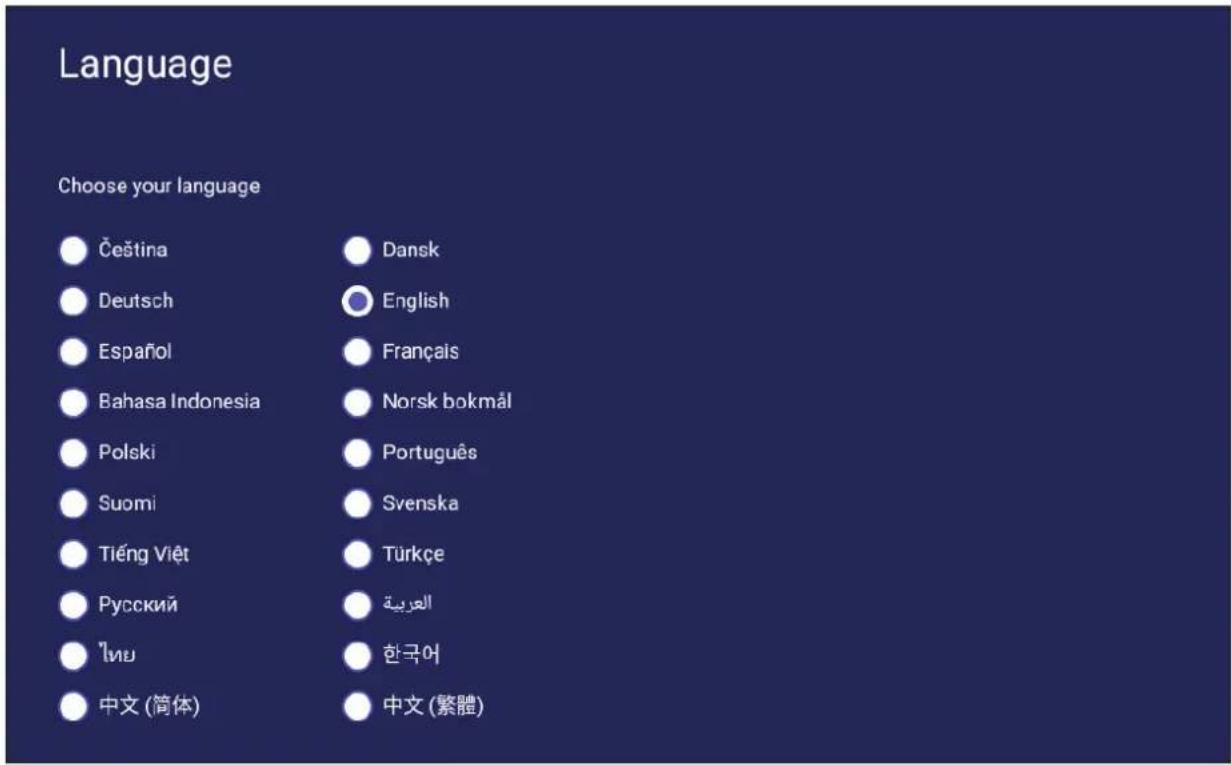

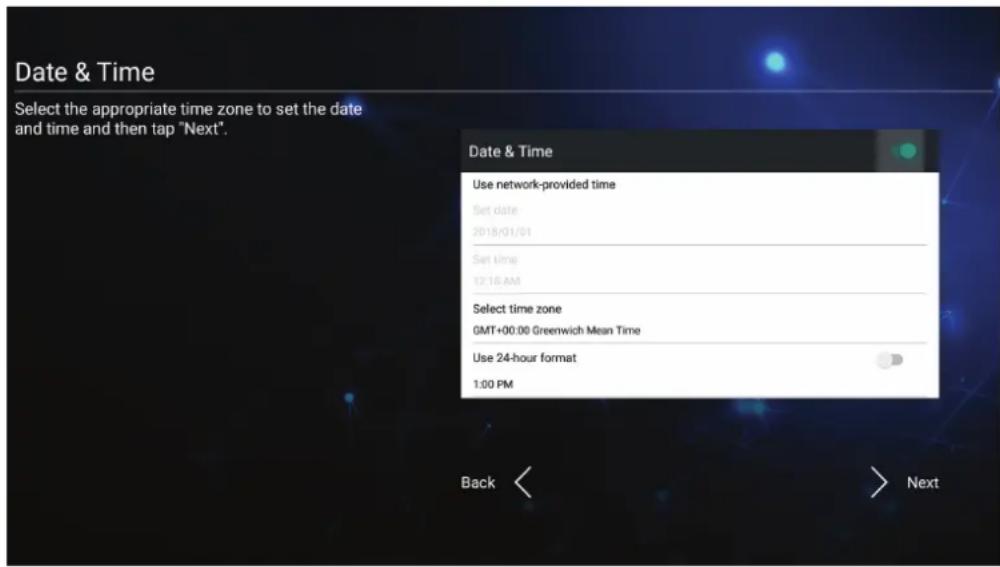

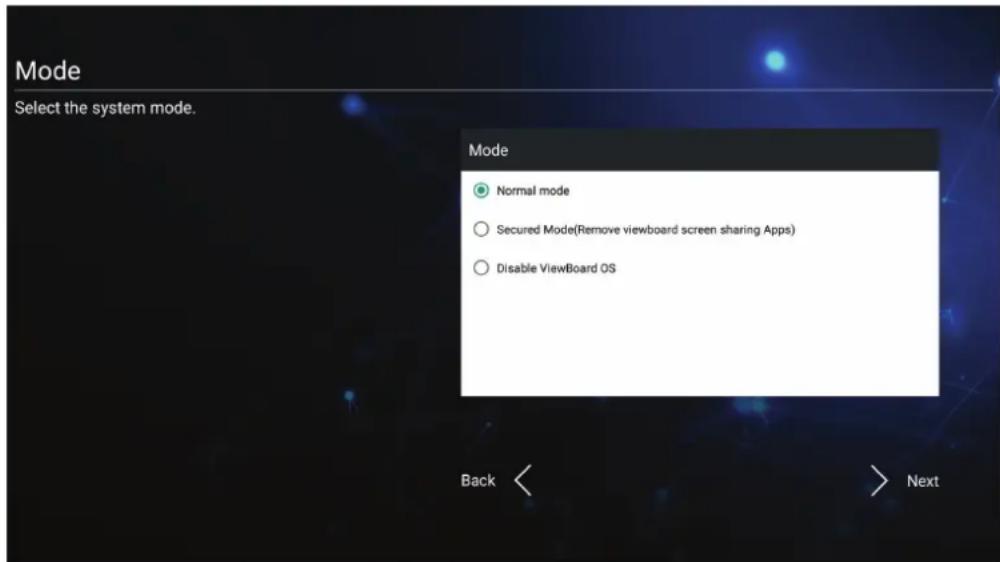

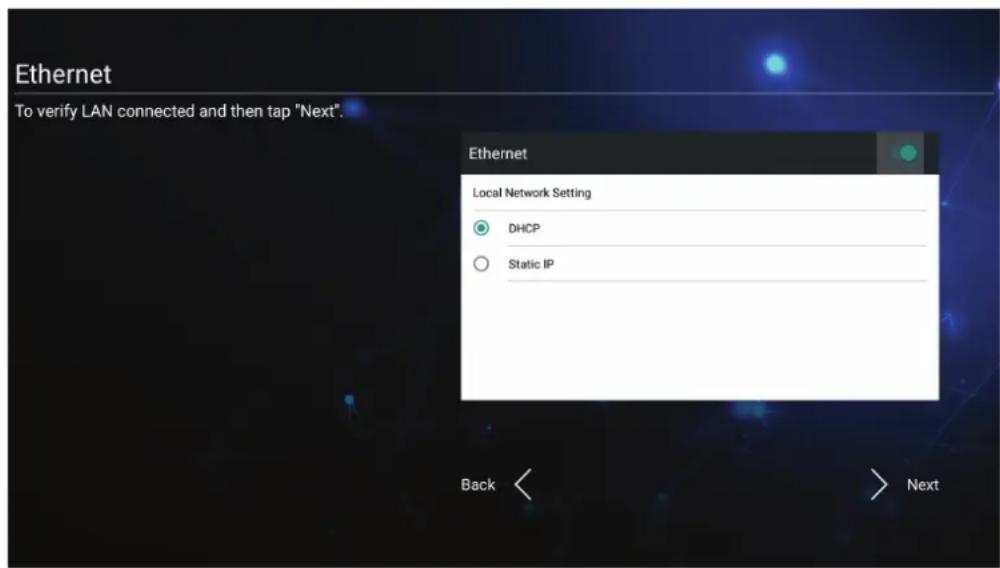

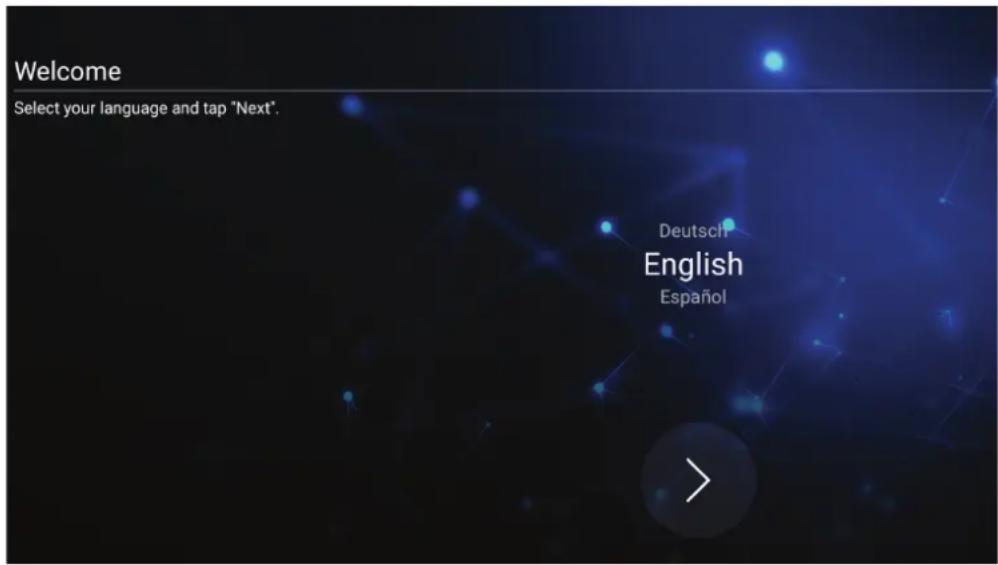

Configuration initiale 34

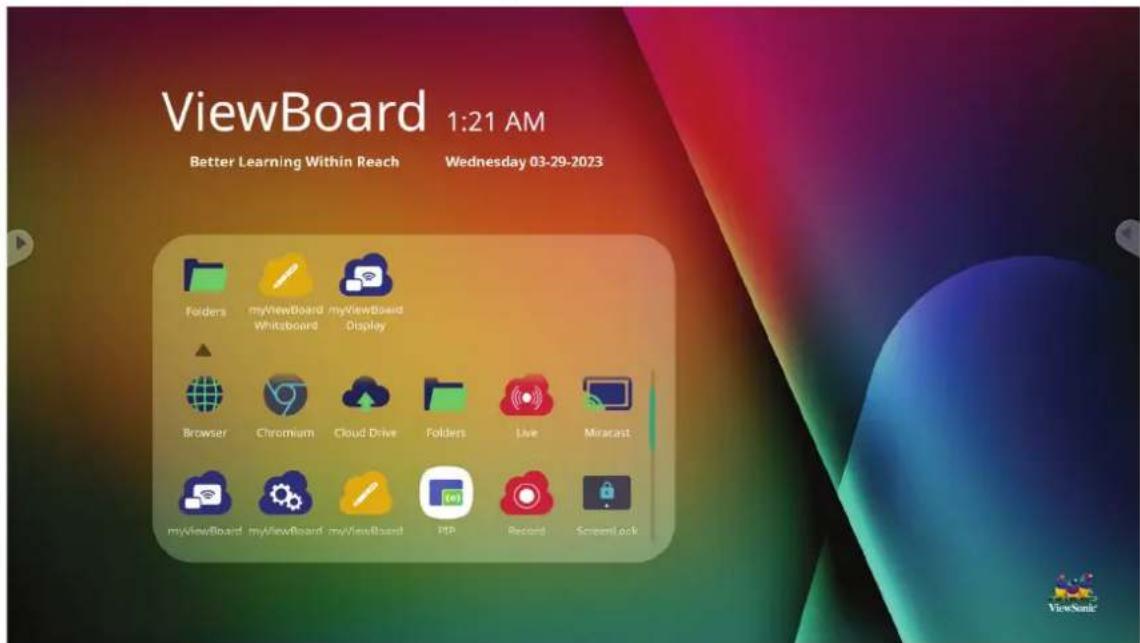

vLauncher - Écran d'accueil personnelisable 36

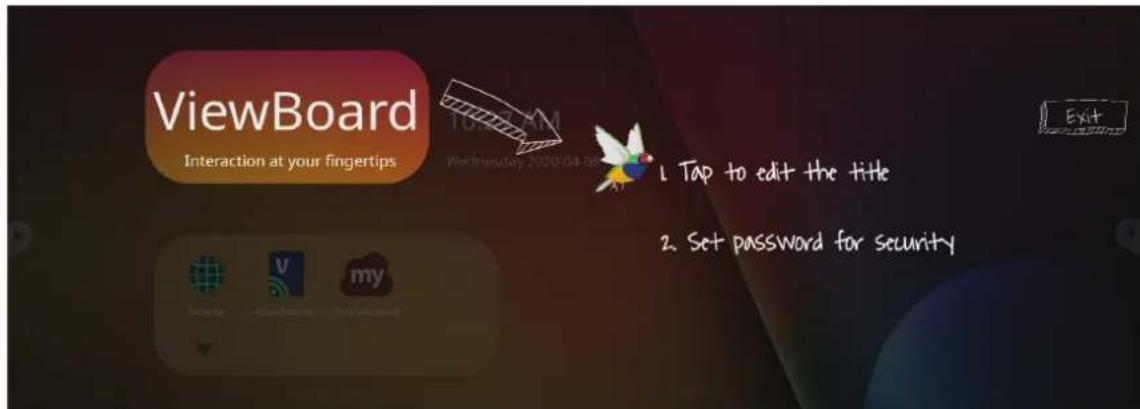

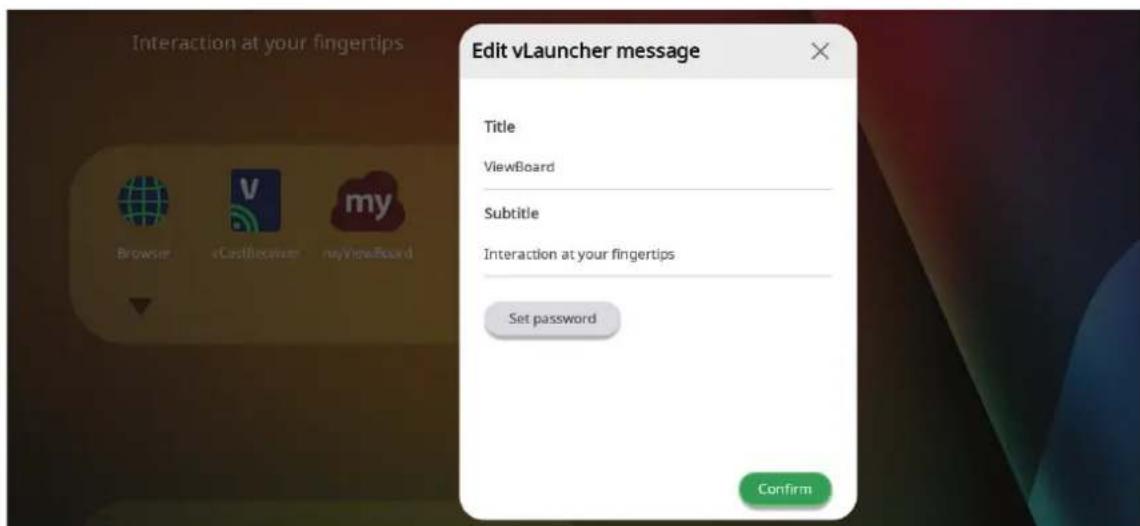

Message vLauncher 36

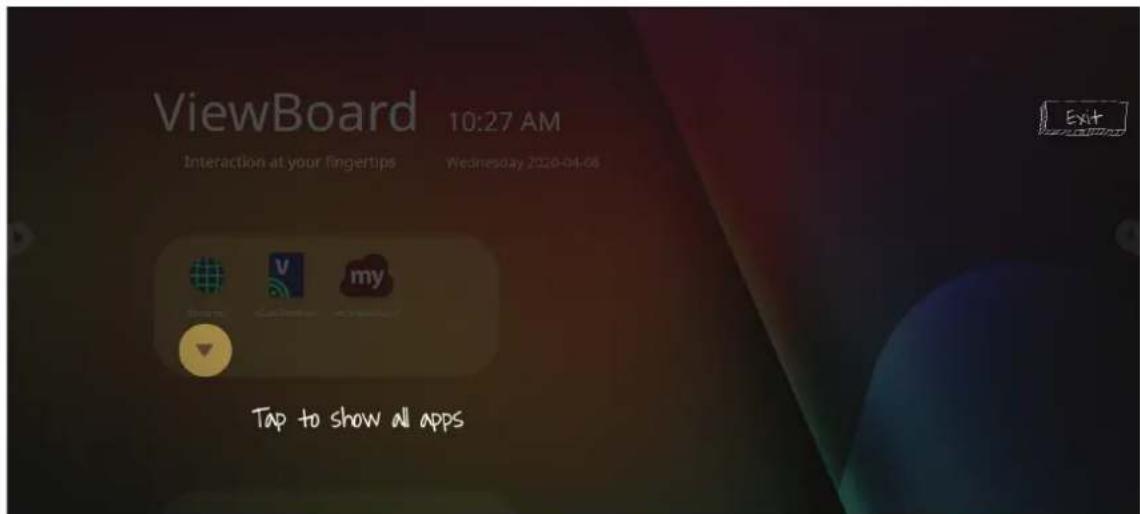

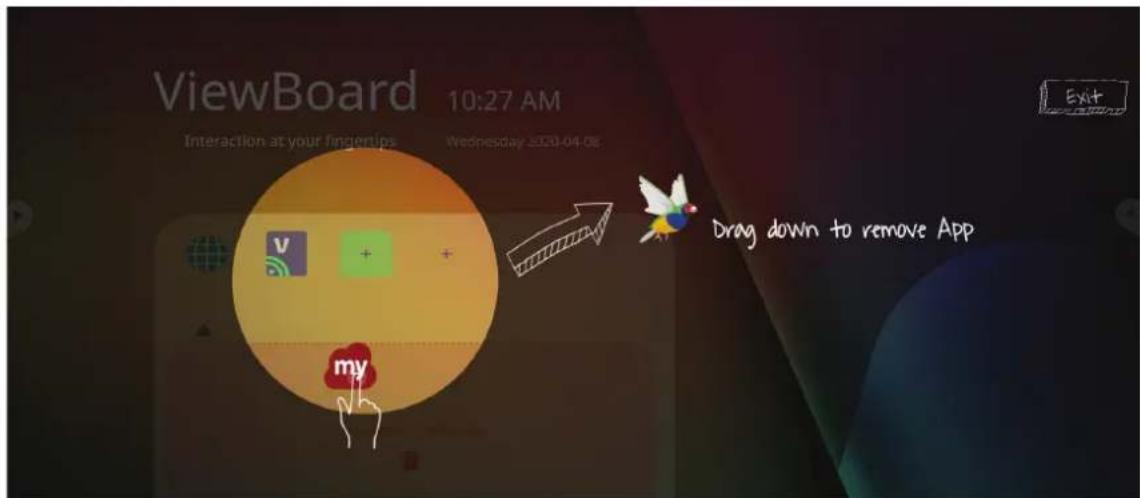

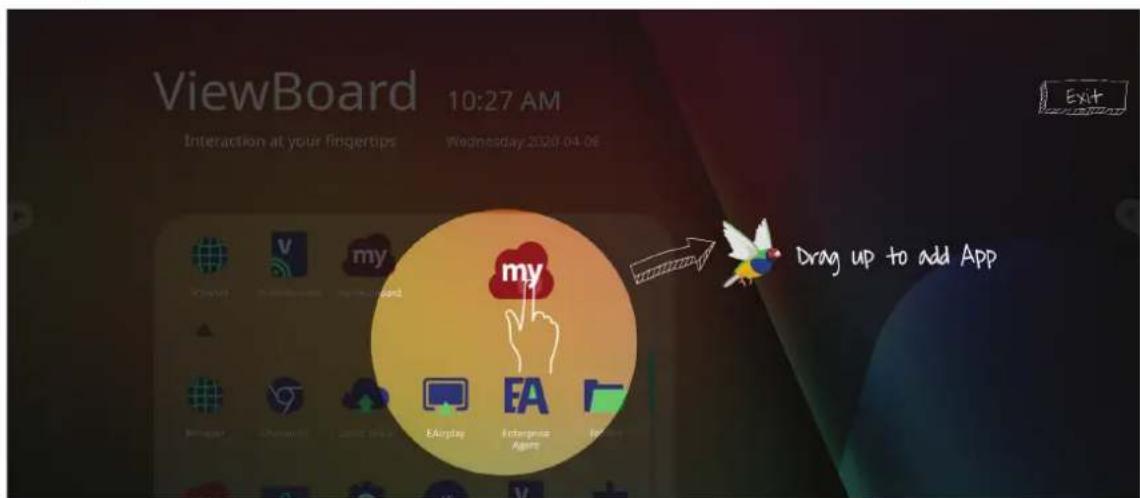

Applications 37

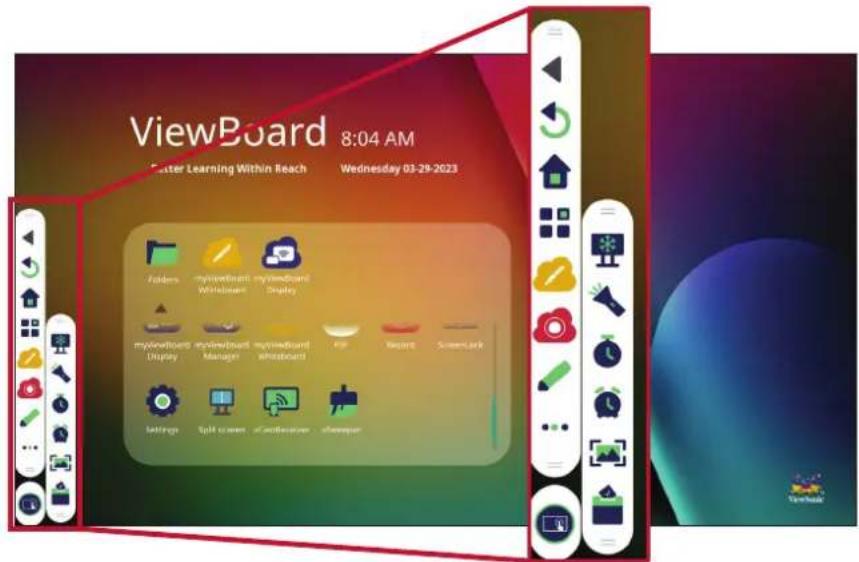

Barredoutils 39
Menu OSD (Affichage à l'écran) 45

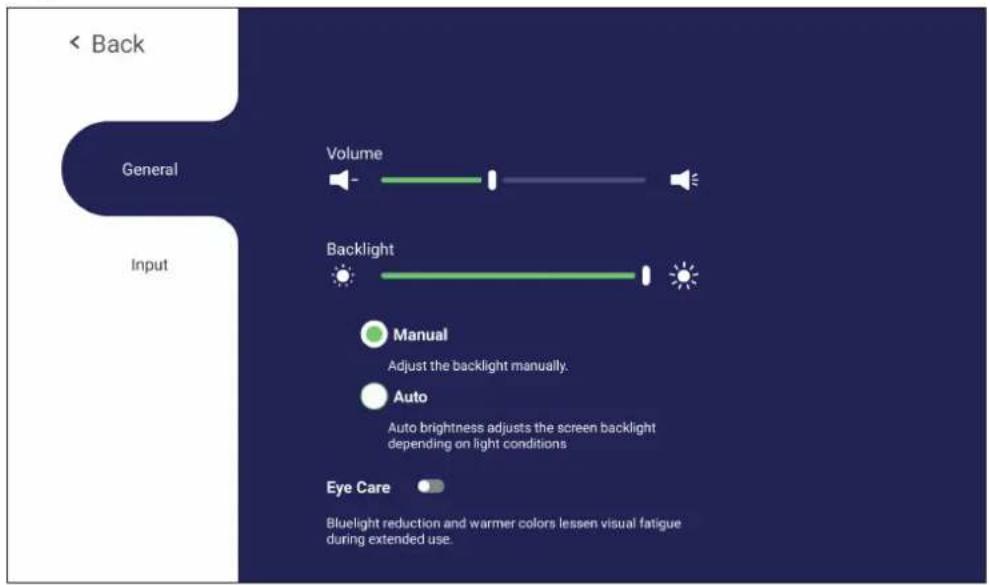

Parametres généraux 46

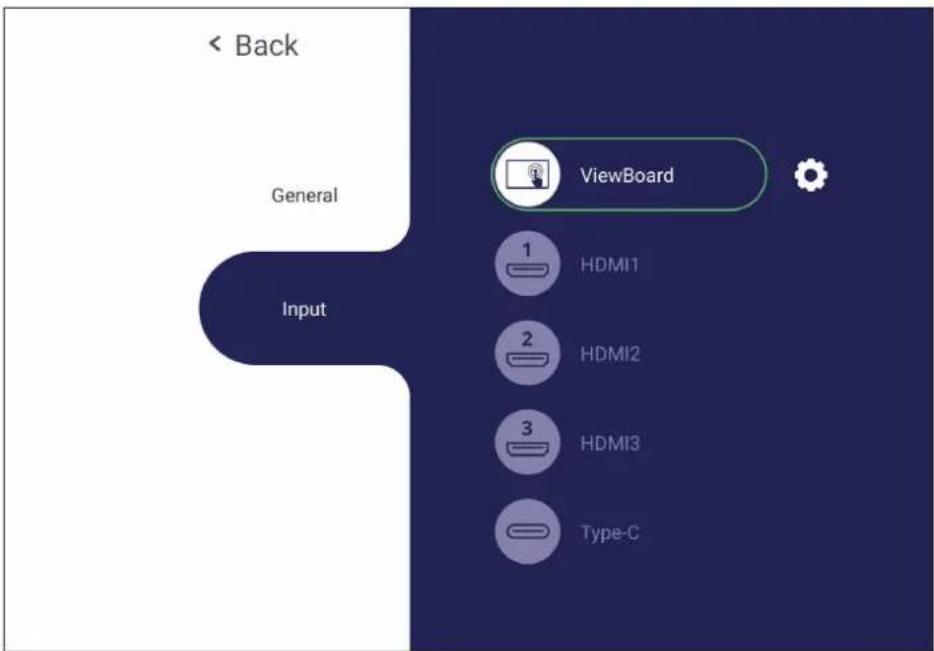

Input Settings (Paramétrage des entrées) 47
Paramétrage - Source d'entrée HDMI & Type C. 48

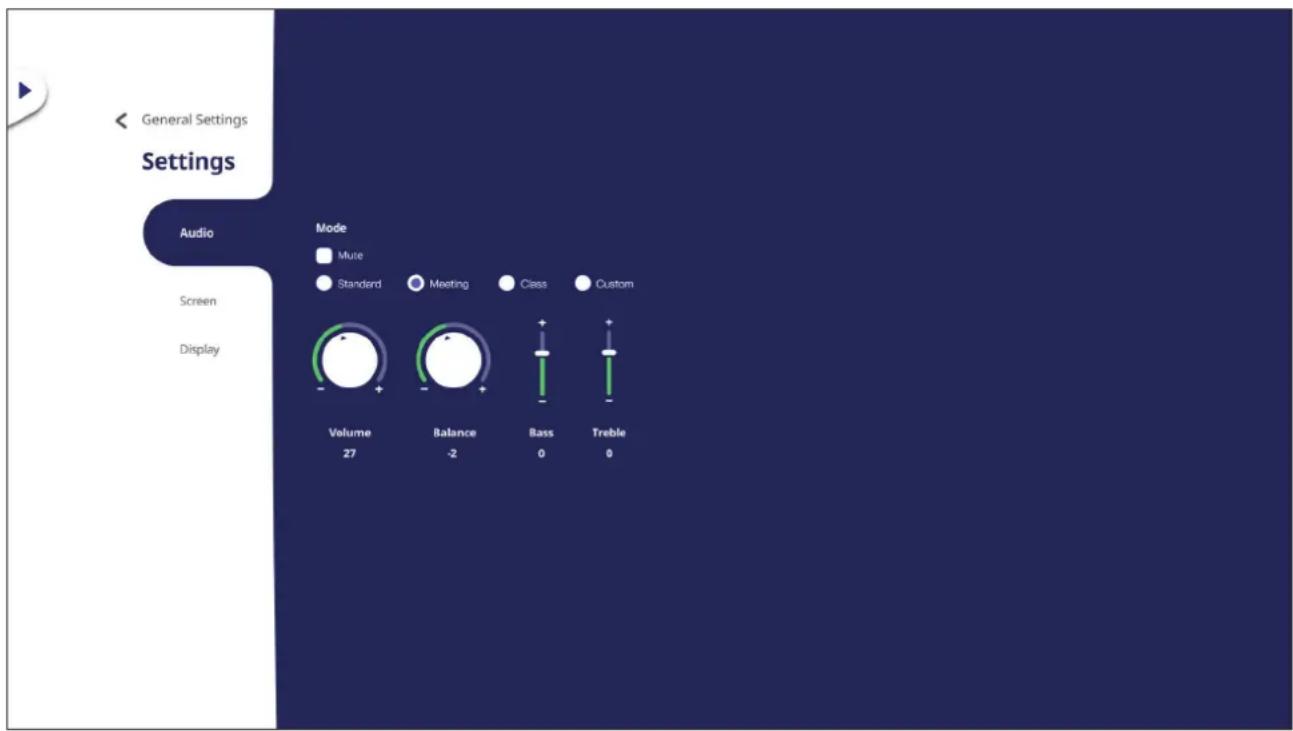

Audio Settings (Paramètres audio) 48

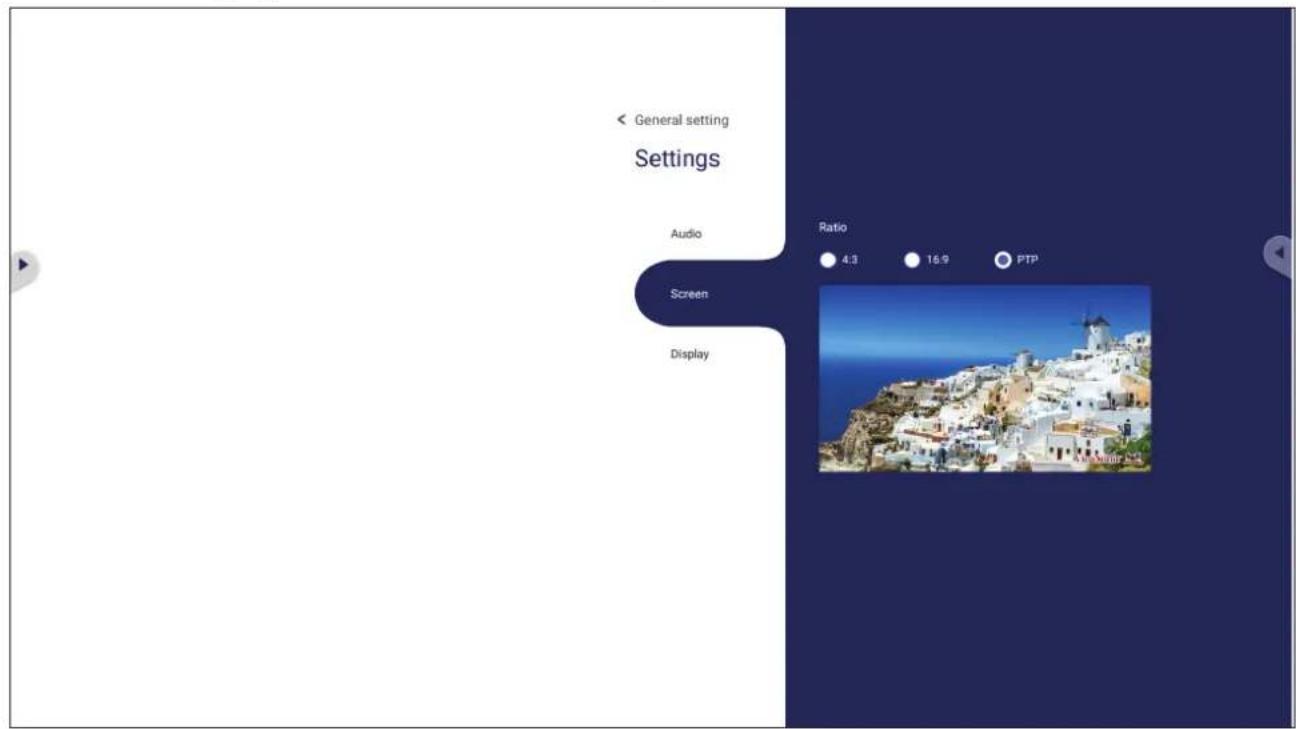

Screen Settings (Paramètres de l'écran) 49

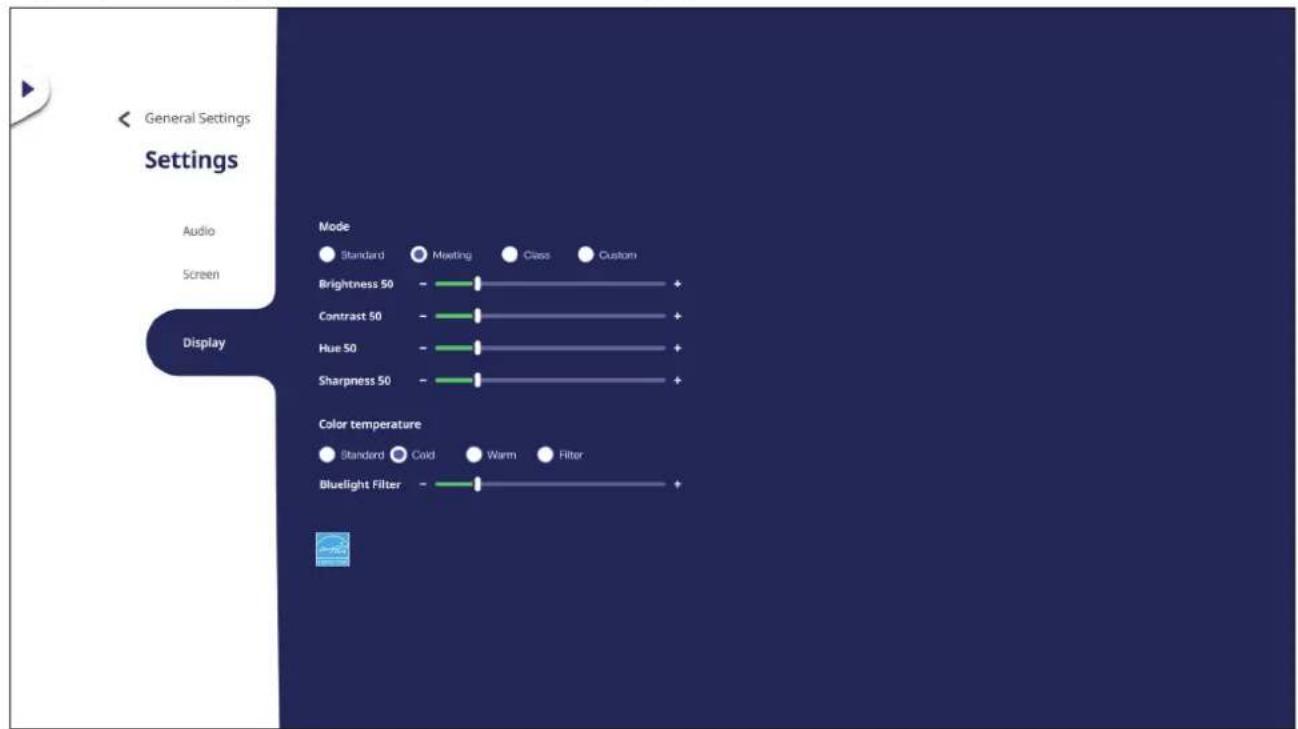

Display Settings (Parametres d'affichage) 50

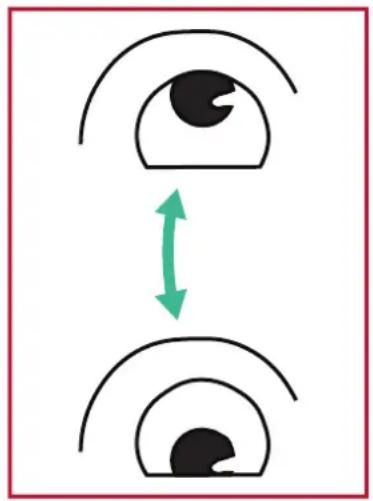

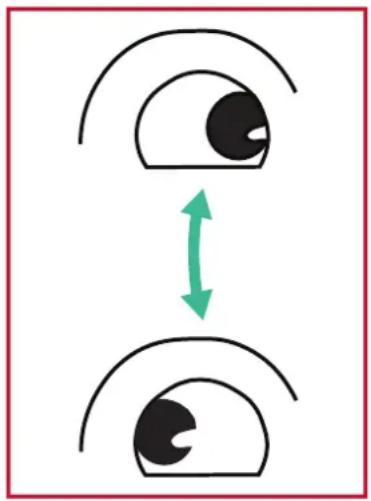

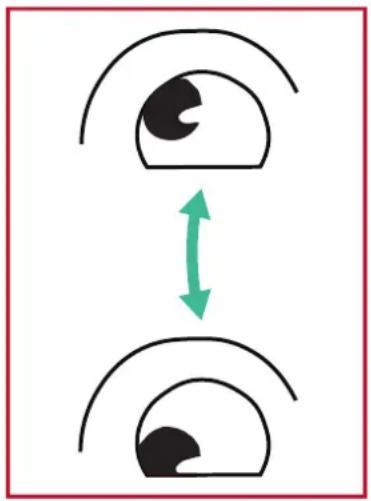

Filtre faible émission de lumière bleue et santé oculaire 51
Paramètres - Lecteur intégré 53

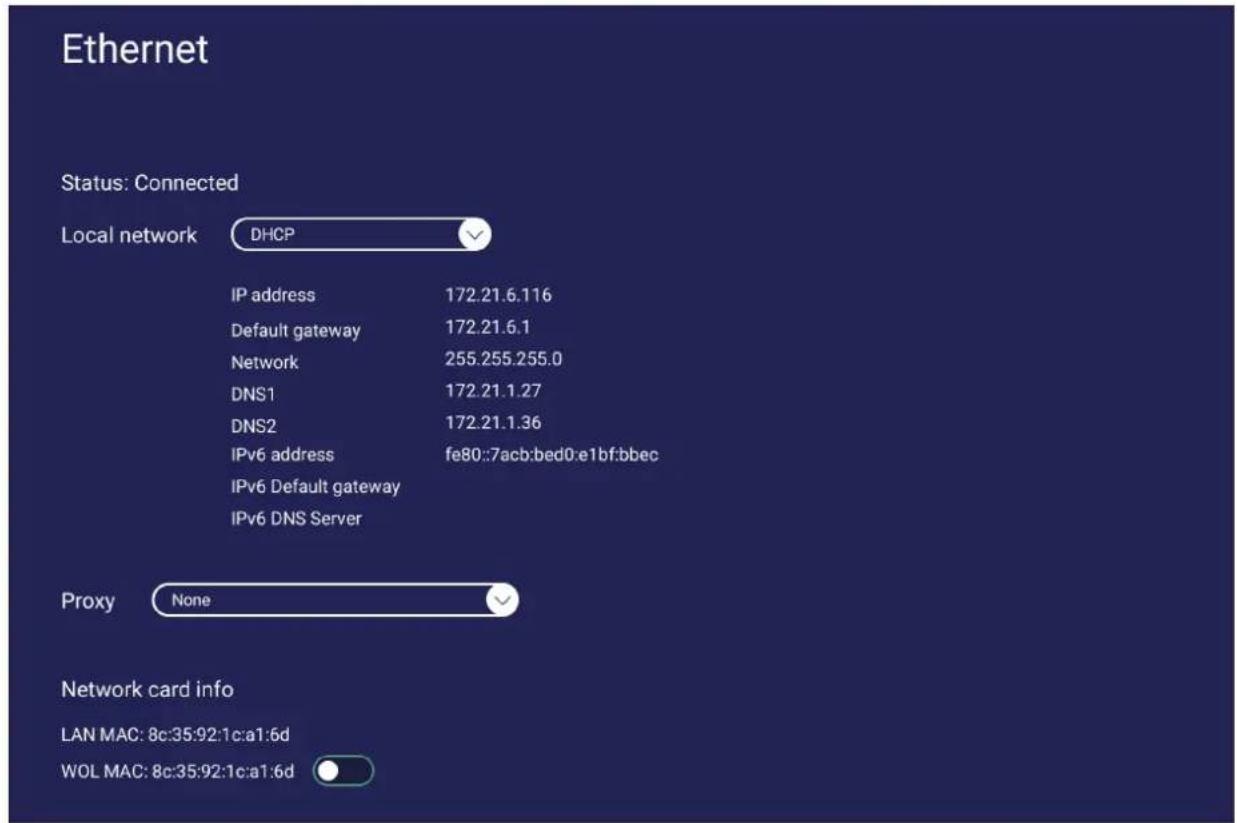

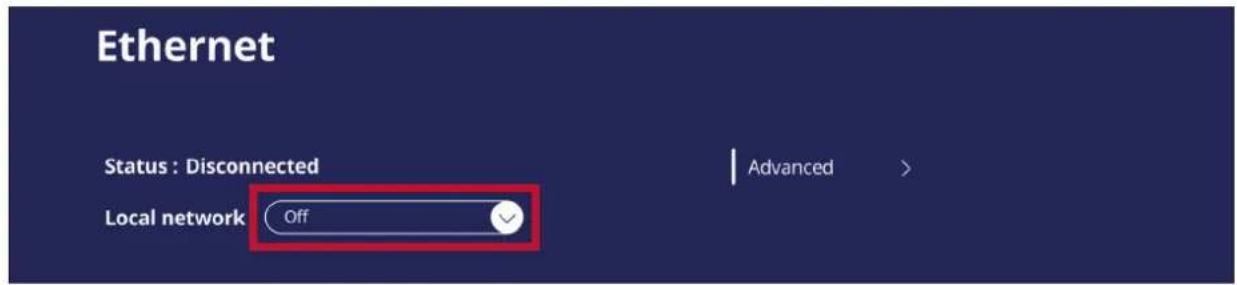

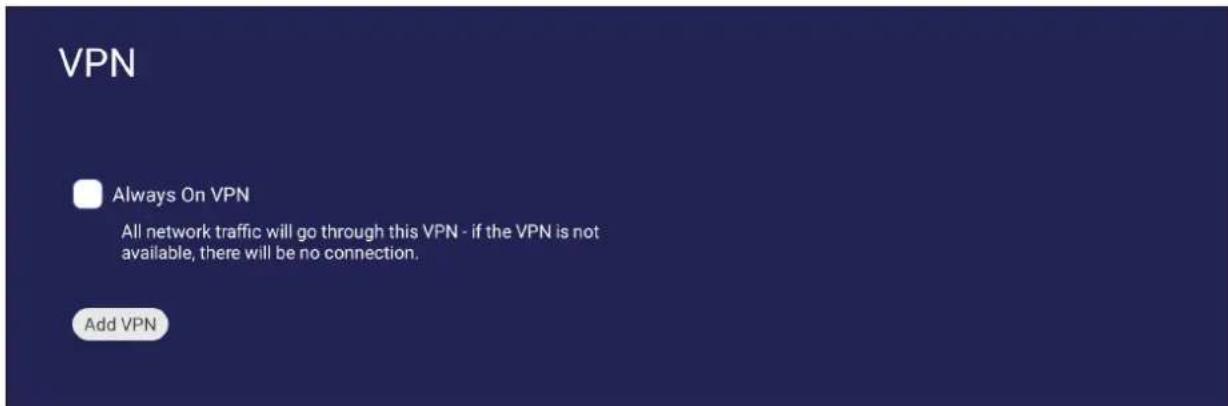

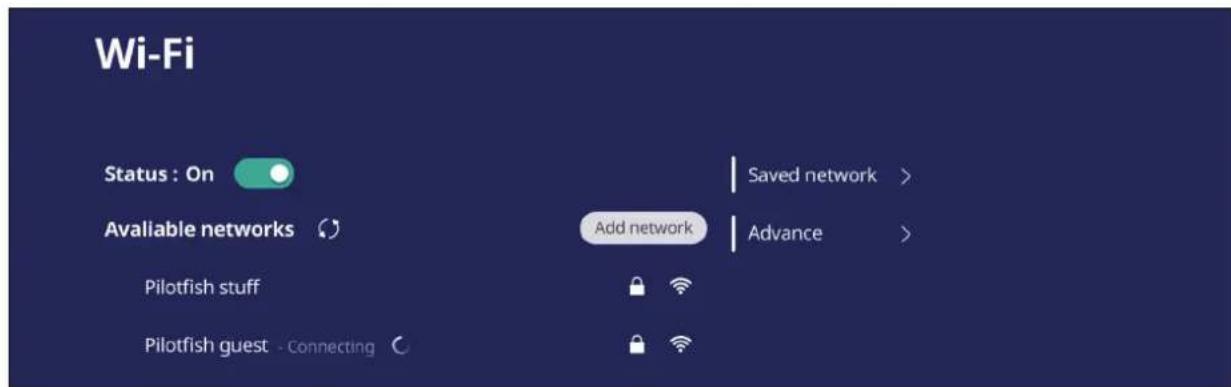

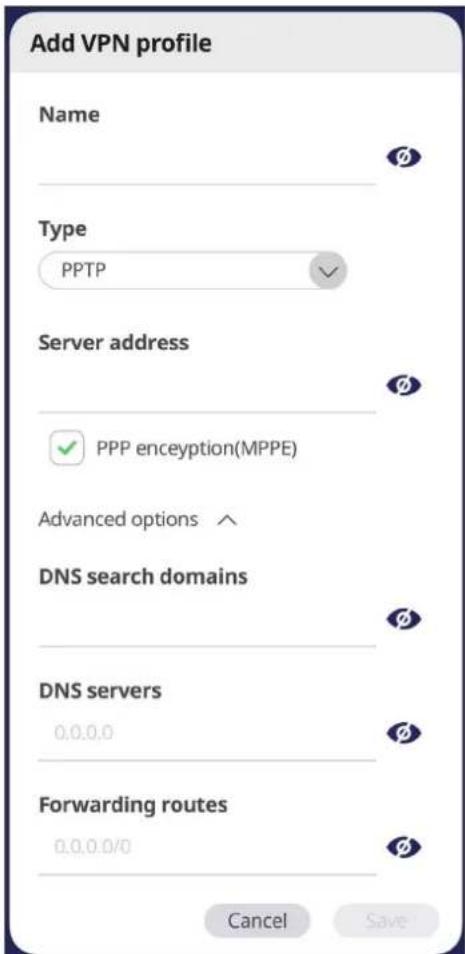

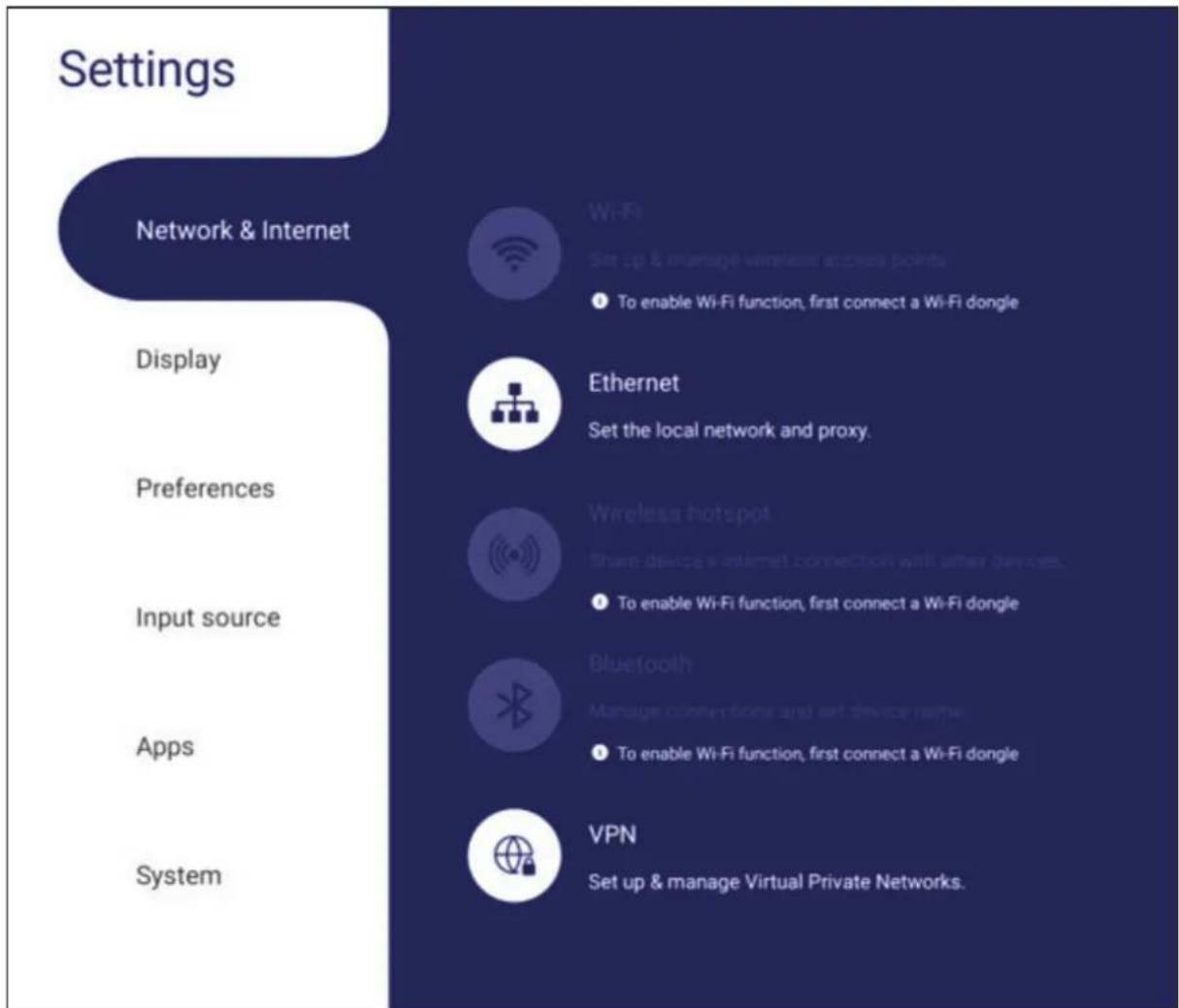

Network & Internet (Réseau & Internet) 53

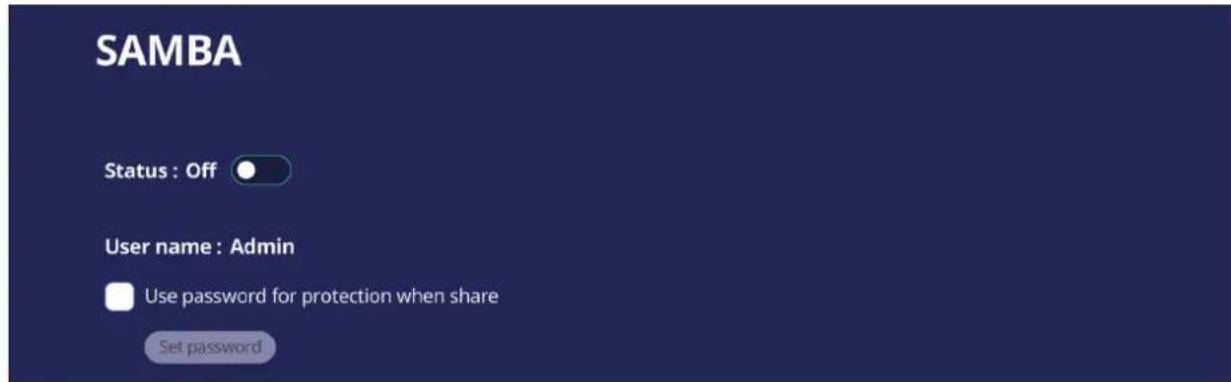

File Sharing (Partage de fichiers) 60

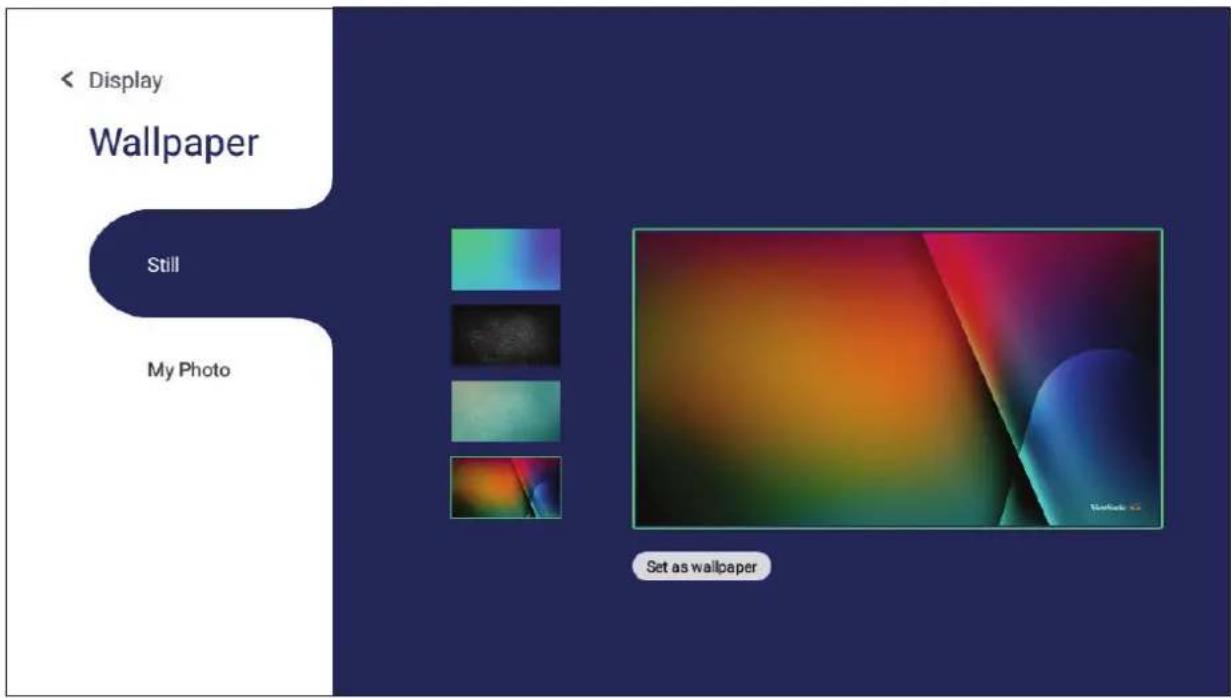

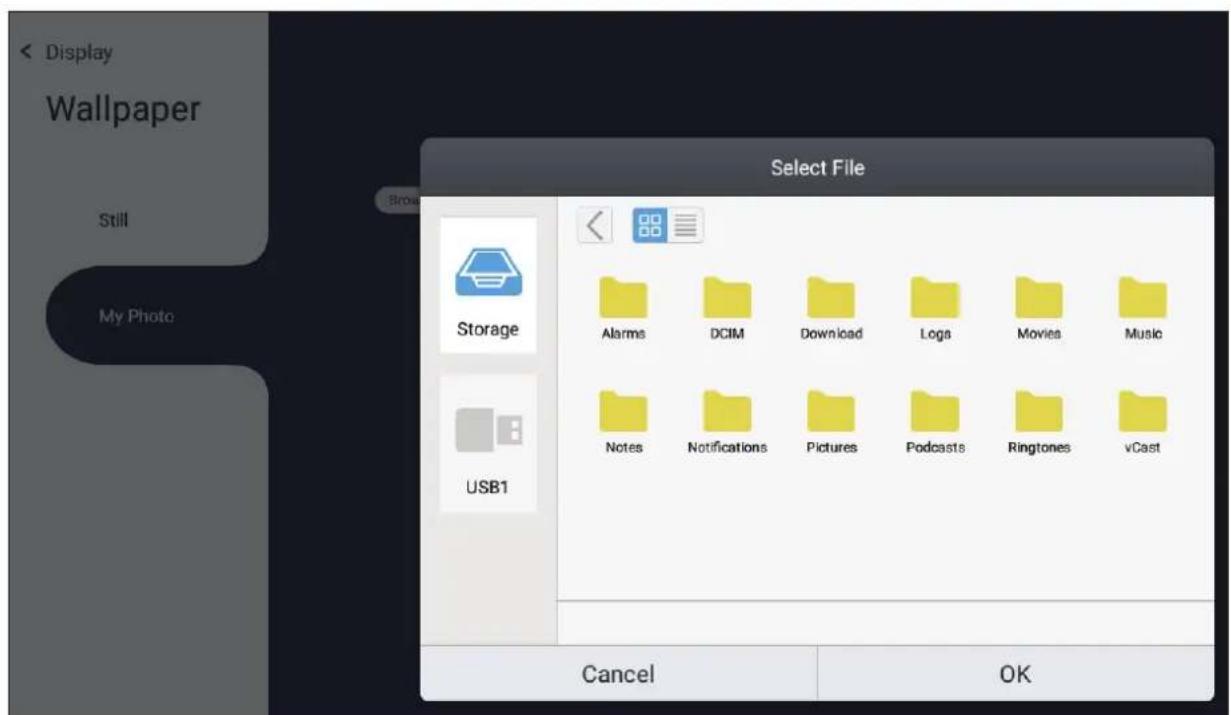

Display (Écran) 62

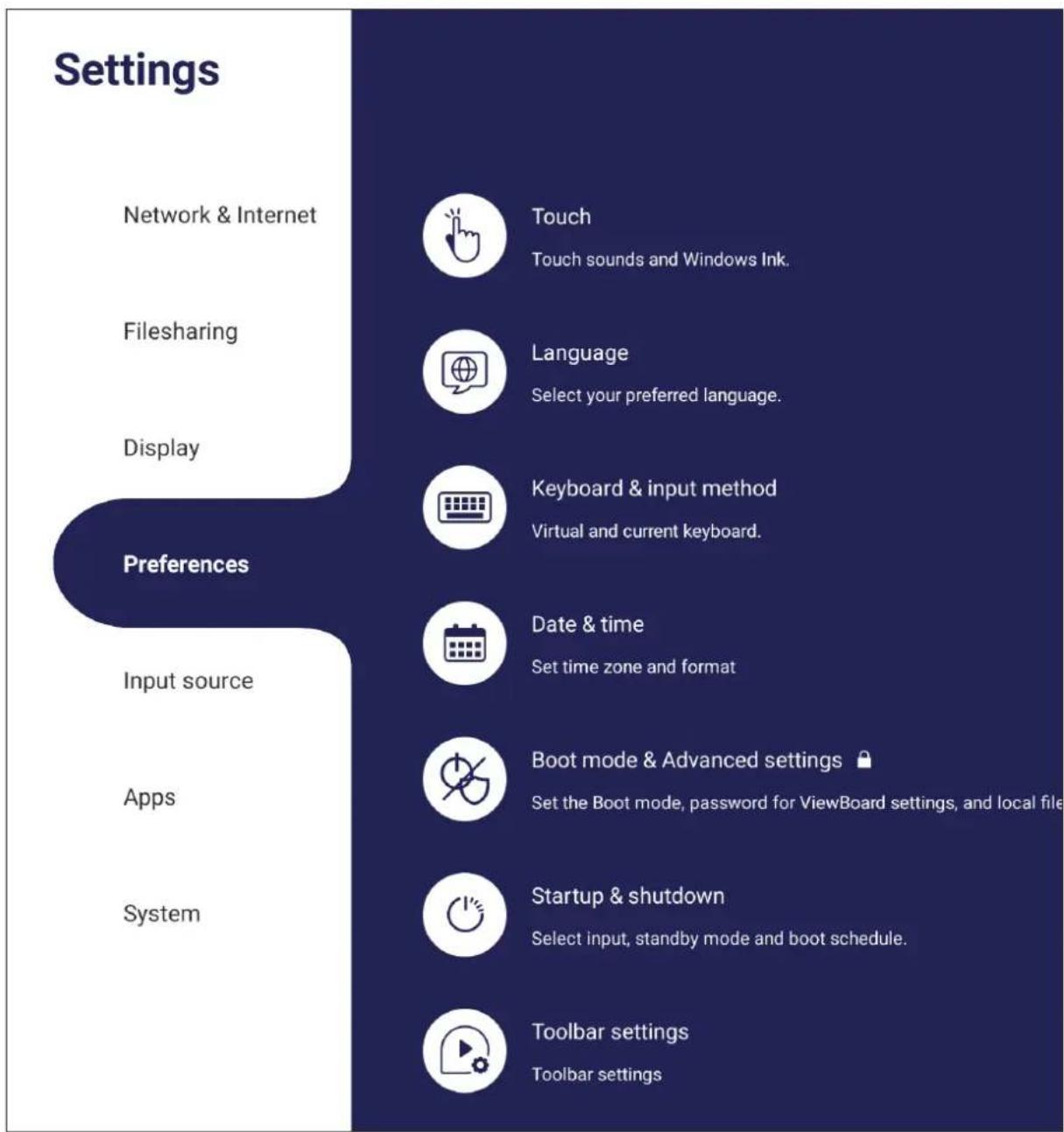

Preference (Prefences) 66

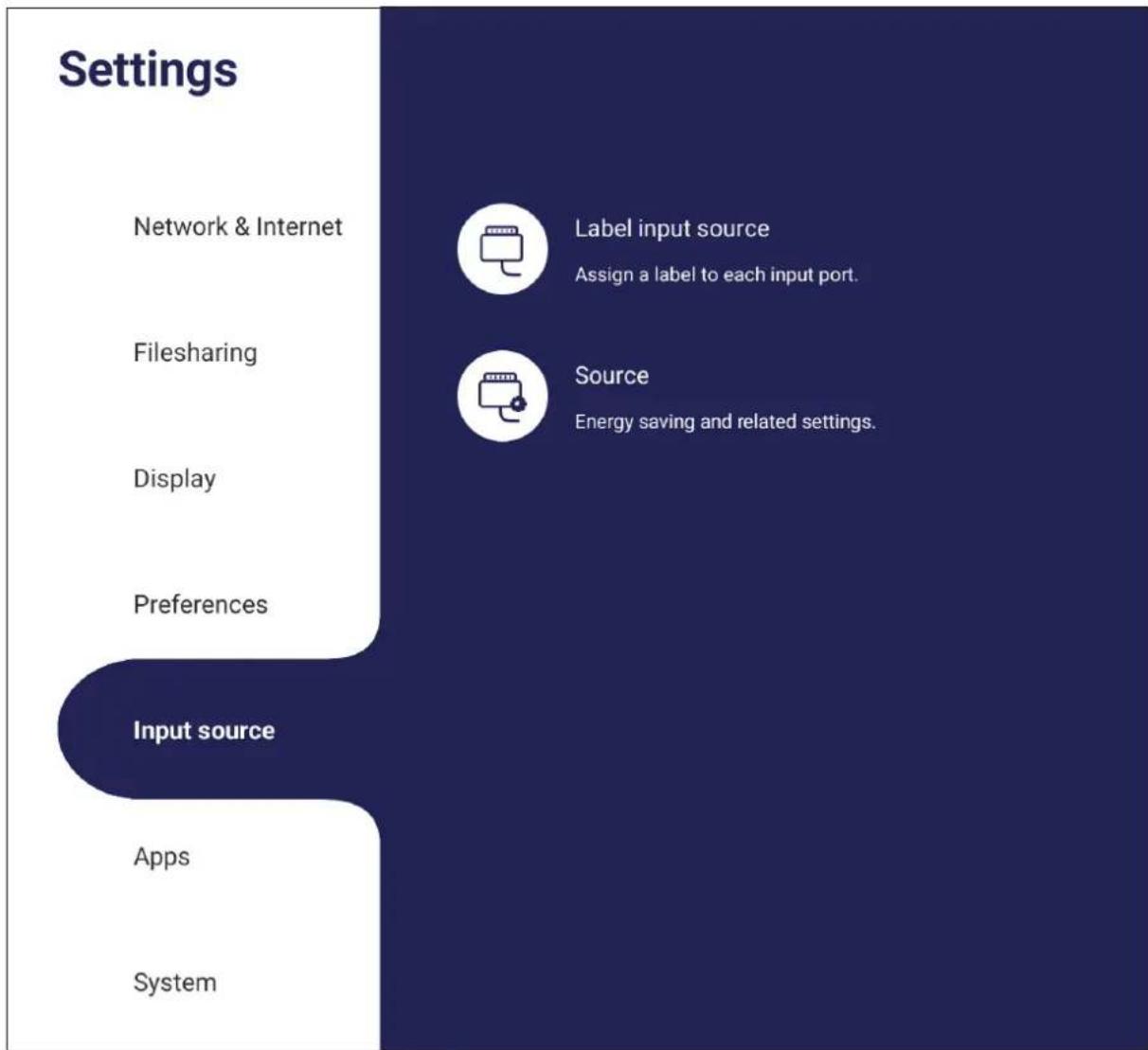

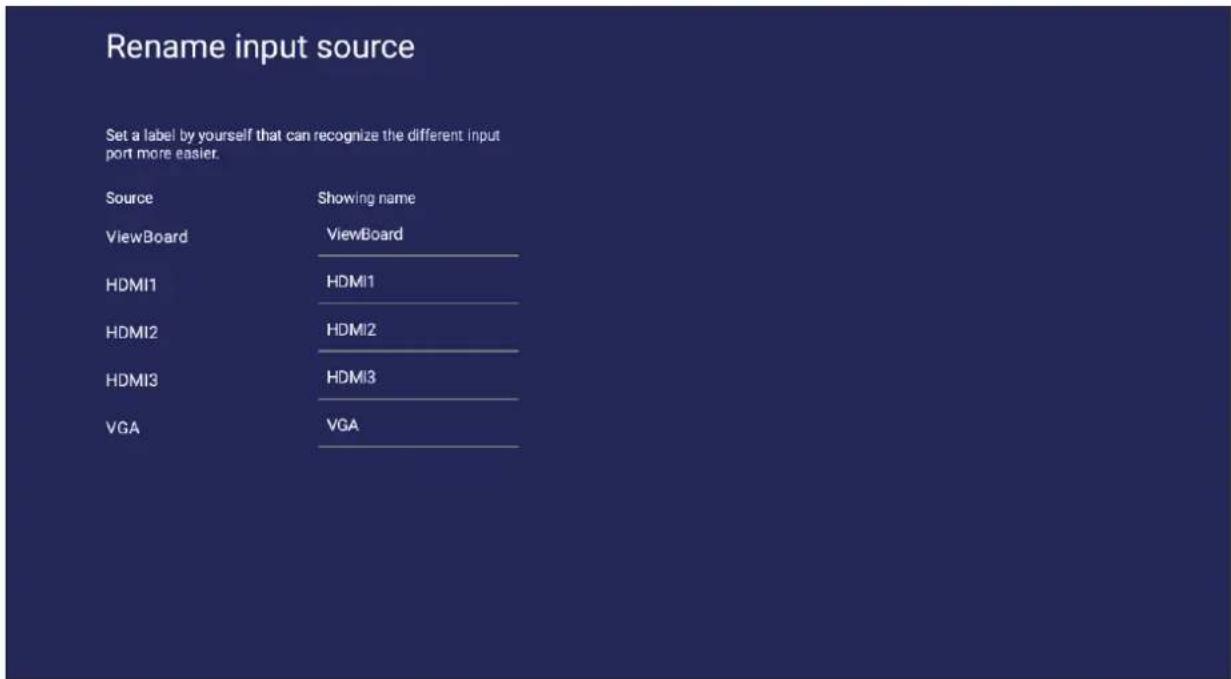

Input Source (Source d'entrée) 73

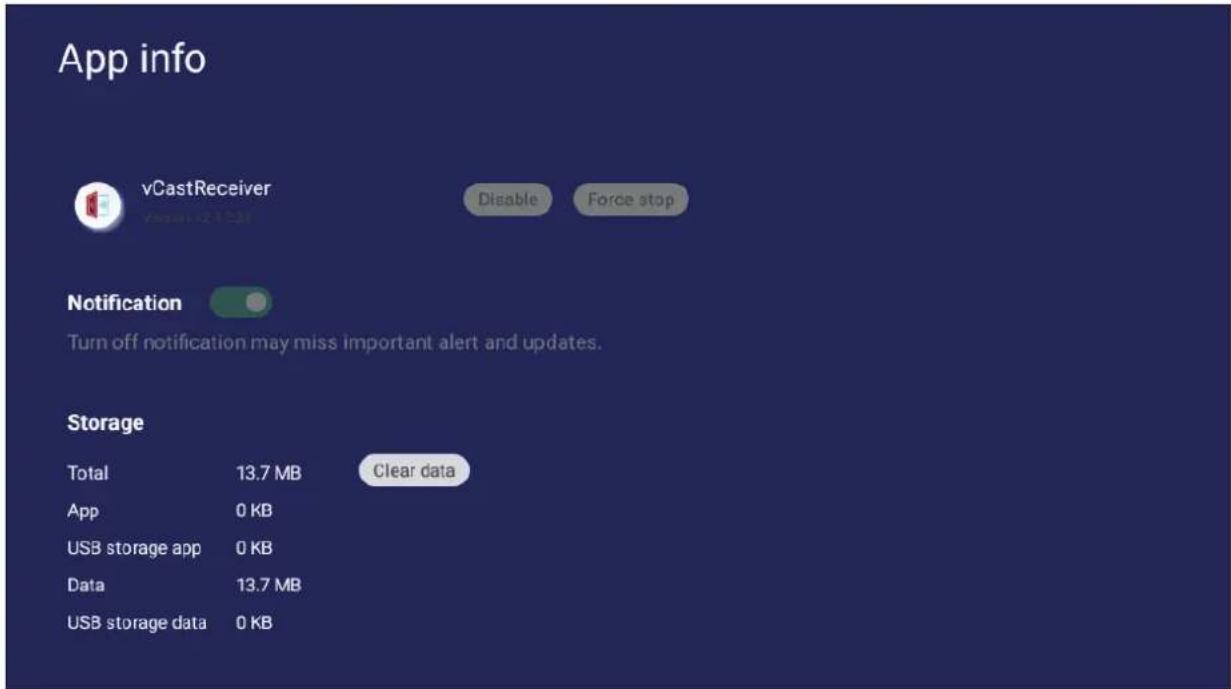

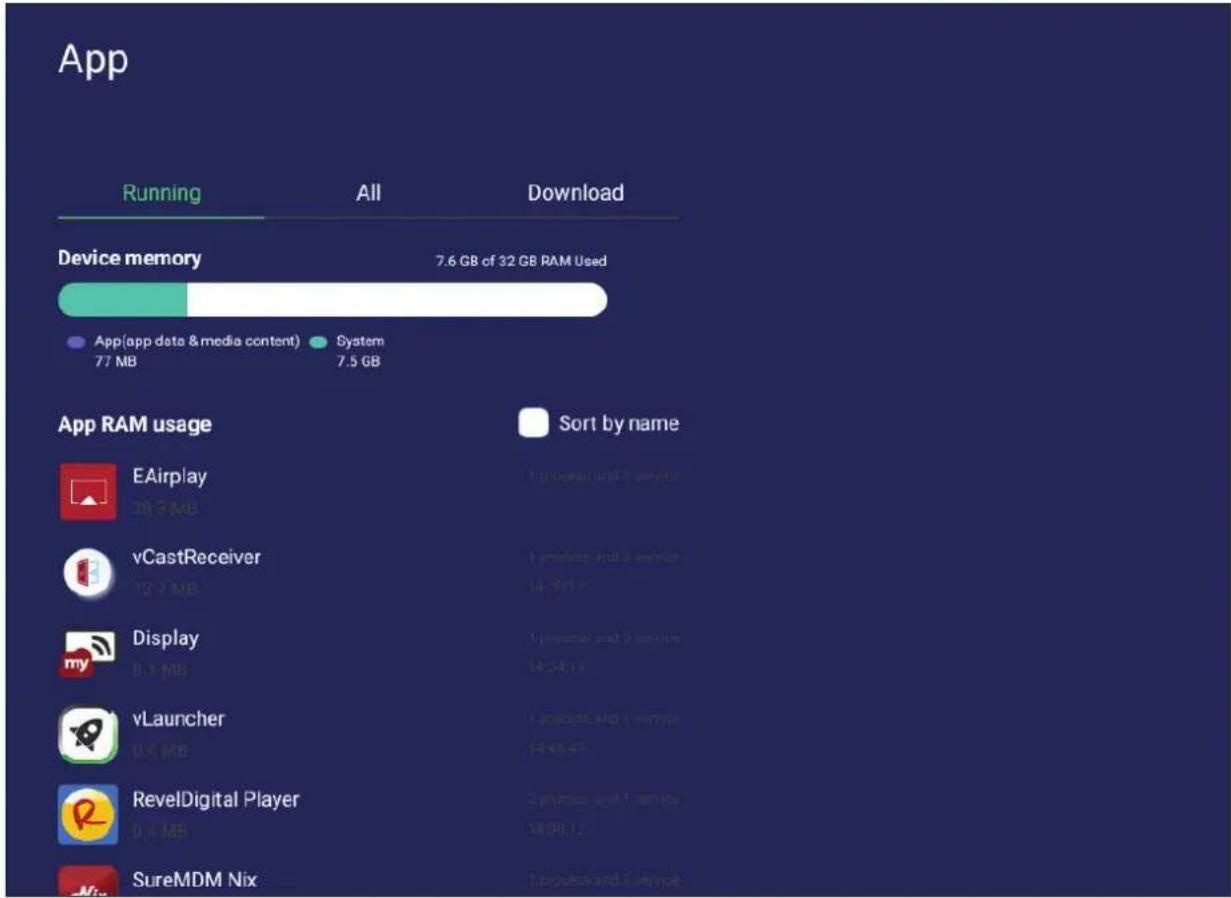

App 76

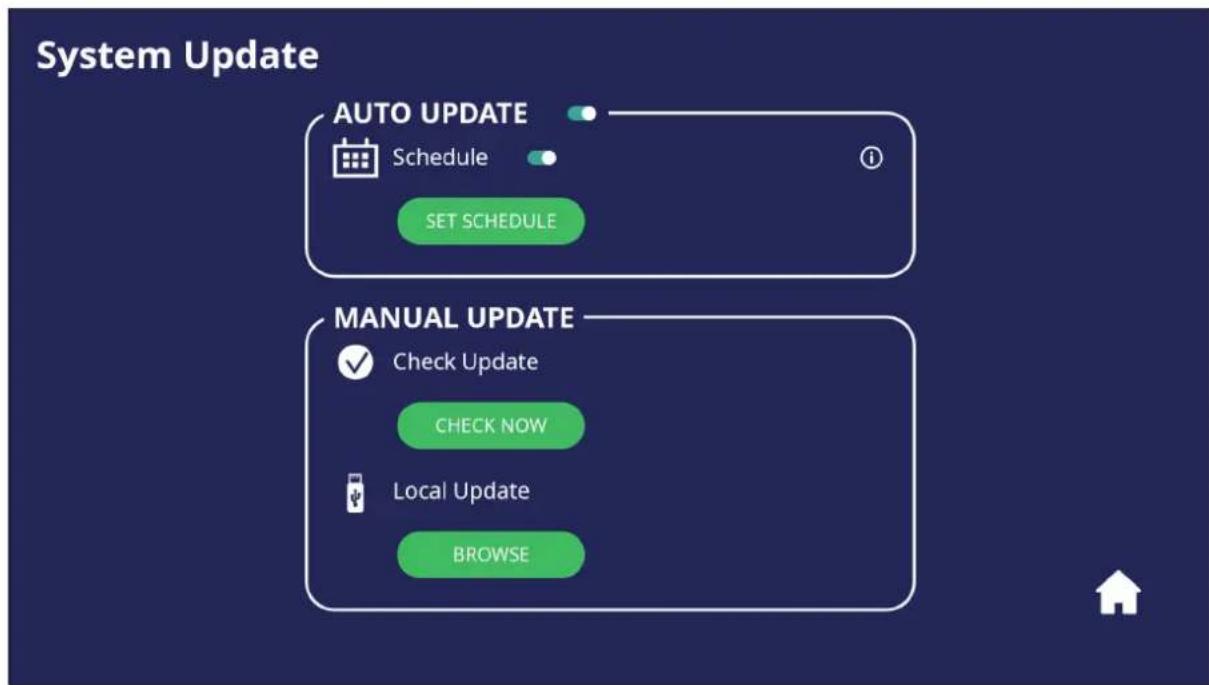

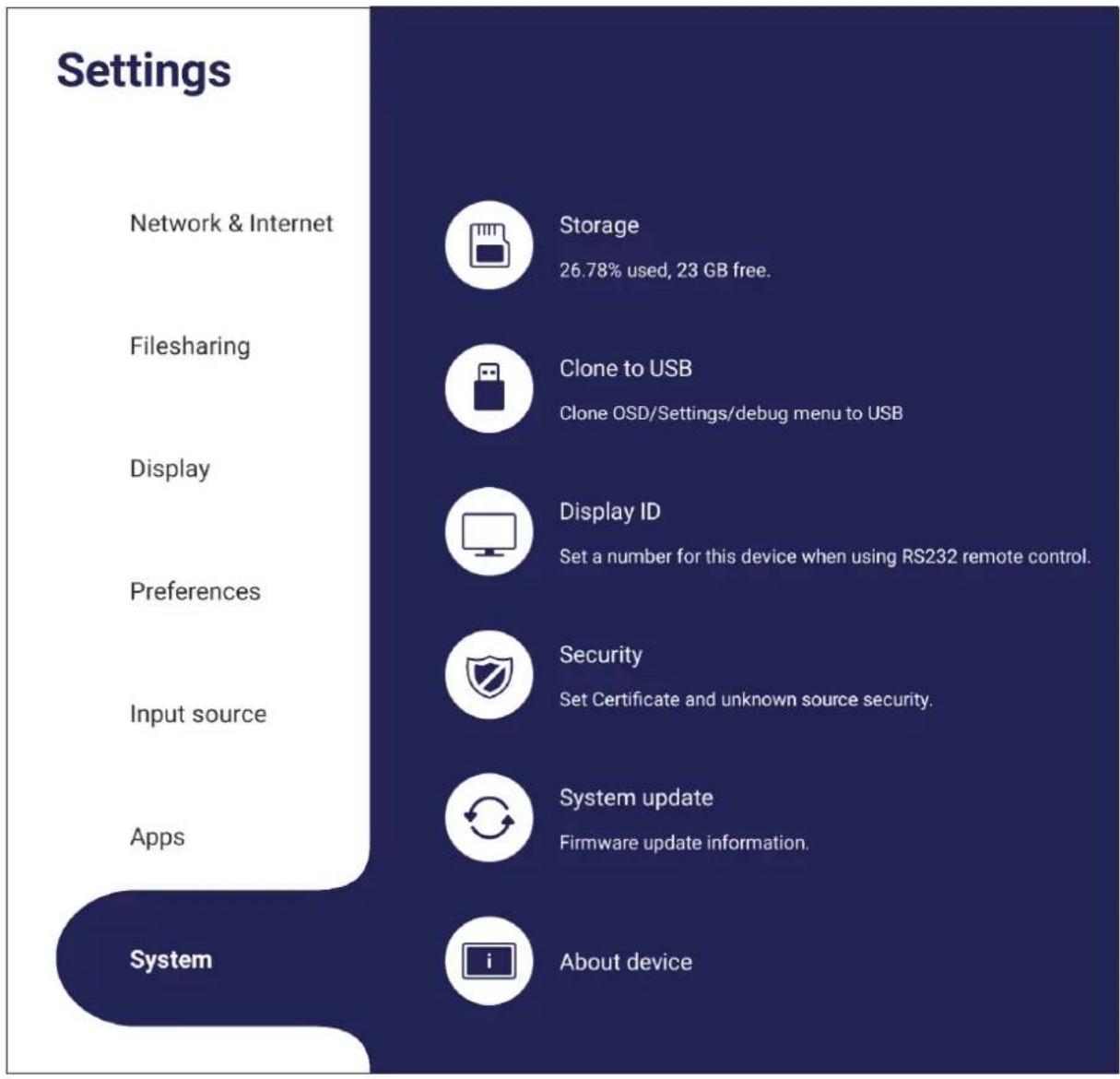

System (Système) 79

Applications et paramètres intégrés 87

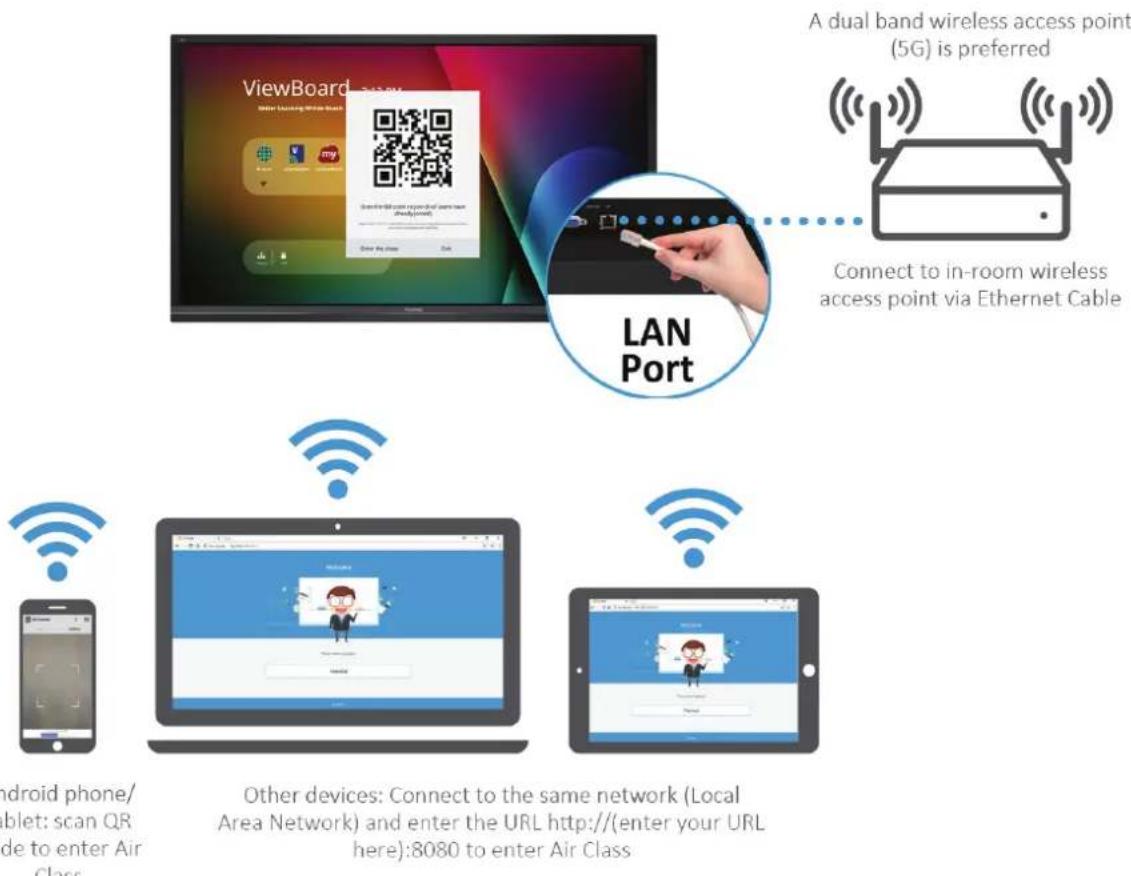

Air Class 87

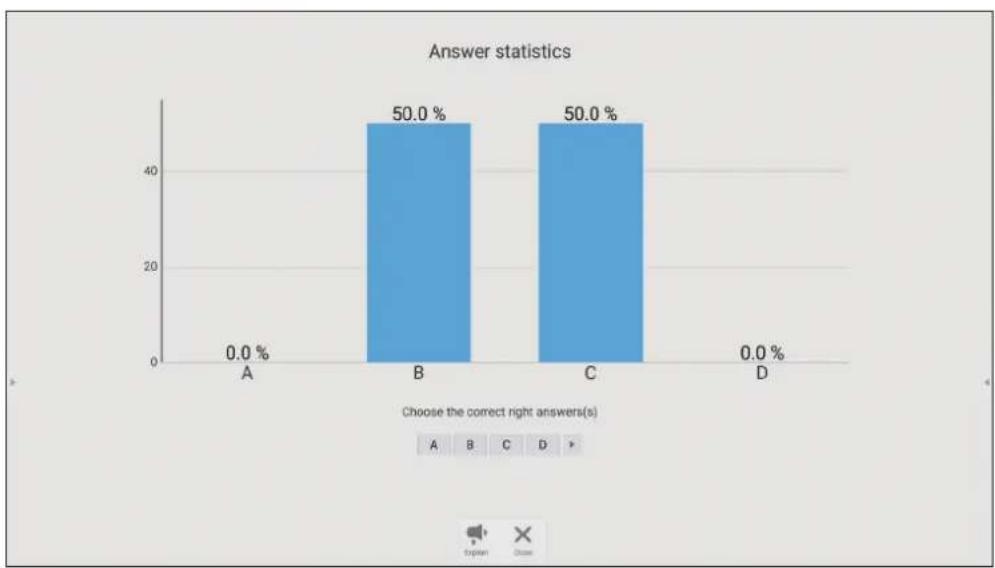

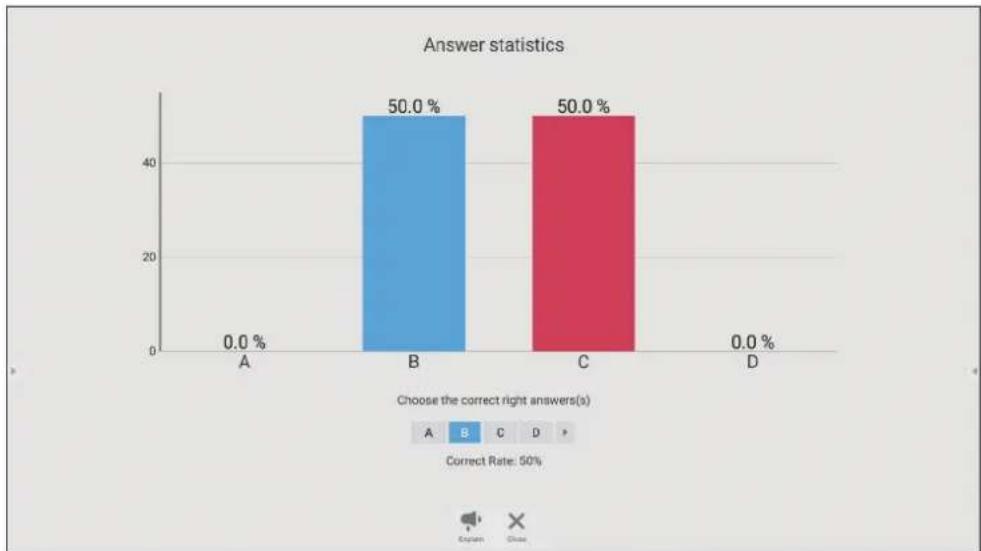

Voter 89

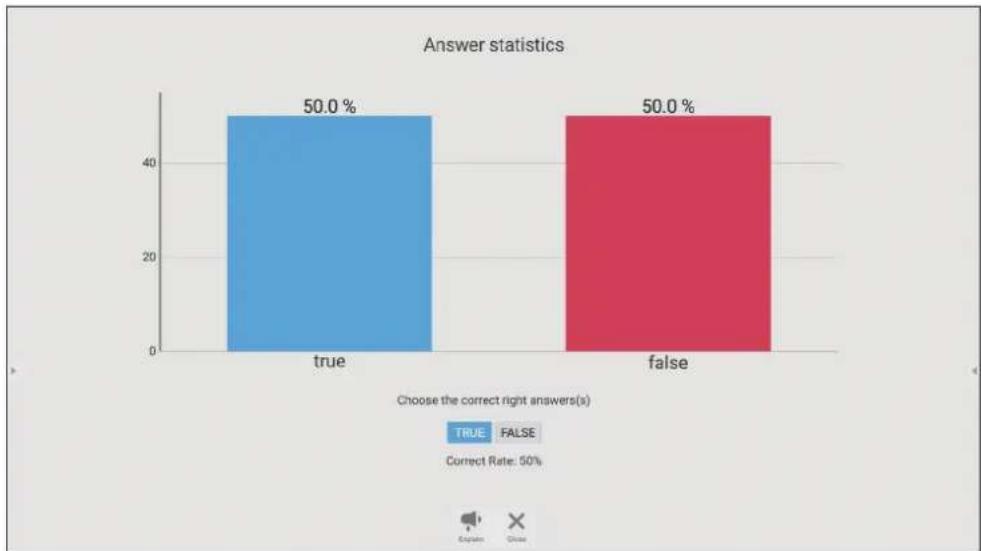

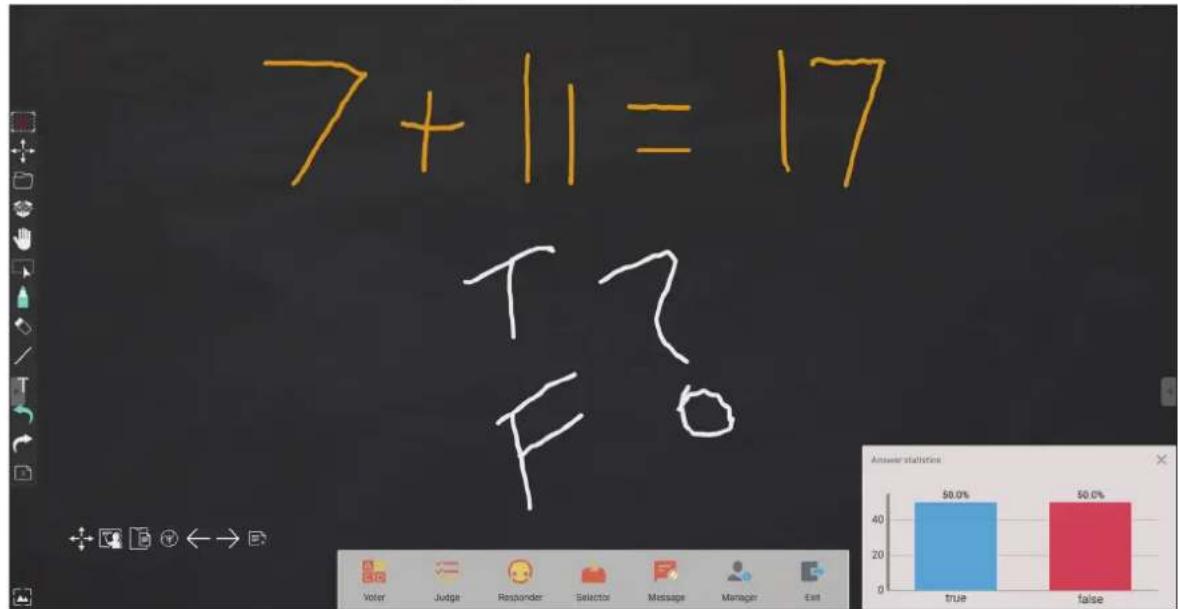

Jugement 91
Participant 93
Sélecteur 94
Grouper 95

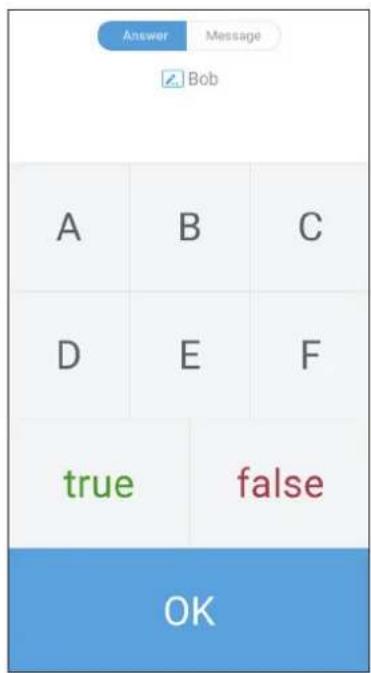

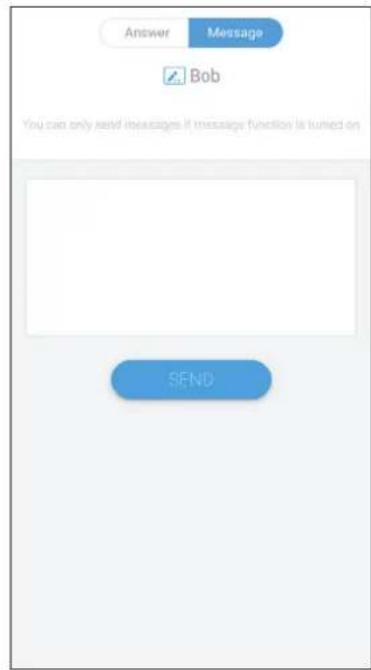

Message 95
Gestionnaire 95
Quitter 95

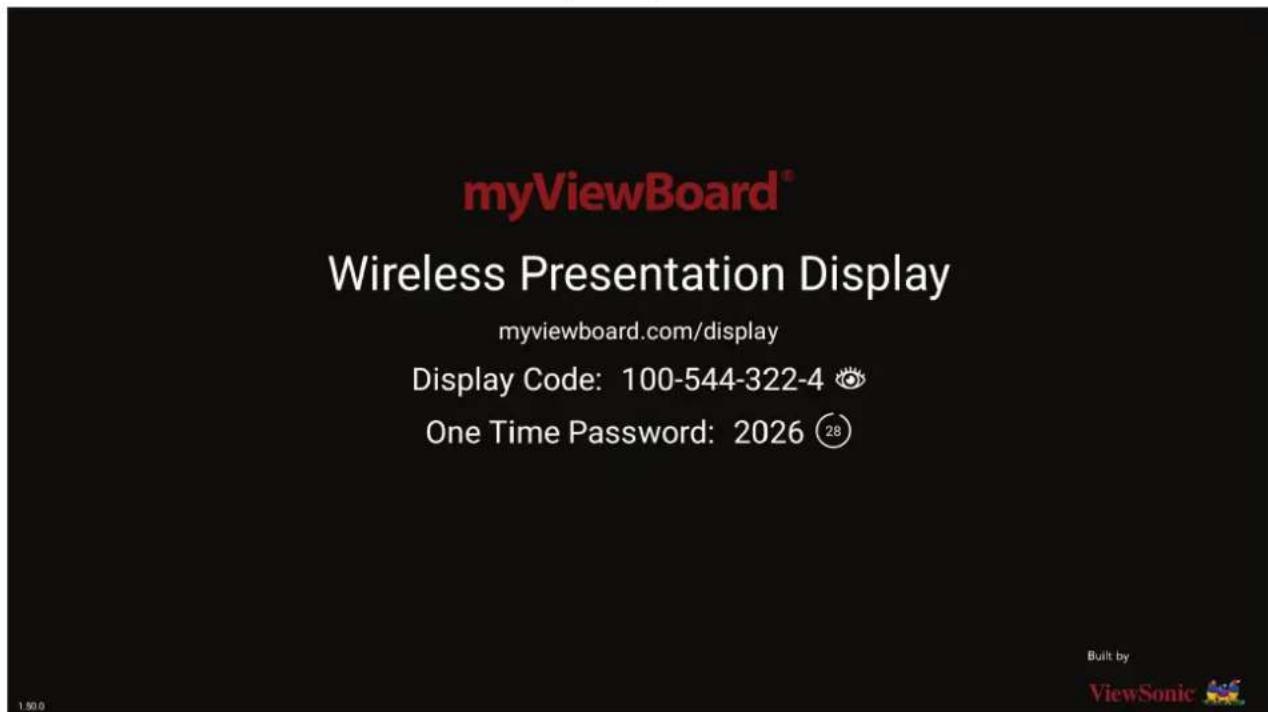

myBoard Display. 96
myBoard Live 97

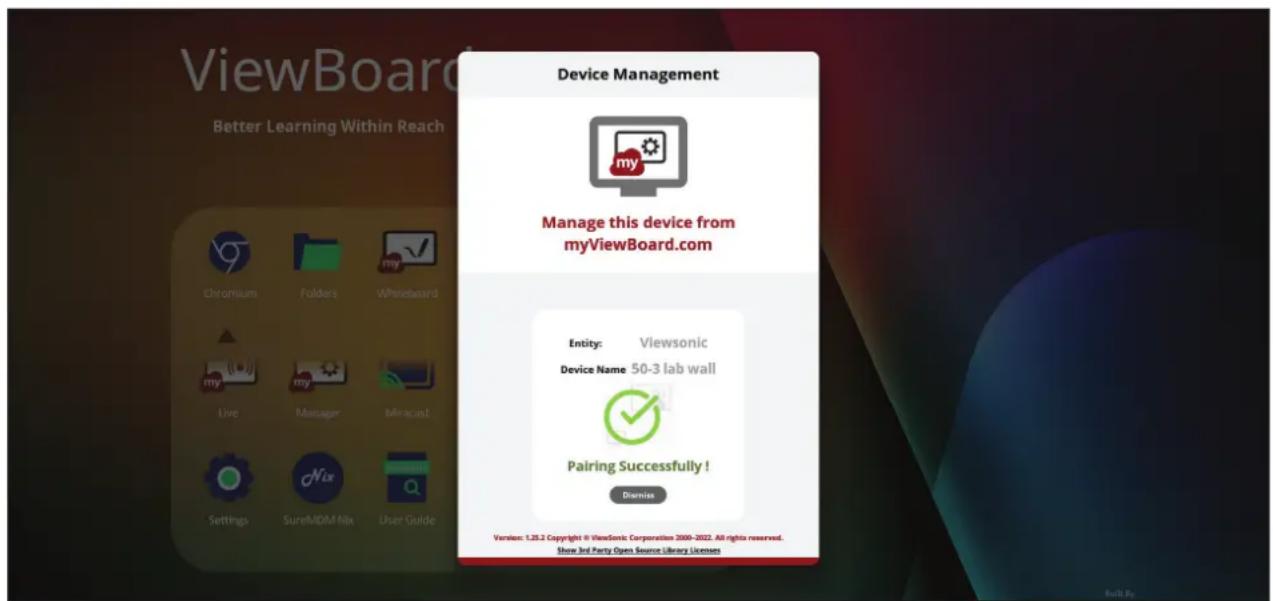

myBoardManager 98

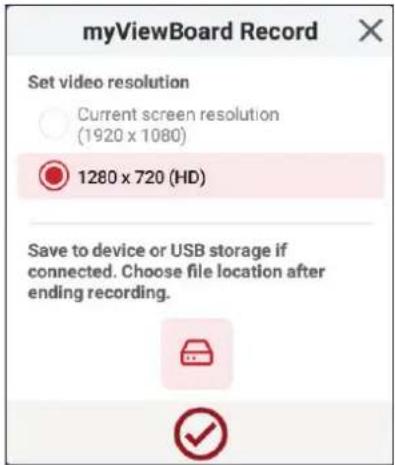

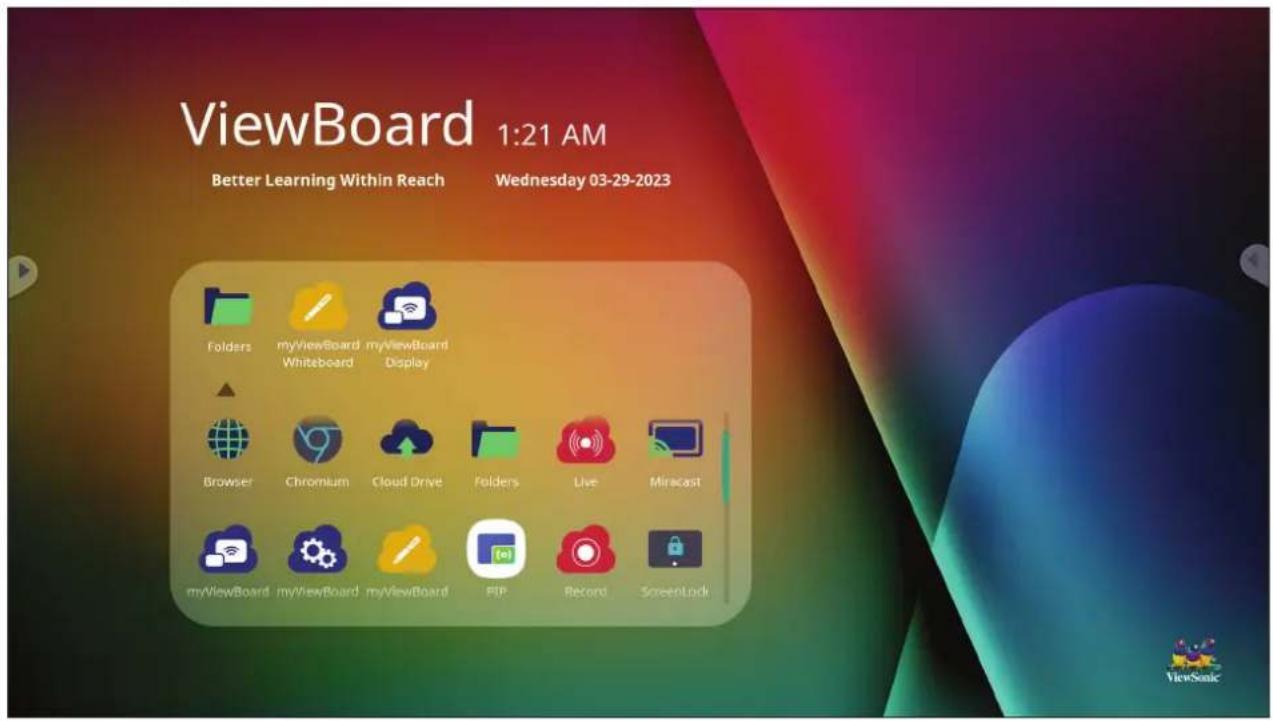

myBoard Record 99

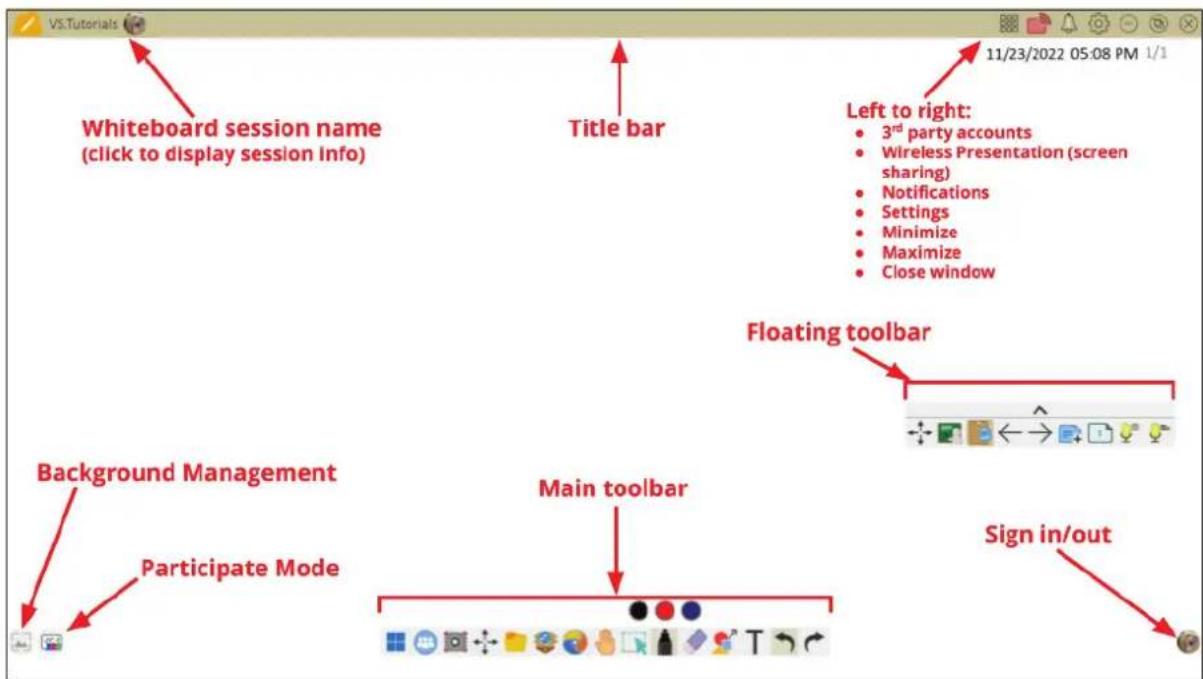

myBoard Whiteboard 100

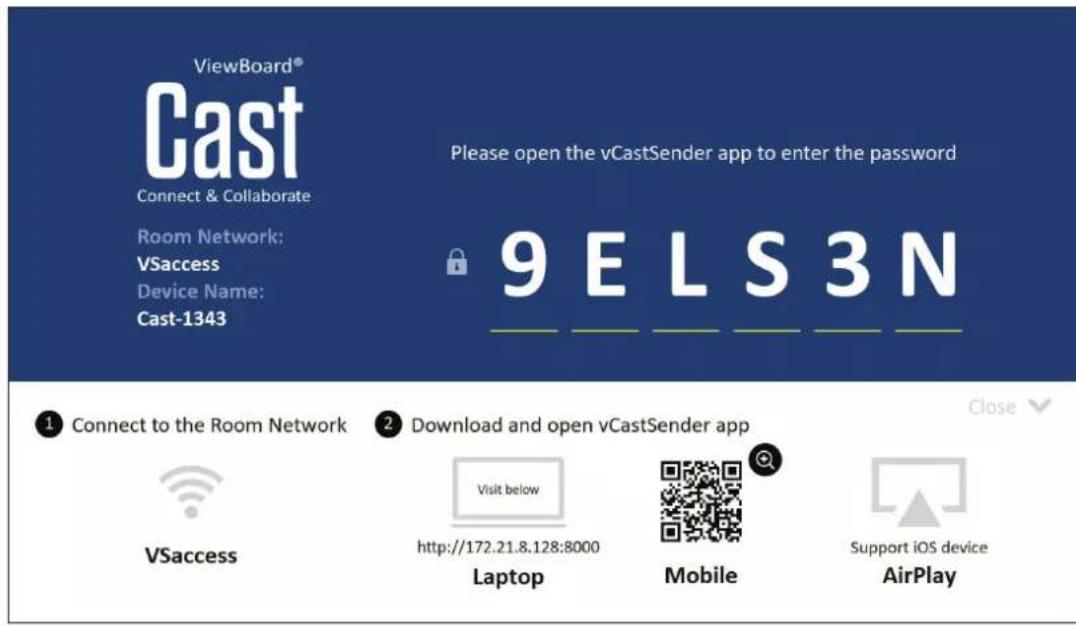

ViewBoard Cast 103

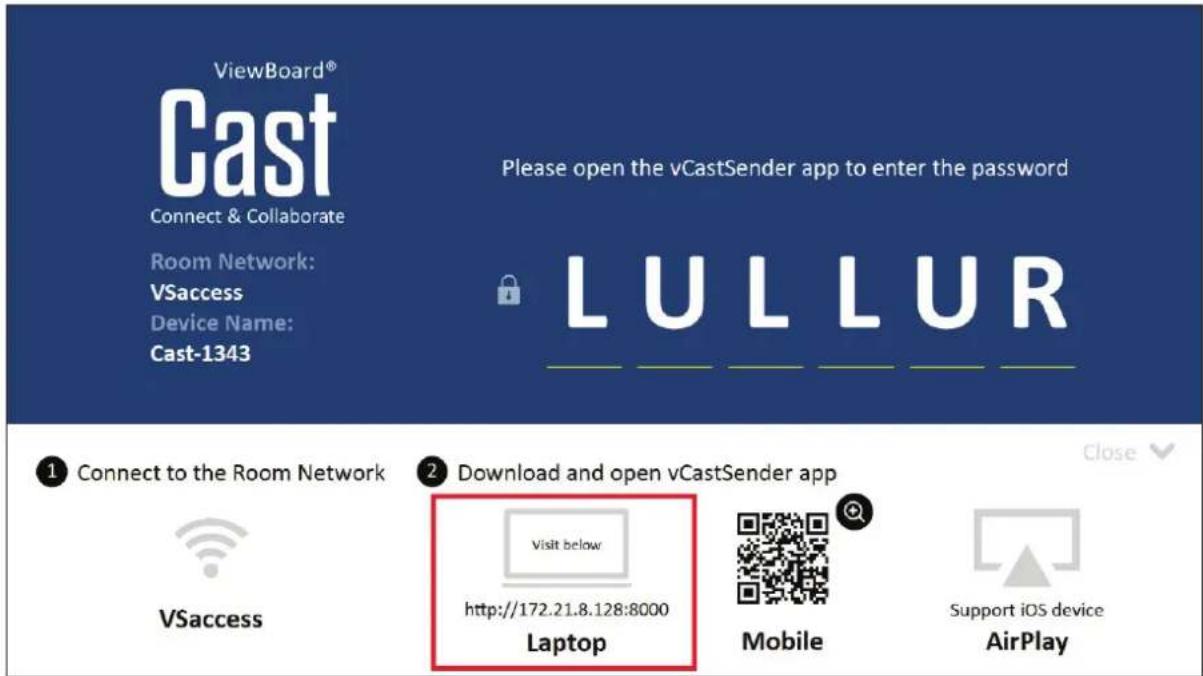

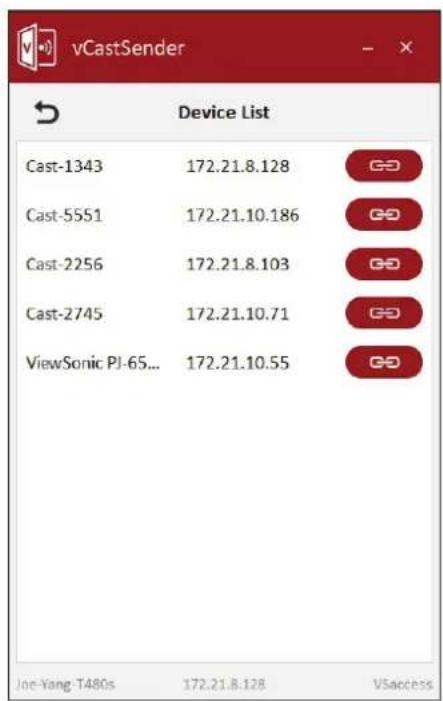

Cast I'envoyeur à partir d'appareils basés sur Windows, Macbook et Chrome..104
Émetteur Cast à partir d'appareils mobiles : téléphones / tablettes basés sur iOS
(iPhone, iPad) et Android OS. 105

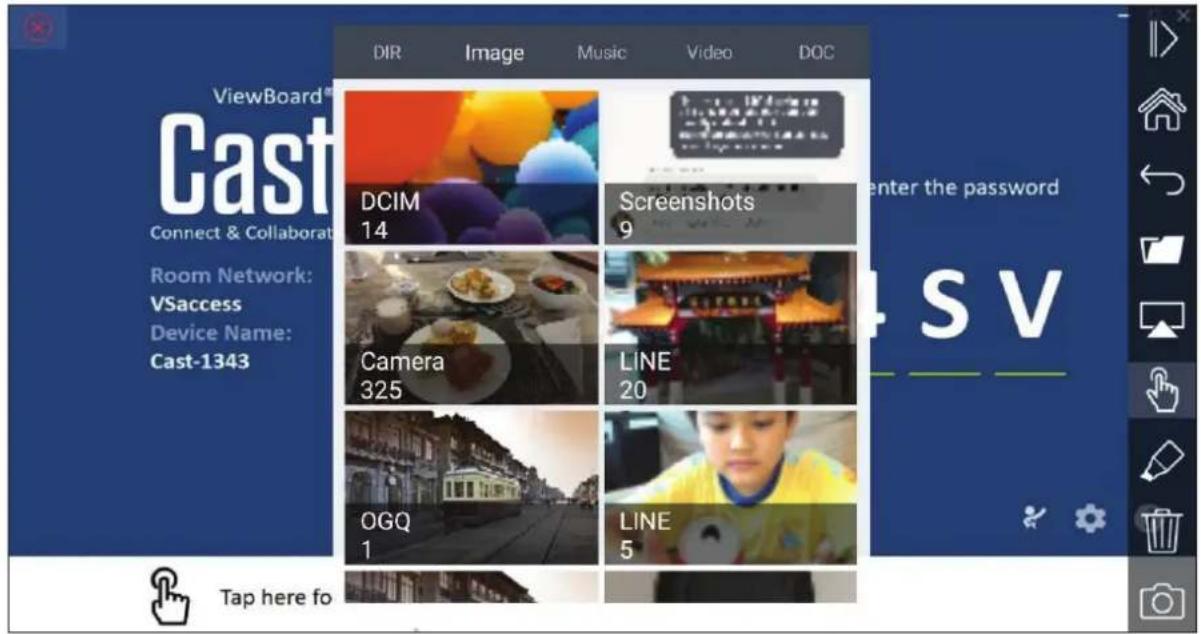

Émettez Cast à partir d'un apparéil mobile qui prend en charge l'annotation... 106
Autres applications par défaut 107

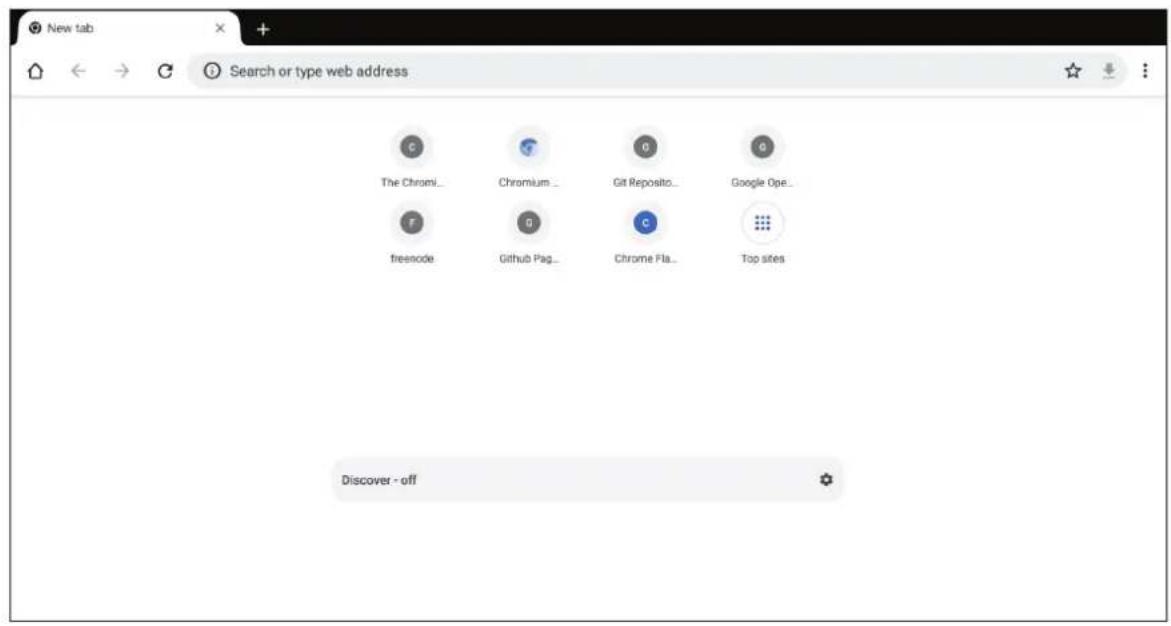

Chrome 107

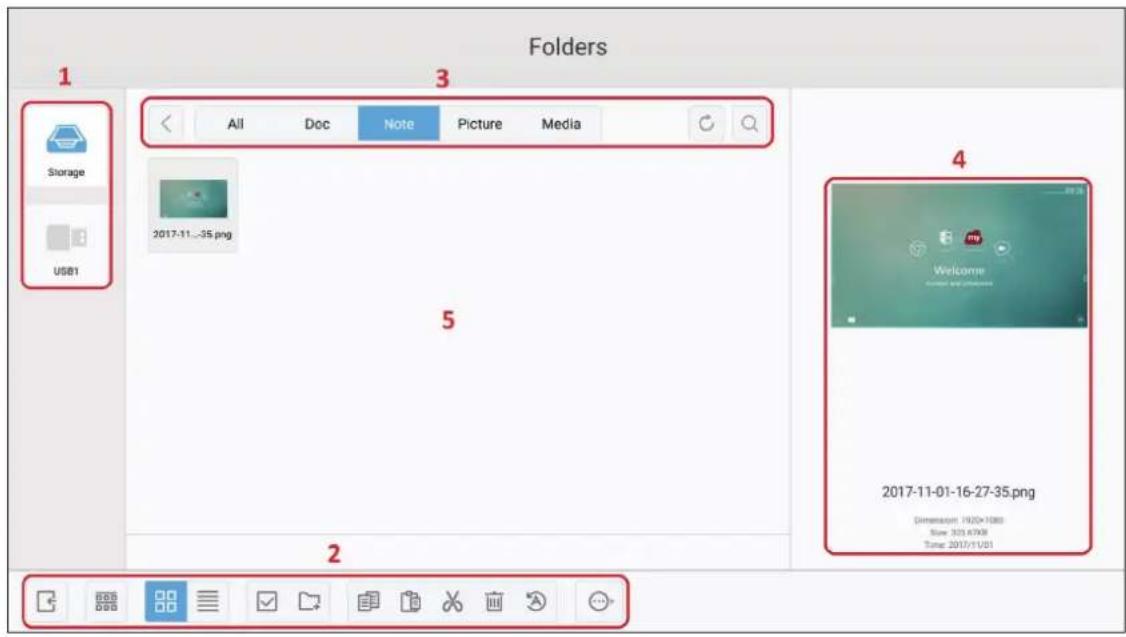

Dossiers 108

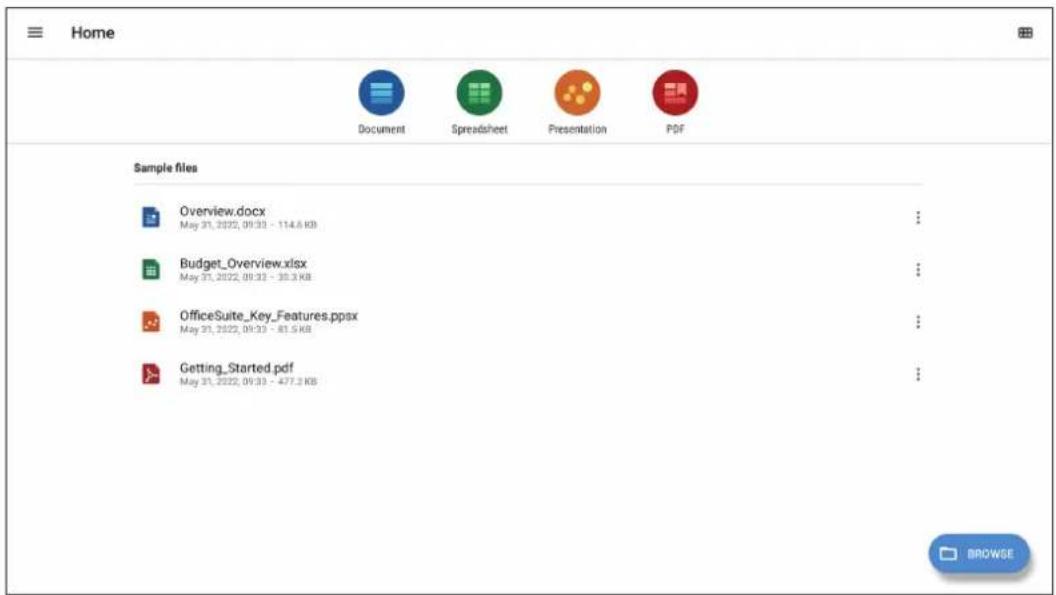

OfficeSuite. 110

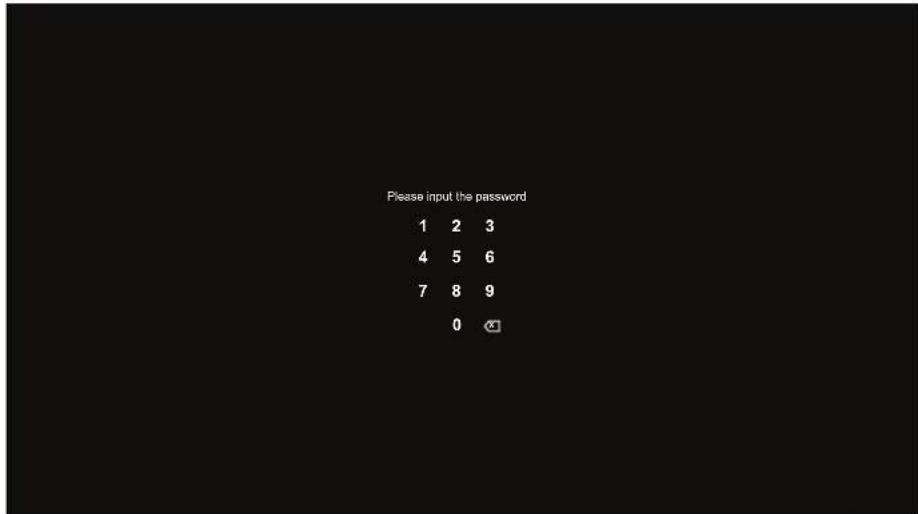

Verrouiller l'écran 111

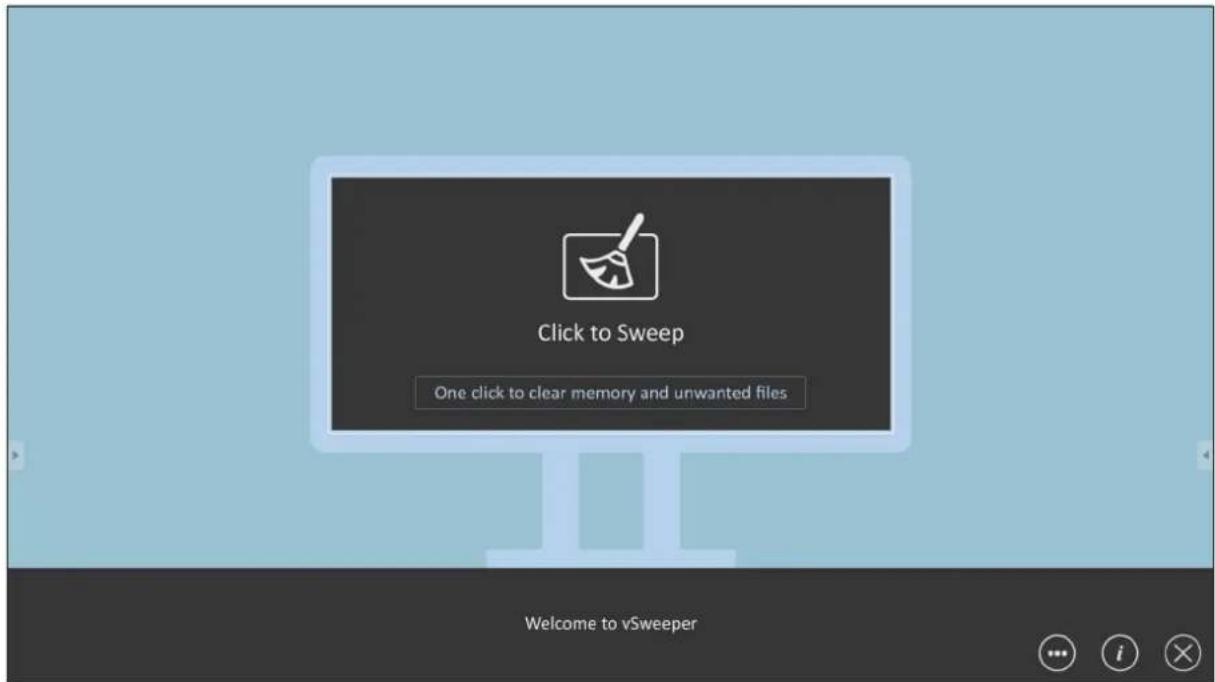

vSweeper 112

Protocole RS-232 113

Description 113
Specification du matériel RS-232 113

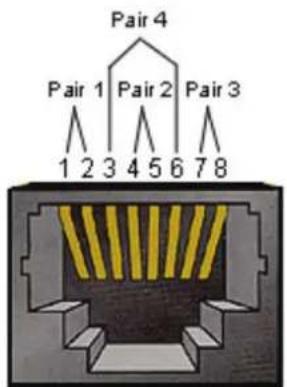

Specification du matériel LAN 114
Réglage de la communication RS232 114
Réglage de la communication LAN 114
Référence de message de commande 114
Protocole 115
Listing Set-Function 115
Listing Get-Function 121
Mode telecommande traversant 129

Annexe. 132

Specifications. 132
Modes d'affichage 134

Mode VGA 134
ModeHDMI 134

Dépannage. 135
Entretien 137

Précautions générales 137
Nettoyage de I'ecran 137
Nettoyage du boitier 137

Informations relatives à la règlementation et aux services 138

Informations de conformité 138
Déclaration de conformité FCC 138
Declaration Industry Canada 138
Conformité à la CE pour les pays européens 138
Déclaration de conformité RoHS2 139
Declaration ENERGY STAR 140
Restrictions indiennes sur les substances dangereuses 140
Mise au rebut en fin de vie du produit 140

Informations de copyright. 141

Garantie limitée 143

Introduction

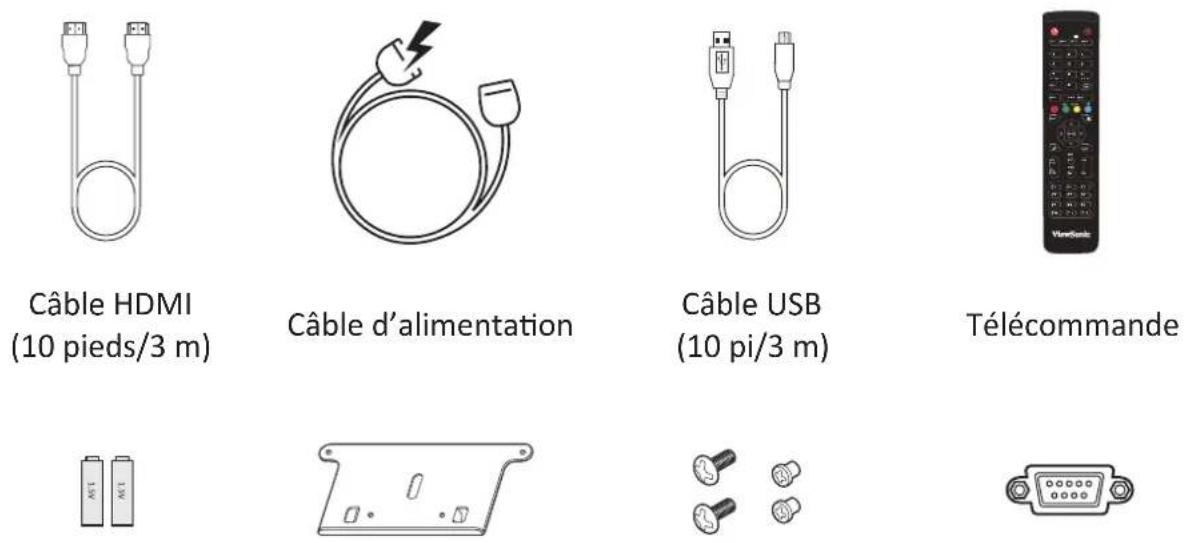

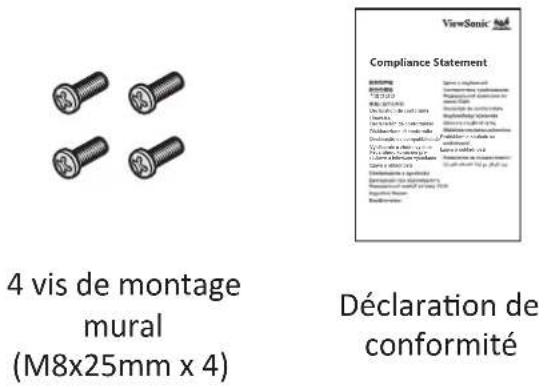

Contenu de la boîte

2 piles AAA Plaque de webcam

4 vis pour webcam (M4x6mm x 2, Adaptateur RS-232 M3x6mm x 2)

Guide de démarrage rapide

REMARQUE: Le cordon d'alimentation et les cables video inclus dans votre emballage peut différer selon votre pays. Veuillez contacter votre revendeur régional pour plus d'informations.

Spécifications du kit de montage mural (VESA)

REMARQUE:

Veuillez suivre les instructions d'installation dans le Guide d'installation pour montage mural pour installer le support mural ou le support amovible. Pour une fixation à d'autres matériaux de construction, veuillez contacter votre revendeur.

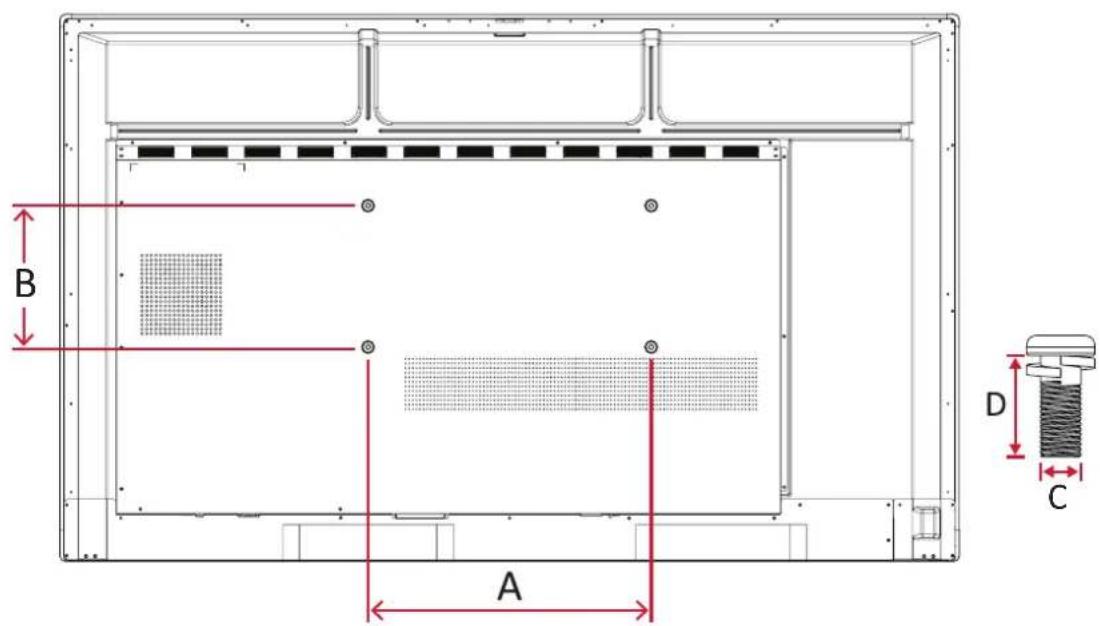

IFP5550-5

Modèle Spec. VESA (A x B) Vis standard (C x D) Quantité

IFP5550-5 - 55" 400 x 200 mm M8 x 25 mm

REMARQUE: N'utilise pas des vis plus longues que la taille recommandée, car elles pourraient endommager l'intérieur de l'écran.

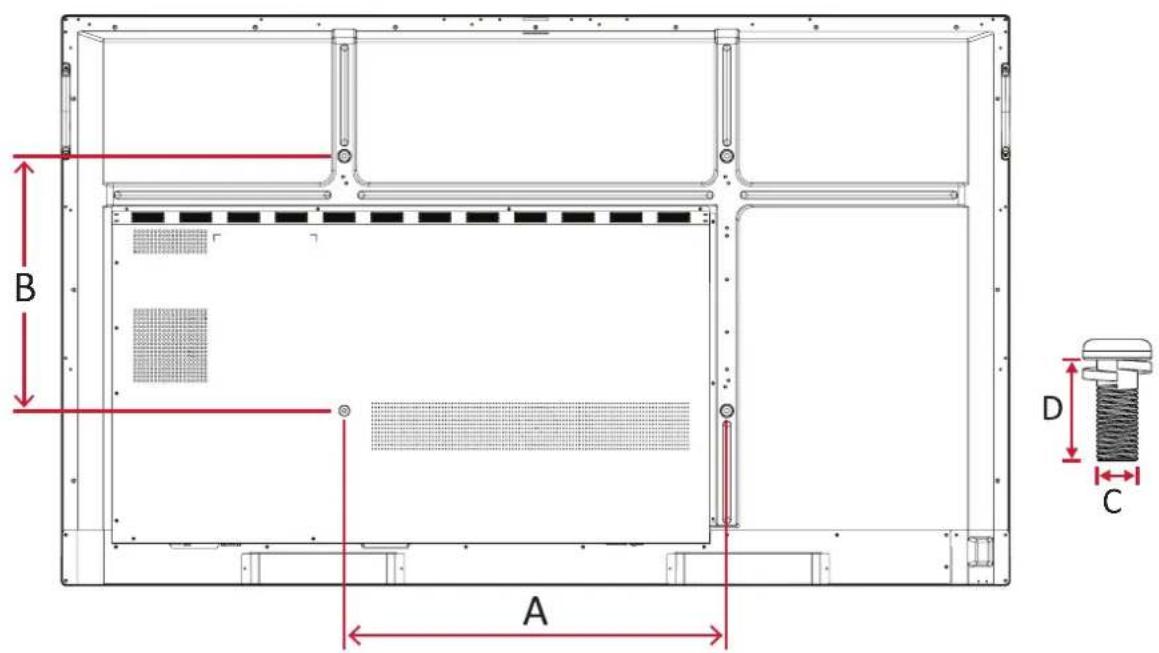

IFP6550-5

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quantité
IFP6550-5 - 65"	600 x 400 mm M8 x 25 mm	4

REMARQUE: N'utilise pas des vis plus longues que la taille recommandee, car elles pourraient endommager l'intérieur de I'écran.

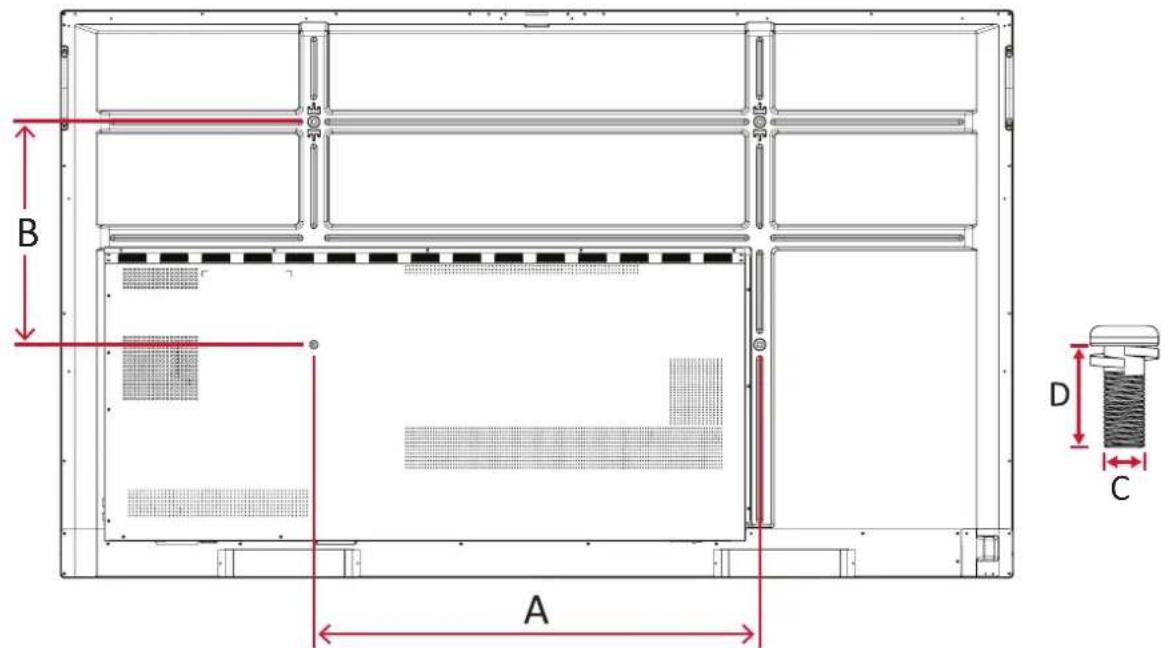

IFP7550-5

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quantité
IFP7550-5 - 75"	800 x 400 mm M8 x 25 mm	4

REMARQUE: N'utilise pas des vis plus longues que la taille recommandée, car elles pourraient endommager l'intérieur de l'écran.

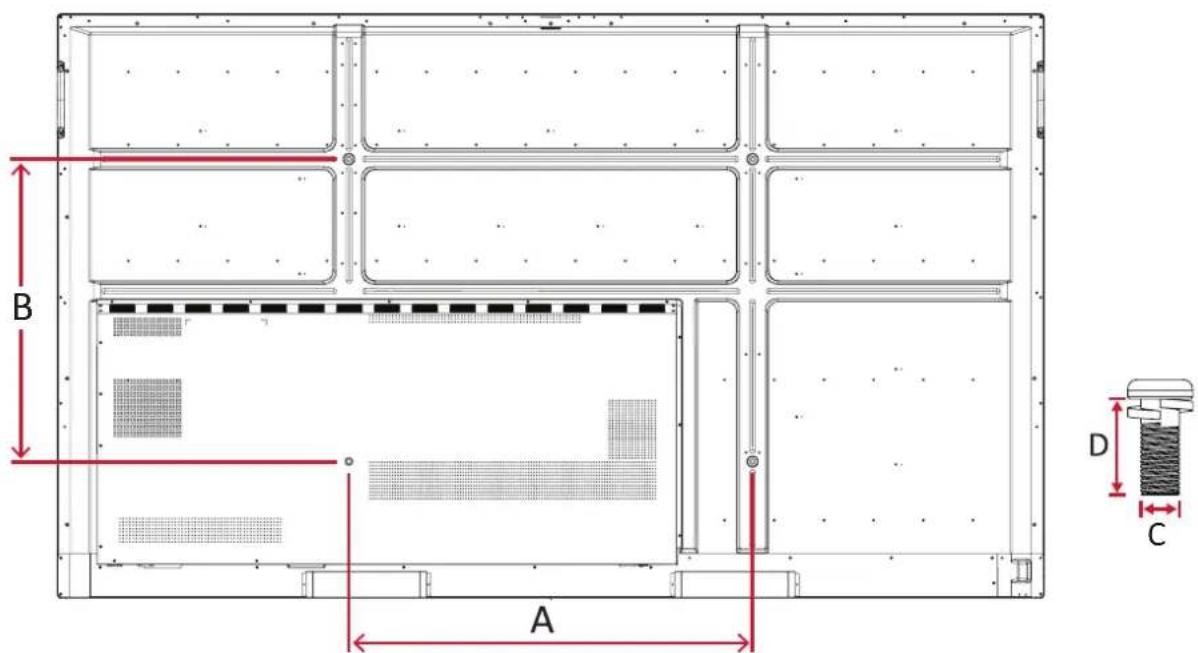

IFP8650-5

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quantité
IFP8650-5 - 86"	800 x 600 mm M8 x 25 mm	4

REMARQUE: N'utilise pas des vis plus longues que la taille recommandee, car elles pourraient endommager l'intérieur de I'écran.

Présentation du produit

IFP5550-5

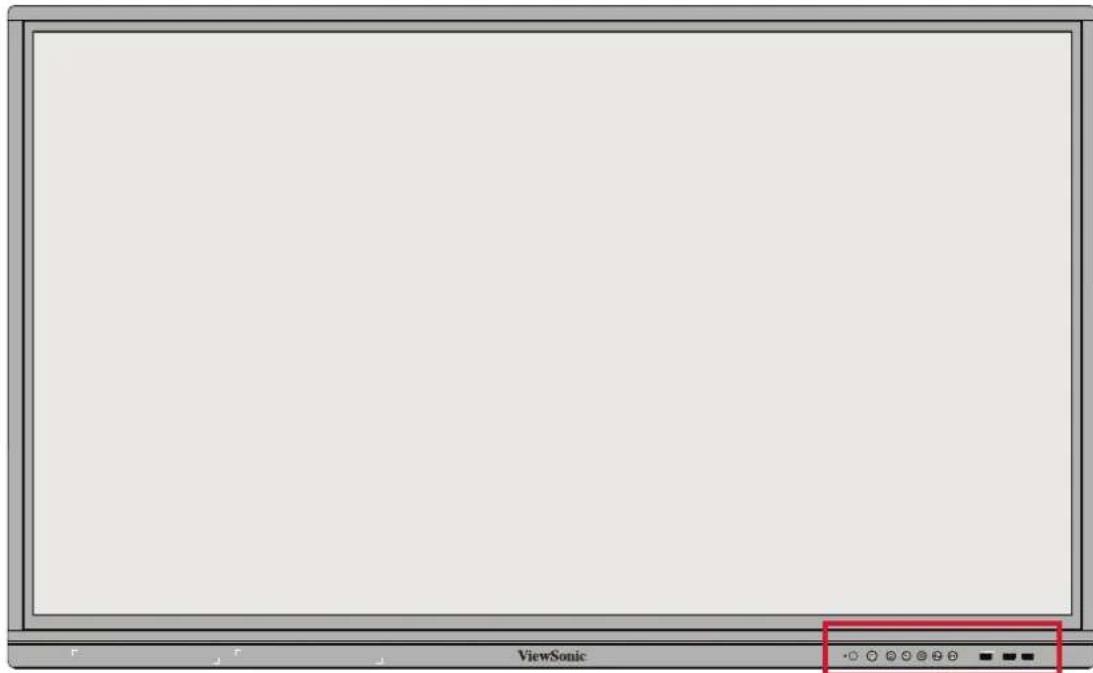

Panneau frontal

Panneau de commande et E/S avant

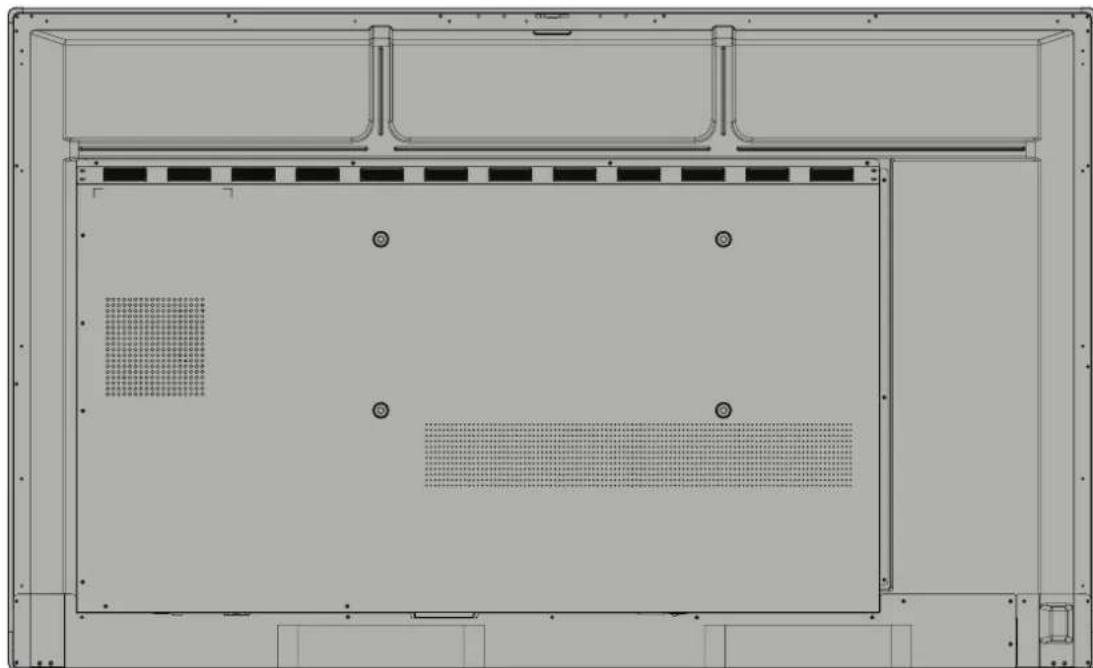

Panneau arrête

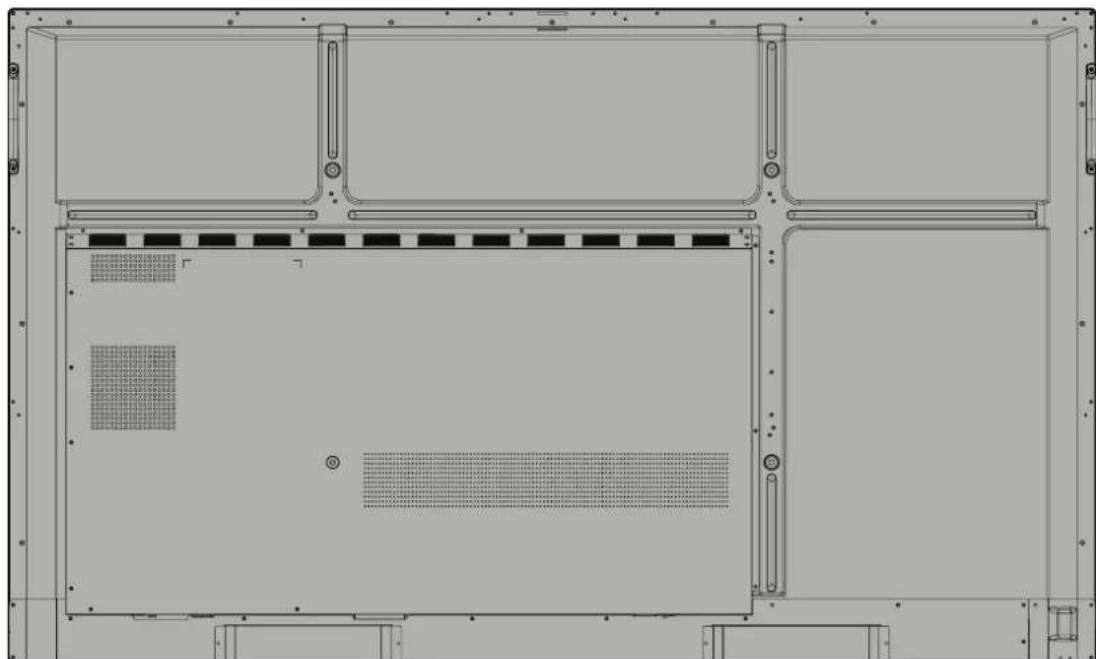

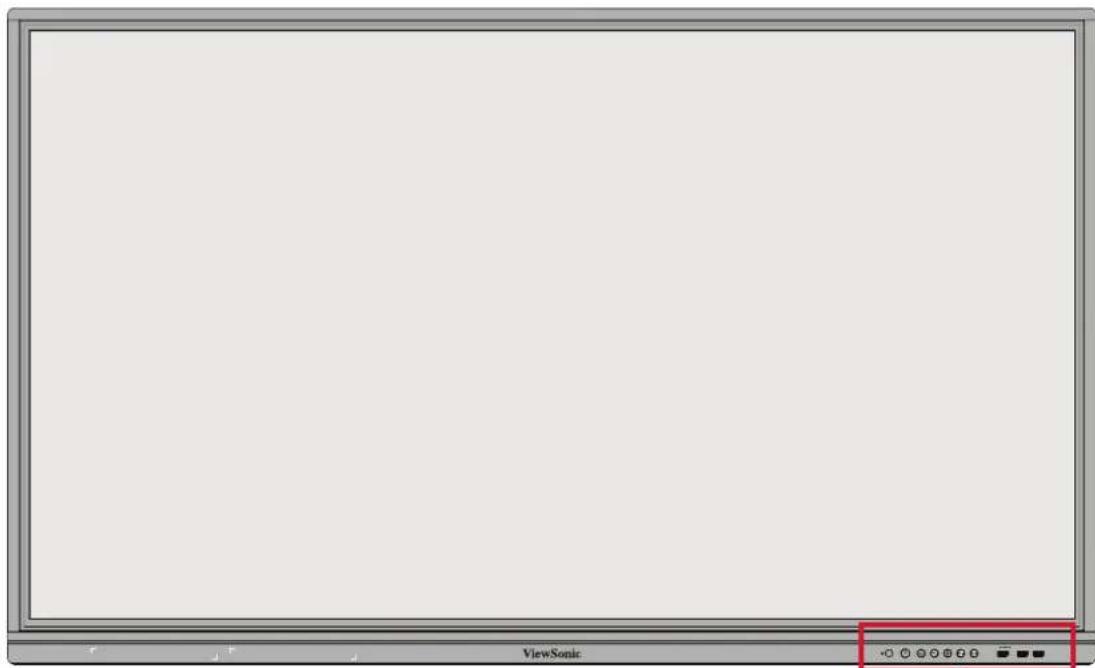

IFP6550-5

Panneau frontal

Panneau de commande et E/S avant

Panneau arrête

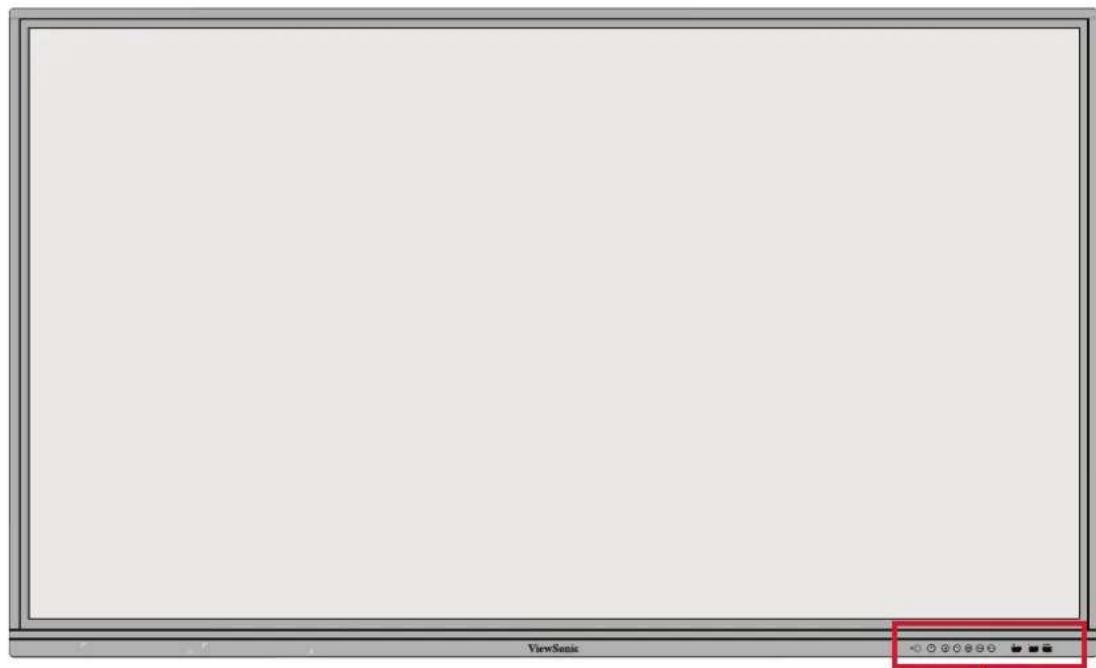

IFP7550-5

Panneau frontal

Panneau de commande et E/S avant

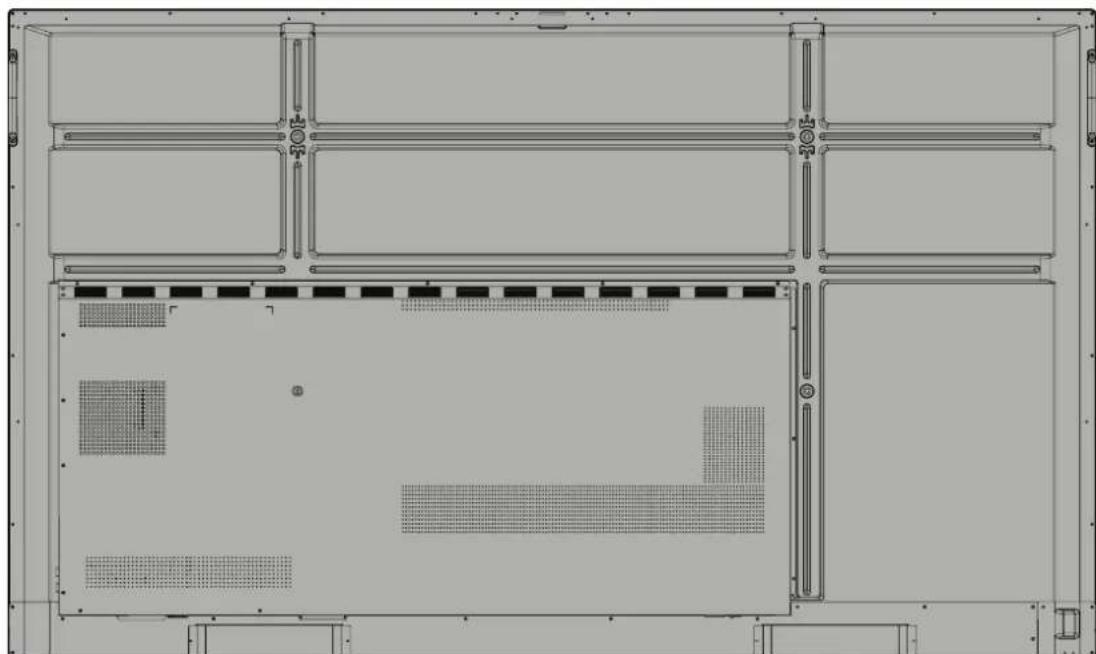

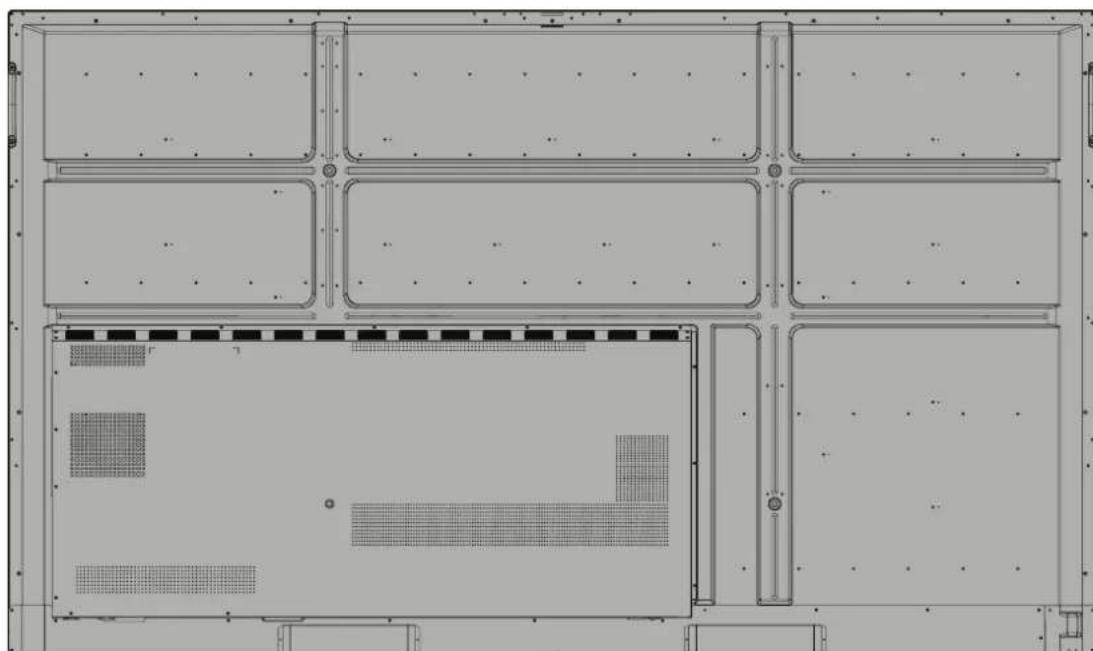

Panneau arrière

IFP8650-5

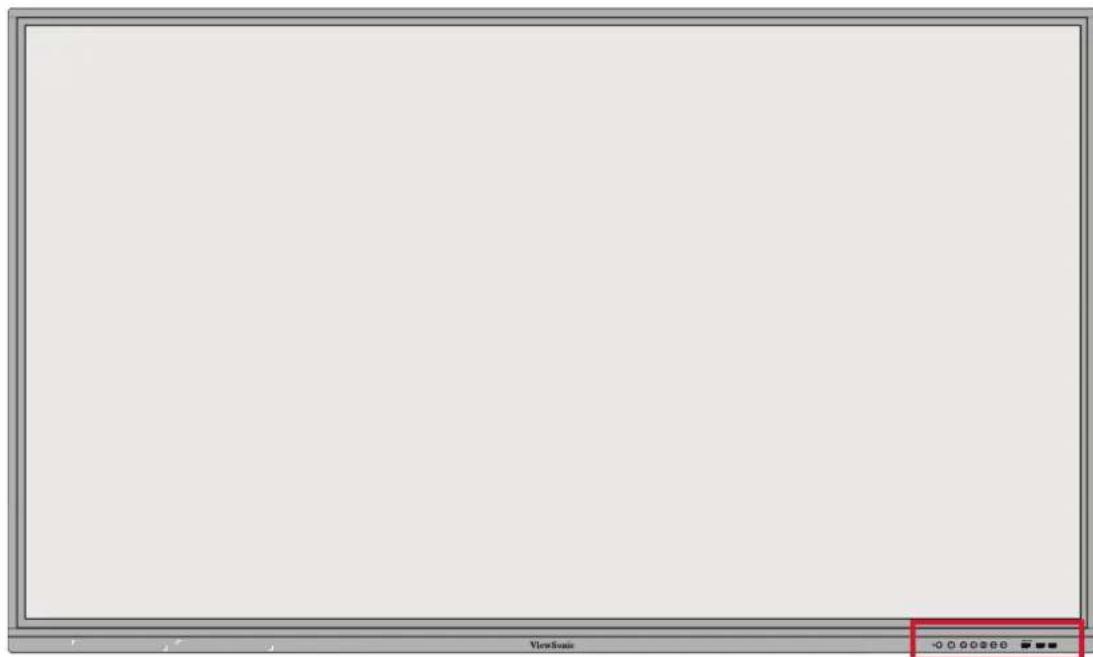

Panneau frontal

Panneau de commande et E/S avant

Panneau arrête

Numéro Élement Description
1	°C
2	Récepteur de télécommande
3	Appuyez pour allumer l'appareil Appuyez pour désactiver/activer uniquement le rétroéclairage de l'écran Appuyez et maintenez enforcé pour éteindre l'appareil
4	Accès à l'écran d'accueil
5	Retour à l'écran précédent
6	Ouvre le menu Settings (Réglages) Appuyez et maintainez,enforcépendant trois (3) secondes pour activer le Gel d'écran.
7	Diminue le volume
8	Augmente le volume
9	Entrée USB Type A Connectez des péripériques USB tels que des disques durs, un clavier, une souris, etc.

Panneau d'E/S

Numéro	Élément	Description
1	TOUCH 1	Sortie de signal tactile vers un PC externe REMARQUE: S'appaire avec HDMI 1 et 2.
2	HDMI 1/2/3	• Entrée haute définition • Connectez à un PC avec une sortie HDMI, un décodeur ou un autre péripérisque vidéo. REMARQUE: HDMI 1 prend en charge HDMI CEC.
3	TOUCH 2	Sortie de signal tactile vers un PC externe REMARQUE: S'appaire avec HDMI 3.
4	USB type C	• Puisance maximale de 65 W • DP 1.2 avec retour USB 2.0 • Ethernet 10M/100M
5	USB type A	• Entrée USB Type A • Connectez des péripérisques USB tels que des disques durs, un clavier, une souris, etc.
6	SPDIF	Sortie SPDIF
7	SORTIE HDMI	Étend le contentu sur un autre dispositif d'affichage
8	SORTIE AUDIO	Sortie audio vers un haut-parleur externe
9	LAN	• Connexion Internet standard RJ45 (10M / 100M / 1G) • Pour ViewBoard et un PC à encastrer
10	RS-232	• Interface série • Pour le transfert mutuel de données entre des appareils
11	ENTRÈE CA	Entrée d'alimentation secteur.
12	Bouton d'alimentation	Pour allumer / éteindre l'alimentation secteur

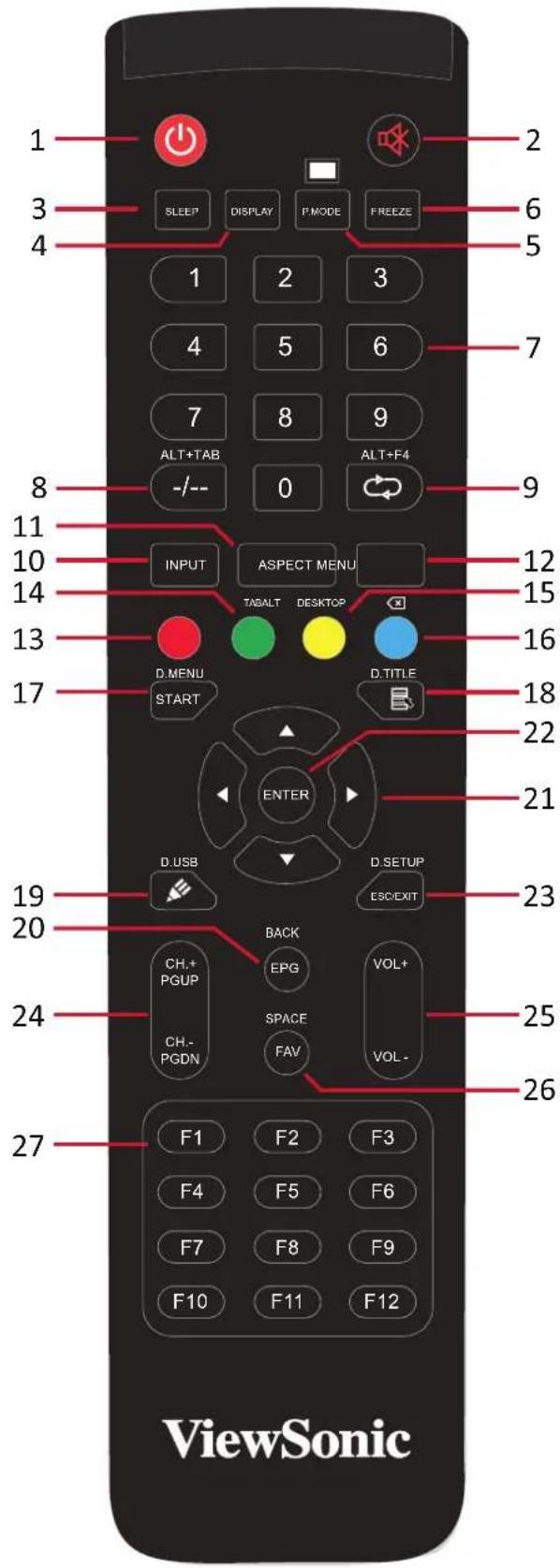

Telekommande

Numéro	Élément	Description
1	⓪	Marche/Arrêt
2	咪	Muet/Son
3	SOMMEIL Mode veille
4	AFFICHAGE	Pour les sources non-Android : affiche les informations relatives à la source d'entrée actuelle
5	MODE I Écran vide
6	GELER Gel d'écran
7		Boutons de saisie numérique
8	ALT+TAB ---	Barre d'espace pour ordinateur,enfichable Alt+Tab
9	ALT+F4 ⇔	Ordinateur,enfichable,ferme la fenêtre du programme

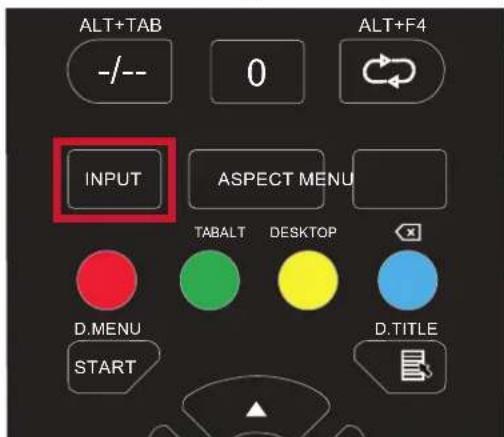

10	ENTRÉE Sélection	on de la source d'entrée
11	FORMAT Retour	sur l'interface principale du système,enfichable
12	MENU	Pour Android,Paramètres d'accès ; pour les autres sources,accédez aux paramètres du Menu Tactile
13	Rouge / ALT Capture	d'écran
14	Vert / TAB Touche [Tab] PC1
15	Jaune / DESKTOP Passer au bureau du PC,enfichable
16	BLEU/☑	Touchche [Retour arrêt] PC1
17	START / D.MENU Touche [Windows] PC1
18	⓸ / D.TITLE	Touchche [Menu] PC1
19	⓹ / D.USB	Configuration du logiciel d'écriture
20	EPG/BACK Bouton Retour
21	▲ / ▼ / ▲ / ▶	Défilament vers haut,bas,gauche et droite
22	ENTER Confirmer la sélection/l'état
23	ESC / EXIT / D SETUP	Touchche de raccourci pour quitter les boîtes de dialogue
24	CH.+/PGUP/CH.-/ PGDN	CH+: Page précédente PCCH-: Page suivante PC
25	VOL+ / VOL-	Augmenter/diminuer le volume
26	FAV / SPACE	Touchche [Espace] PC1
27	F1-F12	Touchche de fonctions F1 - F12 de l'ordinateur intégré

1 Les touches de fonction de l'ordinateur ne sont pas disponibles sans un ordinateur enchachie.

Insertion des piles de la télécommande

Pour insérer les piles dans la télécommande :

1. Retirez le couvercle à l'arrière de la télécommande.
2. Insérez deux piles « AAA » en veillant à ce que le signe « + » sur la pile corresponde au signe « + » dans le logement de la pile.
3. Remettez le couvercle en place en l'alignant dans la fente située au dos de la télécommande puis en le faisant pivoter pour le fermer avec un clic.

(1)

(2)

(3）

AVERTISSEMENT: Il existe un risque d'explosion si les piles sont remplacées par un type incorrect.

REMARQUE:

• Il est recommandé de ne pas mélanger les types de piles.
• Éliminez toujours les piles usages d'une manière qui ne nuit pas à l'environnement. Pour obtenir plus d'informations sur la façon de se débarrasser des piles usages en toute sécurité, veuillez contacter les autorités locales de votre région.

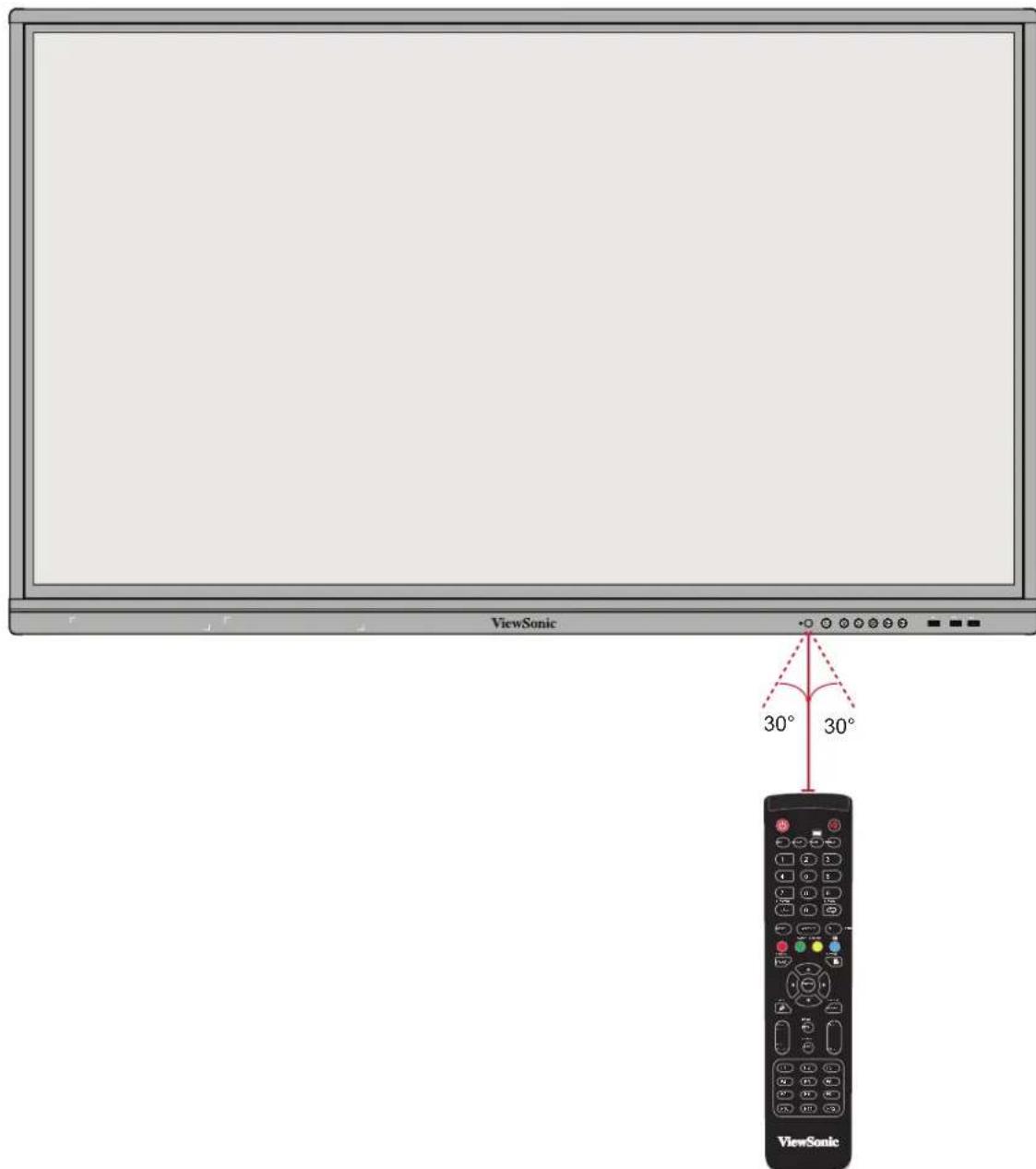

Plage du récepteur de la télécommande

La plage de fonctionnement de la télécommande est indiquée ci-dessous. Elle fonctionne jusqu'à une distance de 8 metres et à un angle de 30^ à gauche et à droite. Assurez-vous que rien ne bloque le signal de la télécommande vers le récepteur.

Utilisation des gestes

Les gestes tactiles permettent à l'utilisateur d'utiliser des commandes prédéterminées sans utiliser un clavier ou une souris. En utilisant des gestes sur le ViewBoard, l'utilisateur peut selectionner / annuler la selection des objets, changer l'emplacement d'un objet, acceder aux réglages, effacer de l'encre numérique, et plus.

Selectionner et annuler la selection des objets (clic)

Appuyez et relâchez le ViewBoard pour sélectionner/annuler la sélection des objets ou des options. C'est comme un clic gauche standard de la souris.

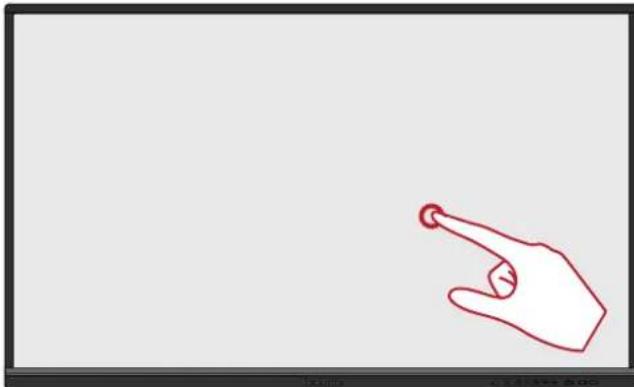

Afficher les options du menu (clic droit)

Appuyez et maintenez le ViewBoard avec votre doigt. C'est comme un click droit standard de la souris.

Double-cliqueur

Appuyez et relâchéz rapidement deux fois au même endroit sur le ViewBoard. C'est comme un double clic gauche standard de la souris.

Déplacer un objet

Appuyez et maintenez l'objet enforcé sur le ViewBoard et faites-le glisser lentement avec votre doigt jusqu'à l'endroit désiré.

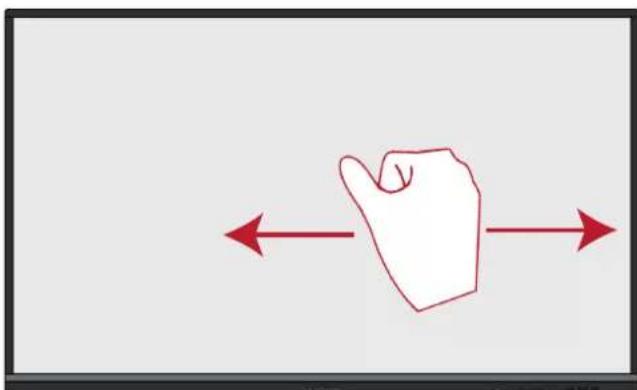

Effacer de I'encre numérique

Utilisez votre main,paume ou poing aplati sur le ViewBoard et déplacez votre main sur la zone que vous souhaitez effacer.

Glisser vers le haut pour les paramètres système

Glissez vers le haut à partir du bas du ViewBoard pour ouvrir Paramètres système.

Branchements

Connexion des péripériques externes et connexion tactile

Votre péripérisque(s) externe(s) peut être connecté avec les configurations suivantes :

Connexion de type C

Pour se connecter via Type C :

Connectez un cable de type C de votre périphérique externe au port de type C du ViewBoard.

Branchement HDMI

Pour connector via HDMI :

1. Connectez un cable HDMI de votre périphérique externe au port HDMI 1/2/3 du ViewBoard.
2. Connectez un cable USB de votre périphérique externe au port TOUCH du ViewBoard.

REMARQUE: Le port TOUCH 1 est pour les ports HDMI 1 et HDMI 2. Le port TOUCH 2 est pour le port HDMI 3.

Connexion RS-232

Lorsque vous utilisez un cable de port série RS-232 pour connecter votre écran à un ordinateur externe, certaines fonctions peuvent être contrôlées à distance par le PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélection de l'entrée, la luminosité, etc.

Connexions USB et au réseau

Comme n'importe quel PC, il est facile de connecter divers péripériques USB ou d'autres péripériques à votre ViewBoard.

Periphériques USB

Branchez le cable du périphérique USB dans un port USB.

Cables reseau et modem

Branchez le cable réseau dans un port LAN.

Connexion d'un lecteur multimédia

Pour connecter un lecteur multimédia :

1. Branchez le cable HDMI dans le port ENTREE HDMI de votre ViewBoard et votre périphérique.
2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur d'alimentation.
3. Appuyez sur le bouton Alimentation sur le côte droit du ViewBoard pour allumer l'écran.
4. Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande et passez à la source d'entrée « HDMI »

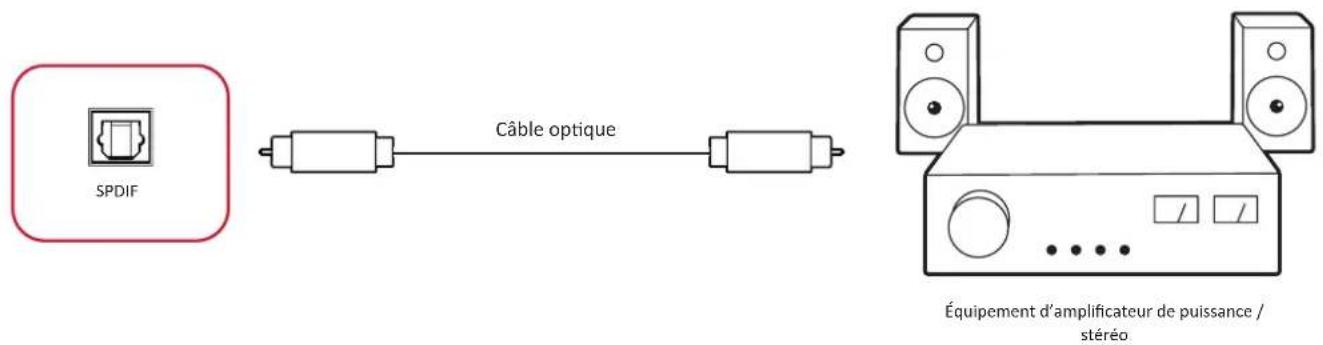

Connexion SPDIF

Pour connecter un système de son externe :

1. Connectez un cable optique du port SPDIF au connecteur optique de votre système de son.
2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur d'alimentation du panneau arrière.
3. Appuyez sur le bouton Alimentation sur le côte droit du ViewBoard pour allumer l'écran.

Connexion pour la sortie video

Pour afficher la video sur un apparéil d'affichage :

1. Connectez un cable HDMI entre le port ENTREE HDMI de votre apparéil d'affichage et le port SORTIE HDMI de votre ViewBoard.
2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur d'alimentation.
3. Appuyez sur le bouton Alimentation sur le côte droit du ViewBoard pour allumer l'écran.

Utilisation de votre ViewBoard

Mise sous/hors tension de votre ViewBoard

1. Assurez-vous que le cordon d'alimentation est branché, branché sur une prise de courant et que l'interrupteur d'alimentation est en position « On » (Marche).

1. Appuyez sur le bouton Alimentation pour allumer le ViewBoard.
2. Pour éteindre le ViewBoard, appuyez à nouveau et maintenez le bouton Alimentation enfoncé.

Configuration initiale

Lorsque vous allumez votre ViewBoard pour la première fois, un assistant d'installation se lance.

1. Sélectionnez votre langue.

1. Configurez et vérifiez votre connexion LAN.

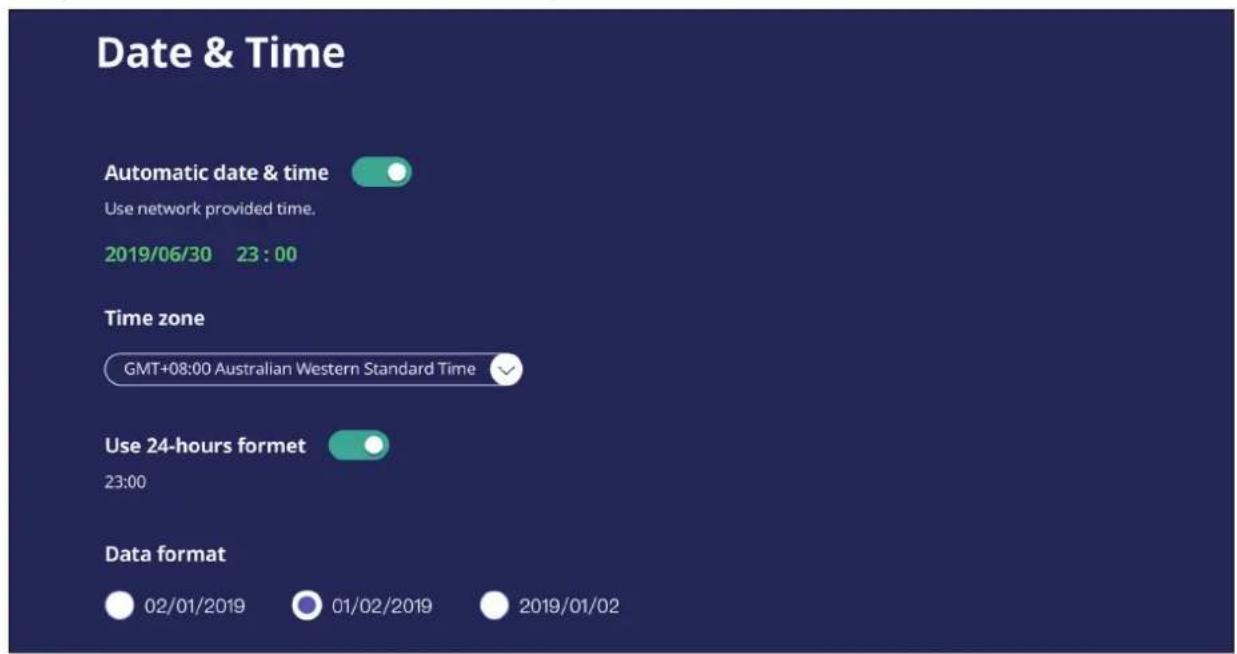

1. Sélectionnez votre fuseau hora pour régler la date et l'heure :

1. Sélectionnez le mode système de votrechioix :

1. Acceptez ou refusez les termes et conditions de protection de la vie privée et des droits d'auteur.

vLauncher - Écran d'accueil personnelisable

Message vLauncher

Il est possible de personnaliser le Title (Titre) et le Subtitle (Sous-titre) du vLauncher en les pointant.

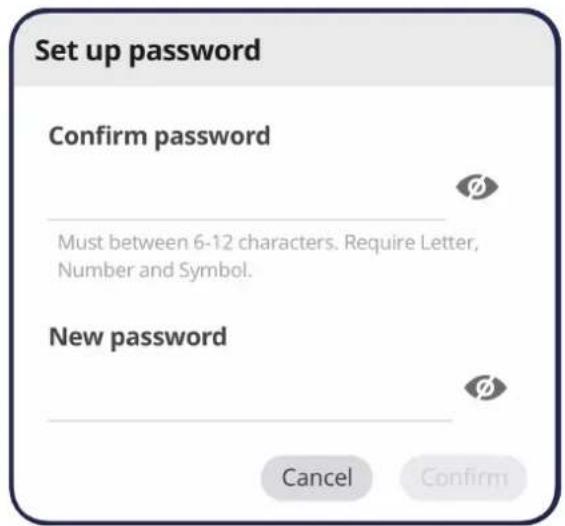

Vous pouze également définir un mot de passer en pointant sur Set Password (Définir mot de passer).

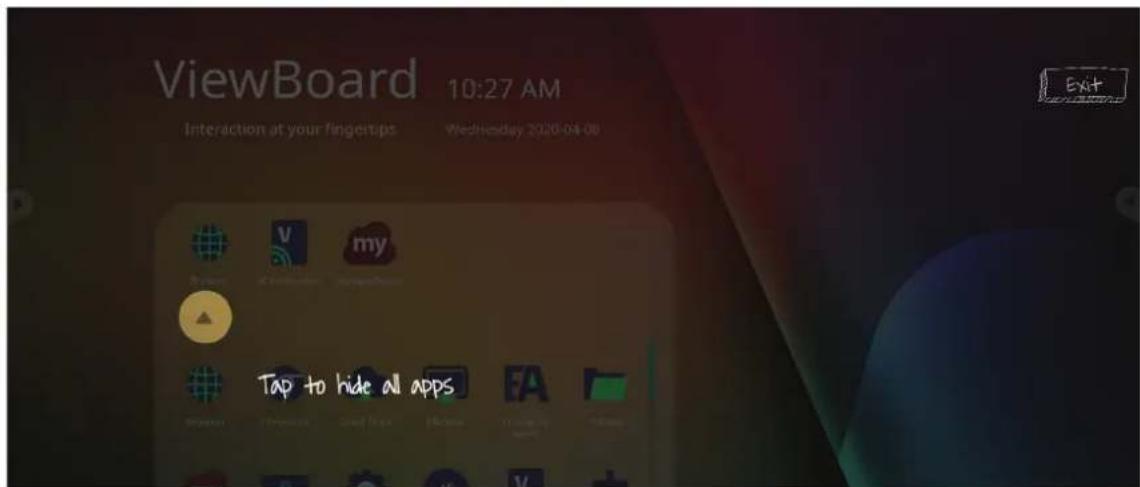

Applications

Toutes les applications installées se trouvent sur l'écran d'accueil. Pour voir toutes les applications, pointez sur la Flèche pointée vers le bas.

Pour cacher le tiroir d'applications, pointez sur la Flèche pointée vers le haut.

Pour ajouter un raccourci à une application, tapez et restez appuyé sur l'application puis faites glisser son icône vers le haut.

Pour supprimer le raccouri d'une application, tapez et restez appuyé sur l'application puis faites glisser son icône vers le bas.

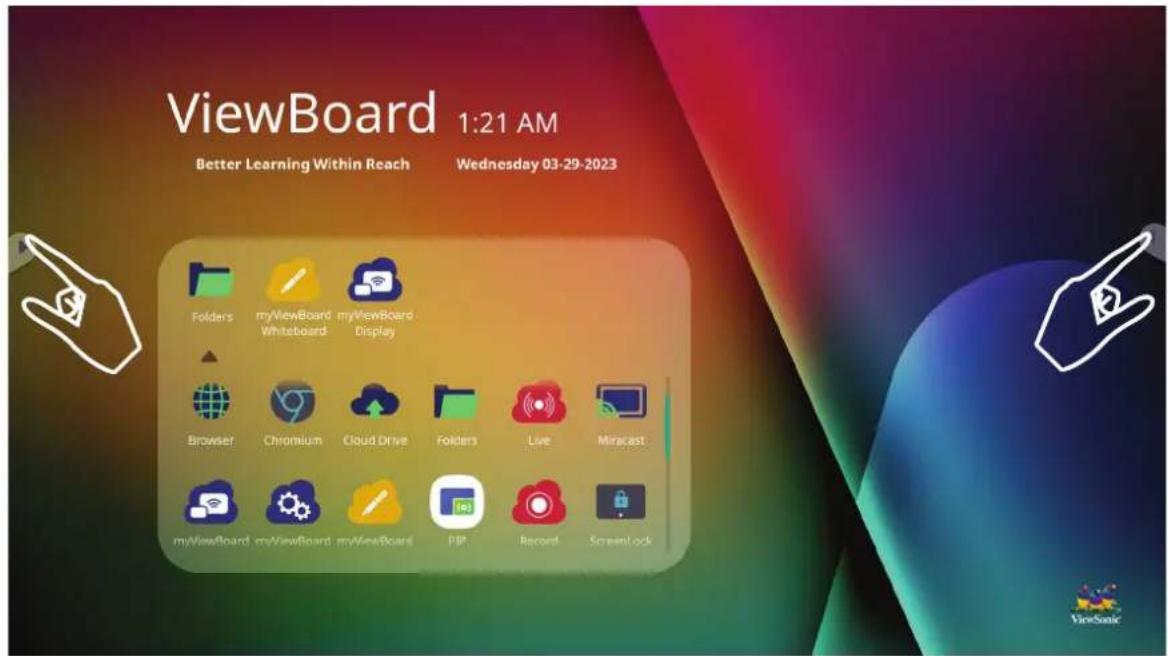

Barredoutils

Les icônes d'ouverture de la barre d'outils sont situées sur les bords du ViewBoard et permettent d'acceder facilement aux outils.

Pour lancer un outil :

1. Appuyez sur l'icone d'ouverture de la barre d'outils.
2. Appuyez sur l'icone de l'outil de votre choix.

REMARQUE: Le réglage par défaut de la barre d'outils doit être disponible pour toutes les sources d'entrée; l'utilisateur peut acceder aux options depuis Settings (Paramètres) > Preference (Préférence) > Toolbar settings (Paramètres de la barre d'outils) pour ajuster les options : (1) Afficher la barre d'outils latérale, (2) Masquer la barre d'outils latérale, (3) Désactiver dans toutes les ports de source d'entrée.

Icône	Description
Retour	Retourner à l'écran d'opération précédent. REMARQUE: Uniquement pour la source Lecteur intégré.
Accueil	Retourne à l'écran d'accueil du Lecteur intégré.
Applica-tions	Afficher toutes les applications installées.
Whiteboard	Lance le logiciel de tableau blanc.
Enregistrer	Sauvegarde, affiche et enregistrtre le contentu de l'écran.
Dessiner	Accéder au stylet, au surligneur, à lagomme et enregistrrer les options.
	Marqueur Surligneur Gomme Annuler
	Rétablir Effacer Enregistrer Quitter
	Marqueur Annoter la superposition de toute source d'entrée avec de l'encre noire, blanche, jaune, orange, rouge, rose, verte ou bleue. REMARQUE: Le réglage par défaut du stylet prend en charge l'écriture avec jusqu'à 10 points.
	Surligneur Marquer et surligner avec de l'encre jaune, grise, or, orange, rouge, rose, verte ou bleue. REMARQUE: Le surligneur par défaut prend en charge le marquage avec jusqu'à 10 points.
	Gomme Effacer toute l'encre numérique de la sélection sur l'écran.
	Annuler Annuler les actions précédentes.
	Rétablir Restaurer les actions précédentes.
	Effacer Efface toute l'encre numérique sur l'écran.
	Enregistrer Enregistrer l'image et les annotations à l'écran.
	Quitter Fermer l'outil de dessin.

Icône	Description
Plus	Voir d'autres d'applications dans la barre d'outils de ViewBoard.
	Geler l'écran	Spot	Chrono-mètre	Minu-terie	Capture d'écran	Air Class
	Geler l'écranConvertir le contenu à l'écran en image fixe ; vous pouvez alorseffectuer un zoom avant ou arrêté, revenir à un plein écran et quitter.
	Zoom avant Zoom arrêté Plein écran Quitter
	Spot Mettez en surbrillance une zone de contenu importante. Appuyez surl'icône Réglage pour régler la taille du spot et l'effet de mélange alpha.

Icône	Description
Plus	Chronomètre Appuyez sur Start (Démarrer) pour démarrer le chronomètre s'allume. 00:00:00 Le chronomètre peut être mis en pause, repris, divisé ou réinitialisé à tout moment. 020-03-31 00:02.44 PAUSE LAP 03 00:03.15 02 00:03.80 01 00:08.12
	Minuterie Accédé au compte à rebours avec un réglage d'alarme optionnel. Touchez et glissez pour régler les valeurs numériques, puis cliquez sur Start (Démarrer). 23 00 59 00:01:00 01 02 01 Ring when time is up START Le compte à rebours peut être mis en pause, repris ou réinitialisé à tout moment. 00:01:53 PAUSE RESET 00:01:45 RESUME RESET
Plus	Capture d'écran Prendre une capture d'écran de l'écran actuel. Air Class Outil d'enseignement interactif pouvant être utilisé en classe. Masquer/Afficher Cacher ou afficher les icônes de lancement de la Barre d'outils.
Paramètres	Accéder aux Paramètres système.

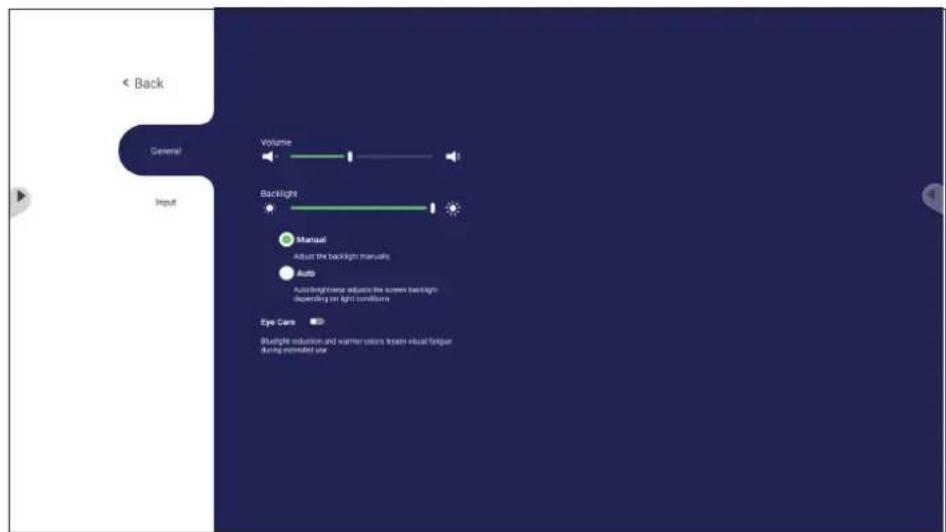

Menu OSD (Affichage à l'écran)

Pour acceder aux General Settings (Paramètres généraux) et Input Settings (Paramètres d'entrée) via le Menu OSD.

ViewBoard a deux options pour ouvrir le menu OSD :

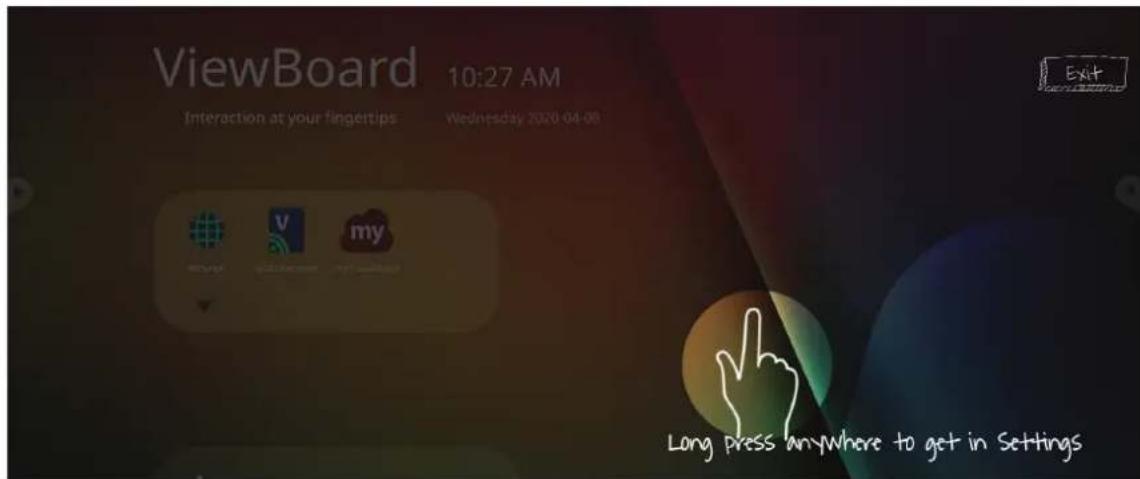

Option 1

Appuyez longtemps n'importe où sur l'arrière-plan du vLauncher.

Option 2

Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande.

Paramètres généraux

Pour régler le rétroéclairage et activer/désactiver la fonction Eye Care (Soin des yeux):

1. Appuyez sur INPUT (ENTRÉE) de la télécommande ou restez appuyé sur l'arrière-plan du vLauncher puis touchez General (Général) sur l'écran (si nécessaire) pour afficher le menu General Settings (Paramètres généraux).
2. Déplacez le curseur de luminosite directement pour régler la valeur du rétroéclairage et/ou touchez On ou Off pour activer/désactiver la fonction.
3. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

Pour régler le volume :

1. Appuyez sur INPUT (ENTRÉE) de la télécommande ou restez appuyé sur l'arrière-plan du vLauncher puis touchez General (Général) sur l'écran (si nécessaire) pour afficher le menu General Settings (Paramètres généraux).
2. Déplacez le curseur du volume directement pour régler le volume.
3. Appuyez sur (Mute) (Muet) sur la télécommande pour activer ou désactiver la fonction de sourdine.
4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

Input Settings (Paramétrage des entrées)

Pour selectionner une source d'entrée :

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton sur la panneau frontal, ou appuyez sur l'icone réglage sur la barre d'outils pour afficher le menu Input Settings (Paramétrage des entrées).
2. Appuyez sur / / / pour selectionner la source d'entree deseirée.

REMARQUE: La source PC ne s'affiche que lorsqu'un ordinateur est connecté.

1. Appuyez sur ENTER (ENTRER) sur la télécommande ou appuyez sur la source d'entrée.
2. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

REMARQUE: Pour ajuster les paramètres d'une source d'entrée, touchez l'icone de réglage à côté de la source d'entrée en surbrillance.

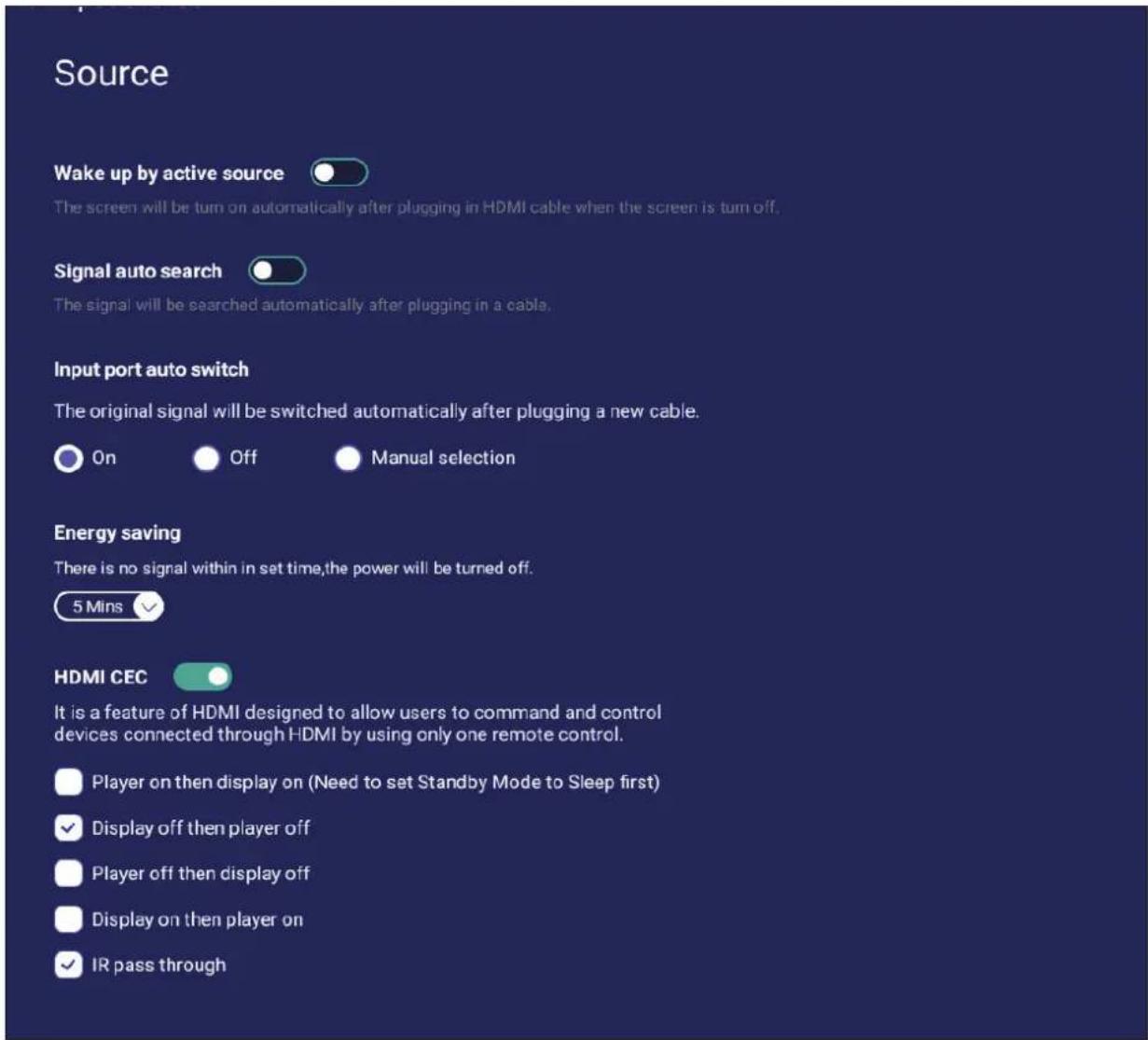

Paramétrage - Source d'entrée HDMI & Type C

Appuyez sur MENU de la télécommande, ou selectionnez l'icone Réglage à côté de la source d'entrée dans Input Settings (Paramétrage des entrées) pour lancer le menu Settings (Paramétrage). Le paramétrage comprend les sections suivantes : Audio, Screen (Écran) et Display (Affichage).

Audio Settings (Paramètres audio)

1. Appuyez sur sur la télécommande et selectionnez le menu Audio (Audio).
2. Appuyez sur / / / sur la télécommande ou appuyez directement sur l'option pour la sélectionner.
3. Reglez les paramètres Volume (Volume), Bass (Graves), Treble (Aigus) et Balance (Balance) directement en touchant et ajuster chaque valeur, ou avec la télécommande en appuyant sur ENTER (ENTRER) pour ajuster chaque option.
4. Appuyez directement sur le curseur Mute (Muet) pour activer/désactiver le mode muet, ou appuyez sur (Mute) (Muet) (Muet) sur la télécommande.
5. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

Screen Settings (Paramètres de l'écran)

1. Appuyez sur sur la télécommande et selectionnez le menu Screen (Écran).
2. Appuyez sur / / / sur la télécommande ou appuyez directement sur l'option pour la sélectionner.
3. Ajustez votre préférence en appuyant directement sur chaque valeur ou avec la télécommande en appuyant sur ENTER (ENTRER).
4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

Display Settings (Paramètres d'affichage)

1. Appuyez sur sur la télécommande et selectionnez le menu Display (Affichage).
2. Appuyez sur / / / sur la télécommande ou appuyez directement sur l'option pour la sélectionner.
3. Reglez les paramètres Brightness (Luminosite), Contrast (Contraste), Hue (teinte) et Sharpness (Nettete) directement en touchant et ajuster chaque valeur, ou avec la télécommande en appuyant sur ENTER (ENTRER) pour ajuster chaque option.
4. Déplacez le curseur de la lumière bleue directement pour régler la valeur de la lumière bleue.

1. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

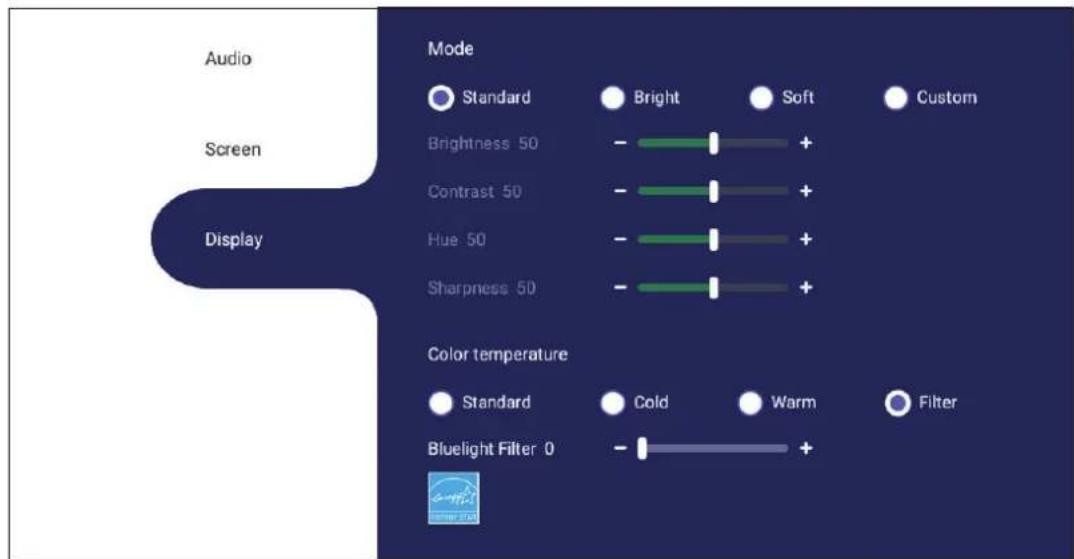

Filtre faible émission de lumière bleue et santé oculaire

Blue Light Filter (Filtre de lumière bleue) bloque la luziere bleue a energie elevée pour une experience de visualisation plus comfortable.

REMARQUE: Pour répondre à la certification relative à la faible émission de lumière bleue, les paramètres Affichage doivent être régés sur :

Mode: Standard (Brightness (Luminosite) et Contrast (Contraste) sur 50)
- Temp. de couleur : Filtre
- Blue Light Filter (Filtre lumière bleue) : 0

Calculer les pauses

Si vous regardez des écrons sur de longues périodes de temps, il est recommando de faire des pauses régulières en arrêtant la visualisation. De courtes pauses d'au moins 10 minutes sont recommandées après une (1) heures de visualisation continue.

Faire des pauses plus courtes et plus fréquentes est généralement plus bénéfique que des pauses plus longues et moins fréquentes.

Fatigue liée à la mise au point oculaire (règle des 20-20-20)

Pour réduire la fatigue oculaire liée au fait de fixer continuèlement l'écran, éloignez votre regard de l'écran au moins toutes les 20 minutes et fixez un objet lointain (à au moins 6 mètres de distance) pendant au moins 20 secondes.

Regarder des objets distants

Au moment de la pause, les utilisateurs peuvent en profiter pour soulager leur fatigue et la sécheresse oculaire en fixant des objets qui sont loin d'eux pendant 10-15 secondes, puis en observant quelques chose proche d'eux pendant 10-15 secondes. Répétez cet exercice jusqu'à 10 fois. La capacité de vos yeux à fixer un point peut en effet se « verrouiller » après un long travail sur ordinateur. Cet exercice permet de réduire ce risque.

Exercices des yeux et du cou

Exercices des yeux

Les exercices des yeux peuvent contribuer à réduire la fatigue oculaire. Roulez lentement vos yeux vers la gauche, la droite, en haut et en bas. Répétez autant de fois que nécessaire.

Exercices pour les yeux

(1) Gardez le corps et votre tete droits. Déplacez les yeux vers le haut et regardez le plafond, puis descendez-les jusqu'au sol.

(2) Déplacez vos yeux lentement de gauche à droite pour regarder des objets des deux côtes.

(3) Déplacez les yeux pour regarder des objets dans la direction supérieure droite, puis dans la direction inférieure droite.
Répétez l'opération pour les directions gauche supérieure et gauche inférieure.

Exercices du cou

Les exercices du cou peuvent également contribuer à réduire la fatigue oculaire. Detendez vos bras et laissez-lesPENDRE sur les cots, penchez-vous légèrement en avant pour étirer le cou, tournez votre tete à droite et à gauche. Répétez autant de fois que nécessaire.

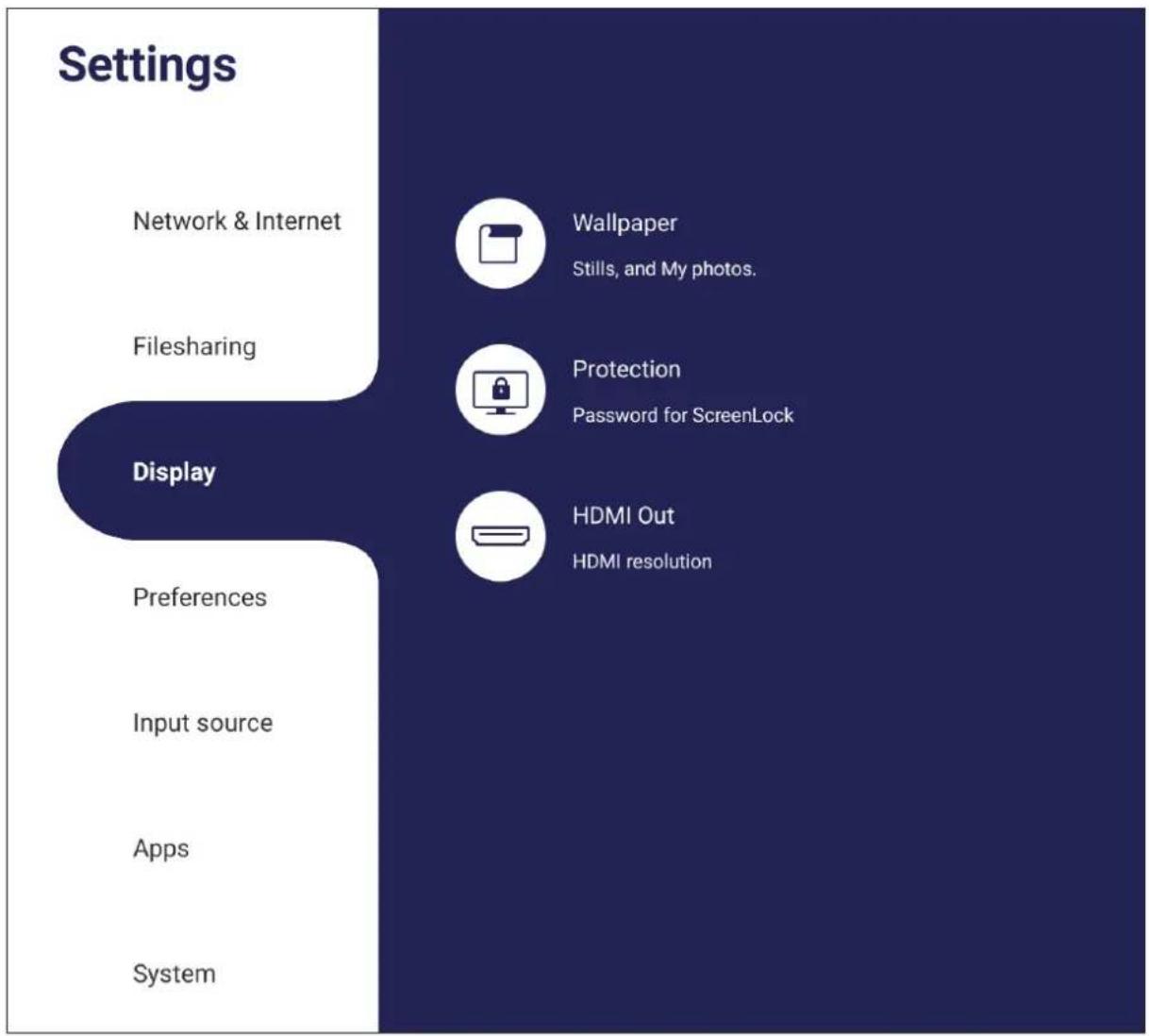

Paramètres - Lecteur intégré

Lorsque ViewBoard est en source d'entrée Embedded Player (Lecteur intégré), appuyez sur MENU de la télécommande ou touchez l'icone de paramétrage à côté de la source d'entrée du Paramétrage des entrées (menu OSD) pour acceder au menu Settings (Paramétrage).

Network & Internet (Réseau & Internet)

Permet de vérifier l'etat actuel de connexion du réseau, de paramétrer et de générer le Wi-Fi, Ethernet, Bluetooth et VPN et d'étabrir un hotspot sans fil.

REMARQUE:

• Les paramètres Wi-Fi, hotspot sans fil et Bluetooth s'affichent lorsque LB-WIFI-001 (optionnel) a été installé.
• Ethernet est désactifé automatiquement lorsque le Wi-Fi est activé. Le Wi-Fi est désactifé automatiquement lorsque Ethernet est activé. Le Wi-Fi est désactifé lorsque le point d'accès sans fil est activé.
• L'appareil ne peut pas connecter à Internet lorsque le hotspot sans fil est activé.

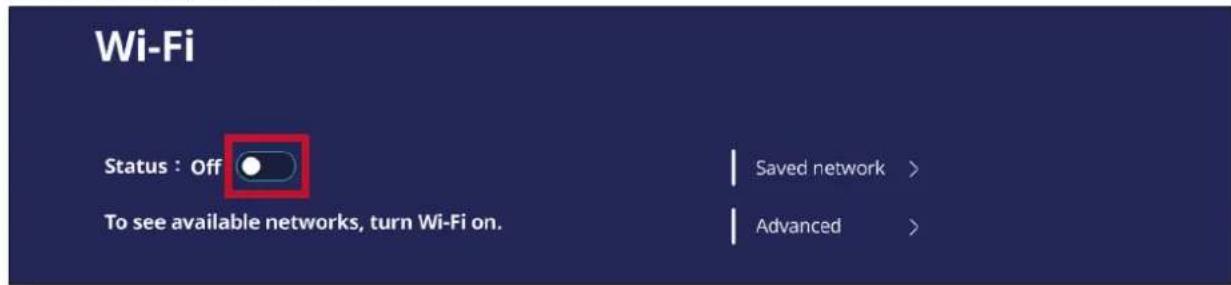

Wi-Fi

Configurez et gerez les points d'acces sans fil.

• Touchez le bouton à bascule pour activer On (Activer) ou désactiver Off (Désactiver) le Wi-Fi.

• Une fois activé On (Activer), vous pouvez : Add a Network (Ajouter un réseau), afficher Saved Networks (Réseau enregistrés), Refresh (Actualiser) la liste des réseaux, ou afficher les paramètres Advanced (Avancés).

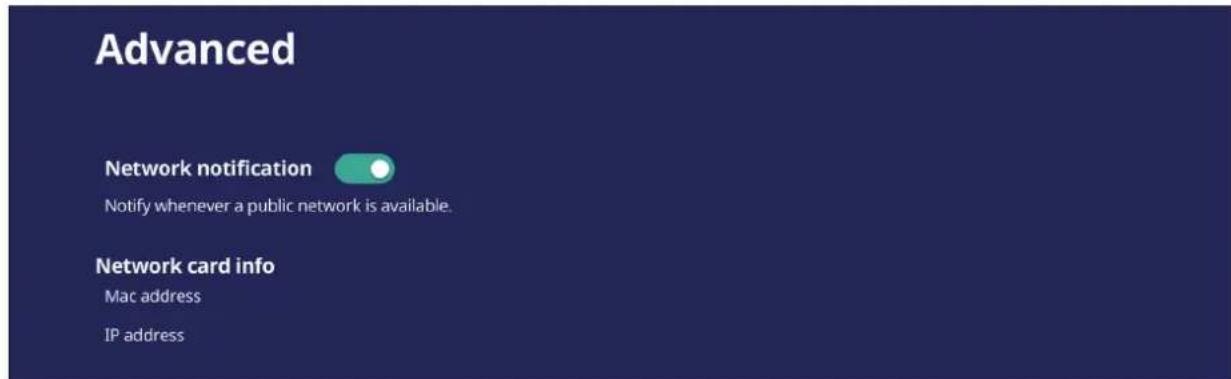

• Dans les paramètres Advanced (Avances), vous pouvez On (Activer) ou Off (Désactiver) les Network notifications (Notifications réseau) et afficher les Network card info (informations relatives à la carte réseau).

Ethernet

Définissez le réseau local et le proxy.

• Touchez le menu déroulant pour connecter/déconnecter Ethernet.

• Vous pouvez également régler les paramètres Local network (Réseau local) et Proxy.

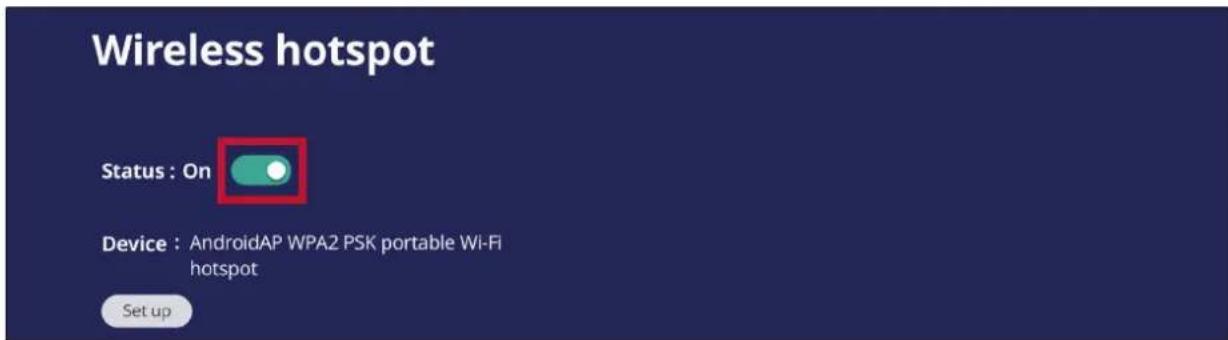

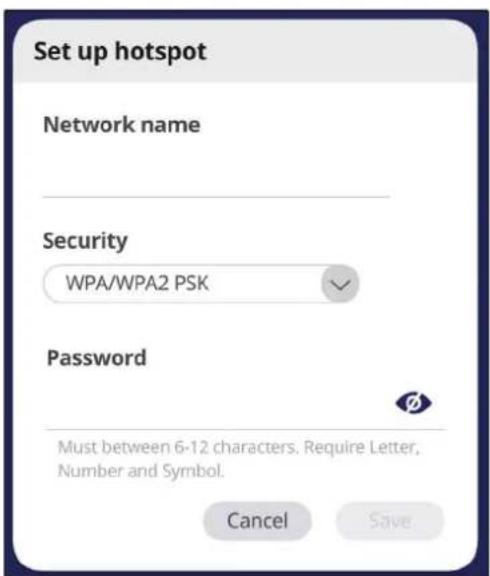

Wireless hotspot (Hotspot sans fil)

Définissez et partagez votre connexion Internet avec d'autres appareils.

• Touchez le bouton à bascule pour activer On (Activer) ou désactiver Off (Désactiver) le Wireless hotspot (Hotspot sans fil).

• Touchez Set up (Configurer) pour paramétre le Network name (Nom du réseau), la Security (Sécurité), et le Password (Mot de passer).

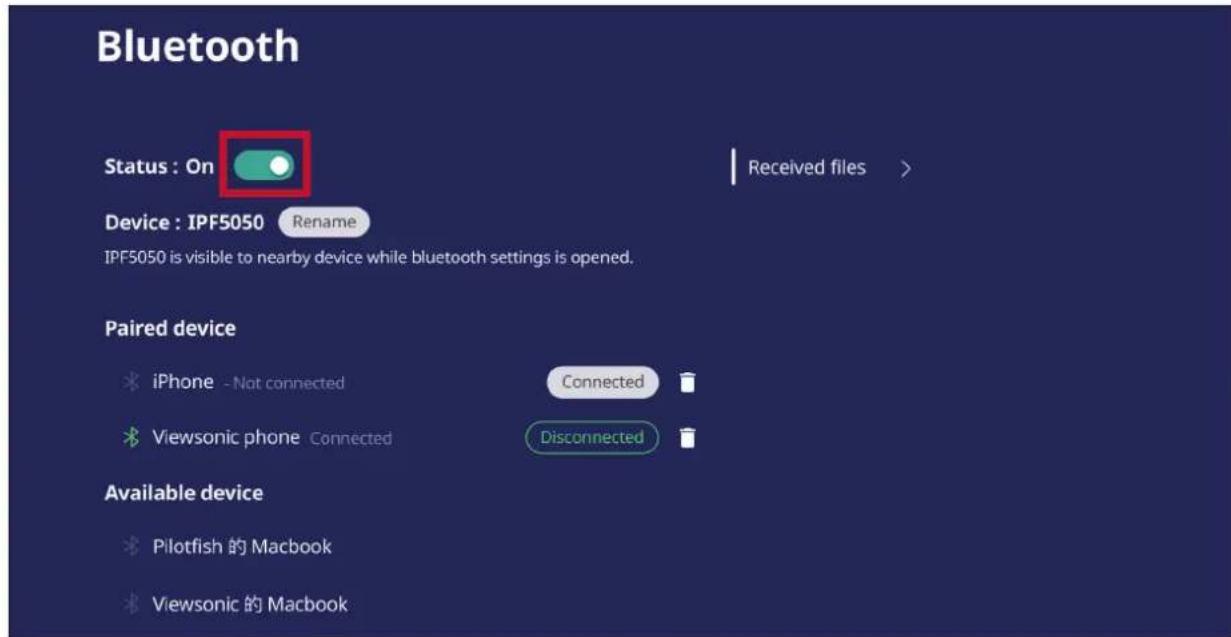

Bluetooth

Gérez les connexions, définissee le nom de l'appareil et si il peut être découvert ou non.

• Appuyez sur le bouton à bascule pour régler Bluetooth sur On (Activer) ou Off (Désactiver). Lorsque régle sur On (Activer), les utilisateurs peuvent selectionner un périphérique dans la liste pour l'appairer et le connecter, renOMmer le périphérique, supprimer le périphérique ou receivevoir des fichiers.

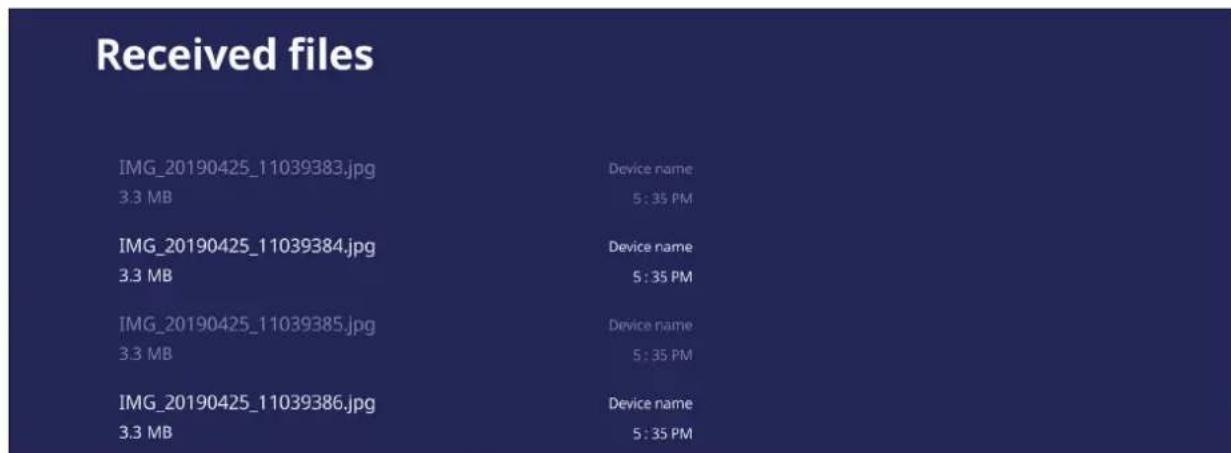

• Appuyez sur Received files (Fichiers reçus) pour afficher tous les fichiers reçus.

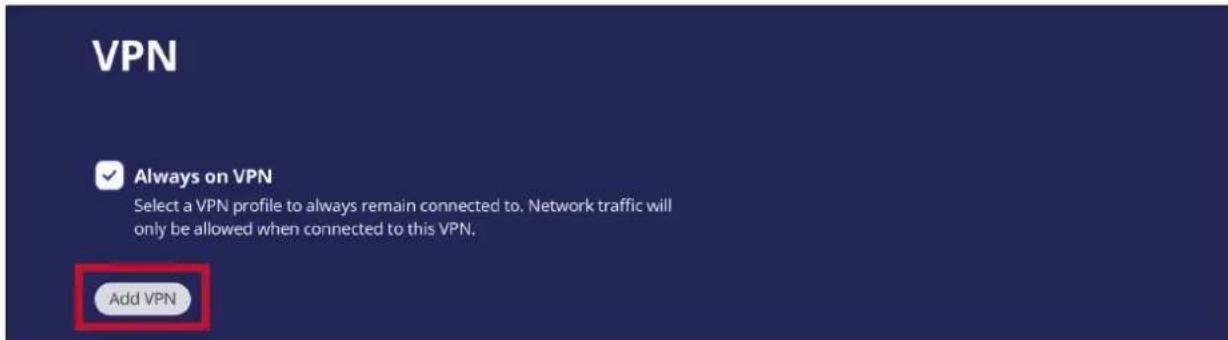

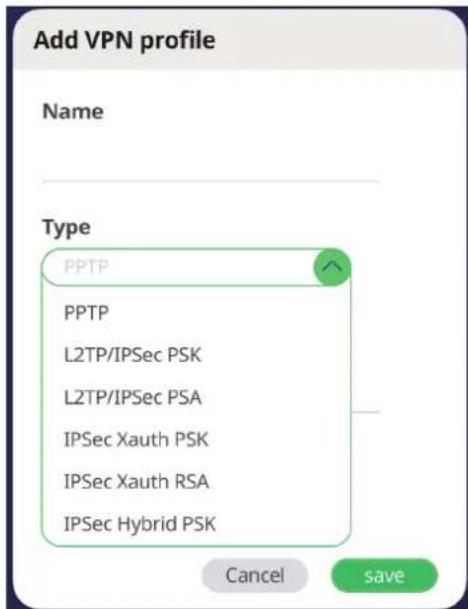

VPN

Configuration et gestion des reseaux privés virtuels (VPN).

Pour creer un profil VPN :

1. Allez dans : Settings (Paramétres) > Network & Internet (Réseau et Internet) > VPN et touchez Add VPN (Ajouter VPN).

1. Entrez le nom désire dans le champ Name.

1. Sélectionnéz le type de VPN dans Type.

1. Choisissez d'activer / désactiver PPP encryption (MPPE) (Cryptage PPP (MPPE)) et d'afficher ou non Advanced options (Options avances).

File Sharing (Partage de fichiers)

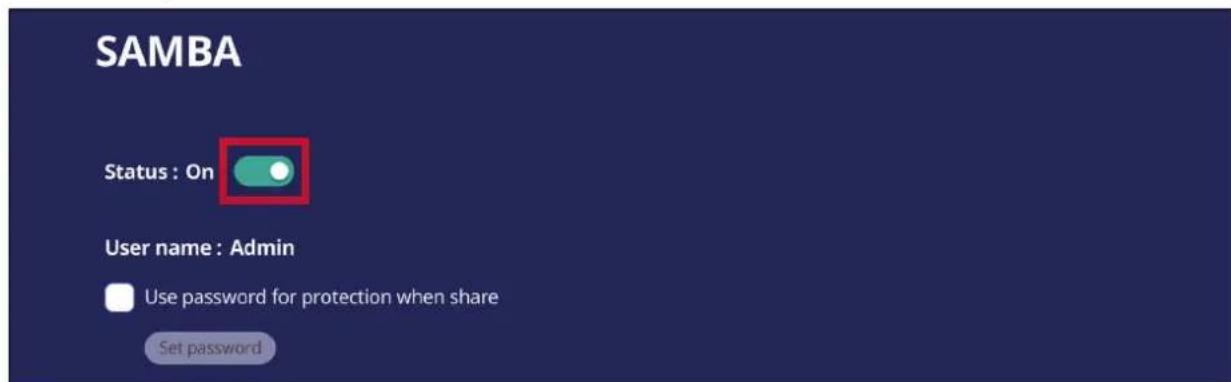

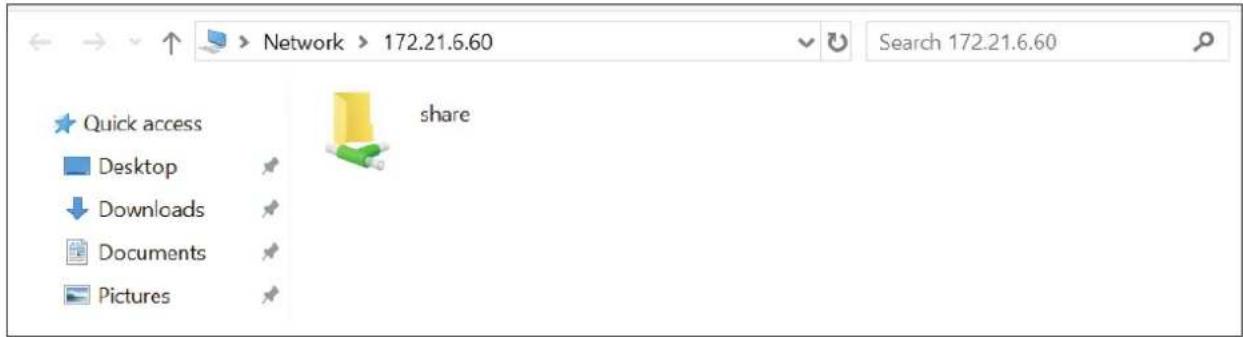

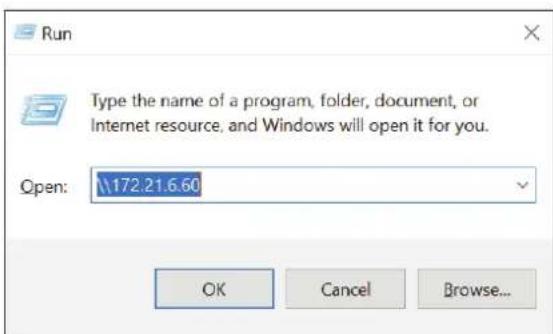

SAMBA

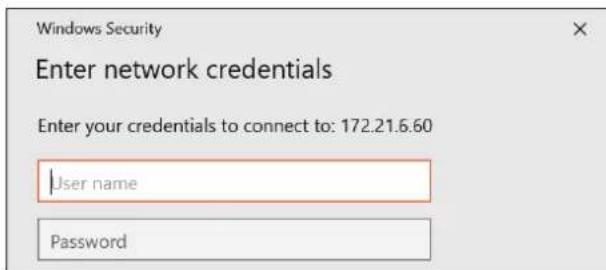

Le service SAMBA permet de/partager des fichiers via le réseau local. Lorsque le service SAMBA est activé, l'utilisateur peut explorer le système de fichiers de ViewBoard avec un PC ou un apparéil mobile.

1. Allez dans : Settings (Paramètres) > File Sharing (Partage de fichiers) > SAMBA.

1. Appuyez sur le bouton à bascule pour activer le service SAMBA, puis définièsez un mot de passer si nécessaire.

1. Vérifie que le ViewBoard et l'appareil client sont bien connectés au même réseau.
2. Connectez-vous au ViewBoard avec l'appareil client. Saisissez l'adresse IP du ViewBoard.

1. Entre le nom d'utilisateur et le mot de passer, puis selectionnez OK (si applicable).

1. Lorsque la connexion est reussie, les fichiers du ViewBoard seront disponibles.

Display (Écran)

Vous pouvez paramétre le papier peint, le thème, l'ID de l'affichage, la protection et les réglages de la sortie HDMI.

L'utilisateur peut changer le fond d'écran avec des images par défaut (fixe ou endirect), ou en appuyant sur My Photo (Mes photos) et en scélectionnant un fichier d'image.

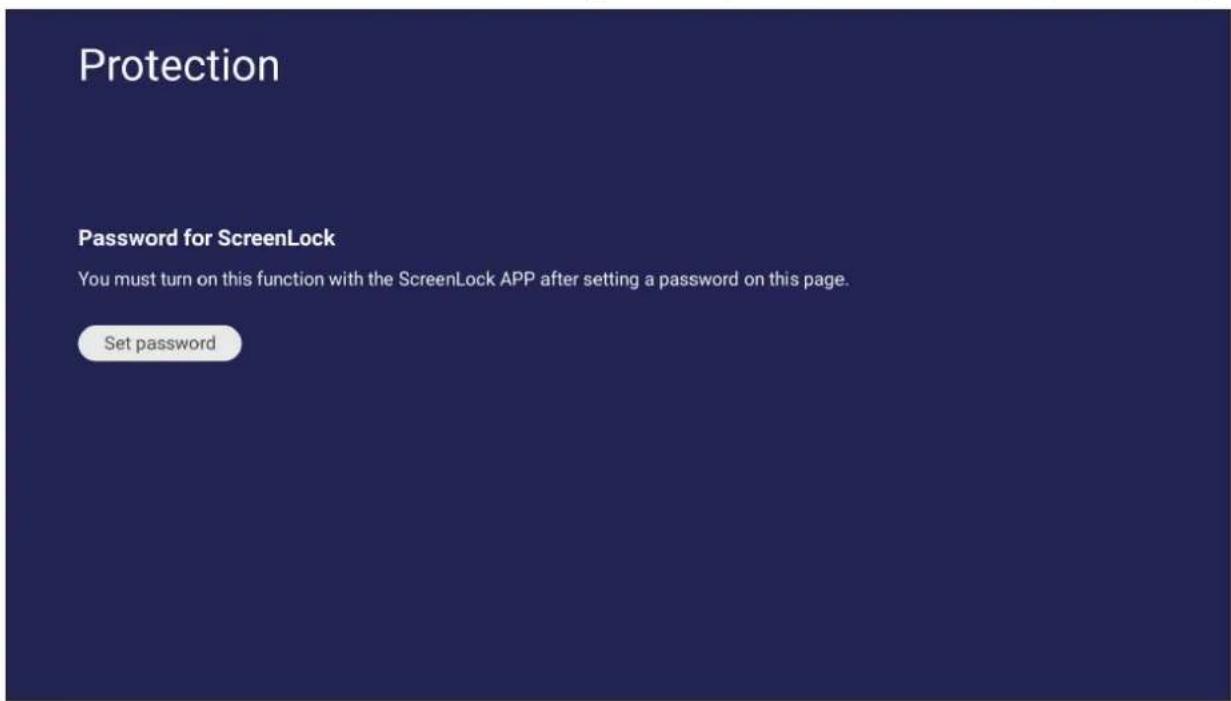

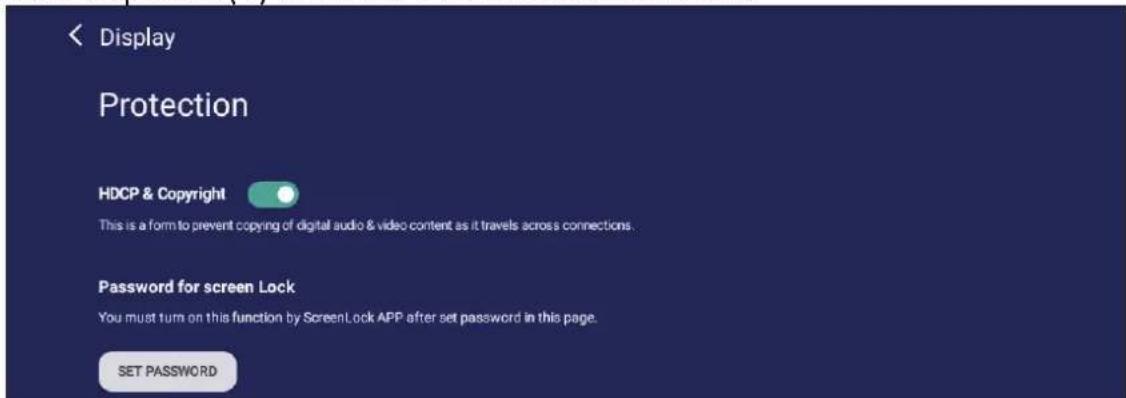

Protection

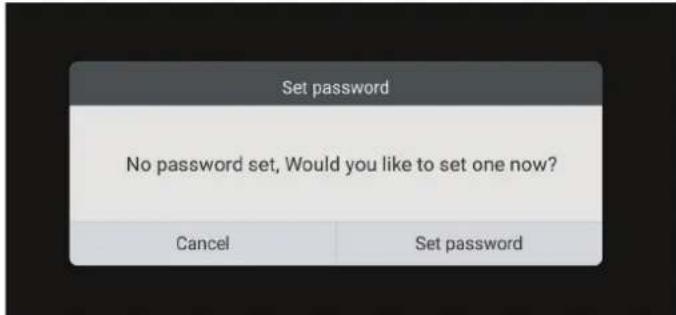

Définissez un Password for Screen Lock (Mot de passer du verrouillage d'écran).

• Pour paramétrrer un mot de passer pour le verrouillage de l'écran, touchez Set Password (Définir un mot de passer) et saisissez le mot de passer youlu.

HDMI Out (Sortie HDMI)

Ajustez le paramètre HDMI Out Resolution (Résolution de sortie HDMI), activez la sortie video et coupe/rétablissez le haut-parleur de l'écran en cas de connexion via la sortie HDMI.

REMARQUE: La case de l'option Désactiver les haut-parleurs ViewBoard est découvert par défaut.

Preference (Préférences)

Permet d'afficher et d'ajuster les paramètres Touch (Tactile), Language (Langue), Keyboard & Input (Clavier et saisie), Date & Time (Date et heures), Boot Mode & Advanced (Mode Demarrage et avancé), Start up & Shut down (Demarrage et arrêt) et Toolbar (Barre d'outils).

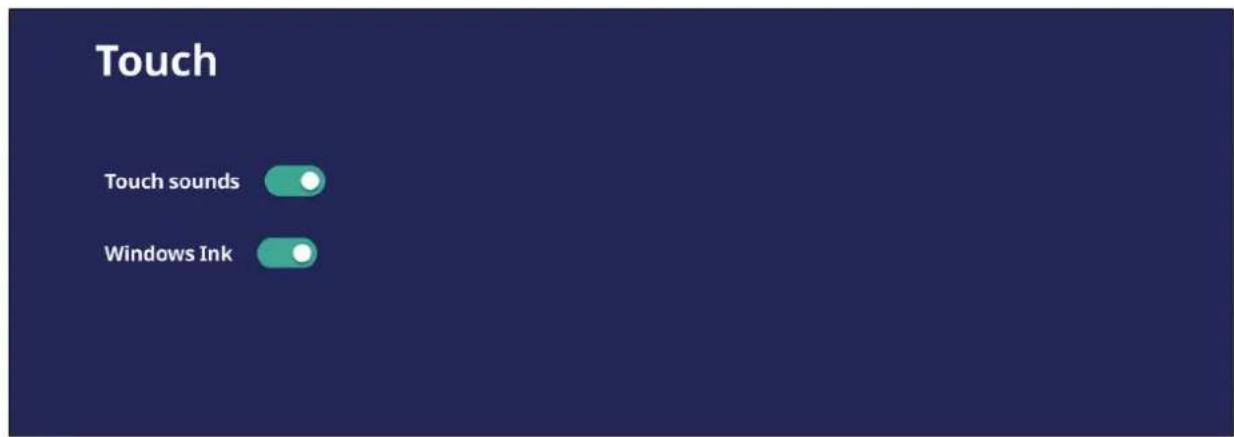

Touch (Toucher)

Ajustez les Touch Settings (Paramètres tactiles) et activer ou désactiver les Touch Sounds (Sons des touches) et Windows Ink.

Language (Langue)

Permet de régler et de désir la langue préfééré parmi les langues disponibles.

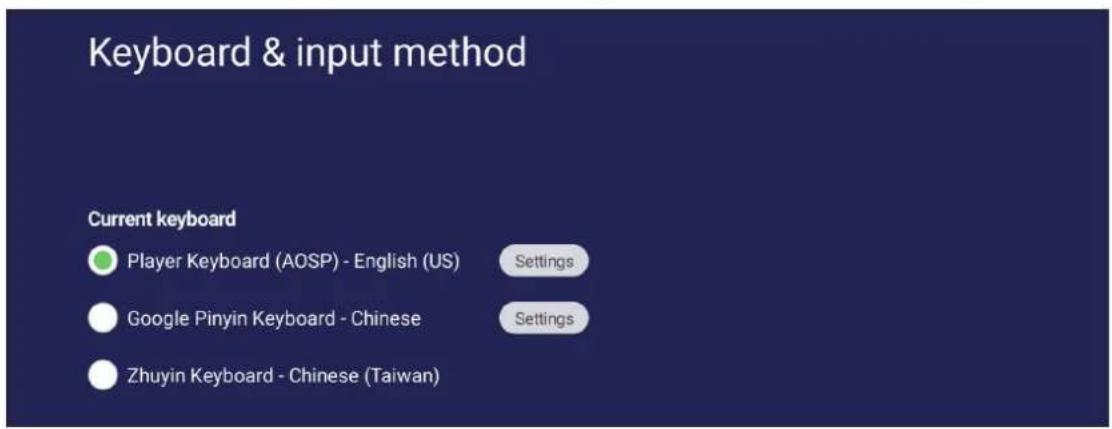

Keyboard & Input Method (Clavier et méthode de saisie)

Active/désactive le clavier visuel et/ou change la méthode de saisie par défaut.

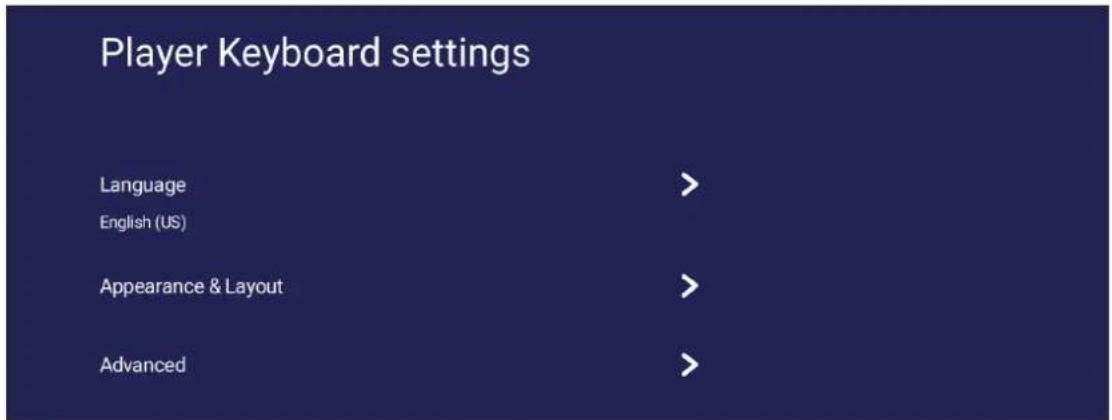

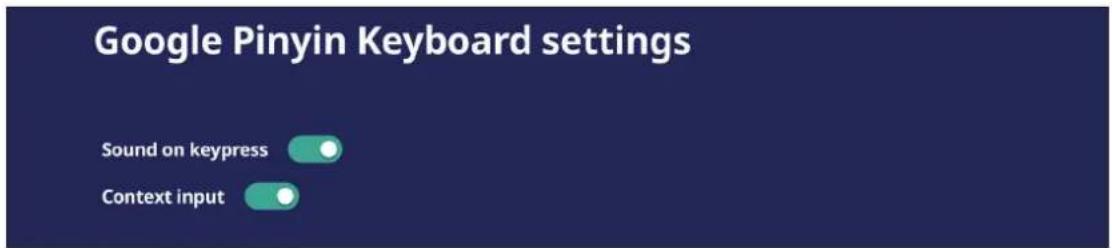

• Touchez Settings (Paramètres) pour acceder aux réglages avancés du clavier.

Date & Time (Date et heures)

Pour ajuster l'heure et le format du système.

Élément Description
Automatic Date & Time (Date et heures automatique)	Lorsque cette option est activée, le ViewBoard synchronise automatiquement la date et l'heure via Internet.
Time Zone (Fuseau horaire)	Sélectionnez le fuseau hora approprié.
Time Format (Format de l'heure)	Choisissez entre le format 12 heures et 24 heures. Active ou désactive le format 24-heures.
Date format (Format de date)	Choisissez l'un des formats de date disponibles.

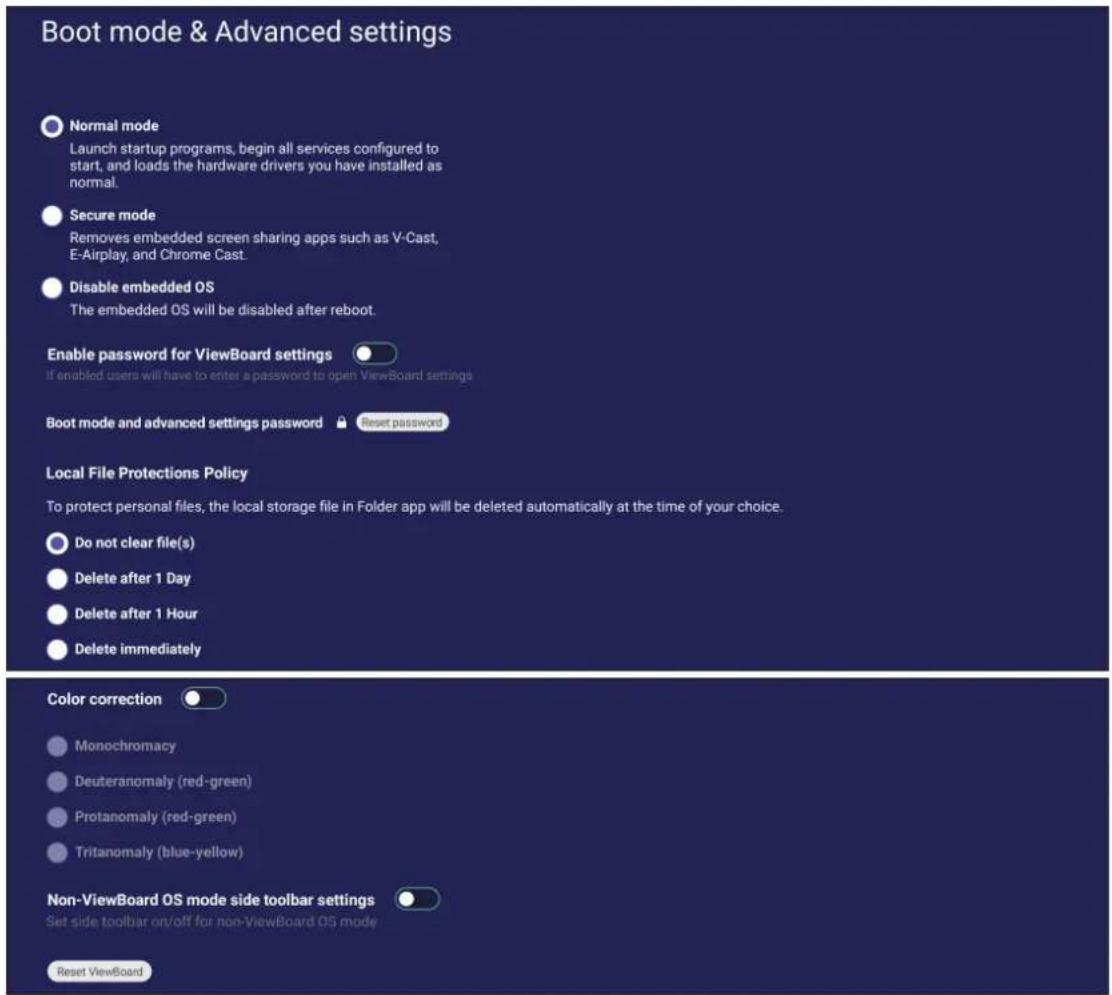

Boot Mode (Mode démarrage)

Permet deCHOISIR le mode de demarrage prefeRED et de parametrer un mot de passe ou un nouveau mot de passage.

Élément Description
Normal Mode (Mode normal)	Les applications de partage d'écran intégrées fonctionneront normalement.
Secured Mode (Mode sécurisé)	Les applications de partage d'écran intégrées seront supprimées.
Disable Embedded OS (Déactiver le SE intégré)	Le système redémarre automatiquement et le SE intégré n'apparaître pas.
ViewBoard Settings Access Password (Mot de passer d'accès aux paramètres ViewBoard)	Verrouillage/déverrouillage des paramètres ViewBoard.
Password for Protection (Mot de passer de protection)	Modifier le mode de démarrage et le mot de passer d'entrée dans les paramètres ViewBoard.
Local File Protection Policy (Politique de protection des fichiers locaux)	Choisir la durée de stockage local des fichiers dans le dossier d'application.
Color Correction (Correction de couleur)	Corrigez les couleurs de l'écran d'affichage du ViewBoard.
Réglage de la barre d'outils latérale en mode système d'exploitation non-ViewBoard	Active la barre d'outils latérale pour les systèmes d'exploitation non-ViewBoard.
Reset ViewBoard (Réinitialiser Board)	Restaure les paramètres par défaut du Board.

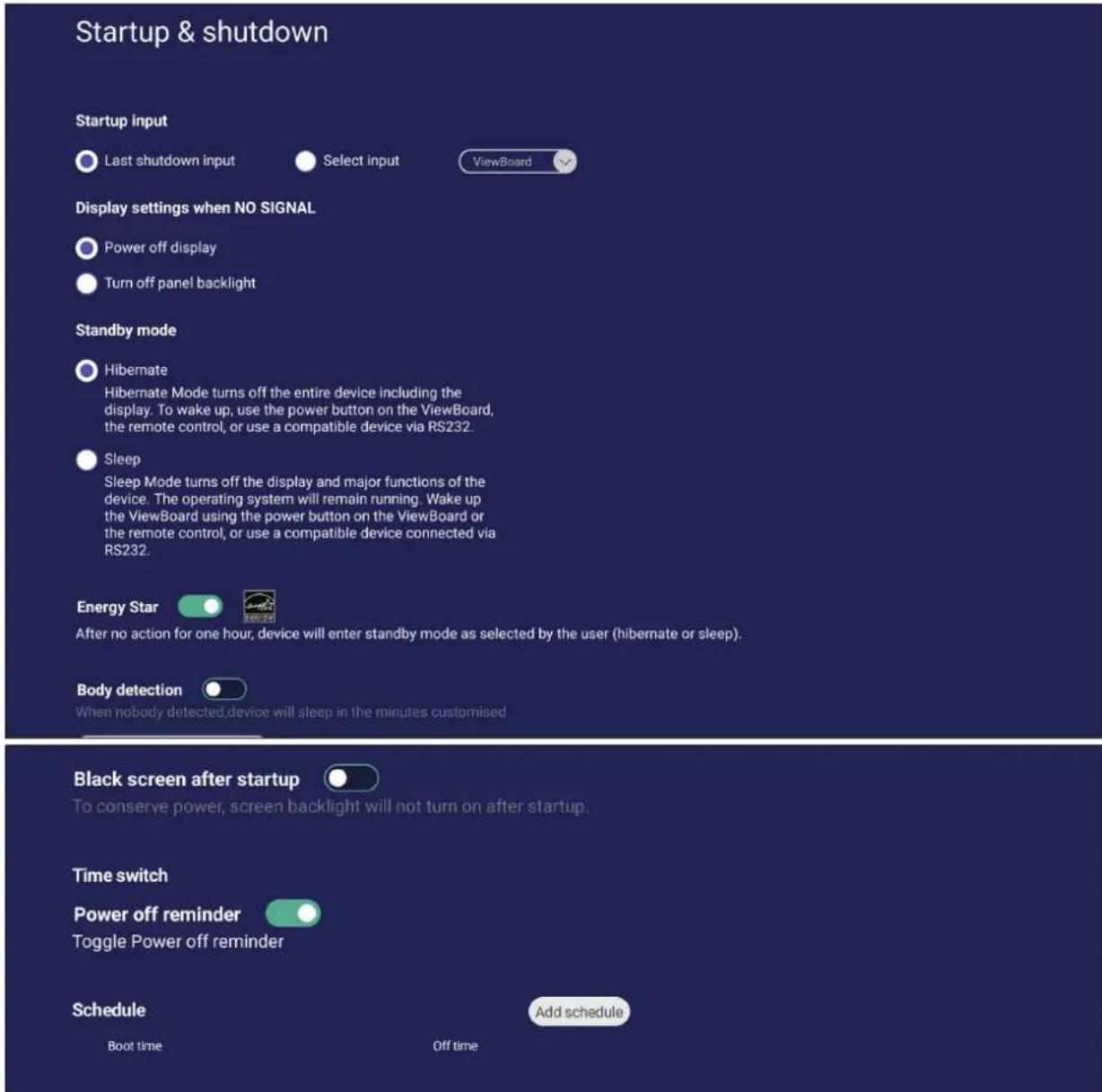

Startup & Shutdown (Démarrage et arrêt)

Réglez les paramètres Startup Input (Entrée démarrage), Standby Mode (Mode Veille), EnergyStar Mode (Mode EnergyStar), Black Screen After Startup (Écran noir après démarrage), la minuterie du Power off Reminder (Rappel de mise hors tension) et Schedule (Programmation).

Élément Description
Startup Input (Entrée démarrage)	Permet de régler la préférence de l'entrée de démarrage.
Display Setting when No Signal (Réglage de l'affichage en l'absence de signal)	Décidez de ce qui se passé avec l'écran lorsqu'il n'y a pas de signal pour les sources HDMI, PC ou VGA.
Standby Mode (Mode Veille)	Décidez de ce qui se passé lorsque vous appuyez sur le bouton Power (Alimentation) quand le ViewBoard est allumé On (Marche).
EnergyStar Mode (Mode EnergyStar)	Permet d'activer automatiquement la mise en veille Sleep Mode (Mode veille) lorsque l'écran est inactifpendant une heures.
Black Screen After Startup (Écran noir après le démarrage)	Lorsque ce mode est activé, le ViewBoard éteindra automatiquement le rétroéclairage après le démarrage.
Time Switch (Minuterie)Power Off Reminder(Rappel de mise hors tension)	Lorsque ce mode est activé, le ViewBoard s'éteindra sans aucun rappel après l'heure d'arrêt programmée.
Schedule (Programmation)	Permet de programmer une heures de démarrage et d'arrêt.

Toolbar Setting (Paramétrage barre d'outils)

Régler les paramètres de la barre d'outils.

Toolbar settings

Side toolbar settings

Show side toolbar

Hide side toolbar

Input Source (Source d'entrée)

Ajustez les noms et les paramètres de la source d'entrée ainsi que les paramètres de la barre d'outils laterale.

Rename Input Source (Renommer la source d'entrée)

Permet de paramétre des étiquettes pour chaque source d'entrée facilement reconnaissables lorsqu'elles s'affichent.

Source

Sortie de veille par source active, Recherche automatique du signal et HDMI CEC puis selectionnez la commutation automatique du port d'entrée.

Élément Description
Wake up by Active Source (Sortie de veille par source active)	L'écran se met en marche automatiquement après avoir branché le cable HDMI lorsque l'écran est éteint.
Signal Auto search (Recherche auto signal)	Lorsque cette option est activée, si la source actuelle n'a pas de signal, le ViewBoard recherche automatiquement les sources d'entrée.
Input Port Auto Switch (Commutation automatique du port d'entrée)	Le signal d'origine est automatiquement envoyé vers un nouveau cable dés son branchement.
Energy Saving (Économie d'énergie)	Paramétrz une durée avant l'accêt si aucun signal n'est détecté.
HDMI CEC	Activez/désactivez les fonctions HDMI CEC.

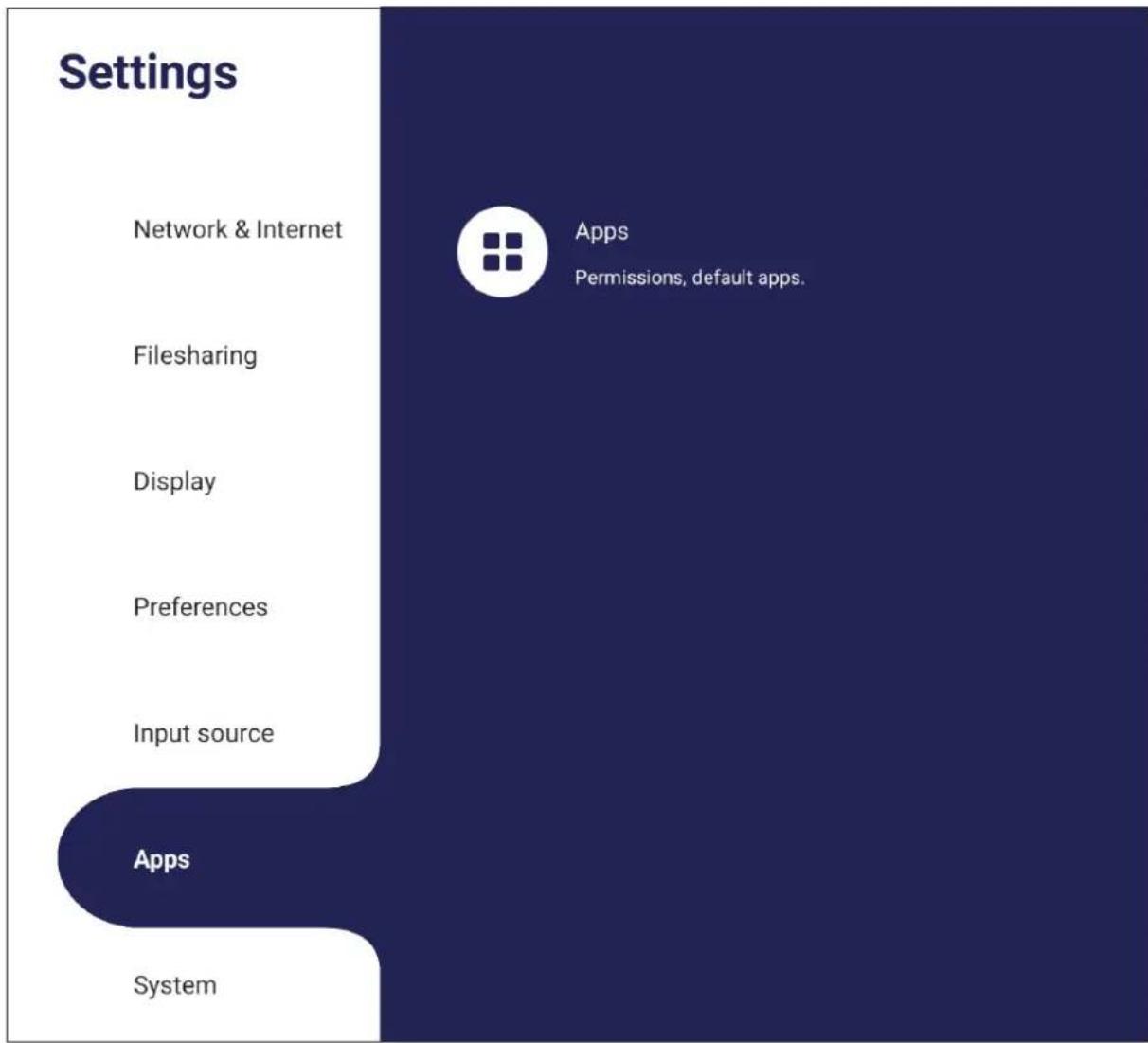

App

L'utilisateur peut afficher les informations des applications et forcer l'arrêt, désinstaller, déplacer sur un stockage USB, effacer les données, effacer le cache et effacer les valeurs par défaut.

REMARQUE :

• Les applications préinstallés ne peuvent pas être désinstallées.
• Certaines applications ne peuvent pas etre déplacées avec la fonction de stockage USB.
• Certaines applications ne peuvent pas prendre en charge l'effacement des valeurs par défaut.

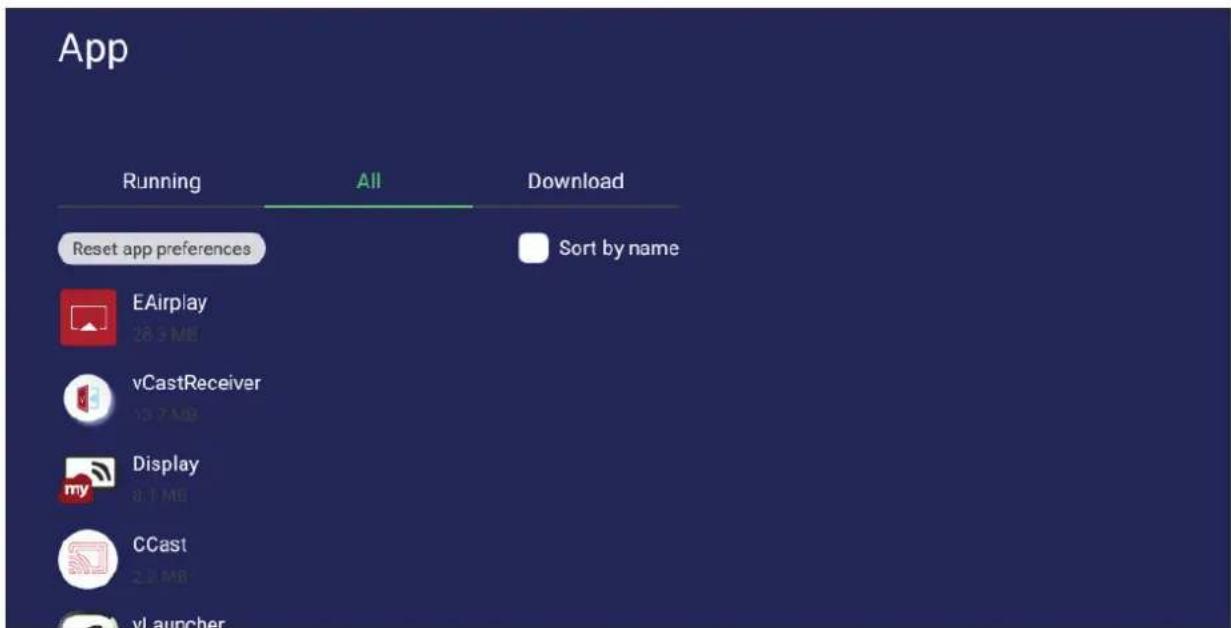

APP

Permet d'afficher les applications installées ou en cours d'exécution. Touchez les applications pour obtenir des informations plus détaillées et les options.

• En touchant une application en cours d'exécution, vous verrez plus d'informations, vous pourrez stopper l'application ou obtenir un rapport.

• Sélectionnez All (Toutes), Download (Téléchargees), ou USB storage (Stockage USB) pour obtenir la liste de toutes les applications installées.

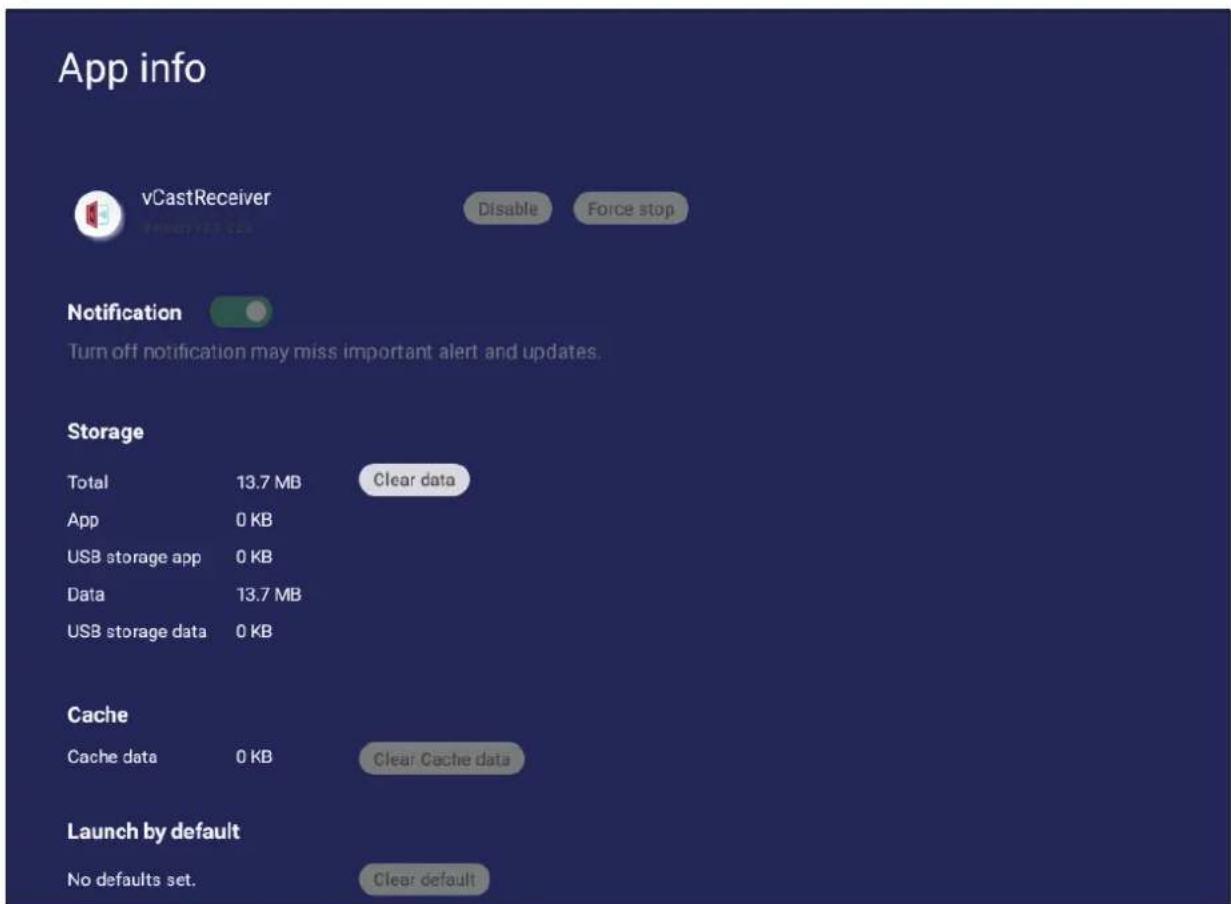

• Touchez une application pour afficher des informations supplémentaires et des options.

System (Système)

Permet d'afficher et d'ajuster les paramètres Clone to USB (Cloner sur USB), Display ID (ID de l'affichage), Security (Sécurité), System Update (Mise à jour système), et About device (À propos de l'appareil).

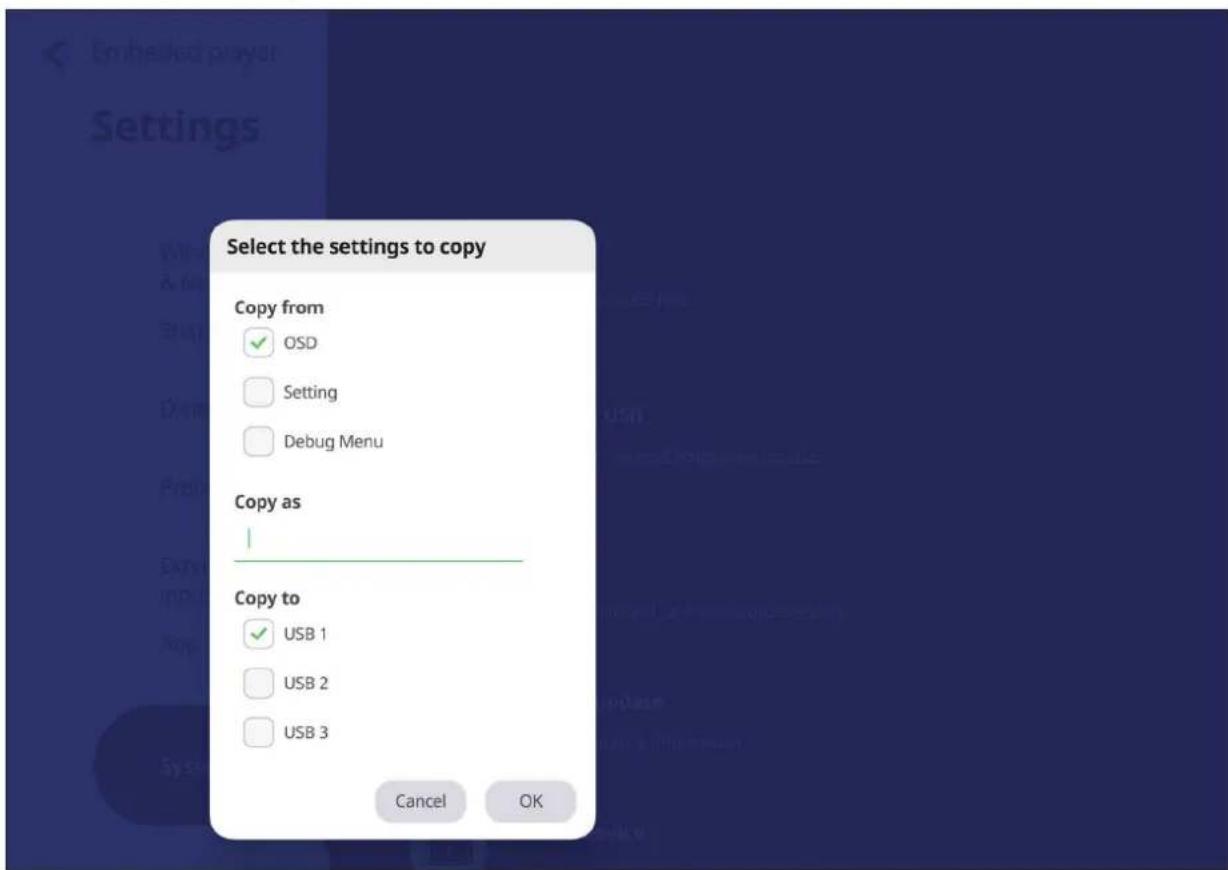

Clone to USB (Cloner sur USB)

Permet de copier les paramètres sur un lecteur USB externe.

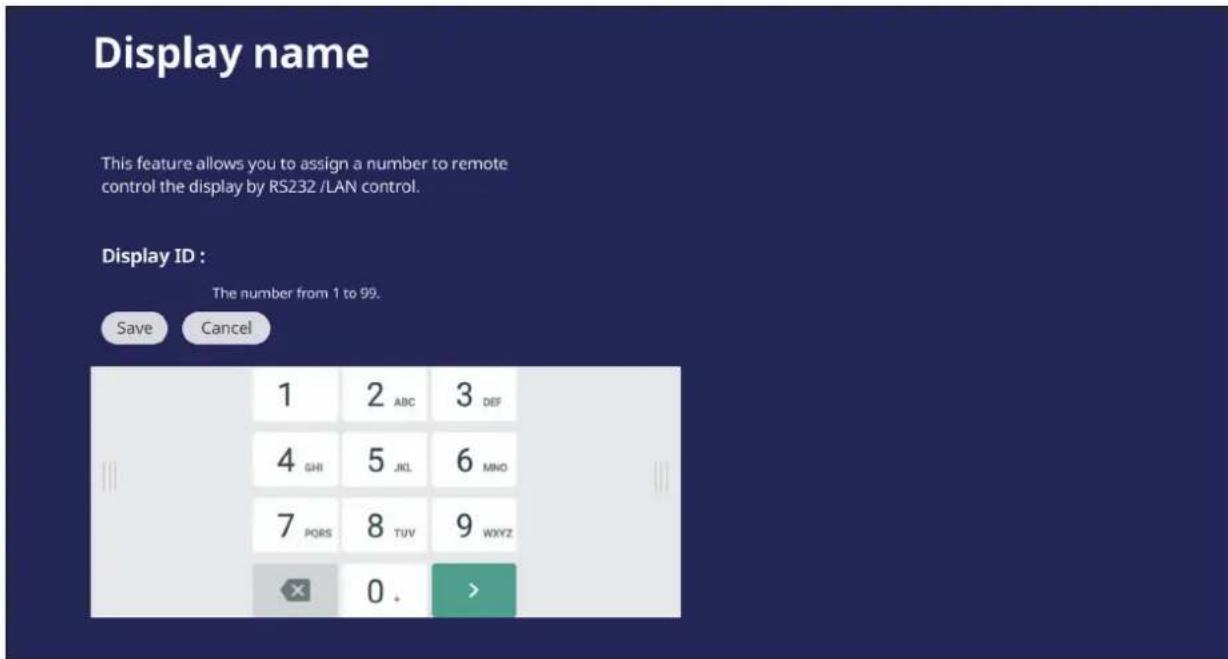

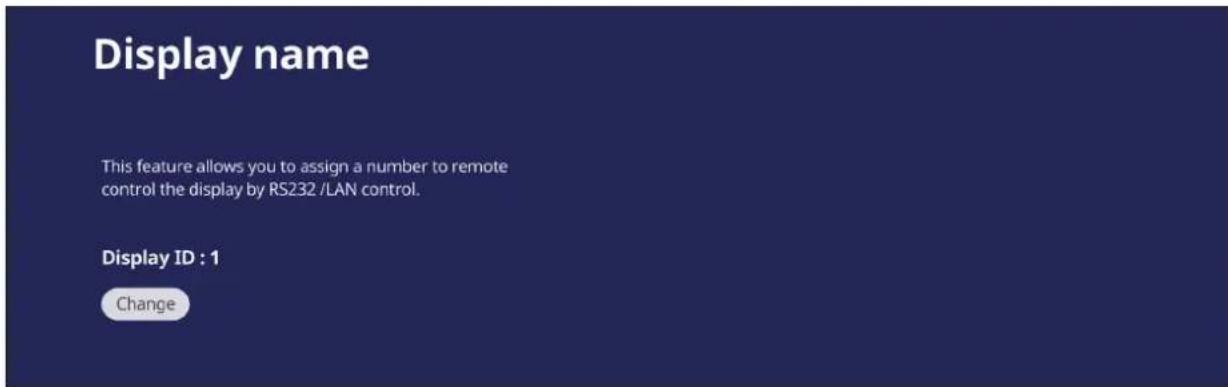

Display ID (ID d'affichage)

Permet d'assigner un numéro pour commander à distance l'affichage par RS-232/LAN.

• Pour assigner ou modifier les paramètres d'identification de l'affichage, touchez Change (Modifier) et saisissez un numéro.

REMARQUE: L'ID de l'affichage est destiné aux utilisateurs RS-232, et la plage est comprise entre 01 et 99.

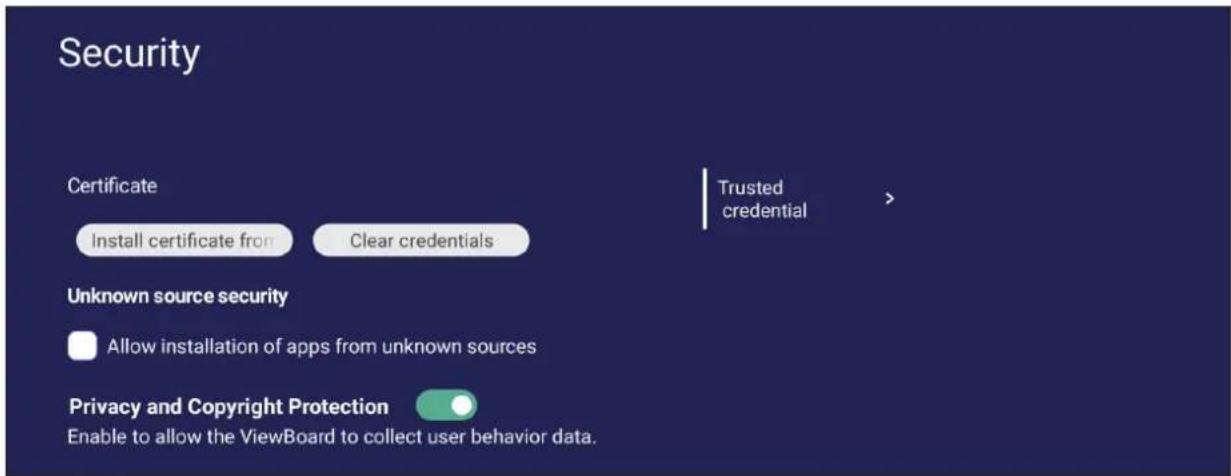

Security (Sécurité)

Permet de vérifier le Certificate (Certificat), le stockage du Trusted Credential (Autorisations d'identités connues), et les paramètres d'installation de Unknown sources (Sources inconnues).

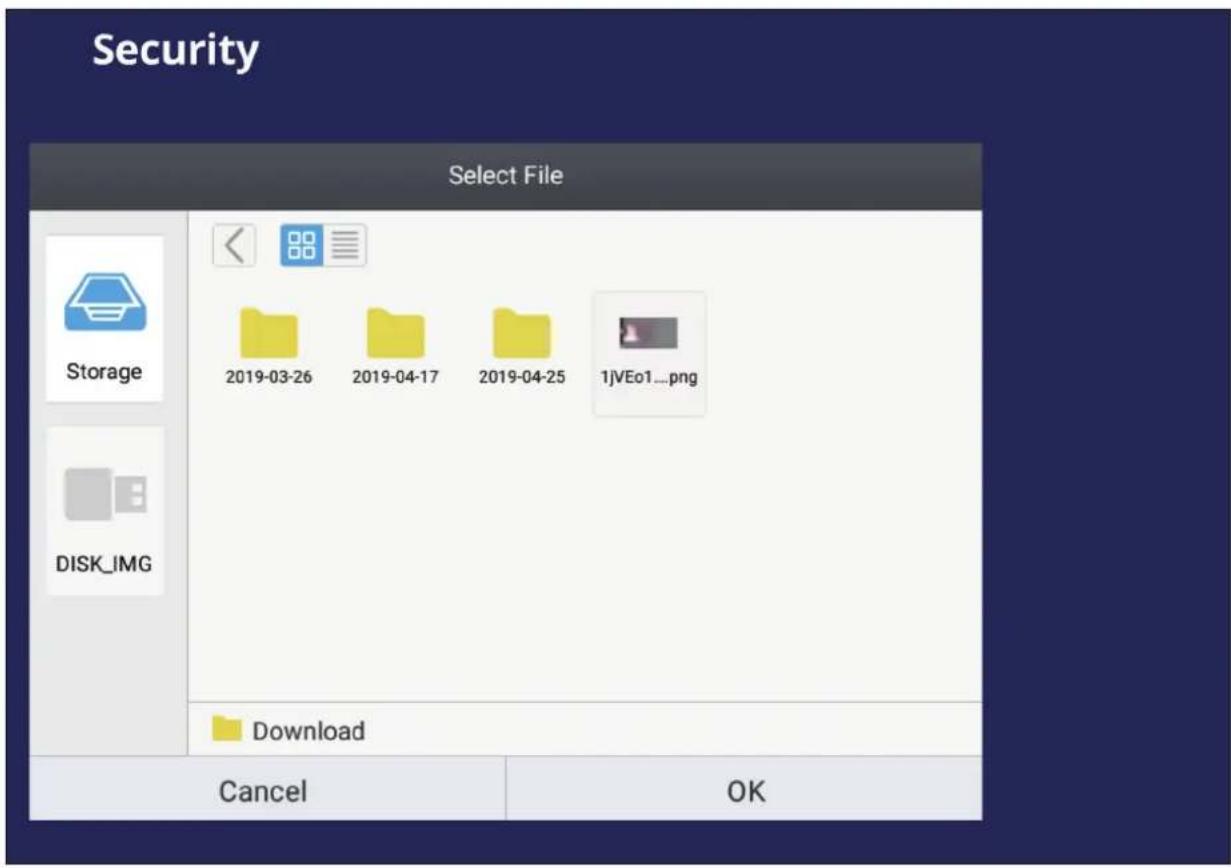

• Touchez Install certificate from storage (Installer le certificat à partir du stockage) pour ajouter des certificates supplémentaires.

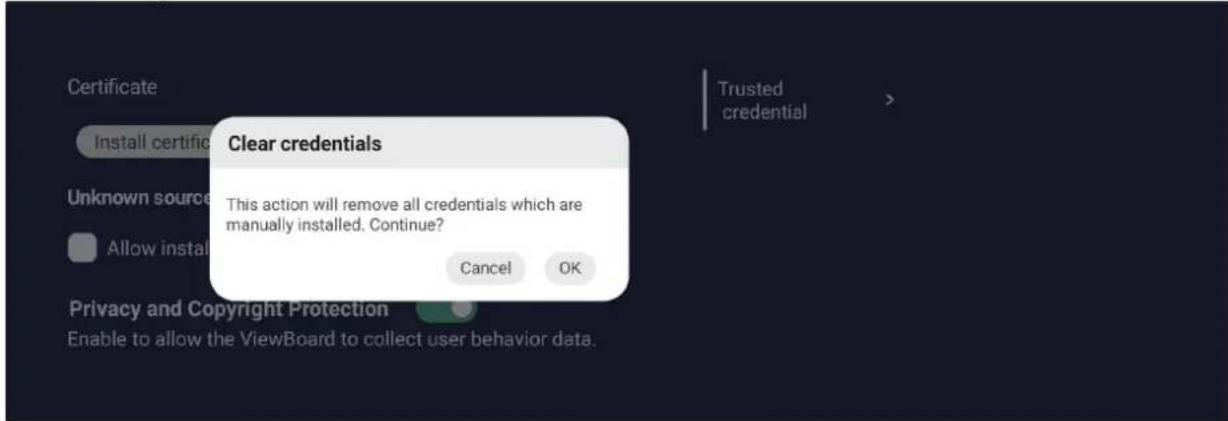

• La sélection de Clear Credentials (Effacer les certificates d'identité) va supprimer automatiquement tous les certificates installés manuellement.

REMARQUE: Les certificates d'identité préinstallés ne peuvent pas été effacés.

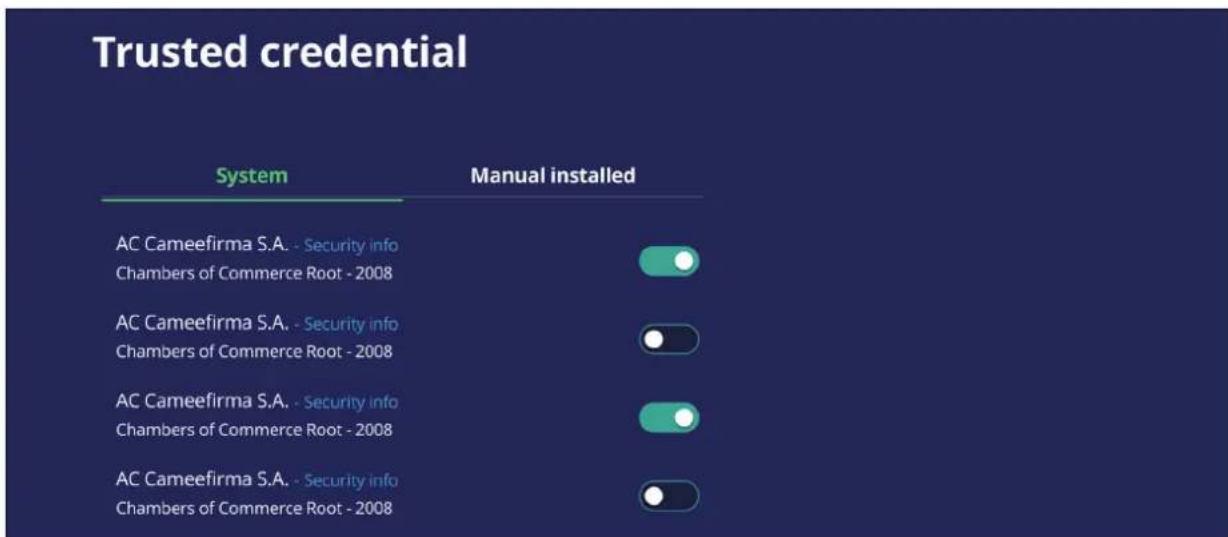

• Dans Trusted Credentials (Autorisations d'identités connues), vous pouvez afficher et éoperator tous les certificates CA installés et fiables.

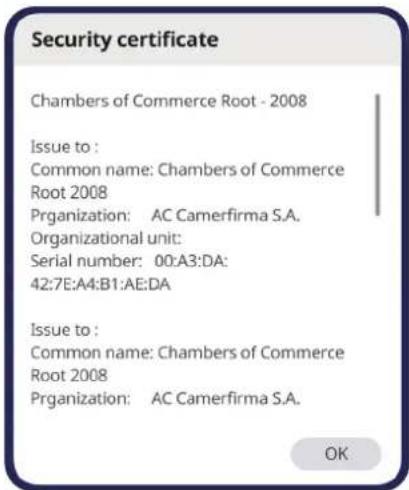

• Pour des informations plus détaillées, touchez un certificat.

• Pour autoriser l'installation d'applications de sources inconnues, cochez la case sous Unknown source security (Sécurité des sources inconnues).

REMARQUE: Les applications de sources inconnues peuvent ne pas etre compatibles ou ne pas fonctionner correctement.

System Update (Mise à jour du système)

Le ViewBoard recherche automatiquement les mises à jour logicielles chaque fois qu'il est connecté à Internet (OTA). En un seulblick, les utilisateurs peuventmettre à jour la version du logiciel du ViewBoard.

Élément Description
Auto Update (Mise à jour automatique)	Lorsque l'écran est étéint, le système va automatiquement chercher une nouvelle version. S'il trouve une nouvelle version, il va automatiquement procédé à sa mise à jour. Une fois la mise à jour terminée, le système s'éteint.
Schedule (Programmation)	Permet de réglez l'heure.
Manual Update (Mise à jour manuelle)	Permet de mettre à jour le logiciel manuellement.

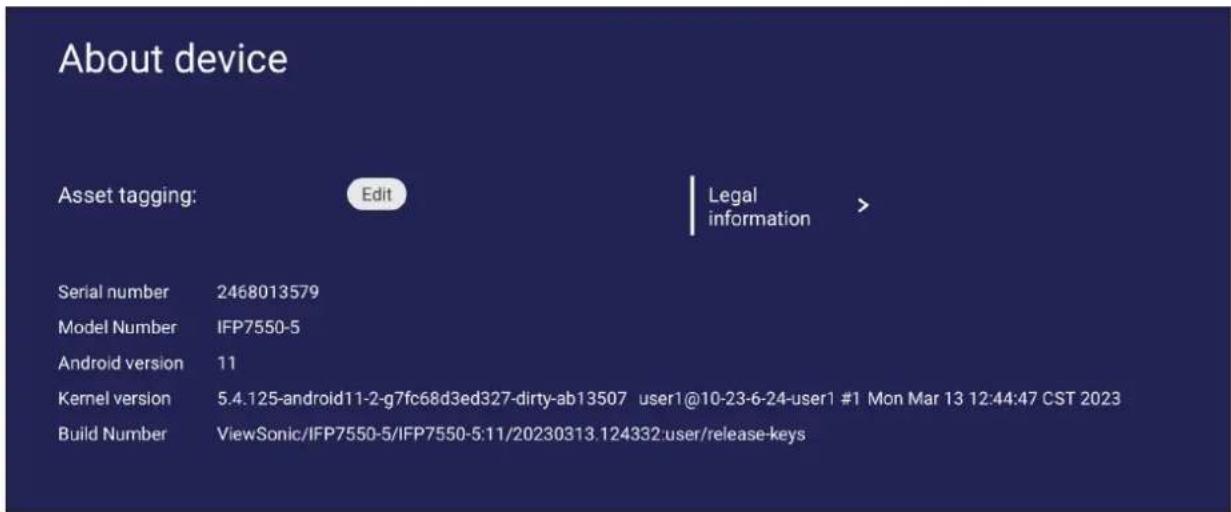

About Device (À propos de l'appareil)

Affiche les informations relatives au lecteur intégré, Legal information (Informations légales), et Asset Tagging (Étiquetage de ressources).

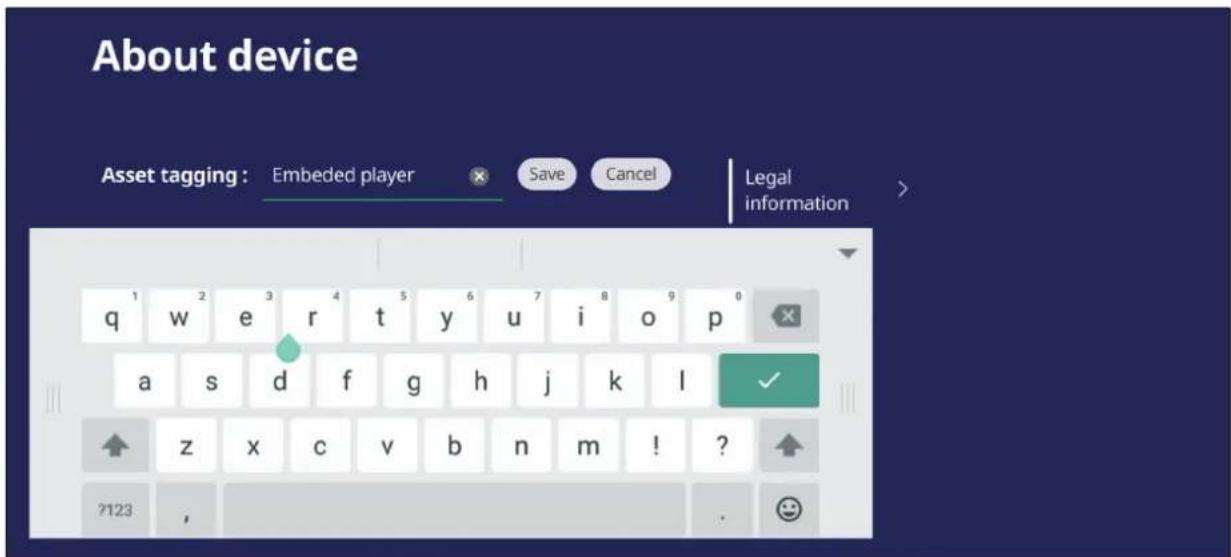

• En selectionnant Edit (Éditer), il est possible d'ajuster les informations relatives aux ressources.

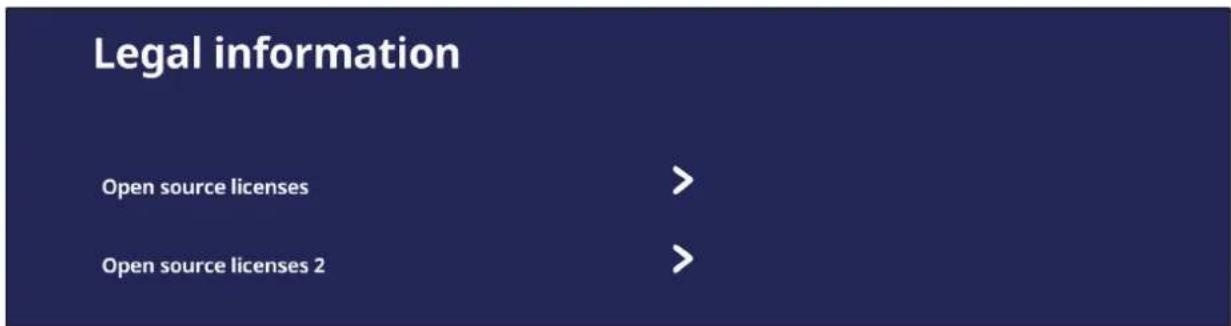

• Touchez Legal information (Informations légales) pour vérifier les licences op-source.

Applications et paramètres intégrés

Air Class

Affiche les questions du quiz sur le ViewBoard et permet à jusqu'à 30 utilisateurs mobiles de soumettre des réponses à distance. Qu'il s'agisse de questions àCHOIX unique ou a choix multiple, le ViewBoard enregistrera les résultats de chaque apparéil utilisé.

Air Class

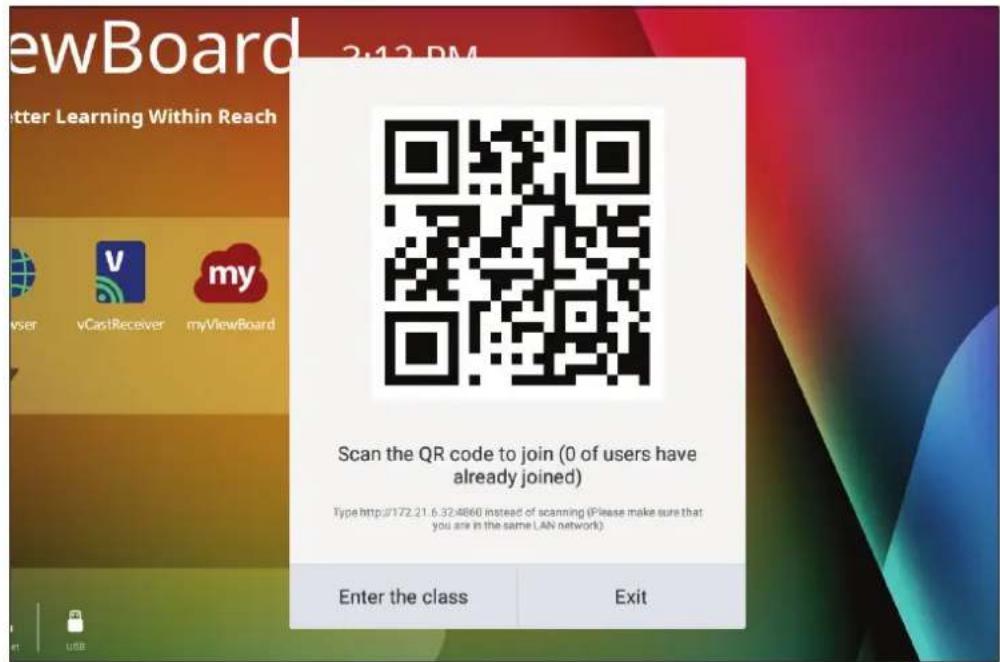

Informations sur le réseau

• Les péripériques PC (Windows/Mac/Chromebook), les tablettes / mobiles (iOS/Android) et le ViewBoard doivent tous être connectés au même sous-reseau LAN.
• Ports:TCP 8080

Pour lancer Air Class :

1. Appuyez sur l'icone de déclenchement de la barre d'outils et Sélectionnez l'icone d'autres outils. Sélectionnez ensuite l'icone Air Class.
2. Sélectionnez Enter the class (Entrer dans la classe).

1. Choisissez parmi les fonctions interactives disponibles au bas de l'écran.

Élement Description
ACD	Voter	Questions àCHOIS unique et multiple.
YBC	Jugement	Questions vrai/faux.
C	Participant	Rivalisez pour répondre le premier.
D	Sélecteur	Sélectionnez aléatoirement un participant.
E	Grouper	Assignez des participants à des groupes.
F	Message	Autorisez/Interdisez les participants à diriger les messages sur ViewBoard.
G	Gestionnaire	Ajoutez des participants.
E	Quitter	Quittez Air Class.

Voter

1. Sélectionnez l'icone Single choice (Choix unique) ou Multiple choice (Choix multiple) pour désir le type de réponse préfééré.

1. Cliquez sur l'icone BEGIN VOTING (COMMENCER LE VOTE) pour laisser les participants commencer.

1. Lorsque les participants ont terminé et ont appuyé sur OK, le ViewBoard affichera le nom du participant sur l'écran.

1. Appuyez sur FINISH VOTING (ARRÊTER LE VOTE) pour fermer le quiz.

1. Les « Statistiques de réponse » des participants s'afficheront ensuite.

1. Choisissez la bonne réponse pour afficher le taux de réponses correctes.

1. Cliquez sur l'icone Expliquer () pour une analyse plus détaillée.

Jugement

1. Cliquez sur l'icone BEGIN VOTING (COMMENCER LE VOTE) pour permettre aux participants de commencer un questionnaire Vrai/Faux.

1. Lorsque les participants ont terminé et ont appuyé sur OK, le ViewBoard affichera le nom du participant sur l'écran.

1. Appuyez sur FINISH VOTING (ARRÊTER LE VOTE) pour fermer le quiz.

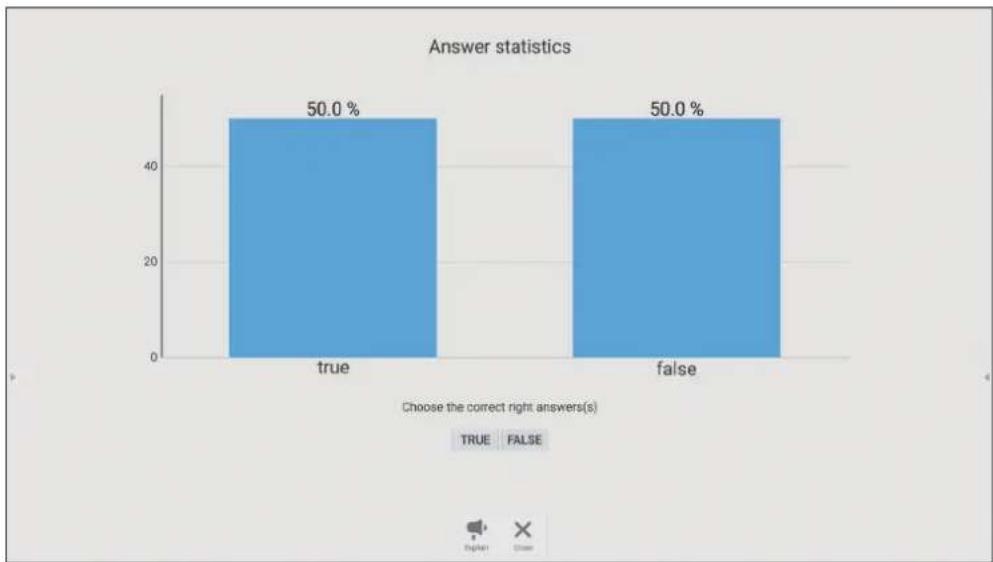

1. Ensuite, les « Statistiques de réponse » des participants s'affichent.

1. Choisissez la bonne réponse pour afficher le taux de réponses correctes.

1. Cliquez sur l'icone Expliquer () pour une analyse plus détaillée.

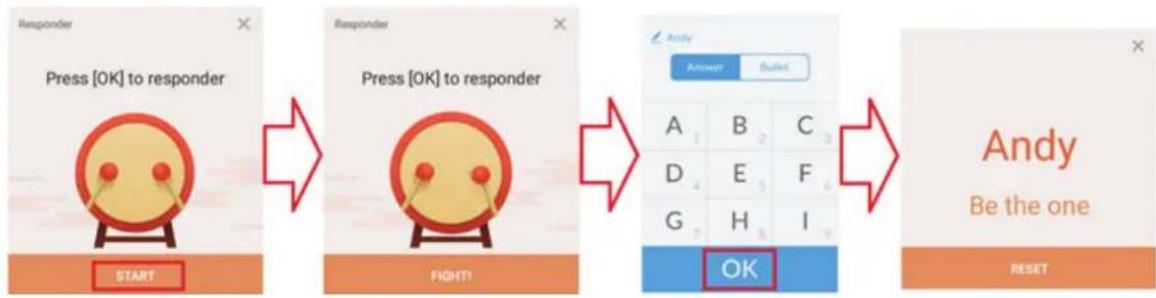

Participant

Les participants se dépêchent de sélecçonnner leur réponse puis appuient sur OK pour soumère leur réponse.

Sélecteur

1. Sélectionnez l'icone « Sélecteur »
2. Reglez le nombre de participants à seLECTIONner.

REMARQUE: Le nombre de participants pouvant être sélectionnés sera base sur le nombre total de participants.

1. Appuyez sur START (COMMENCER) pour commencer une sélection aléatoire.

1. Le nom du participant sélectionné s'affichera.

Grouper

Selectionne z l'icone pour assigner des participants à des groupes.

Message

Pour permettre les messages :

1. Appuyez sur l'icone « Message » pour activer la fonction.

2. Les participants peuvent selectionner l'icone Message pour modifier l'interface du message.

1. Les participants entrent leur message puisclinquent sur SEND (ENVOYER).

1. Le message se defilera en haut du ViewBoard.

Gestionnaire

Sélectionnez l'icone pour permettre à plus de participants de joindre la classe.

Quitter

Sélectionnez pour quitter l'interface Air Class.

myBoard Display

Miroir d'écrans sans fil vers un écran plus grand.

Pour partager un écran vers un ViewBoard avec myViewBoard Display :

1. Ouvrez myViewBoard Display sur le ViewBoard sur lequel vous souhaitez partager votre écran.
2. Sur l'appareil à partir duquel vous VOULEZ partager l'écran, allez sur : https://myviewboard.com/display.
3. Saisissez le Display Code (Code d'affichage) et le One Time Password (mot de passage à usage unique) pour le ViewBoard avec lequel vous souhaitez partager. REMARQUE: Notez que le mot de passage est actualisé toutes les 30 secondes.

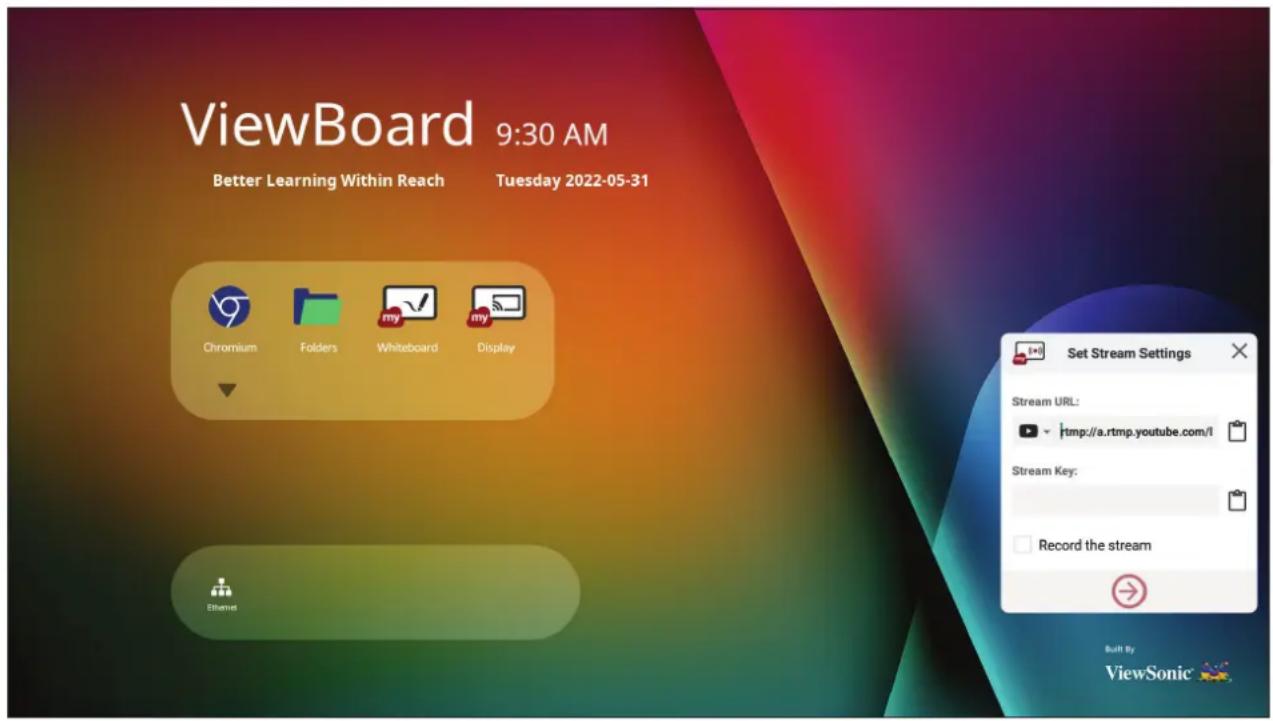

myBoardLive

Permet de diffuser des sessions de tableau blanc.

Une Stream URL (URL de streaming) et une Stream Key (Clé de streaming) sont nécessaires pour faire un streaming en direct. Le Stream URL (URL de streaming) s'affiche automatiquement après la sélection du service de streaming dans myViewBoard Live.

REMARQUE: La Stream Key (Clé de streaming) est fournie par le service de streamingChoisi.

Dans myBoard Live :

1. Lance myBoard Live.
2. Saisissez les informations demandées.
3. Cochez la case Record the stream (Enregistrer le streaming) pour enregistrer une copie sur le ViewBoard (si applicable).
4. Appuyez sur l'icone en forme de flèche pour commencer le streaming.

Dans le tableau de bord du service de streaming besoini :

1. Vérifiez qu'il est capable de receivevoir le streaming avec succès.
2. Pour arrêté le streaming, localisez et cliquez sur le bouton « End Stream » (Arrêté le streaming) sur le tableau de bord du service choisi.

REMARQUE: Pour en savoir plus sur myViewBoard Live, visitez : https://wiki.myviewboard.com/MyViewBoard_Live.

myBoardManager

Gérez à distance des installations multiples d'appareils ViewSonic.

Une fois que les apparciels ont ete configurés et que myViewBoard Manager a ete installed, ils peuvent etre ajoutes a l'entite et geres a distance avec l'application de gestion Web.

REMARQUE: Uniquement disponible pour les administrateurs des entités dans myviewboard.com après s'être identifié.

Ajouter un apparéil

Sur l'appareil à gérer :

1. Telechargez et installez myBoard Manager.
2. Ouvrez myViewBoard Manager et notez le code PIN à 6 chiffres affché.

Dans l'application Web de myViewBoard Manager sur myviewboard.com :

1. Cliquez sur Add Device (Ajouter périphérique).
2. Saisissez le code PIN à 6 chiffres reçu précédemment.
3. Nommez le périphérique (si applicable).
4. Cliquez sur Add (Ajouter).

REMARQUE: Pour en savoir plus sur myViewBoard Manager, visitez : https://wiki.myviewboard.com/MyViewBoard_Manager.

myBoard Record

Permet de capturer en format video tout ce qui est affiché sur l'écran.

Pour lancer l'application d'enregistrement d'écran :

1. Sélectionnez l'icone myViewBoard Record dans le tiroir d'applications.
2. Sélectionnez les configurations d'enregistrement désirées.

1. Appuyez sur la coche et un compte à rebours de trois (3) secondes démarre. L'enregistrement de l'écran commence immédiatement après la fin du décompte.
2. ÀpRES l'arrêt de l'enregistrement, vous pourrez prévisualiser la video, l'enregistrrer ou la supprimer.

myBoard Whiteboard

Uneapplicationde tableau blanc numérique.

REMARQUE: Pour en savoir plus sur myViewBoard Whiteboard, visitez : https://wiki.myviewboard.com/Whiteboard for Android.

Barredoutils flottante

Élément Description
←↑	Déplacer	Déplace la barre d'outils flottante.
	ModePrésentation	Commute entre les modes de presentation et de préparation.
	Coller depuis le presse-papiers	Insère le contenu actuel du presse-papiers dans la toile.
←	Pagepréciédente	Va à la page précédente (si la toile a plusieurs pages).
→	Page suivante	Va à la page suivante (si la toile a plusieurs pages).
+	Nouvelle page	Ajoute une nouvelle toile.
	Pages dans le tableau blanc	Créez, sélectionnez, réorganisez, copiez et supprimez des pages.
Élement Description
	Capture d'écran	Capturez des écans, enregistrez des vidés et sons audio.
	Déplacer	Sélectionnez et maintenez,enforcé pour déplacer la barre d'outils vers la gauche,la droite ou le bas de l'écran.
	Fichier	Ouvrez, enregistrez,exportez et imprimez des fichiers de tableau blanc.
	Toile magique	Importez des ressources (image,vidéo,audio,etc.) dans le tableau blanc.
	Navigateur intégré	Ouvrez le navigateur intégré pour acceder aux ressources Internet,qui peuvent être glissées et déposées sur la toile.
	Canevas Infini	Faites glisser pour déplacer la toile. Utilisez deux mains pour effectuer un zoom avant/arrière.Sélectionnez à nouveau pour obtenir un aperçu général.
	Sélection	Sélectionnez des objets,du texte et d'autres éléments sur la toile.
	Marqueur	Outils d'écriture et options de personnalisation.
	Gomme	Effacez des objets ou effacez la page.
	Formes et lignes	Dessinez des formes,des flèches et ajoutez des tableaux.
T	Texte et écriture manuscrite	Ajoutez une zone de texte.
	Annuler	Annuler les actions précédentes.
	Rétablir	Restaurer les actions précédentes.
my	Se connecter	Connectez-vous à un compte myViewBoard.
	Gestion de l'arrière-plan	Modifiez l'arrière-plan de la toile.
	Paramètres de FollowMe	Affichez des images personnalisées téléchargées sur un compte de stockage en nuage.
	Palette de couleurs	Choisissez des couleurs solides ou dégradées pour l'arrière-plan.
	Préinstallé	Choisissez des arrières-plans qui ont été préinstallés avec Whiteboard.
	Originaux myViewBoard	Affichez le contenu original créé par myViewBoard.
	Disque dur local	Utilisez les images du disque dur local.

ViewBoard Cast

Fonctionnant avec le logiciel ViewBoard® Cast, l'application vCastReceiver permettra à ViewBoard® de receivevoir les écrons d'ordinateurs portables avec vCastSender (Windows/Mac/Chrome) et les écrons, les photos, les vidés, les annotations et laamera des téléphones mobiles des utilisateurs (iOS/Android).

Informations sur le réseau

• Le logiciel ViewBoard® Cast, les ordinateurs portables et les apparciils mobiles peuvent tous se connecter au même sous-reseau et à travers le réseau du sous-reseau.
• Les apparêls connectés seront affichés dans la « Liste des apparêls » sur la même connexion de sous-réseau.
• Si un apparéil n'apparait pas dans la « Liste des appareils », l'utilisateur devra entraîr le code PIN à l'écran.

ViewBoard Cast est un système de communication de données pair à pair sans fil, c'est pourquoi les paramètres de port ci-dessous sont nécessaires :

Ports :

• CP:56789,25123,8121,et 8000
• UDP:48689 et 25123

Port et activation DNS :

Cast I'envoyeur à partir d'appareils basés sur Windows, Macbook et Chrome

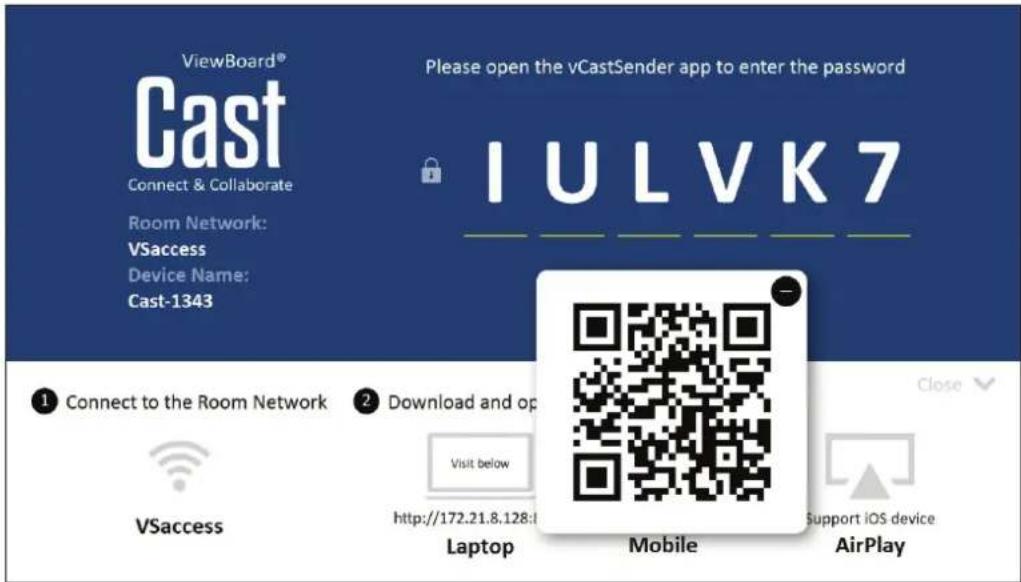

Appareils Mac, Windows et Chrome :

1. Assurez-vous que votre apparéil est connecté au même réseau que le ViewBoard.
2. Visitez l'adresse indiquée sur le ViewBoard pour télécharger l'application.
3. Lancez l'application et cliquez sur le bouton de connexion a cote du nom du périphérique.

REMARQUE: Si le périphérique n'est pas affché dans la liste, cliquez sur Connect with PIN-Code (Connexion avec code PIN) et entrez le code PIN affché sur le ViewBoard.

Émetteur Cast à partir d'appareils mobiles : téléphones / tablettes basés sur iOS (iPhone, iPad) et Android OS.

Android/iOS :

1. Assurez-vous que votre apparéil est connecté au même réseau que le ViewBoard.
2. Scannez le Code QR indiqué sur le ViewBoard pour un téléchargement direct depuis le serveur ou depuis Google Play Store ou Apple Store.
3. Lancez l'application et selectionnez le nom du périphérique et entrez le code pour vous connecter. Vous pouze également entra r directement le code PIN affiché sur le ViewBoard pour vous connecter.

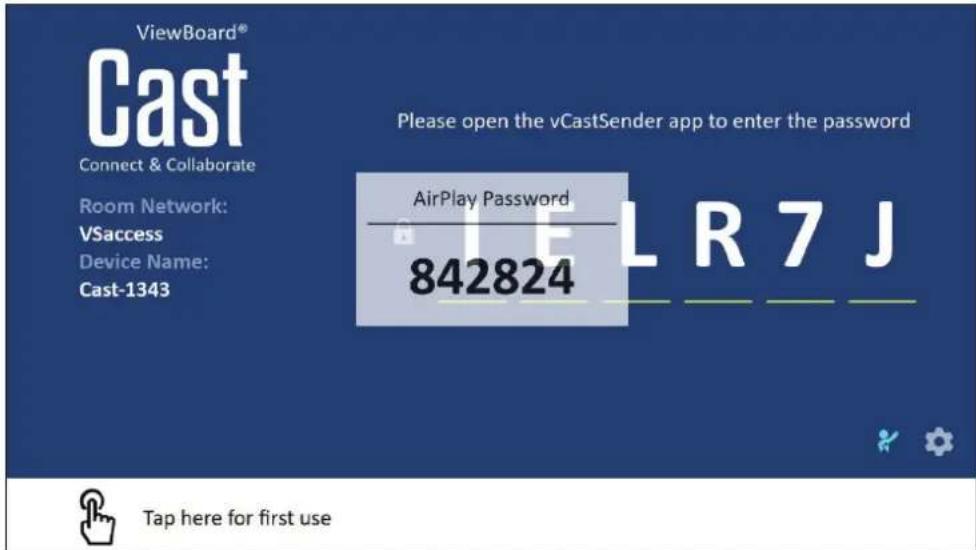

Apple AirPlay®:

1. Assurez-vous que votre apparéil est connecté au même réseau que le ViewBoard.
2. Ouvrez directement AirPlay et Sélectionné le nom du périphérique pour vous connecter.
3. Un autre mot de passer AirPlay sera generations à l'écran pour la connexion.

Émettez Cast à partir d'un apparéil mobile qui prend en charge l'annotation

Élement Description
	Basculer	Masque ou affiche la barre d'outils.
	Accueil	Retourne à l'écran d'accueil.
←	Retour	Retourne à l'écran d'opération précédENT.
	Dossier:	Affiche ou ouvre le fichier interne de l'appareil mobile
	Partage d'écran	Partage l'écran. REMARQUE: Compatible Android 5.0 et ultérieur.
	Toucher	Change à mode tactile.
	Marqueur	Faites des annotations, et modifiez la couleur et l'épaisseur.
	Effacer	Efface tout ce qui se trouve sur l'écran.
	Caméra	Utilisez laamera et envoyez l'image à ViewBoard.

Autres applications par défaut Chrome

Navigateur Web pour surfer Internet.

Dossiers

1. Affichage des périphériques de stockage

Selectionnez le périphérique de stockage approprié.

2. Icônes

Élement Description
	Quitter	Quitte les dossiers
	Trier	Trie les fichiers
	Miniature	Affiche les fichiers sous forme de vignettes
	Liste	Afficher les fichiers sous forme de liste
	Sélection-ner	Choisissez un:fichier
	Ajouterdossier	Ajoute un dossier
	Copier	Copie un:fichier
	Coller	Colle un:fichier
	Couper	Coupe un:fichier
	Supprimer	Supprime un:fichier
	Renommer	Renomme un:fichier
	Plus	Afficher d'autres fonctions

3. Menu File Type (Type de fichier)

Élement Description
Tout	Tous les types de fischiers
Doc	Fichiers Office
Remarque	Image stockée par myViewBoard, la barre d'outils lérale et le bouton Capture d'écran de la télécommande.
Image	Fichiers image
Médias	Fichiers audio et vidéo

4. Informations du fichier

Prévisualisez le fichier, affichez le nom du fichier, la taille, la résolution et la date de creation.

5. Zone d'affichage principale

Pour afficher les fichiers du type correspondant.

OfficeSuite

Créez, modifiez et visualisez des documents, des feuilles, desprésentations et des PDF.

OfficeSuite.

Verrouiller l'écran

Permet de définir un mot de passer pour le verrouillage de l'écran et d'activer le verrouillage de l'écran.

REMARQUE: En cas d'oubli du mot de passer, utilisez la télécommande et saisissez INPUT-0-2-1-4 (ENTRER 0-2-1-4) pour rétabrir le mot de passer par défaut.

Pour saisir le mot de passer du verrouillage d'écran :

1. Allez dans : Settings (Paramétres) > Display (Affichage) > Password for screen lock (Mot de passer du verrouillage d'écran), ou Sélectionnéz l'icone Verrouillage de l'écran dans la liste des applications.

REMARQUE: Si vous sélectionnez l'icone Verrouillage de l'écran alors qu'aucun mot de passer n'a été définit, le message suivant va s'afficher :

1. Sélectionnez Set Password (Définir mot de passer) et saisissez un nouveau mot de passer à quatre (4) chiffres. Puis sélectionné OK.

1. Maintenant, lorsque vous sélectionnerez l'icone Verrouillage écran, l'écran sera verrouillé.

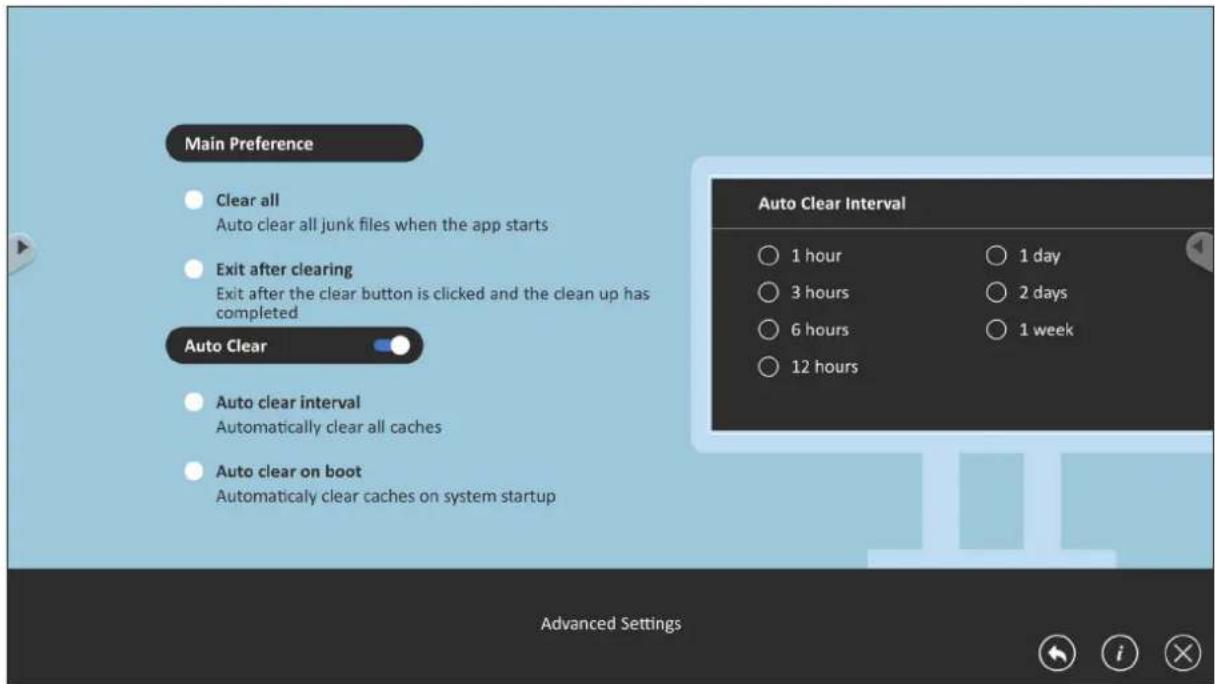

vSweeper

Permet de supprimer les données inutiles et les fichiers indésirables.

Les paramètres avancés peuvent également être personnalisés en fonction des besoin de l'utilisateur.

Protocole RS-232

Ce document décrit les specifications de l'interface matérielle et les protocoles des logiciels pour l'interface de communication RS-232 entre ViewSonic LFD et le PC ou d'autres unités de contrôle avec le protocole RS-232.

Le protocole contient trois sections de commande :

• Set-Function
  Get-Function
  Mode telecommande traversant

REMARQUE: Ci-dessous, « PC » représenté toutes les unités de contrôle qui peuvent envoyer ou receivevoir la commande de protocole RS-232.

Description

Specification du matériel RS-232

Port de communication ViewSonic LFD à l'arrière :

1. Type de connecteur : DSUB maje 9 broches (ou connecteur maje de 3,5 mm)
2. Utilisation d'un cable croisé (modem nul) pour la connexion
3. Affectation des broches :

DSUB femelle 9 broches

DSUB male 9 broches

# Broche Signal Remarque
1 NC
2 RXD	Entrée de l'affichage
3 TXD	Sortie de l'affichage
4 NC
5 MASSE
6 NC
7 NC
8 NC
9 NC		Fournit l'alimentation +5V/2A à un dongle externe spécifique *3.0
Trame MASSE

Connecteur cylindrique de 3,5 mm (alternative pour espace limite)

Élément	Signal	Remarque
Conseil	TXD	Sortie de l'affichage
Bague	RXD	Entrée de l'affichage
Manchon	MASSE

Spcification du matériel LAN

Port de communication ViewSonic LFD à l'arrière :

1. Type de connecteur : 8P8C RJ45
2. Affectation des broches :

# Broche Signal Remarque
1 TX+	Sortie de	l'affichage
2 TX-	Sortie de l'affichage
3 RX+	Entrée de	l'affichage
4 BI_D3+ Pour boîtier 1G
5 BI_D3- Pour boîtier 1G
6 RX-	Entrée de	l'affichage
7 BI_D4+		Pour boîtier 1G
8 BI_D4- Pour boîtier 1G
Trame	MASSE

Réglage de la communication RS232

• Choix du débit en bauds : 9600bit/s (fixe)
• Bits de données : 8 bits (fixe)
• Parité : Aucune (fixe)
• Bits d'Arrêt : 1 (fixe)

Réglage de la communication LAN

• Type : Ethernet
• Protocol : TCP/IP
• Port: 5000 (fixe)
  -Sous-reseau croisé: Non
• Identifiants de connexion : Non

Référence de message de commande

Le PC envoie au paquet de commande LFD suivi de « CR ». Chaque fois que le PC envoie une commande de contrôle à l'affichage, l'affichage doit répondre comme suit :

1. Si le message est reçu correctement, il envoie « + » (02Bh) suivi de « CR » (00Dh)
2. Si le message est reçu incorrectement, il envoie « - » (02Dh) suivi de « CR » (00Dh)

Protocole

Le PC peut contrôler l'affichage pour des actions spécifiques. La commande Set-Function (Fonction-Régler) vous permet de contrôler le fonctionnement de l'affichage sur un site distant via le port RS-232. Le format du paquet Set-Function est composé de 9 octets.

Description de Set-Function :

Longueur: Nombre total d'octet du message hors « CR »

ID LFD Identification pour chaque affichage (01~98; la valeur par défaut est 01). ID « 99 » signifie appliquer la commande définie sur tous les affichages connectés. Dans de telles circonstances, seulement l'affichage ID#1 doit répondre. L'ID LFD peut être réglée via le menu OSD pour chaque affichage.

Type de commande Identifie le type de commande, « s » (0x73h): Commande Set (Régler) « + » (0x2Bh): Valid command Reply (Réponse de commande valide) « - » (0x2Dh): Invalid command Reply (Réponse de commande invalide)

Commande: Code de commande de fonction : Code ASCII d'un octet.

Value[1~3]: ASCII trois octets qui définit la valeur.

CR 0x0D

Format de Set-Function (Fonction-Régler)

Envoyer: (Type de commande= « s »)

Nom	Lon-gueur	ID	Type decommande	Com-mande	Value1	Value2	Value3	CR
Nombre d'octets	1 octet	2 octet 1	octet 1 octet 1	octet 1 octet	1 octet	1 octet
Ordre des octets	1 2~3	4 5 6	7 8	9

Réponse: (Type de commande= « + » ou « - »)

Nom	Longueur	ID	Type de commande	CR
Nombre d'octets	1 octet	2 octet	1 octet	1 octet
Ordre des octets	1	2~3	4	5

REMARQUE : Lorsque le PC applique une commande à tous les affichages (ID=99), seul l'ensemble # 1 doit répondre par le nom ID=1.

Exemple 1: Régler la luminosité sur 76 pour l'affichage (#02) et cette commande est valide

Envoyer (Format hexadecimal)

Nom	Lon-gueur	ID	Type de commande	Commande	Value1	Value2	Value3	CR
Hex 0x38		0x30	0x73 0x24	0x30	0x37	0x36	0x0D
		0x32

Répondre (Format hexadecimal)

Nom	Lon-gueur	ID	Type de commande	CR
Hex 0x34		0x30	0x2B	0x0D
		0x32

Exemple 2: Régler la luminosité sur 75 pour l'affichage (#02) et cette commande n'est PAS valide

Envoyer (Format hexadecimal)

Nom	Lon-gueur	ID	Type de commande	Commande	Value1	Value2	Value3	CR
Hex 0x38		0x30	0x73 0x24	0x30	0x37	0x35 0x0D
		0x32

Répondre (Format hexadecimal)

Nom	Lon-gueur	ID	Type de commande	CR
Hex 0x34		0x30	0x2D	0x0D
		0x32

Tableau Set-Function

A. Fonction basique

Fonction Set	Longueur ID	Commande Commande	Plage de valeurs	Commentaires
			Type (ASCII)	Code (ASCII)	Code (Hex)
Marche/Arrêt(veille)	8 s ! 21				000: STBY001: ALLUMÉ
Input Select(Entrée)	8 s " 22				000: TV001: AV002: S-Viséo003: YPbPr004: HDMI1014: HDMI2024: HDMI3034: HDMI4005: DVI006: VGA1016: VGA2026: VGA3007: PC enchachieble(OPS/SDM)/HDBT008: Mémoire interne009: DP00A: Intégré/Principal(Android)
Luminosité 8 s	$ 24				000 ~ 100900: Luminositémoins (-1)901: Luminosité plus(+1)*3.1.1
Rétroéclairge*3.2.0	8		A	B	42
Verrouillage d'alienation	8 s 4 34				000: Déverrouiller001: Verrouiller
Volume	8 s 5 35				000 ~ 100900: Volumebas(-1)901: Volume plus(+1)
Muet	8 s 6 36				000: Désectivement001: Activé(muet)
Bouton de verrouillage	8 s 8 38				000: Déverrouiller001: Verrouiller
Verrouillage du menu	8 s >		3E		000: Déverrouiller001: Verrouiller
Chiffre *3.1.1	8		s	@	40

Pavé numérique *3.1.1	8 s A 41					000: HAUT 001: BAS 002: GAUCHE 003: DROITE 004: ENTER 005: INPUT (EN- TREE) 006: MENU/(QUIT- TER) 007: EXIT (QUITTER)
Télécommande Commander	8 s B 42					000: Désactiver 001: Activer 002: Traversant	Disable (Désacti- ver) : La télécom- mande n'a pas de fonction Activé : La télé- commande com- mande normale- ment Traversant : L'affichage trans- met le code de la télécommande vers l'appareil connecté via le port RS232, mais ne réagit pas lui-même.
Restaurer les paramètres par défaut	8 s ~ 7E 000						Retour au réglage d'usine

REMARQUE :

1. Fonctionnement des modes de verrouillage

Mode de verrouillage	Fonctionnement
Bouton de verrouillage	1. Verrouille tous les boutons du panneau frontal et de la télécommande, sauf « Alimentation ». 2. Toutes les fonctions RÉGLER devraient fonctionner via RS-232, même celles qui utilisent les touches de la télécommande comme Muet, etc.
Verrouillage du MENU	1. Verrouille le bouton « MENU » du panneau frontal et de la télécommande. 2. Les modes Usine et Hospitalité ne seront pas bloqués sur le modèle utilisant un bouton MENU combiné pour acceder à ces deux modes. Une autre méthode sera indiquée séparément si limité par le modele.
Verrouillage d'alimentation	1. Verrouille le bouton « ALIMENTATION » du panneau frontal et de la télécommande. 2. La commande SET_POWER on/off (RÉGLER_ALIMENTATION marche/ arrêt) devrait toujours fonctionner via RS-232, mais cela n'indique pas que verrouillage ALIMENTATION n'est pas actif. 3. Ne peut pas être déverrouillé par réinitialisation en mode OSD 4. S'allume automatiquement en mode verrouillage de l'alimentation 5. En mode verrouillage de l'alimentation, l'appareil ne pourrait pas entrairen mode d'économie d'énergie lorsqu'il n'y a aucun signal de PC ouaucun signal video n'est détecté pendant plus de 15 min.
Désactiver télécommande	Verrouille les touches de la télécommande, mais laisse les boutons du panneau avant fonctionnels.

2. Réveil-sur-LAN par adresse MAC comme alternative à SET Power on (RÉGLER alimentation marche)

(Longueur=126 octets)

6 octets 6 octets (#1) 6 octets (#2) ... 6 octets (#16) 24 octets
0xFF FF ... FF	Adresse MAC	Adresse MAC	...	Adresse MAC	0x00 00 ... 00

B. Fonction optionnelle

Fonction Set	Longueur ID	Commande Commande	Commande Plage de valeurs Commentaires
		Type (ASCII)	Code (ASCII)	Code (Hex)	Trois octets ASCII)
Contraste 8 s	# 23 000 ~ 100
Nettété 8 s %	25 000 ~ 100
Couleur	8 s	& 26	000 ~ 100
Teinte	8	s	'	27	000 ~ 100
Backlight On_Off(Rétróéclairage marche.arrêt)	8 s	( 29			000: Désactiver001: Activer
Mode couleur	8 s	) 29			000: Normal001: Chaud002: Froid003: Personnel
Son ambiopho-nique	8 s	- 2D			000: Désactivé001: ALLUMÉ
Graves	8 s	. 2E	000 ~ 100
Aigus	8	s	/	2F	000 ~ 100
Balance	8	s	0	30	000 ~ 100	050 est central
Taille de l'image	8 s 1	31			000: PLEIN (16:9)001: NORMAL(4:3)002: RÉEL (1:1)*3.1.0
Langue d'affi-chage à l'écran	8 s 2	32			000: English001: French (Fran-çais)002: Spanish (Espa-gnol)	Peut être étendue pour plus delangues prises encharge par modèle
Mode-PIP	8 s 9	39			000: Désactivement001: PIP(POP)002: PBP
PIP-Sélection du son	8 s	: 3A			000: Principal001: Sous-
PIP-Position (Position PIP)	8 s	; 3B			000: Haut001: Bas002: Gauche003: Droite
PIP-Input (Entrée PIP)	8 s 7	37		*2.9	000: TV001: AV002: S-Viséo003: YPbPr004: HDMI1014: HDMI2024: HDMI3034: HDMI4005: DVI006: VGA016: VGA2026: VGA3007: PC enchachieableOPS/SDM)/HDBT008: Mémoire interne009: DP00A: Intégré/Principal(Android)	La plage de valeursest la même quepour lechioix SET-Input

Mode pavage 8	s P 50					000: Désactivé 001: ALLUMÉ (pour le mur video)
Pavage-Compensation	8 s Q 51					000: Désactivé 001: ALLUMÉ (pour le mur video) Compensation de largeur de cadre
Pavage-H par Moniteurs V	8 s R 52					01x~09x: H 0x1~0x9: V (pour le mur video) 1. 2ème numérique pour moniteurs H 2. 3ème=numique pour moniteurs V
Pavage-Position	8 s S 53 001~025
Date: Année 8	s V 56 Y17~Y99					2 derniers chiffres (20)17~(20)99
Date: Mois 8 s	V 56 M01~M12	2 chiffres
Date: Jour	8 s V 56	D01~D31	2 chiffres
Time (Heure): Heure	8 s		W	57	H00~H23		Format 24 h. 2 chiffres.
Time (Heure): Min	8 s		W	57		M00~M59 2 chiffres
Time (Heure): Sec	8 s		W	57	S00~S59	2 chiffres

REMARQUE:

1. Définition du carrelage des moniteurs H, des moniteurs V et de la position

H MONITORS
1	2	3	4	5
6	7	8	9	10
11	12	13	14	15
16	17	18	19	20
21	22	23	24	25

1. Exemple de réglage de la date

Date:2017-3/15

1. Exemple de réglage de l'heure

Time (Heure) : 16:27:59

Le PC peut interroger le LFD pour des informations spécifiques. Le format du paquet Get-Function est constitué de 9 octets, ce qui est similaire à la structure du paquet de Set-Function. Veuillez notes que l'octet « Valeur » est toujours = 000.

Get-Function Description (Description de Get-Function) :

Longueur: Total d'octets du message hors « CR ».

TV/DS ID Identification pour chaque TV/DS (01~98; la valeur par défaut est 01).

Type de com- Identifie le type de commande,

mande «g»(0x67h):Obtenir commande

« r » (0x72h) : Valid command Reply (Réponse de commande valide)

« - » (0x2Dh) : Invalid command Reply (Réponse de commande invalide)

Commande: Code de commande de fonction : Code ASCII d'un octet.

Value[1~3]: ASCII trois octets qui définit la valeur.

CR 0x0D

Format de Get-Function

Envoyer:(Type de commande «g»）

Nom	Lon-gueur	ID	Type decommande	Com-mande	Value1	Value2	Value3	CR
Nombre d'octets	1 octet	2 octet 1	octet 1 octet 1 octet	1 octet 1	octet 1	octet
Ordre des octets	1	2~3	4	5	6	7	8	9

Réponse: (Type de commande= « r » ou « - »)

Si la commande est valide, le Type de commande = r

Nom	Lon-gueur	ID	Type decommande	Com-mande	Value1	Value2	Value3	CR
Nombre d'octets	1 octet	2 octet 1	octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 OCTET	1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet	octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet	Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 Octet 1 OCTET	8
Ordre des octets	1	2~3	4	5	6	7	8	9

Si la commande n'est pas valide, le Type de commande = -

Nombre d'octets	1 octet 2 octet 1 octet 1 octet
Ordre des octets	1 2~3 4 5

Exemple 1: Obtenir la Luminosité de la TV-05 et cette commande est valide La valeur de luminosité est 67.

Envoyer (Format hexadecimal)

Hex 0x38

0x30 0x35

0x67 0x62 0x30

0x30

0x30 0x0D

Répondre (Format hexadecimal)

Hex 0x38

0x30 0x35

0x72 0x62 0x30

0x36

0x37 0x0D

Exemple 2: Obtir la couleur de l'affichage (#05), mais la commande Couleur n'est pas prise en charge par ce modele.

Envoyer (Format hexadecimal)

Hex 0x38

0x30 0x35

0x67 0x26

0x30

0x30

0x30 0x0D

Répondre (Format hexadecimal)

Hex

0x34

0x30 0x35

0x2D

0x0D

Tableau Get-Function (Fonction-Obtenir)

A. Fonction basique

Fonction Get	Longueur ID	Commande Commande			Plage de réponse	Commentaires
			Type (ASCII)	Code (ASCII)	Code (Hex)	(Trois octets ASCII)
Get-Brightness (Luminosite)	8 g b 62	000~100
Rétroéclairage3,2,0	8 a B 42	000~100				1. Pour les plates-formes Android dont le mode principal est contrôle par le rétroéclairage et les autres sources qui sont contrôleles par la luminosite.2. Dérivé du calibrage des couleurs.3,2,0
Get-Volume (Volume)	8 g f 66	000~100
Get-Mute (Muet) 8	g g 67				000: Désactiver001: Marche (muet)
Get-Input select ( Sélection entrée)	8 g		J 6A		000~100~	1. 1er chiffre pour la détction du signal: 0 signifie « no signal » (pas de signal); 1 signifie « signal détected » (signal détecté).2. 2ème et 3ème chiffres: Consultez le tableau Set-function
Get-Power status (état d'alimentation): ALLUMÉ/VEILLE	8 g		I 6C		001: ALLUMÉ000: STBY
Get-Remote control (Télécommande)	S		g n 6E		000: Désactiver001: Activer002: Traversant	Obtient le statut du mode RCU
Verrouillage Get-Power (Obtenir-aliation)	8 g o 6F				000: Déverrouiller001: Verrouiller
Verrouillage Get-Button(Ote-nir-bouton)	8 g p 70				000: Déverrouiller001: Verrouiller
Verrouillage Get-Menu (Obte-nir-menue)	8 g		I 6C		000: Déverrouiller001: Verrouiller
Get-ACK (Accusé)	8 g		z 7A	000		Cette commande est utilisée pour tester le lien de communica-tion.
Get-Thermal (Ther-mique)	8 g 0 30				000~100:0~+100 deg C-01~99:-1~99 deg C

Get-Operation time (Obte-nir-tempsd'opéra-tion)*3.2.0	8 g 1 31	000					1. Heures accu-mulées avec un nombre entier à 6 chiffres (000,001~999,999)*3.2.02. Ne peut pas être réinitialisé lors de la mise à jour du FW et de la réinitialisation d'usine*3.2.23. Réponse dans le nouveau format 32 octets*3.2.0
Get-Device name (Obtenir-nom d'ap-pareil)	8 g 4 34	000					Réponse dans le nouveau format 32 octets*3.2.0
Get-MAC address (Obtenir-adresse MAC)	8 g 5 35	000					(pour le modele avec LAN)Réponse dans le nouveau format 32 octets*3.2.0
Get-IP address (Obtenir-adresse IP)*3.2.0	8 g 6 36	000					(pour le modele avec LAN)Réponse dans le nouveau format 32 octets*3.2.0
Get-Serial number (Obtenir-numéro série)*3.2.0	8 g 7 37	000					Réponse dans le nouveau format 32 octets*3.2.0
Get-FW version (Obtenir-version FW)*3.2.0	8 g 8 38	000					Réponse dans le nouveau format 32 octets*3.2.0

REMARQUE:

1. Exemple pour obtenir les heures de fonctionnement

En supposant que l'heure de fonctionnement accumulée est de 123 456 heures

Envoyer: 0x38303167313030300D (obtenir les heures de fonctionnement)

Réponse: 0x32303172313132333435360000...00000D

2. Exemple pour obtenir le nom d'appareil

En supposant que le nom de l'appareil est CDE-5500

Envoyer: 0x38303167343030300D (Obtenir le nom d'appareil)

Réponse : 0x 32 30 31 72 34 43 44 45 2D 35 35 30 30 00 00 ... 00 00 0D

En supposant que le nom de l'appareil est « NMP-302#1 »

Envoyer: 0x38303167343030300D (Obtenir le nom d'appareil)

Réponse: 0x32303172344E4D502D33303223310000...00000D

3. Exemple pour obtenir l'adresse MAC

En supposant que I'adresse MAC est 00:11:22:aa:bb:cc

Envoyer: 0x38303167353030300D (Obtenir l'adresse MAC)

Réponse: 0x32303172353030313132326161626263630000...00

00 0D

4. Exemple pour obtenir l'adresse IP

En supposant l'adresse IP est 192.168.100.2

Envoyer: 0x38303167363030300D (Obtenir l'adresse IP)

Réponse: 0x32303172363139322E3136382E3130302E3200

00...00 00 0D

5. Exemple pour obtenir le numéro de série

En supposant que le numéro de série est ABC180212345

Envoyer: 0x38303167373030300D (Obtenir le numero de série)

Réponse: 0x32303172374142433138303231323334350000...00

00 0D

6. Exemple pour obtenir la version FW

En supposant que la version FW est 3.02.001

Envoyer: 0x38303167383030300D (Obtenir la version FW)

Réponse: 0x32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00...00 00 0D

B. Fonction optionnelle

Fonction Get	Lon-gueur	ID	Com-mande	Commande		Plage de ré-sponse	Commen-taires
			Type (ASCII)	Code (ASCII)	Code (Hex)	(Trois octets ASCII)
Get-Contrast (Contraste)	8 g a 61 000~100
Get-Sharpness (Netteté)	8 g c 63 000~100
Get-Color (Couleur)	8 g d 64 000~100
Get-Tint (Teinte)	8 g e 65 000~100
Get-Backlight On_Off (Obtenir-retroclairage marche/arrêt)	8 g h 68					000: Désactiver001: Activer
Get-PIP mode (Mode PIP)	8 g t 74					000: Désactivé001: PIP (POP)002: PBP
Get-PIP input (En-trée PIP)	8 g u 75 000~						Voir Set-input select(Sélection entrée)
Get-Tiling Mode (Mode mosaïque)	8 g v 76					000: Désactivé001: ALLUMÉ	(pour le mur video)
Get-Tiling Compensation (Compensa-tion mosaïque)	8 g w		77			000: Désactivé001: ALLUMÉ	(pour le mur video)Compensation de largeur de cadre
Get-Tiling H by Vmonitors (mosaïqueH par moniteurs V)	8 g x 78					01x~09x: MoniteursH0x1~0x9: MonitoursV	(pour le mur video)1. 2ème numérique pour moniteurs H2. 3ème=numique pour moniteurs V
Get-Tiling Position (Position mosaïque)	8 g y 79					000: Désactivé001~025	(pour le mur video)Copier l'écran de la position# vers l'affichage identifié
Get-Date : Année 8	g 2 32		Y00~Y00				2 derniers chiffres(20)17~(20)99
Get-Date : Mois	8 g 2 32 M00~M00 2 chiffres
Get-Date : Jour	8		g	2	32	D00~M00	2 chiffres
Get-Time (Heure) :Heure	8 g 3 33		H00~H00				Format 24 h. 2 chiffres
Get-Time (Heure) :Min	8 g 3 33 M00~M00 2 chiffres
Get-Time (Heure) :Sec	8 g 3 33		S00~S00	2 chiffres

REMARQUE :

1. Exemple de réglage de la date

En supposant que la date actuelle de l'affichage#01 est :

Date:2017-3/15

Envoyer: 0x38303167325930300D (Obtenir date:année)

Réponse: 0x38303172325931370D(«Y17»)

Envoyer: 0x38303167324D30300D (Obtenir date:mois)

Réponse: 0x38303172324D30330D(«M03»)

Envoyer: 0x38303167324430300D (Obtenir date:jour)

2. Exemple pour obtenir l'heure

En supposant que l'heure actuelle de l'affichage#01 est :

Time (Heure) : 16:27:59

Envoyer: 0x38303167334830300D (Obtenir l'heure:heures)

Réponse: 0x3830317233535390D (« S59 »)

3. Exemple pour obtenir la version RS232

En supposant que la version est 3.0.1

Envoyer: 0x38303167363030300D (Obtenir la version RS232)

Réponse: 0x38303172363330310D (« 301 »)

C. Réponse auto *3.2.1

L'affichage enverra automatiquement les données/états mis à jour sans receivevoir de requête de l'hôte chaque fois que les données/états suivants sont modifiés par l'utilisateur de l'une des manières suivantes : avec la télécommande, les touches avant ou l'écran tactile.

Marche/Arrêt
- Input Select (Entrée)
Luminosité
Retroéclairage
Volume
- Silenceactivé/désactivement

Mode télécommande traversant

Lorsque le PC met l'affichage en mode télécommande Pass through, l'affichage doit envoyer un paquet de 7 octets (suivi de « CR ») en réponse à l'activation du bouton de la télécommande (RCU). Dans ce mode, la télécommande n'a aucun effet sur la fonction d'affichage. Par exemple: « Volume+ » ne modifie pas le volume de l'affichage, mais envoie uniquement le code « Volume+ » au PC via le port RS-232.

Format de la fonction IR traversant

Réponse : (Type de commande= « p »)

Nom	Lon-gueur	ID	Type de com-mande	Code1 télé-commande (MSB)	Code2 télé-commande (LSB)	CR
Nombre d'octets	1 octet	2 octet 1	octet 1 octet 1 octet	1 octet
Ordre des octets	1 2~3	4 5 6 7

Exemple 1 : Télecommande Pass-through lorsque le bouton « VOL+ » est appuyé pour l'affichage (#5)

Envoyer (Format hexadécimal)

Nom	Lon-gueur	ID	Type de com-mande	Code1 télé-commande (MSB)	Code2 télé-commande (LSB)	CR
Hex 0x36		0x30	0x70 0x31	0x30	0x0D
		0x35

Clé	Code (HEX)	Base *3.1.1	Op-tionnel *3.1.1
1	01	V
2	02	V
3	03	V
4	04	V
5	05	V
6	06	V
7	07	V
8	08	V
9	09	V
0	0A	V
-	0B		V
RAPPEL (DERNIER) OC		V
INFO (AFFICHAGE) OD		V
	0E
ASPECT (ZOOM, TAILLE) OF V
VOLUME PLUS (+) 10 V
VOLUME MOINS (-) 11 V
MUTE (MUET) 12 V
CHAîNE/PAGE PLUS (+)/ LUMINOSITÉ+	13		V
CHAîNE/PAGE MOINS (-)/ LUMINOSITÉ-	14		V
POWER (ALIMENTATION) 15 V
SOURCES (ENTRÉES) 16 V
	17
	18
SOMMEIL 19 V
MENU 1A V
HAUT 1B V
BAS	1C V
GAUCHE (-)	1D V
DROITE (+)	1E V
OK (ENTRER, DÉFINIR)	1F	V
EXIT (QUITTER)	20 V
	21
	22
	23
	24
	25
	26
	27
	28
	29
	2A
	2B
ROUGE (F1)	2C
VERT (F2)	2D
JAUNE (F3)	2E
BLEU (F4)	2F

REMARQUE:

1. Ce code traversant IR est différent du code de la touche de télécommande.
2. Ordre spécial des commandes pour la touche POWER (ALIMENTATION) en mode traversant IR.

2-1. Lorsque l'affichage est eteint et reoit le code IR POWER (ALIMENTATION IR) : L'affichage s'allume tout seul, puis transmet le code POWER (ALIMENTATION) à l'hote via RS-232.
2-2. Lorsque l'affichage est allumé et recoit le code IR POWER (ALIMENTATION IR) : L'afficheur transmettra le code POWER (ALIMENTATION) à l'hôte via RS-232, puis s'éteindra automatiquement.
2-3. Lorsque SET-POWER LOCK (RÉGLER-VERROUILLAGE ALIMENTATION) est activé, l'affichage ne répond pas à un appui sur la touche ALIMENTATION.
3. Le code VOLUME PLUS et VOLUME MOINS estémis de façon répétée lorsque vous maintenez les touches enfoncées.

Annexe

Spcifications

Élément	Catégorie	Spécifications
Modèle		IFP5550-5IFP5550-5A	IFP6550-5IFP6550-5A	IFP7550-5IFP7550-5A	IFP8650-5IFP8650-5A
Écran	Taille 55"	64,5" 74,5" 85,6"
	Zone d'affichage (mm)	1209,6 (H) x 680,4 (V)	1428,48 (H) x 803,52 (V)	1650,24 (H) x 928,26 (V)	1913 (H) x 1084 (V)
	Traitement de surface	Antireflet (diffusion 25%), revêtement dur (3H)
	Luminosité	350 nits (typique)
Signal d'entrée		3 x HDMI (v, 2,0)1 x USB Type C (DP v, 1,2; PD 65W; Ethernet 100M)2 x USB Type A (2,0)4 x USB Type A (3,0)
Signal de sortie		1 x HDMI1 x Sortie Audio1 x SPDIF2 x USB Type B (pour fonction tactile)
Réseau	LAN	10M/100M (pour lecteur intégré)10M/100M/1000M (pour PC à encastrer)
	Wi-Fi 1 x Fente Wi-Fi
PC à encastrer		1 x OPS 80-broches
Sortie haut-parleur		2 x 12W (enceinte) 1 x 16W (caisson de graves)
RS-232 Communication RS-232
Alimentation	Tension 100V-2	40V CA 50/60Hz
Utilisation de fonctionnement	Température	32° F à 104° F (0° C à 40° C)
	Humidité 20% ~ 80% sans condensation
	Altitude ≤ 2000 m
Élément Catégorie Spécifications
Condition de stockage	Température	-4° F à 140° F (-20° C à 60° C)
	Humidité 10% ~ 90% sans condensation
	Altitude ≤ 2000 m
Dimensions	Dimensions (mm)	1268 x 773 x 85	1488 x 897 x 87 17	10 x 1020 x 86 195	8 x 1160 x 87
	Caracté-ristiques physiques (pouces)	49,92 x 30,43 x 3,35	58,58 x 35,31 x 3,43	67,32 x 40,16 x 3,39	77,09 x 45,67 x 3,43
Poids	Poids (kg) 26,4 40,45 53,9 68,35
	Physique (livres)	58,2 89,2 118,8		153,66
Consomma-tion élec-trique	Activer (typique)	89W	95W	135W 175W
	Déactiver	< 0,5W	< 0,5W	< 0,5W	< 0,5W

REMARQUE: Les specifications sont susceptibles à des modifications sans préavis,

Modes d'affichage Mode VGA

Résolution Taux de refraîchissement (@)
640 x 480 60Hz, 72Hz, 75Hz
720 x 400 70Hz
800 x 600 56Hz, 60Hz, 72Hz, 75Hz
832 x 624 75Hz
1024 x 768 60Hz, 70Hz, 75Hz
1152 x 864 60Hz, 75Hz
1152 x 870 75Hz
1280 x 768 60Hz, 75Hz
1280 x 960 60Hz
1280 x 1024 60Hz, 75Hz
1360 x 768 60Hz
1366 x 768 60Hz
1440 x 900 60Hz, 75Hz
1400 x 1050 60Hz, 75Hz
1600 x 1200 60Hz
1680 x 1050 60Hz
1920 x 1080 60Hz
1920 x 1200 60Hz

Mode HDMI

Résolution Taux de rafraîchissement (@)
640 x 480 60Hz, 72Hz
720 x 400 70Hz
800 x 600 60Hz, 72Hz
1024x768 60Hz, 70Hz, 75Hz
1280x800 60Hz
1280x1024	60Hz
1360x768 60Hz
1440x900 60Hz
1680x1050	60Hz
1920x1080	60Hz
3840x2160	30Hz, 60Hz
480i	60Hz
480p	59Hz, 60Hz
576i	50Hz
720p	50Hz, 60Hz
576p	50Hz
1080i	50Hz, 60Hz
1080p	50Hz, 60Hz

Dépannage

Cette section déscrit certains problèmes courants que vous pouvez rencontres lors de l'utilisation du ViewBoard,

Problème ou question Solutions possibles
La télécommande ne marche pas	1. Assurez-vous qu'aucun obstacle n'entrave le signal entre la télécommande et le récepteur,2. Assurez-vous que les piles de la télécommande sont installées correctement,3. Vérifiez si les piles doivent être replacées,
L'appareil s'éteint de façon inattendue	1. Assurez-vous que le mode Veille est activé,2. Vérifiez s'il y a une coupure de courant dans votre région ou quartier,3. Allumez l'écran et voyagez si le problème provient du signal et du système de contrôle,

Mode PC

Problème ou question Solutions possibles
Pas de signal depuis l'ordinateur	1. Vérifiez les paramètres de l'affichage,2. Vérifiez la résolution de l'affichage,3. Ajustez les paramètres de synchronisation horizontal et verticale à l'aide du menu OSD,
Rayures en arrêteplan	1. Choisissez le réglage automatique,2. Ajustez l'horloge et la phase,
Format non pris en charge	1. Choisissez le réglage automatique,2. Ajustez les paramètres de l'horloge et la phase,

Fonction tactile

Problème ou question Solutions possibles
La fonction tactile ne fonctionne pas,	1. Assurez-vous que les pilotes sont installés correctement,
	2. Réinstallé le(s) pilote(s),
	3. Vérifiéz la configuration et alignez-la,
	4. Vérifiéz si le style fonctionne correctement,

La video ne fonctionne pas correctement

Problème ou question Solutions possibles
Aucune image / aucun son	1. Vérifiez l' état de l'alimentation,2. Vérifiez le cable du signal,3. Vérifiez que l'ordinateur interne est installécorrectement,
L' image n'est pas claire ou est coupé ou disparait,	1. Vérifiez le cable du signal,2. Vérifiez si d'autres composants électroniquesinterrompent le signal,
L' image est médiocre	1. Réglez les paramètres de chroma, de luminosité et decontraste dans le menu,2. Vérifiez le cable du signal,

L'audio ne fonctionne pas correctement

Problème ou question Solutions possibles
Pas de son	1. Appuyez sur le bouton Couper le son / remettre le son,
	2. Réglez le volume,
	3. Vérifiez le;câble audio,
Un seul haut-parleur fonctionne	1. Ajustez la balance dessons dans le menu,
	2. Vérifiez les réglages du panneau de contrôle du son de l'ordinateur,
	3. Vérifiez le;câble audio,

Entretien

Précautions générales

Assurez-vous que l'appareil est eteint et que le cable d'alimentation est debranché de la prise electrique,
- Ne vaporisez jamais ni ne versez de liquide directement sur l'écran ou le boîtier,
- Manipuez délicatement l'appareil, car un apparéil de couleur plus souvent, s'il est éraflé, peut désenter des marques plus visibles qu'un apparéil de couleur plus claire,
- Ne pas utiliser le système en continu pendant de longues périodes,

Nettoyage de l'écran

• Essuyez l'écran avec un chiffon propre, doux et sans peluches, Cela permet d'enlever la poussière et les autres particules,
• Si l'écran n'est toujours pas propre, nettoyez-le en appliquant une petite quantité de produit de nettoyage sans ammoniaque et sans alcohol sur un chiffon propre, doux et non pelucheux; puis essuyez l'écran,

Nettoyage du boitier

Utilisez un chiffon doux et sec,
- Si le boitier n'est toujours pas propre, nettoyez-le en appliquant une petite quantité de produit de nettoyage sans ammoniaque et sans alcohol, doux et non abrasif sur un chiffon propre, doux et non pelucheux; puis essuyez la surface,

Clause de non-responsabilité

• ViewSonic® ne recommende pas l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool pour le nettoyage de l'écran d'affichage ou du boîtier, Certains produits chimiques de nettoyage peuvent endommager l'écran et/ou le boîtier de l'appareil,
• ViewSonic® n'est pas tenu responsable des dommages résultats de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool,

REMARQUE: Si de la condensation apparait entre le verre et le panneau, gardez l'écran allumé jusqu'à ce que l'humidité disparaisse,

Informations relatives à la réglementation et aux services

Informations de conformité

Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.

Déclaration de conformité FCC

Cet apparéil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet apparéil ne doit pas cause d'interférence nuisible et(2) cet apparéil doit accepter toutes les interférences reçues, y compris les interférences pouvant causeur un fonctionnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un apparéil numérique de classe B, conformément à la section 15 de la règlementation de la FCC.

Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génére, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produit pas dans une installation particulière. Si cet apparéil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l' apparéil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Modifier l'orientation ou la position de l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
• Consulter le revendeur ou un technician radio/télévision experimenté pour obtenir de l'aide.

Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employerer l'appareil en question.

Déclaration Industry Canada

CANICES-003(B)/NMB-003(B)

Conformité à la CE pour les pays européens

Cet apparéil est conforme à la directive EMC 2014/30/UE et à la directive sur les basses tensions 2014/35/UE.

Les informations suivantes sont uniquement pour les pays de l'UE :

Le label de droite indique la conformité à la directive sur l'élimination des équipements ELECTriques et Electroniques 2012/19/UE (DEEE). Il indique l'obligation de NE PAS jeter cet équipement avec les déchets municipaux, mais d'utiliser les systèmes de retard et de collecte conformément à la loi locale.

Déclaration de conformité RoHS2

Ce produit a ete conu et fabrique conformement a la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements electriques et electroniques (directive RoHS2) et est reputé respecter les valeurs de concentration maximale emises par le Comité européen d'Adaptation Technique (TAC), comme indiqued ci-dessous :

Substance	Concentration maximale proposée	Concentration réelle
Plomb (Pb) 0.1% < 0.1%
Mercure (Hg) 0.1% < 0.1%
Cadmium (Cd) 0.01% < 0.01%
Chrome hexavalent (Cr6+) 0.1% < 0.1%
Biphényles polybromés (PBB) 0.1% < 0.1%
Diphényléthers polybromés (PBDE) 0.1% < 0.1%
Phtalate de bis (2-éthylhexyl) (DEHP) 0.1% < 0.1%
Phtalate de butyle benzyle (BBP) 0.1% < 0.1%
Phtalate de dibutyle (DBP) 0.1% < 0.1%
Phtalate de diisobutyl (DIBP) 0.1% < 0.1%

Certain composants des produits mentionnés ci-dessus sont exemplés de l'annexe III des directives RoHS2, comme indiqué ci-dessous :

• L'alliage de cuivre contenant jusqu'à 4% de plomb.
• Le plomb dans les soudures à haute température de fusion (c.a-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).
• Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques dielectriques des condensateurs, par ex. les/dispositifs piezoélectroniques, ou dans un composé à matrice de verre ou de céramique.
• Conducteur en ceramique dielectrique dans les condensateurs pour une tension nominale de 125 V CA ou 250 V CC ou plus.

Déclaration ENERGY STAR

ENERGY STAR est un programme volunteered de l'Environmental Protection Agency des États-Unis qui aide les entreprises et les particuliers à économiser de l'argent et à protéger notre climat grâce à une efficacité énergétique supérieure. Les produits homologues ENERGY STAR réduisent les émissions de gaz à effet de serre en suivant des directives strictes en matière d'efficacité énergétique établies par la U.S. Environmental Protection Agency (« Agence americaine de protection de l'environnement »).

En tant que partenaire ENERGY STAR, ViewSonic est déterminé à respecter les directives Energy Star et à utiliser le logo ENERGY STAR sur tous les modèles homologués.

Le logo suivant apparait sur tous les modèles homologués ENERGY STAR :

REMARQUE: Les fonctions d'économie d'énergie réduisent considérablement la consommation d'énergie lorsque le produit n'est pas utilisé. L'économie d'énergie permet à l'apparéil de passer automatiquement en mode « Veille » à faible consommation électrique après une période d'inactivité définie. Les fonctions d'économie d'énergie basculent également le mode en Veille ou Arrêt dans les 5 minutes suivant la déconnexion de l'ordinateur hôte. Veuillez notes que tout changement dans les régages d'économie d'énergie augmentera la consommation d'énergie.

Restrictions indiennes sur les substances dangereuses

Déclaration de restriction sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphenyles polybromés et des diphényléthers polybromés à des concentrations supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 de la règle.

Mise au rebut en fin de vie du produit

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visitor le site Internet ViewSonic® pour plus d'informations.

USA et Canada :

Copyright© ViewSonic® Corporation, 2023. Tous droits réservés.

Macintosh et Power Macintosh sont des marques commerciales déposées de Apple Inc.

Microsoft, Windows et le logo Windows sont des marques commerciales déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

ViewSonic®, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des marques déposées de ViewSonic® Corporation.

VESA est une marque déposée de Video Electronics Standards Association. DPMS, DisplayPort et DDC sont des marques déposées de VESA.

Clause de non-responsabilité : ViewSonic® Corporation ne saurait être tenu responsable des erreurs ou omissions techniques ou éditoriales contenues dans leprésent document, ni des dommages directs ou indirects résultat de la fourniture de ce matériel ou des performances ou de l'utilisation de ce produit.

Dans un but d'amélioration continue du produit, ViewSonic® Corporation se reserve le droit de modifier les specifications du produit sans préavis. Les indications containues dans ce document peuvent évoluer sans préavis.

Aucune partie de ce document ne peut être copiee, reproduce ou transmise de chaque façon que ce soit, quelle qu'en soit la raison, sans la permission ecrite préalable de ViewSonic® Corporation.

IFP50-5_UG_FRN_1b_20230601

Assistance client

Pour de l'assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur.

REMARQUE: Vous aurez besoin du nombre de série du produit.

Pays/Région	Site Internet	Pays/Région	Site Internet
Asie Pacifique et Afrique
Australia	www.viewsonic.com/au/	Bangladesh	www.viewsonic.com/bd/
中国 (China)	www.viewsonic.com.cn	香港 (繁體中文)	www.viewsonic.com/hk/
Hong Kong (English)	www.viewsonic.com/hk-en/	India	www.viewsonic.com/in/
Indonesia	www.viewsonic.com/id/	Israel	www.viewsonic.com/il/
日本 (Japan)	www.viewsonic.com/jp/	Korea	www.viewsonic.com/kr/
Malaysia	www.viewsonic.com/my/	Middle East	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Nepal	www.viewsonic.com/np/
New Zealand	www.viewsonic.com.nz/	Pakistan	www.viewsonic.com/pk/
Philippines	www.viewsonic.com/ph/	Singapore	www.viewsonic.com/sg/
臺灣 (Taiwan)	www.viewsonic.com/tw/	註冊名稱	www.viewsonic.com/th/
Viète Nam	www.viewsonic.com/vn/	South Africa & Mauritius	www.viewsonic.com/za/
Americas
United States	www.viewsonic.com/us	Canada	www.viewsonic.com/us
Latin America	www.viewsonic.com/la
Europe
Europe	www.viewsonic.com/eu/	France	www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Казахотан	www.viewsonic.com/kz/
Russien	www.viewsonic.com/ru/	España	www.viewsonic.com/es/
Türkije	www.viewsonic.com/tr/	Украïнa	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

Garantie limitee

Tableau blanc intelligent ViewSonic®

Ce que la garantie couvre :

ViewSonic® garantit que ses produits sont exempts de defaults matériels et de fabrication, pendant la période de garantie. Si un produit presente un défaut matériel ou de fabrication pendant la période de garantie, ViewSonic® pourra, à sa seule discrétion, et comme unique recours pour vous, réparer le produit ou le remplaçer par un produit similaire. Le produit de remplacement ou les pieces peuventporter des pieces ou des composants recyclés ouREMIS à neuf. L'appareil, les pieces ou les composants réparés ou replacés seront couverts pendant la durée restante sur la garantie limite initiale du client et la période de garantie ne sera pas prolongée. ViewSonic® n'offre aucune garantie pour les logiciels tiers fournis avec le produit ou installés par le client, ni pour l'installation de pieces ou de composants matériels non autorisés (par ex. des lampes de projecteur). (Veuillez vous reporter à : la section « Ce que la garantie exclue et ne couvre pas »).

Ce que la garantie protège :

Cette garantie est uniquement valable pour le premier acquéréur.

Ce que la garantie exclue et ne couvre pas :

• Tout produit sur lequel le nombre de série a eté endommagé, modifié ou supprimé.
• Les dommages, déteriorations ou dysfonctionnements résultat de :

» Accident, mauvaise utilisation, néligence, incendie, inondation, foudre ou autres catastrophes naturelles, modification du produit non autorisée ou non-respect des instructions fournies avec le produit.
» Réparation ou tentative de réparation par une personne non autorisée par ViewSonic®.

Les dommages et les pertes de données de programmes quelconques, et les supports de stockage amovibles.
» Usure normale.
» Retrait ou installation du produit.

• Les pertes de logiciels ou de données survenant pendant la réparation ou le remplacement.
• Tout dommage du produit d'au transport.

• Les causes externes au produit, telles que variations ou pannes électriques.

• Utilisation de fournitures ou de pieces ne respectant pas les specifications de ViewSonic.

• Le fait que le propriété n'effectue pas l'entretien périodique du produit tel que décrit dans le guide d'utilisation.
• Toute autre cause sans rapport avec un defaulted du produit.
• Les dommages causés par des images statiques (non animées) affichées pendant de longues périodes (également appelées images rémanentes).
• Les logiciels - Tout logiciel tiers fourni avec le produit ou installé par le client.
• Les matériels / accessoires / pieces / composants - L'installation de matériel, d'accessoires, de consommables ou de composants non autorisés (par ex : lampes de projecteur).
• Les dégats ou déteriorations du revêtement de surface de l'écran en raison d'un nettoyage inapproprié, comme précrit dans le Guide d'utilisation du produit.
• Les frais de dépose, d'installation et de configuration, y compris le montage mural du produit.

Comment en bénéficier :

• Pour toute information concernant les services sous garantie, veuilles contacter le service d'assistance client ViewSonic® (Veuilles consulter la page « Assistance client »). Vous devrez fournir le numero de série de votre produit.
• Pour bénéficier de la garantie, vous devrez fournir : (a) le reçu de vente dated original, (b) votre nom, (c) votre adresse, (d) une description du problème et (e) le nombre de série du produit.
• Amener ou expédier le produit franco de port dans l'emballage d'origine à un centre de service agréé ViewSonic® ou à ViewSonic®.
• Pour de plus amples informations ou le nom du centre de services ViewSonic® le plus proche, veuillez contacter ViewSonic®.

Limitation des garanties implicites :

Il n'existe aucune garantie, explicite ou implicite, s'étendant au-delà de la description contenue dans le present document, y compris la garantie implicite de qualité marchande et d'adéquation à un usage particulier.

Exclusion de dommages :

La responsabilité de ViewSonic est limitée au coût de réparation ou de remplacement du produit. ViewSonic® ne saurait être tenu responsable de :

• Dommages à d'autres biens causés par un défaut dans le produit, dommages resultant d'une gène, perte d'utilisation du produit, perte de temps, perte de profits, perte d'opportunités commerciales, perte de clientèle, interférence dans les relations commerciales ou toute autre perte commerciale, même si le client a été averti de la possibilité de tels dommages.
• Tout autre dommage, indirect, consécutif ou autre.
• Tout plaine contre le client émanant de toute autre partie.
• Réparation ou tentative de réparation par une personne non autorisée par ViewSonic®.

Effet de la loi d'Etat :

Cette garantie vous donne des droits légaux spécifique et vous pouvez également avoir d'autres droits, variant d'un état à l'autre. Certains états n'autorisent pas les limitations sur les garanties implicites et/ou n'autorisent pas l'exclusion des dommages indirects ou consécutifs, par conséquent les limitations et exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous.

Ventes hors des États-Unis et du Canada :

Pour des informations et des services de garantie sur les produits ViewSonic® vendus hors des États-Unis et du Canada, veuillez contacter ViewSonic® ou votre revendeur ViewSonic® local.

La période de garantie de ce produit en Chine continentale (Hong Kong, Macao et Taiwan exclus) est soumise aux termes de la Carte de Garantie et de Maintenance. Pour les utilisateurs en Europe et en Russie, vous trouvez plus d'informations sur la garantie sur: http://www.viewsonic.com/eu/ under dans la section « Informations sur le support/garantie »
