MODE D'EMPLOI StompLab IIG VOX

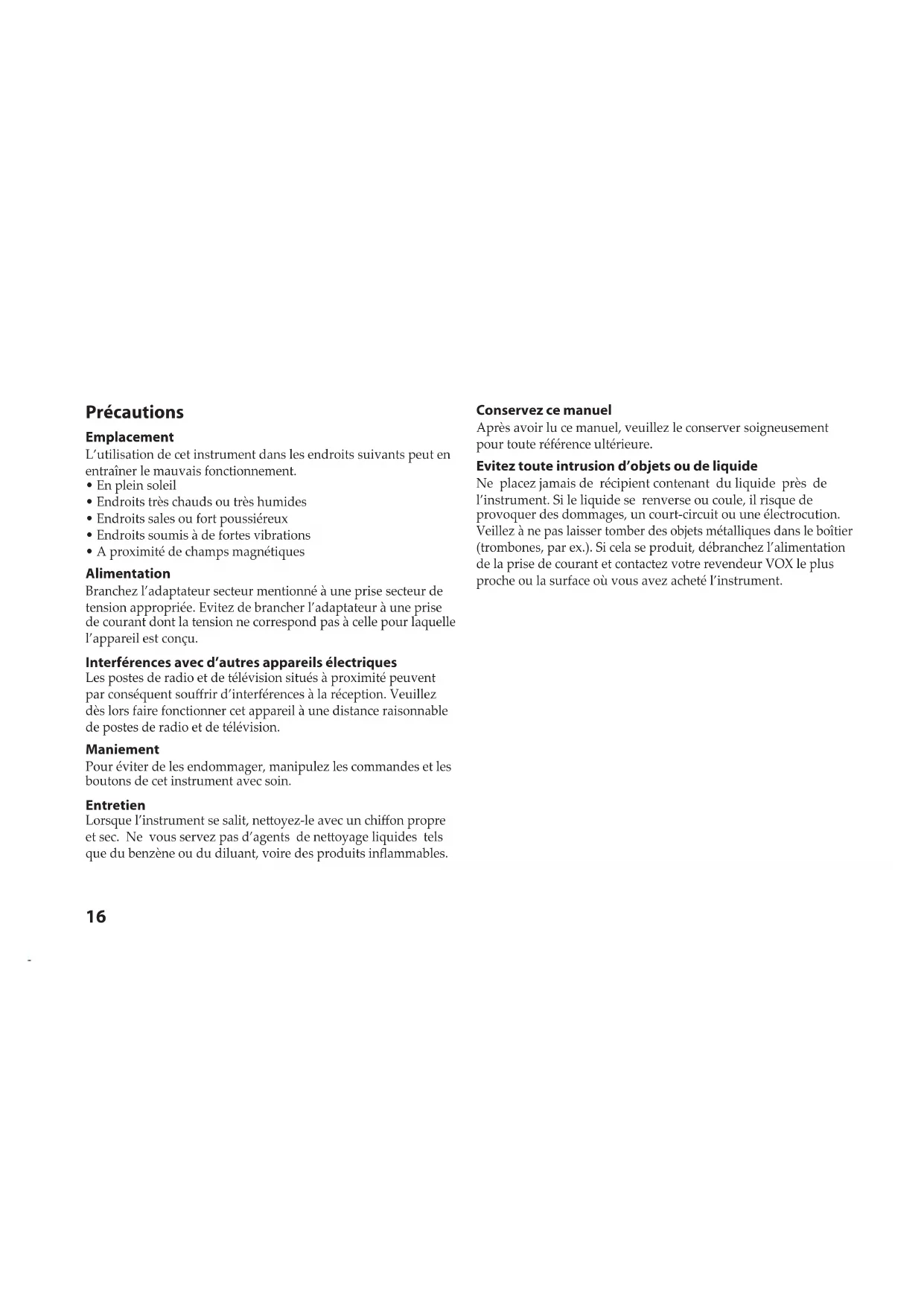

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.
- En plein soleil
Endroits très chauds ou très humides
Endroits sales ou fort poussiereux - Endroits soumis à de fortes vibrations
- A proximité de champs magnétiques
Alimentation
Branchez l'adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à cette pour laquelle l'appareil est consu.
Interférences avec d'autres apparéils électriques
Les postes de radio et de télévision situés à proximé peuvent par conséquent souffrir d'interférences à la réception. Veuillez des lors faire fonctionner cet apparéil à une distance raisonnable de postes de radio et de télévision.
Maniement
Pour éviter de les endommager, manipuez les commandes et les boutons de cet instrument avec soin.
Entretien
Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.
Conservez ce manuel
Après avoir lu ce manuel, veuillez le conserver soignement pour toute reférence ultérieure.
Evitez toute intrusion d'objets ou de liquide
Ne place jamais de réciplient contenant du liquide pres de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur VOX le plus proche ou la surface où vous avez acheté l'instrument.

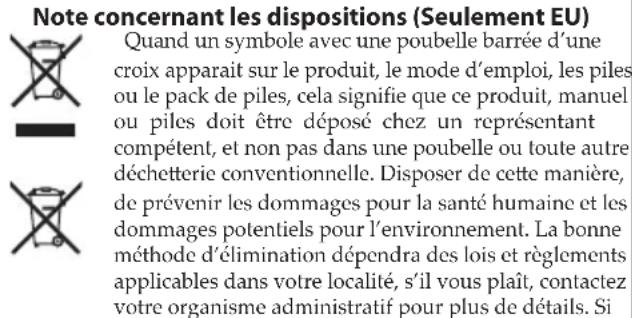

la pile contient des metaux lourds au-delà du seuil réglementé, un symbole chimique est affiché en dessous du symbole de la poubelle barrée d'une croix sur la pile ou le pack de piles.
REMARQUE IMPORTANTE POUR LES CLIENTS
Ce produit a eté fabriqué suivant des specifications sévres et des besoins en tension applicables dans le pays ou ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondence ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays ou vous résiduez. ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a eté concu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récepisse qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus etre couvert par la garantie du fabricant ou du distributeur.
- Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.
Introduction
Bienvenue!
Nous vous remercions d'avoir intégré le processeur multi-effets pour la guitare basse à modélisation StompLab II B de VOX à votre matériel. Qu'il s'agisse de jour sur scene, de travailler en studio ou de repeter au casque, le StompLab déborde desons qui vous garantiront des heures de pur plaisir!
Pour assurer la longévite et l'utilisation sans problème de votre StompLab, liquez entièrement et attentivement ce manuel et suivez ses consignes d'utilisation. Quand vous avez terminé la lecture de ce manuel, rangez-le en lieu sur pour pouvoir le consulter à tout moment.
\section*{Caracteristiques principales}
61 variations d'effets, vous pouvez utiliser jusqu'à huit effets différents simultanément (y compris la réduction de bruit).
Utilise les effets de modélisation pour creer vos propres sonorités et sauvégardez-les ensuite sous forme de programme. La mémoire interne peut contérer jusqu'à 20 programmes utilisateur et 100 programmes prédéfinis.
Un accordeur chromatique automatique intégré vous permettant d'accorder votre basse en désactivant tous les effets ou en silence.
De StompLab IIB comporte une pedale d'expression qui vous permet de contrôler l'effect Wah, le volume ainsi que de nombreux autres paramètres d'effets, pour un maximum de possibités sur scene.
Panneaux Avant et Arrière
Ce chapitre a pour but de presenter les différents boutons et commandes des panneaux avant et arriere du StompLab II B.

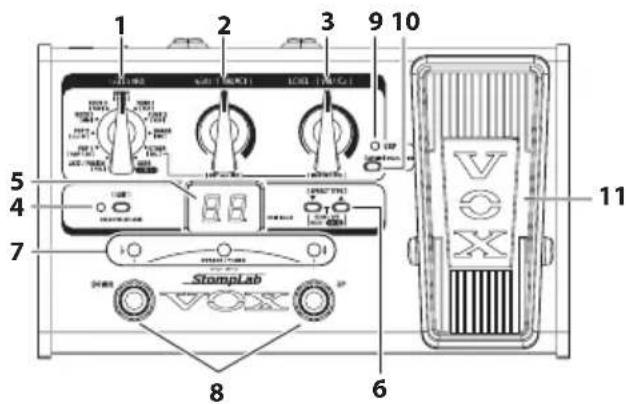

Panneau Avant
1. Selecteur CATEGORY
En mode de selection de programme, ce sélecteur sert àCHOISIR et activer le genre -musical- de programme.
En mode d'édition (Edit), ce sélecteur permet de désirir l'effect à modifier. Vous pouvez en outre sauvégarder vos réglages d'un effet au sein d'un programme en tournant ce sélecteur sur [WRITE].
2. Commande VALUE 1
En mode de selection de programme, cette commande sert à régler la sensibilité du limiteur ou la saturation de l'amplificateur
(AMP/DRIVE). Quand vous effectuez ce réglage, l'affichage de programme/valeur indique le réglage de sensibilité ou de saturation et la diode EDIT ainsi que la diode au centre de l'accordeur clignotent.
En mode d'édition, cette commande permet de régler le premier paramètre d'un effet. Cette commande permet encore de désirer la mémoire de destination pour la sauvégarde d'un programme.
3. Commande VALUE 2
En mode de selection de programme, cette commande sert à régler le niveau de sortie de l'amplificateur (AMP/DRIVE). Quand vous effectuez ce réglage, l'écran programme/valeur affiche le niveau de sortie et la diode EDIT ainsi que la diode # de l'accordeur clignotent.
En mode d'édition, cette commande permet de régler le deuxième paramètre d'un effet.
Ce bouton permet d'alterner entre le mode de seLECTION de programme et le mode d'édition. Chaque pression sur ce bouton active l'autre mode. En mode d'édition (Edit), la diode EDIT est allumée.
En mode de selection de programme, vous pouze activer la fonction de verrouillage de valeur en appuyant sur ce bouton et en le maintainant enforcé pendant 2 secondes; les commandes VALUE 1 et VALUE 2 sont alors inopérantes. Pour annuler la fonction de verrouillage de valeur, appuyez à nouveau sur ce bouton en le maintainant enforcé pendant 2 secondes.
La fonction de verrouillage de valeur peut uniquement etre activée en mode de selection de programme.
5. Ecran programme/ Valeur
En mode de selection de programme, cet affichage indique le numero du programme choisi et le réglage (la valeur) de la commande. Lorsque la fonction BYPASS/MUTE est activée, l'écran programme/ Valeur indique le nom de la note pour l'accordage.
En mode d'édition, cet affichage indique le nom abrégé des effets, ainsi que leurs et valeurs de paramètre. Cet affichage indique également le numéro de la mémoire de destination可以选择 pour la sauvégarde d'un programme.
6. Boutons ▲,
En mode de selection de programme, ces boutons permettent deCHOISIR les programmes. Chaque pression sur un de ces boutonsaugmente ou diminue le numero de programme.
En mode d'édition, ces boutons permettent deCHOISIR un effet et de I'activer/deIle'sactiver.Ces boutons permitted au si dechoisis la mémoire de destination pour la sauvégarde d'un programme personnel et d'effectuer la sauvégarde.
Quand l'accordeur est activé, cette commande permet de changer la hauteur de reference de l'accordeur.
7. Diodes de I'accordeur
En mode de selection de programme, ces diodes permettent d'utiliser la fonction accordeur (il faut pour cela activer la fonction BYPASS/MUTE).
En mode d'édition:
La diode gauche s'allume quand le nom de l'effect apparait sur l'écran programme/ Valeur.
- La diode centrale s'allume ou clignote quand la valeur de la commande VALUE 1 apparait sur l'affichage de programme/ Valeur.
- La diode droite # s'allume ou clignote quand la valeur de la commande VALUE 2 apparait sur l'affichage de programme/ Valeur.
La diode centrale de I'accordeur et la diode # clignotent quand les parametes affiches peuvent etre assignes a la pedale d'expression.
Quand les paramètres sont affectés à la pédale d'expression, la diode reste allumée plus longtemps entre chaque clignotement.
Quand les paramètres ne sont pas affectés à la pedale d'expression, la diode reste allumée moins longtemps entre chaque clignotement.
8. Pédales de Sélection de programme UP/DOWN
En mode de selection de programme, ces pédales permettent deCHOISIR les programmes.
Chaque pression sur une de ces pédales augmente ou diminuè le numéro de programme.
En mode d'édition, ces pédales permettent de changer le type d'information sur l'écran programme/valeur. Vous pouvez afficher alternatively "Nom de l'effet" "Valeur de la commande VALUE 1" "Valeur de la commande VALUE 2".
9. Diode de pedale d'expression
Cette diode indique si la pedale d'expression est active (diode allumée) ou non (diode eteinte). En outre, cette diode clignote durant le reglage de la plaque de contrôle de l'effecte affecté à la pedale.
10. Bouton de réglage de pédale d'expression
Ce bouton permet deCHOISIR LA FONCTION (volume, Wah, parametes d'effet) de la pedale d'expression. Ce bouton sert en outre a regler la plage de contrôle des parametes d'effet pour la pedale. (一 ) Page 25 "Réglage de la pedale d'expression")
11. Pedale d'expression
Cette pedale permet de piloter des paramètres d'effet comme le volume et l'effet Wah.
Vous pouvez activer et désactiver le contrôle du paramètre de la pédale d'expression en,enfantant à fond la pédale. (Page 23 "Pédale d'expression")

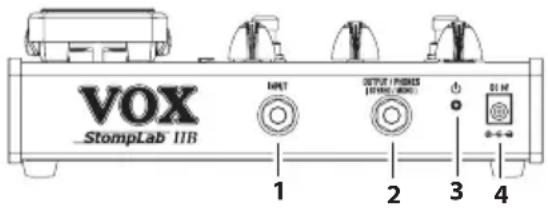

Panneau Arriere
1. Prise INPUT
Raccordez vous basse à cette prise.
2. Prise OUTPUT/PHONES
Branchez cette prise à un ampli de basse, une console, un enregistrreur ou un casque.
3. Bouton d'alimentation
Pourmettrele multi-effets sous tension/hors tension,appuyez sur ceboutonpendant1seconde.
4. Prise DC 9V
L'adaptateur secteur vendu séparément peut être branché sur cette prise.
Configuration
Mise en place des piles
Ne melangez jamais des piles de types différents ni des piles usagées et des piles neuves.
1. Enlevez les 4 vis des 4 pieds de caoutchouc qui maintainnent la plaque arrière.
2. Installez quatre piles alcalines en respectant la polarite et refermez le couvercle.
L'ampli peut generer du bruit lorsque la tension des piles baisse.
Raccordements
Mettez les apparciels que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.
- Connectez un cable jack sur la prise OUTPUT/PHONES du StompLab à un amplificateur, mixeur ou enregistrure.
Réglez le volume de l'ampli, de la console de mixage, etc. sur le minimum afin d'eviter que les bruits de mise sous tension n'endommagent les enceintes.
Pour utiliser un casque, branchez-le à la prise jack OUTPUT/PHONES.
Si vous utilisez l'adaptateur secteur vendu séparément, branche-lesur une prise secteur.
- Raccordez votre basse à la prise INPUT.
- Appuyez sur le bouton d'alimentation et maintenez-le enforcé jusqu'à ce que l'écran programme/valeur s'allume. Quand le StompLab démarre, son écran programme/valeur affiche le numéro de programme.
- Augmentez le volume de votre ampli ou console jusqu'à un niveau comfortable.

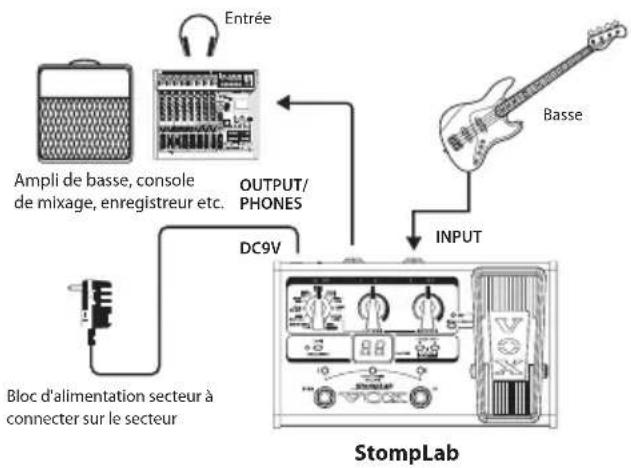

Exemple de branchement
Coupure automatique d'alimentation
Le StompLab dispose d'une fonction de mise hors tension automatique qui coupe l'alimentation du multi-effets quand une heures s'est écoulée depuis la dernière manipulation. Une fois que la fonction de coupure automatique d'alimentation a mis le multi-effets hors tension, ce dernier ne répond à aucune manipulation. Si vous souhaitez continuer à l'utiliser, mettez-le à nouveau sous tension.
La fonction de coupure automatique d'alimentation ne s'active pas même en cas d'inactivité si un signal audio est present à l'entrée.
A la sortie d'usine du StompLab, cette fonction de coupure automatique d'alimentation est activée.
Activer la coupure automatique d'alimentation
Mettez le multi-effets sous tension tout en maintainant enforcés son bouton EDIT et sa pédale DOWN. L'écran programme/ Valeur affiche "AP", puis "En".
Désactiver la coupure automatique d'alimentation
Mettez le multi-effets sous tension tout en maintainant enforcés son bouton EDIT et sa pédale UP. L'écran programme/ Valeur indique "AP", puis "dS".
L'etat activé/désactivé de la fonction de coupure automatique d'alimentation est méorisé après la mise hors tension.
Mode de selection de programme
Comme son nom l'indique, ce mode vous permet de désirir les programmes et de jourer avec dessons qui vous inspirent.
L'ensemble des réglages de chaque effet constitue ce que nous appelons un "programme". Notre StompLab dispose de 120 programmes. Cette selection comprend 100 programmes d'usine (00 à 99) qui ne sont pas modifiables et 20 programmes utilisateur (U0 à U9, u0 à u9) que vous pouvez changer comme bon vous semble. Les 100 programmes d'usine sont répartis en 10 catégories contenant chacune 10 programmes.
Sélectionner un programme
- Verifie que le mode de selection de programme est actif. En mode de selection de programme, les diodes # et b de l'accordeur sont allumées et la diode EDIT est étente. En mode d'édition, la diode EDIT est allumée; elle s'est quand vous appuyez sur le bouton EDIT pour passer en mode de selection de programme.
- Sélectionné un genre de programme avec le sélecteur CATEGORY etCHOISSEZ le programme voulu avec les pédales UP et DOWN. L'écran programme/valeur affiche le nombre du programme sélectionné.
- Reglez le volume général au niveau souhaite. Page 27 "Réglage du type d'appareil branché à la prise OUTPUT/PHONES et du volume général - [GBL] (GLOBAL)".
Pédale d'expression
La fonction (volume, paramètre d'effet) assignée à la pedale d'expression est définie pour chaque programme. Vous pouvez modifier le son et le volume en enforcant et en relevant la pedale d'expression.
Dans le cas des programmes pour lesquels la pedale d'expression est affectée à un paramètre autre que le volume, vous pouvez désactiver le pilotage de l'effect en enforcant à fond la pedale - la diode de la pedale d'expression s'estint alors. Réactivé le pilotage de l'effet en appuyant à nouveau à fond sur la pedale - la diode de la pedale d'expression se rallume alors.
Quand le volume est assigné à la pedale d'expression, le volume du programmeChoisi correspond à la position de la pedale au moment du changement de programme. Pour les paramétres autres que le volume, le son du programme choisi ne change que lorsque vous manipulez la pedale d'expression.
ASTUCE: Assignez [AMP/DR] LEVEL à la pédale d'expression pour pilotier le volume comme avec une pédale de volume et quand le volume du nouveau programme sélectionné ne change pas avant que la pédale soit manipulée.
Bypass et Mute
Bypass (déactive tous les effets y compris la réduction de bruit) et Mute sont des fonctions très pratiques quand vous poulez ajuster votre ampli, accorder votre basse, ou changer de basse. Voici comment utiliser ces deux fonctions.
Bypasser le StompLab
Appuyez simultanément sur les pédales de seLECTION de programme UP et DOWN; tous les effets sont alors contournés (fonction Bypass). A ce moment, l'écran indiquera " --".
Muter le StompLab
Appuyez simultanément sur les pédales de selection de programme UP et DOWN pendant une seconde; le son du multi-effets est coupé (fonction Mute). La sortie sera muette. A ce moment, l'écran indiquera " _".
Quand vous activez la fonction Bypass ou Mute, la fonction d'accordeur chromatique est automatiquement mise en service. Pour annuler la fonction Bypass ou Mute, enforcez la pedale de selection de programme UP ou DOWN (ça ne change pas le programme).
Accordeur
Le StompLab possède un accordeur chromatique automatique. Vous pouvez ajuster la hauteur de ↔reference entre A438 Hz à A445 Hz.
Procedure pour l'accord
- L'accordeur chromatique automatique est activé quand le StompLab est en position Bypass ou Mute.
Si vous foulez accorder sans produit de sons, comme par exemple lors d'un concert, vous voudrez probablementmettre le StompLab en position Mute.
- Jouez une note avec votre basse. L'écran programme/ Valeur indiquera le nom de la note la plus proche.
Le nom des notes est indiqué comme suit:
| Nom des notes | CC# | DD# | EFF# | GG#A | A#B | |||||||
| Affiche | C | C' | d | d' | E | F | F' | G | G' | R | R' | b |
- Si la hauteur de la corde est trop élevé, la diode # de l'accordeur s'allume. Si la hauteur de la corde est trop BASSE, la diode de l'accordeur s'allume. Dans chacun de ces deux cas, la luminosité de la diode indique la correction de hauteur nécessaire. Quand la hauteur de la corde est correcte, la diode au centre de l'accordeur s'allume.
Ajustez le calibrage de l'accord
Vou puez regler la hauteur de reference de la fonction d'accordeur (piano frquence centrale A).
Vou puez ajuster cette note de reference dans une échelle comprise entre 438Hz et 445Hz
Quand vous éteignez l'appareil, l'ajustement du pitch que vous aurez effectué sera efface. Le réglage à 440 Hz sera systématiquèment rapprocé.
1. Changez la hauteur de referece avec le bouton ou la fonction d'accordeur est active. L'ecran programme/valeur affiche la referece de hauteur (38 à 45:438 à 445Hz).
Creez your son (Mode Edit)
Le mode d'edition (Edit) permet de regler les effets pour chaque catégorie, comme par exemple [PDL] (PEDAL), [AMP/DR] (AMP/ DRIVE), [CAB] (CABINET), [NR] (NOISE REDUCTION), [MOD] (MODULATION), [DLY] (DELAY) et [REV] (REVERB).

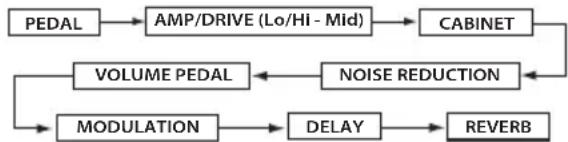

Flux du Signal
La fonction VOLUME PEDAL est disponible quand le paramètre VOLUME est assigné à la pedale d'expression. (Page 25 "Assignation du volume à la pedale")
Activier le mode d'edition
- En mode de seLECTION de programme, appuyez sur le bouton EDIT. Le mode d'edition est actif et la diode EDIT s'allume.
Selectionner les effets et adjuster les parametes - [PDL], [AMP/DR], [CAB], [NR], [MOD], [DLY], [REV]
Choisissez l'effet youlu pour chaque catégorie et reglez les paramétres.
- Sélectionnéz le genre d'effets avec le sélecteur CATEGORY.
- Sélectionnéz l'effet avec le bouton ou .
L'écran programme/valueur affiche une abréviation du nom de l'effet et la diode de l'accordeur s'allume.
Vous trouvrez la liste des effets et paramètres disponibles sous la section "Appendices" à la page 78.
Quand vous sélectionnez un effet, le StompLab ajuste automatiquement les paramètres de cet effet à leurs valeurs optimes.
En ajustant les paramètres principaux, vous pouvez façonner le son recherchéé.
Quand WAH est selectionné dans la catégorie [PDL], la pedale d'expression fait automatiquement office de pedale Wah.
Pour désactiver l'effet sélectionné, pressez simultanément les boutons et . Quand l'effet est actif, le type d'effet est indiqué et quand il est inactif, l'écran affiche "oF".
- Reglez le paramètre de l'effect avec la commande VALUE 1 et la commande VALUE 2.
Quand you tournez une commande, l'écran programme/ valeur affiche le réglage. Pour la commande VALUE 1, la diode centrale de l'accordeur s'allume ou clignote et pour la commande VALUE 2, la diode # de l'accordeur.
Vous trouvrez la liste des paramètres d'effets assignés à chaque commande sous la section "Appendices" à la page 78.
[Lo/Hi] et [Mid] sont liés au paramètre [AMP/DR]. Si [AMP/DR] est désactivé, l'effectif est également hors service. Vous pouvez aussi régler le volume du programme avec la commande [AMP/DR] VALUE 2 (LEVEL).
Pour utiliser la fonction de réduction de bruit (Noise Reduction),CHOISSEZ [NR] avec le selecteur CATEGORY et reglez la sensibilité avec la commande VALUE 1Reglez la réduction de bruit (0.0 à 10) afin de ne pas entendre de bruit quand vous ne jouez pas de basse. Selon la basse que vous utilisez,le son peut être interrompu et des notes peuvent être retardées et des notes peuvent être retardées si le niveau de l'effect de réduction de bruit est excessif Reglez ce paramètre de sorte que le son de votre basse reste naturel.
Réglage de la pédale d'expression
Assignation de paramètres à la pédale
Le mode d'édition permet deCHOISIR les paramétres à assigner à la pédale.
- Activez le mode d'edition.
- Sélectionnez sur l'affichage de programme/ Valeur la valeur du paramètre d'effet que vous poulez assigner à la pedale d'expression. Vérifiez que la diode centrale ou la diode # de l'accordeur clignote.
Si la diode centrale ou la diode # de l'accordeur ne clignote pas, vous ne pouvez pas assigner le paramètre en question à la pedale d'expression.
- Appuyez sur le bouton de réglage de la pédale.
"CP" apparait brievement sur l'affichage de programme/valeur et le parametre d'effet peut etre piloté avec la pedale d'expression.
Quand un paramètre d'effet est assigné à la pédale d'expression, le pilotage de ce paramètre est automatiquement activé.
Si vous seLECTIONnez le paramètre d'effet assigné à la pedale d'expression et appuyez sur le bouton de réglage de la pedale, "--" apparait brievement sur l'affichage de programme/valeur et plus aucune fonction n'est assignée à la pedale d'expression.
Assignation du volume à la pedale
Pour assigner le volume à la pedale d'expression, appuyez sur le bouton de réglage de la pedale une fois que le volume général ([GBL] VALUE2) apparait sur l'affichage de programme/valueur. "CP" apparait brievement sur l'affichage de programme/valueur et le volume peut être modifié avec la pedale d'expression.
Réglage de la plage de contrôle du paramètre assigné à la pédale Le mode de réglage de la pédale permet de définir la plage de contrôle du paramètre d'effet assigné à la pédale d'expression.
- Appuyez sur le bouton de réglage de la pedale et maintenez-le enforcé pendant environ 1 seconde.
Le mode de réglage de la pedale est actif et la diode de la pedale d'expression clignote. - Définissez la valeur du paramètre à la position entierement relevant de la pédale d'expression avec la commande VALUE 1.
- Définissez la valeur du paramètre à la position entiement enforcée de la pedale d'expression avec la commande VALUE 2.
La pedale d'expression permet de changer le paramètre dans la plage de contrôle définie.
- Une fois vos réglages terminés, appuyez sur le bouton de réglage de la pedale pour quitter le mode de réglage de la pedale.
- Activez le mode d'edition pour sauvegarder vos réglages. Page 27 "Sauvegarde d'un programme - [WRITE]"
Vous perdrez vos reglages de la plaque de contrôle si vous changez de programme sans les sauvegarder ou si I'alimentation de I'appareil est coupee.
Si vous sauvegardez le programme après avoir enforcé la pedale d'expression, la valeur sauvegardee correspondra à la derniere position (inclinee) de la pedale.
Les valeurs suivantes ne peuvent pas etre sauvegardees.
Volume
- Niveau d'entrée vers l'effet Delay [DLY]
- Niveau d'entree vers l'effet Reverb [REV]
- Paramètre Pitch (hauteur) de l'effect [MOD] PITCH SHIFT
Pour pilotier le volume avec la pedale, assignez le niveau général ([GBL] VALUE 2). Pour pilotier les niveaux d'entrée des effets Reverb et Delay, assignez les paramétres MIX ([DLY] VALUE 2 et [REV] VALUE 2). Si un paramètre ne peut pas être piloté avec la pedale d'expression, "---" apparait brievement sur l'affichage de programme/valueur; dans ce cas le réglage de la pedale est impossible.
Affichage du nom de l'effet/du paramètre et de la valeur de paramètre
Le mode d'edition permet d'alternier l'affichage entre le nom des effets et les valeurs VALUE 1 et VALUE 2 indiquées quand vous enforcez les pédales de selection de programme UP/DOWN. La diode de l'accordeur s'allume quand le nom de l'effect est affchéé, sa diode centrale quand la valeur VALUE 1 est affichée et sa diode # pour la valeur VALUE 2.
Vérifier les valeurs sauvées dans un programme (Valeur originale)
La diode de valeur originale de l'écran programme/ Valeur vous permet de vérifier la valeur du programme sauvégarde.
Quand vous utilisez des boutons ou commandes pour modifier la valeur des paramètres, la diode de valeur originale s'allume lorsque la valeur actuelle correspond au réglage du programme original.
En mode de selection de programme, cette diode s'allume quand les valeurs de tous les paramètres correspondant aux réglages du programme original.
Sauvegarde d'un programme - [WRITE]
Voici comment sauver un son programme.
Si vous choisissez un autre programme ou éteignez le multi-effets sans sauvégarder un programme en cours d'édition, les réglages que vous avez effectués sont perdus.
1. Tournez le sélecteur CATEGORY sur [WRITE]. Le numéro de programme clignote sur l'écran programme/ valeur.
2. Utilisez la commande VALUE 1 ou les boutons / ou les pédales UP/DOWN pour selectionner la mémoire du programme de destination pour la sauvégarde de vos réglages.
3. Appuyez simultanément sur les boutons et pendant 1 seconde. Le programme est sauvégarde et l'écran affiche brievement "CP".
La sauvegarde de ce nouveau programme écrase (c'est-à-dire remplace) les réglages existants; en d'autres termes, la version antérieure du programme est perdue.
Vous pouvez annuler la sauvegarde du programme en choisisant une categorie (position) autre que [WRITE] avec le selecteur CATEGORY.
Réglage du type d'appareil branché à la prise OUTPUT/PHONES et du volume général - [GBL] (GLOBAL)
Vou puevez définir le type d'appareil que vous comptez brancher à la prise OUTPUT/PHONES du StompLab ainsi que son volume général.
Ces réglages portent sur tous les programmes. Le type d'appareil est sauvégarde à la mise hors tension. À la mise hors tension, le volume général returne au réglage par défaut (7.0).
1. Sélectionnez [GBL] avec le sélecteur CATEGORY.
2. Choisissez le type d'appareil que vous comptez brancher à la prise OUTPUT/PHONES avec la commande VALUE 1. Ce réglage permet d'adapter le niveau de sortie du signal des différents modèles d'amplis à l'entrée de votre amplificateur de basse.
AP: Utilisez cette configuration si vous reliez le StompLab à un ampli de basse.
Ln: Utilisez cette configuration si vous reliez le StompLab à une entrée Line, à casque, à une entrée Line, pour le brancher directement à une console de mixage ou un enregistrur.
- Reglez le volume général avec la commande VALUE 2.
Réglage de la sensibilité de la pédale d'expression
Si, quand les valeurs minimum et maximum du paramètre sont assignées aux réglages minimum et maximum de la pedale d'expression, l'effect ou le volume n'atteint pas son réglage maximum (ou minimum) alors que la pedale est complètement enforcée (ou relevante), vous pouvez régler la sensibilité de la pedale d'expression de la façon suivante.
Pour régler la sensibilité, actionné la pedale d'expression avec le pied. Il peut se révêler impossible de régler la sensibilité de la pedale si vous l'actionné avec la main.
1. Mettez l'appareil hors tension.
2. Maintenez le bouton de réglage de pedale d'expression et le bouton ▲ enfoncés et mettez l' apparçil sous tension.
3. Quand "Pd" apparait sur l'affichage de programme/valeur, relâchéz les boutons.
4. Enoncez la pedale d'expression de sorte à activer/ couper l'effect. La force exerée est mémorisée pour l'activation/ la coupure de l'effect assigné à la pedale d'expression.
- Ramenez doucement la pedale d'expression vers vous et lâchez-la lorsqu'elle est à bout de course.
- Enoncez doucement la pédale d'expression et lâchez-la lorsqu'elle s'arrête.
Pour annuler ce réglage de sensibilité, appuyez sur le bouton
- Appuyez sur le bouton
"CP" apparait sur l'affichage de programme/ Valeur et le mode de selection de programme est automatiquement activé. Si le réglage de sensibilité n'a pas été effectué correctement, "Er" clignote sur l'affichage de programme/ Valeur, puis "Pd" s'affiche. Dans ce cas, effectuez la procédure depuis l' étape 4.
Si vous ne parvenez pas à régler la sensibilité après plusieurs tentatives, le StompLab peut-être un problème. Veuillez contacter votre revendeur VOX.
Retour aux réglages d'usine
Voici comment retrouver les réglages d'usine du StompLab ainsi que les programmes d'origine.
Quand vous exécutez cette fonction, tous les programmes que vous avez créés sont effacés et replacés par les programmes d'usine.
1. Mettez le multi-effets sous tension en maintainant enforcés ses boutons et .
2. L'écran programme/valeur affiche "rL" et les diodes # de la fonction accordeur clignotent. Relâchez les boutons.
Vous pouvez si vous le souhaitez annuler l'opération à ce stade en appuyant sur le bouton .
3. Si vous étés sur de pouvoir recharger les réglages d'usine, appuyez sur le bouton . L'écran programme/valeur affiche "Ld" et le chargement des réglages d'usine (ou "initialisation") commence. Quand les réglages d'usine ont été recharges, l'écran programme/valeur affiche "CP", et le StompLab active automatiquement son mode de selection de programme.
N'eteignez jamais le multi-effets pendant le chargement des réglages d'usine.
En cas de problème
Avant de suspecter une panne, veuillez s'il vous plaît vérifier les points suivants. Si vous n'arrivez pas malgré tout à résoudre le problème, contactez votre revendeur.
1 Impossible demettrele multi-effets sous tension
Les piles ne sont-elles pas trop usees?
Quand les piles s'épuisent, l'écran programme/valueur s'assombrit.
Nous recommendons de changer les piles dès que possible. Si les piles sont plates, retirez-les immédiatement. Laisser des piles usagées dans l'appareil peut cause des disfonctionnements (coulage par exemple). Retirrez aussi les piles si vous ne comptez pas utiliser le StompLab pour une longue période.
Avez-vous branché un cable stéreo à l'entrée de l'appareil? Quand il est utilisé sur piles, l'alimentation n'est pas désactivée quand un cable stéreo est branché. Veillez à n'utiliser que des cables monos.
L'adaptateur secteur est-il compatible?
Est-il bien connecté à la prise d'alimentation?
Fonctionne-t-il correctement?
2 Pas de son
Vérifiez le volume de sortie de votre basse.
Le cable de votre basse électrique est-il bien connecté?
Votrecable n'est-il pas coupé?
Ja valeur du parametre [AMP/DR] VALUE 1 (GAIN) ou VALUE
2 (LEVEL) n'est-elle pas trop basse?
La valeur du paramètre [Lo/Hi] ou [Mid] n'est-elle pas trop BASSE?
Avec certains modèles d'amplis, l'ampli peut ne produit aucun son si les commandes LO, MID et HI ont un réglage trop bas.
Le volume d'un autre effet n'est-il pas au minimum? La fonction Mute est-elle activée? Voyez la rubrique "Bypass et Mute" (p. 23) et reactivez-la.
Le volume général n'est-il pas au minimum?
Tournez le selecteur CATEGORY sur [GBL], puis reglez le volume général avec la commande VALUE 2.
La pedale d'expression est-elle complètement relevante quand le volume, la commande [AMP/DR] VALUE1 (GAIN) et la commande VALUE2 (LEVEL) lui sont assignés?
3. Les effets ne s'appliquent pas
Est-ce que l'effet n'est pas désactiver?
La commande [MOD] VALUE 2 (DEPTH) ou la commande [DELAY] ou [REV] VALUE 2 (MIX) n'est-elle pas sur une valeur trop basse?
Le StompLab n'est-il pas en mode Bypass? Voyez la rubrique "Bypass et Mute" (p. 23) et désactiverz la fonction Mute.
4. Il y a de la distorsion dans l'aigu quand vous utilisez l'effect [PDL] (PEDAL) AC (ACOUSTIC)
N'appliquez-vous pas trop d'effet Drive? Baissez le niveau du paramètre [AMP/DR] VALUE 1 (GAIN).
Utilisez-vous uneasse possedant des sortiesa haut niveau (par exemple des basses equipments de micros a double bobinage). Baissez le volume de votre basse.
5. Le son de votre ampli est saturé ou le son est mauvais.
a commande VALUE 1 (volume de sortie du StompLab) sous [GBL] n'est-elle pas reglee sur "Ln" (LINE)? Choisissez le reglage AP (AMP).
Da commande VALUE 2 (LEVEL) sous [AMP/DR] ou la commande VALUE 2 (MASTER LEVEL) sous [GBL] n'est-elle pas sur un niveau trop élevé?
\section*{Caracteristiques}
Nombre d'effets: Types Pedal: 9
Nombre de programmes: 120 (20 utilisateur/100 d'usine)
Entrée audio: INPUT (jack mono)
Sortie audio: OUTPUT/PHONES (jack stereo)
Processeur de signal: Conversion A/N: 24 bits
Conversion N/A: 24 bits
Accordeur: Echelle: A0 à E6
Calibration: A=438 à 445 Hz
Alimentation: 4 piles AA ou adapteur secteur DC9V en option.
Autonomie de la pile 7.5 heures (avec quatre piles alcalines)
Dimensions (L × P × H) : 207 ~mm × 125 ~mm × 64 ~mm
Poids: 780g
Articles inclus: Manuel d'utilisation, 4 piles AA
Options:
Adaptateur DC9V AC
- Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.
Vorsichtsmaßnahmen
Aufstellungssort
For ANALOG DELAY (1-4) and ECHO (1-4), the feedback volume may vary. The feedback volume will be larger as the number increases. Dans le cas des effets ANALOG DELAY (1-4) et ECHO (1-4), le niveau de réinjection (feedback) est régiable. Plus la valeur est élevée, plus le niveau de réinjection augmente.
