Einleitung

Willkommen!

Wir danken dir, dass du dir einen VOX StompLab II B Modeling Bass Guitar Effect Processor zugelegt hast. Wir sind uns ziemlich sicher, dass du damit Stunden lang in Sound-Orgien schwelgen wirst - sei es live, im Studio, oder beim Üben mit einem Kopfhörer! Damit keine Beziehung mit dem StompLab dauerhaft und problemlos wird, raten wir, dass du diese Anleitung sorgfältig liest und befolgst. Bewahre diese Anleitung anschließend für spätere Zwecke auf.

Funktionen

Du kannst bis zu 8 der 61 internen Effekte gleichzeitig verwenden (darunter auch Rauschunterrückung).
Eigene Sounds kannst du in 20 User-Speichern sichern.
Außer dem stehen dir 100 erstklassige Preset-Speicher zur Verfugung, mit denen du sofort loslegen kannst.
Bei Anzahl des Bypass-Modus' bzw. beim Stummschalten des Gerats wird automatisch die autochromatische Stimmfungtion aktiviert.
Der StompLab II B ist mit einem „Expression“-Pedal zum Steuern des Wah, der Lautstärke und zahlreicher anderer Effektparameter verstehen, was bei Liveaufritten enormile Moglichkeiten betet.

Bedienoberfläche und Rückseite

Hier werden die Bedienelemente der Vorderseite und die Anschlüsse auf der Rückseite der StompLab II B vorgestellt.

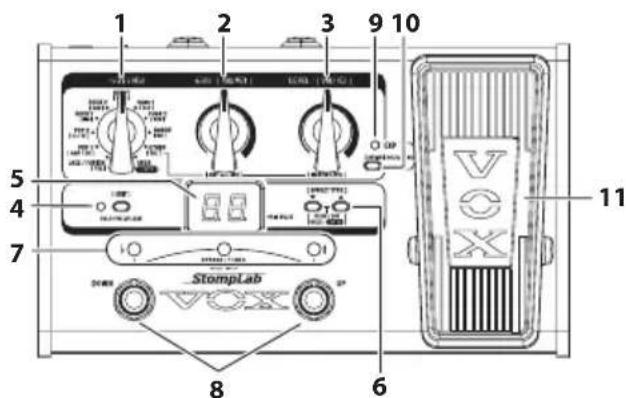

Bedienfeld

1. CATEGORY-Wahlknopf

Im Programmauswahlmodus kann hiermit ein Programmgenre ausgewählt bzw. aufgerufen werden.

Im Bearbeitungsmodus kann hiermit der zu beareritende Effekt ausgewählt werden.
Wird der Knopf auf [WRITE] gestellt, kann ein beareriteter Effekt eines Programms gespeichert werden.

2. VALUE 1-Knopf

Im Programmauswahlmodus kann hiermit die Empfindlichkeit des Limiters oder die Verstärkung (AMP/DRIVE Gain) eingestellt werden. Bei dieser Einstellung zeigt das Programm-/Werte-Display den Empfindlichkeits- oder Verstärkungspegel an, und die EDITLED sowie mittlere Tuner-LED blinken.

Im Bearbeitungsmodus kann hiermit der ersten Parameter eines Effekte eingestellt werden.

Beim Speichern eines Programms kann hiermit außerdem der Speicherort ausgewählt werden.

3. VALUE 2-Knopf

Im Programmauswahlmodus kann hiermit der Ausgangspiegel des Verstärkers (AMP/DRIV) eingestellt werden. Bei dieser Einstellung zeigt das Programm-/Werte-Display den Ausgangspiegel des Verstärkers an, und die EDIT-LED sowie Tuner-LED # blinken.

Im Bearbeitungsmodus kann hiermit der zweite Parameter eines Effektis eingestellt werden.

Hiermit kann zwischen dem Programmauswahlmodus und dem Bearbeitungsmodus umgeschaltet werden. Der Modus wechselt mit jedem Tastendruck. Im Bearbeitungsmodus leuchtet die EDIT-LED. Wird dieser Knopf im Programmauswahlmodus 2 Sekunden lang gedrück gehalten, wird dessen Sperrfunktion aktiviert, was die VALUE 1- und VALUE 2-Knöpf deaktiviert. Zum Deaktivieren der Sperrfunktion der Werte erneut 2 Sekunden lang gedrück gehalten.

Die Sperrfunktion der Werte kann nur im Programmauswahlmodus aktiviert werden.

5. Programm-/Werte-Display

Im Programmauswahlmodus werden hier die gewählte Programmnummer und der Knopfwert angezeigt. Wenn du BYPASS/MUTE aktivierst, erscheidt beim Stimmen der Notename im Display.

Im Bearbeitungsmodus werden die Effektürzel, Parameterwerte angezeigt. Außen dem wird hier beim Speichern eines Programms die Nummer des ausgewählten Speicherorts angezeigt.

6. _r -Tasten

Im Programmauswahlmodus wird hiermit ein Programm angewählt. Die Programmnummer wird mit jedem Tastendruck angehoben bzw. reduziert.

Im Bearbeitungsmodus wird hiermit ein Effekt ausgewählt und ein- oder ausgeschaltet. Du kannst damit ebenfalls ein gespeichertes Programm anwahlen bzw. ein Programm speichern.

Wird der Tuner gestartet, kann außer dem die Kalibrierung justiert werden.

7. Tuner-LEDs

Im Programmauswahlmodus dieren diese als Stimmanzeige, wenn BYPASS/MUTE aktiviert ist.

Im Bearbeitungsmodus:

Die-LED (links) leuchtet, wenn der Effektname im Programm-/ Werte-Display angezeigt wird.
Die mittlere LED leuchtet bzw. blinkt, wenn der Wert des VALUE 1-Knopfes im Programm-/Werte-Display angezeigt wird.
Die #-LED (rechts) leuchtet bzw. blinkt, wenn der Wert des VALUE 2-Knopfes im Programm-/Werte-Display angezeigt wird.

Die mittlere Tuner-LED sowie die #-LED blinken, wenn die angezeigten „Expression“-Pedal”)

Parameter dem „Expression“-Pedal als Zielfunktion zugewiesen werden können. Werden die Parameter dem „Expression“-Pedal als Zielfunktion zugewiesen, leuchten die LEDs beim Blinken länger. Werden die Parameter dem „Expression“-Pedal nicht als Zielfunktion zugewiesen, leuchten die LEDs beim Blinken kürzer.

8. Programm-UP/DOWN-Fußtasten

Im Programmauswahlmodus wird hiermit ein Programm angewählt. Die Programmnummer wird mit jedem Fußtastendruck angehoben bzw. reduziert.

Im Bearbeitungsmodus kann hiermit das Programm-/Werte-Display umgeschaltet werden. Das Display wechselt in der Reihenfolge „Effektname" ,VALUE 1-Wert" ,VALUE 2-Wert".

These LED leuchtet, wenn das „Expression“-Pedal eingeschaltet ist. Die LED blinkt außer dem beim Einstellen des Bereichs der mit dem Pedal zu steuernden Effektparameter.

10. "Expression"-Pedal-Einstelltaste

Mit dieser Taste wird die Funktion (Lautstärke, Wah, Effektparameter) des „Expression“-Pedals eingestellt. Mit der Taste kann außer dem Bereich der mit dem Pedal zu steuernden Effektparameter eingestellt werden. (^S 41 „Einstellen des „Expression“-Pedals”)

11. "Expression"-Pedal

Dieses Pedal steuert Effektparameter wie die Lautstärke und den Wah.

Die Zielfunktion des „Expression“-Pedals kann durch festen Druck auf das Pedal ein- oder ausgeschaltet werden. (S. 39

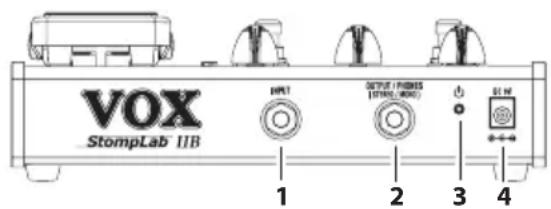

Rückseite

1. INPUT-Buchse

Hier musst du seine Bass anschließen.

2. OUTPUT/PHONES-Buchse

Hier kannst du deinen Bassversteller, Mixer, Recorder oder Kopfhörer anschließen.

3. POWER-Knopf

Zum Ein- oder Ausschalten des Geräts diesen Knopf 1 Sekunde lang gedrückt halten.

4.DC 9V-Buchse

Hier kann ein AC-Netzteil (Sonderzubehör) angeschlossen werden.

Vorbereitung

Einlagen der Batterien

Weder alte und neue Batterien noch unterscheidliche Batterien gemeinsam verwenden.
1. Die 4 Schrauben von den Gummifüßen an der unteren Abdeckung loseh.
2. Vier AA-Batterien entsprechend den Polaritätssymbolen „+“ und „-“ einsetzen, dann dieunte Abdeckung anbringen.

Bei einer geringen Batteriespannung tritt eventuell Rauschen auf.

Grundlegende Verbindungen

Schalte alle Geräte vor Herstellen der Anschlüsse aus. Andernfalls konntest du deinen Versteller oder die Lautsprecher beschädigten bzw. Betriebsstorungen verursachen.

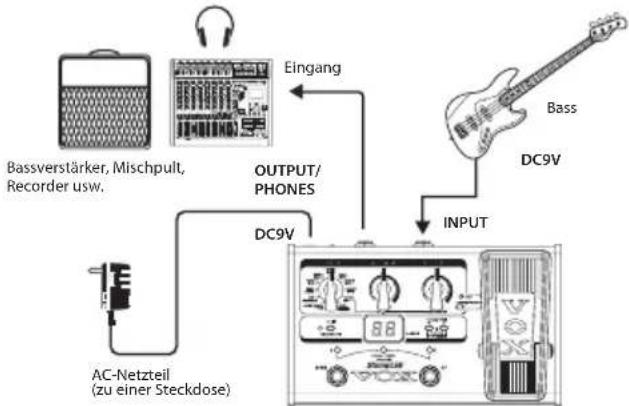

1. Die OUTPUT/PHONES-Buchse des StompLab über ein Kabel mit dem Bassverträger, Mixer oder Recorder verbinden.

Vor Herstellen der Verbindung musst du die Lautstärke des anderen Geräts auf den Mindestwert stellen.
Wenn du mit einem Kopfhörer arbeiten möchtest, must duihn an die OUTPUT/PHONES-Buchse anschließen.

Ein (optionales) AC-Netzteil musst du zuerst mit der DC9V-Buchse auf der Rückseite und danach mit einer Steckdose verbinden.

1. Verbinde die Bass mit der INPUT-Buchse auf der Rückseite.
2. Den Netzknopf gedrück halten und, wenn das Programm-/ Werte-Display aufleuchtet, freigeben. Beim Start des StompLabs zeigt das Programm-/Werte-Display die Programmnummer an.
3. Hebe den Lautstärkepegel deines Verstärkers oder Mixers nach Bedarf an.

Anschlussbeispel
StompLab

Energiesparfungkton

Der StompLab besitzt eine Energiesparfunktion, die automatisch das Gerät ausschaltet, nachdem es eine Stunde lang unbenutzt bleibt. Wurde die Energiesparfunktion aktiviert, kann das Gerät nicht mehr durch Betätigung eines Bedienelements eingeschaltet werden. Das Gerät muss eingeschaltet werden.

Solange an den Eingängen des Geräts ein Signal anliegt, wird die Energiesparfunktion nicht aktiviert, ganz gleich, ob Sie das Gerät bedieten oder nicht.
Die Energiesparfungtion ist werkssheitig aktiviert.

Aktivieren der Energiesparfunktion

Halte die EDIT-Taste sowie die Programm-DOWN-Fußtaste gedrückt und schalte darauf das Gerät ein.

DasProgramm-/Werte-Displayzeigt"AP",dann"En"an.

Deaktivieren der Energiesparfunktion

Halte die EDIT-Taste sowie die Programm-UP-Fußtaste gedrück und schalte darüber das Gerät ein.

Das Programm-/Werte-Display gezigt „AP“, dann „dS“ an.

Der Status der Energiesparfungtion (an oder aus) wird beim Ausschalten des Geräts automatisch gespeichert.

Programmauswahlmodus

Im Programmauswahlmodus kannst du Programme anwahlen und benutzten.

Gemeinsam stellen die Einstellungen einzelner Effekte ein „Programm" dar. Der StompLab besitzt 120 Programme. 100 der Programme (00-99) sind Presets, die nicht überschreiben werden konnen; weitere 20 (U0-U9, u0-u9) sind User-Programme, die überschreiben werden konnen. Die 100 Preset-Programme sind in 10 Kategorien von je 10 Programmen unterteilt.

Anwahlen eines Programms

1. Vergewissere dich, dass du dich im Programmauswahlmodus befindest.

Im Programmauswahlmodus leuchten die Tuner-LEDs # und b, und die EDIT-LED erlischt.

Im Bearbeitungsmodus leuchtet die EDIT-LED, bis die EDIT-Taste gedrück wird, um den Programmauswahlmodus aufzurufen.

1. Wahle mit dem CATEGORY-Wahlknopf einen Genre aus und drücke dann die Programm-UP- oder -DOWN-Fußtaste, um ein Programm anzuwahlen.

Das Programm-/Werte-Display zeigt die ausgewählte Programmnummer an.

1. Den Master-Pegel nach Bedarf einstellen.

§ 43 „Einstellen der Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, sowie des Master-Pegels - [GBL] (GLOBAL)".

"Expression"-Pedal

Die Zielfunktion des „Expression“-Pedals (Lautstärke, Effektparameter) ist für die einzelnen Programme einstellbar. Wir das Pedal beim Spielena aufwärts oder abwärts gekippt, werden Klang und Lautstärke entsprechend geändert.

Bei Programmen, wo die Zielfunktion des „Expression“-Pedals nicht die Lautstärke ist, wird die Zielfunktion durch festen Druck auf das Pedal ausgescheltet, woraufhin die „Expression“-Pedal-LED erlischt. Wird erneut fest auf das Pedal gedrückt, werden die Zielfunktion und die „Expression“-Pedal-LED wieder eingescheltet.

Wenn die Zielfunktion des „Expression“-Pedals die Lautstärke ist, wird die Lautstärke für das jeweilige Programm mit dem Pedal eingestellt. Wenn die Zielfunktion nicht die Lautstärke ist, muss ein Programm angewählt werden, bevor dessen Klang mit dem Pedal geändert werden kann.

TIPP: [AMP/DR] LEVEL sollte als Zielfunktion eingestellt werden, wenn mit dem „Expression“-Pedal die Lautstärke wie mit einem Lautstärkepedal zu steuern ist und wenn die Lautstärke eines angewählten Programms nur mit dem Pedal eingestellt werden kann.

Effektumgehung und Stummschaltung

Zum Einstellen des Verstärkers, beim Stimmen bzw. Wechseln der Bass usw. kannst du das Gerät stummschalten oder die Effekte (inkl. Rauschunterdrückung) umgehen. Das Funktioniert folgendermaßen.

Umgehendes StompLab

Betätige Program Up und Program Down gleichzeitig: Alle Effekte werden umgangen. Im Programm-/Werte-Display erscheint erscheint.

Stummschalten des StompLab

Halte Program Up und Program Down ±1 Sekunde gedrückt, um die Ausgabe stummzuschalten. Im Programm-/Werte-Display erscheint.

Wenn du die Effekte umgehst oder das Gerät stummschaltest, wird der autochromatische Tuner aktiviert. Um diese Modi wieder aufzuheden, musst du ledigious den Program Up-oder

Stimmfunktion (Tuner)

Die StompLab enthalt eine autochromatische Stimmfunktion (_e Tuner).

Die Kammertonfrequenz der Note, A^ kann im Bereich 438-445Hz geändert werden.

Arbeitsweise für das Stimmen

1. Im Bypass- und Mute-Modus (Stummschaltung) wird der Tuner des StompLab automatisch aktiviert.

Bei einem Auftritt empfeihlt es sich, die StompLab stummzuschalten, um das Publikum nicht mit deinen „Stimmkünsten" zu nerven.

1. Spieler eine Note auf der Bass. Im Programm-/Werte-Display erscheint der Name der erkannten Note.

Die Notennamen werden folgendermaßen angezeigt:

Notename	CC#DD#EFF#G#A#B
Anzeige	C	C'	d	d''	E	F	F'	G	G'	R	R'

1. Falls deine Bass zu hoch gestimmt ist, blinkt die Tuner-LED #. Falls deine Bass zu niedrig gestimmt ist, blinkt die Tuner-LED b. In beiden Fällen weist die Helligkeit der LED auf die Stärke der Verstimmung hin. Bei korrekker Stimmung leuchtet die mittlere Tuner-LED.

Einstellen der Kammertonfrequenz

Die Klammertonfrequenz des Stimmgerats (Mittenfrequenz A am Klavier) ist einstellbar. Der Tuner lasst sich im Bereich 438Hz-445Hz kalibrieren.

Die Kalibrierung liegt beim Ausschalten des Gerats verloren. Beim nachsten Einschalten wird automatisch wieder 440Hz gewählt.

1. Ändere die Klammertonfrequenz nach Starten des Tuners mit der oder -Taste. Das Programm-/Werte-Display zeigt die Klammertonfrequenz (38-45: 438-445Hz) an.

Programmiereneigener Sounds (Edit-Modus)

Im Bearbeitungsmodus kannst du die Effekte für jeder Kategorie wie [PDL] (PEDAL), [AMP/DR] (AMP/DRIVE), [CAB] (CABINET), [NR] (NOISE REDUCTION), [MOD] (MODULATION), [DLY] (DELAY) und [REV] (REVERB) einstehen.

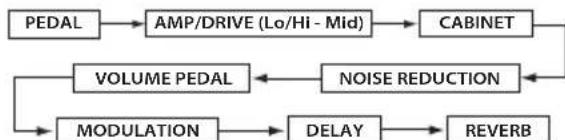

Signalfluss

VOLUME PEDAL ist verfügbar, wenn die Zielfunktion des „Expression“-Pedals auf VOLUME eingestellt ist. (S. 42 „Dem Pedal die Lautstärke zuweisen")

Aufrufen des Bearbeitungsmodus

1. Drücke im Programmauswahlmodus die EDIT-Taste. Der Programmauswahlmodus wird aufgerufen, und die EDIT-LED leuchtet.

Effektanwahl und Einstellen der Effektparameter - [PDL], [AMP/DR], [CAB], [NR], [MOD], [DLY], [REV]

Wähle für jeder Kategorie einen Effekt und stelle den entsprechenden Parameter ein.

1. Wahle mit dem CATEGORY-Wahlknopf eine Kategorie aus.

2. Wahle mit der - oder Taste einen Effekt an. Das Programm-/Werte-Display zeigt das entsprechende Effektkurzel an, und die Tuner-LEDb leuchtet. Für Einzelheiten zu den verfügbaren Effekten und Parametern siehe den Abschnitt, "Appendices" auf Seite 78. Bei Anzahl eines Effektos latent die StompLab immer die Idealeinstellungen fur dessen Parameter.

Über den Effektparameter kannst du dann den Feinschliff vornehmen.

Wird WAH in der [PDL]-Kategorie ausgewählt, wird das „Expression“-Pedal automatisch zum Wah-Pedal.
Um den gewählten Effekt auszuschalten, musst du die Taster und simulant drücken. Wenn der Effektaktiv ist, wird der Name angezeigt. Ist er hingegen aus, so wird „ of“ angezeigt.

1. Stelle den Effektparameter mit den VALUE 1- und VALUE 2-Knöpfen ein.

Beim Drehen des Knopfes zeigt das Programm-/Werte-Display die Werte an. Bei VALUE 1 leuchtet bzw. blinkt die mittlere Tuner-LED, bei VALUE 2 die Tuner-LED#.

Für Einzelheiten zu den Effektparametern für jeder Knopf siehe den Abschnitt „Appendices" auf Seite 78.

[Lo/Hi] und [Mid] sind [AMP/DR]-Parameter. Wenn [AMP/ DR] ausgeschaltet ist, ist der Effekt nicht verfügbar. Außendem kannst du den Pegel des Programms mit dem [AMP/DR] VALUE 2-Knopf (LEVEL) einstellen.
For Gerauschunterrückung wahle mit dem CATEGORY Wahlknopf [NR] und stelle dann die Empfindlichkeit mit dem VALUE 1-Knopf ein. Stelle die Empfindlichkeit der Rauschunterrückung so ein, dass kein Rauschen hörbar ist, wenn du nicht auf der Bass spielst. Bei bestimmten Bass werden lang gehaltene Noten eventuell zu früh ausgebendet. Wähle dann einen kleineren Wert. Dieser Parameter ist so einzustellen, dass die Noten natürlich ausklingen.

Einstellen des „Expression“-Pedals

Dem Pedal Parameter zuweisen

Um dem Pedal Parameter zuzuweisen, müssen diese im Bearbeitungsmodus aufgerufen werden.

1. Rufe den Bearbeitungsmodus auf.
2. Zeige im Programm-/Werte-Display den mit dem „Expression“-Pedal einzusetzenden Effektparameterwert an. Vergewissere dich, dass die mittlere Tuner-LED oder die #-LED blinkt.

Falls die mittlere Tuner-LED oder die #-LED nicht blinkkt, konnen die Parameter nicht dem „Expression“-Pedal zugewiesen werden.

1. Drücke auf die Pedal-Einstelltaste.

Das Programm-/Werte-Display zeigt kurz „CP“ an, und der Effektparameter kann mit dem „Expression“-Pedal gesteuert werden.

• Wenn der Effektparameter die Zielfunktion des „Expression“-Pedals ist, wird der Effekt der Zielfunktion automatisch eingeschaltet.
  Wenn der Effektparameter, welcher die Zielfunktion des „Expression“-Pedals ist, angewählt wird und die Pedal-Einstelltaste gedruckt wird, zeigt das Programm-/Werte-Display kurz „--" an, und die Zuweisung der Zielfunktion zum „Expression“-Pedal wird aufgehoben.

Dem Pedal die Lautstärke zuweisen

Um dem Pedal die Lautstärke zuzuweisen, drücke auf die Pedal-Einstelltaste, nachdem das Programm-/Werte-Display den Master-Pegel ([GBL] VALUE2) anziegt. Das Programm-/ Werte-Display zeigt kurz „CP" an, und die Lautstärke kann mit dem „Expression"-Pedal eingestellt werden.

Bereich des mit dem Pedal zu steuernden Parameters einstellen

Der Bereich des mit dem Pedal zu steuernden Parameters wird im Pedal-Einstellmodus eingestellt.

1. Halte die Pedal-Einstelltaste etwa 1 Sekunde lang gedrück. Der Pedal-Einstellmodus wird aufgerufen, und die "Expression"-Pedal-LED blinkt.
2. Stelle den Wert für das vollig aufwärts gekippte Pedal mit dem VALUE 1-Knopf ein.
3. Stelle den Wert für das vollig abwärts gekippte Pedal mit dem VALUE 2-Knopf ein.

Das Pedal regelt den Klang innerhalb des eingestellten Bereichs.

1. Drücke nach Abschluss der Einstellungen die Pedal-Einstelltaste, um den Pedal-Einstellmodus zu verlassen.
2. Rufe den Bearbeitungsmodus auf, um die Einstellungen zu speichern.

S.43,Speichern eines Sounds- [WRITE]"

Wird die Bereichseinstellung nicht gespeichert, kehr die vorherige Einstellung zurück, wenn das Programm

gewechselt oder das Gerät ausgeschaltet wird.

Wird das Programm nach Bedieren des „Expression“-Pedals gespeichert, wird der Wert entsprechend der Position des „Expression“-Pedals eingestellt.

Folgende Werte können nicht gespeichert werden:

Lautstärke
- Delay-Eingangspegel [DLY]
- Reverb-Eingangspegel [REV]
- Tonhohenverschiebungs-Parameter [MOD] PITCH SHIFT

Um die Lautstärke mit dem Pedal zu steuern, den MasterPegel ([GBL] VALUE2) zuweisen. Um die Delay- und Reverb-Eingangspegel zu steuern, MIX-Parameter ([DLY] VALUE 2 und [REV] VALUE 2) zuweisen. Wenn die Zielfunktion des „Expression"-Pedals nicht verfügbar ist, zeigt das Programm-/Werte-Display kurz --" an, und das Pedal kann nicht eingestellt werden.

Effekt-/Parameterart und Parameterwert-Display

Im Bearbeitungsmodus kannst du die angezeigten Effektnamen die VALUE 1- und VALUE 2-Werte mit den Programm-UP/ DOWN-Fußtasten umschalten. Die Tuner-LED leuchtet, wenn der Effektname angezeigt wird; die mittlere Tuner-LED leuchtet, wenn VALUE 1 angezeigt wird; und die Tuner LED # leuchtet, wenn VALUE 2 angezeigt wird.

Kontrolle der gespeicherten Einstellungen (Originalwerte)

Anhand der „Original Value“-Diode des Programm-/Werte-Displays kannst du bequem die gespeicherten Werte kontrollieren. Sobald du beim Editieren den gespeicherten Wert erreicht, leuchtet die Diode.

• Im Programmauswahlmodus leuchtet die Originalwert-LED, wenn die Werte aller Parameter den Werten des gespeicherten Programms entsprechen.

Speichern eines Sounds—[WRITE]

Wenn du mit einem Sound zufrieden bist, kannst du ihn wie folgt speichern.

Wenn du im Programmauswahlmodus das Programm wechselst oder das Gerät ausschaltest, bevör die Einstellungen gespeichert wurden, gehen theseverlen.

1. Stelle den CATEGORY-Wahlknopf auf [WRITE]. Die Programnummer blinking im Programm-/Werte-Display.
2. Wahle mit dem VALUE 1-Knopf oder den / -Tasten oder die Programm-UP-/DOWN-Fußtaste das Programm an, in dem die Einstellungen zu speichern sind.
3. Halte die -und -Tasten gemeinsam 1 Sekunde lang gedrück. Das Programm wird gespeichert, und das Programm-/Werte

Display zeigt kurz „CP“ an.

Beim Speichern ersetzt die neue Version den vorgen Sound. Letzterer geht also verloren.
Um das Speichern des Programms abzubrechen, wähle mit dem CATEGORY-Wahlknopf eine andere Kategorie als [WRITE].

Einstellen der Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, sowie des Master-Pegels - [GBL] (GLOBAL)

Du kannst die Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, sowie den Master-Pegel des StompLabs einstellen.

These Einstellungen gelten für alle Programme. Die Geräteart-Einstellung wird beim Ausschalten gespeichert. Der Master-Pegel wird beim Ausschalten auf 7.0 rückgesetzt.

1. Wahle mit dem CATEGORY-Wahlknopf [GBL] aus.
2. Stelle die Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, mit dem VALUE 1-Knopf ein.
   These Einstellung passst den Ausgangsbuchsenpegel für den Anschluss an die Eingangsbuchse deines Bassverträkcers an.

AP: Wahle diese Einstellung, wenn die StompLab mit einem Bassverständerkers.

Ln: Wahle diese Einstellung, wenn du die StompLab mit einem Line-Eingang (z.B. eines Mischpults/Recorders), Kopfhörer oder direkt mit der Endstufe eines Bassverständerkers verbinden möchtest.

1. Stelle den Master-Pegel mit dem VALUE 2-Knopf ein.

Empfindlichkeit des Expression-Pedals

Wenn Sie dem Expression-Pedal einen Parameter zuordnen, werden der Mindest- und Höchstwert automatisch eingestellt, können aber nachjustiert werden. Ab und zu arbeitet das Expression-Pedal aber etwas ungenau und muss neu kalibriert werden.

Zum Einstellen der Empfindlichkeit mussen Sie das Expression-Pedal mit dem Fuß hin- und herbewegen. In bestimmten Fällen missglückt die Einstellung)namlich, wenn Sie das Pedal mit der Hand bewegen.
1. Schalten Sie das Gerät aus.
2. Halten Sie den Expression-Pedal-Einstell- und Taster gedrück, während Sie das Gerät wieder einschalte.
3. Gib die Tasten frei, wenn das Programm-/Werte-Display „Pd" anziegt.
4. Schieben Sie das Expression-Pedal so welt hinunter, dass sein Schalter aktiviert/deaktiviert wird. Damit stehen das Gewicht fest, mit dem die Umschaltung erfolgen muss.

1. Ziehen Sie das Expression-Pedal langsam hoch (zu sich hin) und nehmen Sie den Fuß vom Pedal, wenn es nicht mehr weiter bewegt werden kann.

1. Drücken Sie das Pedal allmählich hinunter undnehmen Sie den Fuß vom Pedal, wenn es sich nicht mehr bewegen lasst.

Um die Kalibrierung abzubrechen, müssen Sie den -Taster drucken.

1. Drucken Sie den Taster.

Das Programm-/Werte-Display zeigt „CP" an, und der Programmauswahlmodus wird automatisch aufgerufen. Konnte die Empfindlichkeit nicht eingestellt werden, blinkt "Er" im Programm-/Werte-Display, bevors „Pd" anzeigt. Führre in solchem Fall den Vorgang ab Schritt 4 aus.
Wenn die Kalibrierung auch nach mehreren Versuchen missgluckt, ist der StompLab eventuell defekt. Wenden Sie sich an ihren VOX-Handler.

Wiederherstellen der Werksdaten

Auf folgende Weise kannst du die Programme des StompLab auf die Werksdaten zusückstellen.

Durch diesen Vorgang werden sãmtliche Programme, die du erstellt und im StompLab gespeichert hast, gelöscht und durch die werksseitigen Programme ersetzt.
1. Halte die und -Tasten gedrückt und schalte damit das Gerät ein.
2. Das Programm-/Werte-Display zeigt „rL“ an, und die TUNER-LEDs # sowie blinken. Gebe die gedrückten Tasten frei. Wenn du es dir im letzten Moment noch noch anders überlegst, musst du den▼-Taster drücken.
3. Zum Wiederherstellen der Werksdaten drücke die -Taste. Das Programm-/Werte-Display zeigt „Ld" an, und das Wiederherstellen beginnnt. Nach dem Wiederherstellen zeigt das Programm-/Werte-Display „CP" an, und der StompLab Goes automatisch in den Programmauswahlmodus über.

Schalte das Gerät niemals aus, solange die Wiederherstellung der Werksdaten noch lauft.

Fehlersuche

Wenn du den Eindruck hast, dass etwas nicht nach Plan lauft, solltest du zuerst folgende Punkte überprüfen. Wenn sich dadurch das Problem nicht beheben lasst, wenden Sie sich an ihren Fachhändler.

1. Das Gerät kann nicht eingeschaltet werden

Sind die Batterien erschöpf?
Wenn die Batterien entladen sind, verdunkelt das Programm-/ Werte-Display.
Dann musst du umgehend neue Batterien einlagen. Entferne leere Batterien immer sofort aus dem Gerät. Tust du das namlich nicht, so kommt es zu Betriebsstorungen (z.B. durch Auslaufen der Batterieflüssigkeit).
Die Batterien sollenen ebenfalls hersausgenommen werden, wenn der StompLab über langere Zeit nicht betrieben wird.
- Legen Sie die Batterien richtig herum (+, -) in das Fach.
Hast du das AC-Netzteil an die DC9V-Buchse auf der Rückseite angeschlossen?
Hast du das Netzteil an eine geeignete Steckdose ange schlossen?
Ist das Netzeil eventuell beschädigt?

2. Nix zu horen

Hast du die Lautstärke deiner Bass ganz zurückgenommen?
Ist das Basskabel richtig angeschlossen?
Ist das Basskabel eventuell defekt?
- Ist der Parameter [AMP/DR] VALUE 1 (GAIN) oder VALUE 2 (LEVEL) zurzeit auf einen niedrigen Wert eingestellt?

t der Parameter [Lo/Hi] oder [Mid] zurzeit auf einen niedrigen Wert eingestellt?
Bei bestimmten Verstärkermodellen hört man nichts mehr, wenn sich die Regler LO, MID und HI ganz links befinden.
Hast du die Lautstärke eines externen Effektos heruntergedrecht? Hast du die Stummschaltung aktiviert? Schalte diese Funktion wieder aus, siehe „Effektumgehung und Stummschaltung" (S. 39).
Hast du die Gesamtlautstärke auf den Mindestwert gestellt? Stelle den CATEGORY-Wahlknopf auf [GBL] und drehe den VALUE 2-Knopf, um den Master-Pegel einzustellen.
War das Pedal vollig aufwärts gekippt, bevor Lautstärke, [AMP/ DR] VALUE1-Knopf (GAIN) oder VALUE2-Knopf (LEVEL) dem „Expression“-Pedal als Zielfunktion zugewiesen wurden?

3. Ein Effekt streikt

Wird der Effekt umgangen?
It der [MOD] VALUE 2-Knopf (DEPTH) oder der [DLY] oder [REV] VALUE 2-Knopf (MIX) auf einen niedrigen Wert eingestellt?
Ist der StompLab im Effektumgehungsmodus?

Siehe, "Effektumgehung und Stummschaltung" (S. 39) zum Deaktivieren der Funktion.

4. Hohe Frenquenzen sind beim [PDL] (PEDAL)-Effekt AC (ACOUSTIC) verzerrt

Ist ein zu hoher Drive-Wert eingestellt?
Verringer die [AMP/DR] VALUE 1 (GAIN)-Einstellung.
Diefert deine Bass ein besonders starkes Ausgangssignal (verwendet sie z.B. Humbucker)?

Nimm die Lautstärke deiner Bass etwas zurück.

5. Der Bassverträger gibt unschöne Ver zer rung aus oder klingt „komisch"

Ist der VALUE 1-Knopf (StompLab-Ausgangsbuchsenpegel) in [GLB] auf „Ln" (LINE) eingestellt? Auf AP (AMP) einstellen.
1st der VALUE 2-Knopf (LEVEL) in [AMP/DR] oder der VALUE 2-Knopf (MASTER LEVEL) in [GBL] auf einen zu hohen Wert eingestellt?

Technische Daten

Anzahl der Effekte: Pedal-Typen: 9

AMP/DRIVE-Modelle:18

Boxenmodelle: 12

Modulation-Type: 9

Delay-Type: 8

Reverb-Type: 3

Rauschunterdrückung: 1

Volume-Pedal: 1

Anzahl der Programmspeicher: 120 (20 User/100 Preset)

Audio-Eingabe: INPUT-Buchse (Mono-Klinke)

Audio-Ausgabe: OUTPUT/PHONES-Buchse

(Stereo-Klinke)

Signalverarbeitung: A/D-Wandlung: 24 Bit

D/A-Wandlung: 24 Bit

Stimmfunktion: Erkennungsbereich: A0~E6

Kammertonfrequenz: A = 438 445Hz

Stromversorgung: 4 × AA-Batterien oder AC-

Netzteil (Sonder zubehör)

Batterielebendauer 7.5 Stunden (mit AA-Alkali

batterien)

Abmessungen (BXTXH): 207 mm X 125 mm X 64 mm

Gewicht:

Lieferumfang:

Bedienungsanleitung, 4 x

AA-Batterien

Sonderzubehor: AC-Netzteil (DC 9V, ⊕ ⊙ ⊙)

• Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

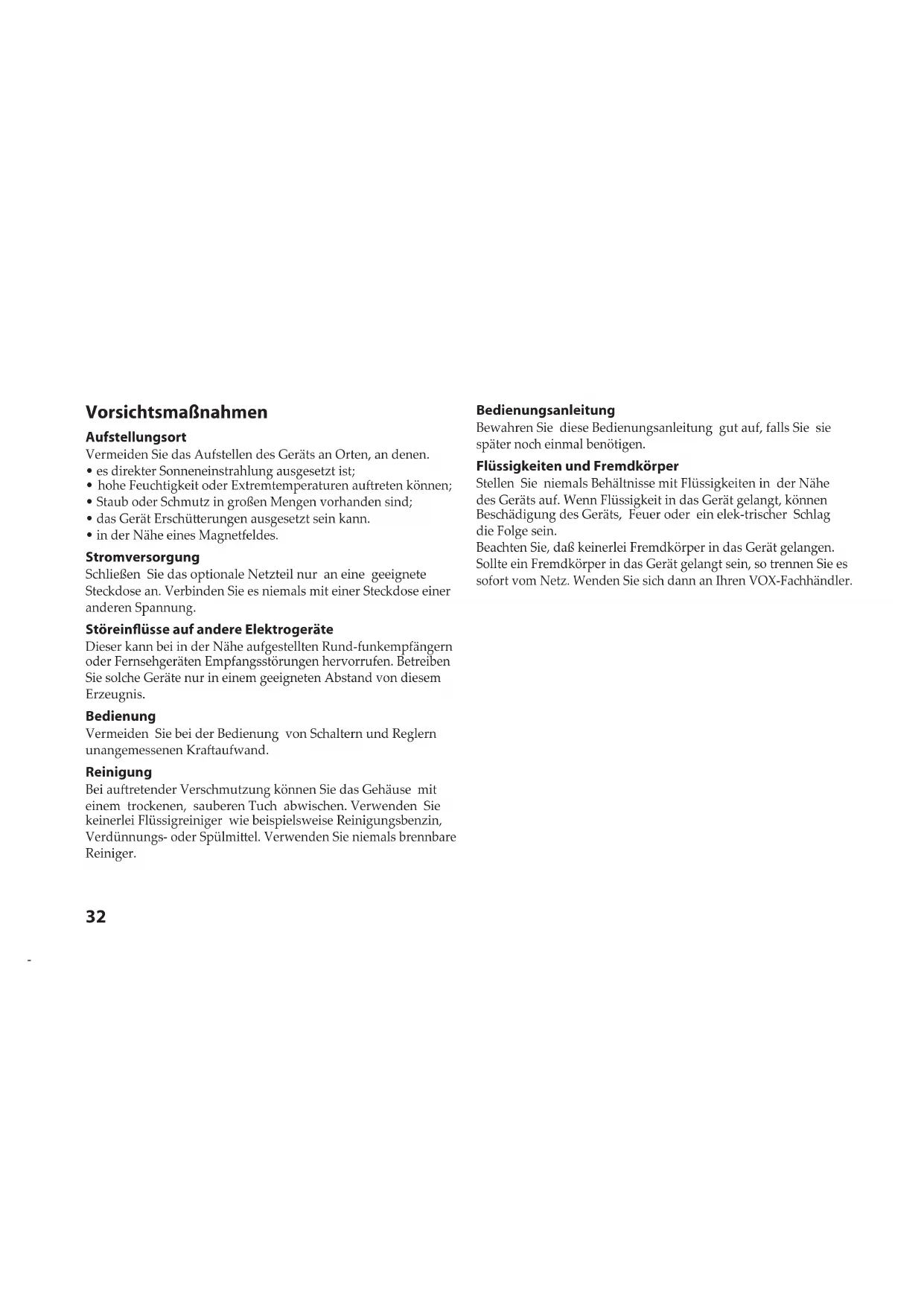

Precauciones

Ubicación

气入的卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡

Bei ANALOG DELAY (1-4) und ECHO (1-4) kann der Rückkopplungspegel variieren. Ein hoherer Wert bedeutete einen hohenen Rückkopplungspegel. El volumen de la retroalimentacion para ANALOG DELAY (1-4) y ECHO (1-4)uede variar. Cuanto mas grande sea el numero, mayor sera el volumen de la retroalimentacion.
