Pathfinder 10 - Lautsprecher VOX - Kostenlose Bedienungsanleitung

Produkttyp	Gitarren-Combo-Verstärker
Ausgangsleistung	10 Watt RMS
Lautsprecher	1 x 6,5 Zoll (16,5 cm)
Impedanz	8 Ohm
Kanäle	1 Kanal (Clean/Crunch)
Regler	Lautstärke, Gain, Klang, Hall (falls vorhanden)
Eingänge	1 x Klinke 6,35 mm (Instrument)
Ausgänge	1 x Klinke 6,35 mm (Kopfhörer)
Stromversorgung	Netz: 230 V AC, 50 Hz
Stromverbrauch	30 Watt
Sicherung	F 0,5 A / 250 V
Abmessungen (B x H x T)	350 x 300 x 220 mm
Gewicht	5,2 kg
Gehäusematerial	Holz und Kunstleder
Sonderfunktionen	Traditionelle VOX-Schaltung, integrierter Overdrive
Pflege und Reinigung	Gerät vom Netz trennen, mit einem trockenen weichen Tuch reinigen
Sicherheit	Nicht Feuchtigkeit aussetzen, vor Reinigung vom Netz trennen
Ersatzteile	Ersatzsicherung erhältlich
Reparierbarkeit	VOX-Fachtechniker überlassen
Garantie	2 Jahre
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - Pathfinder 10 VOX

Wie schließe ich eine Gitarre an den Pathfinder 10 an?

Verwenden Sie ein 6,35-mm-Klinkenkabel. Schließen Sie die Gitarre an den INPUT-Eingang des Verstärkers an. Schalten Sie den Verstärker ein und stellen Sie die Lautstärke ein.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie das Netzkabel und die Steckdose. Wenn das Problem weiterhin besteht, könnte die Sicherung durchgebrannt sein. Ersetzen Sie sie durch eine Sicherung desselben Typs (F 0,5 A / 250 V).

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen Mittel oder Wasser.

Kann ich Kopfhörer mit diesem Verstärker verwenden?

Ja, schließen Sie Ihre Kopfhörer an den PHONES-Ausgang an. Dadurch wird der Lautsprecher automatisch stummgeschaltet.

Welchen Gitarrentyp kann ich verwenden?

Jede E-Gitarre mit passivem oder aktivem Tonabnehmer ist geeignet. Die Eingangsimpedanz ist für Standardgitarren ausgelegt.

Wie erhalte ich einen verzerrten Sound?

Erhöhen Sie den GAIN-Regler und passen Sie die Lautstärke an. Für mehr Verzerrung können Sie auch ein Overdrive-Pedal verwenden.

Wird der Verstärker normal warm?

Ja, eine gewisse Wärme ist normal. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät auf einer stabilen Oberfläche steht.

Kann ich einen MP3-Player anschließen?

Dieser Verstärker hat keinen Aux-Eingang. Sie können einen Adapter verwenden, um einen Player an den Instrumenteneingang anzuschließen, aber die Lautstärke wird niedrig sein.

Wo finde ich Ersatzteile?

Wenden Sie sich an einen autorisierten VOX-Händler oder den Kundendienst. Sicherungen sind in Elektronikgeschäften erhältlich.

Wie stelle ich den Klang ein?

Drehen Sie den KLANG-Regler (oder TONE). Im Uhrzeigersinn für mehr Höhen, gegen den Uhrzeigersinn für mehr Bässe. Experimentieren Sie je nach Stil.

BEDIENUNGSANLEITUNG Pathfinder 10 VOX

Vielen Dank, dass du beschlossen hast, dich für deinen Sound auf einen VOX Pathfinder 10 zu verlassen. Wie du innerhalb weniger Minuten sehen wirst, klingt dieser kleine Amp noch besser als sein klassischer Look ohnehin verspricht. Hiermit verfügst du über eine ganze Reihe an Gitarren-Sounds, die nicht nur stark klingen, sondern auch richtig Spiellaune ma-

chen! Dein neuer Pathfinder ist ein Amp, mit dem du optimal üben, jammen und –falls dir danach ist– mal richtig die Nachbarn ärgern kannst! Sehen wir uns kurz die Funktionen und Regler an, die deinen neuen Pathfinder 10 so flexibel machen. Dass das auch für den Sound gilt, versteht sich wohl von selbst...

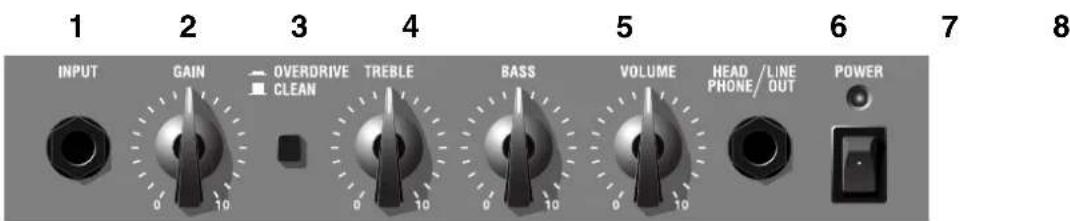

Die Oberseite

1. INPUT-Buchse

Man glaubt es kaum: Über diese Buchse kannst du deine Gitarre an den Amp anschließen! Am besten verwendest du hierfür ein hochwertiges Gitarrenkabel.

2. GAIN-Regler

Hiermit stellt du den Vorverstärkerpegel ein. Dieser Regler ist dein Freibrief für eine ganze Palette an Sounds, von „clean“ bis „bratig“ und sogar „abgedreht“ – natürlich mit allem, was dazwischen liegt! Der Rest des Sounds richtet sich entscheidend nach der Einstellung dieses Reglers und danach, wie du die OVERDRIVE/CLEAN-Taste (3) eingestellt hast. In beiden Modi – Clean und Overdrive– sorgst du mit einer geringen Gain-Einstellung (Regler nach links drehen) für einen „cleanen“ Sound, während ein hoher Gain-Wert (Regler nach rechts drehen) für den mehr oder weniger ultimati-ven Brat-Sound sorgt. Die Möglichkeiten sind schier unerschöpflich!

3. OVERDRIVE/CLEAN-Taste

Die Bezeichnung dieser Taste verrät natürlich schon, auf was du dich hier freuen kannst: hiermit wählst du einen der beiden möglichen Modi für deinen Pathfinder 10 an – „Clean“ (Taste frei) oder „Overdrive“ (Taste gedrückt). Im Overdrive-Modus wird der Pegel entscheidend angehoben (und das sorgt für Sounds aus der Bruzzelküche eines Meisterkochs!), im Clean-Modus nicht. Wenn du also Power machen musst, drückst du diese Taste und pustest los!

4. TREBLE-Regler

Hiermit kannst du den Pegel der Höhen in deinem Sound einstellen und wahlweise einen runden, warmen oder einen beißenden Klang erzielen – und natürlich alles, was dazwischen liegt.

5. BASS-Regler

Hiermit kannst du den Bassanteil deines Sounds einstellen. Damit machst du den Sound entweder warm und leicht oder dunkel und schwer – mit allem, was dazwischen liegt.

6. VOLUME-Regler

Es kommt noch besser: Mit diesem Regler kannst du die allgemeine Lautstärke deines Amps einstellen – „Volume“ bedeutet nämlich „Lautstärke“! Wenn du hier einen hohen Wert, für Gain aber einen kleinen Wert wählst, bekommst du einen lauten Clean-Sound (TIPP: die CLEAN/OVERDRIVE-Taste darf nicht gedrückt sein). Wenn du hingegen Gain voll auf drehst, den Overdrive-Modus aktivierst und mit Volume etwas weniger Gas gibst, erzielst du einen fetten, verzerrten Sound, während der Pegel trotzdem noch nachbarschaftlich vertretbar ist.

7. HEADPHONE/LINE OUT-Buchse

An dieser Buchse liegt ein extra gefiltertes Signal an, das in einem Kopfhörer oder mit einem hier angeschlossenen PA- oder Studiomischpult gleichermaßen überzeugend klingt. Dank LINE OUT verfügst du live und im Studio über einen optimalen Sound, während die Notwendigkeit eines Mikrofons entfällt.

WICHTIGER HINWEIS: Bei Anschließen eines Kopfhörers wird der interne Lautsprecher ausgeschaltet... So kannst du also auch Nachts losbrettern, ohne andere zu stören!

8. POWER-Schalter

Hmm... hiermit schaltet man den Verstärker ein, wenn man einmal davon ausgeht, dass man ihn zuvor mit einer Steckdose verbunden hat. Aber das hast du doch bestimmt schon gemacht, stimmt's? Na prima...

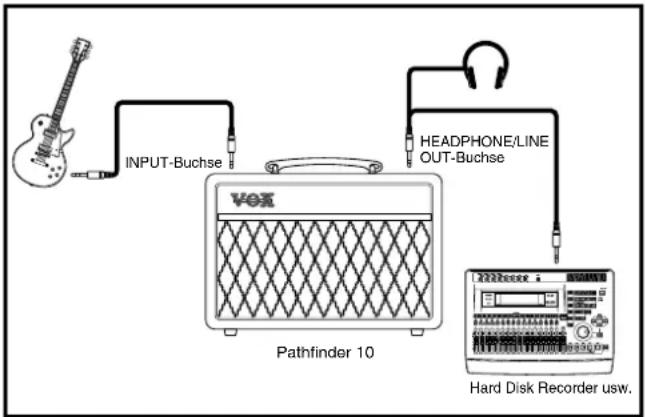

ANSCHLUSSBEISPIEL

TECHNISCHEDATEN

• Abmessungen (B x T x H): 380mm x 170mm x 260mm
  • Gewicht: 4,8kg
  • A usgangsleistung: 10 Watt, RMS an 8
  • Lautsprecher: Vox Bulldog (6,5", 8)
• Eingänge: INPUT-Buchse
• A usgänge: HEADPHONE/LINE OUT-Buchse
• Bedienelemente: GAIN, TREBLE, BASS, VOLUME, CLEAN/OVERDRIVE-Taste, POWER-Schalter.

* T echnische Veränderungen können ohne Vorankündigung vorgenommen werden.

* Alle in dieser Anleitung erwahnten Firmen, Produkt- und Formatnamen usw. sind Warenzeichen oder eingetra-gene Warenzeichen und somit Eigentum der betreffenden Firmen.

WICHTIGER HINWEIS: Dein Pathfinder 10 darf nur von einer anerkannten Vox-Kundendienststelle „inspiziert“ werden. Wenn das jemand anders macht, erlischt automatisch der Garantieanspruch.

WICHTIGE SICHERHEITSHINWEISE

• Bitte lesen Sie sich alle Bedienhinweise durch.
• B ewahren Sie diese Bedienhinweise auf.
• Beachten Sie alle Warnungen.
  • Befolgen Sie alle Instruktionen.
• V erwenden Sie dieses Gerät niemals in der Nähe von Wasser.

- Stellen Sie niemals Flüssigkeitsbehälter, z.B. Vasen, auf das Gerät.

- Reinigen Sie es ausschließlich mit einem trockenen Tuch.

- V ersperren Sie niemals die Lüftungsschlitze und stellen Sie das Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen werden.

- Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes (darunter auch Endstufen).

- V ersuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachen Stiften unterschiedlicher Breite versehen. Ein Stecker mit Erdung weist zwei Stifte und eine Erdungsbuchse auf. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, sollten Sie einen Elektriker bitten, die Steckdose zu erneuern (für die USA und Kanada).

- Sorgen Sie dafür, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Nähe einer Steckdose, darunter auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht werden.

- V erwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen werden/wird.

- Im Falle eines Gewitters bzw. wenn Sie das Gerät längere Zeit nicht verwenden möchten, lösen Sie bitte den Netzanschluss.

- D urch Ausschalten des Hauptschalters wird dieses Erzeugnis nicht vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des Netzkabels aus der Steckdose, wenn Sie das Erzeugnis längere Zeit nicht verwenden.

- Überlassen Sie alle Wartungsarbeiten einem erfahrenen Wartungstechniker. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere gefallen sind, wenn das Gerät im Regen gestanden hat, sich nicht erwartungsgemäß verhält oder wenn es gefallen ist.

- Stellen Sie das Gerät niemals unmittelbar neben die Steckdose und/oder Erweiterungssteckdose eines anderen Geräts.

- Stellen Sie das Gerät während des Betriebes niemals in einen Türschrank oder den Lieferkarton.

- Stellen Sie das Gerät nur auf einen Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller ausdrücklich empfohlen werden oder eventuell zum Lieferumfang gehören. Seien Sie beim Verschieben eines geeigneten Wagens vorsichtig, damit weder er, noch das Gerät selbst umkippt bzw. hinfällt und Sie eventuell verletzt.

WARNING:

Der als Pfeil dargestellte Blitz in einem Dreieck weist den Anwender auf nicht isolierte, "gefährliche Spannungen" im Geräteinneren hin, die so stark sein können, dass sie einen Stromschlag verursachen.

Das Ausrufezeichen in einem Dreieck weist den Anwender darauf hin, dass zum Lieferumfang des Gerätes wichtige Bedien- und Wartungshinweise (eventuell Reparaturhinweise) gehören.

Das CE-Zeichen für die Europäische Gemeinschaft

Vor dem 31.12.1996 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

Nach dem 01.01.1997 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG), der CE-Richtlinie (93/68/EWG) und der Niederspannungsstromrichtlinie (73/23/EWG) der EU arbeiten.

Die CE-Zeichen auf unseren batteriegespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
