MODE D'EMPLOI DTE922 IFM
Notice d'utilisation
Appareil RFID compact
DTE801
DTE802
DTE804
DTE805
DTE901
DTE902
DTE904
DTE905
DTE911
DTE912
DTE914
DTE915
DTE921
DTE922
DTE924
DTE925
DTE931
DTE932
DTE934
DTE961
DTE962
DTE964
DTE965
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Notes legales 3
1.4 Information Open Source 4
2 Consignes de sécurité. 5
2.1 Cybersecurite 5
3 Usage prévu 7
3.1 Applications 7
4Furniture 8
5 Fonctions 9
5.1 Apercu des appareils 9
6 Montage 15
6.1 Instructions de montage pour des appareils 15
6.2 Instructions de montage pour des TAGs 15
6.3 Eliminer des perturbations 15

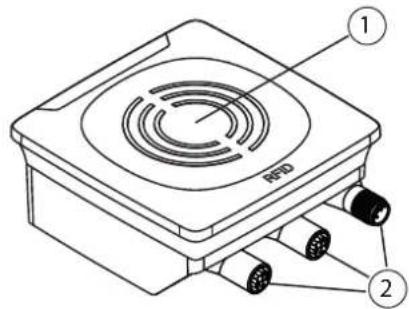

6.4 Conception mecanique 16

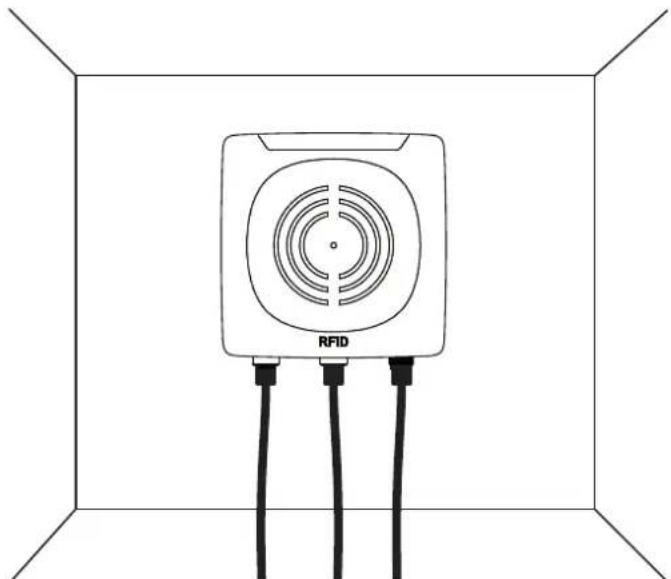

6.5 Possibilities de montage 16

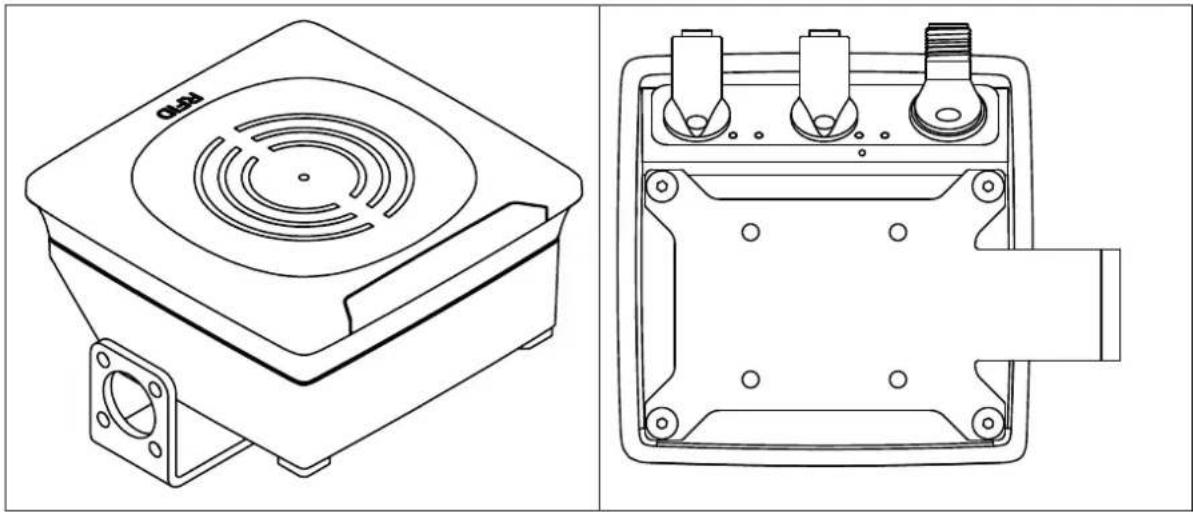

6.5.1 Montage avec I'equerre de fixation E80432 17

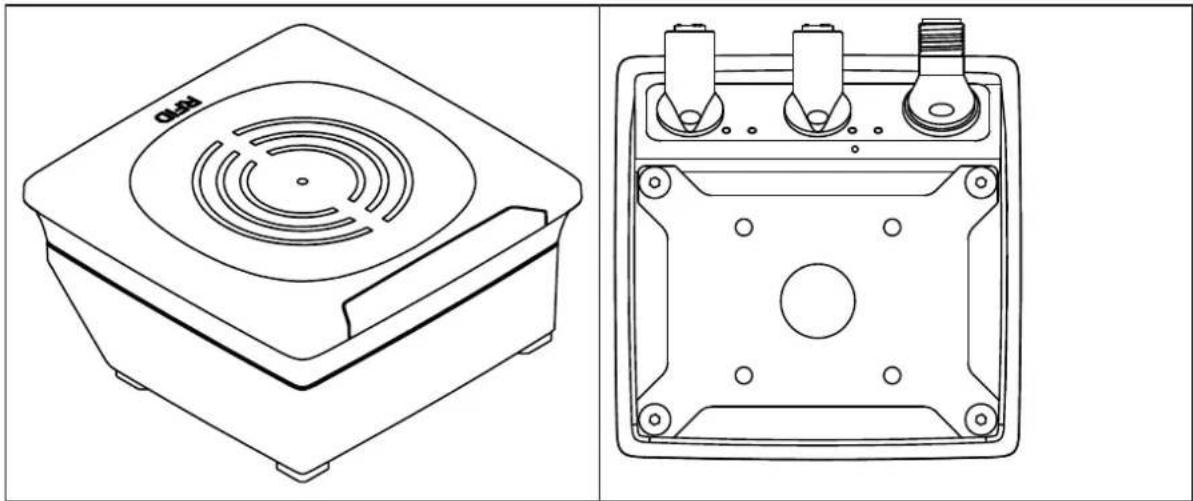

6.5.2 Montage avec le dispositif de serrage E80431 17

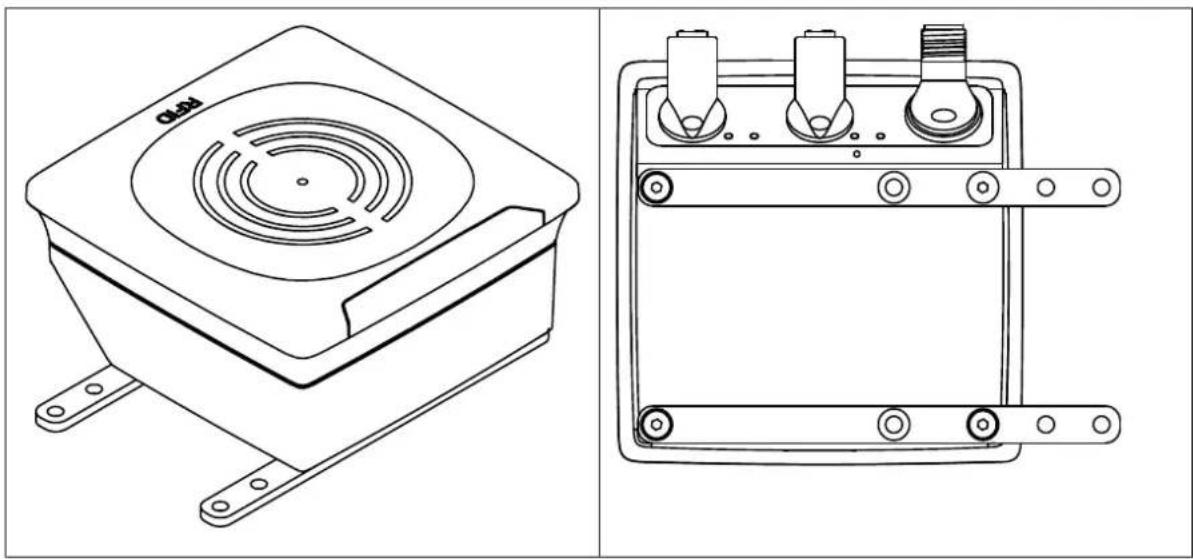

6.5.3 Montage avec les barrettes de fixation E80337 18

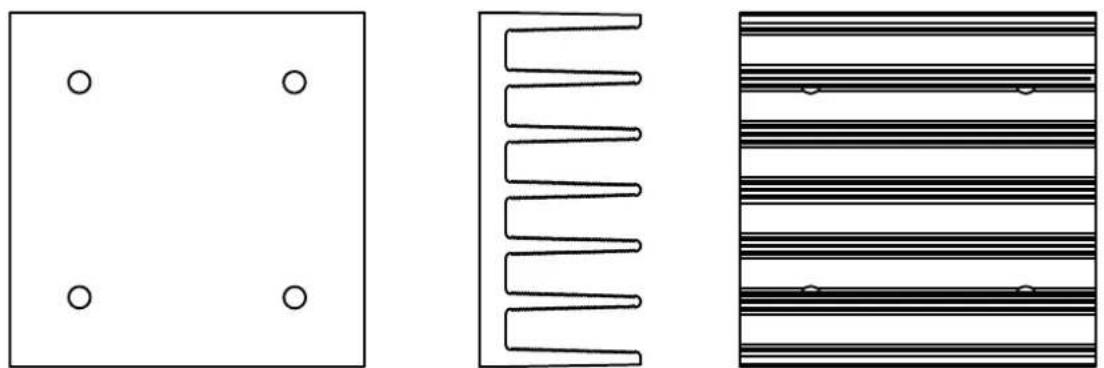

6.5.4 Montage avec le dissipateur thermique E80430 18

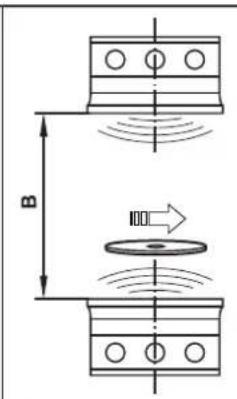

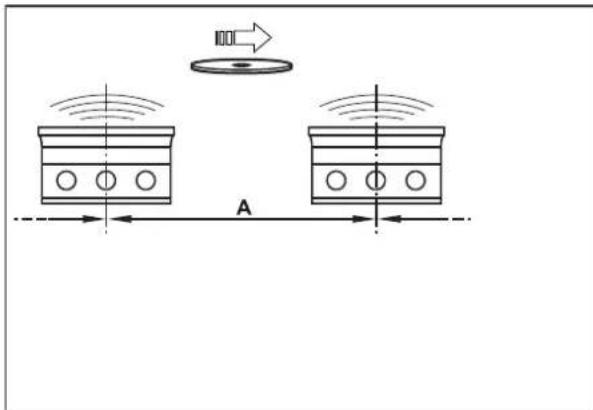

6.6 Distances de montage 19

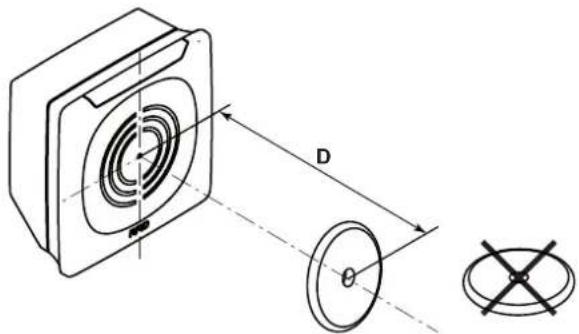

6.7 Positionner les TAGs 19
7 Raccordement electrique 20
7.1 Schema de branchement 20

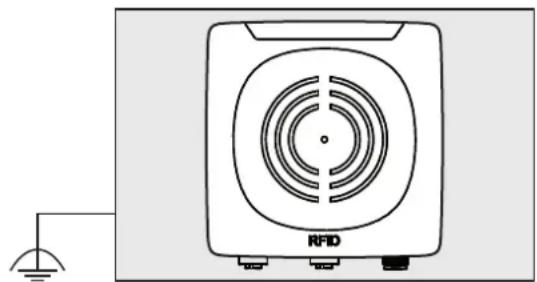

7.2 Connecter la terre fonctionnelle 21

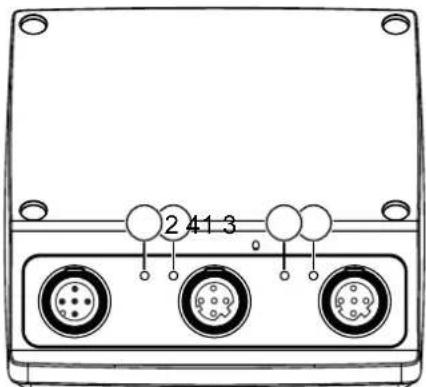

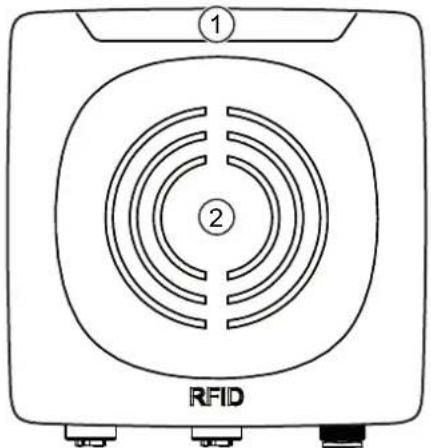

8 Elements de service et d'indication 22
8.1 Elements d'indication DTE8x1 / DTE9x1 23
8.2 Ellements d'indication DTE8x2 / DTE9x2. 24
8.3 Elements d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5 25
9 Maintenance, réparation et élimination 26
10 Homologations /normes 27
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
Condition préalable
Action a effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Reforence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
Des blessures legères à modérées sont possibles si l'advertisement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'advertisement n'est pas respecté.
1.3 Notes legales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitation, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produits, images produit, sociétés ou autres marques sont la propriété de leurs titulaires :
AS-i est la propriété d'AS-International Association
CAN est la propriété de Robert Bosch GmbH, Allemagne
- CANopen est la propriété de CiA (CAN in Automation e.V.), Allemagne
CODESYS™ est la propriété de CODESYS GmbH, Allemagne (→ www.codesys.com)
DeviceNet™ est la propriété d'ODVA™ (Open DeviceNet Vendor Association), Etats-Unis
- EtherNet/IP est la propriété d'ODVATM
- EtherCAT est une marque enregistrée et une technologie brevetée et agrée par Beckhoff Automation GmbH, Allemagne
- IO-Link est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne
- ISOBUS est la propriété d'AEF – Agricultural Industry Electronics Foundation e.V., Allemagne
- Microsoft est la propriété de Microsoft Corporation, Etats-Unis
Modbus est la propriété de Schneider Electric SE, France
PROFIBUS est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne
PROFINET est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne - Windows est la propriété de Microsoft Corporation, Etats-Unis
1.4 Information Open Source
Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.
2 Consignes de sécurité
Remarques generales
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contérer toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace de l'appareil et des cables contre l'endommagement.
Equipements radio
En général, les équipements radio ne doivent pas etre utilisés a proximite de stations d'essence, de depots de carburants, d'usines chimiques ou de lieux ou il existe des risques de détonation.
Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives pres de l'appareil.
Perturbations d'appareils électroniques et Médicaux
L'emploi de l'appareil peut affecter le bon fonctionnement des apparciels électroniques qui ne sont pas correctement blindés.
Mettre l'appareil hors tension a proximite des équipements medicaux.
En cas de problèmes, contacter le fabricant de l'appareil.
2.1 Cybersécurité
Installation
L'appareil est concu pour fonctionner dans un environnement sur selon CEI 62443-1-1.
Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
Prendre des mesures pour assurer la sécurité physique.
S'assurer que seules les personnes autorisées ont accès à l'appareil, à ses interfaces et aux tags RFID.
Fonctionnement
Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommendations pour leur utilisation.
Maintenance
Vérifier régulièrement si des mises à jour du logiciel sont disponibles pour l'appareil.
Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.
Mise hors service
Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.
Interface Ethernet
L'appareil ne dispose d'aucune protection intégrée contre les accès non autorisés.
N'utiliser l'appareil que sur des reseaux fiables.
Exemples de reseaux fiables (selon CEI 62443-3-1, partie 5) :
-
Réseaux internes d'entreprises (Local Area Networks - LANs)
-
Réseaux gérés et sécurisés par le service informatique
-
Systèmes de contrôle industriel (Industrial Control Systems - ICS)
-
Réseaux pour le contrôle et la surveillance des processus industriels
-
Les ICS sont isolés des autres réseaux
-
Connexion point à point entre l'appareil et son partenaire de communication direct
Définir le mot de passer du système lors de la première mise en service.
RFID
Les TAGs sont portables et peuvent être dupliqués.
S'assurer que les TAGs sont utilisés dans un environnement sécurisé.
Ne pas sauvegarder de données sensibles sur des TAGs non cryptés, par exemple des données personnelles ou financières.
Mise à jour du logiciel
Assurer l'intégrité et l'authenticité de la mise à jour du logiciel ennant les mesures organisationnelles suivantes :
Télécharger le nouveau fichier firmware sur un ordinateur portable/PC sécurisé.
Calculator la valeur de hachage SHA-256 pour le fichier firmware telécharge, www.ifm.com/cnt/product-security.
Vérifier si la valeur de hachage calculée correspond à la valeur de hachage SHA-256 mise à disposition sur le site web d'ifm.
Installer le fichier firmware sur l'appareil via une connexion sécurisée, par exemple une connexion point à point.
3 Usage prévu
L'appareil dispose d'un boîtier de contrôle et d'une tête de lecture/écriture et peut
- litre et écrire sans contact des TAG compatibles avec le système,
- être configuré via un serveur web,
- seulement DTE8x1/DTE9x1 : communication avec le système de commande via PROFINET IO,
- seulement DTE8x2, DTE9x2 : communication avec le système de commande via EtherNet/IP,
- seulement DTE8x4, DTE9x4 : communication avec le système de commande via EtherNet TCP/IP,
- seulement DTE8x5, DTE9x5 : communication avec le système de commande via les protocoles EtherNet IoT.
3.1 Applications
La sécurité de l'appareil est conque pour l'emploi dans les conditions environnantes suivantes :
- Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
- Utilisation en interieur.
- Altitudes jusqu'à 2000 m.
- Humidité relative de l'air jusqu'à 80 % au maximum, sans condensation.
- Degré de pollution 2.
- Contrôle du flux de manutention dans des lignes de production,
- Gestion de magasin grâce à une détction automatique des produits stockés,
- Gestion de contenants, préparation de commandes ou suivi des produits fabriqués.
L'appareil ne doit être utilisé que dans les conditions environnantes indiquées dans la fiche technique.
4 Fourniture
Appareil RFID compact
- Notice générale
- Notice homologation radio
L'appareil est livre sans accessoires de montage ni de raccordement.
Accessoires disponibles: www.ifm.com.
Le bon fonctionnement n'est pas assure en cas d'utilisation d'accessoires d'autres fabricants.
5 Fonctions
Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile, l'énergie nécessaire à leur fonctionnement étant fournie par l'appareil RFID compact.
L'énergie est transférée via une onde électromagnétique. L'antenne du récepteur recoit cette onde et la convertit en une tension qui alimente en énergie le support de données.
La puissance rayonnée est spécifiée pour les apparciels en ERP (Effective Radiated Power/puissance rayonnée effective) et en EIRP (Effective Isotropic Radiated Power/puissance rayonnée isotrope effective). La formule suivante peut être utilisée pour convertir la valeur respective :

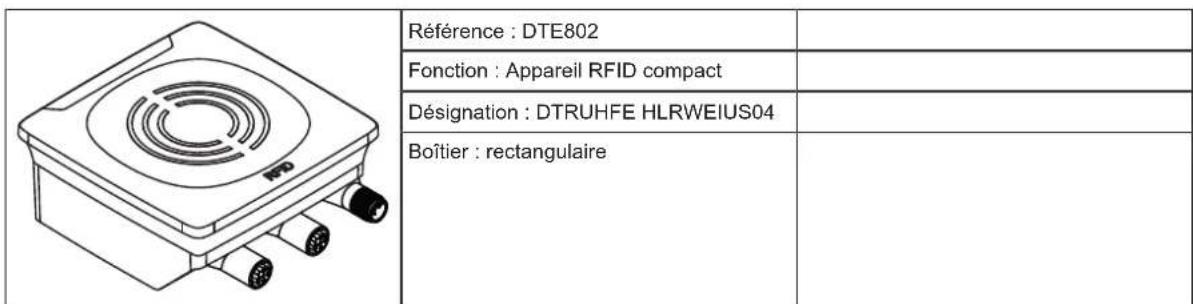

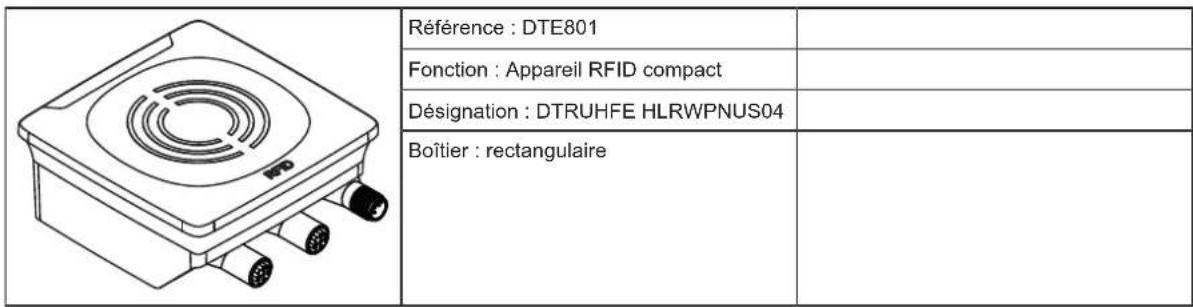

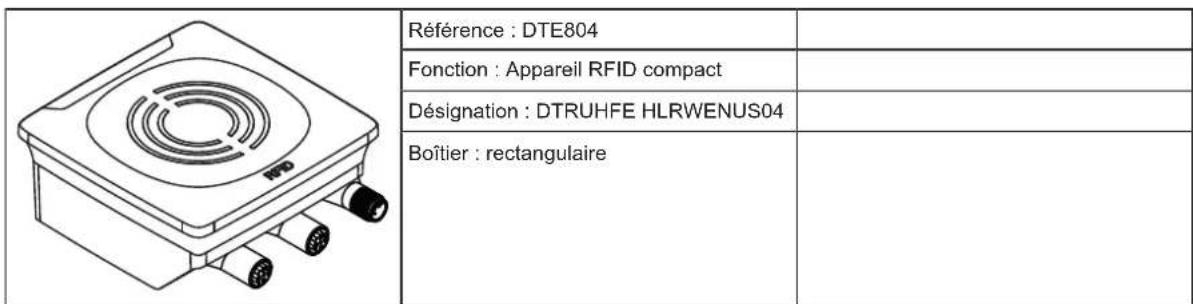

5.1 Aperçu des apparéils
DTE801
DTE802
DTE804
DTE805
| Récédence : DTE805 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFÉ HLRWITUS04 | |
| Boîtier : rectangulaire |
DTE901
| Récédence : DTE901 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWPNUS04 | |
| Boîtier : rectangulaire |
DTE902
| Récédence : DTE902 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWEIUS04 | |
| Boîtier : rectangulaire |
DTE904
| Récédence : DTE904 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWENUS04 | |
| Boîtier : rectangulaire |
DTE905
| Récédence : DTE905 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWITUS04 | |
| Boîtier : rectangulaire |
DTE911
| Récédence : DTE911 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWPNUS04 | |
| Boîtier : rectangulaire |
DTE912
| Récédence : DTE912 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWEIUS04 | |
| Boîtier : rectangulaire |
DTE914
| Récédence : DTE914 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWETUS04 | |
| Boîtier : rectangulaire |
DTE915
| Récédence : DTE915 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWITUS04 | |
| Boîtier : rectangulaire |
DTE921
| Récédence : DTE921 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWPNUS04 | |
| Boîtier : rectangulaire |
DTE922
| Récédence : DTE922 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWEIUS04 | |
| Boîtier : rectangulaire |
DTE924
| Récédence : DTE924 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWETUS04 | |
| Boîtier : rectangulaire |
DTE925
| Récédence : DTE925 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWITUS04 | |
| Boîtier : rectangulaire |
DTE931
| Récédence : DTE931 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWPNUS04 | |
| Boîtier : rectangulaire |
DTE932
| Récédence : DTE932 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWEIUS04 | |
| Boîtier : rectangulaire |
DTE934
| Récédence : DTE934 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWETUS04 | |
| Boîtier : rectangulaire |
DTE961
| Récédence : DTE961 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWPNUS04 | |
| Boîtier : rectangulaire |
DTE962
| Récédence : DTE962 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWEIUS04 | |
| Boîtier : rectangulaire |
DTE964
| Récédence : DTE964 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWETUS04 | |
| Boîtier : rectangulaire |
DTE965
| Récédence : DTE965 | |
| Fonction : Appareil RFID compact | |
| Désignation : DTRUHFA HLRWITUS04 | |
| Boîtier : rectangulaire |
6 Montage
INFORMATION IMPORTANTE
Champs électromagnétiques rayonnés
L'appareil émet des ondes electromagnétiques à ultra-haute fréquence. En même temps, il est conforme aux valeurs limites spécifiques du pays pour la population et les employés.
Mettre l'appareil hors tension a proximite des dispositifs medicaux.
6.1 Instructions de montage pour des apparéils
Des apparéils montés l'un à côté de l'autre s'influencer mutuellement s'ils ne sont pas configurés de manière correspondante.
En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appeareils RFID.
Le montage d'un apparéil en et sur métal réduit la distance lecture/écriture.
La proximite immediate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.
6.2 Instructions de montage pour des TAGs
Pour le montage en et sur metal, utiliser des TAGs prevus spécialement a cet effet.
Positionner le TAG dans la zone de la face active. Prende en compte l'angle d'ouverture et la portee de travail ( Fiche technique de I'appareil).
S'assurer que l'orientation de l'axe de l'appareil RFID correspond à l'axe du TAG.
6.3 Eliminer des perturbations
L'appareil génére un champ electromagnetique modulé dans les plages de fréquences suivantes :
DTE80x:865-868MHz
DTE90x：902-928MHz
DTE91x：920-925MHz
DTE92x:915-928MHz
DTE93x:918,4-923MHz
DTE96x：916,8-920,4MHz
Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres apparéils. RFID / UHF à proximité. S'il y a d'autres apparéils RFID / UHF à proximité :
Les distances de montage entre les appareils doivent etre aussi grandes que possible.
Utiliser le filtrre RSSI.
Faire fonctionner les apparèils en alternance.
Activer/désactiver le champ HF de l'appareil.
Le champ UHF est attenué s'il y a des personnes ou des objets (câbles, profilés métalliques, etc.) entre l'appareil et le TAG.
Maintainir l'espace libre entre l'appareil et le TAG pendant le process de lecture ou d'ecriture.
6.4 Conception mécanique
1 Face active 2 Raccords (orientables à 270^ )
6.5 Possibilities de montage
L'appareil peut etre monte sans ces accessoires.
Pour le montage, utiliser les douilles filétées à l'arrête de l'appareil.
Les vis nécessaires ne sont pas fournies avec l'appareil.
Aucun liquide ne doit s'accumuler sur les prises et les connecteurs raccordees.
Monter l'appareil de préférence à la verticale, avec les raccords vers le bas.
Faire passer les cables de raccordement verticalement ou horizontallyment vers le bas en les éloignant de l'appareil.
Fig. 1: Appareil monté verticalément avec les raccords vers le bas
6.5.1 Montage avec l'équre de fixation E80432
6.5.2 Montage avec le dispositif de serrage E80431
La bride de fixation est utilise pour monter l'appareil sur un cylindre de serrage. Cylindres de serrage compatibles :
E21110 avec une tige de diametre 12 mm
E20795 avec une tige de diametre 14 mm
E21109 avec une tige de diametre 14 mm
6.5.3 Montage avec les barrettes de fixation E80337
6.5.4 Montage avec le dissipateur thermique E80430
Fig.2:Dissipateur thermique E80430
Le dissipateur thermique E80430 peut améliorer la dissipation de chaleur de l'appareil si
- l'appareil est utilisé dans des environnements à haute températures,
- l'appareil est charge par des tâches de calcul intensif.
Montage du dissipateur thermique :
Monter le dissipateur thermique E80430 sur le dispositif de serrage E80431 ou l'équerre de fixation E80432.
Monter le dispositif de serrage ou I'équerre de fixation sur l'appareil.
De plus, le dispositif de serrage E80336 et I'équerre de fixation E80335 sont disponibles. Les deux articles manquent les trou s pour le dissipateur thermique E80430.
Utiliser exclusivement le dispositif de serrage E80431 ou l'équerre de fixation E80432 pour le montage du dissipateur thermique E80430.
6.6 Distances de montage
| Mode de fonctionnement Distance latéralle (A) Distance frontale (B) | |
| Lecture et écriture pour une puissance d'émission de 100% (fonctionnement si-multané) | >0,6 m >0,6 m |
| Lecture et écriture pour une puissance d'émission de 100% (fonctionnement al-terné) | >0,3 m >0,3 m |
Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres apparêls RFID / UHF à proximité. S'il y a d'autres apparêls RFID / UHF à proximité :
Les distances de montage entre les apparciels doivent etre aussi grandes que possible.
Utiliser le filtrer RSSI.
Faire fonctionner les apparciels en alternance.
Active/desactiver le champ HF de l'appareil.
6.7 Positionner les TAGs
Fig. 3: Positionner le TAG
Orienter le TAG face à l'antenne dans l'axe.
La distance « D » est indiquée dans la fiche technique.
Les TAGs sont également détectés à l'arrière de l'appareil. Pour éviter cela :
Utiliser le filtrer RSSI.
7 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Appareil de la classe de protection III (CP III).
L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.
Avant le raccordement electriquemettre l'installation hors tension.
INFORMATION IMPORTANTE
L'indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés.
Visser les connecteurs M12 à l'appareil avec un couple de serrage de 1 à 1,5 Nm.
Utiliser des protections contre la traction pour les cables raccordés à l'appareil.
7.1 Schéma de branchement
+Alimentation en tension PWR
Raccorder l'appareil à une alimentation en tension via un cable de raccordement M12.
| Raccordement des bro-ches | Schéma de branchement | |
| 1 2 1534 | 1 24 V DC | |
| 2 Entrée TOR / sortie 2 | ||
| 3 0 V | ||
| 4 Entrée TOR / sortie 1 | ||
| 5 non utilisée |
Ethernet
Raccorder l'appareil à un PC via un cable de raccordement Ethernet M12.
| Raccordement des bro-ches | Schéma de branchement | |
| 1 2 4 3 | 1 TD+ | |
| 2 RD+ | ||
| 3 TD- | ||
| 4 RD- |
Pour un fonctionnement sans problèmes :
Utiliser un cable de raccordement Ethernet M12 blinde.
Les paramètres suivants sont préreglés à la livreaison :
| Paramètre Réglage par défaut | |
| Adresse IP 192.168.0.79 | |
| Adresse passerelle 192.168.0.100 | |
| Masque de sous-réseau 255.255.255.0 | |
| Autonégociation On | |
| DHCP Off |
Les réglages peuvent être modifiés via le serveur web de l'appareil ou via un PC connecté.
Remise à zéro des paramètres Ethernet
Remetre les parametes Ethernet aux réglages usine :
Déconnecter tous les cables de l'appareil.
Applique un shunt electriquement conducteur entre les broches 2 et 4 sur la prise de raccordement « alimentation en tension PWR »
Raccorder l'appareil à l'alimentation en tension.
Les LEDs de la rampe de signalisation (jaunes) s'allument l'une après l'autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote a 8Hz
Enlever le shunt electriquement conducteur entre les broches 2 et 4 des que les LEDs de la rampe de signalisation (jaunes) clignotent à 8 Hz.
Metre l'appareil hors tension et le raccarder de nouveau après 1 s.
Les paramètres Ethernet sont remis à zéro.
7.2 Connecter la terre fonctionnelle
Pour un fonctionnement sans problèmes :
Connecter l'appareil à un potentiel électric de la terre libre de tension extérieure.
Relier la platine de montage à la terre fonctionnelle
Fig. 4: Platine de montage avec apparéil monté
Lorsque le dispositif est monté sur une platine de montage :
Relier l'une des 4 vis de fixation situées à l'arrière de l'appareil à la platine de montage.
Relier la platine de montage a un potentiel electricque de la terre libre de tension exterieure.
8 Éléments de service et d'indication
Fig. 5: LED ramp de signalisation et face active
1 1x LED Power (vert)
4x LED ramppe de signalisation (jaune)
2x LED SF/BF ou LED Mod/Net (vert/rouge)
2 Face active
Selon l'appareil, les LED SF/BF ou les LED Mod/Net sont utilisées :
DTE8x1/DTE9x1:LED SF/BF ( Elements d'indication DTE8x1 / DTE9x1 23)
DTE8x2/DTE9x2:LED Mod/Net ( Elements d'indication DTE8x2 / DTE9x2 24)
DTE8x4/DTE8x5/DTE9x4/DTE9x5:LED SF/BF ( Elements d'indication DTE8x4 / DTE8x5/DTE9x4/DTE9x5□25)
Fig. 6: Connexions avec LED
1 ETH2 ACT 2 ETH2 LINK
3 ETH1 ACT 4 ETH1 LINK
Le tableau suivant est valable pour tous les apparciels.
| Etat LED Power (verte) | LED rampe de signalisa-tion (jaune) | |
| Alimentation en tension ok (18 V ≤ UPWR ≤ 36 V) activée éteinte | ||
| Antenne (champ HF) est désactivée clignote à 2 Hz éteinte | ||
| TAG lu / écrit avec succès activée clignote 2x | ||
| Erreur lors de la lecture/écriture du TAG activée clignote rapidement |
L'intensité du signal de réception max. dépend du type de TAG.
En cas d'intensité importante du signal de réception du TAG, toutes les LED de la rampe de signalisation s'allument.
Le comportement des LED de la rampe de signalisation est reglable.
LED LINK/ACT ETH1 / ETH2
| LED verte LED jaune Etat Remarque | |||
| éteinte éteinte Aucune connexion à une in-terface Ethernet correspondant à l'interface Ether-activée éteinte Connexion à l'interface Ether-activée clignote sporadiquement | connexion à l'interface Ether- | net correspondante établie,aucun échange de données. net correspondante établie,echange de données en cours. | Etat de connexion : « No Link » |
| Etat de connexion : « Link »,« No traffic » | |||
| Etat de connexion : « Link »,« Traffic » |
Indications LED spéciales
| LED État Remarque | ||
| LED Power (verte) alluméeLes LED de la rampe de signalisation(jaunes) clignotent à 8 Hz. | L'appareil se trouve en mode service « système d'urgence démarré » . | Une mise à jour du firmware est nécess-saire et peut être effectue via le ser-veur web. |
| LED Power (verte) alluméeLes LED de la rampe de signalisation(jaunes) clignotent à 8 Hz. | Erreur grave, l'appareil doit être retour-né . | Défaut du matériel ou données perma-nentes dans l'appareil corrompues. |
| LED Power (verte) alluméeLes LED de la rampe de signalisation(jaunes) s'allument l'une après l'autre.Ensuite, la LED 4 de la rampe de signa-lisation (jaune) clignote à 8 Hz. | Rétablissement des réglages d'usine. - |
8.1 Eléments d'indication DTE8x1 / DTE9x1
Les tableaux suivants s'appliquent uniquement aux apparciels DTE8x1 / DTE9x1.
LED SF
| LED rouge LED verte État Remarque | |||
| éteinte éteinte aucune alimentation en tensionVérifier l'alimentation en tension | |||
| éteinte clignote | « Node flash test », générapar le contrôleur PROFINET IO | - | |
| éteinte activée | Mode de fonctionnement normal - | ||
| clignote | éteinte | Défaut au niveau des voies | • Surcharge • Température • défaut interne |
| activée | éteinte | Défaut au niveau de l'appareil | • Sous-tension • Température |
| clignote | clignote | Auto-test | Phase de démarrage de l'appareil |
LED BF
| LED rouge LED verte État Remarque | |||
| éteinte éteinte aucune alimentation en tension | tension Vérifier l'alimentation en tension | ||
| éteinte clignote Contrôleur PROFINET IO | en mode STOP | - | |
| éteinte activée Contrôleur PROFINET IO | en mode RUN | - | |
| clignote éteinte Connexion avec le contrôle | leur PROFI-NET IO établie, aucune configuration valable | Vérifier la configuration | |
| activée éteinte Aucune connexion avec le contrôle | le contrôle PROFINET IO | Vérifier la connexion | |
| clignote clignote Auto-test Phase de démarrage de l'appareil | |||
8.2 Éléments d'indication DTE8x2 / DTE9x2
Les tableaux suivants s'appliquent uniquement aux apparciels DTE8x2 / DTE9x2.
LED Mod (état du module)
| LED rouge LED verte | Etat Remarque | ||
| éteinte éteinte aucure | alimentation en tension | Vérifier l'alimentation en tension. | |
| éteinte clignote disponible | L'appareil n'est pas configuré. Il n'y a au- | cun échange de données : ► Vérifier si la connexion avec le scanner Ethernet/IP a été établie. ► Vérifier si Configuration Assembly a été paramétré. | |
| éteinte activée Fonctionnement normal | Connexion avec le scanner | Ethernet/IP établie. L'appareil a été paramétré. L'échange de données est en cours. | |
| clignote | éteinte | Erreur légère | Aucune connexion n'a été établie avec le scanner Ethernet/IP : ► Vérifier l'alimentation en tension. ► Vérifier la configuration de l'appareil. |
| activée | éteinte | Erreur grave | Erreur du logiciel /matériel de l'appareil : ► Redémarrer l'appareil. ► Si l'erreur est toujours présente, envoyer l'appareil au service. |
| clignote | clignote Auto-test | Phase de dé | marrage de l'appareil. |
LED Net (état du réseau)
| LED rouge LED verte État Remarque | ||
| éteinte éteinte Aucune adresse IP ou aucune allementation en tension | Vérifier l'alimentation en tension.Si le DHCP est activé, vérifier l'accessibilité du serveur DHCP. | |
| éteinte clignote Aucune connexion | L'appareil a reçu une adresse IP. Une connexion Ethernet/IP n'a pas été établie.Vérifier la configuration de l'appareil à l'aide du scanner Ethernet/IP. | |
| éteinte activée Connexion établie | Au moins une connexion Ethernet/IP à l'appareil a été établie. | |
| LED rouge LED verte | Etat Remarque | ||
| clignote éteinte Timeout de la connexion U | Un timeout a été trouvé avec une des connexions Ethernet/IP existantes. ► Vérifier l'état de la connexion dans le scanner Ethernet/IP. | ||
| activée éteinte L'adresse IP existe déjà La mème adresse IP que celle de l'appa- reil a été trouvé dans le réseau Ethernet/ IP. ► Activer DHCP. | |||
| clignote clignote Auto-test Phase de démarrage de l'appareil. | |||
8.3 Eléments d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5
Les tableaux suivants s'appliquent uniquement aux apparéils DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5.
LED SF
| LED rouge LED verte État Remarque | |||
| éteinte éteinte aucune alimentation en tension Vérifier l'alimentation en tension. | |||
| éteinte activée | Mode de fonctionnement normal - | ||
| clignote | éteinte | Défaut au niveau des voies | • Surcharge • Température • défaut interne |
| activée | éteinte | Défaut au niveau de l'appareil | • Sous-tension • Température |
| clignote | clignote Auto-test | Phase de démessage de l'appareil. | |
LED BF
| LED rouge LED verte État Remarque | |||
| éteinte éteinte aucune alimentation en tension | éteinte clignote Connexion avec le contrôle hôte établie,aucun échange de données | Vérifier l'alimentation en tension | |
| éteinte clignote Connexion avec le contrôle hôte établie,aucun échange de données | - | ||
| éteinte activée | Connexion avec le contrôle hôte établie, échange de données en cours | - | |
| clignote | éteinte Connexion avec le contrôle hôte établie,aucune configuration valable | Vérifier la configuration | |
| activée | éteinte Aucune connexion vers le contrôle hôte | Vérifier la connexion | |
| clignote | clignote Auto-test | Phase de démarrage de l'appareil | |
9 Maintenance, réparation et élimination
L'appareil est sans maintenance.
En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut etre effectuee par I'utiliser. L'appareil ne doit etre réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
Respecter la reglementation nationale en vigueur pour la destruction ecologique de l'appareil.
La déclaration de conformité UE, les homologations et les certificates spécifiques aux pays sont disponibles sur: www.ifm.com
Notes relatives aux homologations : → Notice d'emballage
