MODE D'EMPLOI B02100017 Tripp Lite
Console 1U montée en étagère (pour le commutateur KVM ou le serveur)
Modèles: B021-000-17 & B021-000-19
Numero de lot: AGCB6533
English 1 • Espanol 5 • Pyszckn 13
Contenu de l'emballage
- Console 1U montée en étagère
Trousse de cables du KVM (VGA, PS/2) - Adaptateur du PS/2 à l'USB
Cordon d'alimentation C.A.
- Manuel du propriétaire
Supports de fixation
Aperçu
La Console 1U montée en étagère Tripp Lite presente un écran ACL intégré, un clavier complet et un bloc à effleurement dans un logement montable en étagère 1U. Cette console est conçue pour être utilisée avec un serveur ou un commutateur KVM ayant des connecteurs de console type PS/2. Un adaptateur du PS/2 à l'USB est inclus pour connecter à un USB KVM (écran-clavier-souris) ou à un serveur.
\section*{Caracteristique}
- Console montable en étagère (écran ACL de, clavier, bloc à effleurement) dans un logement intégré montable en étagère 1U
Mode veille lorsque le couvercle de I'ecran est fermé
Montable en etagere dans un chassis standard de 19 po - 48,3 cm (1U) - Inclut les supports de montage en étagère
- Accommode les résolutions jusqu'à 1366 x 768 pixels
- Comporte un port d'intercommunication USB 2.0 qui peut être utilisé pour assurer un accès facile à un port USB sur un dispositif connecté (commutateur écran-clavier-souris ou un ordinateur)
CONSERVEZ CES INSTRUCTIONS
Ce manuel contient des instructions importantes qui devraient etre suivies pendant I'installation et le fonctionnement de la console montee en etagere decrites dans ce manuel. Lisez toutes les instructions avec soin avant de tenter d'installer ou d'utiliser la console montee en etagere. Faute de s'y conformer annulera la garantie et pourrait endommager la console montee en etagere ou tout equipement raccorde.
AVERTISSEMENT :
L'utilisation de cet apparéil dans des applications de réanimation ou la panne de cet apparéil peut de façon raisonnable causer la panne d'équipements de réanimation ou d'affector leur sécurité de façon importante ou leur efficacité, n'est pas recommandée. N'utilise pas cet apparéil en la présence d'un mélange anesthetique inflammable avec l'air, l'oxygène ou l'oxyde nitreux.
Droits d'auteur (md) 2018 Tripp Lite. Tous droits réservés. Toutes les marques commerciales sont la propriété de leurs titulaires respectifs. Tripp Lite mène une politique d'amélioration constante. Aussi les specifications sont sujettes à changement sans préavis.
Introduction

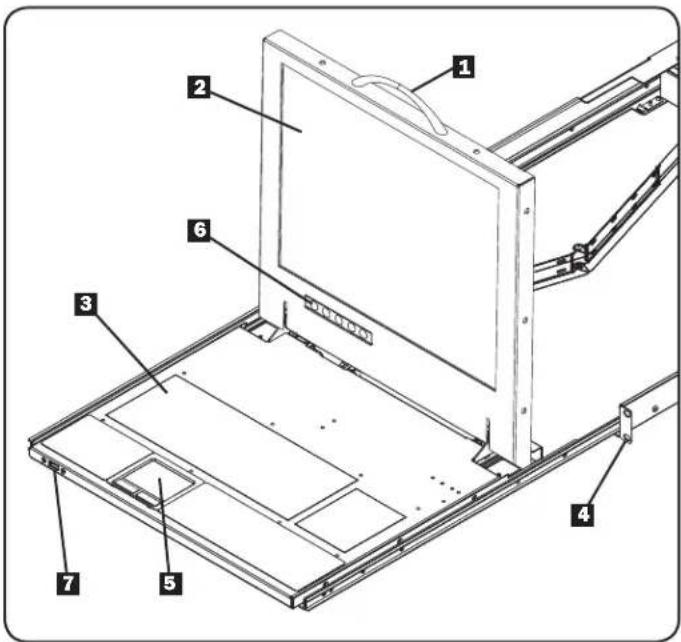

Vue avant
1 Poignée : Tirez pour glisser le module vers l'extérieur ; poursez pour glisser le module à l'intérieur.
Écran ACL (à cristaux liquides): ÀpRES avoir retire le module, returnez le couvercle pour avoir accès à l'écran ACL, au clavier et au bloc à effleurement.
3Clavier
Supports de montage en etagere : Les supports gardent en place le chassis à une etagere de 19 po - 48,3 cm - ou le bati de l'etagere.
5 Bloc à effleurement: Appuyer sur le bouton gauche pour cliquer à gauche, appuyer sur le bouton droit pour cliquer à droite. Faire défiler l'écran de haut en bas en faisant parcourir le doigt en haut ou en bas du côte droit extréme du touchpad.
6 Commandes de la console et de l'ACL: Les commandes situées ici complrennt le bouton marche/arrêt de la console et les boutons utilisés pour commander la position et réglage de l'image de l'écran ACL.
7 Port d'intercommunication USB: Ce port est inactif jusqu'à ce qu'un cable male/male USB A (modèle Tripp Lite, série UR020) soit utilisé pour connecter le port d'intercommunication à l'arrête de la console à un port USB sur un ordinateur ou un commutateur écran-clavier-souris. Lorsque le port est actif, un dispositif USB connecté à l'avant de la console sera alors prét à être utilisé avec l'ordinateur ou le commutateur écran-clavier-souris connecté.

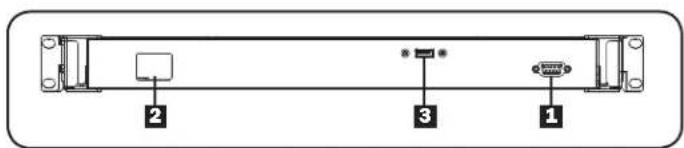

Vue arriere
Section du port de console: Connecte la console à vous serveur ou au KVM avec la trousse de cables du KVM (incluse).
2 Prise d'alimentation : Le cordon d'alimentation C.A. (secteur) se branche ici.
3 Port d'intercommunication USB: Ce port est connecté au port d'intercommunication USB sur le devant de la console. Le port d'intercommunication avant est actif lorsqu'un cable male/male USB A (modèle Tripp Lite, série URO20) est connecté entre le port d'intercommunication à l'arrière et un port USB sur un commutateur écran-clavier-souris ou un serveur.
Montage en étagère
Console à montage sur bati 1U de Tripp Lite est concu pour être monté sur un système d'étagère 1U. Les diverses options de montages sont expliquées dans les sections qui seront.
Montage standard en étagère à 4 poteaux
Les supports standard de montage en étagère qui viennent fixés au unité permet à l'appareil être installé dans des étagères standard 1U par une seule personne.

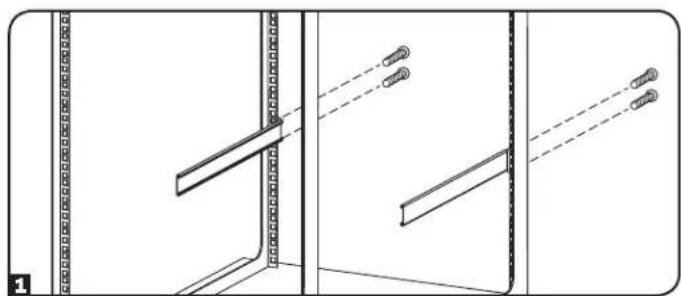

1 Glissez les supports arriere de montage vers l'extérieur de la console et montez les deux supports (separés de la console) sur l'arrière interieur d'un système de montage en étagère standard 1U à l'aide des vis fournies à l'utilisateur.

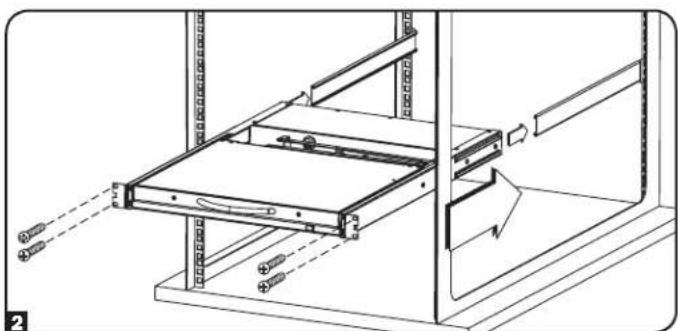

2 Prenez la console et glissez-la gentiment dans les deux supports montés à l'arrière dans l'étagère et fixez la console en place en insérant les vis fournies à l'utilisateur.
Montage en étagère à 2 poteaux
Console à montage sur bati 1U de Tripp Lite peut également être monté dans une étagère à 2 poteaux en utilisant l'ensemble optionnel de montage en étagère à 2 poteaux (modèle Tripp Lite, B019-000). Le matériel de montage permet à la console d'être ouverte avec un tiroir dans n'importe qu'elle position. L'ensemble fournit une stabilité accrue et empêche au chassis de la console de tourner. Voir le Manuel du propriétaire B019-000 pour des instructions détaillées de montage.
Installation
Se référer aux diagrammes d'installation ci-dessous en accomplissant ces étapes.
Remarque : Assurez-vous que l'alimentation vers l'ordinateur ou le commutateur clavier-ecran-souris etant connecte à la console est mise hors tension avant de proceder à l'installation.
1 Branchez le connecteur VGA noir de l'ensemble de cables inclus au port VGA se trouvant a l'arriere de la console.
2 Branchez le connecteur VGA bleu de I'autre cote de I'ensemble de cables au port VGA se trouvant a I'arriere de I'ordinateur ou du commutateur clavier-ecran-souris.
3 Branchez les connecteurs du clavier PS/2 et de la souris, se trouvant du meme cote de l'ensemble de cables que le connecteur VGA bleu, aux ports du clavier PS/2 et de la souris a I'arriere de I'ordinateur ou du commutateur clavier-ecran-souris. Si I'ordinateur ou le commutateur clavier-ecran-souris compeote des connecteurs USB, connectez les connecteurs du clvier PS/2 et de la souris de I'ensemble de cables aux connecteurs de I'adaptateur PS/2 a USB inclus, puis branchez le connecteur USB de I'adaptateur a un port USB disponible de I'ordinateur ou du commutateur clavier-ecran-souris.
Remarque : Bien que les commutateurs clavier-ecran-souris comportent deux ports de console USB pour le clavier et la souris, vous pouze brancher le connecteur USB simple de l'adaptateur à l'un ou l'autre de ces ports.
4 Enlever les couverles USB de chacun des ports d'intercommunication USB. Connecter le port d'intercommunication USB à l'arriere de la console à un port USB sur un ordinateur ou un commutateur écran-clavier-souris au moyen d'un cable male/male USB A, tel qu'un cable de série URO20 de Tripp Lite. Connecter un dispositif USB au port d'intercommunication USB sur le devant de la console.
Remarque : Les ports dintercommunication ne se connectent pas aux composants internes dans la console (le clavier, le pavé tactile ou la console).
5 Connectez le cordon d'alimentation à la prise à l'arrière de la console, puis branchez-le à un parasurtenseur, une unité de distribution de courant électrique (PDU) ou un système d'alimentation sans coupure (ASC) de Tripp Lite.
6 Mettre sous tension l'ordinateur ou le commutateur clavier-ecran-souris connecte.
7 Allumez l'ecran ACL en appuyant sur le bouton On/Off (Marche/Arrêt) sur le panneau de commande du moniteur intégré.

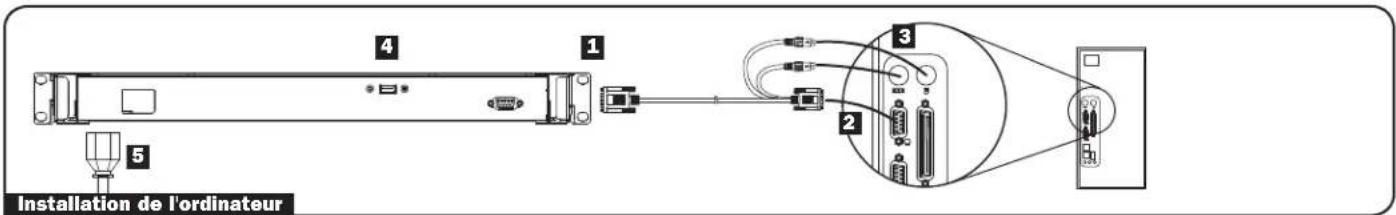

Installation de l'ordinateur
Remarque: Le diagramme ci-dessous illustre la connexion d'un ordinateur équipé d'un port pour le clavier PS/2 et d'un port pour la souris. Pour connecter à un ordinateur USB, utiliser l'adaptateur PS/2 à USB foumi avec la console.
Installation du commutateur clavier-écran-souris
Remarque: Le diagramme ci-dessous illustré la connexion d'un commutateur clavier-ecran-souris B042-016 en utilisant des connexions PS/2. Les portes de la console de différents modèles de commutateurs clavier-ecran-souris peuvent se couver à un endroit différent sur l'appareil. Pour connecter au port USB de la console d'un commutateur clavier-ecran-souris, utilisez l'adaptateur PS/2 à USB foumi avec la console.
Specifications
Fonction Specification
| Connecteurs | Console 1 x HD-15 fénette | |
| Ensemble de câbles 1 | adaptateur HD-15 mœle à 1 x HD-15 mœle, 2 x PS/2 mœle | |
| Alimentation 1 prise C. | A. x IEC-60320-C14 (100-240 V ~ 50/60 Hz) | |
| Communication 1 x US | B (Type A à Type A) | |
| Résolution (ACL) 1366 x 768 ; DDC2B | ||
| Environnement | Température de fonctionnement : 32°- 104° F (0 - +40 °C) | |
| Température de stockage : -4°- 140° F (-20 - +60 °C) | ||
| Humidité : 0 - 80% HR non condensante | ||
| Bâté Métal | ||
| Poids 36 livres (16.3 kg) | ||
| Dimensions (Lon. x Lar. x Hau.) | 28 x 19 x 1,7 pouces (71,1 x 48,3 x 6,7 cm) | |
Garantie
GARANTIE LIMITEE DE 1 AN
TRIPP LITE garantit que ses produits seront libres de defaults de materiel et de main d'oeuvre pendant une période de un (1) an à compter de la date d'achat d'origine. L'obligation de TRIPP LITE selon cette garantie est limitée à la réparation ou au remplacement (à sa seule discrétion) de tels produits défectieux. Pour obtenir un service selon cette garantie, vous doivent obtaining un numero de 'Renvoi de materiel autorisé' (RMA) de la part de TRIPP LITE ou d'un centre de réparation agréé de TRIPP LITE. Les produits doivent être renvoyés à TRIPP LITE ou à un centre de réparation agréé de TRIPP LITE avec les frais de transport prépuyés et doivent être arrivagnés d'une brève description du problème rencontres et de la preuve de la date et de l'endetroit d'achat. Cette garantie ne s'applique pas à des machines qui aient été endommagées par accident, néligence ou mauvaise utilisation ou qui aient été alterées ou modifiées de chaque façon que ce soit.
SAUF COMME FOURNIES DANS LA PRESENTE, TRIPP LITE NE FAIT AUCUNE GARANTIE, EXPRIMEE OU IMPLICITE, Y COMPRIS DES GARANTIES DE QUALITE MARCHANDE OU D'ADEQUATION À UN BUT PARTICULARIER. Certains États ne permettent pas la limitation ou l'exclusion de garanties implicites ; par conséquent, la(les) limitation(s) ou les exclusion(s) ci-dessus peut/peuver très bien ne pas s'appliquer à l'acheteur.
SAUF COMME FOURNIES DANS LA PRESENTE, EN AUCUN CAS TRIPP LITE NE SERA CONSIDERÉ COMME RESPONSABLE POUR DES DOMMAGES DIRECTS, INDIRECTS, SPECIAUX, INCIDENTAUX OU PORTANT À CONSEQUENCE, DECOULANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AVISE DE LA POSSIBILITE DE TELS DOMMAGES. Plus spécifique, TRIPP LITE n'est pas responsable de chaque coût que soit, tels que perte de bénéfices ou recettes, perte d'équipements, perte d'utilisation d'équipement, perte de logiciel, perte de données, coûts de substituts, réclamations de tiers, et autrement.
Numérods d'identification de conformité réglementaire
Dans un but de certification et d'identification de conformité réglementaire, on a affecté à votre produit Tripp Lite un numéro de série unique. Vous pouvez couver le numéro de série sur l'étiquette du nom du produit, avec tous les marquages et informations d'approbation requis. Lorsqu'on vous demande des informations de conformité pour ce produit, reportez-vous toujours au numéro de série. Le numéro de série ne doit pas être confondu avec la plaque de nom marquee ni le numéro de modele du produit.
L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union europeenne)
Sous les directives et reglements de déchet d'équipements électrique etlectronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et electronique neuf de Tripp Lite ils sont autorisés à :
- Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
- Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebut
La politique de Tripp Lite est celle d'une amélioration continuaelle. Les specifications peuvent etre modifiées sans préavis.
