Type de produit	Alimentation PC interne
Marque	StarTech.com
Modèle	ATX2PW500WH
Puissance de sortie maximale	500 W
Normes compatibles	ATX12V v2.3, EPS12V v2.92
Certification 80 PLUS	Oui, 80 % d'efficacité à 20 %, 50 % et 100 % de charge
Dimensions (L x l x H)	150 mm x 86 mm x 140 mm
Ventilateur	1 x 80 mm
Tension d'entrée	100 ~ 240 VAC, 10 ~ 5 A, 47 ~ 63 Hz
Connecteurs d'alimentation	1 x 20+4 broches ATX, 1 x 4+4 broches ATX12V/EPS12V, 1 x PCI Express 6+2 broches, 4 x SATA 15 broches, 3 x Molex 4 broches, 1 x 4 broches (FDD)
Courant de sortie	+3,3V : 20 A, +5V : 20 A, +12V1 : 35 A, +12V2 : 35 A, +12V3 : 35 A, +12V4 : 35 A, -12V : 0,5 A, +5Vsb : 2,5 A
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 80 °C
Humidité relative de fonctionnement	10 % à 90 %
MTBF (Mean Time Between Failure)	100 000 heures
Poids approximatif	1,5 kg
Contenu de l'emballage	Bloc d'alimentation, guide d'installation rapide
Garantie	2 ans
Normes de sécurité	Conforme FCC classe B
Installation	Nécessite un boîtier compatible ATX, carte mère ATX, câble d'alimentation secteur (non fourni)

FOIRE AUX QUESTIONS - ATX2PW500WH StarTech.com

Quelle est la puissance maximale que peut fournir le bloc ATX2PW500WH ?

La puissance de sortie maximale est de 500 watts (500W).

Est-ce que cette alimentation est compatible avec ma carte mère ?

Oui, elle est compatible avec les cartes mères au format ATX utilisant un connecteur d'alimentation 20 ou 24 broches (20+4 broches). Elle supporte également les normes ATX12V v2.3 et EPS12V v2.92.

Que sont les certifications 80 PLUS et ce bloc les a-t-il ?

La certification 80 PLUS garantit une efficacité énergétique d'au moins 80 % à 20%, 50% et 100% de charge. Ce bloc est certifié 80 PLUS, ce qui réduit la consommation électrique et la chaleur dissipée.

Puis-je utiliser ce bloc d'alimentation dans un boîtier micro-ATX ou mini-ITX ?

Ce bloc est de taille standard ATX (150x86x140 mm). Il nécessite un boîtier compatible avec une alimentation de taille complète. Les boîtiers micro-ATX et mini-ITX peuvent l'accueillir s'ils disposent de l'espace nécessaire.

Comment brancher correctement le connecteur d'alimentation de la carte mère ?

Le connecteur principal est un 20+4 broches. Si votre carte mère nécessite 20 broches, détachez les 4 broches supplémentaires. Si elle nécessite 24 broches, assemblez-les. Le connecteur 4+4 broches CPU sert à alimenter le processeur (EPS12V).

Quels sont les connecteurs disponibles pour les périphériques ?

Il dispose de 1 x PCI Express 6+2 broches pour cartes graphiques, 4 x SATA 15 broches pour disques durs/SSD, 3 x Molex 4 broches pour anciens périphériques, et 1 x 4 broches pour lecteur disquette.

Est-il dangereux d'ouvrir le bloc d'alimentation ?

Oui, ne tentez jamais d'ouvrir le bloc d'alimentation. Il contient des condensateurs pouvant rester chargés longtemps et provoquer une décharge électrique mortelle. Toute intervention doit être effectuée par un professionnel.

Que faire si l'alimentation ne démarre pas ?

Vérifiez le branchement du câble secteur, l'interrupteur à l'arrière (position I), et que tous les connecteurs sont bien enfoncés. Assurez-vous que la carte mère est correctement alimentée et que le boîtier est bien connecté au bouton power.

Cette alimentation est-elle silencieuse ?

Le ventilateur de 80 mm est conçu pour un fonctionnement silencieux, mais le niveau sonore dépend de la charge et de la température ambiante. À faible charge, il peut être quasi inaudible.

Quelle est la durée de vie estimée de ce bloc d'alimentation ?

Le MTBF (Mean Time Between Failure) est de 100 000 heures, ce qui correspond à environ 11 ans de fonctionnement continu à 25°C.

MODE D'EMPLOI ATX2PW500WH StarTech.com

Bloc d'alimentation ATX - 80 plus® certifié

ATX2PW430WH / ATX2PW500WH / ATX2PW530WH / ATX2PW550WH / ATX2PW630WH / ATX2PW450BR / ATX2PW450GO

*Image du ATX2PW430WH

Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produisent pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endorsement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Présentation du produit 1

Vue de face 1 Vue d'arrière 1

Contenu de l'emballage 2 Configuration requise 2

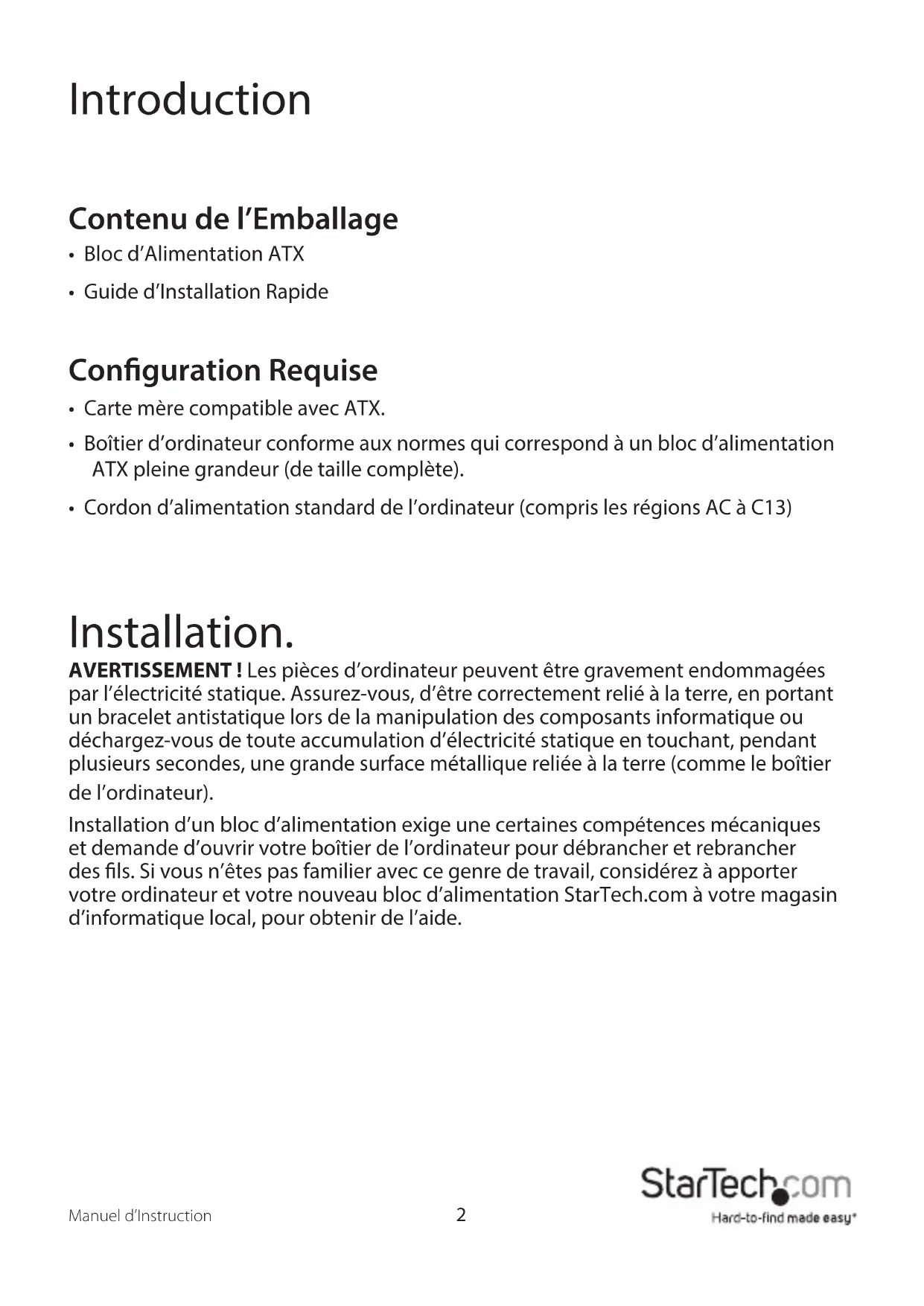

Contenu de l'emballage

• Bloc d'Alimentation ATX
• Guide d'Installation Rapide

Configuration requise

• Carte mère compatible avec ATX.
• Boîtier d'ordinateur conforme aux normes qui correspond à un bloc d'alimentation ATX pleine grandeur (de taille complète). Cordon d'alimentation standard de l'ordinateur (comprises les régions AC à C13)

Installation.

AVERTISSEMENT! Les pièces d'ordinateur peuvent être gravement endommagées par l'électricité statique. Assurez-vous d'être correctement relié à la terre, en portant un bracelet antistatique lors de la manipulation des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant, pendant plusieurs secondes, une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur).

Installation d'un bloc d'alimentation exige certaines compétences mécaniques et demande d'ouvrir votre boîtier de l'ordinateur pour débrancher et rebrancher des fils. Si vous n'êtes pas familier avec ce genre de travail, considérez à apporter votre ordinateur et votre nouveau bloc d'alimentation StarTech. com à votre magasin d'informatique local, pour obtenir de l'aide.

Installation du matériel

1. Si vous remplacez un bloc d'alimentation existant, mettez votre ordinateur hors tension et tous les périphériques connectés à lui (imprimantes, disques durs externes, etc.).
2. Si vous remplacez un bloc d'alimentation existant, vérifiez s'il y a un interrupteur d'alimentation sur lui. Mettez-le sur la position "0". Débranchez le câble d'alimentation de l'arête du bloc d'alimentation, qui est à l'arête de l'ordinateur et débranchez tous les autres câbles périphériques.
3. Retirez le couvercle du boîtier de l'ordinateur. Pour des instructions détaillées, reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.
4. Si vous remplacez un bloc d'alimentation existant, débranchez tous les connecteurs d'alimentation de la carte mère et des périphériques (c.-à-d., les disques durs, CD/DVD disques, etc.). Assurez-vous de prendre note de chaque connecteur et où ils étaient branchés. Assurez-vous qu'il n'y a pas des périphériques connectés au bloc d'alimentation existant.
5. Si vous remplacez un bloc d'alimentation existant, retirez-le du boîtier de l'ordinateur. Cela se fait généralement en retirant les quatre vis (4) de fixation sur la face extérieure du bloc d'alimentation. Reportez-vous à la documentation de votre système d'ordinateur ou boîtier de l'ordinateur pour plus de détails.
6. Tenez le nouveau bloc d'alimentation en place afin que les 4 trous de vis, autour du ventilateur, soient alignés avec les trous de fixation sur le boîtier de votre ordinateur. Fixez les 4 vis (inclus avec le boîtier de votre ordinateur) au bloc d'alimentation, à travers le boîtier de l'ordinateur. Référez-vous à la documentation de votre système informatique ou du boîtier de l'ordinateur pour plus de détails.
7. Branchez les connecteurs d'alimentation, depuis le bloc d'alimentation à la carte mère et aussi tous les périphériques qui nécessitent une alimentation. Si vous remplacez un bloc d'alimentation existant, replacez tous les connecteurs d'alimentation qui ont été enlevés. Reportez-vous à la documentation de votre carte mère et des périphériques pour plus de détails concernant les exigences de puissance.

Remarque: ce bloc d'alimentation utilise un connecteur ATX 20 + 4 broches, de sorte qu'il peut être utilisé sur des cartes mères soit avec un connecteur 20 broches ou un de 24 broches. Il suffit de détacher les 4 broches supplémentaires pour l'utiliser sur des cartes mères à 20 broches.

1. Assurez-vous que tous les câbles flottants ou inutilisés, de part du bloc d'alimentation, sont loin des ventilateurs et autres pieces mobiles.
2. Placez le couvercle sur le boîtier de l'ordinateur. Pour des instructions détaillées, reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.
3. Connectez le câble d'alimentation.
4. Configurez votre système informatique. Reportez-vous aux documents inclus avec ce système informatique et avec les périphériques qui sont connectés. 12. Le système informatique est maintenant prêt à être mis en marche.

ATX2PW430WH ATX2PW500WH
Normes	ATX12V v2.3
	EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 86 Watt	80% @ 20% - 110 Watt
	80% @ 50% - 215 Watt	80% @ 50% - 275 Watt
	80% @ 100% - 430 Watt	80% @ 100% - 550 Watt
Puisance de Sortie Maximale	430W 500W
Ventilateurs 1 x 80mm
Puisance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement	0°C vers 40°C
Température de Stockage -20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H) 150mm x 86mm x 140mm
ATX2PW530WH ATX2PW550WH
Normes	ATX12V v2.3
	EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 106 Watt	80% @ 20% - 110 Watt
	80% @ 50% - 265 Watt	80% @ 50% - 275 Watt
	80% @ 100% - 530 Watt	80% @ 100% - 550 Watt
Puisance de Sortie Maximale	530W 550W
Ventilateurs 1 x 80mm
Puisance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement	0°C vers 40°C
Température de Stockage -20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H) 150mm x 86mm x 140mm

Suite des spécifications

ATX2PW630WH ATX2PW450BR ATX2PW450GO
Normes		ATX12V v2.3
		EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 126	81% @ 20% - 90	87% @ 20% - 90
	Watt	Watt	Watt
	80% @ 50% - 315	85% @ 50% - 225	90% @ 50% - 225
	Watt	Watt	Watt
	80% @ 100% -630	81% @ 100% - 450	87% @ 100% - 450
	Watt	Watt	Watt
Puisance de Sortie Maximale	630W 450W 450W
Ventilateurs 1 x 80mm
Puisance d'Entrée		100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement		0°C vers 40°C
Température de Stockage		-20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H)	150mm x 86mm x 140mm

ATX2PW450GO

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 37A 37A 37A 0.5A 2.5A

ATX2PW450BR

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 35A 35A 35A 0.5A 2.5A

ATX2PW430W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 33A 33A 33A 0.5A 2.5A

ATX2PW500W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 35A 35A 35A 0.5A 2.5A

ATX2PW530W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 41A 41A 41A 0.5A 2.5A

ATX2PW550W

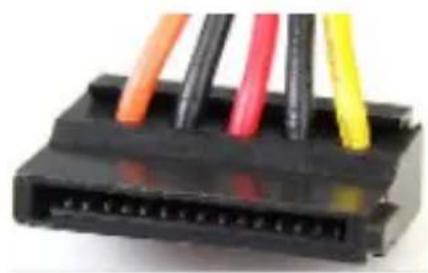

1 x PCI express à 6 broches 4 x SATA à 15 broches

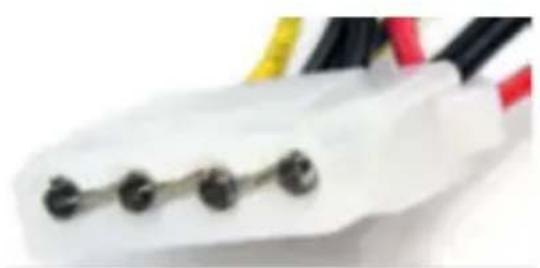

3 x Molex d'Alimentation (LP4) à 4 broches

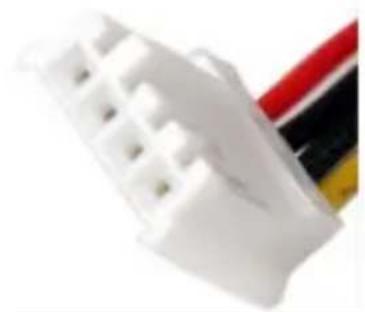

1 x 4 -broches

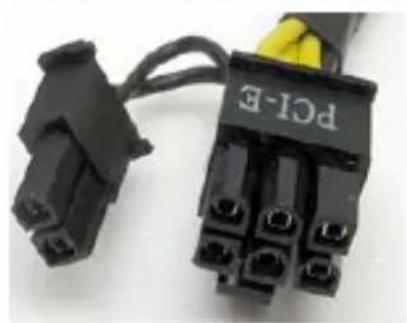

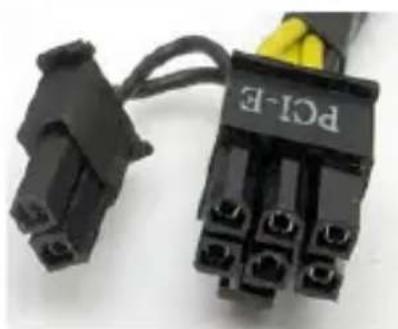

1 x 6+2 Broches PCI Express broches

ATX2PW630WH

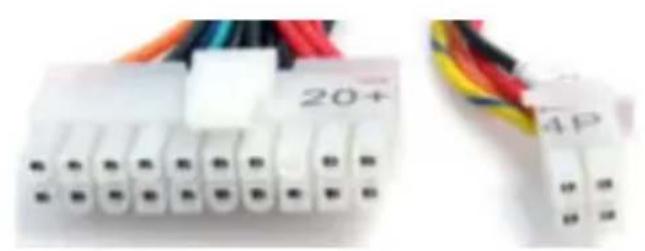

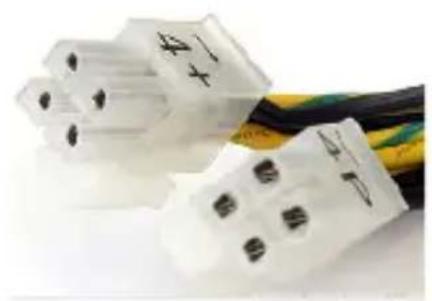

1 x 20+4 broches ATX 1 x 4+4 broches ATX de 12V (8 broches EPS12V)

2 x PCI express à 6 broches 6 x SATA à 15 broches

3 x Molex d'Alimentation (LP4) à 4 broches

1 x 4 -broches

1 x 6+2 Broches PCI Express broches
