| Type de produit | Machine à brouillard |
| Marque | Stairville |
| Modèle | AF150 DMX |
| Puissance de chauffe | 800 W |
| Temps de chauffe | Environ 8 minutes |
| Capacité du réservoir | 2,3 litres |
| Consommation de liquide | Environ 95 ml/min |
| Volume de brouillard | Environ 110 m³/min |
| Portée du jet | 3 à 4 mètres |
| Contrôle | DMX (1 canal) et télécommande filaire |
| Dimensions (L × H × P) | 290 × 265 × 450 mm |
| Poids | 5,5 kg |
| Alimentation | 230 V AC, 50 Hz |
| Fusible | 5 A, 250 V, rapide (5 × 20 mm) |
| Indice de protection | IP20 |
| Liquides compatibles | Stairville FAST-FOG, E-M, E, E-C, E-HD |
| Inclus | Télécommande filaire, étrier de suspension |
| Utilisation recommandée | Clubs, bars, discothèques, scènes |
| Nettoyage | Toutes les 30 heures d'utilisation avec liquide approuvé |
| Distance de sécurité | 50 cm minimum de la buse |
FOIRE AUX QUESTIONS - AF150 DMX Stairville
Questions des utilisateurs sur AF150 DMX Stairville
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à effet au format PDF gratuitement ! Retrouvez votre notice AF150 DMX - Stairville et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AF150 DMX de la marque Stairville.
MODE D'EMPLOI AF150 DMX Stairville
AF-150 DMX machine à brouillard
Musikhaus Thomann
Thomann GmbH
1.1 Informations complémentaires 6
1.2 Conventions typographiques.. 7
1.3 Symboles et mots-indicateurs 7
2 Consignes de sécurité 11
3 Performances 22
4 Installation 23
5 Mise en service 24
6 Connexions et éléments de commande 26
7 Utilisation 34
7.1 Fonctions de la télécommande 36
7.2 Fonctions en mode de fonctionnement DMX 37
8 Données techniques 39
9 Cables et connecteurs 42
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Table des matieres
10 Dépannage.
11 Nettoyage.
12 Protection de I'environnement
machine à brouillard

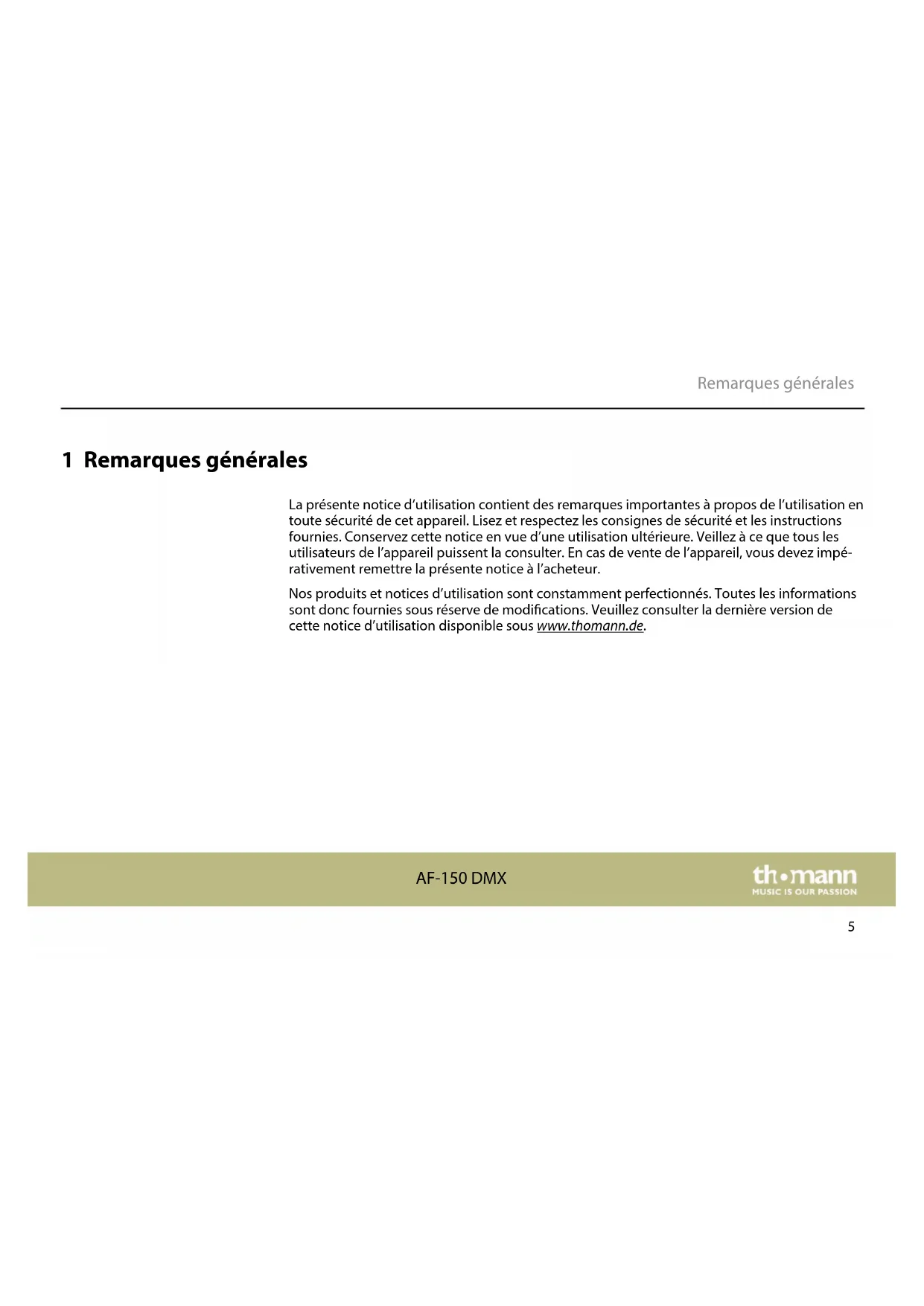

1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous doivent impérativement remettre la presente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:
| Téléchargement Cette | notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent. |
| Guides en ligne | Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuilles contacter notre hotline technique. |
| Service | Si vous avezdis problèmes avec l'appareil, notre service clients sera heures de vous aider. |
machine à brouillard
1.2 Conventions typographiques
Cette notice d'utilisation utilise les conventions typographiques suivantes :
Inscriptions
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.
Examples: bouton [VOLUME], touche [Mono].
Affichages
Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italieque.
Examples: «ON»/«OFF»
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Terme générique Signification
| DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| AVERTISSEMENT cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| ATTENTION ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée. | |
| REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
machine à brouillard
Symbole d'avertissement Type de danger
Avertissement : tension électrique dangereuse.
Avertissement : substances inflammables.
Avertissement : surface brulante.
Avertissement : risque de glissade.
Avertissement : substances nuisibles à la santé ou irritantes.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Symbole d'avertissement Type de danger
Avertissement : emplacement dangereux.
machine à brouillard
2 Consignes de sécurité
Utilisation conforme
Cet apparéil est destiné à générer du brouillard artificiel par l'évaporation du liquide à brouillard. Utilisez l' apparéil uniquement selon l'utilisation prévue, celle que déscribe dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.
L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requis. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Sécurité
DANGER
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se trouver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!
Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pièces et s'étouffer.
Ne laissez jamais des enfants seuls utiliser des apparêls électriques.
machine à brouillard
DANGER
Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil
Des pieces sous haute tension sont installées à l'intérieur de l'appareil.
Ne démontré jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.
N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommages.
DANGER
Décharge électrique due à un court-circuit
Ne modifies ni le cable d'alimentation ni la fiche electrique. En cas de non-respect, il y a risque de décharge electrique et danger d'incendie et de mort. En cas de doute, veuillez contacter vous electricien/agéré.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
AVERTISSEMENT
Danger de brûlure par des liquides inflammables
L'utilisation des liquides inflammables dans cet apparéil peut cause des brûlures graves et des dommages matériels.
Utilissez toujours des liquides pour machine à brouillard agréés. Ne verse jamais des liquides inflammbables dans le réservoir de l'appareil.
AVERTISSEMENT
Danger de brûlures
Le brouillard produit est brûlant lorsqu'il quitte la buse à brouillard et peut provoquer des brûlures. Des gouttes de liquide brûlant peuvent sporadiquement s'échapper de la buse.
Les personnes et objets doivent se couvert à une distance minimale de cinquante centimètres de la buse à brouillard.
Ne touche pas la buse à brouillard pendant et après l'utilisation. Elle devient très chaude et peut provoquer des brûlures, même plusieurs heures après avoir étéint l'appareil.
machine à brouillard
AVERTISSEMENT
Danger de glissement du à l'eau de condensation
Les machines à brouillard peuvent produit de la condensation. N'orientez pas la buse à brouillard vers le sol. Les sols et surfaces peuventvenir glissants en présence de brouillard condensé.
Assurez-vous régulierement que les sols ne doivent aucun danger de glissement et essuyez-les le cas échéant.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
AVERTISSEMENT
Danger pour la santé durant la manipulation du liquide pour machine à brouillard
Le liquide pour machine à brouillard contient des glycols conformes aux consignes pour les denrées alimentaires. L'ingestion du liquide comporte toute fois des risques pour la santé.
Ne provoquez pas de vomissements. Consultez immidiatement un medecin. Conservez le liquide pour machine à brouillard à un emplacement sur. En cas de contact du liquide pour machine à brouillard avec les yeux, rincez-les abondament à l'eau.
machine à brouillard
ATTENTION!
Risque de problèmes respiratoires
La sécurité de l'appareil est uniquement garantie en liaison avec le liquide pour machine à brouillard agreé. Des gaz toxiques peuvent se former en cas d'utilisation autres liquides. Toute demande d'indemnisation est exclue pour les préduces résultat de l'utilisation de liquides non agreés.
Ne produitez pas de brouillard dans les zones mal aérées ou fermées.
N'exposez pas les personnes ayant des problèmes de santé (par ex. troubles respiratoires liés à des allergies, asthme) au brouillard artificiel.
REMARQUE!
Risqued'incendie
Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes hues.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
REMARQUE!
Conditions d'utilisation
L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.
Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).
Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintainu régulierement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.
machine à brouillard
REMARQUE!
Alimentation électrique
Avant de raccarder l'appareil, contrôle si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommaged et l'utilisateur risquerais d'être blessé.
Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez-le du secteur afin de reduire le risque de decharge electrique ou d'incendie.
REMARQUE!
Éventuels dommages dus à un fusible incorrect
L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie!
Utilisez uniquement des fusibles du même type.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
REMARQUE!
Formation possible de taches
Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas.
En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feetre ou un tapis.
Remarques basiques relatives à un fonctionnement sur des machines à brouillard et machines à fumée
L'appareil a ete concu pour une utilisation professionnelle dans la technique evenementielle et fonctionne de maniere sure en cas d'utilisation conforme. Tenez compte des remarques suivantes:
Observe tous les avertissements disponibles dans cette notice d'utilisation.
Ne laisses jamais l'appareil fonctionner sans surveillance.
L'appareil n'est pas prévu pour une utilisation domestique ou comme jouet pour les enfants.
Posez l'appareil sur une surface stable, refractaire, au moins deux fois plus grande que l'ap-pareil.
Respectez une distance de sécurité de 1 m avec les materiaux combustibles.
machine à brouillard
L'appareil n'est pas adapté à un montage en suspension (ce que l'on appelle « mode suspendu »).
Veiliez durant le fonctionnement à ce que la visibilité dans la piece ne chute pas en dessous de 2 m env., pour que toutes les personnes dans la piece puisent encore s'orienter de manière sure.
Le brouillard ou la fumée produit par l'appareil peut faire se déclencher les détecteurs de fumée.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
3 Performances
Cette machine à brouillard convient aux clubs, bars, discothèques et scènes.
Caracteristiques particulieres de I'appareil :
Activation via DMX (1 canal) ainsi que par la télécommande fournie
Sa construction compacte permit l'utilisation mobile
Étrier fourni
machine à brouillard
4 Installation
Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
Posez l'appareil sur une surface stable, refractaire, au moins deux fois plus grande que l'appareil. Assurez-vous de bien laisser un espace libre de 20cm au-dessus et a cotoé de l'appareil. L'inclinaison de l'appareil en fonctionnement ne doit pas dépasser 15^ .
AF-150 DMX
th·mann MUSIC IS OUR PASSION
5 Mise en service
Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent être les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.
REMARQUE!
Risque de perturbations durant la transmission des données
Afin de garantir un fonctionnement irréprochable, n'utilise pas des cables de microphone courants, mais des cables DMX spéciaux.
Ne raccordez jamais l'entrée ou la sortie DMX à des périhériques audio tels que tables de mixage ou amplificateurs.
machine à brouillard

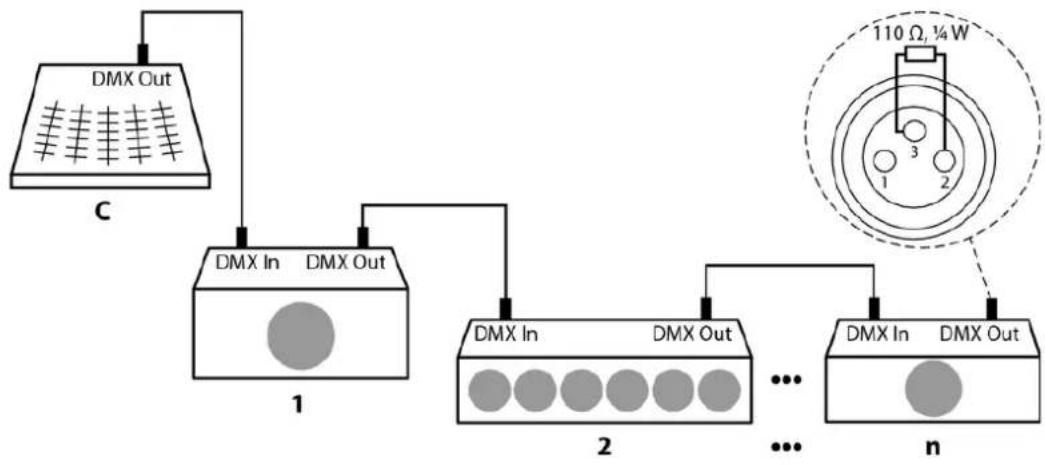

Connexions en mode DMX
Raccordez l'entree DMX de I'appareil a la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appeareil DMX à l'entrée du second appeareil et ainsi de suite. Vérifié que la sortie du dernier appeareil DMX de la chaine est terminée avec une résistance (110 Ω, ¼ W).
AF-150 DMX
th·mann MUSIC IS OUR PASSION
6 Connexions et éléments de commande

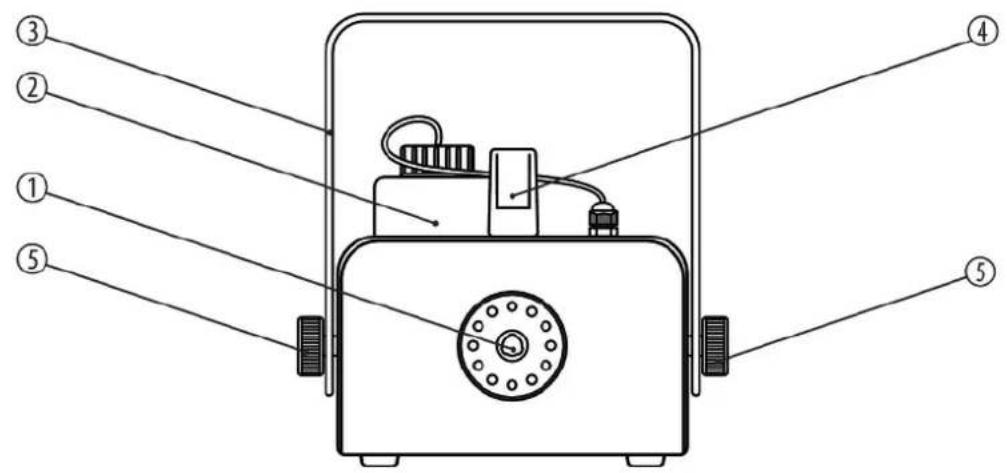

Face avant
machine à brouillard
1 Buse à brouillard
2 Reservoir du liquide à brouillard avec bouchon à vis
3 Étrier
4 Poignée
5 Vis de blocage de la poignée
AF-150 DMX
th·mann MUSIC IS OUR PASSION

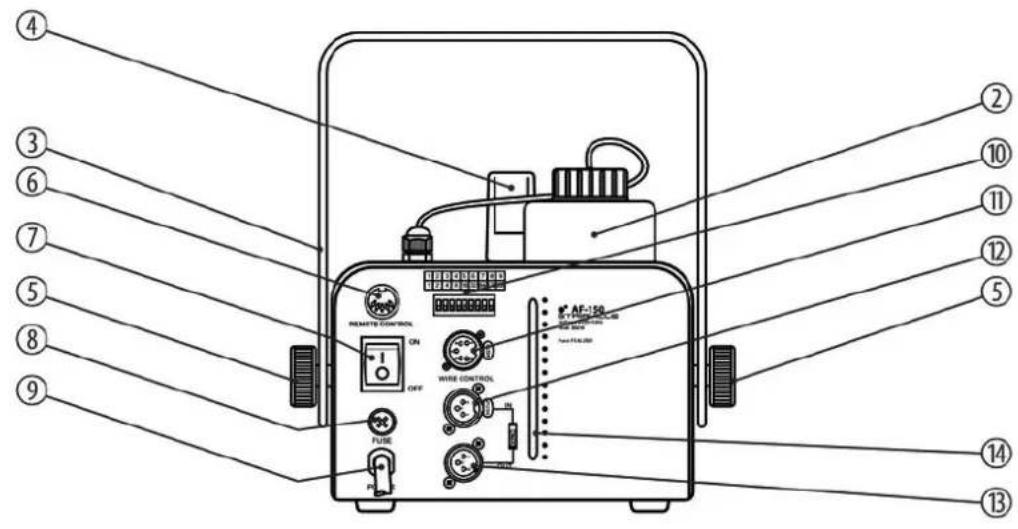

Arrière
th·mann MUSIC IS OUR PASSION
machine à brouillard
2 Reservoir du liquide à brouillard avec bouchon à vis
3 Étrier
4 Poignée
5 Vis de blocage de la poignée
6 [REMOTE CONTROL]
Connexion pour le recepteur de la télécommande sans fil (disponible en option, n° art. 464052)
7[ON][OFF]
Interrupteur principal. Met l'appareil sous et hors tension.
8 [FUSE]
Porte-fusible
9 [POWER]
Cable d'alimentation
10 Commutateur DIP pour le réglage de l'adresse DMX
AF-150 DMX
th·mann MUSIC IS OUR PASSION
11 [WIRE CONTROL]
Connexion pour la télécommande filaire
12 [OUT]
Sortie DMX
13 [IN]
Entree DMX
14 Indicateur du niveau de replissage

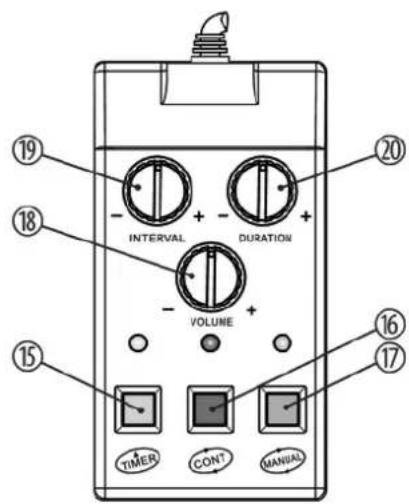

Telecommande
AF-150 DMX
th·mann MUSIC IS OUR PASSION
15 [TIMER]
À l'aide de cette touche, vous pouvez activer ou désactiver la fonction Timer. Ce mode de fonctionnement permet d'expulser la quantité de brouillard/d'air réglée à certains intervalles. La LED associée est allumée lorsque la fonction est active.
16[CONT]
Appuyez sur cette touche pour activer ou désactiver le fonctionnement en continu. Ce mode de fonctionnement permet d'expulser de manière continue la quantité de brouillard/d'air réglée. La LED associée est allumée lorsque la fonction est active.
17 [MANUAL]
Appuyez sur cette touche afin d'expulser la quantité maximale de brouillard, réglez pour ce faire la durée d'un jet de brouillard fin via [DURATION]. La LED associée est allumée lorsque la fonction est active.
18 [VOLUME]
Bouton rotatif pour régler la quantité de brouillard expulsée
19 [INTERVAL]
Bouton rotatif pour régler l'intervalle entre deux jets de brouillard
20 [DURATION]
Bouton rotatif pour régler la durée d'un jet de brouillard fin.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
7 Utilisation
Remplissage de I'appareil
REMARQUE!
Risque de dommages liés à l'utilisation d'un liquide à brouillard inapproprié.
Des liquides non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.
Utilisez uniquement les liquides à brouillard indiqués sur le site www.thomann.de et observez les notices d'utilisation.
Tout d'abord, veiliez à ce que l'appareil soit débranché du réseau.
Ouvrez le bouchon à vis du réservoir et replisssez le liquide à brouillard. Veillez à ne pas renverser de liquide à brouillard et qu'il ne penètre à l'intérieur de l'appareil. Le moyen le plus simple est d'utiliser un entonnoir. Le réservoir contient 2,3 litres.
Refermez le bouchon à vis.
machine à brouillard
Mise en marche de l'appareil
REMARQUE!
Risqued'incendie
Ne laissez jamais l'appareil sans surveillance lorsqu'il est allumé.
Veillez a raccorder la télécommande.
Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupteur principal.
Une fois la température de fonctionnement nécessaire atteinte, la LED tímoin verte sur la télécommande s'allume. L'appareil est maintainant pré à fonctionner.
Fonctionnement
En cas de fonctionnement avec un réserve à fluides vide, une surchauffe peut se produit et entrainer une détiérioration permanente de la pompe. Pour éviter le fonctionnement de la pompe à sec, voirlez toujours à ce qu'il y ait assez de liquide à brouillard dans le réserveir.
Mise hors service de I'appareil
Débranche l'appareil du réseau électrique. Transportez l'appareil seulement après complet refroidissement. Pour éviter que le liquide à brouillard s'écoule lors du transport, vous devriez transporter l'appareil seulement avec le réservoir vide.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
7.1 Fonctions de la télécommande
Lorsque l'appareil n'est pas activé via DMX, il supporte les modes de fonctionnement suivants que vous pouvez selectionner à l'aide de la télécommande :
Fonctionnement manuel avec la quantité maximal de brouillard Appuyez sur le bouton-poussoir [MANUAL]. Ce mode de fonctionnement a priorite sur tous les autres. Cela signifie que vous ne doivent pas arreter la fonction timer et le fonctionnement en continu avant d'appuyer sur le bouton-poussoir.
■ Fonctionnement en continu avec quantité de brouillard régliable
En ce mode fonctionnement, la quantité de brouillard que vous avez régée à l'aide du bouton rotatif [VOLUME] est expulsée régulière. Appuyez sur l'interrupteur [CONT] pour activer ou désactiver ce mode de fonctionnement.
■ Fonctionnement programme (fonction timer) avec quantité de brouillard régliable En ce mode de fonctionnement, la quantité de brouillard que vous avez scélectionnée à l'aide du bouton rotatif [VOLUME] est expulsée à des intervalles réguliers (réglable à l'aide du bouton rotatif [INTERVAL]). Appuyez sur l'interrupteur [TIMER] pour activer ou désactiver ce mode de fonctionnement. La LED tímoin jaune est allumée quand la fonction timer est active. Chaque expulsion de brouillard durable environ trois secondes.
machine à brouillard
7.2 Fonctions en mode de fonctionnement DMX
Réglage de l'adresse DMX
La valeur des commutateurs DIP 1 à 9 est codée en binaire. Pour régler une adresse DMX de votre besoin, réglez le commutateur DIP tel que le total des chiffres obtenu donne le chiffre souhaité. Orientez-vous au tableau ci-après:
| SW9 SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1 Adresse DMX | ||||||||
| 0000000011 | ||||||||
| 0000000102 | ||||||||
| 0000001004 | ||||||||
| 0000010008 | ||||||||
| 00001000016 | ||||||||
| 00010000032 | ||||||||
| 00100000064 |
AF-150 DMX
th·mann MUSIC IS OUR PASSION
SW9 SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1 Adresse DMX
| 010000000128 | ||||||
| 100000000256 |
0 : commutateur DIP en position OFF. 1 : commutateur DIP en position ON.
Exemple : Pour régler l'adresse DMX 10, mettez les commutateurs 2 et 4 en position ON, tous les autres en position OFF. L'adresse de démarrage DMX la plus élevé possible est 511 (tous les commutateurs DIP en position ON).
Le commutateur DIP 10 n'a aucune fonction.
Occupation des canaux DMX
| Canal Valeur Fonction | |
| 1 Réglage de la quantité de brouillard | |
| 0...255 Aucune expulsion de brouillard (0%) jusqu'à expulsion maximale de brouillard (100%) |
machine à brouillard
8 Données techniques
| Liquides à brouillard autorisés Stairville FAST-FOG (n° art. 209054) | |
| Stairville E-M Fluid (n° art. 121307) | |
| Stairville E Fluid (n° art. 105454) | |
| Stairville E-C Fluid (n° art. 105455) | |
| Stairville E-HD Heavy Fluid (n° art. 105456) | |
| Puisance de la résistance de chauffage800 W | |
| Temps de chauffeenv. 8 min | |
| Volume du réserve 1,2 l | |
| Consommation de liquide env. 95 ml/min | |
| Volume d'un jet de brouillard | env. 110 m³/min |
| Portée d'un jet de brouillard env. 3 ... 4 m | |
| Connexions d'entrée Contrôle par DMX Prise XLR, 3 pôles | |
AF-150 DMX
th·mann MUSIC IS OUR PASSION
| Récepteur de la télécommande sans fil (en option) | Prise DIN, 5 pôles | |
| Télécommande filairePrise XLR, 5 pôles | ||
| Connexions de sortie Contrôle par DMX Prise XLR, 3 pôles | ||
| Puisance consommée 800 W | ||
| Tension d'alimentation | 230 V (AC), 50 Hz | |
| Fusible 5 mm × 20 mm, 5 A, 250 V, rapide | ||
| Indice de protection IP20 | ||
| Dimensions (L × H × P) 290 mm × 265 mm × 450 mm | ||
| Poids 5,5 kg | ||
| Conditions d'environnement Plage de température | 0 °C...40 °C | |
| Humidité relative 50 %, sans condensation | ||
machine à brouillard
Informations complémentaires
| Contrôle par DMX Oui | |
| Direction de jet Horizontal | |
| Télécommande timer Oui | |
| Télécommande On/OffNon | |
| Télécommande sans filNon | |
| Effet de luminière Non | |
| Avec étrier de suspension Oui |
AF-150 DMX
th·mann MUSIC IS OUR PASSION
9 Cables et connecteurs
Preambule
Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre précieux equipement de sorte qu'une experience lumineuse parfaite soit garantie.
Veuillez suivre ces conseils, car il est préféable d'être prudent, particulièrement dans le domaine des sons et lumières. Meme si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.
Connexions DMX
Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.
1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)
machine à brouillard
10 Dépannage
Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouverez sous ce pointquelques propositions de dépannage simple:
| Symptôme Remède | |
| L'appareil ne fonctionne pas Vérifiez le branchement électrique et le disjoncteur principal. | |
| L'appareil n'expulse pas de brouillard | 1. Vérifiez le niveau de replissage du liquide à brouillard. |
| 2. Arrêtez l'appareil et vérifiez le débit du tuyau menant au réservoir. | |
| Aucune réaction sur le contrôleur DMX 1. Vérifiez le réglage des adresses et la polarité DMX. | |
| 2. Faites un essai avec un autre contrôleur DMX. | |
| 3. Vérifiez si le cable DMX se trouve à proximité ou à côté de cables à haute tension, ce qui pourrait induire des perturbations ou créé des dommages à un cir-cuit d'interfacavage DMX. | |
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.
machine à brouillard
11 Nettoyage
REMARQUE!
Risque de dommages liés à l'utilisation d'un liquide de nettoyage inapproprié.
Des liquides de nettoyage non approuvés par le fabricant peuvent endommager l'appareil de manière permanente.
Utilisez uniquement les liquides de nettoyage indiqués sur le site www.thomann.de et observez les notices d'utilisation.
Démarche
Nettoyez l'appareil toutes les 30 heures ou lorsque l'appareil n'a pas eteutilise pendant une periode prolongee.
- Vérifiez que l'appareil est en arrêt, qu'il est débranché du réseau électrique et complètement refroidi.
- Mettez l'appareil dans un endroit bien aéré.
- Insérez le tuyau d'aspiration de la machine à brouillard dans le flacon de liquide de nettoyage.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Grilles d'aération
- Branchez l'appareil sur le réseau électrique et mettez l'appareil sous tension avec l'interrupeur principal.
- Attendez jusqu'à ce que la température de fonctionnement nécessaire soit atteinte.
- Commutez l'appareil sur le fonctionnement en continu et générez du brouillard pendant environ 20 secondes.
- Remettez le tuyau d'aspiration dans le réservoir du liquide à brouillard et générez à nouveau du brouillard pendant 20 secondes. Ceci rince les tuyaux.
Le nettoyage est terminé.
Les grilles d'airation de l'appareil doivent être débarrassées des impuretés comme la pous-sière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.
machine à brouillard
12 Protection de l'environnement
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage de votre ancien apparreil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Remarques
machine à brouillard
Remarques
AF-150 DMX
th·mann MUSIC IS OUR PASSION
Remarques
machine à brouillard
