ClipHit - Batterie KORG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pad de percussion avec 9 zones de frappe, connectivité MIDI, sortie audio, alimentation par piles ou adaptateur secteur.
Utilisation	Idéal pour les musiciens souhaitant pratiquer la batterie, jouer en groupe ou composer des morceaux.
Maintenance et réparation	Nettoyer régulièrement les pads avec un chiffon doux. Vérifier les connexions et l'alimentation pour éviter les pannes.
Sécurité	Utiliser l'appareil dans un environnement sec. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Compact et léger, le KORG ClipHit est facilement transportable. Compatible avec divers logiciels de musique.

FOIRE AUX QUESTIONS - ClipHit KORG

Comment connecter le KORG ClipHit à mon appareil audio ?

Pour connecter le KORG ClipHit à votre appareil audio, utilisez un câble jack 3,5 mm pour brancher la sortie audio du ClipHit à l'entrée de votre amplificateur ou haut-parleur.

Le son du KORG ClipHit est trop faible, que faire ?

Vérifiez le niveau de volume sur le KORG ClipHit ainsi que sur votre appareil audio. Assurez-vous également que le câble audio est correctement connecté.

Puis-je utiliser le KORG ClipHit avec des écouteurs ?

Oui, vous pouvez brancher des écouteurs via la prise jack 3,5 mm située sur le KORG ClipHit pour une écoute privée.

Comment changer les réglages de son sur le KORG ClipHit ?

Utilisez les boutons de réglage situés sur le panneau de contrôle du KORG ClipHit pour ajuster les différents paramètres de son tels que le volume, les effets et les rythmes.

Le KORG ClipHit ne s'allume pas, que faire ?

Vérifiez si les piles sont correctement insérées et ont de l'énergie. Si vous utilisez une alimentation externe, assurez-vous qu'elle est bien connectée.

Comment enregistrer mes performances sur le KORG ClipHit ?

Pour enregistrer vos performances, utilisez un câble USB pour connecter le KORG ClipHit à votre ordinateur et utilisez un logiciel d'enregistrement compatible.

Puis-je personnaliser les sons de percussion sur le KORG ClipHit ?

Oui, le KORG ClipHit permet de personnaliser certains sons de percussion via les réglages intégrés. Consultez le manuel pour plus de détails.

Comment réinitialiser le KORG ClipHit aux paramètres d'usine ?

Pour réinitialiser le KORG ClipHit, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant quelques secondes.

Le KORG ClipHit a-t-il une fonction de métronome ?

Oui, le KORG ClipHit dispose d'une fonction de métronome intégrée que vous pouvez activer via le menu des paramètres.

Où puis-je trouver des mises à jour pour le KORG ClipHit ?

Les mises à jour pour le KORG ClipHit peuvent être trouvées sur le site officiel de KORG dans la section de support ou de téléchargement.

MODE D'EMPLOI ClipHit KORG

FRANÇAIS Manuel d'utilisation 9

Précautions. 9
Éléments et leurs fonctions 10
Mise en place des piles. 12
Connexions 12
Mise sous/hors tension 13
Jeu. 13
Fiche technique 14

3 Fr: La fonction ON/OFF de la pedale branchée à PEDAL 2 permet d'alterner entre les sons De: PEDAL 2 ON/OFF schaltet zwischen Sour um Es: PEDAL 2 ON/OFF cambia entre sonidos
4 Fr: La pedale branchée à la prise PEDAL 2 contrôle le volume
De: PEDAL 2 regelt die Lautstärke
Es: PEDAL 2 ajusta el volumen

5 Fr: Lie à la pince CLIP 1
De: Gekoppelt mit CLIP
Es: Enlazado con CLIP 1
6 Fr: Lie à la pedale PEDAL 1
De: Gekoppelt mit PEDAL 1
Es: Enlazado con PEDAL 1

*7 Fr: - : Aucun changement (fonction désactivée) X: Ne produit pas de son De: - : Keine Änderung (deaktiviert) X: Klingt nicht Es: - : sin cambio (desactivado) X: no suena

KORG INC.

4015-2 Yanokuchi, Inagi-City, Tokyo 206-0812 JAPAN

FRANÇAIS Manuel d'utilisation

Merci d'avoir besoin la CLIPHIT Clip Drum Kit de Korg. Le CLIPHIT est un fantastique instrument créatif qui vous permet de produit des sons en fixant les pinces (avec capteur incorpore) fournies avec l'instrument sur des objets anodins pour les transformer en kits de batterie.

Afin de pouvoir exploiter au besoin toutes les possibilités offertes par l'instrument, veuilles dire attentivement ce manuel.

Précautions

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil
  Endroits très chauds ou très humides
  Endroits sales ou fort poussiereux
  Endroits soumis à de fortes vibrations A proximé de champs magnétiques

Alimentation

Branchez l'adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est concu.

Interférences avec d'autres apparéils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillezès lors faire fonctionner cet apparéil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipuez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzene ou du diluant, voir des produits inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute referencia ultérieure.

Evitez toute intrusion d'objets ou de liquide

Ne placez jamais de recipient contenant du liquide pres de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une electrocution. Veillez à ne pas laisser tomber des objets metalliques dans le boitantier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur korg le plus proche ou la surface où vous avez achete l'instrument.

Note concernant les dispositions (Seulement EU)

Quand un symbole avec une poubelle barre d'une croix apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit etre déposé chez un représentant compétent, et non pas dans une

poubelle ou toute autre déchetterie conventionnelle.

Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommages potentiels pour l'environnement. La bonne méthode d'élimination dépendra des lois et règlements applicables dans votre localité, s'il vous plaît, contactez votre organisme administratif pour plus de détails. Si la pile contient des métaux lourds au-delà du seuil réglemente, un symbole chimique est affché en dessous du symbole de la poubelle barrée d'une croix sur la pile ou le pack de piles.

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a eté fabriqué suivant des specifications sévères et des besoin en tension applicables dans le pays ou ce produit doit être utilisé. Si vous avez achété ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous doivent vérifier que ce produit est bien utilisable dans le pays ou vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été concu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récepissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

• Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

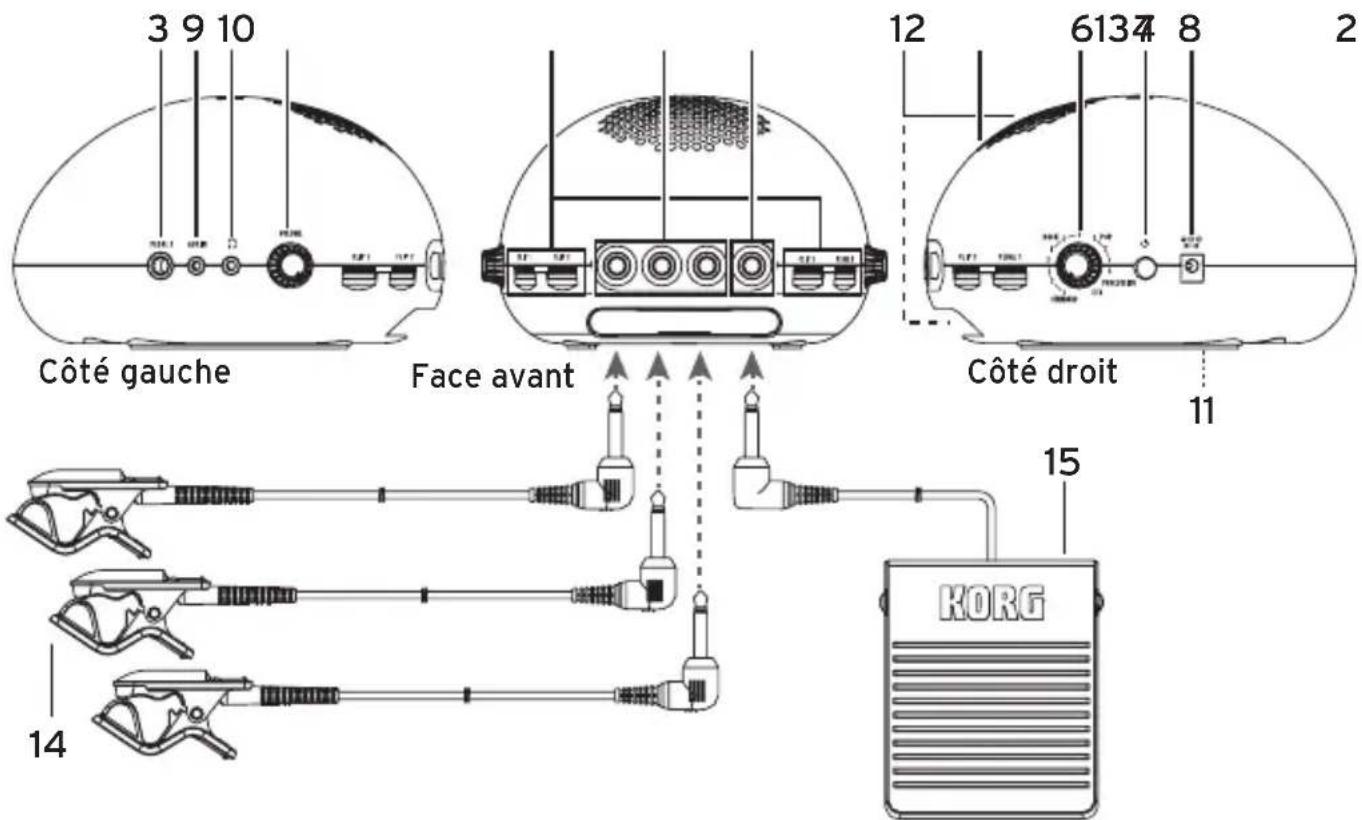

Éléments et leurs fonctions

1. Prises d'entrée pour les pinces:

CLIP 1, CLIP 2, CLIP 3

Branchez-y les pince fournies. De.gauche à droite, youtrouvrez les prises CLIP 1,CLIP 2 et CLIP 3. Pour en savoir plus sur les sons déclenchés par chaque pince, voyagez la "Drum Kit List".

2. Prise pour pedale: PEDAL 1

3. Prise pour pédale: PEDAL 2

Branchez-y la pedale fournie ou une pedale (de type commutateur au pied) disponible en option. La pedale branchée à la prise PEDAL 1 sert principalement à jour la grossse caisse. La pedale reliée à la prise PEDAL 2 sert surtout à alterner entre le son de charley ouvert et fermé. Pour en savoir plus, voyagez la "Drum Kit List".

Ne branchez jamais de pince ni de pédales autres que celles fournies ou celles disponibles en option pour cet instrument aux prises du CLIPHIT.

4. Commandes LEVEL:

CLIP 1, CLIP 2, CLIP 3, PEDAL 1

Ces commandes ajustent le niveau des instruments respectifs du kit de batterie.

Remarque Le volume du son produit par la pedale branchée à la prise PEDAL 2 varie selon le kit de batterie selectionné. Pour en savoir plus, voyagez la section "Functions of a pedal connected to the PEDAL 2 jack".

5. Commande VOLUME

Cette commande regle le niveau de tous les instruments du kit de batterie.

Vous ne pouvez pas regler le niveau du signal reçu à la prise AUX IN.

6. Selecteur de sons

Il permet deCHOISIR un kit de batterie. Le choix d'un autre kit de batterie change le son de chaque instrument du kit actuel. Pour en savoir plus, voyagez la "Drum Kit List".

7. Interrupteur d'alimentation

Sert à la mise sous/hors tension de l'instrument. Appuyez sur l'interrupteur et maintenez-le enforcé un instant pourmettre l'instrument sous tension/hors tension. Quand l'instrument est sous tension, le témoin d'alimentation pres du haut-parleur s'allume. Pour en savoir plus, voyagez la section "Mise sous/hors tension".

8. Prise DC 9V

Pour utiliser un adaptateur secteur (disponible en option), branche-let à la prise DC 9V et reliez sa fiche secteur à une prise de courant de tension appropriée.

Vérifiez que l'instrument est hors tension avant de brancher l'adaptateur secteur.
Utilisez exclusivement un adaptateur du type préconisé.

9. Prise AUX IN

Branchez-y un cable avec fiche minijack stéRéo.
Cette entree vous permet d'utiliser le signal d'un lecteur audio ou d'une autre source externe.
Utilisez cette entrée pour jouer de la batterie sur vos morceaux favoris. Réglez le niveau du signal d'entrée sur le dispositif externe.
Vérifiez que l'instrument est hors tension avant de brancher tout autre dispositif.

10. Prise casque

Cette prise permet de brancher la fiche minijack stéréo d'un casque.

Pour protégger votre ouïe, évitez une écoute prolongée à volume élevé quand vous utilisez un casque.

11. Compartment des piles

Si vous alimentez l'instrument sur piles (alcalines de type AA), logez-les dans ce compartment. Pour en savoir plus, voyagez la section "Mise en place des piles".

12. Haut-parleur incorpore

Ce haut-parleur incorpore produit lessons joués.
Quand vous branchez un casque à la prise casque,
le son du haut-parleur de l'instrument est coupé.

Le haut-parleur intégré dans cet instrument contient un aimant. Ne le placez pas à proximé de cartes, de disques durs ou de matériel medical pouvant être affecté par le champ magnétique.
Ne tentez jamais d'insérer un doigt ou quelque objet que ce soit dans I'évent bass-reflex sur le dessous du CLIPHIT. Vous risqueriez de vous blesser et/ou d'endommager l'instrument.

13. Témoin d'alimentation

Quand l'instrument est sous tension, le témoin d'alimentation pres du haut-parleur s'allume.

14. Pinces (x3)

Chacune de ces pince est dotée d'un capteur. Branchez chaque pince à une des prises d'entrée CLIP 1-3 du CLIPHIT, puis fixez les pince à un magazine ou tout autre objet qui vous tombe sous la main. Pour en savoir plus, voyagez la section "Montage des pince sur des objets".

Quand vous frappez l'objet, la pince transmet l'impulsion (les vibrations) au CLIPHIT. Le CLIPHIT utilise ce signal pour déclencher lessons du kit de batterie choisi.

Ne frappez pas la pince même.
N'enroulez pas le cable de la pince autour de l'objet et ne tirez jamais avec force sur le cable de la pince, car cela risquerait d'endommager le cable.
Si vous laissiez la pince fixée sur un objet pendant une période prolongée, il se pourrait qu'elle laisse une empreinte sur la surface de l'objet quand vous la retirez. Notez en outre que selon la finition et/ou l'age de l'objet, il se pourrait que la pince laisse une empreinte après avoir eté brievement fixée à l'objet.

15. Pedale (commutateur au pied)

Branchez une pedale de type commutateur au pied à une des prises d'entrée PEDAL du CLIPHIT. Enforcez la pedale pour déclencher le son de grosse caisse ou alterner entre le son de charley (hi-hat) ouvert et de charley fermé.

Veillez à ce que la pedale ne laisse pas de marques sur le sol ou la surface où vous la posez.

Remarque Ce type de pedale permet uniquement d'alterner entre les états activé et coupé. Autrement dit, il est inutile de varier la pression sur la pedale, car cela n'a aucune influence sur le volume. De même, vous ne pouvez pas produit un son de charley mi-ouvert.en enforcant la pedale a mi-course.

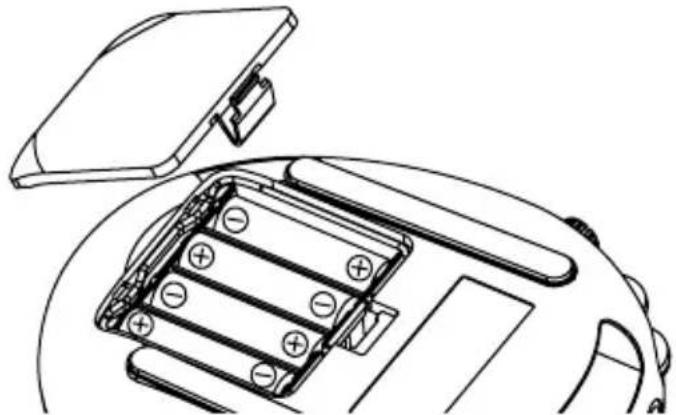

Mise en place des piles

Retirez le couvercle du compartment des piles sur le dessous de l'instrument et insérez quatre piles alcalines de type AA dans le compartment en respectant la polarité.

Quand les piles sont presque plates, le témoin d'alimentation pres du haut-parleur se met à clignoter. Uneasse tension des piles peut aussi provoquer la présence de bruit ou de coupures de son. Si l'instrument presente un de ces symptômes, remplacez sans tarder les piles par des neuves.

Vérifiez que l'instrument est hors tension avant de remplacer les piles.
Vérifiez que chaque pile est orientée correctement.
Ne combiniez jamais des piles neuves avec des piles usages et ne mélangez jamais des piles de différents types.
Retirez immédiatement les piles de l'instrument une fois qu'elles sont plates. Ne faissez jamais des piles plates dans l'instrument car elles risqueraient de fuir et d'endommager l'instrument. Retirez également les piles si vous n'avez pas l'intention d'utiliser l'instrument pendant une période prolongée.

1. Retirez le couvercle du compartment des piles sur le dessous de l'instrument.
   Posez le CLIPHIT sur un coussin ou une surface similaire (un objet doux) de sorte qu'il ne risque pas de tomber ni d'être griffé.

1. Logez quatre piles alcalines de type AA dans le compartment des piles en respectant les indications de polarité (+, -) .
2. Fixez le couvercle du compartment des piles.

Connexions

Branchement des pinces et d'une pedale au CLIPHIT

1. Tournez la commande VOLUME et chaque commande LEVEL du CLIPHIT à fond à gauche de sorte que le volume soit minimum.
2. Vérifiez que le CLIPHIT est hors tension (son témoin d'alimentation doit être éteint).
3. Branchez les 3 pincees fournies aux prises CLIP 1-3 situées du côte gauche du panneau avant.
4. Si vous voulez, vous pouvez utiliser la pedale fournie pour déclencher une grossse caisse ou un autre son. Pour ce faire, branchez cette pedale à la prise PEDAL 1 sur le côté droit du panneau avant.

Astuce Pour contrôle l'etat ouvert/ferme du charley avec la pedale, branchez-la a la prise PEDAL 2 sur le cote gauche du CLIPHIT.

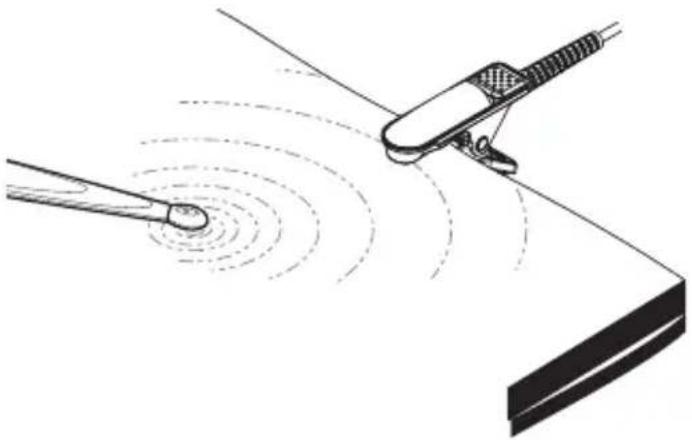

Montage des pinces sur des objets

• Tournez la commande VOLUME (ou la commande LEVEL correspondante) à fond à gauche pour réduire le volume au minimum, puis fixez la pince à l'objet youlu.
  Veilles àposer le CLIPHIT et les objets auxquels vous avez fixé une pince sur une surface stable et de niveau Veilles à ce que les pinces ne risquent pas de se détacher pendant que vous jouez. Acheminez les câbles de sorte que vous ne risquiez pas de vous trébucher dessus et qu'ils ne génent pas vos mouvements.
  Bien que la pince puisse etre attachee a une vaste palette d'objects, tenez compte de votre entourage et evitez de I'attacher à des objets susceptibles de deranger autreui. Comme il est possible que la pince deforme ou griffe I'objet auquel vous l'attachez, soyez prudent quand vous choisissez I'objet.

Démontage des pinces

• Tournez la commande VOLUME (ou la commande LEVEL correspondante) à fond à gauche pour réduire le volume au minimum, puis détachez la pince de l'objet.
  Ne tirez pas sur les mâchoires de la pince pour la détacher de l'objet. Vous risquériez d'endommager la pince ou l'objet. Ouvrez convenablement la pince pour la détacher.

Mise sous/hors tension

Avant demettre l'instrument sous/hors tension,veillezàtoujoursmettre le volume au minimum en tournant la commande VOLUME à fond à gauche.
- Appuyez sur l'interrupteur et maintenez-le,enforcé un instant pourmettre l'instrument sous tension/hors tension.

Pourmettre l'instrument sous tension,
maintenezl'interrupteur enfoncé jusqu'à ce
que le témoin d'alimentation s'allume. Pour
mettre l'instrument hors tension, maintenez
l'interrupteur enfoncé jusqu'à ce que le témoin
d'alimentation s'éteigne.

Coupure automatique d'alimentation

Le CLIPHIT comporte une fonction de coupure automatique de l'alimentation. Cette fonction coupe automatiquement l'alimentation de l'instrument quand environ 30 minutes se sont écouées depuis la dernière manipulation.

Remarque Le signal reçu à la prise AUX IN est une exception à cette règle. Autrement dit, la fonction de coupure automatique d'alimentation met le CLIPHIT hors tension quand le déli si est écoulé sans aucune manip. de l'utilisateur, même si l'instrument reçoit un signal à la prise AUX IN.

La fonction de coupure automatique de l'alimentation a ete activee a la sortie d'usine. Si vous preferz, vous pouze desactiver cette fonction afin que I'instrument ne soit jamais mis automatiquement hors tension. Effectuez les etapes ci-dessous.

Remarque Le réglage de la fonction de coupure automatique de l'alimentation est mémorisé et donc conservé à la mise hors tension de l'instrument.

1. Vérifiez que l'instrument est hors tension.
2. Enforcez la pédale de type commutateur au pied branchée à la prise PEDAL 1 et appliquez simultanément une longue pression sur l'interrupteur d'alimentation pourmettre l'instrument sous tension.

L'instrument indique alors le statut activé/désactivé de la fonction de coupure automatique de l'alimentation comme suit.

Activé: Clignotement avec longue illumination
Désactivé: Clignotement avec courte illumination (Témoin d'alimentation)

1. Le statut de cette fonction change chaque fois que vous appuyez sur la pédale.
2. Quand vous enforcez la pedale pendant trois secondes ou plus, le statut actuel de la fonction est méorisé et l'instrument passé en mode de fonctionnement normal.

Jeu

1. Vérifiez que les pinces et la ou les pédales sont branchées, et que l'instrument est sous tension.
2. Reglez la commande VOLUME sur le niveau souhaité.
3. Choisissez un kit de batterie avec le sélecteur de sons.
4. Reglez le volume des différents instruments du kit de batterie avec les commandes LEVEL.

Réglez la balance de volume des instruments en frappant chaque objet auquel vous ave fixé une pince et en appuyant sur la pedale branchée tout en réglant la commande LEVEL correspondante.

Remarque Le volume produit par chaque instrument d'un kit de batterie varie en fonction de la force de votre frappe, avec comme valeur maximum le niveau régle avec la commande LEVEL correspondante. Les instruments déclenchés avec une pédale, comme par exemple la grossse caisse, produit toujours le niveau défini avec la commande LEVEL, ignorant dont la force avec laquelle vous enforcez la pédale.

Les réglages des commandes LEVEL ne sont pas mémorisés individuellement par les kits de batterie. Les niveaux correspondent toujours aux réglages actuels des commandes LEVEL.

1. Une fois la balance de volume terminée, passez à l'action et frappez les objets auxquels vous avez fixé une pince et/ou enforcez la pedale branchée.

Astuce Sur les kits de batterie comme "STANDARD 1", vous pouvez produit le son de charley fermé en frappant l'objet relié à la pince CLIP 1 tout en,enfantant la pedale branchée à la prise PEDAL 2. Quand vous frappez cet objet sans enforcer la pedale, vous obtenez le son de charley ouvert. Pour plus de réalisme, le son de fermeture du charley est déclenché quand vous appuyez sur la pedale.

Fiche technique

Commandes: commande LEVEL x 4, commande VOLUME, sélecteur SOUND, interrupteur d'alimentation

Connexions: prise d'entrée CLIP x 3, prise d'entrée PEDAL x 2, prise AUX IN (pour fiche minijack stéreo de 3,5mm), prise DC 9V, prise casque (pour fiche minijack stéreo de 3,5mm)

Sortie ampli/haut-parleur: 2 Watts, 3''

Alimentation: 4 piles alcalines de type AA ou via adaptateur secteur en option (DC 9 V,

Autonomie des piles: environ 6 heures (L'autonomie des piles varie selon leur type et les conditions d'utilisation.)

Dimensions (L x P x H): 163 x 173 x 101 mm

Poids: 453 g (sans piles)

Accessoires fournis:
manuel d'utilisation,
pince x3 (mâchoires de 30 mm de large, câbles de 1,5 m de long: équivalent du microphone de contact CM-200),
pédale de type commutateur au pied x1 (câble de 1,6 m de longueur: commutateur au pied PS-3),
4 piles alcalines de type AA

Options (disponibles séparément)
commutateur au pied PS-3,
adaptateur secteur (DC 9V,

• Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.
