Vielen Dank, dass Sie sich für einen CLIPHIT Clip Drum Kit von Korg entschieden haben.

Der CLIPHIT erfolglicht Ihnen, gewöhnliche

Gegenstände als Schlagzeug zu nutzen, indem Sie einfach die im Lieferumfang enthaltenen Clips (mit eingebauten Sensoren) daran befestigen.

Bitte lessen Sie sich diese Anleitung vollständig durch, um bei der Bedienung alles richtig zu machen.

Vorsichtsmaßnahmen

Aufstellungssort

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen.

es direkter Sonneneinstrahlung ausgesetzt ist;
- hohe Feuchtigkeit oder Extremtemperaturen auftreten können;
Staub oder Schmutz in groBen Mengen vorhanden sind;
das Gerät Erschütterungen ausgesetzt sein kann.
in der Nane eines Magnetfeldes.

Stromversorgung

Schlieben Sie das optionale Netzteil nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Höhe aufgestellten Rund-funkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von dieser Emzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung konnen Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdunnungs- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elektrischer Schlag die Folge sein.

Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelangt sein, so trennen Sie es sofort vom Netz. Wenden Sie sich dann an ihren KORG-Fachhändler.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne" auf Ihr dem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der

vorgeschreibenen Art und Weise entsorgen. Dies bedeutet, dass diesen Produkt mit elektrischen und elektronischen Komponenten nicht mit dem

normalen Hausmull entsorgt werden damit. Für Produkte dieser Art existiert ein separates,

gesetzlich festgelegtes Entsorgungssystem. Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling saferzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei!itte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben können.

Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfern und separat entsorgen (siehe oben). Die Abgabe dieseres Produkte bei einer zuständigen Stelle hilft ihren, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäß Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der Höhe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes.Cd oder NiCd steth für Cadmium, Pb für Blei und Hg für Quecksilber.

WICHTIGER HINWEIS FÜR Kunden

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie these Produkte über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass these Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung thesese Produktins einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

Bauteile und deren Funktionen

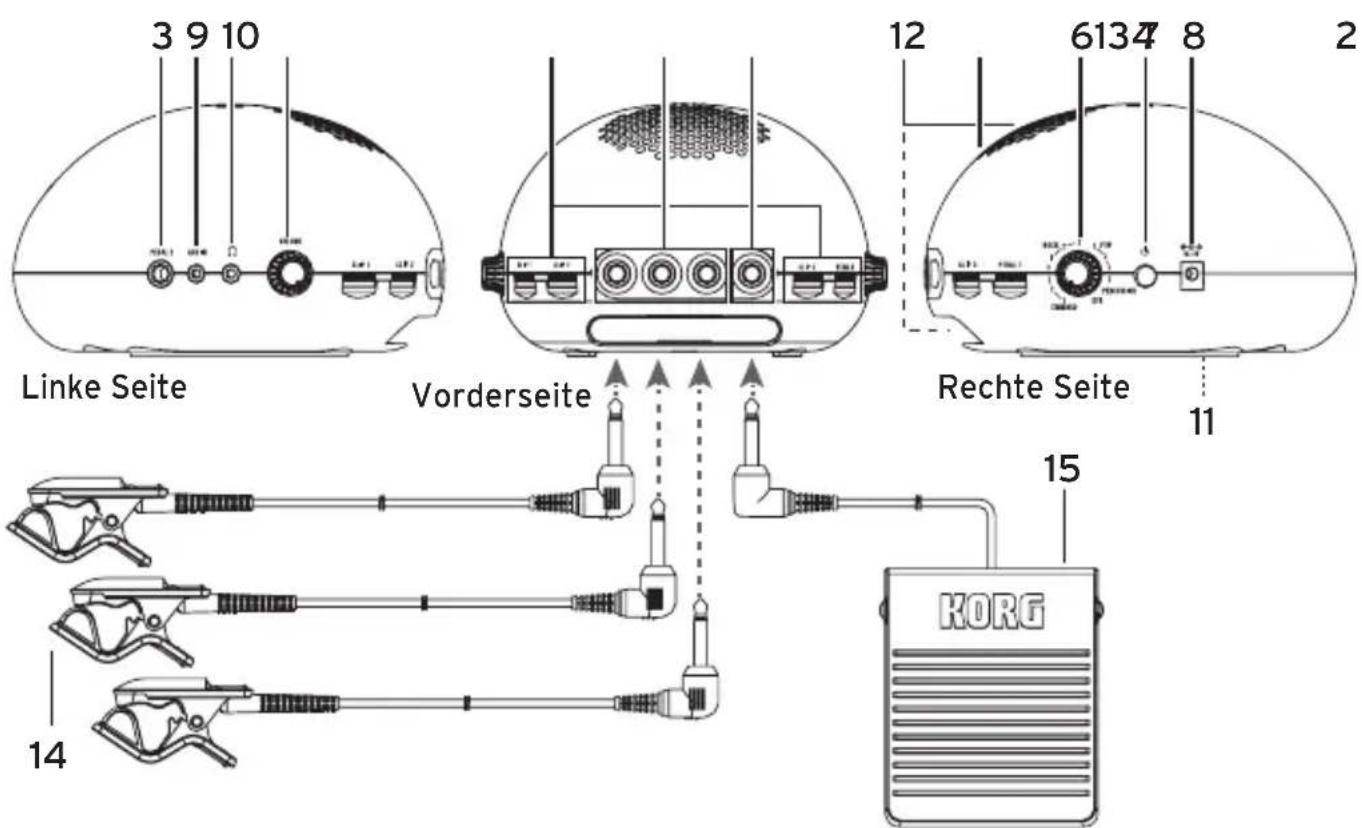

1. Clip-Eingangsbuchsen:

CLIP 1, CLIP 2, CLIP 3

Zum Anschluss der im Lieferumfang enthaltenen Clips. Die Buchsen CLIP 1, CLIP 2 und CLIP 3 sind von links fortlaufend nummeriert.

Weitere Angaben zu den Sounds der einzelnen Clips finden Sie in der „Drum Kit List".

2. Pedal-Eingangsbuchse: PEDAL 1

3. Pedal-Eingangsbuchse: PEDAL 2

Zum Anschluss des im Lieferumfang enthaltenen oder eines im Fachhandel als Zubehör erhältlichen Pedalschalters. Die PEDAL 1-Buchse dient vor allem zum Spieler der Bassdrum, die PEDAL 2 Buchse vor allem zum Offnen und Schlieben der Hi-Hat. Weitere Informationen hierzu finden Sie in der „Drum Kit List".

Schlieben Sie an die oben beschrieben Buchsen ausschließlich die im Lieferumfang enthaltenen oder als Zubehör erhaltene Clips und Pedalschalter an!

4. LEVEL-Regler:

CLIP 1, CLIP 2, CLIP 3, PEDAL 1

Regelt die Lautstärke der Einzelinstrumente des Drum Kits.

Anmerkung Die Lautstärkeregelung der PEDAL 2-Buchse arbeitet je nach ausgewähltem Drum Kit unterschiedlich. Weitere Informationen dazu finden Sie im Abschnitt „Functions of a pedal connected to the PEDAL 2 jack".

5. VOLUME-Regler

Regelt die Gesamtlautstärke aller Einzelinstrumente.

Die Lautstärke der AUX IN-Buchse konnen Sie damit nicht einstehen.

6. Sound-Wahlschalter

Zur Auswahl eines Drum Kits Die verschiedene Drum Kits bieten Ihnen unterschiedlich klingende Einzelinstrumente. Weitere Informationen hierzu finden Sie in der „Drum Kit List".

7. Ein-/Ausschalttaste

Zum Einsatz des Geräts. Halten Sie die Taste zum ein- oder ausschalten lange gedrückt. Wenn das Gerät eingeschaltet ist, leuchtet die Power-Anzeige im Bereich der Laufsprecher. Weitere Informationen hierzu finden Sie im Abschnitt „Ein-/Ausschalten".

8. DC 9V-Buchse

An diese Buchse können Sie ein im Fachhandel als Zubehör erhältliches Netzteil anschließen, das wiederum an eine Steckdose angeschlossen wird.

Achten Sie darauf, dass das Gerät ausgeschaltet ist, bevor Sie das Netzteil anschließen.

Verwenden Sie ausschließlich das für das Gerät vorgesehene Netzteil.

9. AUX IN-Buchse

Zum Anschluss eines Stereo-Miniklinkenkabels. An diesen Eingang konnen Sie einen Audiplayer oder andere Klangquellen anschließen, um beispelsweise die von diesen Geräten wiedergegebene Musik zu begleiten. Regeln Sie die Lautstärke an der Klangquelle.

Achten Sie darauf, dass das Gerät ausgeschaltet ist, bevor Sie andere Geräte anschließen.

10. Kopfhörerbuchse

Zum Anschluss von Kopfhörern mit Stereominiklinkenstecker.

Um Ihr Gehör zu schützen, sollen den Siemials über einen längeren Zeitraum hinweg eine hohe Kopfhörerlaufstarke einstellen.

11. Batteriefach

Legen Sie hier AA-Alkalibatterien ein, wenn Sie das Gerät mit Batterien betreiben sollen.
Weitere Informationen hierzu finden Sie im Abschnitt „Batterien einlegen".

12. GeräteLaufsprecher

Ihr Spiel wird über einen Gerätelautsprecher wiedergegeben.

Falls Sie einen Kopfhörer an die Kopfhörerbuchse angeschlossen haben, wird der Gerätelautsprecher stumm geschählt.

Der Laufsprecher theses Instruments enthalt einen Magneten. Legen Sie niemals Speicherkarten, Festplatten oder medizinische Geräte, die durch Magnetfelder gestört werden konnten, in seine Höhe.

Stecken Sie keine Finger oder andere Objekte in die Bassreflexöffnung am Boden des CLIPHIT. Sie konnten das Gerät sonst beschädigen oder sich verletzen.

13. Power-Anzeige

Wenn das Gerät eingeschaltet ist, leuchtet die Power-Anzeige im Bereich der Lautsprecher.

14. Clips (x3)

Clips mit eingebauten Sensoren. Schlieben Sie die Clips an die einzelnen Clip-Eingangsbuchsen des CLIPHIT an und befestigen Sie sie an einer Zeitschrift oder anderen passenden Gegenständen. Weitere Informationen hierzu finden Sie im Abschnitt „ Clips an Gegenständen befestigen". Wenn Sie nun auf den Gegenstand schlagen, überträgt der Clip die Vibrationen als Signal an den CLIPHIT. Der CLIPHIT nutzt these Sonig zum Triggern von Schlagzeugsounds.

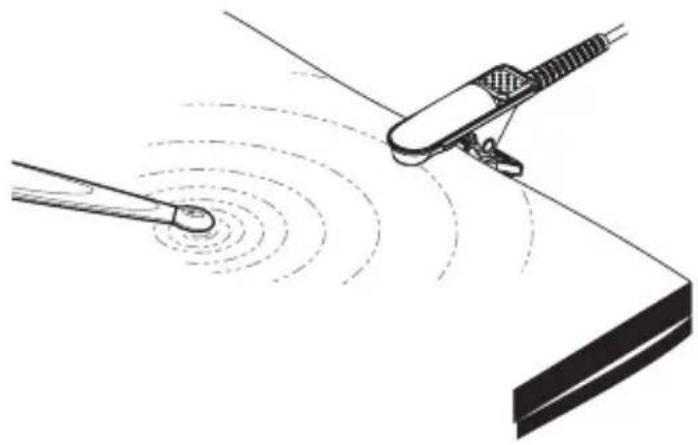

Schlagen Sie niemals auf den Clip selbst.

Wickeln Sie das Kabel des Clips nicht um den Gegenstand oderziehen Sie daran,sonst konnte sich die elektrische Verbindung zum Clip losen.

Wenn Sie den Clip über längerere Zeit an einem Gegenstand befestigt setzen, kann beim Entfernen ein Fleck zurückbleiben. Je nach Alter des Gegenstands oder des Zustands von dessen Oberfläche kann es schon nach kurzen Zeiträumen zu Beschädigungen kommt.

15. Pedalschalter

Zum Anschluss an eine Pedal-Eingangsbuchse. Sie können den Pedalschalter wie eine Fußmaschine zum Spieler der Bassdrum oder wie ein Hi-Hat-Pedal zum Offnen oder Schlieben der Hi-Hat verwenden.

Achten Sie darauf, beim Treten des Pedalschalters nicht den Boden oder andere Oberflächen zu beschädigen.

Anmerkung Der Pedalschalter schaltet nur die Zustände Ein und Aus. Sie können also weder dynamischspielen, indem Sie das Pedal mehr oder weniger fest treten, noch eine halgeffnete Hi-Hat emulieren, indem Sie das Pedal nur leicht gedrückt halten.

111111111111111111111111111111111111111

Batterien einlagen

Öffnen Sie den Batteriefachdeckel auf der Rückseite des Geräts und legen Sie vier AA Alkalibatterien ein.

Wenn die Batterieleistung abnimmt, blinkt die Power-Anzeige im Laufsprecherbereich. Schwache Batterien konnen zu Rauschen oder Klangaussetzern führen. Sollte dies vorkommen, ersetzen Sie die Batterien schnellstmöglich durch neue.

Achten Sie darauf, dass das Gerät ausgeschält ist, bevor Sie die Batterien einsetzen.

Legen Sie die Batterien mit der korrekten Polung ein.

Verwenden Sie niemals neue mit teilweise verbrauchten Batterien oder unterschiedliche Batterietypen zusammen.

Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Falls erschöpfte Batterien im Batteriefach bleiben, drohen Beschädigungen (durch Auslaufen der Batterien). Entfernen Sie die Batterien außerdem, wenn Sie das Instrument längerere Zeit nicht verwenden möchten.

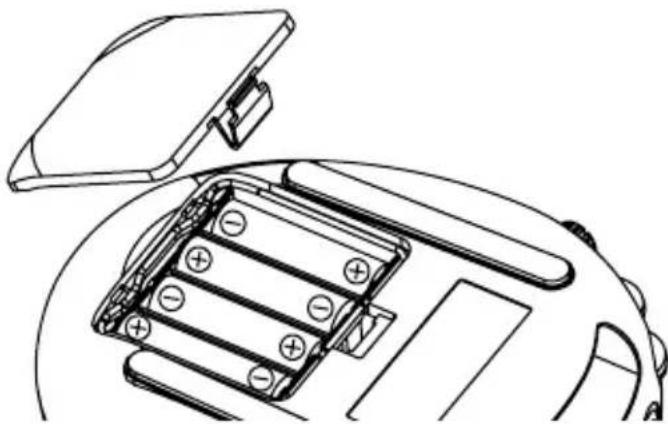

1. Öffnen Sie den Batteriefachdeckel an der Unterseite.

Legen Sie hierzu den CLIPHIT auf ein Kissen oder eine weiche Unterlage, um es nicht zu beschädigen.

1. Legen Sie vier AA-Alkalibatterien ein und achten Sie darauf auf die korrekte Polung (+, -) .

2. Schlieben Sie den Batteriefachdeckel.

Anschlüsse

Anschluss der Clips und des Pedals an den CLIPHIT.

1. Drehen Sie den VOLUME-Regler und ähnliche LEVEL-Regler des CLIPHIT nach links, um die Lautstärke zu minimieren.
2. Achten Sie darauf, dass der CLIPHIT ausgeschaltet ist (Power-Anzeige leuchtet nicht).
3. Schlieben Sie die drei im Lieferumfang enthaltenen Clips an die drei Buchsen CLIP 1, CLIP 2 und CLIP 3 links auf der Vorderseite an.
4. Wenn Sie mit dem im Lieferumfang enthalten den Pedal die Bassdrum oder einen anderen Sound spielen wollen, schreiben Sie es an die PEDAL 1-Buchse rechts auf der Vorderseite an.
   Tipp Wenn Sie mit dem Pedal die Hi-Hat öffnen und schlieben wollen, schlieben Sie es an die PEDAL 2-Buchse auf der linken Seite des CLIPHIT an.

Clips an Gegenständen befestigen

• Drehen Sie den VOLUME-Regler (oder den entsprechenden LEVEL-Regler) komplett nach links, um die Lautstärke zu minimieren und befestigen Sie den Clip an einem Gegenstand.

Der CLIPHIT und die Gegenstände, an denen Sie die Clips befestigt haben, sollen auf einer ebenen, stabilen Fläche stehen bzw. liegen. Achten Sie daraufuf, dass sich die Clips bei Ihr dem Spiel nicht lösen. Verlegen Sie die Kabel so, dass sie sich nicht in ihren Handen oder Fuß verheddern können.
Obwohl man den Clip an einer Vielzahl von Gegenständen befestigen kann, sollen den Sie nach Möglichkeit nichts wahren, was so viel Lärm erzeugt, dass die Nachbarn usw. gestört werden. Bedenken Sie außer dem, dass der Clip den Gegenstand, an dem Sieihn befestigen, verkratzen oder beschädigen können.

Die Clips lose

• Drehen Sie den VOLUME-Regler (oder den entsprechenden LEVEL-Regler) komplett nach links, um die Lautstärke zu minimieren und losen Sie den Clip vom Gegenstand.
  Ziehen Sie beim Losen des Clips vom Gegenstand niemals an seinen beiden Klemmen. Sonst konnten sowohl der Clip als auch der Gegenstand beschadigt werden. Öffnen Sie den Clip, bevor Sieihn losen.

Ein-/Ausschalten

Minimieren Sie vor den Ein-/Ausschalten die Lautstärke, indem Sie den VOLUME-Regler komplett nach links drehen.
- Halten Sie die Taste zum Ein- oder Ausschalten lange gedrückt.

Halten Sie zum Einsatzen die Taste solange gedrückt, bis die Power-Anzeige aufleucht. Halten Sie zum Ausschalten die Taste solange gedrückt, bis die Power-Anzeige erlischt.

Energiesparfungtion

Der CLIPHIT ist mit einer Energiesparfunktion ausgestattet. Diese schaltet das Gerät automatisch aus, wenn über etwa 30 Minuten hinweg keine Bedienung des Geräts erfolgt.

Anmerkung Mit Ausnahme des an der AUX IN-Buchse anliegenden Signals, d. h. die Energiesparfunktion wird selbst bei an der AUX IN-Buchse anliegendem Signal aktiviert.

Werkssheit ist die Energiesparfunktion aktiviert. Sie können diese Funktion bei Bedarf deaktivieren (oder wieder aktivieren). Gehen Sie hierzu wie folgt vor:

Anmerkung Die Einstellung der Energiesparfunktion wird beim Ausschalten des Geräts gespeichert.

1. Achten Sie darauf, dass das Gerät ausgeschaltet ist.
2. Halten Sie den an die PEDAL 1-Buchse
   angeschlossenen Pedalschalter gedrückt und
   drucken Sie die Einschalttaste, bis das Geräts
   sich einschaltet.
   Die aktuelle Einstellung der Energiesparfunkti
   on wird wie folgt angezeigt:
   Aktiviert: Blink mit langer Illuminationsdauer.
   Deaktiviert: Blink mit kurzer Illuminationsdauer.
   (Power-Anzeige)
3. Durch Drücken des Pedalschalters schalten Sie zwischen den Einstellungen um.
4. Wenn Sie den Pedalschalter länger als drei Sekunden gedrückt halten, wird die aktuelle Einstellung gespeichert und das Geratschaltet auf Normalbetrieb um.

Spiel

1. Schlieben Sie alle Clips und den (oder die) Pedalschalter an und schalten Sie das Geräte ein.
2. Stellen Sie mit dem VOLUME-Regler die geeignete Lautstärke ein.
3. Wahlen Sie mit dem Sound-Wahlschalter ein Drum-Kit aus.
4. Passen Sie mit den LEVEL-Reglern die Lautstärken der Einzelinstrumente einander an.

Schlagen Sie hierzu mehrmals auf den jeweiligen Gegenstand, an dem ein Clip befestigt ist oder drücken Sie mehrmals den Pedalschalter und regeln Sie das Lautstärkeverhältnis über die betreffenden LEVEL-Regler.

Anmerkung Die Clips sind anschlagssensitiv und erlauben Ihnen somit, Ihr Spiel dynamisch zu gestalten, wobei die Höchstlautstärke von der Einstellung des jeweiligen LEVEL-Reglers vorgegeben ist. Die vom Pedalschalter getriggerten Sounds hingegen klingen immer in derselben, mit dem LEVEL-Regler eingestillten Lautstärke - ganz gleich, wie fest Sie das Pedal trenen.

Die Einstellungen der LEVEL-Regler werden nicht für jeder einzeln Drum-Kit gespeichert. Sie entsprechen somit immer der aktuellen Position der LEVEL-Regler.
5. Wenn Sie die Lautstärkeverhältnisse eingestellt haben, können Sie durch Schlagen auf die Gegenstände, an denen die Clips befestigt sind sowie durch Treten des Pedalschalters Schlagzeug spielen.
Tipp Bei Drum-Kits wie STANDARD 1, erzeugen Sie durch Schläge auf den CLIP 1-Gegenstand bei gleichzeitigem Geddrückthalten des an die PEDAL 2-Buchse angeschlossenen Pedals den Sound einer geschlossenen Hi-Hat. Schlagen Sie auf das Objekt, ohne das Pedal zu drücken, horen Sie den Klang einer geöffneten Hi-Hat. Beim Drucken des Pedals ist der Klang zu horen, der beim Treten der Hi-Hat entsteht.

Technische Daten

Drum Kits: 11

Regler: LEVEL-Regler x 4,
VOLUME-Regler,
SOUND-Wahlschalter,
Ein-/Ausschalttaste

Anschlisse: CLIP Eingangsbuchsen x 3, PEDAL Eingangsbuchsen x 2, AUX IN-Buchse (3,5 mm Stereoklinke), DC 9V-Buchse, Kopfhörerbuchse (3,5 mm Stereoklinke)

Leistung / Lautsprecher: 2 Watt, 3"

Stromversorgung: 4 AA-Alkalibatterien oder als Zubehor erhaltliches Netzteil (DC 9 V, C

Batterielebensdauer:
Etwa 6 Stunden (die Batterielebensdauer hangt von den verwendenten Batterien und den Einsatzbedingungen ab.)

Abmessungen (B x T x H): 163 x 173 x 101 mm

Gewicht: 453 g (ohne Batterien)

Lieferumfang: Bedienungsanleitung, Clips x 3 (Öffnungsweite 30 mm, Kabellänge 1,5 m, entspricht CM 200 Kontaktmikrophon), Pedalschalter x 1 (Kabellänge 1,6 m: PS-3 Pedalschalter), 4 AA-Alkalibatterien

Zubehör (im Fachhandel erhältlich): PS-3 Pedalschalter, Netzteil (DC 9V,

• Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.
