Type de produit	Serveur
Marque	ASUS
Modèle	P8BCSAS4L
Processeurs supportés	Intel Xeon E3-1200 v2, Intel Xeon E3-1200, Intel Core i3-2100, Intel Pentium G8x0/G6x0, Intel Celeron G5x0/G4x0
Socket processeur	LGA1155
Chipset	Intel C204
Mémoire	4 x DDR3 DIMM, max 32 Go, ECC UDIMM, 1066/1333/1600 MHz
Slots d'extension	7 slots : 5 x PCI 32bit/33 MHz, 1 x PCI-E x16 (Gen3/Gen2), 1 x PCI-E x8 (Gen2 x4)
Contrôleur réseau	4 x Intel 82574L Gigabit Ethernet
Stockage	2 x SATA 6Gb/s, 4 x SATA 3Gb/s
Contrôleur de gestion	ASPEED AST1100 (R2.0x) / Z9s (R1.0x)
Contrôleur graphique	Intégré via ASPEED AST1100
Alimentation	ATX standard (selon configuration)
Fonctions principales	Serveur d'entrée de gamme pour applications professionnelles
Entretien et nettoyage	Dépoussiérage régulier, éviter l'humidité
Sécurité	Verrouillage du boîtier, gestion des accès via le contrôleur de gestion
Pièces détachées et réparabilité	Disponibles auprès d'ASUS ou revendeurs agréés
Informations générales	Notice technique mise à jour - P8B-C Series Technical Updates

FOIRE AUX QUESTIONS - P8BCSAS4L ASUS

Quels processeurs sont compatibles avec le serveur ASUS P8BCSAS4L ?

Le serveur prend en charge les processeurs Intel Xeon E3-1200 v2, Intel Xeon E3-1200, Intel Core i3-2100, Intel Pentium G8x0/G6x0 et Intel Celeron G5x0/G4x0, tous sur socket LGA1155.

Quelle est la capacité maximale de mémoire ?

La mémoire maximale prise en charge est de 32 Go via 4 slots DDR3 DIMM avec ECC UDIMM. Les fréquences supportées sont 1066, 1333 et 1600 MHz (1600 MHz uniquement avec processeur Xeon E3-1200 v2).

Comment mettre à jour le BIOS du serveur ?

La mise à jour du BIOS peut être effectuée via l'utilitaire ASUS EZ Flash ou via le contrôleur de gestion à distance (AST1100). Téléchargez la dernière version sur le site d'ASUS et suivez les instructions de la notice.

Le serveur supporte-t-il le RAID ?

Le chipset Intel C204 intègre un contrôleur RAID (niveaux 0, 1, 5, 10) pour les disques SATA. Pour du RAID matériel avancé, vous pouvez installer une carte contrôleur supplémentaire dans les slots PCI-E.

Comment accéder à l'interface de gestion à distance ?

Le serveur est équipé d'un contrôleur ASPEED AST1100 (ou Z9s selon révision). Accédez à l'interface via le port réseau dédié en entrant l'adresse IP du contrôleur dans un navigateur. Les identifiants par défaut sont dans la notice.

Quels types de disques durs sont compatibles ?

Le serveur supporte les disques durs SATA (3 Gb/s et 6 Gb/s). Pour des disques SAS, il est nécessaire d'ajouter une carte contrôleur SAS dans un slot PCI-E.

Comment installer les pilotes réseau ?

Les pilotes pour les contrôleurs Intel 82574L sont disponibles sur le site d'ASUS. Sous Windows, exécutez le programme d'installation. Sous Linux, ils sont intégrés dans le noyau ou disponibles via le gestionnaire de paquets.

Quelle est la consommation électrique typique ?

La consommation dépend de la configuration (processeur, mémoire, disques). En général, elle se situe entre 80 et 150 W en charge. Pour une valeur précise, référez-vous au bloc d'alimentation utilisé.

Où trouver la notice complète du serveur ?

La notice complète est disponible sur le site de notice-facile.com ou sur le site officiel d'ASUS. Vous pouvez également la télécharger via le code QR présent sur le boîtier.

Que faire en cas de panne ou de dysfonctionnement ?

Commencez par vérifier les voyants LED et les messages d'erreur affichés. Consultez la section de dépannage de la notice. Si le problème persiste, contactez le support ASUS ou un revendeur agréé pour une assistance.

MODE D'EMPLOI P8BCSAS4L ASUS

ASUS P8B-C Series Technical Updates

This is an information update for the user guide that comes with your motherboard package.

P8B-C Series specifications summary (page xi)

Processor Support / System Bus Intel

® Xeon® E3-1200 v2 Processor FamilyIntel® Xeon® E3-1200 Processor FamilyIntel® CoreTM i3-2100 Processor FamilyIntel® PentiumTM G8x0/G6x0Intel® CeleronTM G5x0/G4x0

Memory Total Slots 4 (2 Channels)
Capacity Maximum up to 32GB
Memory Type DDR3	1066/1333/1600* ECC UDIMM
	* DDR3 1600 can only be supported with Intel® Xeon® E3-1200 v2 Processor

Expansion Slots (follow SSI Location #)	Total PCI/PCI-X/ PCI-E Slots	7
	Slot Location 1 1 x PCI 32bit/33 MHz
	Slot Location 2 1 x PCI 32bit/33 MHz
	Slot Location 3 1 x PCI 32bit/33 MHz
	Slot Location 4 1 x PCI 32bit/33 MHz
	Slot Location 5 1 x PCI 32bit/33 MHz
	Slot Location 6 1 x PCI-E x16 (Gen3*/Gen2 x16 link) * Gen3 link can only be supported with Intel® Xeon® E3-1200 v2 Processor
	Slot Location 7 1 x PCI-E x8 (Gen2 x4 link)

A.1 P8B-C series block diagram (page A-3 \~ A-5)

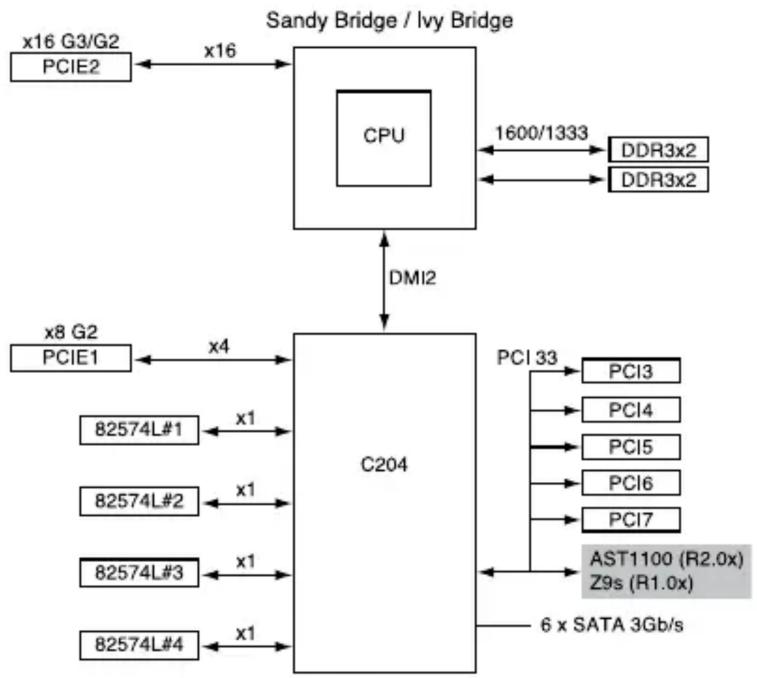

P8B-C/4L (R1.0x/R2.0x)


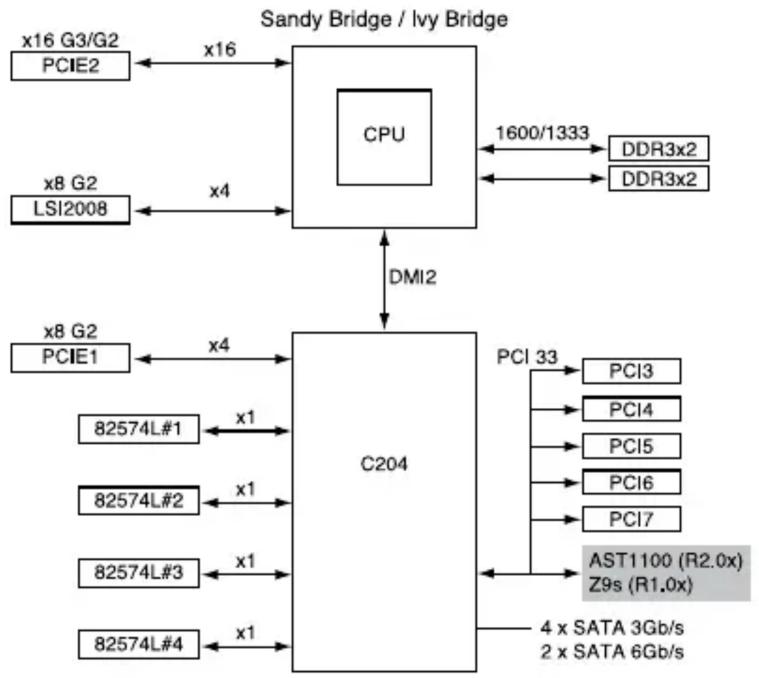

P8B-C/SAS/4L (R1.0x/R2.0x)


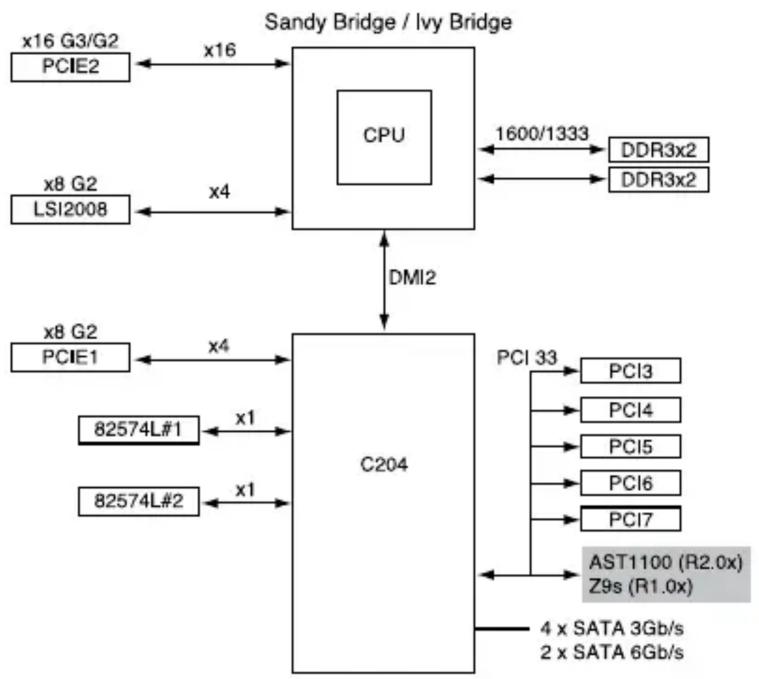

P8B-C/SAS/2L (R1.0x/R2.0x)

