TUF 3GTX1660SO6GGAMING - Carte graphique ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte graphique
Marque	ASUS
Modèle	TUF 3GTX1660SO6GGAMING
Série	TUF Gaming
GPU	NVIDIA GeForce GTX 1660 Super
Mémoire vidéo	6 Go GDDR6
Interface mémoire	192 bits
Fréquence GPU (Boost)	Jusqu'à 1830 MHz (OC mode)
Fréquence mémoire	14000 MHz
Sorties vidéo	1 x DisplayPort 1.4, 1 x HDMI 2.0b, 1 x DVI-D
Alimentation recommandée	450 W
Connecteur d'alimentation	1 x 6 broches PCIe
Dimensions	206 x 124 x 46 mm
Poids	Environ 800 g
Refroidissement	Double ventilateur axial-tech
Technologies supportées	DirectX 12, OpenGL 4.6, NVIDIA G-SYNC
Logiciel inclus	ASUS GPU Tweak II
Fonctions logicielles	Surveillance GPU, profils OC/Silent/Gaming, Gaming Booster, diffusion XSplit
Nettoyage et entretien	Dépoussiérage régulier avec air comprimé ; éviter tout liquide
Consignes de sécurité	Installer dans un slot PCIe x16, assurer une bonne ventilation, ne pas obstruer les ventilateurs
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; contacter le support ASUS pour tout problème

FOIRE AUX QUESTIONS - TUF 3GTX1660SO6GGAMING ASUS

Comment installer la carte graphique ASUS TUF 3GTX1660SO6GGAMING ?

Insérez la carte dans un slot PCIe x16 libre, branchez le connecteur d'alimentation 6 broches, puis installez les pilotes depuis le site NVIDIA ou le DVD fourni. Utilisez GPU Tweak II pour optimiser les performances.

Quels sont les pilotes nécessaires pour cette carte ?

Téléchargez les derniers pilotes NVIDIA GeForce Game Ready depuis le site officiel. ASUS recommande également d'installer GPU Tweak II pour accéder aux profils et à la surveillance.

Comment overclocker la carte avec GPU Tweak II ?

Lancez GPU Tweak II, passez en Professional Mode, sélectionnez un profil (OC Mode par défaut) ou créez un profil personnalisé en ajustant la fréquence GPU et la tension. Appliquez et testez la stabilité.

Quelle est la température de fonctionnement normale ?

En jeu, la température se situe généralement entre 65 et 75 °C. Si elle dépasse 85 °C, vérifiez le flux d'air du boîtier et nettoyez les ventilateurs.

Puis-je utiliser plusieurs cartes ASUS TUF 3GTX1660SO6GGAMING en SLI ?

Non, cette carte ne supporte pas le NVIDIA SLI. Elle est conçue pour une utilisation mono-GPU.

Comment réduire le bruit des ventilateurs ?

Activez le Silent Mode dans GPU Tweak II ou utilisez la fonction 0 dB Fan pour arrêter les ventilateurs en charge légère. Vous pouvez aussi ajuster manuellement la courbe de ventilation.

Quels jeux puis-je faire tourner avec cette carte ?

La GTX 1660 Super est idéale pour le jeu en 1080p avec des réglages élevés. Elle peut également gérer du 1440p sur des titres moins exigeants.

Comment mettre à jour le VBIOS de la carte ?

Utilisez la fonction Live Update de GPU Tweak II. Assurez-vous d'être connecté à Internet, puis suivez les notifications pour télécharger et installer la mise à jour si disponible.

Que faire si l'écran reste noir après installation ?

Vérifiez que la carte est correctement insérée, que le connecteur d'alimentation est branché, et que le moniteur est connecté à la carte (pas à la carte mère). Essayez de démarrer en mode sans échec et réinstallez les pilotes.

Où trouver des pièces de rechange ou faire réparer la carte ?

Contactez le support ASUS ou un centre de service agréé. La carte ne contient pas de pièces remplaçables par l'utilisateur ; toute intervention doit être effectuée par un professionnel.

MODE D'EMPLOI TUF 3GTX1660SO6GGAMING ASUS

Connaître GPU Tweak II

L'utilitaire ASUS GPU Tweak II vous permet de surveiller et de modifier les paramètres de votre carte graphique ASUS pour des performances optimales. Il dispose de deux interfaces utilisateur, le Simple Mode (Mode simple) et le Professional Mode (Mode professionnel), qui vous permettent de surveiller rapidement vos profils prédéfinis et personnalisés, améliorer les paramètres du GPU selon le jeu auquel vous jouer ou effectuer des modifications avancées sur les paramètres du GPU pour des performances optimales.

ASUS GPU Tweak II intègre ces profils ASUS exclusifs prédéfinis pour gérer lès profils d'économie d'énergie et de jeu :

OC Mode (Mode OC)

Silent Mode (Mode Silencieux)

Gaming Mode (Mode Jeu)

My Profile (Mon profil)

Configuration système requise

• GPU AMD série 7000 ou version ultérieure
• GPU NVIDIA série 600 ou version ultérieure
• Microsoft *Windows* 10 / 8 / 8.1 / 7 32/64 bits

Installer GPU Tweak II

1. Assurez-vous que vous avez installé la carte graphique ASUS et son pilote. Consultez le manuel utilisateur de la carte graphique ASUS pour plus d'informations sur l'installation de son pilote.
2. Localisez le dossier du pilote ASUS GPU Tweak II et double-cliquez sur le fichier setup.exe pour commencer l'installation.
3. Suivez les instructions à l'écran pour terminer l'installation.

Lancer GPU Tweak II

• Double-cliquez sur l'icône GPU Tweak sur le bureau.
- Cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS > GPU Tweak II pour lancer le programme.

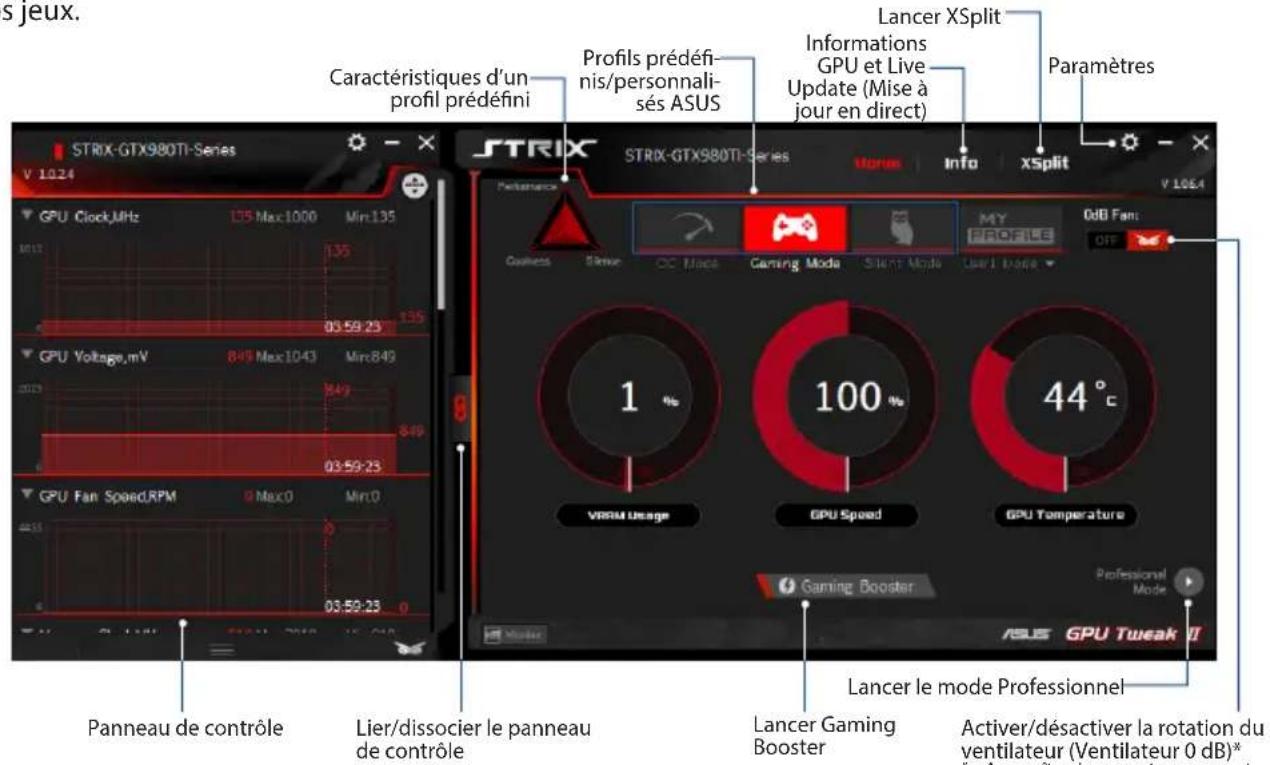

Simple Mode (Mode simple)

Simple Mode (Mode simple) vous fournit un moyen rapide de surveiller les paramètres de votre GPU en temps réel et de modifier certains paramètres système via Gaming Booster pour profiter encore mieux de vos jeux. Lancer XSplit

S jeux. Caractéristiques d'un profil prédéfini Profils prédéfinis/personnalisés ASUS Lancer XSplit Informations GPU et Live Update (Mise à jour en direct) Paramètres STRIX-GTX980TI-Series V 1024 STRIX STRIX-GTX980TI-Series Home Info XSplit V 1064 Performance Customs Server OC Mode Gaming Mode Start Mode User/Doise 1% 100% 44 °C VRAM Usage GPU Speed GPU Temperature Gaming Booster Professional Mode ASUS GPU Tweak II Panneau de contrôle Lier/dissocier le panneau de contrôle Lancer Gaming Booster Activer/désactiver la rotation du ventilateur (Ventilateur 0 dB)*

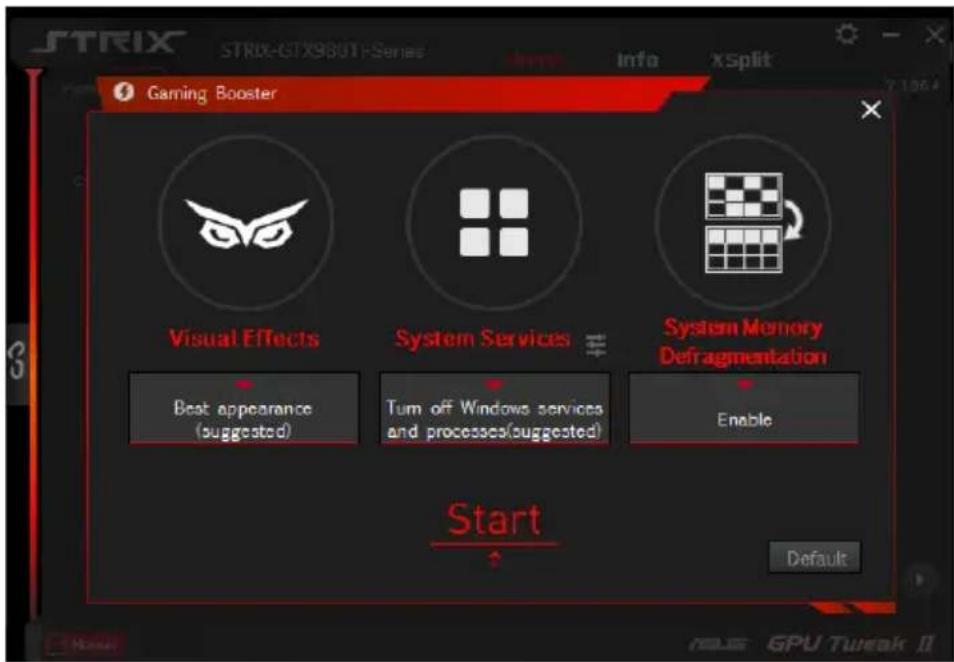

Gaming Booster

Obtenez le niveau de performance qui fera la différence avec Gaming Booster. Cette application permet d'optimiser votre système pour des jeux sans interruption et plus rapides sur votre ordinateur.

Gaming Booster vous propose trois (3) fonctions :

• Visual Effects (Effets visuels) : Vous permet de désactiver les effets visuels de Windows® pour intensifier les performances du processeur.
• System Services (Services système) : Vous permet de désactiver automatiquement ou manuellement les services ou les processus Windows®.
• System Services setting (Paramétrage services système) : Vous permet de choisir manuellement les services ou les processus que vous souhaitez arrêter.
• System Memory defragmentation (Défragmentation mémoire système): Vous permet de réorganiser et de nettoyer votre mémoire système sans interrompre de processus.

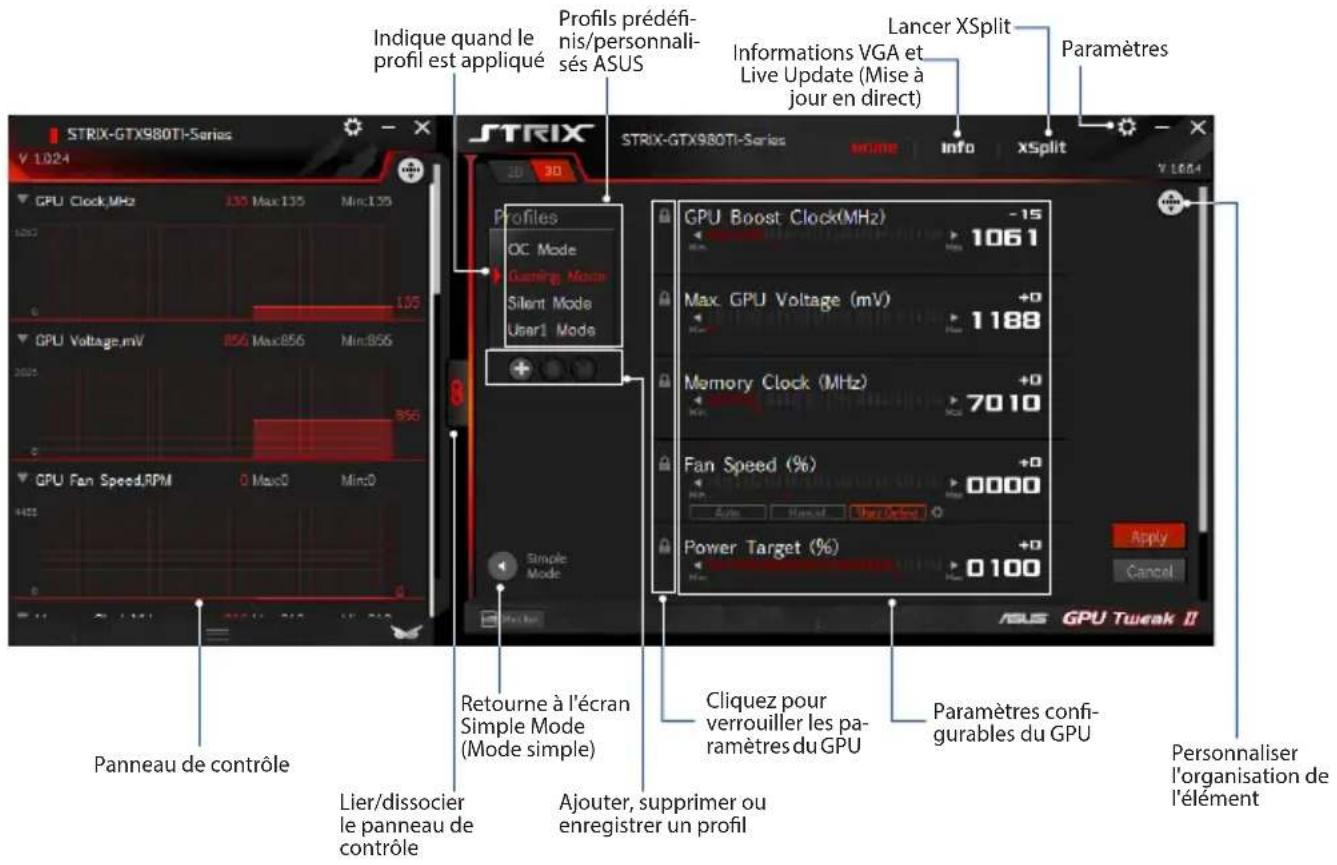

Configurez les paramètres du GPU comme un professionnel et profitez de performances optimales sur votre carte graphique ASUS.

Indique quand le profil est appliqué Profils prédéfinis/personnalisés ASUS Lancer XSplit Informations VGA et Live Update (Mise à jour en direct) Paramètres STRIX-GTX980Ti-Series V 1.024 PROFILES OC Mode Gaming Mode Silent Mode User1 Mode STRIX-GTX980Ti-Series INFO xSplit V 1.024 GPU Clock,MHz 135 Max:135 Min:135 105 GPU Voltage,mV 856 Max:856 Min:856 856 GPU Fan Speed,RPM 0 Max:0 Min:0 Single Mode Back Panneau de contrôle Retourne à l'écran Simple Mode (Mode simple) Ajouter, supprimer ou enregistrer un profil Cliquez pour verrouiller les paramètres du GPU Paramètres configurables du GPU Apply Cancel ASUS GPU Tweak II Personnaliser l'organisation de l'élément

Configurer un profil

1. Sélectionnez le profil que vous souhaitez configurer.
2. Sélectionnez le paramètre du GPU, puis saisissez votre valeur préférée.
3. Une fois terminé, cliquez sur Apply

Ajouter un profil

1. Cliquez sur plus attribuez le nom du profil.
2. Définissez vos valeurs préférées.
3. Une fois terminé, cliquez su pour enregistrer le profil.

Appliquer un profil

- Sélectionnez le profil, puis cliquez sur Apour appliquer le profil.

Supprimer un profil

- Sélectionnez le profil, puis cliquez sur pour supprimer le profil.

Obtenir les informations VGA et Live Update

L'écran Informations vous fournit des informations et des mises à jour en direct relatives à votre carte VGA ASUS.

REMARQUE : Assurez-vous que votre ordinateur est connecté à Internet pour obtenir Live Update.

STRIX-GTX980TI-Series Home | Info | xSplit V 1.0.4 VGA Info | ASUS X GPU-Z Name NVIDIA GeForce GTX 980 TI CPU GM200 Revision A1 Technology 28 nm Die Size 500 m Release Date Jun 1, 2015 Transistors 8000M BIOS Version 84.00.36.06.4B Device ID 10DE Subwoofer ASUS ROFs 20 Bus Interface PDF 2.0 x16 @ -x16 1.1 Shadows 2816 Unified DirectX Support 1.2 Final Filters Q15 CFpote/s Texture Fibrate L7L4 GTwokl/s Memory Type GDORS Bus Width 384 Bit Memory Size 6144 MB Band Width 384.1 GB/s Driver Version $18.13.3305 GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 2000 MHz Memory 1753 MH Boost 1075 MH NVIDIA SLI Disabled Computing ✓OpenCL ✓CUDA ✓PhysX ✓DirectCompute Live Update V 1.0.18 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII V1.0.4 ASUS Live Update Liveupdate VLOLS STRIX-GTX980TI-Series Driver Version 233.06 VBIOS B1500.28.20.ASUS ASUS GPU Tweak II

Lancer XSplit

Installez et lancez XSplit Gamecaster depuis GPU Tweak II.

STRIX-GTX980TI-Series V 1024 CPU Clock,MHz 135 Max1000 Min135 04:33:24 GPU Voltage,mV 856 Max1043 Min856 04:33:24 CPU Fan Speed,RPM 0 Max0 Min0 04:33:24 STRIX STRIX-GTX980TI-Series Home Info XSplit V 1084 Install Split Generator XSplit Monitor ASIS GPU Tweak II

Utiliser l'écran des paramètres

L'écran des paramètres vous permet de configurer les paramètres GPU Tweak II tels que Main (Principal), Tuning Settings (Paramètres de réglage), Live Update (Mise à jour en direct) et Keyboard Shortcuts (Raccourcis clavier).

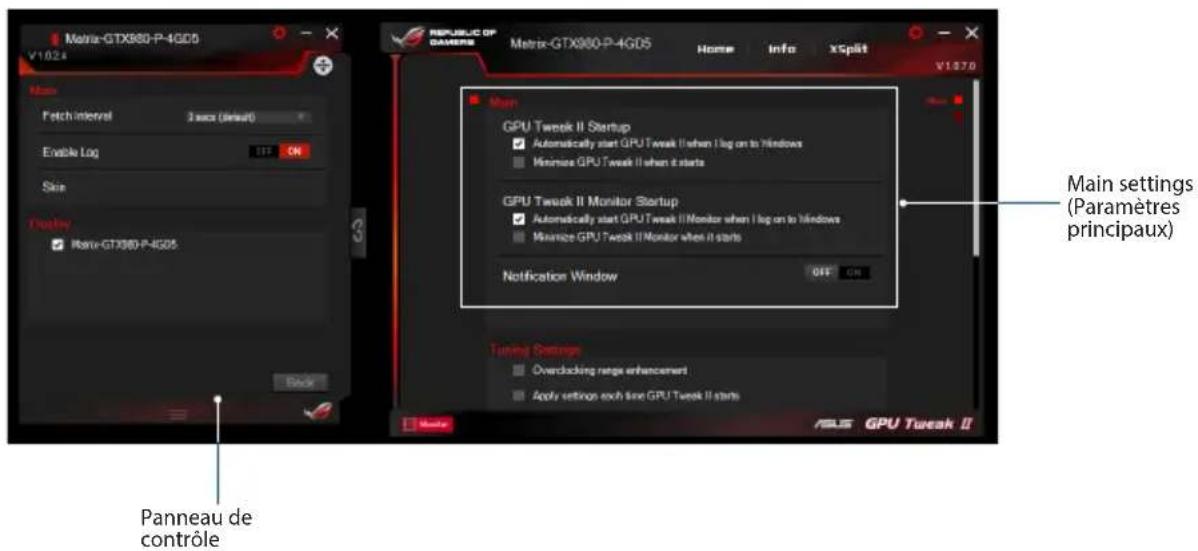

Main (Principal)

Depuis les paramètres principaux, vous pouvez sélectionner l'une de ces options au lancement de GPU Tweak II :

• Lancer automatiquement GPU Tweak II ou son Panneau de contrôle au démarrage de Windows®.
- Réduire la fenêtre de GPU Tweak II ou son Panneau de contrôle une fois lancé.
• Activer/désactiver la fenêtre de notification.

Matrice-GTX880-P-4GD5 V1024 Main Fetch interval 3 sec (default) Enable Log Size Display Matrice-GTX880-P-4GD5 Back REPUBLIC OF CAMERIE Matrice-GTX880-P-4GD5 Home Info xSplit V1070 Main GPU Tweak II Startup ✓ Automatically start GPU Tweak II when I log on to Windows ■ Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup ✓ Automatically start GPU Tweak II Monitor when I log on to Windows ■ Minimize GPU Tweak II Monitor when it starts Notification Window OFF ON Tuning Settings ■ Overdocking netgs enhancement ■ Apply settings each line GPU Tweak II starts Main settings (Paramètres principaux) Panneau de contrôle ASL GPU Tweak II

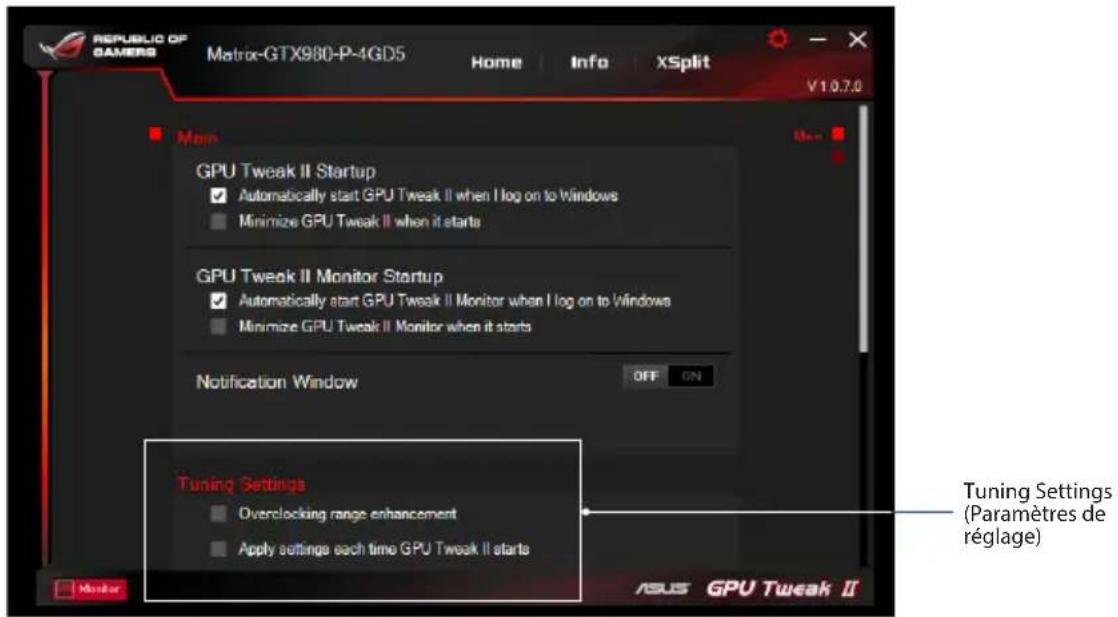

Tuning Settings (Paramètres de réglage)

Depuis Tuning Settings (Paramètres de réglage), vous pouvez sélectionner l'une de ces options lors de l'application des paramètres de GPU Tweak II :

• Augmenter la plage d'overclocking.
• Appliquer les paramètres au démarrage de GPU Tweak.

REPUBLIC OF GAMERS Matrix-GTX980-P-4GD5 Home Info XSplit V1.0.7.0 Main GPU Tweak II Startup ✓ Automatically start GPU Tweak II when I log on to Windows ■ Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup ✓ Automatically start GPU Tweak II Monitor when I log on to Windows ■ Minimize GPU Tweak II Monitor when it starts Notification Window OFF ON Tuning Settings Overclocking range enhancement Apply settings each time GPU Tweak II starts Tuning Settings (Paramètres de réglage) ASUS GPU Tweak II

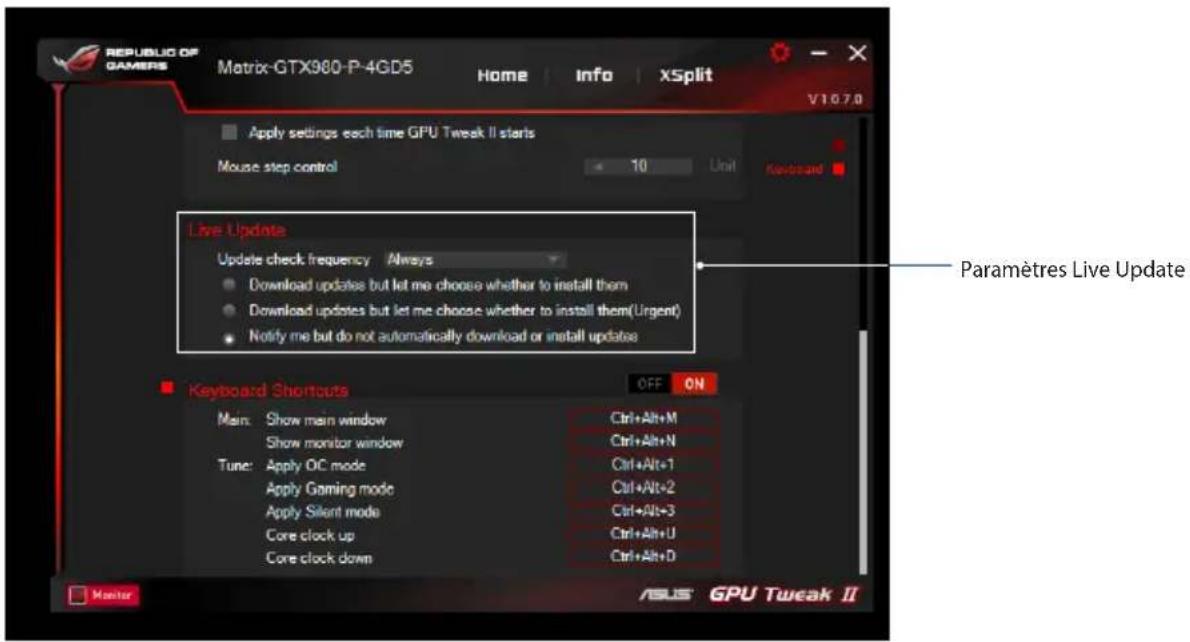

Live Update

Recevez des notifications sur les dernières mises à jour du VBIOS et des pilotes à partir de Live Update.

Configurez et sélectionnez les options Live Update suivantes :

• Définissez Update check frequency (Fréquence de vérification des mises à jour) en fonction de quand vous souhaitez bénéficier de Live Update.

• Sélectionnez l'une des options de Live Update pour :

• Télécharger les mises à jour mais me laisser choisir de les installer : Sélectionnez cette option pour télécharger automatiquement des mises à jours puis décider manuellement de les installer.

• Télécharger les mises à jour importantes mais me laisser choisir de les installer : Sélectionnez cette option pour télécharger automatiquement des mises à jours importantes puis décider manuellement de les installer.
• M'informer mais ne pas télécharger ou installer automatiquement les mises à jour : Sélectionnez cette option pour recevoir uniquement des notifications et décider de télécharger et d'installer manuellement les mises à jour.

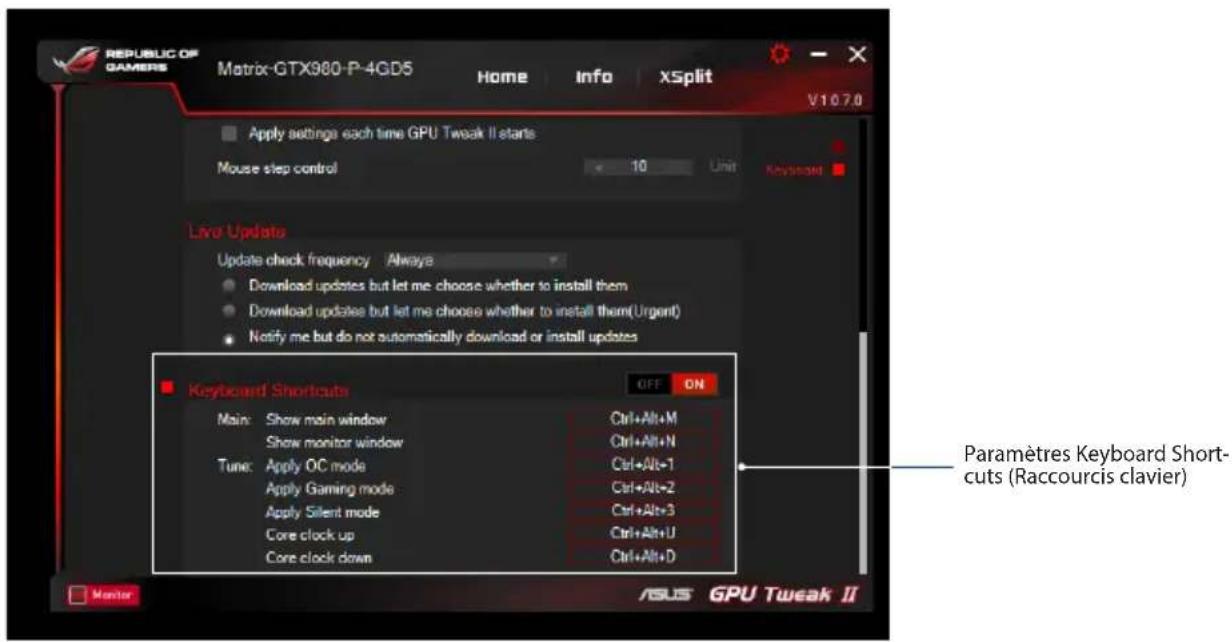

Activer/désactiver les raccourcis clavier pour afficher rapidement l'écran principal ou appliquer des réglages rapides.
