TUF 3GTX1660SO6GGAMING - Karta graficzna ASUS - Bezpłatna instrukcja obsługi

Typ produktu	Karta graficzna
Marka	ASUS
Model	TUF 3GTX1660SO6GGAMING
Seria	TUF Gaming
GPU	NVIDIA GeForce GTX 1660 Super
Pamięć wideo	6 GB GDDR6
Interfejs pamięci	192 bity
Częstotliwość GPU (Boost)	Do 1830 MHz (tryb OC)
Częstotliwość pamięci	14000 MHz
Wyjścia wideo	1 x DisplayPort 1.4, 1 x HDMI 2.0b, 1 x DVI-D
Zalecany zasilacz	450 W
Złącze zasilania	1 x 6-pin PCIe
Wymiary	206 x 124 x 46 mm
Waga	Około 800 g
Chłodzenie	Podwójny wentylator axial-tech
Obsługiwane technologie	DirectX 12, OpenGL 4.6, NVIDIA G-SYNC
Dołączone oprogramowanie	ASUS GPU Tweak II
Funkcje oprogramowania	Monitorowanie GPU, profile OC/Silent/Gaming, Gaming Booster, transmisja XSplit
Czyszczenie i konserwacja	Regularne odkurzanie sprężonym powietrzem; unikać kontaktu z cieczami
Zasady bezpieczeństwa	Montować w slocie PCIe x16, zapewnić odpowiednią wentylację, nie blokować wentylatorów
Części zamienne i możliwość naprawy	Żadne części nie są wymienne przez użytkownika; w razie problemów skontaktować się z pomocą techniczną ASUS

Często zadawane pytania - TUF 3GTX1660SO6GGAMING ASUS

Jak zainstalować kartę graficzną ASUS TUF 3GTX1660SO6GGAMING?

Włóż kartę do wolnego slotu PCIe x16, podłącz 6-pinowe złącze zasilania, a następnie zainstaluj sterowniki ze strony NVIDIA lub z dołączonej płyty DVD. Użyj GPU Tweak II, aby zoptymalizować wydajność.

Jakie sterowniki są potrzebne do tej karty?

Pobierz najnowsze sterowniki NVIDIA GeForce Game Ready z oficjalnej strony. ASUS zaleca również zainstalowanie GPU Tweak II w celu uzyskania dostępu do profili i monitorowania.

Jak overclockować kartę za pomocą GPU Tweak II?

Uruchom GPU Tweak II, przejdź do Professional Mode, wybierz profil (domyślnie OC Mode) lub stwórz własny profil, dostosowując częstotliwość GPU i napięcie. Zastosuj i przetestuj stabilność.

Jaka jest normalna temperatura robocza?

Podczas gry temperatura zwykle wynosi od 65 do 75 °C. Jeśli przekroczy 85 °C, sprawdź przepływ powietrza w obudowie i wyczyść wentylatory.

Czy mogę używać wielu kart ASUS TUF 3GTX1660SO6GGAMING w SLI?

Nie, ta karta nie obsługuje NVIDIA SLI. Jest przeznaczona do użytku z pojedynczym GPU.

Jak zmniejszyć hałas wentylatorów?

Włącz Silent Mode w GPU Tweak II lub użyj funkcji 0 dB Fan, aby zatrzymać wentylatory przy niskim obciążeniu. Możesz także ręcznie dostosować krzywą wentylacji.

Jakie gry mogę uruchomić na tej karcie?

GTX 1660 Super jest idealna do grania w 1080p na wysokich ustawieniach. Poradzi sobie również z 1440p w mniej wymagających tytułach.

Jak zaktualizować VBIOS karty?

Użyj funkcji Live Update w GPU Tweak II. Upewnij się, że masz połączenie z Internetem, a następnie postępuj zgodnie z powiadomieniami, aby pobrać i zainstalować aktualizację, jeśli jest dostępna.

Co zrobić, jeśli po instalacji ekran pozostaje czarny?

Sprawdź, czy karta jest prawidłowo włożona, czy złącze zasilania jest podłączone i czy monitor jest podłączony do karty (nie do płyty głównej). Spróbuj uruchomić system w trybie awaryjnym i ponownie zainstaluj sterowniki.

Gdzie znaleźć części zamienne lub naprawić kartę?

Skontaktuj się z pomocą techniczną ASUS lub autoryzowanym centrum serwisowym. Karta nie zawiera części wymiennych przez użytkownika; wszelkie naprawy powinny być wykonywane przez profesjonalistę.

INSTRUKCJA OBSŁUGI TUF 3GTX1660SO6GGAMING ASUS

Program narzędziowy ASUS GPU Tweak II umożliwia monitorowanie i dostrajanie ustawień posiadanej karty graficznej ASUS dla uzyskania optymalnego działania. Program ten ma dwa interfejsy użytkownika, Simple Mode (Tryb Prosty) i Professional Mode (Tryb Profesjonalny), który umożliwia szybkie monitorowanie wstępnie ustawionych i dostosowanych profili użytkownika, poprawianie ustawień GPU dla potrzeb gier lub wykonywanie zaawansowanych regulacji ustawień GPU dla uzyskania optymalnego działania.

ASUS GPU Tweak II obejmuje wstępnie ustawione tryby oszczędzania energii ASUS i profile gier:

OC Mode (Tryb OC)

Silent Mode (Tryb Cichy)

• GPU serii AMD 7000 lub szybszy
• GPU serii NVIDIA 600 lub szybszy
• 32-/64-bitowy Microsoft® Windows® 10 / 8 / 8.1 / 7

Instalacja GPU Tweak II

1. Upewnij się, że została zainstalowana karta graficzna ASUS i jej sterownik. Sprawdź szczegóły dotyczące instalacji sterownika w podręczniku użytkownika karty graficznej ASUS.

2. Zlokalizuj folder sterownika ASUS GPU TweakII i kliknij dwukrotnie plik setup.exe, aby rozpocząć instalację.

3. Wykonaj instrukcje ekranowe, aby dokończyć instalację.

Uruchomienie GPU Tweak II

• Kliknij dwukrotnie na pulpicie ikonę GPU Tweak

• Kliknij Start > All Programs (Wszystkie programy) > ASUS > GPU Tweak II, aby uruchomić program.

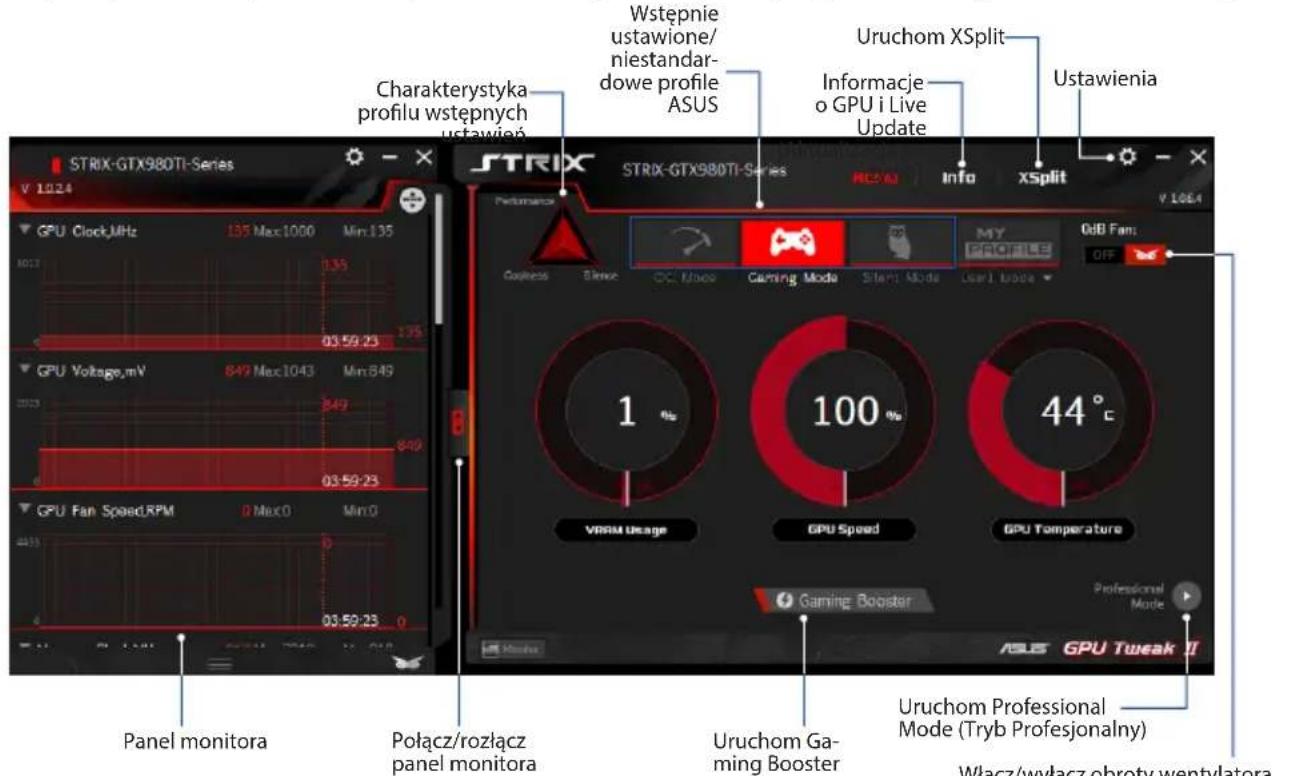

Simple Mode (Tryb Prosty)

Simple Mode (Tryb Prosty) udostępnia szybki sposób monitorowania ustawień GPU w czasie rzeczywistym i dostrajania niektórych ustawień systemu przez program Gaming Booster do celów gier.

Charakterystyka profilu wstępnych ustawieś Wstępnie ustawione/ niestandard- dowe profile ASUS Urchom XSplit Informacje o GPU i Live Update Ustawienia STRIX-GTX980TI-Series V 1024 Strix-GTX-GTX980TI-Series RESUM Info XSplit v 1064 Strix Strix-GTX980TI-Series RESUM Info XSplit v 1064 Panemarc Copiesos Elinkus DC Modeo Gaming Modeo Start Modeo User1 Modeo MY PROFILE OdB Fan: OFF 1 % 100 % 44 °C VRAM Uusage GPU Speed GPU Temperature Gaming Booster Professional Mode ASUS GPU Tweak II Panel monitora Połącz/rozłącz panel monitora Uruchom Ga- ming Booster Uruchom Professional Mode (Tryb Profesjonalny) Włącz/wyłącz obroty wentylatora

Włącz/wyłącz obroty wentylatora (Wentylator 0dB)* * Występuje wyłącznie na karcie graficznej ASUS z funkcją 0dB Fan (Wentylator 0dB).

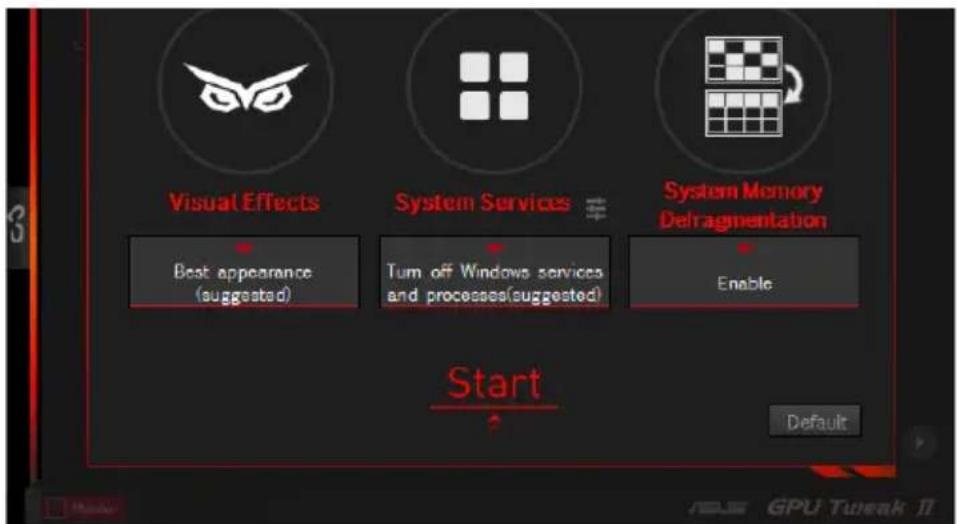

Gaming Booster

Uzyskaj wysoką wydajność działania podczas gier dzięki użyciu programu Gaming Booster, który pomoże w optymalizacji systemu użytkownika, aby zapewnić bezproblemowe i szybsze granie w grach komputerowych.

Gaming Booster oferuje trzy (3) funkcje:

• Visual Effects (Efekty wizualne): Pozwala na wyłączenie efektów wizualnych Windows® w celu intensyfikacji wydajności procesora.
• System Services (Usługi systemowe): Pozwala na automatyczne lub ręczne wyłączenie usług lub procesów Windows®.
• System Services setting (Ustawienie usług systemowych): Umożliwia ręczny wybór usług lub procesów, które mają zostać zatrzymane.
• System Memory defragmentation (Defragmentacja pamięci systemowej): Umożliwia ponowne uporządkowanie pamięci systemowej bez zamykania jakichkolwiek procesów.

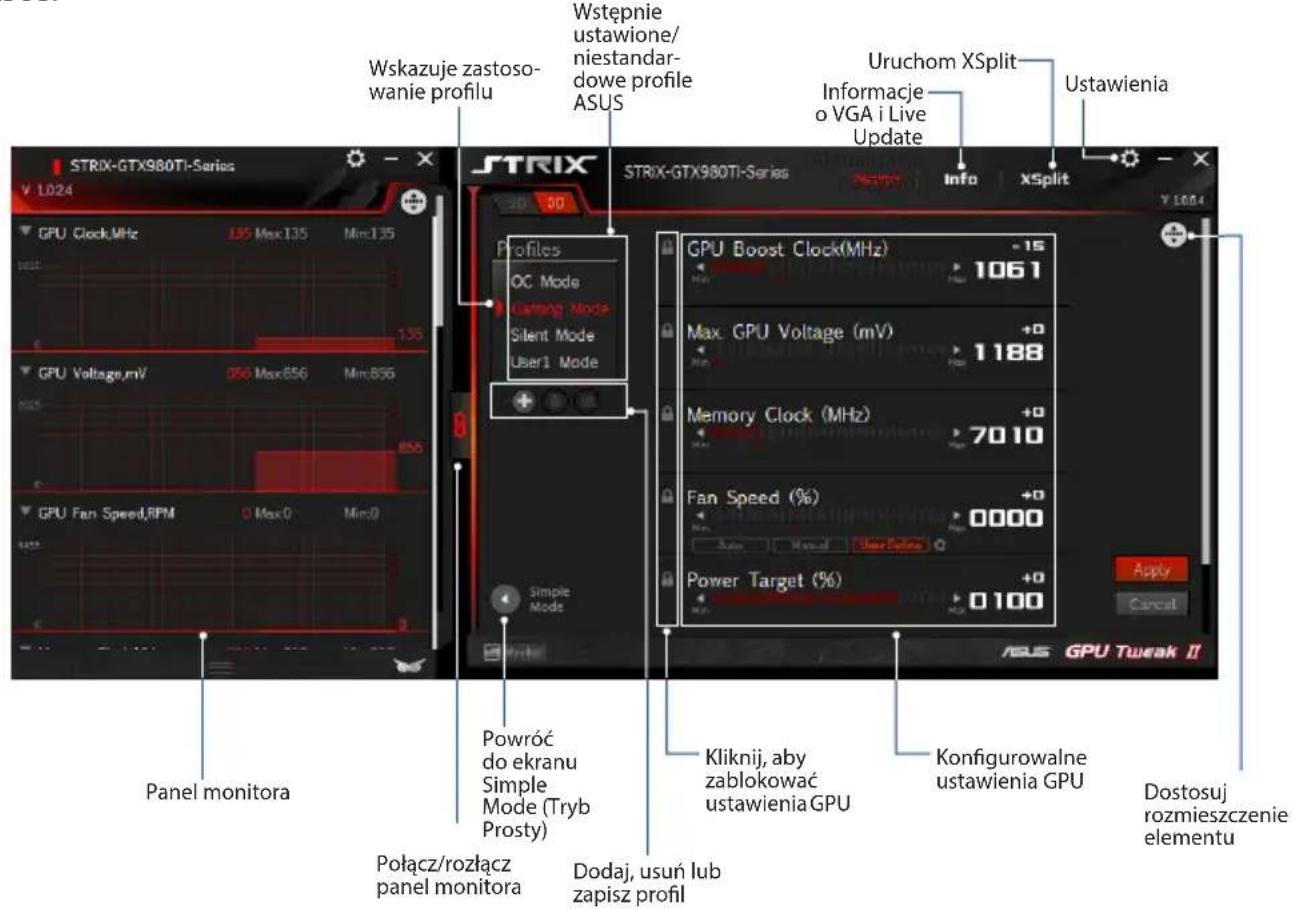

Skonfiguruj ustawienia GPU takie jak pro i uzyskaj optymalną wydajność posiadanej karty graficznej ASUS.

Wskazuje zastosowanie profilu Wstępnie ustawione/ niestandardowe profile ASUS Urchom XSplit Informacje o VGA i Live Update Ustawienia STRIX-GTX980Ti-Series V 1.024 3D STRIX Profiles OC Mode Gaming Mode Silent Mode User1 Mode GPU Boost Clock(MHz) -15 Max. GPU Voltage (mV) +0 1188 Memory Clock (MHz) +0 7010 Fan Speed (%) +0 0000 Power Target (%) +0 0100 Apply Cancel ASUS GPU Tweak II Panel monitora Powróć do ekranu Simple Mode (Tryb Prosty) Kliknij, aby zablokować ustawienia GPU Konfigurowalne ustawienia GPU Dostosuj rozmieszczenie elementu Połącz/rozłącz panel monitora Dodaj, usuń lub zapisz profil

Konfiguracja profilu

1. Wybierz profil do konfiguracji.
2. Wybierz ustawienie GPU, a następnie wprowadź swoją preferowaną wartość.
3. Po zakończeniu, kliknij Apply

Dodawanie profilu

1. Klikný, a następnie przypisz nazwę profilu.
2. Ustaw swoje preferowane wartości.
3. Po zakończeniu, kliknij, aby zapisać profil.

Zastosowanie profilu

- Wybierz profil, a następnie kliknij „Araby zastosować profil.

Usuwanie profilu

- Wybierz profil, a następnie kliknij, aby usunąć profil.

Uzyskiwanie informacji o VGA i Live Update (Aktualizacja na żywo)

Ekran Info (Informacje) udostępnia informacje i aktualizacje na żywo dla karty VGA ASUS.

UWAGA: Aby uzyskać aktualizację na żywo, upewnij się, że komputer jest połączony z Internetem.

STRIX-GTX980TI-Series Home | info | xSplit V 1.0.0.4 VGA Info | ASUS x GPU-Z Name NVIDIA GeForce GTX 980 TI GPU GM200 Revision A1 Technology 28 nm Die Size 501 m Release Date Jun 1, 2015 Transistors 8000N BIOS Version 84:00:56:00:46 Device ID 10DE Subwoofer ASUS ROFs DB Bus Interface PDF 2.0 x16 @ x16 1.1 Shodors 2010 Unifed DirectX Support 11.2 Pixel Filters 915 GPin/kx Texture Filter 17L4 GTxcel/x Memory Type GD085 Bus Width 304 Bit Memory Size 6144 MB Band Width 33-1 GB/s Driver Version $18.18.3305 GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 1000 MHz Memory 1753 MH Boost 1075 NH MIDIA SU Disabled Computing OpenCL CUDA PhysX DirectCompute Live Update V 1.0.18 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII V1.0.0.4 ASUS Live Update Liveupdate V1.0.18 STRIX-GTX980TI-Series Driver Version 233.06 VBIOS E15028.00/ASU3 ASUS GPU Tweak II

Uruchamianie XSplit

Zainstaluj i uruchom XSplit Gamecaster z GPU Tweak II.

STRIX-GTX980TI-Series V 1024 CPU Clock,MHz 135 Max:1000 Min:135 10:1 135 04:33:24 GPU Voltage,mV 856 Max:1043 Min:856 10:5 856 04:33:24 GPU Fan Speed,RPM 0 Max:0 Min:0 6:15 0 04:33:24 STRIX STRIX-GTX980TI-Series Home Info vSplit V 1084 Insert Split | Senecaster Circuit ASU GPU Tweak II

Używanie ekranu Settings (Ustawienia)

Ekran Settings (Ustawienia) umożliwia konfigurację ustawień GPU Tweak II takich jak Main (Główne), Tuning Settings (Ustawienia dostrajania), Live Update (Aktualizacja na żywo) i Keyboard Shortcuts (Skróty klawiaturowe).

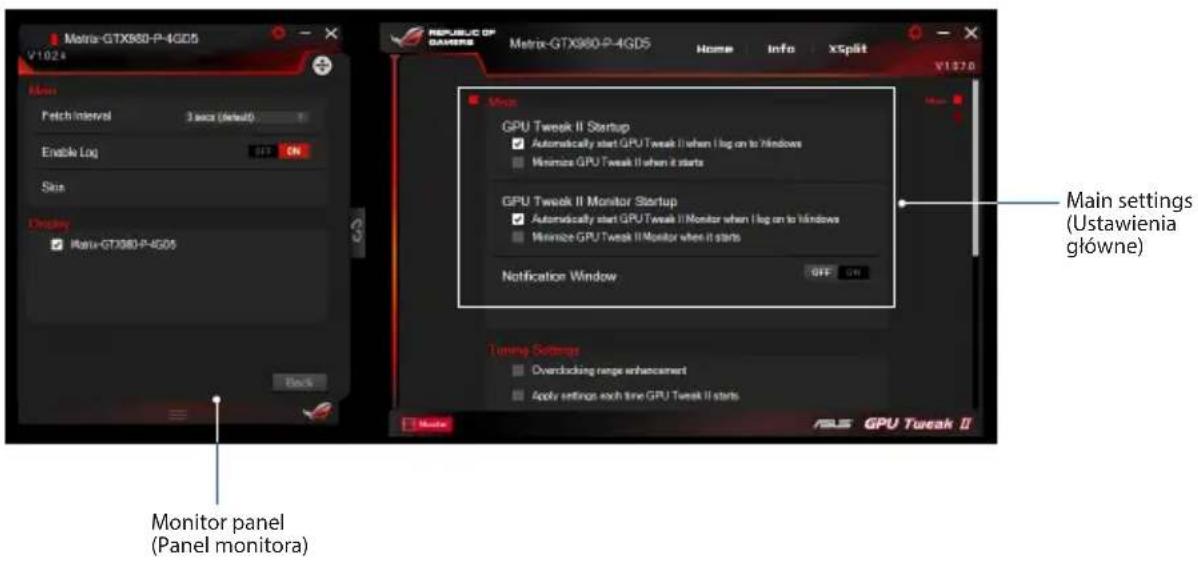

Main (Główne)

W ustawieniach Main (Główne), można wybrać dowolne z podanych poniżej opcji uruchamiania GPU Tweak II:

• Automatyczne uruchamianie GPU Tweak II lub jego panela monitora podczas uruchamiania Windows®.
• Minimalizacja GPU Tweak II lub jego panela monitora po uruchomieniu.
• Włączenie/wyłączenie okna powiadomienia.

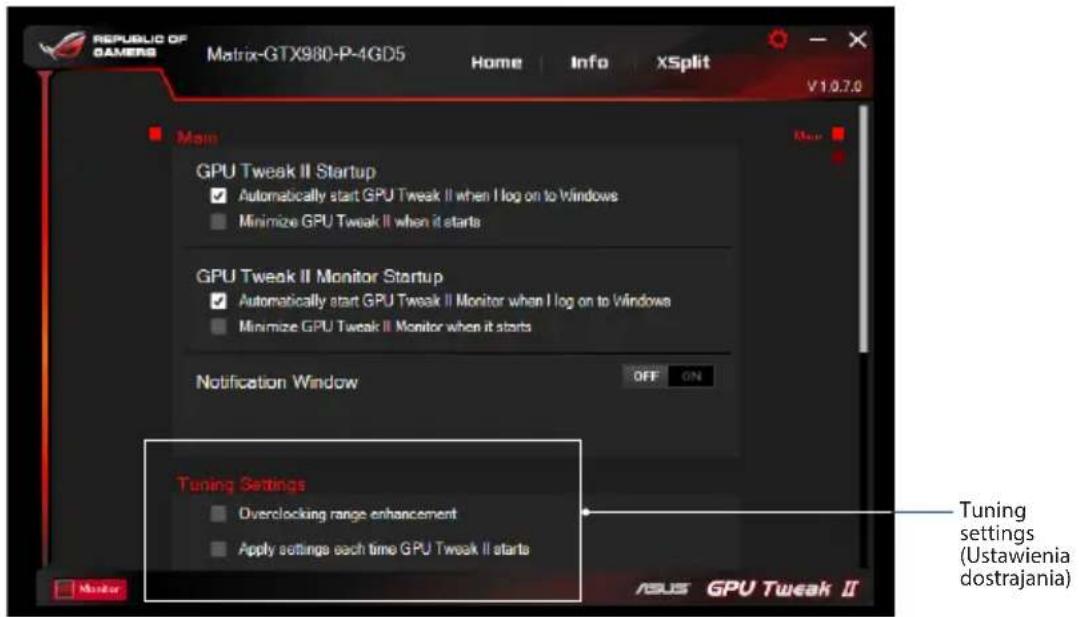

Ustawienia dostrajania

W opcji Tuning Settings (Ustawienia dostrajania), można wybrać dowolne z podanych poniżej opcji dotyczących stosowania ustawień GPU Tweak II:

• Zwiększenie zakresu przetaktowania.
- Zastosowanie ustawień podczas uruchamiania funkcji GPU Tweak (Dostrajanie GPU).

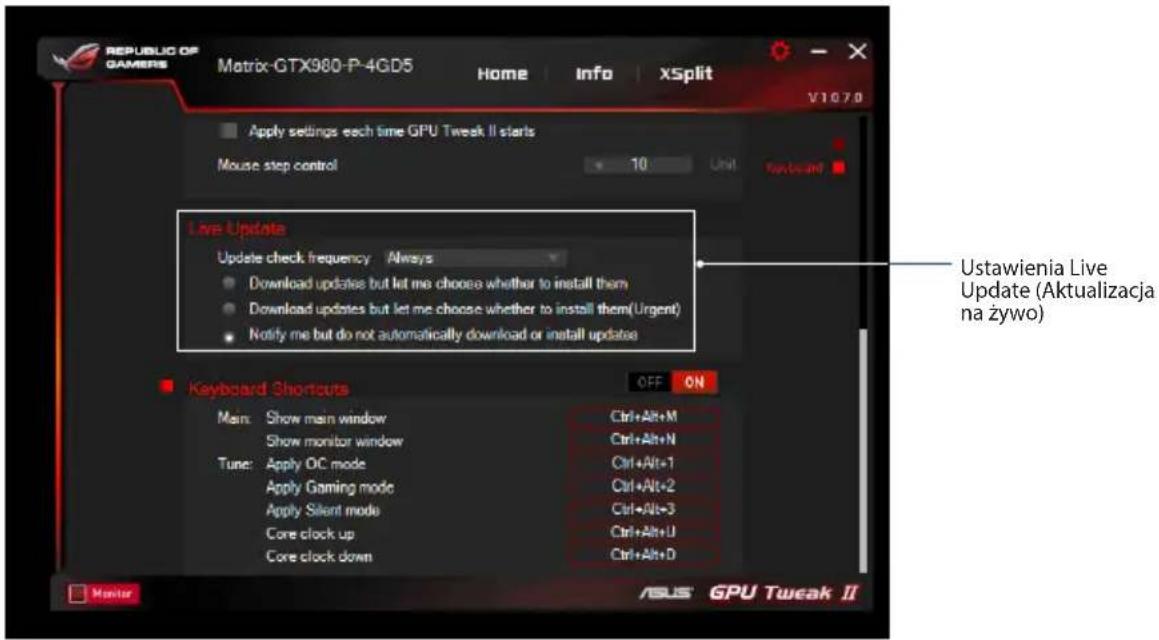

Live Update (Aktualizacja na żywo)

Odbierz powiadomienia dotyczące najnowszych wersji VBIOS i aktualizacji sterownika z Live Update (Aktualizacje na żywo). Skonfiguruj i wybierz następujące opcje Live Update (Aktualizacje na żywo):

• Ustaw Update check frequency (Częstotliwość sprawdzania aktualizacji), z jaką mają być otrzymywane aktualizacje na żywo.
  • Wybierz dowolną z opcji Live Update (Aktualizacje na żywo) na:

• Pobierz aktualizacje, ale pozwól mi wybrać, gdzie je zainstalować: Zaznacz tą opcje, aby automatycznie pobrać aktualizacje i wybrać, czy zainstalować je ręcznie.

• Pobierz ważne aktualizacje, ale pozwól mi wybrać, gdzie je zainstalować: Zaznacz tą opcje, aby automatycznie pobrać krytyczne aktualizacje i wybrać, czy zainstalować je ręcznie.
• Powiadom mnie, ale nie pobieraj automatycznie lub nie instaluj aktualizacji: Zaznacz tą opcje, aby otrzymywać tylko powiadomienia i wybrać, czy ręcznie pobrać i zainstalować je aktualizacje.

REPUBLIC OF GAMERS Matrix-GTX980-P-4GD5 Home | Info | xSplit V1070 Apply settings each time GPU Tweak II starts Mouse step control 10 Unit Keyboard Live Update Update check frequency Always Download updates but let me choose whether to install them Download updates but let me choose whether to install them(Urgent) Notify me but do not automatically download or install updates Ustawienia Live Update (Aktualizacja na żywo) Keyboard Shortcuts OFF ON Main: Show main window Show monitor window Tune: Apply OC mode Apply Gaming mode Apply Silent mode Core clock up Core clock down Ctrl+Alt+M Ctrl+Alt+N Ctrl+Alt+1 Ctrl+Alt+2 Ctrl+Alt+3 Ctrl+Alt+U Ctrl+Alt+D Monitor ASUS GPU Tweak II

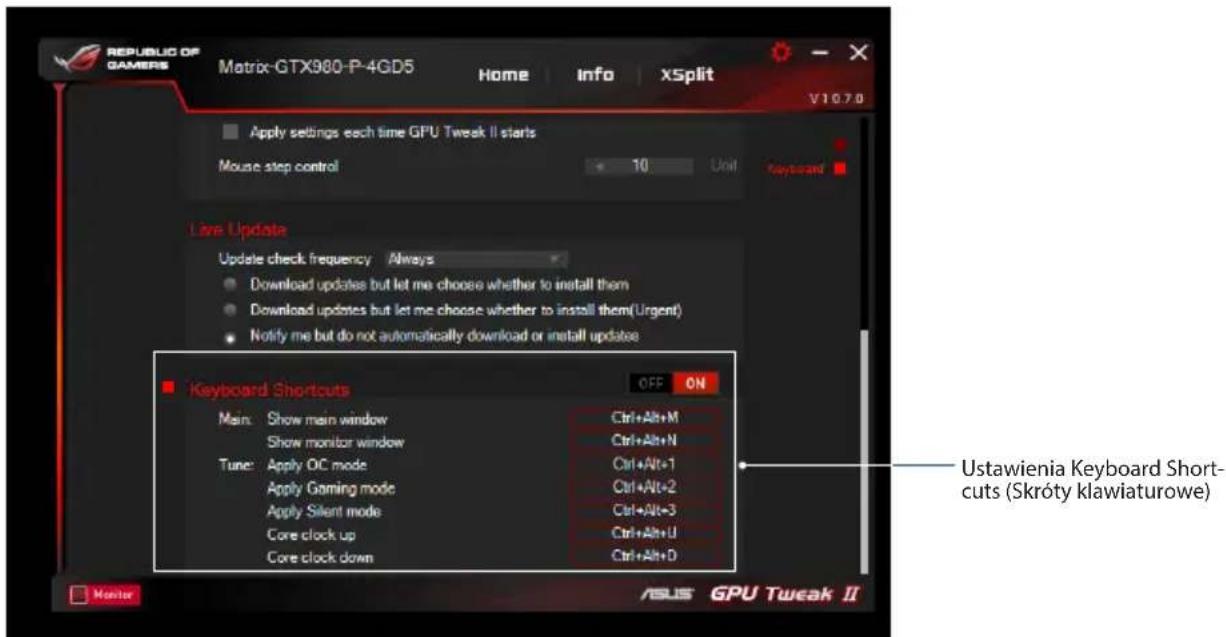

Skróty klawiaturowe

Włącz/wyłącz skróty klawiatury do szybkiego wyświetlenia głównego ekranu lub zastosowania niektórych szybkich ustawień.
