Tipo di prodotto	Scheda grafica
Marca	ASUS
Modello	TUF 3GTX1660SO6GGAMING
Serie	TUF Gaming
GPU	NVIDIA GeForce GTX 1660 Super
Memoria video	6 GB GDDR6
Interfaccia memoria	192 bit
Frequenza GPU (Boost)	Fino a 1830 MHz (modalità OC)
Frequenza memoria	14000 MHz
Uscite video	1 x DisplayPort 1.4, 1 x HDMI 2.0b, 1 x DVI-D
Alimentazione consigliata	450 W
Connettore di alimentazione	1 x 6 pin PCIe
Dimensioni	206 x 124 x 46 mm
Peso	Circa 800 g
Raffreddamento	Doppia ventola axial-tech
Tecnologie supportate	DirectX 12, OpenGL 4.6, NVIDIA G-SYNC
Software incluso	ASUS GPU Tweak II
Funzionalità software	Monitoraggio GPU, profili OC/Silent/Gaming, Gaming Booster, streaming XSplit
Pulizia e manutenzione	Spolveramento regolare con aria compressa; evitare liquidi
Istruzioni di sicurezza	Installare in uno slot PCIe x16, assicurare una buona ventilazione, non ostruire le ventole
Parti di ricambio e riparabilità	Nessun pezzo sostituibile dall'utente; contattare il supporto ASUS per qualsiasi problema

Domande frequenti - TUF 3GTX1660SO6GGAMING ASUS

Come installare la scheda grafica ASUS TUF 3GTX1660SO6GGAMING ?

Inserire la scheda in uno slot PCIe x16 libero, collegare il connettore di alimentazione a 6 pin, quindi installare i driver dal sito NVIDIA o dal DVD fornito. Utilizzare GPU Tweak II per ottimizzare le prestazioni.

Quali driver sono necessari per questa scheda?

Scaricare gli ultimi driver NVIDIA GeForce Game Ready dal sito ufficiale. ASUS consiglia inoltre di installare GPU Tweak II per accedere ai profili e al monitoraggio.

Come overcloccare la scheda con GPU Tweak II?

Avviare GPU Tweak II, passare alla Modalità Professional, selezionare un profilo (Modalità OC predefinita) o creare un profilo personalizzato regolando la frequenza GPU e la tensione. Applicare e testare la stabilità.

Qual è la temperatura di funzionamento normale?

In gioco, la temperatura è generalmente compresa tra 65 e 75 °C. Se supera 85 °C, verificare il flusso d'aria del case e pulire le ventole.

Posso utilizzare più schede ASUS TUF 3GTX1660SO6GGAMING in SLI?

No, questa scheda non supporta NVIDIA SLI. È progettata per un uso mono-GPU.

Come ridurre il rumore delle ventole?

Attivare la Modalità Silenziosa in GPU Tweak II o utilizzare la funzione Ventola 0 dB per fermare le ventole a basso carico. È anche possibile regolare manualmente la curva di ventilazione.

Quali giochi posso eseguire con questa scheda?

La GTX 1660 Super è ideale per il gaming in 1080p con impostazioni elevate. Può anche gestire il 1440p su titoli meno impegnativi.

Come aggiornare il VBIOS della scheda?

Utilizzare la funzione Live Update di GPU Tweak II. Assicurarsi di essere connessi a Internet, quindi seguire le notifiche per scaricare e installare l'aggiornamento se disponibile.

Cosa fare se lo schermo rimane nero dopo l'installazione?

Verificare che la scheda sia inserita correttamente, che il connettore di alimentazione sia collegato e che il monitor sia collegato alla scheda (non alla scheda madre). Provare ad avviare in modalità provvisoria e reinstallare i driver.

Dove trovare pezzi di ricambio o far riparare la scheda?

Contattare il supporto ASUS o un centro di assistenza autorizzato. La scheda non contiene parti sostituibili dall'utente; qualsiasi intervento deve essere effettuato da un professionista.

MANUALE UTENTE TUF 3GTX1660SO6GGAMING ASUS

Panoramica di GPU Tweak II

L'utility ASUS GPU Tweak II vi permette di monitorare e perfezionare le impostazioni della vostra scheda grafica ASUS per prestazioni ottimali. L'utility dispone di due interfacce, Simple Mode (Modalità semplificata) e Professional Mode (Modalità professionale), che vi permettono di monitorare velocemente i vostri profili e le impostazioni personalizzate, migliorare le impostazioni della GPU o apportare alcune modifiche avanzate alla GPU per prestazioni ottimali.

ASUS GPU Tweak II include questi profili preimpostati per situazioni di gioco o per il risparmio energia:

OC Mode (Modalità OC)

Silent Mode (Modalità silenziosa)

Gaming Mode (Modalità gaming)

My Profile (Il mio profilo)

Requisiti di sistema

• GPU AMD 7000 Series o superiore
• GPU NVIDIA 600 Series o superiore
• 32-/64-bit Microsoft Windows 10 / 8 / 8.1 / 7

Installazione di GPU Tweak II

1. Assicuratevi di aver installato la scheda grafica ASUS e i relativi driver. Fate riferimento al manuale utente della scheda grafica ASUS per informazioni sull'installazione dei driver.
2. Cercate la cartella dei driver ASUS GPU Tweak II e fate doppio click su setup.exe per avviare l'installazione.

58 3. Seguite le istruzioni sullo schermo per completare il processo di installazione.

Avvio di GPU Tweak II

• Fate doppio click sull'icona di GPU Tweak che trovate sul desktop.
• Cliccate su Start > Tutti i programmi > ASUS > GPU Tweak II per avviare il programma.

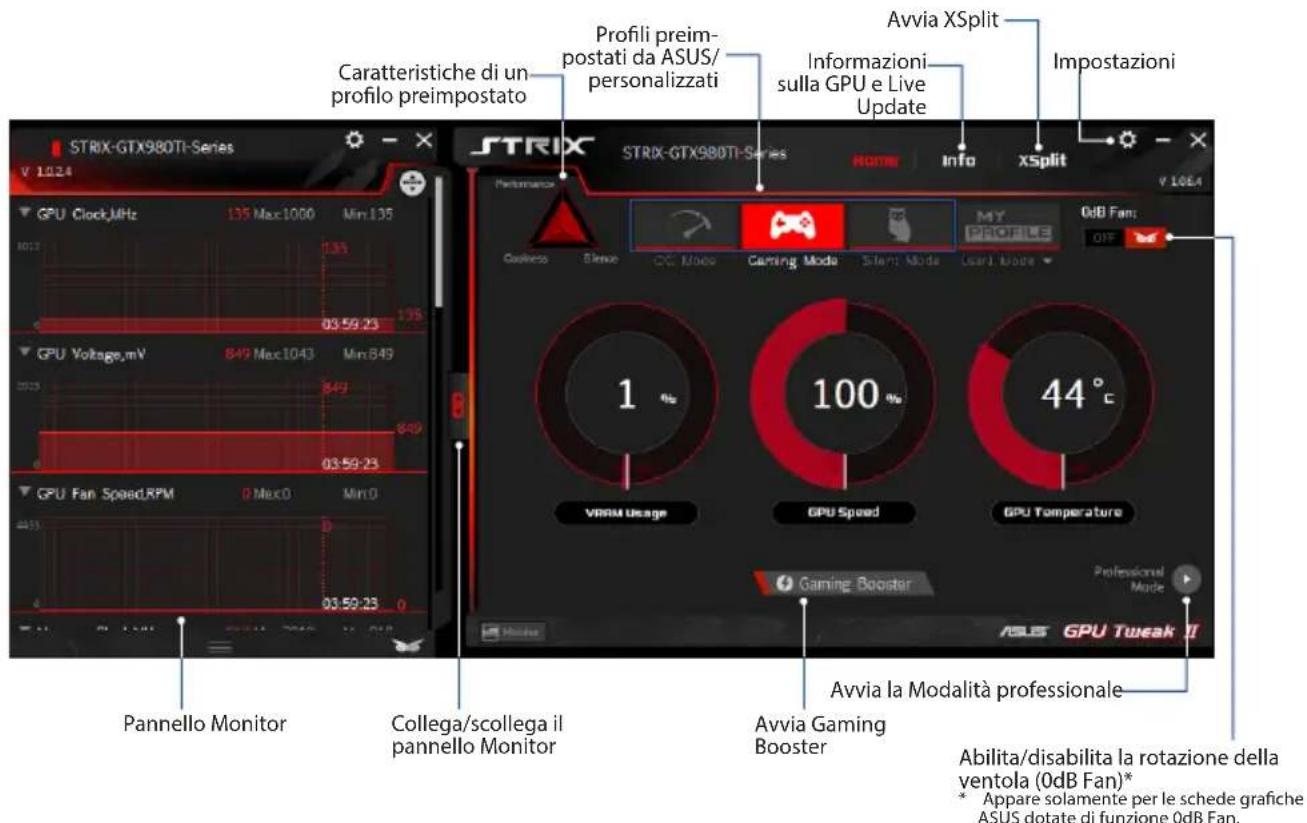

Simple Mode (Modalità semplificata)

La modalità semplificata vi fornisce un metodo rapido per monitorare le impostazioni della GPU in tempo reale, e perfezionare alcune impostazioni tramite Game Booster, per massimizzare il vostro divertimento.

Caratteristiche di un profilo preimpostato Profili preim- postati da ASUS/ personalizzati Informazioni sulla GPU e Live Update Avvia XSplit Impostazioni STRIX-GTX980TI-Series V 1:24 STRIX STRIX-GTX980TI-Series HOME Info XSplit V LOGA Performance Gadiness Elinker OC Mode Caming Mode Silent Mode User Mode MY PROFILE OdB Fan: OFF 1 % 100 % 44 °C VRAM Usage GPU Speed GPU Temperature Pannello Monitor Collega/scollega il panello Monitor Avvia Gaming Booster AsUS GPU Tweak II Avvia la Modalità professionale Abilita/disabilita la rotazione della ventola (0dB Fan)* * Appare solamente per le schede grafiche ASUS dotate di funzione 0dB Fan.

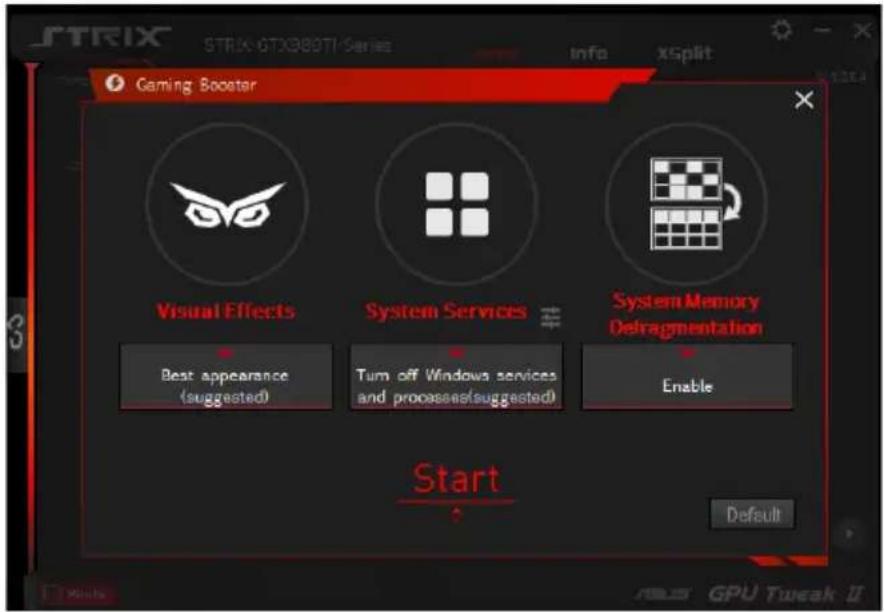

Gaming Booster

Con Gaming Booster potete ottenere quel salto di qualità che desiderate nelle prestazioni gaming. Questa funzione infatti vi permette di ottimizzare il vostro sistema e ottenere un game play più fluido per i vostri giochi sul PC.

Gaming Booster dispone di queste tre (3) funzioni:

• Visual Effects (Effetti visuali): Vi permette di disattivare gli effetti visuali di Windows® per migliorare le prestazioni del processore.
• System Services (Servizi di sistema): Vi permette di disattivare manualmente, o automaticamente, i servizi e i processi di Windows®.
• System Services setting (Impostazioni di System Services): Vi permette di scegliere manualmente i servizi e i processi che volete interrompere.
• System Memory defragmentation (Deframmentazione memoria di sistema): Vi permette di riordinare e pulire la memoria di sistema senza chiudere alcun processo.

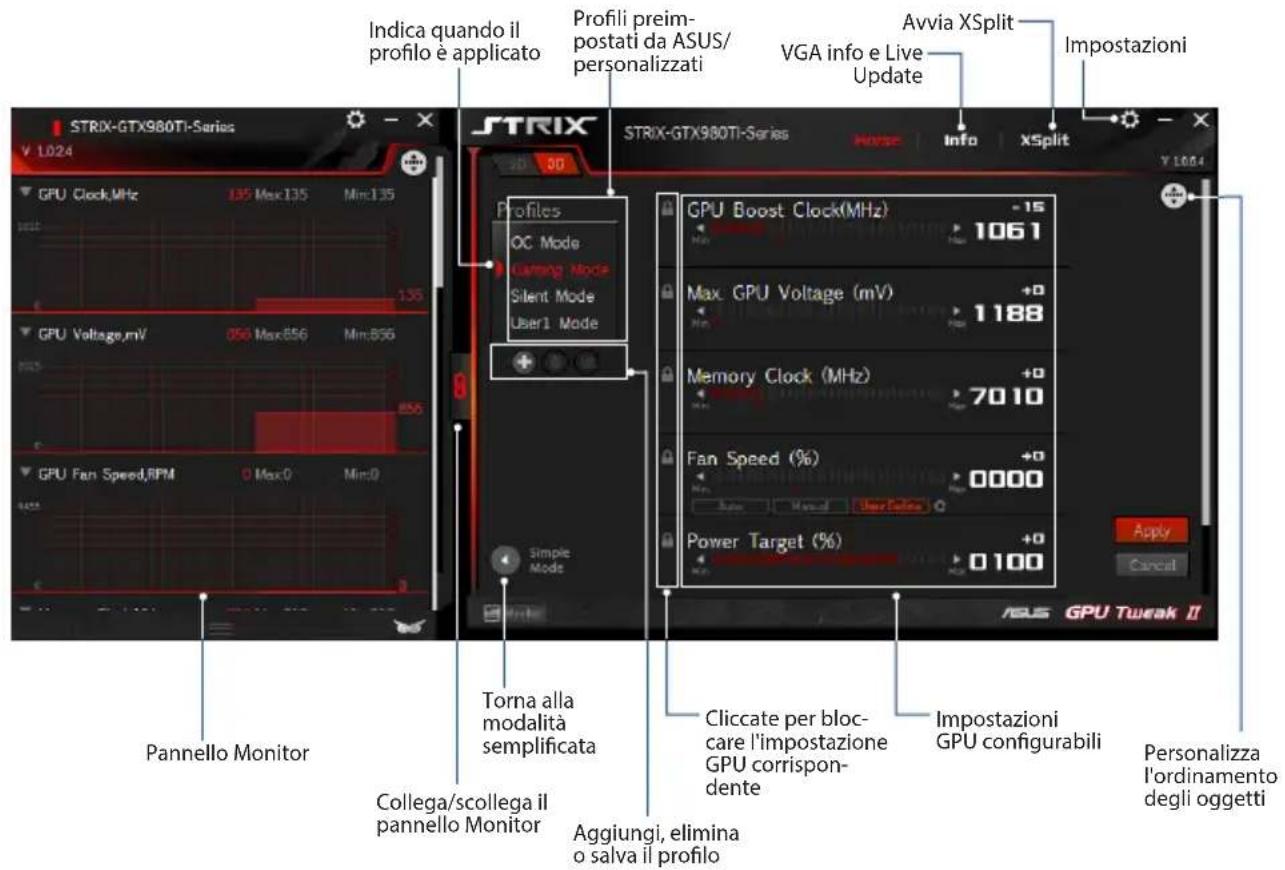

Professional Mode (Modalità professionale)

Configure le impostazioni della GPU come un professionista per portare la vostra scheda grafica ASUS alle prestazioni ottimali.

Indica quando il profilo è applicato Profili preim- postati da ASUS/ personalizzati Avvia XSplit VGA info e Live Update Impostazioni STRIX-GTX980Ti-Series STRIX-GTX980Ti-Series Info XSplit V L024 3D 3D Profiles OC Mode Camping Mode Silent Mode User1 Mode GPU Boost Clock(MHz) 1061 Max. GPU Voltage (mV) 1188 Memory Clock (MHz) 7010 Fan Speed (%) 0000 Power Target (%) 0100 Apply Cancal Pannello Monitor Torna alla modalità semplicata Collega/scollega il panello Monitor Aggiungi, elimina o salva il profilo Cliccate per bloc- care l'impostazione GPU corrispon- dente Impostazioni GPU configurabili Personalizza l'ordinamento degli oggetti

Configurazione di un profilo

1. Selezionate il profilo che volete configurare.
2. Selezionate l'impostazione della GPU quindi inserite il valore desiderato.
3. Quando avete finito cliccate su Apply

Aggiungere un profilo

1. Cliccate s + quindi inserite il nome del profilo.
2. Impostate il valore desiderato.
3. Quando avete finito cliccate su per salvare il profilo.

Applicare un profilo

- Selezionate il profilo quindi cliccate su - Apply per applicare il profilo.

Eliminare un profilo

- Selezionate il profilo quindi cliccate su «per eliminare il profilo.

Accesso a VGA info e Live Update

La schermata Info vi fornisce informazioni e aggiornamenti live per la vostra scheda grafica ASUS.

NOTA: Per ottenere gli aggiornamenti live assicuratevi che il vostro computer sia connesso a Internet.

STRIX-GTX980TI-Series Home | Info | XSplit V 1.0.0.4 VGA Info ASUS x GPU-Z Name NVIDIA GeForce GTX 980 TI CPU GM200 Revision A1 Technology 28 nm Die Size 501 m Release Date Jun 1, 2015 Transistors 8000M BIOS Version 64.00.3E.00.4B Device ID 100E Subvendor ASUS ROFs 26 Bus Interface PDF 2.0 x16 @ x16 2.1 Shadows 2810 Unified DirectX Support 1.1 Pixel Filtrate 93.5 GF/mb/s Texture Filtrate L7L4 GT/mb/s Memory Type GDDR5 Bus Width 304 Bit Memory Size 6144 MB Band Width 334.1 GB/s Driver Version $18.13.3306 GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 1000 MHz Memory 1753 MH Boost 1076 MH NVIDIA SU Disabled Computing ✓ OpenCL ✓ CUDA ✓ PhysX ✓ DirectCompute Live Update V 1.0.1.8 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII V1.0.0.4 ASUS Live Update Liveupdate V1.0.1.8 STRIX-GTX980TI-Series Driver VBIOS 23306 VBIOS B1.00.3E.00.ASUS ASUS GPU Tweak II

Avvio di XSplit

Installate e avviate XSplit Gamecaster da GPU Tweak II.

STRIX-GTX980TI-Series V 1024 STRIX STRIX-GTX980TI-Series Home Info vSplit V 1084 GPU Clock,MHz 135 Max:1000 Min:135 10:1 135 04:33:24 135 GPU Voltage,mV 856 Max:1043 Min:856 10:25 856 04:33:24 GPU Fan Speed,RPM 0 Max:0 Min:0 6:15 04:33:24 Insert vSplit | Senecaster COSA Monitor ASB GPU Tweak II

Utilizzo della schermata Settings

Questa schermata vi permette di configurare le impostazioni di GPU Tweak II come Main (Principale), Tuning Settings (Impostazioni Tuning), Live Update (Aggiornamenti live) e Keyboard Shortcuts (Scorciatoie da tastiera).

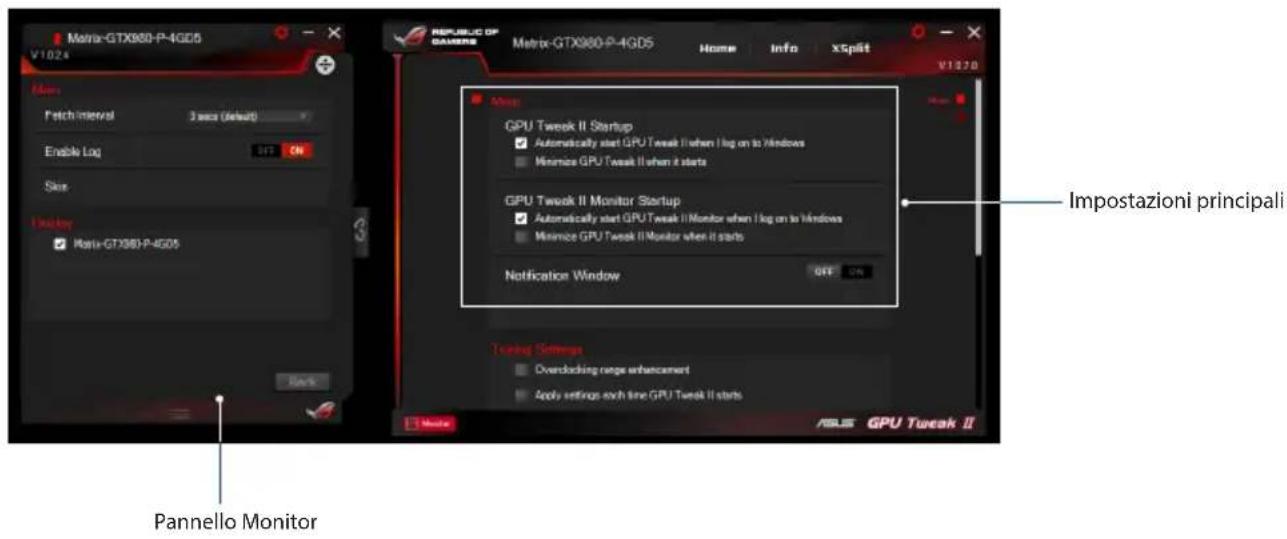

Main (Principale)

Nelle impostazioni principali potete selezionare una di queste opzioni durante l'avvio di GPU Tweak II:

• Avvia automaticamente GPU Tweak II o il pannello Monitor all'avvio di Windows®.
• Minimizza GPU Tweak II o il pannello Monitor dopo l'avvio.
  • Attiva/disattiva la finestra di notifica.

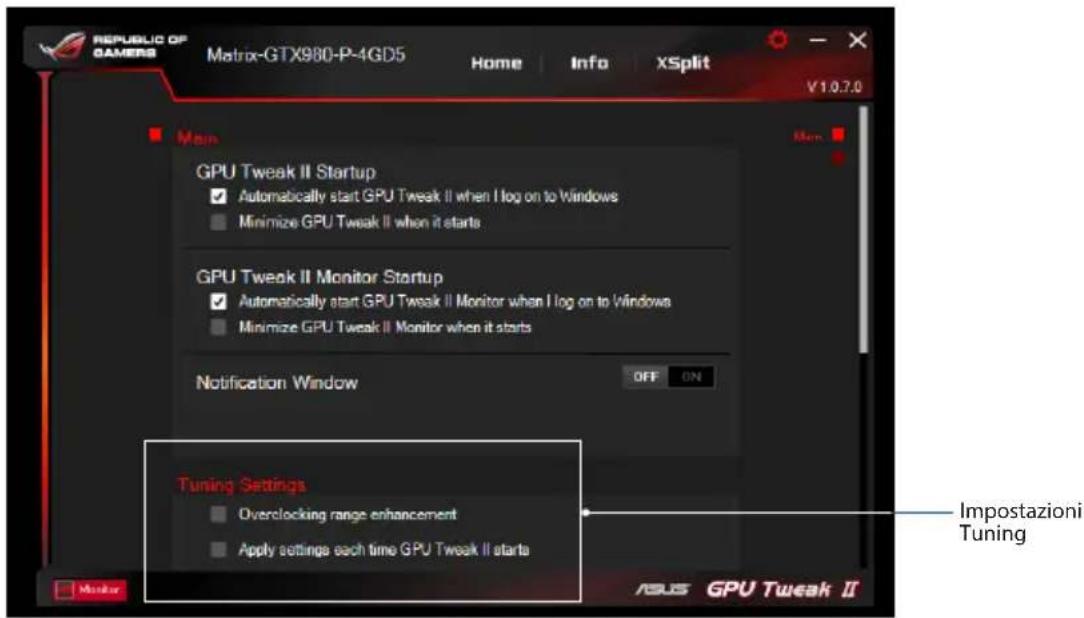

In questa schermata potete selezionare una di queste opzioni da applicare alle impostazioni di GPU Tweak II:

• Enhance the overclocking range (Migliora il campo di overclock).
- Apply the settings on GPU Tweak startup (Applica le impostazioni all'avvio di GPU Tweak).

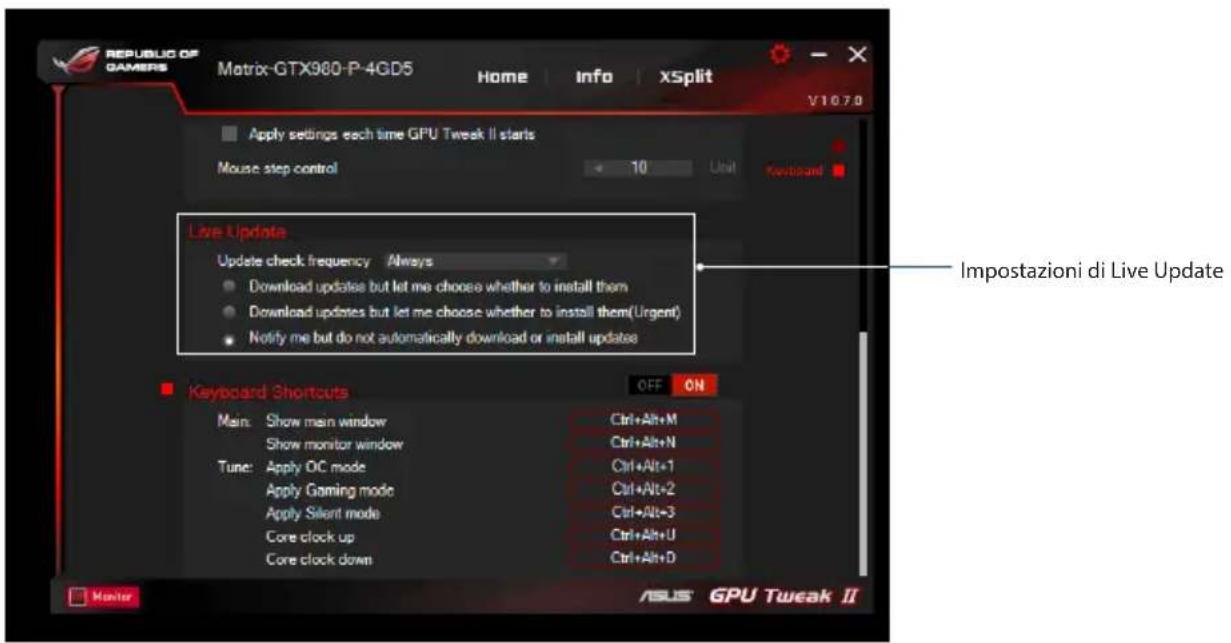

Ricevete notifiche sulle ultime versioni di VBIOS e aggiornamenti dei driver tramite la funzione Live Update. Configure e selezionate le seguenti opzioni per Live Update:

• Impostate Update check frequency (Frequenza di controllo aggiornamenti) al valore desiderato.

• Selezionate una delle opzioni di Live Update:

• Download updates but let me choose whether to install them: Selezionate questa opzione per scaricare gli aggiornamenti automaticamente e decidere se installarli o meno.

• Download important updates but let me choose whether to install them: Selezionate questa opzione per scaricare automaticamente gli aggiornamenti critici e decidere se installarli o meno.
• Notify me but do not automatically download or install updates: Selezionate questa opzione per ricevere solamente le notifiche e decidere se scaricare e installare gli aggiornamenti.

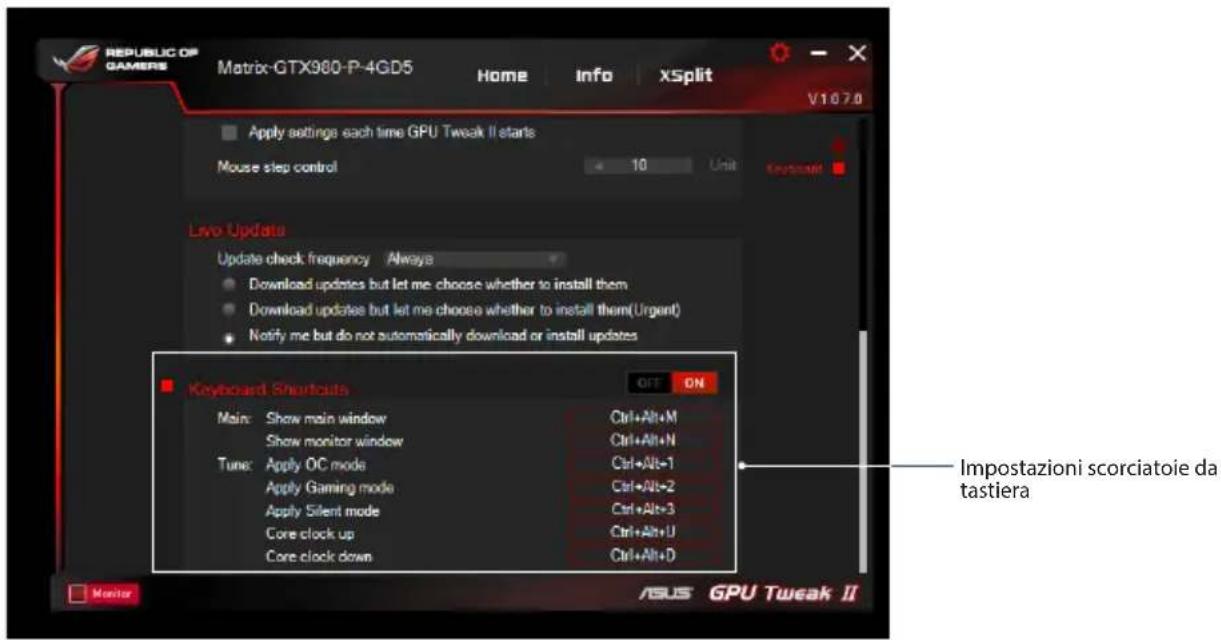

Attivate/disattivate le scorciatoie da tastiera per mostrare rapidamente la schermata principale o applicare rapide modifiche.
